Document-oriented database

Document-oriented database
management system Victoria Malaya, Sitecore Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

Agenda Concept and Philosophy Features Disadvantages
Advanced Data-Modeling Tools for working with MongoDB

Big Data Volume Velocity Variety Big Data
В качестве определяющих характеристик для больших данных отмечают «три V»: объём (англ. volume, в смысле величины физического объёма), скорость (англ. velocity в смыслах как скорости прироста, так и необходимости высокоскоростной обработки и получения результатов), многообразие (англ. variety, в смысле возможности одновременной обработки различных типов структурированных и полуструктурированных данных)[5][6]. Variety

Not NO SQL Only

Concepts and philosophy
No-SQL space Scale & Speed MongoDB RDBMS После некоторого этапа анализа и проектирования, решили создать систему, которая будет содержать достаточный набор возможностей для нормальной и удобной работы с базой данных, но не будет содержать фишки, которые тем или иным образом будут усложнять процесс масштабируемости, уменьшать скорость отклика и будут влиять на отказоустойчивость. Если нарисовать график соответствия, по оси х будут ‘Features’, а по оси y соответственно ‘Scale & Speed’, то мы увидим, что реляционные базы данных имеют огромное количество плюшек, но соответственно скорость и процесс масштабируемости достаточно мал. В тоже время Монго занимает позицию c достаточным количеством плюшек, которые сильно не влияют на масштабируемость и соответственно скорость. На графике можно выделить интервал для так называемого пространства No-SQL. Отсюда и пошёл этот термин, что МонгоДБ является No-SQL базой данных. No SQL – немного странное название, но многие говорят лучше хоть как-то назвать, чем не иметь имени вовсе  Features Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

MongoDB Key Features High Performance Highly Available
Automatic Scaling Key Features High Performance MongoDB provides high performance data persistence. In particular, Support for embedded data models reduces I/O activity on database system. Indexes support faster queries and can include keys from embedded documents and arrays. High Availability To provide high availability, MongoDB’s replication facility, called replica sets, provide: automatic failover. data redundancy. A replica set is a group of MongoDB servers that maintain the same data set, providing redundancy and increasing data availability. Automatic Scaling MongoDB provides horizontal scalability as part of its core functionality. Automatic sharding distributes data across a cluster of machines. Replica sets can provide eventually-consistent reads for low-latency high throughput deployments.

Concepts and philosophy
Scalability Scale-up Vertical scalability В последнее время, компании активно использующие хранилища баз данных, переходят от реляционных моделей хранения данных, к так называемым No-SQL моделям (иными словами документно-ориентированным моделям). Основная причина ухода от реляционной модели хранения данных – это получение возможности выполнить процесс масштабирования как можно проще и дешевле. Предположим в прошлом, у нас был маломощный сервер базы данных. В процессе работы нам потребовалось больше мощности. Традиционный подход в получении большей мощности это переход на более мощную машину (покупка более мощного сервера или наращивание мощности за счёт дополнительных планок памяти, процессоров и т.д.). Соответственно такой подход является гораздо более дорогостоящим. По прошествии какого-то времени нам опять потребовалось бы больше ресурсов и естественным образом, компания способная оплатить расходы на покупку более мощного сервера, приобретёт его. Этот подход является классическим способ масштабируемости и называется вертикальной масштабируемостью. Этот подход подразумевает добавление ресурсов к единственному узлу в системе, обычно привлекая дополнительные CPU или оперативную память, либо же покупку более мощного оборудования целиком. Альтернативой вертикальной масштабируемости является горизонтальная масштабируемость. Данный подход используют огромное количество специалистов, включая разработчиков МонгоДБ. Этот подход подразумевает добавление большего количества узлов в кластер, для получения необходимой мощности. К примеру, расширить систему с 1-ой машины до 7-ми. Сотни маломощных компьютеров могут быть сконфигурированы в кластеры с целью получить агрегированную мощь, которая очень часто превышает мощность компьютеров используемых для научных исследований. Проблема данного подхода состоит в том, что каждый отдельный узел должен общаться друг с другом и их работа должна быть хорошо скоординирована, а также система должна быть максимально отказоустойчива. Отказоустойчивость подразумевает продолжение нормальной работы кластера базы данных, если один или несколько серверов выходят из строя. Одной из целей в проектировании Монго была цель создать базу данных максимально масштабируемую, с высокой скоростью отклика и максимально отказоустойчивую. На практике оказалось достаточно сложно построить такую систему используя всем известные плюшки реляционных баз данных, такие как транзакции, Joins и другое. Scale-out Horizontal scalability Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

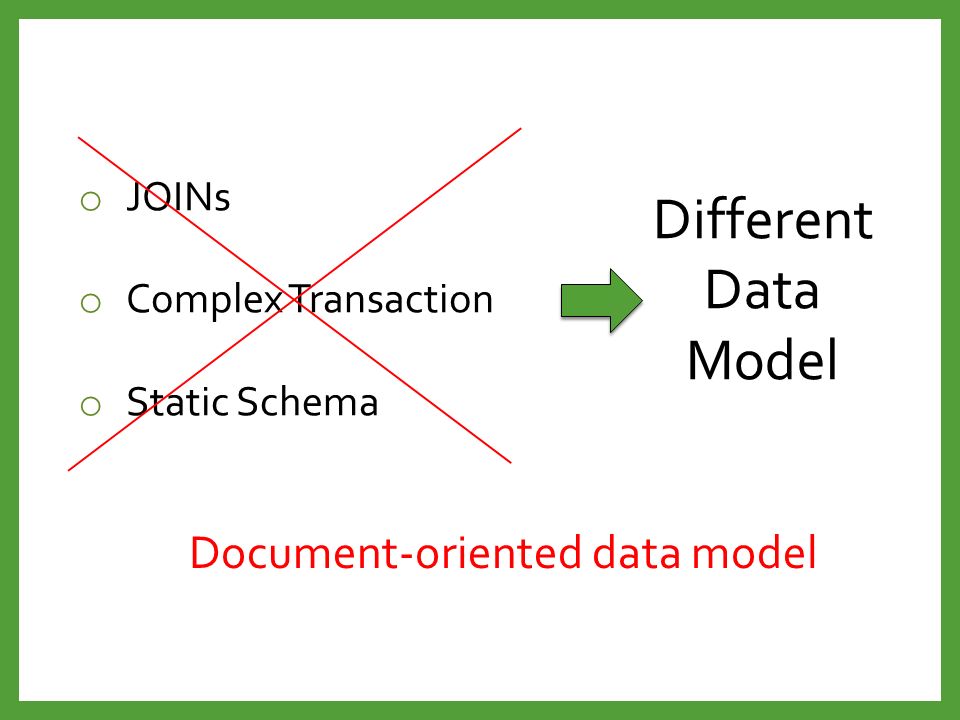

Different Data Model Document-oriented data model JOINs
Complex Transaction Static Schema Different Data Model Document-oriented data model

Format for storing documents
JSON-document { "firstName“ : “Steve", "lastName“ : “Brain", "address“ : "streetAddress“ : “St.Stefan, 101/101", "city“ : “London", "postalCode“ : }, "phoneNumbers“ : [ " ", " " ] }  field: value В реляционных базах данных Запись – это строка таблицы, а в Монго базе Запись – это документ в формате JSON, а если быть более точным, то в бинарном JSON, т.е. BSON. Когда стал вопрос выбора формата для документов, отталкивались от нескольких вариантов. Был Вариант с XML, но он оказался тяжелым для человеческого восприятия и решили использовать JSON (Java Script Object Notation), который представляет объект в удобочитаемом виде. Как известно JSON (JavaScript Object Notation) – это формат для обмена данными. Он легко воспринимается человек для чтения и написания, а также он является очень эффективным форматом для кодирования и декодирования для большинства языков программирования из-за использования С типов данных. Мы все в той или иной степени сталкивались с этим форматом, поэтому пример приведённый на слайде, не требует детального рассмотрения. Представление данных в JSON-формате избавило от необходимости создавать операции на подобии JOIN, т.к. все необходимые данные хранятся в одном документе. К тому же JOINs, слишком ресурса-затратная операция. JSON-формат используется не только для хранения данных, а также этот формат используется, как язык запросов таких как CRUD-операции. Об этом чуточку попозже. На следующем слайде, мы рассмотрим такой же JSON-документ и его же представления в реляционных базах данных. Documents correspond to native data types in programming languages Embedded documents and arrays reduce need for expensive joins

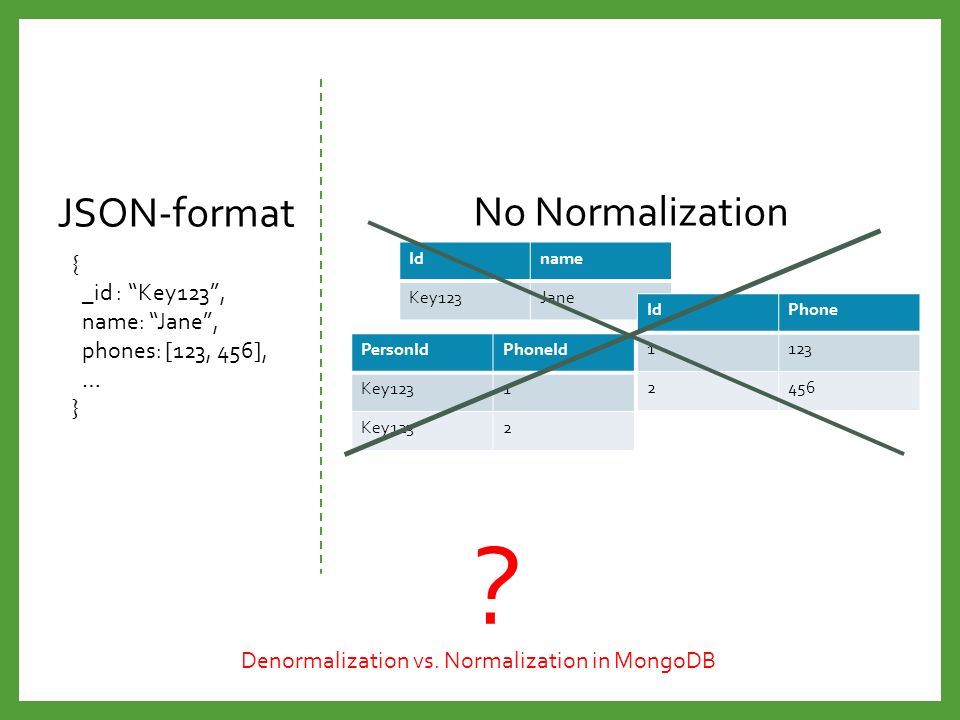

Document-oriented data Model
JSON-format No Normalization { _id : “Key123”, name: “Jane”, phones: [123, 456], … } Id name Key123 Jane Id Phone 1 123 2 456 PersonId PhoneId Key123 1 2 ? Безусловно, проектирую новый подход хранения данных, оборачиваешься на уже существующие системы в поисках удачных решений, которые полезны и удобны в использовании. При анализе всех возможностей реляционных баз данных, от которых уже совсем не хочется отказываться, разработчики Монго ДБ столкнулись лишь с 2-мя глобальными проблемами. Этот JOINS и сложные транзакции. Если рассматривать пример с несколькими сотнями или тысячами сервером в одном кластере, то не сложно догадаться, что время отклика на общение серверов в одном кластере может быть весьма маленьким, но если количество сервером огромное, то и время затраченное на JOIN данных или осуществление транзакций или отката транзакций может быть значительным. К сожалению, группа разработчиков Монго ДБ, не смогли придумать достаточно хорошего решения для реализации этих возможностей в распределённой системе, но смогли предложить альтернативу. Если JOINs является одной из проблем сделать систему масштабируемой, тогда давайте уйдём от концепции реляционности данных и будем использовать совершенно другую модель хранения данных. Key/value словарь хорошо вписался в документно-ориентированный подход хранения данных. Документно-ориентированная модель представляет собой иерархическую структуру пар ключ/значение. Сразу же стал вопрос о формате хранения документов. Первый на ум пришёл xml-формат. Для программирования – это не самый удобный формат, который бывает достаточно сложным для человеческого восприятия и достаточно тяжеловесным. Альтернатива xml-формату – JSON-формат (Java Script Object Notation). Т.к. JOINs является ресурсоёмкой и тяжелой операцией, а данные могут быть иерархическими, пришла на ум идея, уйти от нормализации данных и сделать вложенную структуру данных. Т.е. документы могут содержать поддокументы с данными. Т.е. вместо необходимости делать объединение таблиц, как это было раньше, мы имеем все данные немедленно. Из всего делаем вывод, что документ в рамках МонгоДБ – это базовая единица хранения данных. При новом подходе хранения данных отпадает необходимость использовать тяжеловесные JOIN-операции, а также в использовании транзакции. Можно сказать что привычные нам транзакции отсутствуют в МонгоДБ, но из-за документно-ориентированного подхода хранения данных запись данных в один документ является атомарной операцией. Пользователи успешно используют MongoDB в системах электронной коммерции, но приложения которые требуют записи множества данных с возможностью отката изменений для них использование MongoDB – нереальная операция. JSON-формат используется не только для хранения данных, а также как форма запросов. Но об этом чуточку позже. Document-oriented data Model Denormalization vs. Normalization in MongoDB

SQL to MongoDB Terms/Concepts
SQL Terms/Concepts MongoDB Terms/Concepts database database tables collections rows documents (BSON) columns fields MongoDB концептуально то же самое, что и обычная, привычная нам база данных. 1. Внутри Монго может быть ноль или более баз данных. Каждая база данных является контейнером для прочих сущностей. 2. База данных может иметь ноль или более коллекций. Коллекция очень схожа с таблицами. 3. Коллекции состоят из нуля или более документов. Документ, своего рода это запись или «строка» в терминах реляционных баз данных. 4. Документ состоит из одного или более полей, которые в свою очередь подобны «колонкам». Одно маленькое отступление, о котором мы поговорим чуть позже – это то, что документы хранятся в формате BSON – расширение JSON. Термины хоть и близки к своим «реляционным», но не полностью идентичны им. К примеру, в реляционных базах данных «колонки» определяются на уровне «таблицы», в то время как документ-ориентированные базы данных определяют «поля» на уровне «документа». Это значит, что любой документ внутри коллекции может иметь свой собственный уникальный набор полей. И это делает Монго базу без схемной.

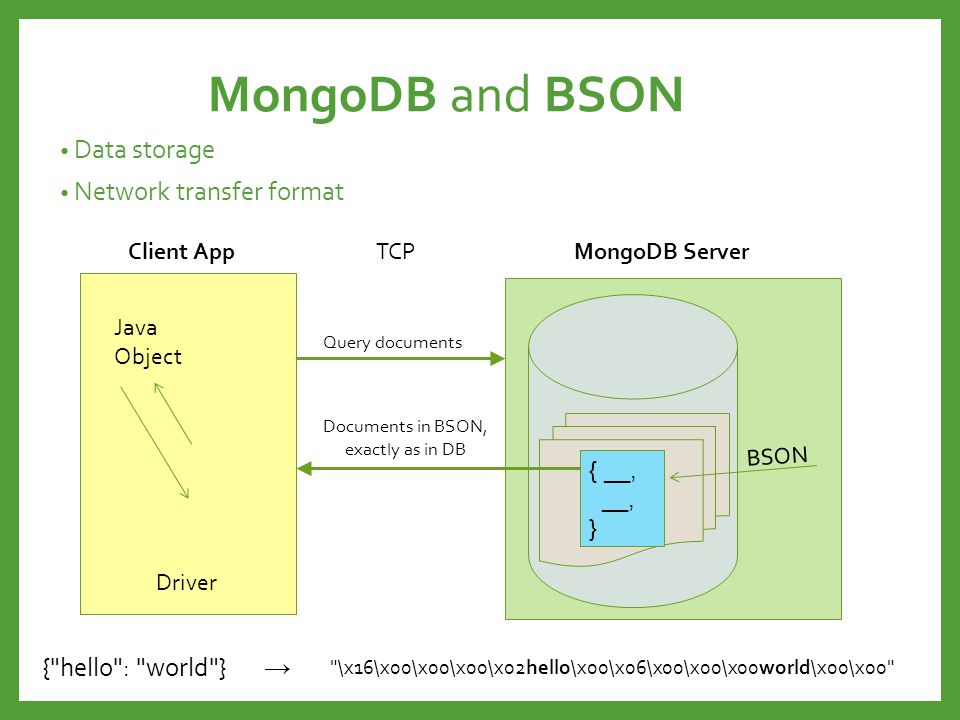

MongoDB and BSON Data storage Network transfer format
Client App TCP MongoDB Server Java Object Query documents Documents in BSON, exactly as in DB BSON { __, __, } { __, __, } Подводя итог, скажу, MongoDB хранит и передает данные в BSON-формате. Это внутренний формат для хранения данных. Рассмотрим пример хранения и передачи документов. Предположим у нас есть Монго сервер и клиентское приложение у которого настроен конекшн к серверу. В Базе Данных на Монго сервере у нас есть ряд коллекций с документами, документы хранятся в формате BSON, т.е. в бинарном представлении. Когда клиент делает запрос в БД, данные в том же формате, без каких-либо модификаций, байт по байту начинают передаваться по сети к клиенту. Точная копия документа, в итоге, попадает в оперативную память на клиенте. Для дальнейшей работы драйвер для клиентского языка преобразует BSON-документ, в объектный вид, понятный языку программирования. BSON-документ также можно представить как сериализованный формат данных. Драйвер, естественно, может преобразовывать объекты в обратный формат. Driver {"hello": "world"} → "\x16\x00\x00\x00\x02hello\x00\x06\x00\x00\x00world\x00\x00"

CRUD Operations

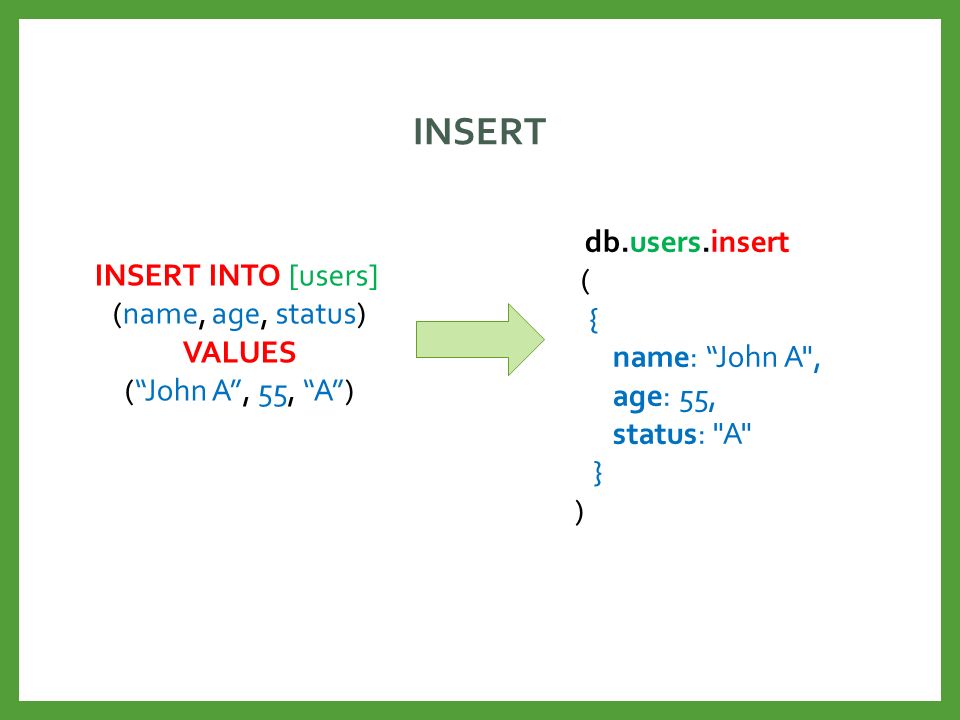

INSERT INSERT INTO [users] (name, age, status) ( VALUES {
(“John A”, 55, “A”) db.users.insert ( { name: “John A", age: 55, status: "A" } )

SELECT SELECT * FROM ( [users] { WHERE name: “Johan A”
db.users.find ( { name: “Johan A” } )

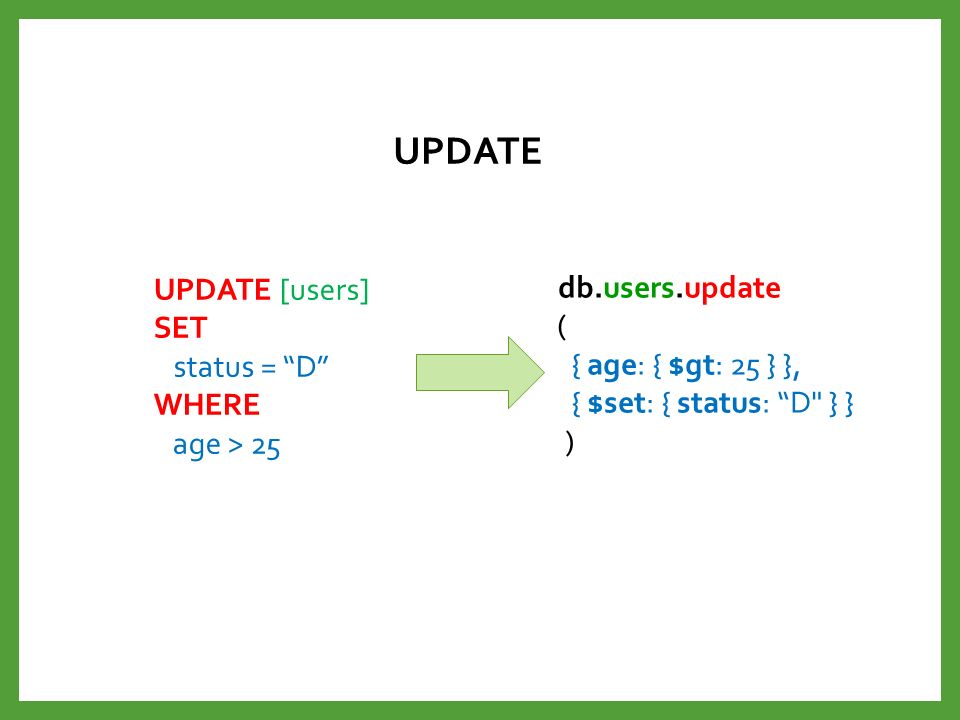

UPDATE UPDATE [users] SET ( status = “D” { age: { $gt: 25 } }, WHERE
db.users.update ( { age: { $gt: 25 } }, { $set: { status: “D" } } )

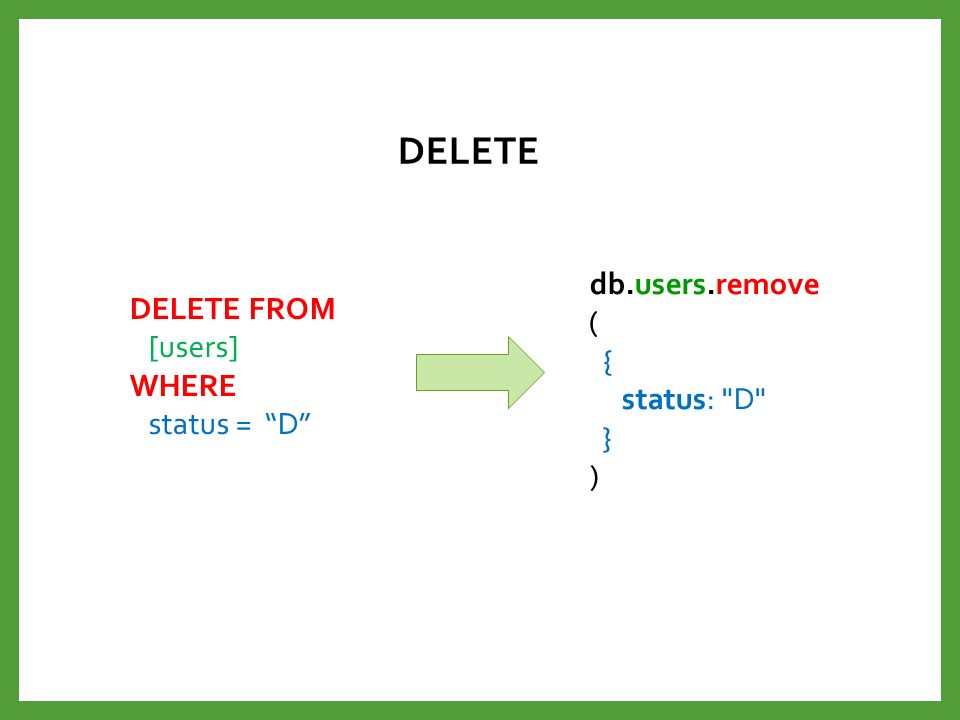

DELETE DELETE FROM [users] ( WHERE { status = “D” status: "D" } )
db.users.remove ( { status: "D" } )

Dynamic Schema Time Saving Flexibility Agile Easier Schema migration

Dynamic Schema { { “name”: “John A", “name”: “Stiv", “age”: 55,
”status”: "A" } { “name”: “Stiv", “age”: 43, ”status”: “B“, “phone”: } { “firstN”: “Alex“ } { “name”: “Silvia", “phone”: , “address”: {“city”:…,…} }

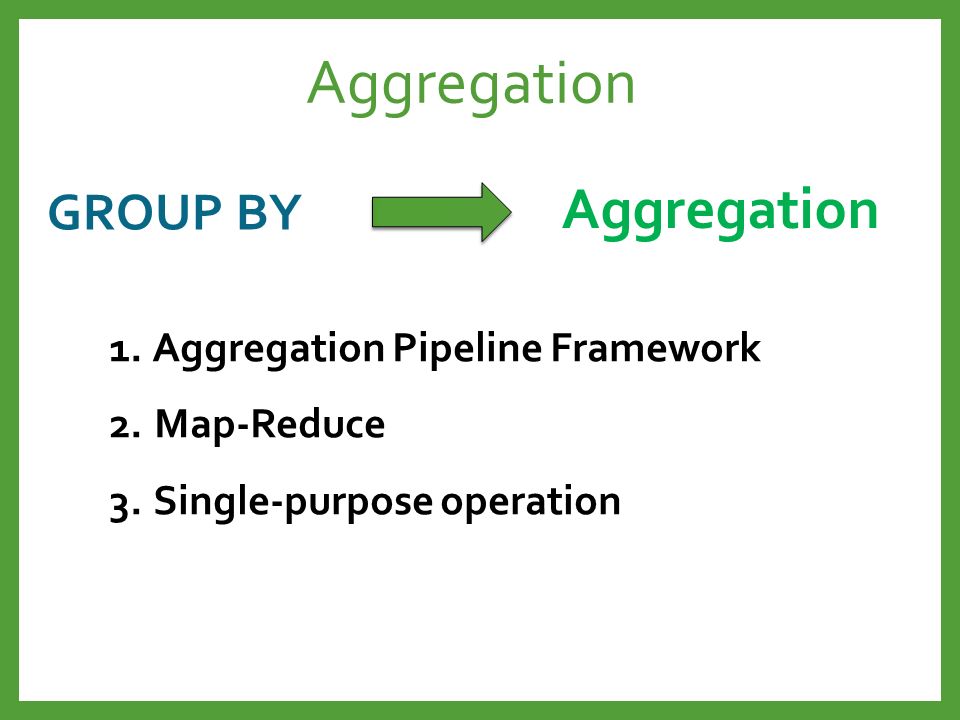

Aggregation Aggregation GROUP BY Aggregation Pipeline Framework
Map-Reduce Single-purpose operation Аналогом группировки данных в МонгоДБ является агрегация. Агрегация в Монго, может быть выполнена тремя способами, каждый из которых имеет свои сильный стороны и предназначение в определенных ситуациях. Агрегационные пайплайны. Документы из коллекции проходят ряд pipelines и в конечном счёте получается запрашиваем результат. Map-Reduce. Способ агрегации, который очень полезен, когда агрегация не может быть выполнена при помощи агрегационного Фреймворка. Этот способ состоит из 2-х этапов, каждый из которых описывается функциями JavaScript. Одноцелевые агрегационные операции. Существуют операции для подсчёта количества определенных документов, для возвращения уникальных значений полей, группировка данных на основании значений полей. Обычно подобные операции не очень гибкие, по сравнению с агрегационными пайплайнами и map-reduce функциями. Отличительной особенностью aggregation pipelines и map-reduce является то, что они могут работать с так называемыми sharded коллекциями. Об этом чуточку попозже, но идея состоят и в том, что МонгоДБ позволяет распределять хранение данных одной коллекции по нескольким серверам и перечисленные выше способы агрегации могут с ними работать, а вот последний вариант агрегации не умеет работать с подобными коллекциями. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

Aggregation Pipeline Documents Collection of documents $match $project
$group $sort Pipeline $limit Aggregation Pipeline – это целый фреймворк для выполнения задач агрегации данных, смоделированный по модели пайплайнов. Каждый оператор пайплайна трансформирует документы. Результатом агрегационного пайплайна является документ или набор документов. Aggregation Pipeline поддерживают работу с sharded коллекциями. Result

SQL to Aggregation Mapping Chart
SQL Terms MongoDB Aggregation Operators WHERE $match GROUP BY $group HAVING SELECT $project ORDER BY $sort LIMIT $limit SUM() $sum COUNT()

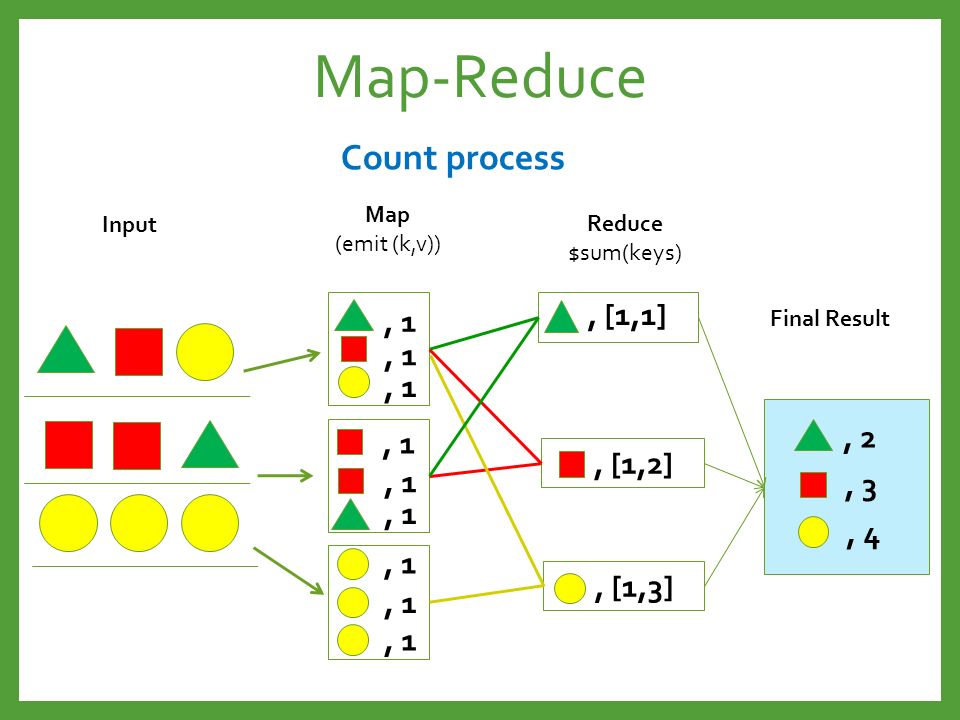

Map-Reduce Count process , [1,1] , 1 , 2 , 1 , [1,2] , 3 , 4 , 1
(emit (k,v)) Input Reduce $sum(keys) , 1 , [1,1] Final Result , 2 , 3 , 4 , 1 , [1,2] Map-Reduce является альтернативой aggregation pipelines, но из-за своей сложности используется в основном тогда, когда при помощи агрегационного фреймворка невозможно выполнить ту или иную агрегацию. Агрегация способом Map-Reduce происходит в 2 этапа. Первый этап это маппинг, когда создаются наборы ключей и массив значений по ключам, а следующий этап выполняет операции агрегации, к примеру суммирует значения и возвращает полученный результат. Этапы агрегации способом Map-Reduce описываются JavaScript. Как и aggregation pipeline, map-reduce может работать с sharded коллекциями. !!! По результатам перформанса Aggregation Pipeline более производителен, чем map-reduce, но map-reduce более гибкий способ агрегации. Map/Reduce – в терминах SQL тоже самое, что и агрегирующие функции, такие как COUNT, MAX, MIN, которые работают с группированными данными. В отличии от SQL, Map/Reduce позволяет более гибкую модель по агрегации. Её даже называют целым framework для агрегации данных. Пока нам нужно усвоить, что агрегация в Монго ДБ происходит в 2 этапа: Map и Reduce. Каждый из этих этапов описываются JavaScript, что даёт нам невероятную гибкость. Давайте рассмотрим один из самых простых примеров агрегации – подсчет количества одинаковых фигур во всех документах коллекции shapes. Рассмотрим коллекцию с 4-мя документами. В каждом документе есть набор фигур (пусть это будет массив из фигур). Нам нужно проанализировать фигуры в каждом из документов, для этого мы выполняем функцию Mapping, которая формирует пары ключ, значение. Ключом в нашем примере будет фигура, а значением будет 1, т.к. нам нужно подчитать кол-во одинаковых фигур. Так для первого документа…. После операции Map, наступает черед функции Reduce. На вход эта функция получает массив ключей и значений, а на выходе получается финальный результат. Своего рода словарь уникальных ключей и их значений. Так для треугольников на выходе мы получим значение = 2, для квадратов = 4 и т.д. Далее хотелось бы показать, как выглядят функции Map и Reduce. , 1 , [1,3]

Map-Reduce 1st Step 2nd Step
var map = function() { var key = { shape : this.shape }; var value = { count : 1 }; emit(key, value); } var reduce = function( key, values ) { var sum = 0; values.forEach(function(value) { sum += value[‘count’]; }); return { count: sum }; } Emit() – создаёт ключ-значение Reduce получает на вход уникальный ключ и массив его значений. this.shapes.mapReduce(map, reduce, {out: {inline:1}})

Replication Primary Secondary Secondary Replica Set
Что же такое репликация? Репликация это процесс синхронизации данных между несколькими серверами. Для чего же она нужна? Предположим у нас есть БД, на продакшн сервере желательно хранить где-то бекап этой БД или зеркало, на случай падения сервера. А ещё лучше хранить 2 копии. А самое главное на разных серверах, с целью сделать систему отказоустойчивой. Набор mongod процессов с одними и теми же данным, называется Replica Set. Одной из главных целей репликации – это обеспечение отказоустойчивости системы и хранение бекапов данных. Рассмотрим процесс репликации более детально. How many copies of data? Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

Replication & High availability
Replicate Asynchronously Client Write Primary Secondary Secondary Предположим у на есть база данных, для этой базы данных мы решили хранить несколько копий данных и решили что 3-х хранилищ достаточно. В данном случае так называемый Replication Factor будет равен 3. Основная база данных называется Primary, а её копии Secondary. По умолчанию запись и чтение данных клиентом может выполняться только в Primary, но возможно настроить систему таким образом, что бы чтение выполнялось и из Secondary БД. Наш клиент выполняет запись в базу данных и соответственно пишет только в Primary. Все изменения данных записываются в так называемый oplog-файл, который и хранит историю за некоторый период, из которого Secondary и наполняют свои хранилища. Процесс репликации данных происходит асинхронно. В каждый момент времени среди набора реплик один только сервер является Primary, все остальные – Secondary. * mongod mongod mongod

Replication & High availability
Automatic Failover Automatic Node Recovery (after failover) Rollback (for data consistency) Secondary Primary Recovering write Client write Primary Secondary Secondary Существует два отличительных качества в MongoDB репликации. Во-первых – это автоматическое восстановление системы после отказа, а во-вторых это автоматический процесс восстановления данных после отказа. Предположим у нас есть Replica Set, клиент подключается к Primary БД и начинает в неё вносить изменения. В какой-то момент времени наш Primary сервер перестаёт быть доступным. Члены Replica Set отсылают запрос друг другу и если ответ не получен в течении 10 секунд, это сервер маркируется как недопустимый. Когда Primary сервер падает, один из Secondary серверов занимает его место и запись с клиента начинается на вновь выбранный Primary. Выбор претендента на Primary из существующих Secondary серверов происходит голосованием. Голосование выполняется по установленному свойству priority. Priority : 0 – говорит о том, что этот сервер не может претендовать на роль Primary. Драйвер на клиенте осведомлён о всех изменениях в конфигурации и перенаправляет запрос на запись на нужный сервер. Автоматически система применяет новую конфигурацию и репликация происходит из нового Primary. Этот процесс называется Automatic Failover (Автоматическое восстановление системы при отказе). В какой-то момент времени упавший сервер восстановлен, но его позиция уже занята и он приобретает статус Secondary сервера и происходит автоматический процесс восстановления данных. При падении Primary-сервера, выбор наследника осуществляется голосование оставшихся серверов. На данном слайде представлен пример Реплики с Репликой Фактором = 3, но в некоторых системах, достаточно хранить 1 копию данных. В таком случае, для выполнения правильного голосования добавляют сервер под названием Arbiter, который совсем не хранит данных, а выполняет лишь роль избирателя. Рассмотрим пример на следующем слайде. MongoDB implements a readers-writer lock. This means that at any one time, only one client may be writing or any number of clients may be reading, but that reading and writing cannot occur simultaneously. In standalone and replica sets the lock’s scope applies to a single mongod (page 910) instance or primary instance. In a sharded cluster, locks apply to each individual shard, not to the whole cluster. If your MongoDB deployment uses TLS/SSL, MongoDB will encrypt all communication between replica set members. See for more information. As with all MongoDB components, run arbiters in trusted network environments. Replica Set

Replication: Automatic Failover
Connection: host[:port] Client Replica Set Config rsServer1:27017 rsServer2:27017 rsServer3:27017 Driver isMaster? rsServer1:27017 rsServer2:27017 YES NO Replica Set Secondary rsServer2: 27017 Secondary rsServer2: 27017 Primary rsServer2: 27017 Primary rsServer1: 27017 Primary rsServer1: 27017 Существует два отличительных качества в MongoDB репликации. Во-первых – это автоматическое восстановление системы после отказа, а во-вторых это автоматический процесс восстановления данных после отказа. Предположим у нас есть Replica Set, клиент подключается к Primary БД и начинает в неё вносить изменения. В какой-то момент времени наш Primary сервер перестаёт быть доступным. Члены Replica Set отсылают запрос друг другу и если ответ не получен в течении 10 секунд, это сервер маркируется как недопустимый. Когда Primary сервер падает, один из Secondary серверов занимает его место и запись с клиента начинается на вновь выбранный Primary. Выбор претендента на Primary из существующих Secondary серверов происходит голосованием. Голосование выполняется по установленному свойству priority. Priority : 0 – говорит о том, что этот сервер не может претендовать на роль Primary. Драйвер на клиенте осведомлён о всех изменениях в конфигурации и перенаправляет запрос на запись на нужный сервер. Автоматически система применяет новую конфигурацию и репликация происходит из нового Primary. Этот процесс называется Automatic Failover (Автоматическое восстановление системы при отказе). В какой-то момент времени упавший сервер восстановлен, но его позиция уже занята и он приобретает статус Secondary сервера и происходит автоматический процесс восстановления данных. При падении Primary-сервера, выбор наследника осуществляется голосование оставшихся серверов. На данном слайде представлен пример Реплики с Репликой Фактором = 3, но в некоторых системах, достаточно хранить 1 копию данных. В таком случае, для выполнения правильного голосования добавляют сервер под названием Arbiter, который совсем не хранит данных, а выполняет лишь роль избирателя. Рассмотрим пример на следующем слайде. MongoDB implements a readers-writer lock. This means that at any one time, only one client may be writing or any number of clients may be reading, but that reading and writing cannot occur simultaneously. In standalone and replica sets the lock’s scope applies to a single mongod (page 910) instance or primary instance. In a sharded cluster, locks apply to each individual shard, not to the whole cluster. Secondary rsServer3: 27017 Secondary rsServer3: 27017 Replica Set Config rsServer1:27017 rsServer2:27017 rsServer3:27017

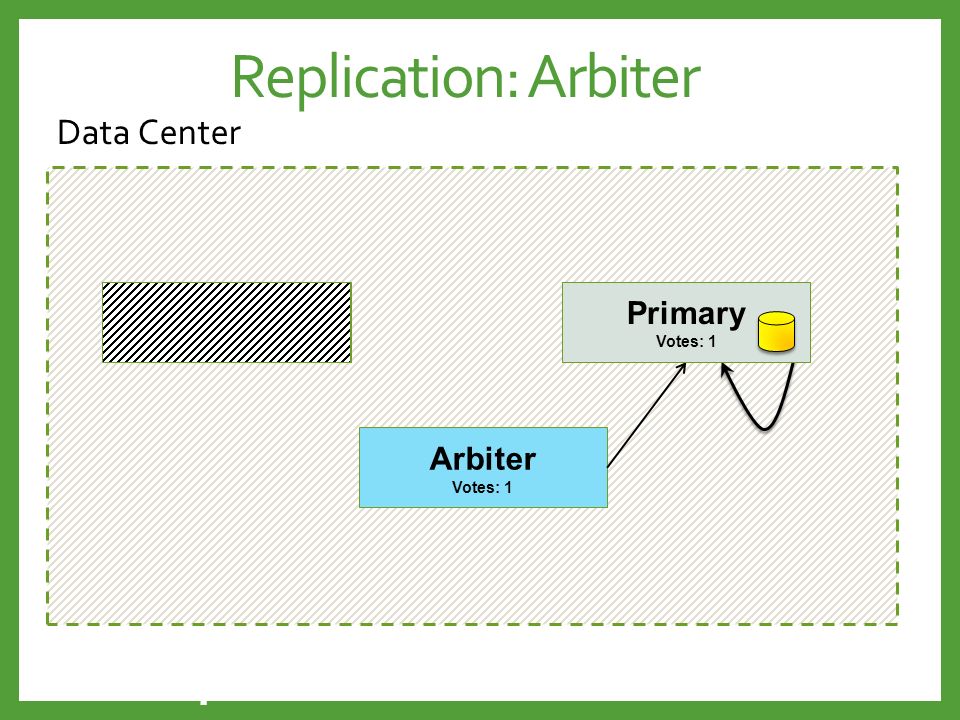

Replication: Arbiter Replication - Arbiter Data Center Primary Primary
Votes: 1 Primary Votes: 1 Secondary Votes: 1 Arbiter Votes: 1 Replication - Arbiter

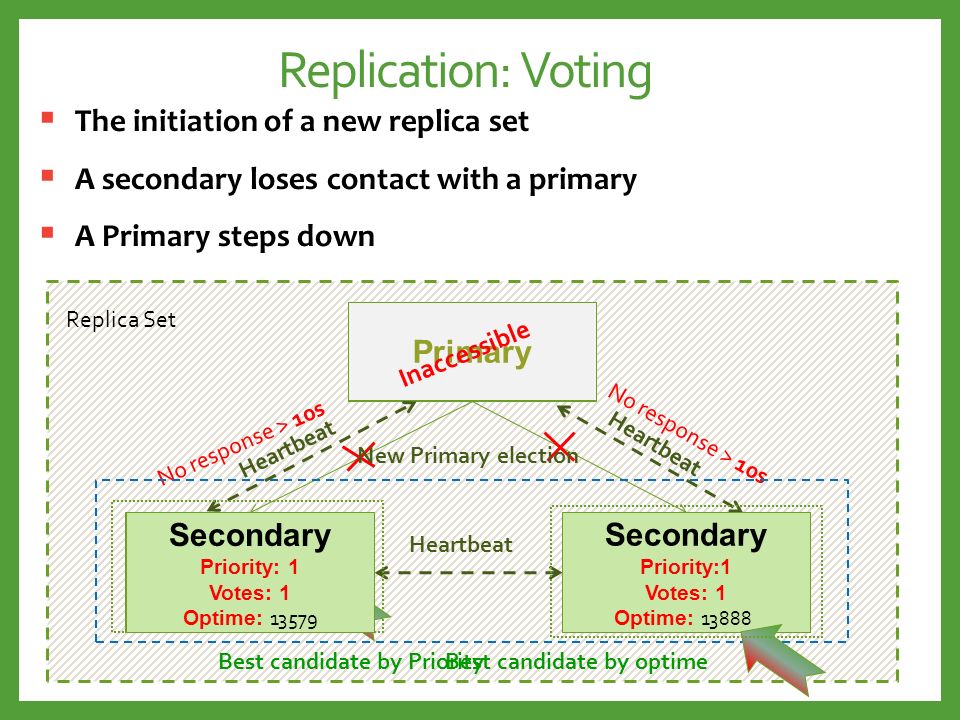

Replication: Voting The initiation of a new replica set
A secondary loses contact with a primary A Primary steps down Replica Set Primary Primary Inaccessible No response > 10s No response > 10s Heartbeat Heartbeat New Primary election Secondary Priority: 2 Votes: 1 Secondary Priority: 1 Votes: 1 Optime: 13579 Secondary Priority:1 Votes: 1 Secondary Priority:1 Votes: 1 Optime: 13888 Heartbeat Changed in version 3.0.0: A replica set can have up to 50 members but only 7 voting members. In previous versions, replica sets can have up to 12 members. Changed in version 3.0.0: Members cannot have votes greater than 1. For details, see 3.0-compatibility-repl-set-config. Oplog is capped collection. The size of the oplog connection is configurable. Выборы происходят после инициализации replica set и каждый раз когда Primary сервер становится недоступен. Primary – единственный член реплики, который может принимать операции записи. Выборы – это часть процесса восстановления системы после отказа. Выборы очень важная операция, которая занимает некоторое время. Пока выборы в процессе, replica set существует без Primary сервера и операции записи недоступны. Факторы и Условия влияющие на выборы Запрос (тактовый импульс) Члены Replica Set пингуют друг друга каждые 2 секунды. Если ответ не приходит в течении 10 секунд, член реплики отправивший запрос маркирует сервер как недоступный. Сравнение приоритетов (Priority) У каждого сервера выставляется такое свойство как priority. При выборе сервера предпочтение отдаётся серверу с наибольшим значением приоритета. Если значение свойства priority равно 0 – это говорит о том, что сервер не может стать Primary. Optime Optime – это временная метка последней операции, которую член реплики применил из oplog-файла. Член реплики не может стать Primary, до тех пор пока у него не будет наиболее последнего optime среди видимых членов replica set. Connections (Связывание) Член replica set не может стать Primary пока он не может приконектиться к большинству членов реплики сета. Большинство берётся из общего количества голосов, а не из количество членов реплики. Механизм Выбора Replica set инициирует выборы всякий раз, когда primary недоступен: основание новой replica set, secondary потеряли связь с primary, primary понизил свою позицию по любой причине (получил команду replSetStepDown, secondaries has a higher priority, primary cannot contact a majority of the members of the replica set). Каждый член реплики имеет свой priority, который помогает определить приоритетность стать primary. По умолчанию, каждый член replica set имеет значение 1 для свойства priority, что говорит о том, что все члены реплики имеют одинаковые права занять позицию primary. Первый член реплики получивший большинство голосов становится primary. Каждый голосующий член реплики имеет свойство votes, которое по умолчанию приравнивается к 1. Можно выставлять другие значение, но лучше не влиять на выбор по средствам votes, а лучше повлиять при помощи priority. Replica set может содержать до 12 членов, но только 7 из них учувствуют в голосовании. Свойство state также влияет на выборы. Члены реплики в следующих стейтах участвуют в голосовании: PRIMARY, SECONDARY, RECOVERING, ARBITER, ROLLBACK. Network Partitions Network partitions affect the formation of a majority for an election. If a primary steps down and neither portion of the replica set has a majority the set will not elect a new primary. The replica set becomes read-only. To avoid this situation, place a majority of instances in one data center and a minority of instances in any other data centers combined. Best candidate by Priority Best candidate by optime

Election Triggering Events
The initiation of a new replica set Lost connection – no Primary response within 10 seconds Primary steps down replSetStepDown command One of the secondaries has a higher priority Primary cannot connect to a majority of the members

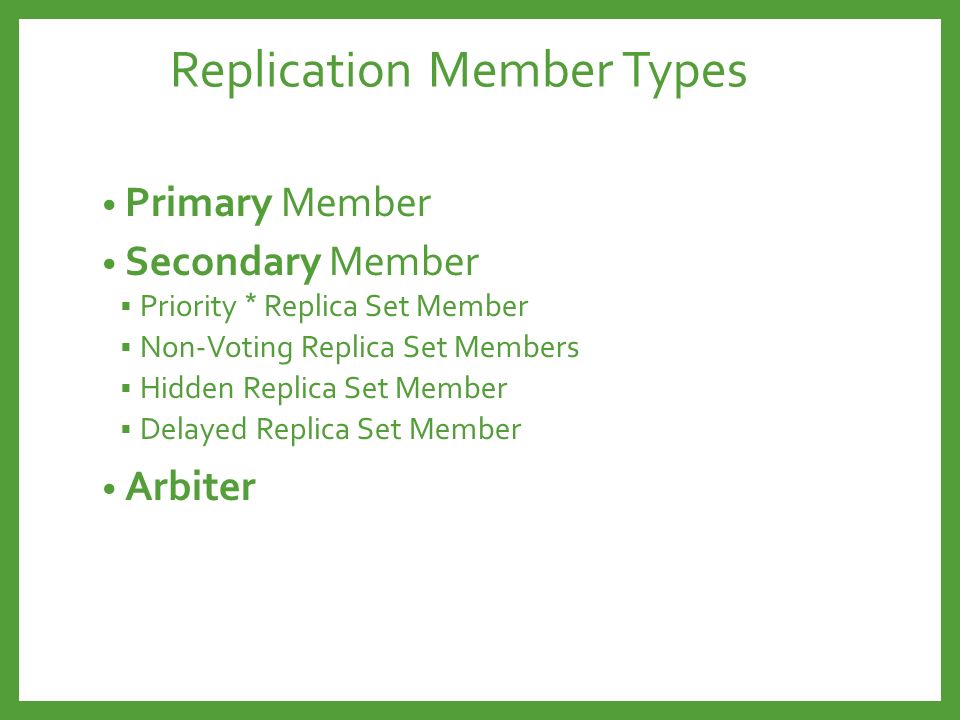

Replication Member Types
Primary Member Secondary Member Priority * Replica Set Member Non-Voting Replica Set Members Hidden Replica Set Member Delayed Replica Set Member Arbiter Hidden Replica Set Member: Use hidden members for dedicated tasks such as reporting and backups. Delayed Replica Set Member: Delayed members contain copies of a replica set’s data set. However, a delayed member’s data set reflects an earlier, or delayed, state of the set. Sharding: In sharded clusters, delayed members have limited utility when the balancer is enabled. Because delayed members replicate chunk migrations with a delay, the state of delayed members in a sharded cluster are not useful for recovering to a previous state of the sharded cluster if any migrations occur during the delay window. Arbiter: An arbiter does not have a copy of data set and cannot become a primary. Replica sets may have arbiters to add a vote in elections of for primary. Arbiters always have exactly 1 vote election, and thus allow replica sets to have an uneven number of members, without the overhead of a member that replicates data.

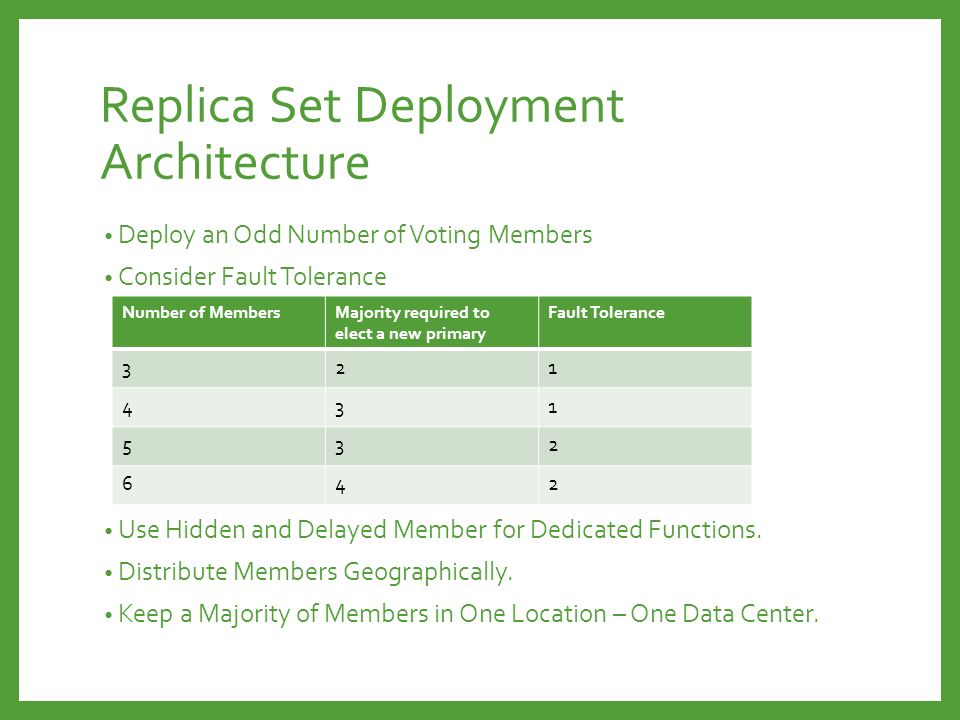

Replica Set Deployment Architecture
Deploy an Odd Number of Voting Members Consider Fault Tolerance Use Hidden and Delayed Member for Dedicated Functions. Distribute Members Geographically. Keep a Majority of Members in One Location – One Data Center. Number of Members Majority required to elect a new primary Fault Tolerance 3 2 1 4 5 6 - Deploy an Odd Number of Members. An odd number of members ensures that the replica set is always able to elect a primary. If you have an even number of members, add an arbiter to get an odd number. Arbiters do not store a copy of the data and require fewer resources. As a result, you may run an arbiter on an application server or other shared process. - Consider Fault Tolerance. Fault tolerance for a replica set is the number of members that can become unavailable and still leave enough members in the set to elect a primary. In other words, it is the difference between the number of members in the set and the majority needed to elect a primary. Without a primary, a replica set cannot accept write operations. Fault tolerance is an effect of replica set size, but the relationship is not direct. Adding a member to the replica set does not always increase the fault tolerance. However, in these cases, additional members can provide support for dedicated functions, such as backups or reporting. Use Hidden and Delayed Members for Dedicated Functions. Add hidden or delayed members to support dedicated functions, such as backup or reporting. - Distribute Members Geographically.To protect your data if your main data center fails, keep at least one member in an alternate data center. Set these members’ priority to 0 to prevent them from becoming primary. - Keep a Majority of Members in One Location. When a replica set has members in multiple data centers, network partitions can prevent communication between data centers. To replicate data, members must be able to communicate to other members. In an election, members must see each other to create a majority. To ensure that the replica set members can confirm a majority and elect a primary, keep a majority of the set’s members in one location.

Auto-Sharding Huge Database Collection Splits Scale-out Shard 1
Проблемы с вместимостью данных на сервере и его пропускной способностью возникают время от времени для больших систем. Для решения эти проблем существует вертикальное и горизонтальное масштабирование, о которых я рассказывала в самом начале. В двух словах, вертикальное масштабирование предполагает расширение мощности единственного сервера за счёт добавления CPU, ресурсов для хранения данных. Горизонтальное же масштабирование (sharding) распределяет данные по множеству серверов (shards) и вопрос масштабирования решается за счёт добавления дополнительных серверов. Что же такое shard? Shard – это независимая база данных. Коллекция этих shards составляет одну большую единую логическую базу данных. Shard-ом может быть как единый mongod, так и Replica Set. Данные в шарде хранятся в chunks, который имеют ограниченный размер. По умолчанию размер чанка равен 64 МБ, но его размер конфигурируемый. Sharding оперирует на уровне коллекции. Множество коллекций в БД могут распределять свои данные по шардам, но также совместно с ними могут хранится коллекции, которые хранят свои данные только на одном шарде (primary shard). По умолчанию, все коллекции не распределяются по shard-ам. Распределение по шардам начинается тогда, когда задаётся shard key и объем данных превышает допустимый объем в одном chunk. Важное правило!!! Если объем данных достаточно мал, нет необходимости делить данные по шарды – это можетсильно усложнить систему. В таком случает, достаточным является replica set для единственного mongod сервера. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

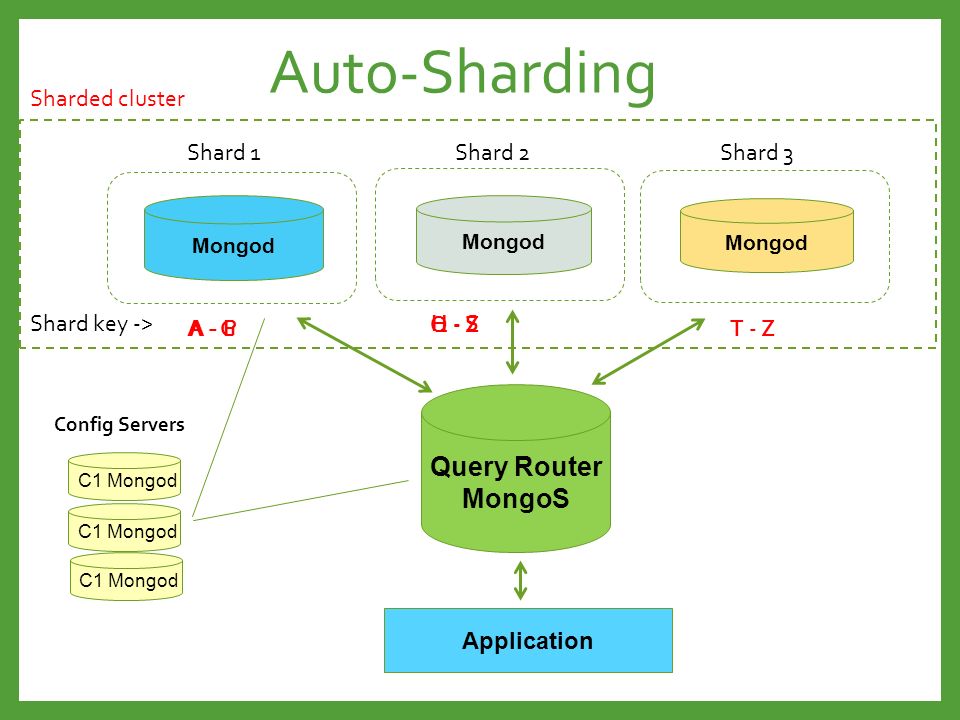

Auto-Sharding Query Router MongoS Sharded cluster Shard 1 Shard 2
Mongod Shard 1 Mongod Shard 2 Mongod Shard 3 Shard key -> A - G A - P Q - Z H - S T - Z Query Router MongoS Config Servers C1 Mongod C1 Mongod Рассмотрим пример. Данные БД распределены по двум шардам. Первый шард, к примеру, хранит документы у которого ключевое поле имеет значение с А-Р, а второй Q-Z. Когда клиент записывает или запрашивает данные из БД, его запрос направляется на Query Router, который ещё называют mongos. Query Router уже в свою очередь направляет запрос на нужный шард или шарды и возвращает результат. Предположим место для хранения данных практически исчерпано и приняли решение добавить ещё 1 шард, после перераспределения данных, шарды будут выглядеть следующим образом. Config servers хранят метаданные о расположении данных по шардам. Query Router использует эту информацию. На продакшн решении должно быть 3 Config сервера. Config servers хранят метаданные на config базе данных. Mongos кэширует метаданные из конфиг серверов и используют их для чтения и записи данных в шарды. При добавлении новых Шардов, MongoDB автоматически распределит данные на новый сервер. Шардинг автоматически балансирует данные и нагрузку по машинам. Деление данных по шардам осуществляется при помощи shard key, который может быть как одиночный индекс, так и составной индекс коллекции. Монго не сможет создавать chunks и шардинг не будет работать, пока shard key не будет нормально сконфигурирован. Shard keys могут быть сгенерированы рендомно. Рендомные ключи предполагают оптимальное распределение данные по кластерам.Д ля shard key можно использовать любой field. Поле _id – это наиболее общий shard key. Shard key – это поле которое существует в каждом документе коллекции. Внутри шарда, Монго порционирует документ в так называемые chunks. Каждый chunk представляет более меньший диапазон документ. MongoDB автоматически балансирует данные между шардам. Advantages: Масштабируемость. Когда данных становится слишком много для одной машины, достаточно лишь добавить ещё одну машину и авто-шардинг автоматически распределит данные на новую машину. Шарды могут быть размещены на множестве машин, что позволяет распределить данные и нагрузку на несколько машин, повышая тем самым производительность. Шардинг также обеспечивает дополнительную мощность по распределению нагрузки записи данных. Добавление новых данных может привести систему к несбалансированности внутри кластера. Для поддержания баланса, MongoDB использует splitting и balancer. Эти два процесса работают в фоновом режиме. Первый делит слишком большой chunk, на более маленькие chunks, а второй выполняет миграцию chunks между шардами для балансировки данных. Is sharding appropriate for a new deployment? Sometimes. If your data set fits on a single server, you should begin with an unsharded deployment. Converting an unsharded database to a sharded cluster is easy and seamless, so there is little advantage in configuring sharding while your data set is small. Still, all production deployments should use replica sets to provide high availability and disaster recovery. C1 Mongod Application

Auto-Sharding: Sharded Cluster Test and Production Architecture
Sharded Cluster Test Architecture Production Cluster Architecture Shard 1 Shard 1… … Shard N Replica Set Replica Set Replica Set Config server Config server Config server Config server Router mongos Production Cluster Architecture In a production cluster, you must ensure that data is redundant and that your systems are highly available. To that end, a production cluster must have the following components: • Three config servers. Each config servers must be on separate machines. A single sharded cluster must have exclusive use of its config servers. If you have multiple sharded clusters, you will need to have a group of config servers for each cluster. • Two or more replica sets. These replica sets are the shards. For information on replica sets, see Replication. • One or more mongos instances. mongos is the routers for the cluster. Typically, deployments have one mongos instance on each application server. You may also may deploy a group of mongos instances and use a proxy/load balancer between the application and the mongos. Sharded Cluster Test Architecture Warning: Use the test cluster architecture for testing and development only. For testing and development, you can deploy a minimal sharded clusters cluster. These non-production clusters have the following components: • One config server. • At least one shard. Shards are either replica sets or a standalone mongod instances. • One mongos instance. Sharded cluster for production has component requirements to provide redundancy and high availability. A production cluster has no single point of failure. Router mongos Router mongos Router mongos …

Auto-Sharding: Primary Shard
Sharded cluster Shard 1 Primary Shard Shard 2 Shard 3 Sharded Sharded Sharded Un-Sharded Shard 4 Shard 5 Shard 6 Sharded Sharded Sharded

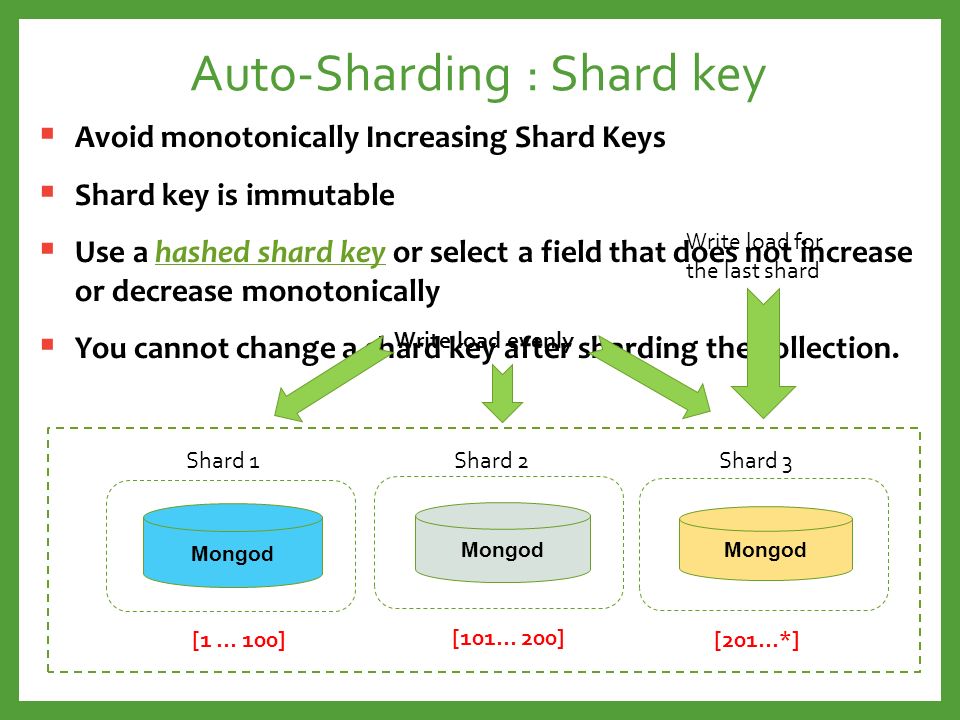

Auto-Sharding : Shard key
Avoid monotonically Increasing Shard Keys Shard key is immutable Use a hashed shard key or select a field that does not increase or decrease monotonically You cannot change a shard key after sharding the collection. Write load for the last shard Write load evenly Mongod Shard 1 Mongod Shard 2 Mongod Shard 3 Shard key – определяет распределение документов между шардами. Shard key – это indexed field или compound indexed field. Распределенные документы (группы документов) хранятся в так называемых chunk, размер которых ограничен и по умолчанию равен 64 МБ и может быть изменён. Когда размер chunk доходит до предельного значения, он разбивается на два, и при необходимости мигрирует в нужный шард. There is no automatic support in MongoDB for changing a shard key after sharding a collection. This reality un-derscores the important of choosing a good shard key Сущесвуют hashed shared key, которые используют hashed indexes. Это нововведение в Монго ДБ, начина с версии 2.4. [1 … 100] [101… 200] [201…*]

Auto-Sharding : Tips and Best Practices
Only shard big collections Pick shard key carefully Try do not use monotonically increasing shard key values Adding shards is fairly easy but isn’t instantaneous Connect to mongos except for dba. Put the mongos on default port When configure system, use server names instead of ip addresses Существует ряд подсказок и best practices Only shard big collections Pick shard key carefully Consider presplitting on a bulk load Be aware of monotonically increasing shard key values on inserts. Adding shards is fairly easy but isn’t instantaneous. (take a while to migrate data) Always connect to mongs except for dba work. Put the mongos on default port (for example). Use logic config server names than direct ip addresses, because to change server will be easy.

Processes and Machines Layout – Example 1
Shard 1 Shard 2 Shard 3 S1 S2 S1 S2 S1 S2 System configuration P P P Replica Set – “testset1” Replica Set – “testset2” Replica Set – “testset3” Config Config Config Mongos Mongos Mongos Processes &Machines Layout P S1 P S1 P S1 Теперь рассмотрим пример конфигурации системы, которая использует Replica Set, с Replica Factor = 3, а также Sharding или горизонтальное масштабирование. Большинство replica sets состоит из двух или более mongod сущностей, среди которых хотя бы один задизайнен как главный и остальные как второстепенные члены. Клиент адресует все записи на главный, а второстепенные члены реплики автоматически копируют данные из главного сервера асинхронно. Рассмотрим, как MongoDB на практике реализует репликацию. Из предыдущего примера данные БД разбиты на 3 шарда. Шардом может быть единственный процесс mongod, иными словами, данные в единственном экземпляре, а также шардом может быть так называемая Replica Set, когда одни и те же данные имеют зеркала. В нашем примере, каждый из шардов имеет Primary и Seconary данные. Что ж в нашем примере у нас 3 набора реплик. Для трёх шардов мы выделим 3 сервера (на практике, существует даже такое правило: минимальное количество сервером = количеству шардов). Каждый сервер будет содержат по Мастер Шарду. Далее Оставшиеся mongod зеркала, тоже будут распределены по серверам. Как вы видите мы смешали данные по серверам. Ни один набор реплик не хранится на единственном сервере. Соответственно, если сервер выйдет из строя, приложение по-прежнему будет продолжать работать. К тому же каждый сервер должен содержать сервер конфигурации (с метаданными, где и что хранится) и mongos – сервер маршрутизации, который обрабатывает запросы с уровня приложения и определяет месторасположение данных. Это один из пример архитектуры Replica Set, но не существует универсальной архитектуры под все случаи. Репликация данных в MongoDB добавляет избыточность данных, помогает обеспечить высокую доступность, упрощает задачу бекапа и может увеличивать мощность процедуры чтения. MongoDB репликация асинхронная. Это значит, что данные синхронизируются между репликами не в момент непосредственного изменения данных, а отложено, через какое-то время. В этом есть плюс, не тратится время на репликацию в момент изменения данных (insertы происходят быстрее), а также минус: в определенные моменты времени данные между репликами могут быть не согласованными. Большинство продакшн решений используют репликацию. Replica Set в MongoDB обеспечивает автоматическую отказоустойчивость. Если главный сервер падает, оставшиеся члены автоматически выберут новый главный среди второстепенных. На данный момент MongoDB поддерживает две основные парадигмы репликации: master-slave и replica sets. Master-Slave Применяется во многих СУБД. Несколько сервером, один из них мастер, два слейва. Удалить и писать в БД можно только в мастер-сервере, а читать, как из мастера, так и из слейвов. Такая схема полезна, когда у нашей системы много запросов на получение данных. Replica Sets =========== В наборе реплик, также используют мастер, только 1 в каждый момент времени. Отличие от предыдущего подхода в автоматическйо смене мастера, если это необходимо. !!!! Особое значение набор реплик приобретает совместно с шардингом. В этом случае один и тот же шард можно реплицировать на несколько сервером, обеспечивая отличную отказоустойчивость. Управляющий процесс mongos самостоятельно определяет к какой из реплик осуществлять запрос, осуществляя тем самым автоматическую балансировку. Each shard is a REPLICA SET. Shard could be a single mongod (bad idea), a master-slave setup (better idea), or a replica set (best idea). Replica Set Factor = 3. S2 S2 S2 Server 1 Server 2 Server 3

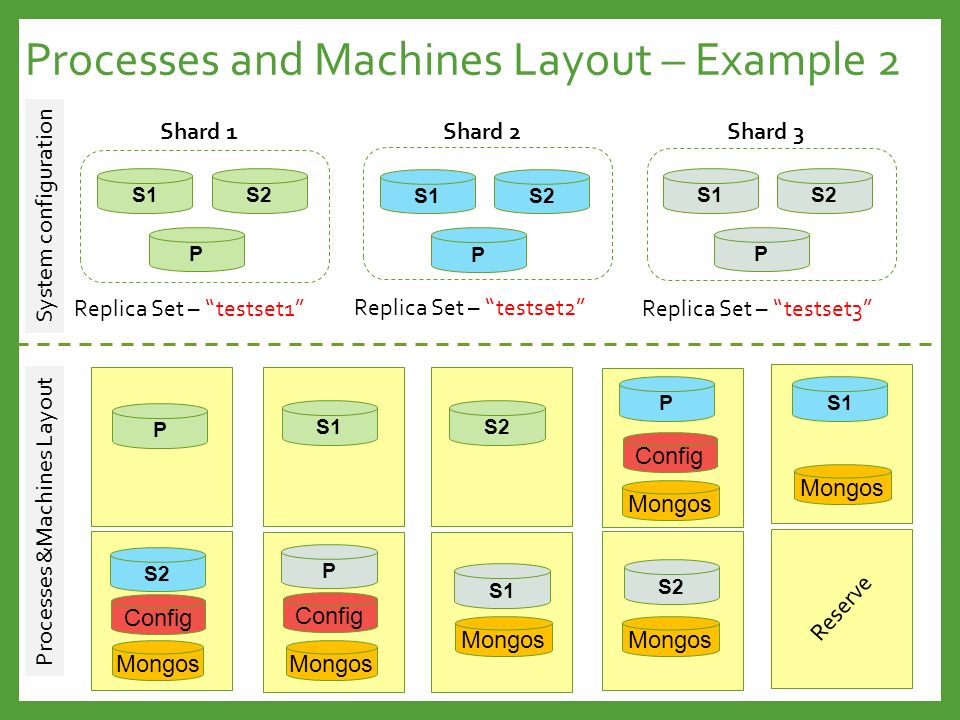

Processes and Machines Layout – Example 2
Shard 1 Shard 2 Shard 3 S1 S2 S1 S2 S1 S2 System configuration P P P Replica Set – “testset1” Replica Set – “testset2” Replica Set – “testset3” P S1 P S1 S2 Config Mongos Mongos Processes &Machines Layout Processes and machines layout В этой схеме у нас есть 10 физических машин. Этого количества более чем достаточно, для того, что бы расположить на каждой машине по одному источнику данных. Далее необходимо сконфигурировать месторасположение Config серверов – это может быть любой физический сервер. Желательно расположить Config-сервера на машинах, которые не хранят данные из Primary shard, т.е. данные первого шарда. Естественно, что располагать их на одной машины совсем не имеет смысла. Как я уже рассказывала ранее, mongos (Router) – это прослойка между клиентом и шардами и их количество может быть любым, поэтому вполне возможен вариант, что каждый сервер будет содержать по Mongos. Последняя машина, может оставаться в качестве резерва, а может быть сконфигурирован, например, для Config. S2 P S1 S2 Reserve Config Config Mongos Mongos Mongos Mongos

Applications: Ad Service, Archive…
Pluggable Storage Engines Applications: Ad Service, Archive… Security MongoDB Query Language Management MongoDB Data Model MMAPv1 WiredTiger In-Memory HDFS Other… Through the use of a pluggable storage architecture, MongoDB can be extended with new capabilities, and configured for optimal use of specific hardware architectures. This approach significantly reduces developer and operational complexity compared to running multiple databases to power applications with unique requirements. Users can leverage the same MongoDB query language, data model, scaling, security and operational tooling across different applications, each powered by different pluggable MongoDB storage engines. MongoDB 3.0 ships with two supported storage engines, both of which can coexist within a single MongoDB replica set, making it easy to evaluate and migrate between them: •The default MMAPv1 engine, an improved version of the engine used in prior MongoDB releases. •The new WiredTiger storage engine. For manyapplications, WiredTiger's more granular concurrency

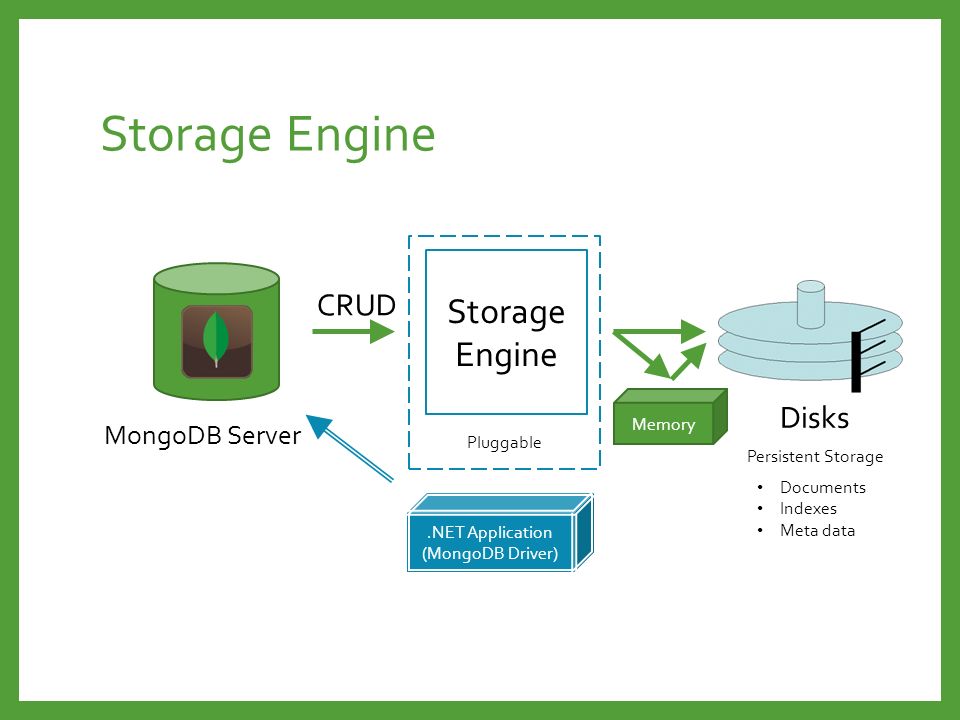

Storage Engine Storage Engine CRUD Disks MongoDB Server Memory
Pluggable Persistent Storage Documents Indexes Meta data .NET Application (MongoDB Driver) Storage Engine is an interface between the persistent storage which we call the DISKs and the Database itself – MongoDB server. Application that uses .NET driver works with MongoDB Server that calls storage engine that works with disk. Persistent storage contains documents, indexes and meta data. The storage engine itself can decide to use a Memory to optimize the process. SE can decide what to put in Memory and what to take out of Memory and persist on disk. Storage Engiene – это интерфейс между постоянным хранилищем даных и базой данных – МонгоДБ сервером. Все операции по записи, удалению, изменению и чтению выполняют через Storage Engine. Предположим у Вас есть .NET приложение, которое обращается напрямую к MongoDB Server. В свою очередь сервер направляет CRUD операции к Storage Engine. Сам Storage Engine может использовать память для оптимизации своей работы и решать, что хранить в памяти, что хранить на диске и когда. Отличительной особенностью MongoDB 3.0 является то, что Storage Engine является сменным.

Supported Storage Engines
Default Experimental MMAPv1 WiredTiger In-Memory MongoDB 3.0 ships with two supported storage engines: MMAPv1 engine and the new WiredTiger storage engine and one experimental in-memory storage. Both engines (MMAPv1 and WiredTiger) can coexist within the same MongoDB replica set, making it simple to evaluate and migrate between them. The default MMAPv1 engine, an improved version of the engine used in prior MongoDB releases. The newest version supports collection level concurrency control. The new WiredTigner storage engine. More granular concurrency control and native compression provide benefits in lower storage costs, greater hardware utilization, higher throughput, and more predictable performance. In-Memory is an experimental In-Memory storage engine ????? Other engines under development by MongoDB: RocksDB Key-Value engine, HDFS storage engine and a FusionIO engine.

MMAPv1 Application RAM (32 GB) test.ns test.0 test.1 test.ns test.0
system call maps file to VM Application Файл существует на диске. Когда для этого файла вызывается системная команда mmap, этот файл отображаентся на виртуальную память. Отображенный файл разбивается на страницы и храниться постранично в памяти (4,16К). ОС сама, по своим внутренним алгоритмам решает, что хранится в RAM (32 GB). Если приложение запрашивает одну из страниц виртуальной памяти, ОС сама решает, что запрошенная страница должна храниться в памяти (RAM). ОС использует свои собственные алгоритмы для решения что хранить в памяти, а что на диске. Мы не можем влиять на эти алгоритмы. ОС использует достаточно эффективные алгоритмы. Отображение файла в память (на память) — это такой способ работы с файлами в некоторых операционных системах, при котором всему файлу или некоторой непрерывной части этого файла ставится в соответствие определённый участок памяти (диапазон адресов оперативной памяти). При этом чтение данных из этих адресов фактически приводит к чтению данных из отображенного файла, а запись данных по этим адресам приводит к записи этих данных в файл. Примечательно то, что отображать на память часто можно не только обычные файлы, но и файлы устройств. Дополнительным преимуществом использования отображения является меньшая по сравнению с чтением/записью нагрузка на операционную систему — дело в том, что при использовании отображений операционная система не загружает в память сразу весь файл, а делает это по мере необходимости, блоками размером со страницу памяти (как правило 4 килобайта). Таким образом, даже имея небольшое количество физической памяти (например 32 мегабайта), можно легко отобразить файл размером 100 мегабайт или больше, и при этом для системы это не приведет к большим накладным расходам. Также выигрыш происходит и при записи из памяти на диск: если вы обновили большое количество данных в памяти, они могут быть одновременно (за один проход головки над диском) сброшены на диск. Файл, отображенный на память, удобен также тем, что можно достаточно легко менять его размер и при этом (после переотображения) получать в своё распоряжение непрерывный кусок памяти нужного размера. С динамической памятью такой трюк не всегда возможен из-за явления фрагментации. Когда же мы работаем с отображенным на память файлом — менеджер памяти автоматически настраивает процессор так, что странички ОЗУ, хранящие соседние фрагменты файла, образуют непрерывный диапазон адресов. mmap — POSIX-совместимый системный вызов Unix, позволяющий выполнить отображение файла или устройства на память. Является методом ввода-вывода через отображение файла на память и естественным образом реализует выделение страниц по запросу, поскольку изначально содержимое файла не читается с диска и не использует физическую память вообще. Реальное считывание с диска производится в «ленивом» режиме, то есть при осуществлении доступа к определённому месту. В Linux, Mac OS X и BSD mmap может создавать несколько типов отображений. Анонимные отображения — отображения пространства виртуальной памяти процесса, а не файла в пространстве файловой системы. По этой причине анонимное отображение схоже с функцией malloc и используется в некоторых реализациях malloc для определённых размещений. Следует заметить, что анонимные отображения не являются частью стандарта POSIX, хотя и реализованы почти во всех POSIX-системах. Файловые отображения позволяют отобразить файл в виртуальной памяти (практически это буферизация чтения/записи конкретного файла с прямым — по адресам памяти — доступом к буферу, как области отображения файла в памяти). Доступ к этим участкам памяти приводит к чтению/записи файла. Если отображение распределено между процессами, запись в это пространство в одном процессе окажет воздействие на другие процессы. Если используется частное (private) отображение, то изменения не будут видны другим процессам и не будут записаны в файл. Процесс чтения/записи в отображенный в виртуальную оперативную память файл не всегда приводит к ожидаемому результату, поскольку сегменты файла копируются в оперативную память и периодически выгружаются на диск, однако синхронизация может быть форсирована с помощью системного вызова msync. mmap файлов может значительно снизить нагрузку на диск для нескольких программ-приложений, обращающихся к одному и тому же файлу. Если файл отображён в памяти, программы-приложения могут разделять сегмент памяти, являющийся отображением файла в памяти, вместо загрузки файла для каждой прогаммы-приложения, желающей обратиться к данному файлу. К памяти, распределённой с помощью mmap, можно осуществлять доступ из дочерних процессов. mmap можно использовать для реализации межпроцессного взаимодействия (IPC). В современных операционных системах mmap обычно предпочтительней взаимодействию через распределённую память в стиле System V. Основное различие между распределённой памятью System V (shmem) и вводом-выводом с отображением памяти (mmap) состоит в том, что распределённая память System V постоянна: не будучи явно удалены, данные будут храниться в памяти и оставаться доступными до тех пор, пока система не будет отключена. Память mmap не является постоянной между запусками прикладных программ (только если отображение не зарезервировано в файле) — сегмент памяти, созданный mmap, автоматически удаляется ядром системы, когда завершатся все использующие его программы-приложения. Disk Virtual Memory

MMAPv1 Collection-Level Concurrency In-Place Updates of data
PowerOfTwoSizes

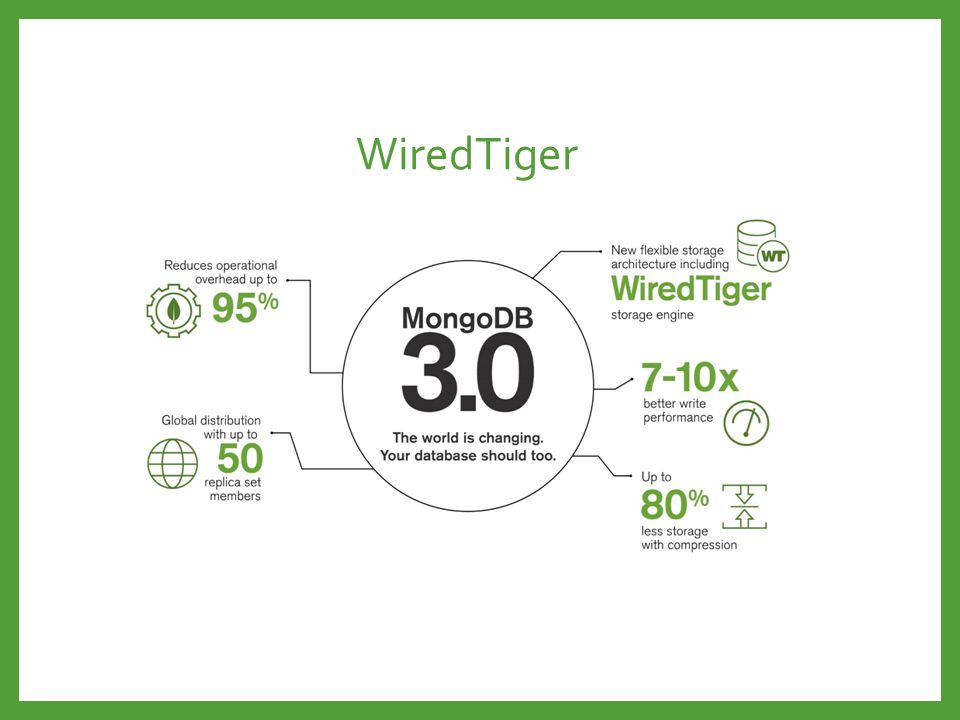

WiredTiger WiredTiger was developed by the architects of Berkeley DB. It scales on modern, multi-CPU architectures. Hazard pointers Lock-free algorithms Fast latching Message passing. WT performs more work per CPU core than alternative engines. To minimize on-disk overhead and I/O, WiredTiger uses compact file formats, and optionally, compression. WT provides significant benefits in a lower storage costs, greater hardware utilization, predictable performance.

WiredTiger – Native Comperison
Native comparison reduces the amount of storage required by up to 80%, unlocking new infrastructure efficiency and cost saving. To minimize on-disk overhead and I/O, WT uses compact file formats and optionally, compression. Administrators have the flexibility to configure specific compression algorithms for collections, indexes and the journal, choosing between: • Snappy (the default library for documents and the journal), providing a good balance between high compression ratio – typically around 70%, depending on document data types – and low CPU overhead. • zlib, providing higher document and journal compression ratios for storage-intensive applications, at the expense of extra CPU overhead. • Prefix compression for indexes reducing the in-memory footprint of index storage by around 50% (workload dependent), freeing up more of the working set for frequently accessed documents.

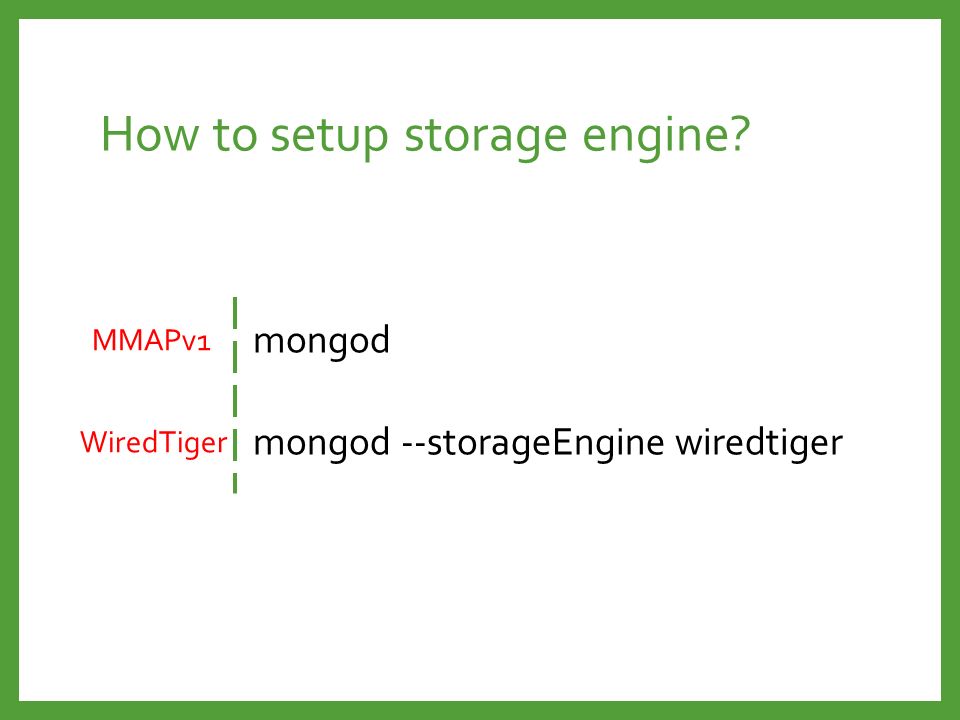

How to setup storage engine?
MMAPv1 mongod WiredTiger mongod --storageEngine wiredtiger

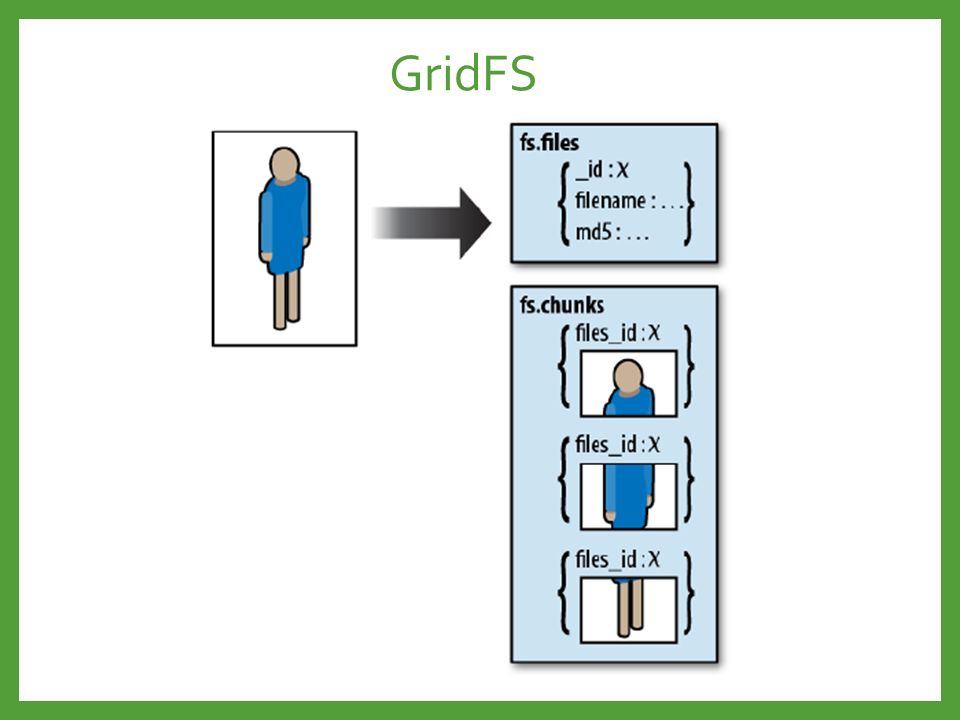

GridFS Одним из действительно полезных новшеств (фич) в Монго являеся GridFS. Это файловая система внутри MongoDB была разработана для хранения файлов, особенно тех, которые имеют размер более 16 МБ. Почему 16 МБ, потомучто BSON объекты ограничены размером в 16 МБ, и GridFS помогает хранит файлы в нескольких чанках. По умолчанию размер чанка – 256 Кб. GridFS разбивает большие файлы на управляемые кусочки (чанки). Эти чанки сохраняются в коллекцию (fs.chunks), а потом метаданные о файле в другую коллекцию (fs.files). Когда вы запрашиваете файл, GridFS запрашивает коллекцию fs.chunks и возвращает файл по одному кусочку. Разбиение файлов на кусочки, даёт нам огромную производительности при получении не целого файла, а по кусочкам. К примеру, вы сохранили видео-файл размер более 2 Гб, для того, что бы его получить, вам нужно загрузить все 2 Гб данных в память, а если у Вас будет файл размер 10, 25 Гб, никакой оперативной памяти не хватит на него. А GridFS решает эту проблему, при помощи возврата запрошенной картинки по чанкам. К достоинствам подхода GridFS можно отнести Используя репликацию или автошардинг ваши GridFS файлы также будут реплицированы и разбиты по шардам. Нет необходимости переживать за ограничения ОС, как недопустимые имена файлов или большое количество файлов в одной директории. GridFS также полезно использовать не только для файлов которые больше 16 Мб, а также для файлов, которые вы не хотите загружать в память. Для документов в MongoDB коллекции, ты должен использовать GridFS для хранения файлов с размером более 16 МБ.

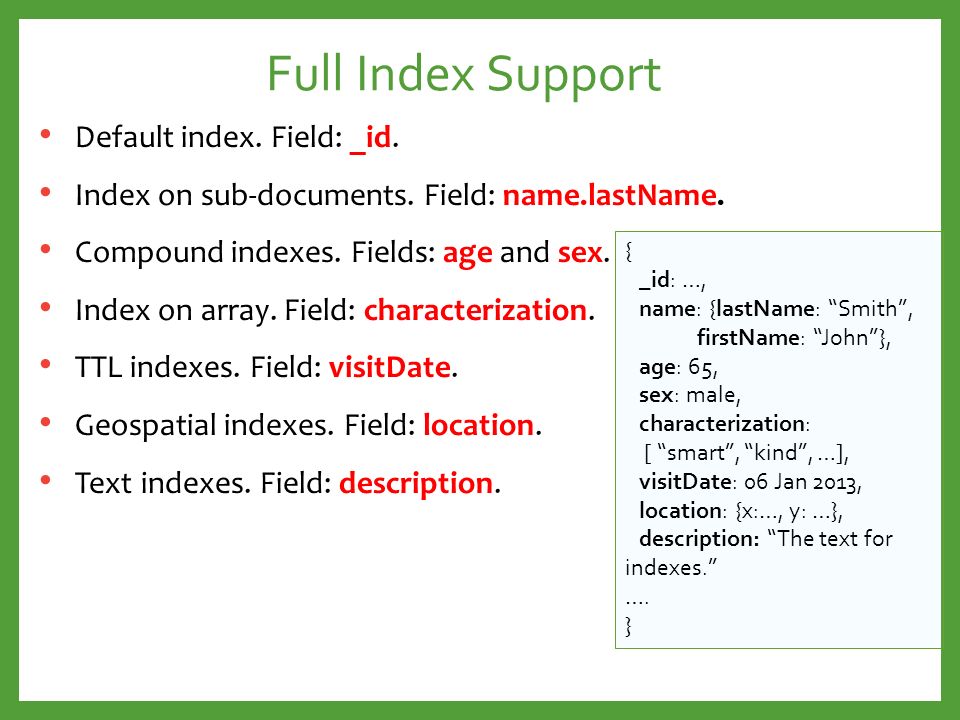

Full Index Support Default index. Field: _id.
Index on sub-documents. Field: name.lastName. Compound indexes. Fields: age and sex. Index on array. Field: characterization. TTL indexes. Field: visitDate. Geospatial indexes. Field: location. Text indexes. Field: description. { _id: …, name: {lastName: “Smith”, firstName: “John”}, age: 65, sex: male, characterization: [ “smart”, “kind”, …], visitDate: 06 Jan 2013, location: {x:…, y: …}, description: “The text for indexes.” …. } ///// TODO: DESCRIBE EACH INDEX. Fundamentally, indexes in MongoDB are similar to indexes in other database systems. MongoDB supports indexes on any field or sub-field contained in documents within a MongoDB collection. For all collections, MongoDB creates the default _id index. You cannot delete the index on _id. All indexes in MongoDB are secondary indexes. You can create indexes on any field within any document or sub-document. Additionally, you can create compound indexes with multiple fields, so that a single query can match multiple components using the index while scanning fewer whole documents. MongoDB supports “compound indexes,” where a single index structure holds references to multiple fields within a collection’s documents. Indexes store references to fields in either ascending or descending order. If you index a field that contains an array, MongoDB indexes each value in the array separately, in a “multikey index.” Hashed indexes maintain entries with hashes of the values of the indexed field. By default, creating an index blocks all other operations on a database. When building an index, the databases that hold those collections are not available for read or write operations until the index build completes. Any operation that requires a read or write lock on all databases (e.g. listDatabases) will wait for the foreground index build to complete. For potentially long running index building operations consider the background operation so that the MongoDB database remains available during the index building operation. the index with a “null” value. Warning: As in all unique indexes, if a document does not have the indexed field, MongoDB will include it in If subsequent fields do not have the indexed field, and you have set {dropDups: true}, MongoDB will remove these documents from the collection when creating the index. Index Features: TTL indexes are special indexes that MongoDB can use to automatically remove documents from a collection after a certain amount of time. The indexed field must be a date type. MongoDB provides “geospatial indexes” to support location-based and other similar queries in a two dimensional coordinate systems. To create a geospatial index, your documents must have a coordinate pair. Text index. MongoDB provides text indexes to support the search of string content in documents of a collection. text indexes are case-insensitive and can include any field that contains string data. text indexes drop language-specific stop words (e.g. in English, “the,” “an,” “a,” “and,” etc.) and uses simple language-specific suffix stemming. When developing your indexing strategy you should have a deep understanding of: • The application’s queries. • The relative frequency of each query in the application. • The current indexes created for your collections. • Which indexes the most common queries use. To determine whether a query is a covered query, use the explain() method. If the explain() output displays true for the indexOnly field, the query is covered by an index, and MongoDB queries only that index to match the query and return the results. from disk. For the fastest processing, ensure that your indexes fit entirely in RAM so that the system can avoid reading the index

Disadvantages Immaturity (?) No Consistency between collections
Indexes take up a lot of RAM (All available) Size-limitations No Stored Procedures No Transaction No Triggers GUI Tools are not flexible Конечно же MongoDB обладает рядом недостатков. Среди этих недостатков можно выделить следующие пункты. 1) Незрелый. MongoDB очень молодой продукт. Он существует всего 5 лет на рынке. В нём встречаются баги, появляются новые фичи. Его можно использовать в продакшене, но очень осторожно. Этот недостаток, можно смело сделать плюсом, так как темп разработки высокий, проект пишут не только волонтеры, но и компания людей на полной занятости. Можно быстро рассчитывать на быстрый багфикс, помощь в решении проблем. Также доступна коммерческая поддержка. Индексы в MongoDB хранятся в памяти. С одной стороны, это увеличивает скорость поиска, если индексов не много, но если же их много, они могут быстро занять весь допустимый объем ресурсов. Но также, если на сервере много RAM, тем выше производительность базы данных. Ограничение на размер документа – 16МБ, а также на 32-битных машинах, максимальный размер одной БД – 2 Гб. Отсутствие транзакций. Атомарные операции поддерживаются только на уровне одного документа.

Advanced Data Modeling

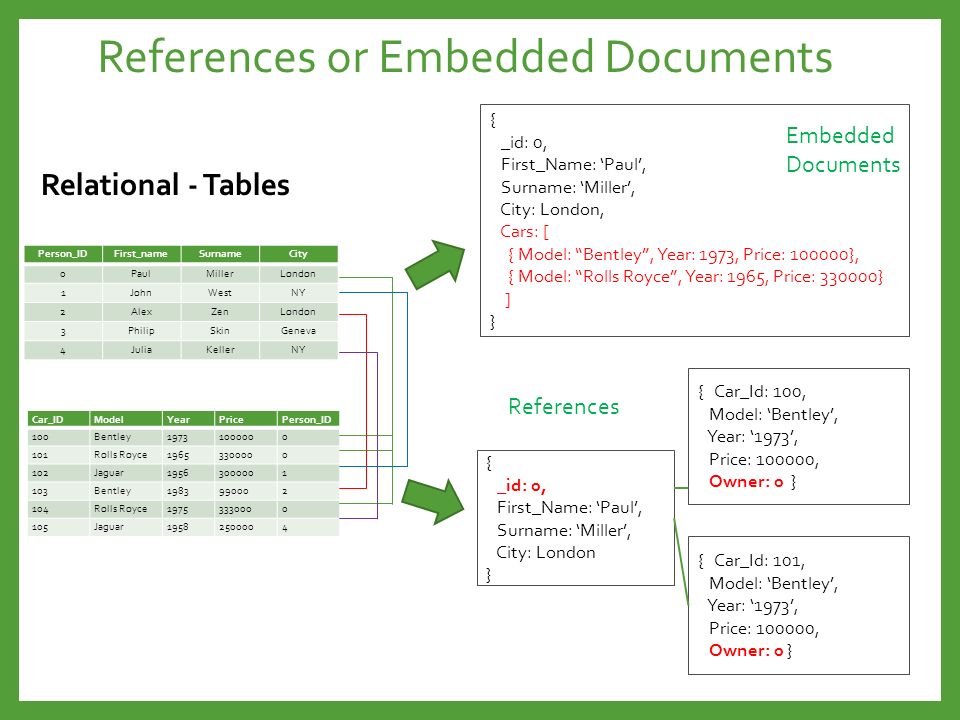

References or Embedded Documents
Sitecore Content Management Solutions References or Embedded Documents { _id: 0, First_Name: ‘Paul’, Surname: ‘Miller’, City: London, Cars: [ { Model: “Bentley”, Year: 1973, Price: }, { Model: “Rolls Royce”, Year: 1965, Price: } ] } Embedded Documents Relational - Tables Person_ID First_name Surname City Paul Miller London 1 John West NY 2 Alex Zen 3 Philip Skin Geneva 4 Julia Keller { Car_Id: 100, Model: ‘Bentley’, Year: ‘1973’, Price: , Owner: 0 } References Car_ID Model Year Price Person_ID 100 Bentley 1973 100000 101 Rolls Royce 1965 330000 102 Jaguar 1956 300000 1 103 1983 99000 2 104 1975 333000 105 1958 250000 4 { _id: 0, First_Name: ‘Paul’, Surname: ‘Miller’, City: London } { Car_Id: 101, Model: ‘Bentley’, Year: ‘1973’, Price: , Owner: 0 } Ключевым решением в проектировании БД для MongoDB является вопрос объединять данные в одну коллекцию или разбивать на несколько коллекций и снабжать ссылками, другими словами нормализовать или не нормализовать данные. В MongoDB по-прежнему нет внешних ключей, а ссылка это просто поле со значением id-шника (с ссылкой) на другую запись в другой коллекциий. По-прежнему нет Join и нет транзакций. Если представить привычную нам реляционную базу данных, то в ней данные обычно хранятся в нормализованном виде. Что бы связать данные между собой используют Foreign Keys. Что бы ту же модель перенести на документно-ориентированную, может возникнуть вопрос объеденять ли все данные в один документ, или же хранить их в нормализованном виде, аналогично как в реляционных базах данных. Ранее, МонгоДБ заявляли, что не нужно тратить время на проектирование базы. Гибкая схема, даёт возможность гибкой разработки. Набравшись опыта хорошего и не очень, теперь МонгоДБ заявляет о необходимости тщательного проектирования. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

References - Normalization in MongoDB
Sitecore Content Management Solutions References - Normalization in MongoDB Такая структура данных, очень напоминает реляционную модель. Очень всё удобно, данные хранятся по смыслу в разных коллекциях, НО ключевым моментом, который не стоит забывать – это Атомарность операций записи на уровне документа. Невозможно затронуть более чем одну коллекцию в процессе добавления данных. Это означает, что в данном примере, что бы добавить данные одного пользователя необходимо выполнить 3 независимые операции записи. На этом слайде показан пример проектирования коллекций БД используя ссылки. В 2-х словах о минусах этого подхода. Чтобы вычитать все данные о пользоватиле, нужно будет выполнить 3 независимых запроса, нужен механизм поддержки консистентности данных. Но эта же схема может дать больше производительности при точечных???? О минусах и плюсах поговорим позже. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

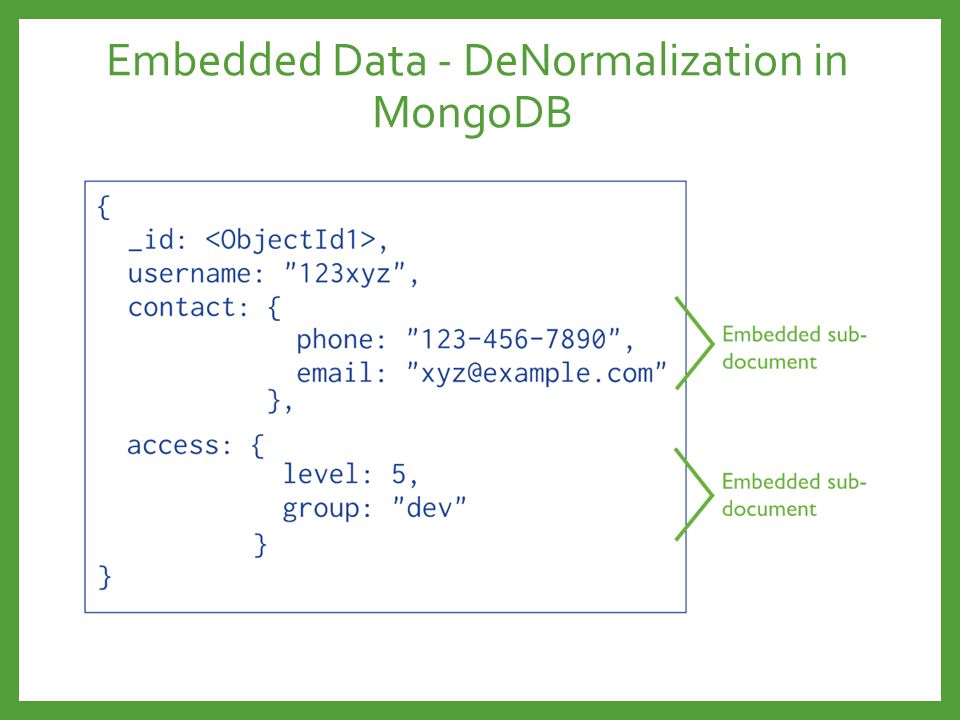

Embedded Data - DeNormalization in MongoDB
Sitecore Content Management Solutions Embedded Data - DeNormalization in MongoDB Что же касается вложенных документов, то такая схема реализации при помощи вложения данных о пользователи в документ, при помощи под-документов. Такая схема позволяет добавлять и манипулировать данными при помощи лишь одной операции. Вы спросите, всё конечно здорово. И если данные можно добавить и вычитать одной операцией, зачем пытаться всё усложнить и разбивать данные по коллекциям. Давайте рассмотрим следующий слайд. А теперь давайте поговорим, о факторах которые могут повлиять на решение, объединять ли данные в одном документе или хранить данные в нескольких документах. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

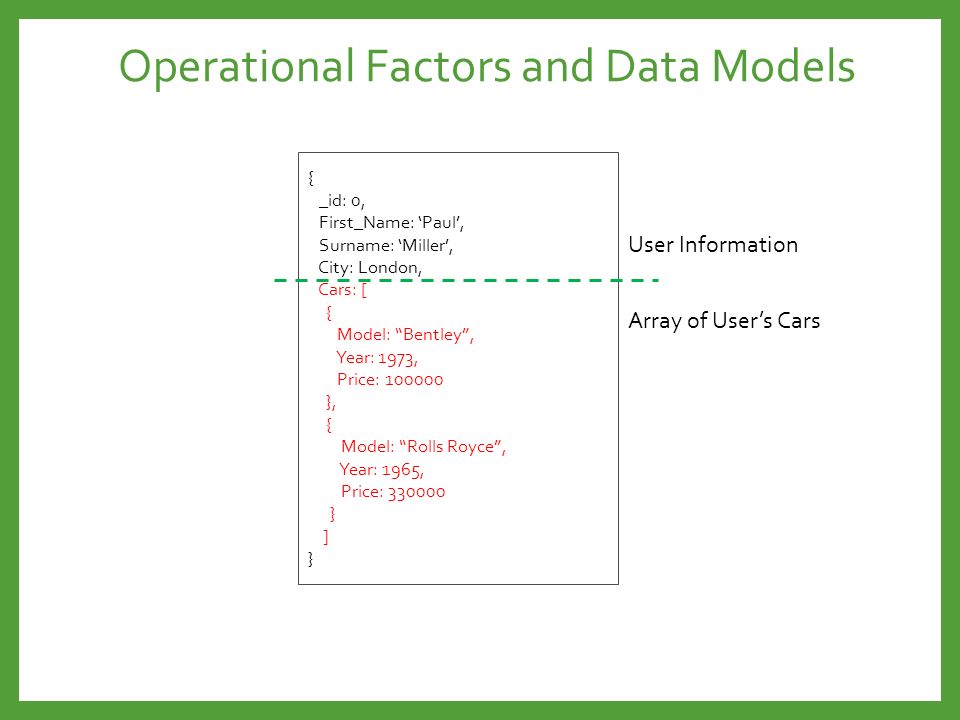

Operational Factors and Data Models
Sitecore Content Management Solutions Operational Factors and Data Models { _id: 0, First_Name: ‘Paul’, Surname: ‘Miller’, City: London, Cars: [ Model: “Bentley”, Year: 1973, Price: }, Model: “Rolls Royce”, Year: 1965, Price: } ] User Information Array of User’s Cars Существует ряд факторов влияющих на выбор того или инного подхода. Рассмотрим пример из предыдущего слайда. В этом документе мы описываем владельца автомобилей. В одном и том же документе у нас хранится информация о пользователе, а также о его машинах. Условно этот документ можно поделить на 2 части: Информация о владельце и информация о его автомобилях. После анализа данных, вот к чему мы пришли: 1 – Данные о пользователе более или менее статичны. Т.е. Фамилию или город человек естественно может поменять, но делают это крайне редко 2 – Набор автомобилей – динамический. Т.к. Количество их зависит от толщины кошелька. Автомобили могут быть, а могут и не быть. Их может быть 0, а может быть и 100. Т 3 – Информация об автомобилях не уникальна. Количество выущенных Бенкли, 1973 года может быть достаточно большим. И если объеденять данные в одном документе, то одна и таже информация будет дублироваться в других документах. А теперь давайте рассмотрим факторы, по которым определим правильная ли объеденять подобные данные в одни документ. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

Document – Growth (mMapv1)
Sitecore Content Management Solutions Document – Growth (mMapv1) Padding Disk Relocated document on disk Fragmented Storage Insert elements to Cars Array Insert elements to Cars Array Документы в MongogDB хранятся в памяти. Когда создаётся документ, он сохраняется в память и выделяется дополнительное место на диске, на случай, если документ будет увеличиваться. Все документы изначально сохраняются на диске друг за другом. Экстра место или так называемый padding, позволяют сохранять дополнительные данные, без перемещения документа по диску. В случае добавления данных в документ без его перемещения, операцию update называют in-place update. Такой апдейт является очень быстрым. Когда же данных становится слишком много и они не помещаются в выделенную память, происходит процесс перевыделения памяти и перемещения документа в подходящее место. Если архитектура приложения подразумевает постоянное добавление данных в документы, это может привести к существенной фрагментации хранилища, что может сказаться на производительности. Правило №1: Модель данных должна избегать существенного роста документа, когда это возможно. Каким же образом можно избежать роста документов? В этому случае при проектировании модели, можно воспользоваться референсами между документами, т.е. нормализовать данные, нежели чем использовать денормализацию. Бывают случае, когда роста документво не избежать и нормализовать данные ну совсем не выходит, тогда можно повлиять на стратегию выделения padding. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

Sitecore Content Management Solutions

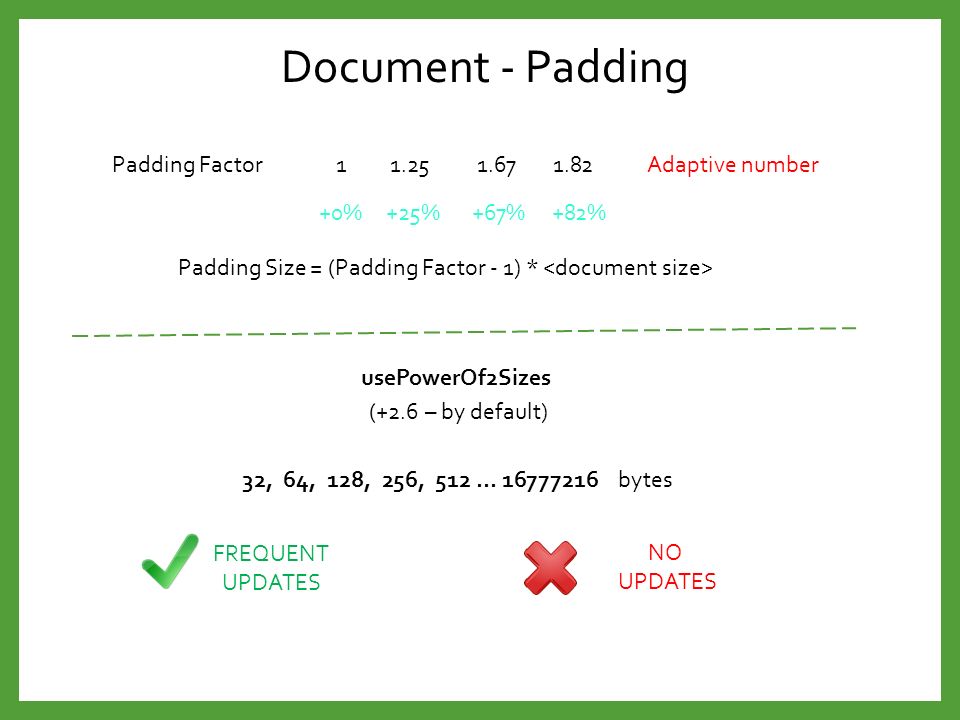

Document - Padding Padding Factor 1 1.25 1.67 1.82 Adaptive number +0% +25% +67% +82% Padding Size = (Padding Factor - 1) * <document size> usePowerOf2Sizes (+2.6 – by default) 32, 64, 128, 256, bytes FREQUENT UPDATES NO UPDATES Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

Rule: Data models should avoid document growth when possible, use references between data Sitecore Content Management Solutions Use references between data rather than a denormalized data model. { _id: 0, First_Name: ‘Paul’, Surname: ‘Miller’, City: London, Cars: [ Model: “Bentley”, Year: 1973, Price: }, Model: “Rolls Royce”, Year: 1965, Price: } ] Point of document growth +1 to use References { _id: 789, Model: “Bentley”, Year: 1973, Price: Owner: 0 } Правило №1: Модель данных должна избегать существенного роста документа, когда это возможно. Каким же образом можно избежать роста документов? В этом случае при проектировании модели, можно воспользоваться референсами между документами, т.е. нормализовать данные, нежели чем использовать денормализацию. Бывают случае, когда роста документво не избежать и нормализовать данные ну совсем не выходит, тогда можно повлиять на стратегию выделения padding. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

Atomicity of Write Operations
Sitecore Content Management Solutions Products Orders { _id: 1234, product: ‘laptop’, price: ‘1500$’ count: 12 … } { _id: 777, productId: 1234, user: 222 … } + -1 In MongoDB, write operations are atomic at the document level, and no single write operation can atomically affect more than one document or more than one collection. A denormalized data model with embedded data combines all related data for a represented entity in a single document. This facilitates atomic write operations since a single write operation can insert or update the data for an entity. Normalizing the data would split the data across multiple collections and would require multiple write operations that are not atomic collectively. Вторым фактором влияющием на решение объединять или нормализовать данные. Это фактор атомарности операций. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

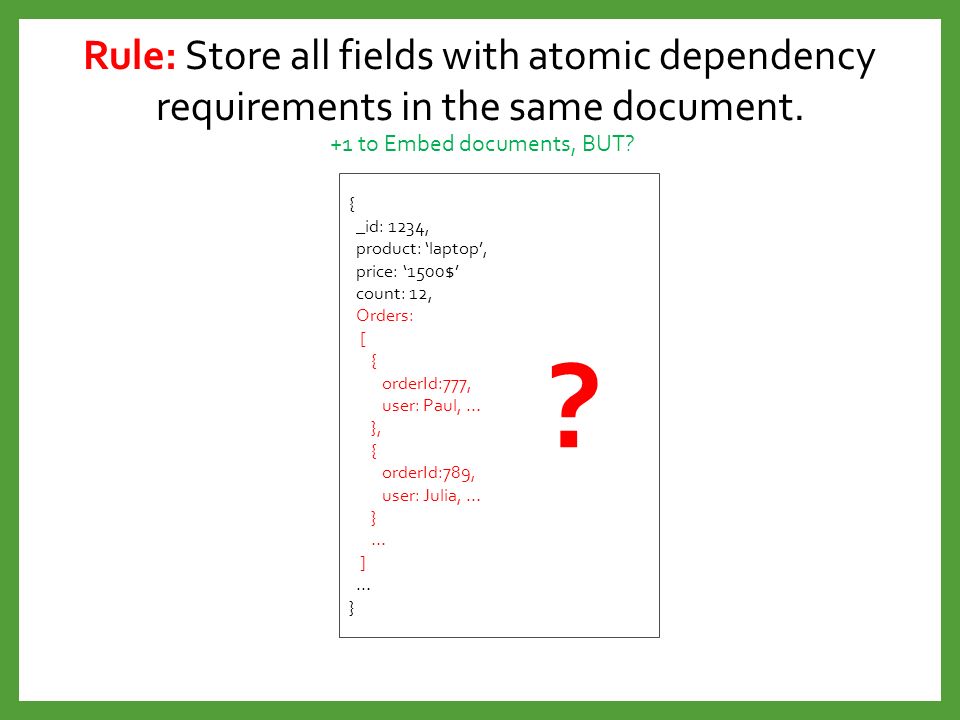

Rule: Store all fields with atomic dependency requirements in the same document. +1 to Embed documents, BUT? { _id: 1234, product: ‘laptop’, price: ‘1500$’ count: 12, Orders: [ orderId:777, user: Paul, … }, orderId:789, user: Julia, … } … ] ? Иногда объединение данных в один документ является нормальным и естественным действием, но в случае с заказами и с машинами. Вот примеры документов из предедыдущих слайдов.... И вот вопрос, значит хранить данные с динамическими массивами это плохо, т.к. Потенциально может привести к фрагментации данных на диске, но разъединять данные потенциально плохо, т.к. может привести к неконсистенции данных, а также потребовать множество реквестов, вместо одного. Как же быть? Вот тут вступает в дело анализ системы. Количество заказов может расти, также как и количество машин у владельца. Большинство систем на программном уровне будут отслеживать консистентность данных и выполнять ролл бэк при необходимости. В других же системах, например банковских данные должны апдейтиться одновременно, а лучшего способа чем использовать один документ нет. В примере с машинам, нет необходимости объединять все данные вместе. Подсчёт автомобилей можно выполнить и после восстановления системы, и потеря этих данных не является критической. А вот для интернет-магазина вопрос большой. Кол-во заказов может привести в фрагментации данных, т.е. -1 к объединению данных, но подсчёт оставшихся лэптопов, это 2-ая операция, 2-ой реквест и это может послужить +1 к тому что бы объеденить данные. Выбор остаётся за архитектором. Существуют паттерны проектирования систем, позволяющие искусственным образом выполнять транзакции в системе. Когда объединить данные в одну коллекцию нет необходимости, но консистентность данных имеет наивысший приоритет. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

Two-Phase Commit (transaction-like semantics)
Products Transactions Orders { _id: 1234, product: ‘laptop’, price: ‘1500$’ count: 11, pendingTransactions: [] } { _id: 1234, product: ‘laptop’, price: ‘1500$’ count: 11, pendingTransactions: [‘345’] } { _id: 1234, product: ‘laptop’, price: ‘1500$’ count: 12, pendingTransactions: [] … } { _id: 345, product: ‘laptop’, order: 222, count: 1, state: ‘done’ … } { _id: 345, product: ‘laptop’, order: 222, count: 1, state: ‘committed’ … } { _id: 345, product: ‘laptop’, order: 222, count: 1, state: ‘pending’, … } { _id: 345, product: ‘laptop’, order: 222, count: 1, state: ‘initial’, … } { _id: 777, productId: 1234, user: 222, pendingTransactions: [] … } { _id: 777, productId: 1234, user: 222, pendingTransactions: [‘345’] … } + -1 1 6 7 5 4 2 3 Requests count

MongoDB is not a silver bullet solution to all your database problems

One-to-One Relationship
Sitecore Content Management Solutions One-to-One Relationship { _id: 583, name: ‘Andrey’ sex: ‘male’, age: 25 } { _id: 583, name: ‘Andrey’ sex: ‘male’, age: 25 bio…: height: 170, weight: 53, …. } Rule: Use Embedded documents 2 requests User { user_id: 583, height: 170, weight: 53, … } 1 request Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

One-to-Many Relationship
Sitecore Content Management Solutions { _id: 583, name: ‘Andrey’ sex: ‘male’, age: 25 } { _id: 583, name: ‘Andrey’ sex: ‘male’, age: 25 address: [ Card_N: …. }, Card_N:…. } ] Rule: Use Embedded documents 2 requests { user_id: 583, Card_N:…, Type: Credit, … } { user_id: 583, Card_N: … Type: Debit, … } 1 request Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

Many-to-Many Relationship
Sitecore Content Management Solutions Author Author { _id: 583, author: ‘O’reilly’ books: [ book: …. }, book:…. } { _id: 583, name: ‘O’reilly’ } { _id: 792, name: ‘Deitle’ } Rule: Use Referrences { book:…, authors: [583, 792] … } { book: …, authors: [792] … } Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

References or Embedded Documents
Sitecore Content Management Solutions References or Embedded Documents Embedded Documents References Do not use follow-up requests Avoid document growth and data fragmentation Data consistency anytime One-to-One relationship One-to-Many relationship Many-to-Many relationship Read operations are preferable Avoid data duplication Large hierarchical data set When developing a data model, analyze all of your application’s read operations and write operations in conjunction with the following considerations. Document Growth Atomicity Sharded Key Index Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.”

Performance Characteristics

Sharding Shard key - ? Shard key – ‘name’ { _id: ‘12345’,
name: ‘Kate’, age: 25 } Shard key - ? Shard key – ‘name’ Get documents with ‘age’ = 25 Get documents with ‘name’ = ‘Kate’

Rule: Analyze queries and choose the most popular query parameter(s) as shard key

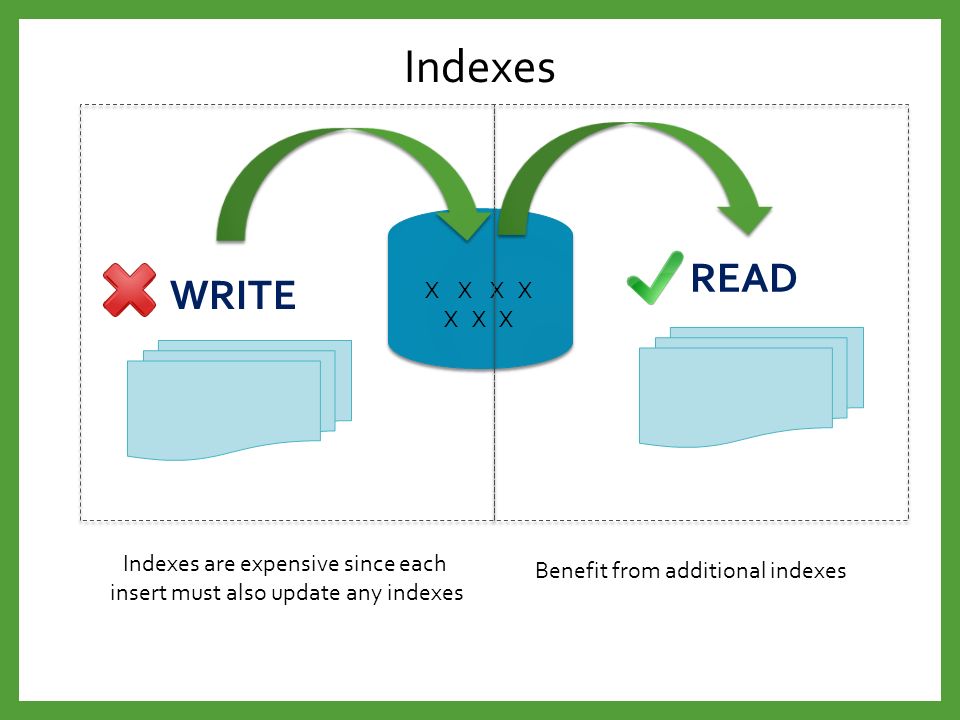

Indexes READ WRITE X X X X X X X Indexes are expensive since each
insert must also update any indexes Benefit from additional indexes

Rule: Analyze index impact and add only
Indexes READ WRITE X X X X X X X X X X Rule: Analyze index impact and add only necessary indexes.

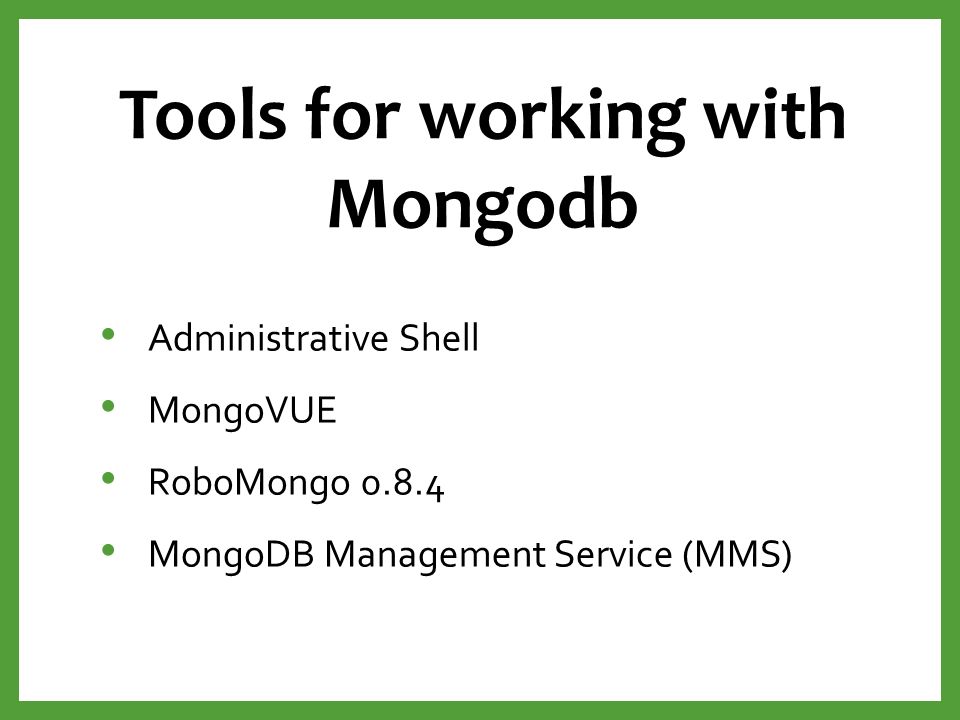

Tools for working with Mongodb
Administrative Shell MongoVUE RoboMongo 0.8.4 MongoDB Management Service (MMS) Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

MongoVUE http://www.mongovue.com/
MongoVUE – Windows приложение, позволяющее представлять данные в виде дерева, или в табличной форме, привычной для пользователей пришедших из реляционных таблиц, а также обычным текстовым форматом. Есть возможность сохранять запросы для дальнейшего использования. Самое приятное то, что Сайткор предоставляет лицензии для более расширенного использования MongoVUE.

Robomongo Robomongo, на мой взгляд, одно из самых удобных приложений. Также как и MongoVUE он поддерживает отображение данных в древовидном виде, в табличном и в текстовом. Также позволяет сохранять запросы. Самой прикольной фичей у Robomongo является встроенный shell, который позволяет использовать привычные команды. Незрелость UI, даже прослеживается в его версии 0.8.4, т.е. этот продукт не выпускался ни разу с мажорной версией. Естественно в нём много недоработок. В будущем, при активной поддержке, это приложение можно будет зачислить к числу наилучших приложений для MongoDB.

MongoDB Management Service (MMS)
Мониторинг является критическим компонентом в системной администрации баз данных. MMS (MongoDB Management Service) – набор сервисов в облаках для управления MongoDB системой. MMS предоставляет мониторинг, backup функциональность и recovery функциональность, помогая пользователю оптимизировать кластера и уменьшать операционные риски. MMS пользователи могут визуализировать производительность базы данных и настраивать alerts, которые извещают когда определенные метрики выходят из нормального диапазона. MMS доступна как под управление cloud сервисов, так и дексктоп-приложение входящее в состав MongoDB Enterprise.

Drivers Ruby Python Perl Haskell
MongoDB содержит драйвера для работы с ним для множества языков программирования. MongoDB.org поддерживает языки С, С++, Java, Perl, Python, соответственно .NET C# и другие. Ещё больше языков поддерживает Community, среди них Delphi, ActionScript, Objectve C, MatLab и другие. Haskell Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

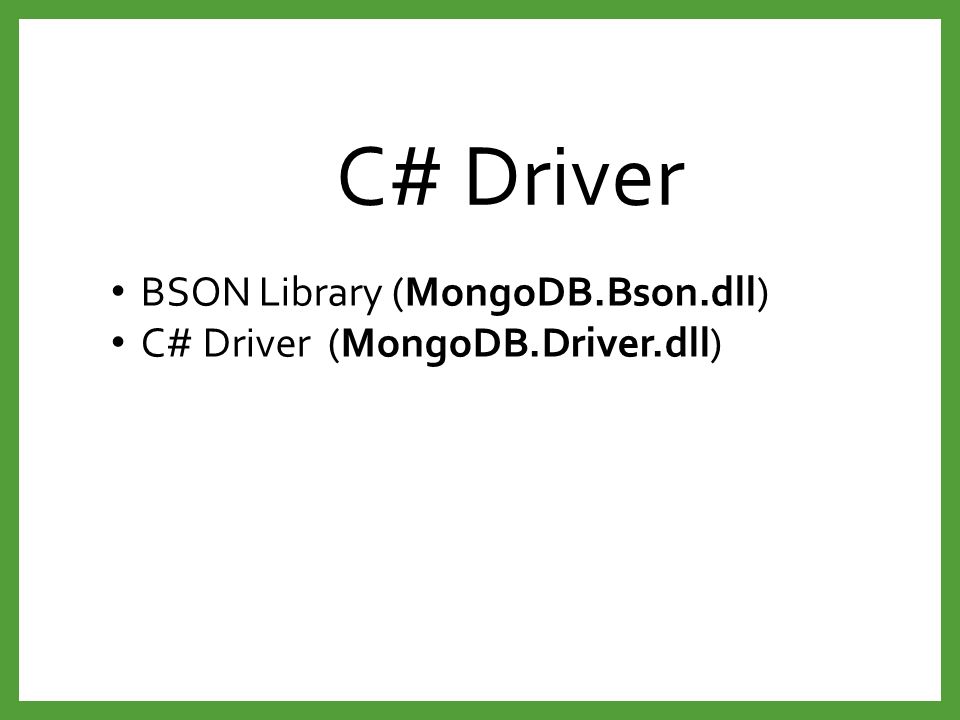

C# Driver BSON Library (MongoDB.Bson.dll)
C# Driver (MongoDB.Driver.dll) C# Driver состоит из двух библиотек: BSON Library и C# Driver. Библиотека BSON может быть использована независимо от драйвера, если в этом есть необходимость. Откроем студию и запустим простенькую программку написанную при помощи библиотек C# Driver. В этом примере мы просто подключаем необходимые namespaces, создаем коннекшн к базе данных и добавляем документы в коллекцию и считываем только-что добавленные данные. Sitecore is a trademark of Sitecore A/S. All other brand and product names are the property of their respective holders. Copyright © Sitecore A/S. All Rights Reserved.

Useful Resources https://university.mongodb.com/
Webinars, free online courses, News, etc. Documentation, Downloads (Mongo and Drivers) Online Book with base information (Russian language)
