Командный интерфейс

Командный интерфейс — это основное средство навигации пользователя по функциональности конфигурации. В системе 1С:Предприятие он строится на основе подсистем. Разработчик должен создать в конфигурации иерархию подсистем, отражающую для пользователя структуру функциональности прикладного решения.

Все прикладные объекты конфигурации (справочники, документы, отчеты и т. д.) привязываются разработчиком конфигурации к подсистемам. Иерархия подсистем должна отражать структуру функциональности именно так, как она будет представляться пользователю.

Уже на основе этой информации (структуры подсистем и привязки объектов к подсистемам) платформа автоматически строит командный интерфейс для пользователя. Пользователю отображается структура прикладного решения (иерархия подсистем) и предоставляются стандартные команды доступа к функциональности прикладных объектов (вызов списков справочников, документов, открытие отчетов, обработок и т.

 д.). Однако разработчик, разумеется, может отредактировать предлагаемое системой построение командного интерфейса (изменить порядок, видимость команд). Для этого предназначен целый ряд редакторов командного интерфейса, которые позволяют настраивать различные части интерфейса программы.

  • Редактор командного интерфейса конфигурации предназначен для настройки панели разделов. Он позволяет задать состав, порядок разделов и их видимость в разрезе ролей. Подробнее…
  • Редактор командного интерфейса основного раздела предназначен для настройки команд начальной страницы. Для панели функций текущего раздела он позволяет задать состав команд, их порядок и видимость команд в разрезе ролей. Подробнее…
  • Редактор командного интерфейса предназначен для настройки команд какой-либо подсистемы. Он позволяет задать состав команд, их порядок и их видимость в разрезе ролей для панели функций текущего раздела.
     Подробнее…
  • Редактор «Все подсистемы» позволяет работать одновременно со всеми подсистемами конфигурации. Подробнее…

Сами команды, включаемые в командный интерфейс (открытие списков, ввод новых объектов, открытие отчетов и т. д.), предоставляются системой автоматически. Но разработчик может создать свои команды, которые будут включаться в командный интерфейс. Для этого у прикладных объектов в метаданных появилась новая ветка — Команды.

Управление интерфейсом

Декларативная модель построения интерфейса позволяет автоматически адаптировать интерфейс для конкретного пользователя. Для этого предусмотрено несколько возможностей.

Автоматический учет ролей / прав

Прежде всего, система автоматически учитывает при построении интерфейса права пользователя. Например, из командного интерфейса исключаются команды для доступа к объектам, которые пользователю недоступны.

Если для роли Продавец назначены только права, необходимые для ввода и проведения документа Поступление товаров, а также для просмотра справочников Товары, Контрагенты и работы с календарем, то все недоступные объекты автоматически исключается системой из командного интерфейса.

Кроме того, в системе существует возможность установки прав на отдельные реквизиты объектов. Используя эту информацию, система сама исключает или делает недоступными для редактирования соответствующие поля в формах, а также исключает колонки из списков и отчетов.

Видимость по умолчанию

Для различных интерфейсных элементов системы (команд, элементов формы) настраивается видимость по умолчанию для отдельных ролей. Это позволяет, в зависимости от ролей пользователя, предоставить ему наиболее важную часть функциональности, оставляя возможность включения видимости тех элементов, которые изначально для него не отображаются.

Функциональные опции

Механизм функциональных опций позволяет определить в конфигурации ту функциональность, которая может использоваться или не использоваться при внедрении в зависимости от потребностей конкретной организации. Различные элементы конфигурации (объекты, реквизиты, команды) могут быть привязаны к функциональным опциям. При внедрении можно управлять включением и выключением функциональных опций в конкретной информационной базе. Система при этом будет автоматически включать и выключать отображение всех соответствующих элементов интерфейса (полей, команд, колонок списков, элементов отчетов). Подробнее…

Пользовательская настройка

Стандартной возможностью, которая предоставляет система пользователю, является настройка внешнего вида командного интерфейса. Возможна настройка всех основных элементов интерфейса: панели разделов, начальной страницы и панели функций текущего раздела.


Интерфейс 1С и подсистемы 1С

Когда пользователь заходит в 1С в режиме Предприятие, чтобы начать работать, то в первую очередь он видит интерфейс программы.

В программировании под словом интерфейс могут иметь ввиду несколько разных значений. Мы сейчас имеем ввиду «интерфейс пользователя».

Интерфейс пользователя – это все окна, меню, кнопки и прочее, с чем пользователь работает непосредственно в программе.

Дизайн интерфейса – это использованный шрифт, цвет, фоновая картинка и другие элементы декора. Дизайн не влияет на состав интерфейса.

В платформе 1С реализованы два разных механизма интерфейса пользователя, которые используются в разных клиентах 1С. В толстом клиенте 1С свой интерфейс, в тонком (и веб клиенте) – свой.

Поговорим сегодня о пользовательском интерфейсе 1С.



Интерфейс 1С

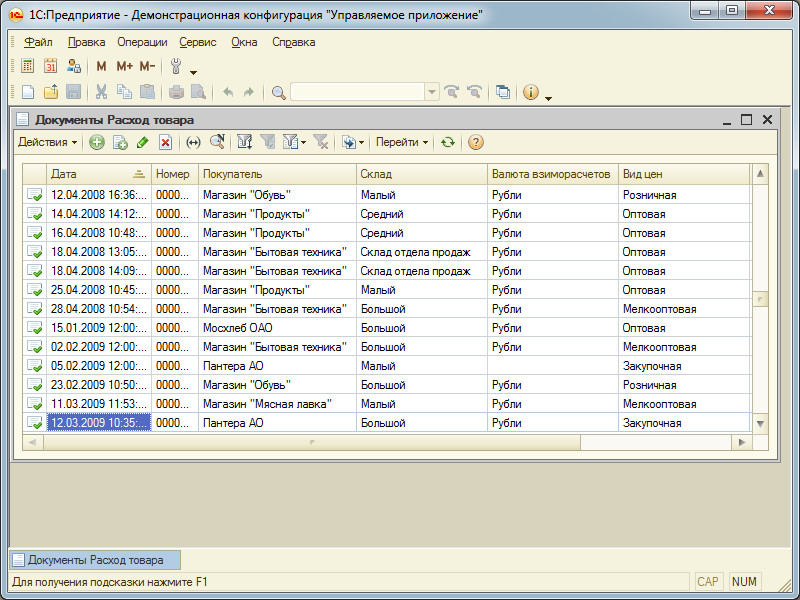

Интерфейс 1С толстого клиента выглядит так.

В него входят:

  • Главное меню
  • Панели.

Рабочий стол, используемый в некоторых конфигурациях (бухгалтерия, зарплата) не является частью интерфейса 1С, это обработка, которая делается программистом отдельно и которая открывается в 1С на полный экран в момент входа в программу.

В конфигураторе интерфейс 1С находится в ветке Общие/Интерфейсы.

Программист создает интерфейс 1С с определенным названием и при создании пользователя указывает интерфейс 1С по умолчанию этого пользователя.

В свойствах интерфейса 1С есть галочка «Переключаемый». Если интерфейс 1С не переключаемый (галка снята), то его видят все пользователи, даже если им назначен другой интерфейс 1С. При этом пользователь видит оба интерфейса слитые в один.

При добавлении интерфейса 1С Вы видите список панелей. Всегда есть панель по-умолчанию, на ней располагается главное меню программы.

Если добавить еще панели – то они будут отображены панелями (с кнопками).

При добавлении нового интерфейса 1С с нуля открывается конструктор, который помогает сконструировать меню проставив галочки по нужным объектам.

При редактировании существующего меню, пункты добавляются поштучно, так как при повторном вызове конструктора он пересоздает меню с нуля.

При добавлении верхнего пункта меню, в свойствах можно выбрать одно из типовых меню – Файл, Операции, Сервис, Окна, Справка.

После добавления кнопки или пункта меню нужно выбрать выполняемое действие. Действие может быть двух видов.

Если Вы хотите, чтобы в результате нажатия открывался объект 1С – справочник, документ или отчет – нужно нажать кнопку с тремя точками и выбрать нужный объект, а также нужную форму (возможное действие объекта).

Если Вы хотите, чтобы в результате нажатия выполнялась произвольная команда – нажмите лупу. Функция обработчик команды может располагаться в модуле приложения или в общем модуле. После выбора модуля в нем будет создана функция обработчик, модуль будет открыт для редактирования.



Управляемый командный интерфейс 1С

В новой версии 1С 8.2 появились новые виды клиентов – тонкий (управляемый) клиент 1С и веб клиент 1С.

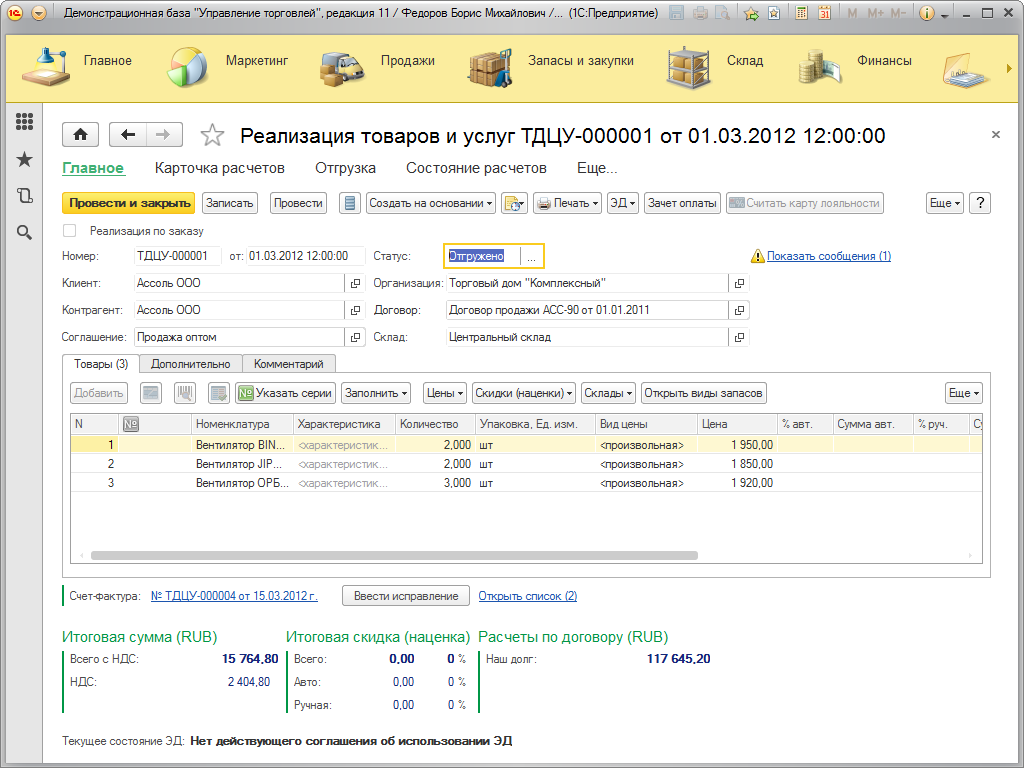

Интерфейс 1С тонкого клиента выглядит так.

Интерфейс 1С веб клиента выглядит так.

В идеале они одинаковы, и, как видно, сильно отличаются от интерфейса 1С толстого клиента.

Он теперь состоит не только из меню и панелей, а из:
1) Список разделов учета
2) Навигации по выбранному разделу
3) Команд на выполнение в текущем разделе
4) Формы для выполнения текущей операции.

Для формирования интерфейса 1С управляемого клиента больше не используется объект 1С «Интерфейсы», он формируется сложно, на основании множества настроек, сделанных в конфигурации.

Дело в том, что теперь интерфейс 1С является единым для всех пользователей и при этом динамическим, работающим в зависимости от набора прав пользователя и доступных ему для выполнения команд.

Также можно сказать, что он формируется на основе команд 1С, поэтому его также называют командный интерфейс 1С.



Подсистемы 1С

Основой управляемого командного интерфейса 1С является список разделов учета. Например – деньги и товары, два раздела учета.

В конфигурации за разделы учета отвечает объект 1С Подсистемы, который находится в ветке Общие/Подсистемы 1С.

Создав подсистему 1С, в нужных справочниках и документах, на закладке Подсистемы 1С в конструкторе объекта Вы можете включить их в эту подсистему 1С. Это значит, что они относятся к этому разделу учета. Объекты могут быть включены в несколько подсистем 1С.



Интерфейс 1С Бухгалтерия 8.3: виды и настройка

Программа 1С:Бухгалтерия предприятия 3.0 может выглядеть по-разному в зависимости от внешнего вида — интерфейса. В статье разберем, какие виды интерфейсов бывают и как их менять.

Виды интерфейсов 1С 8.3

В программе есть два вида интерфейса:

  • Такси — это основной и наиболее часто используемый вариант.
  • Формы в закладках.

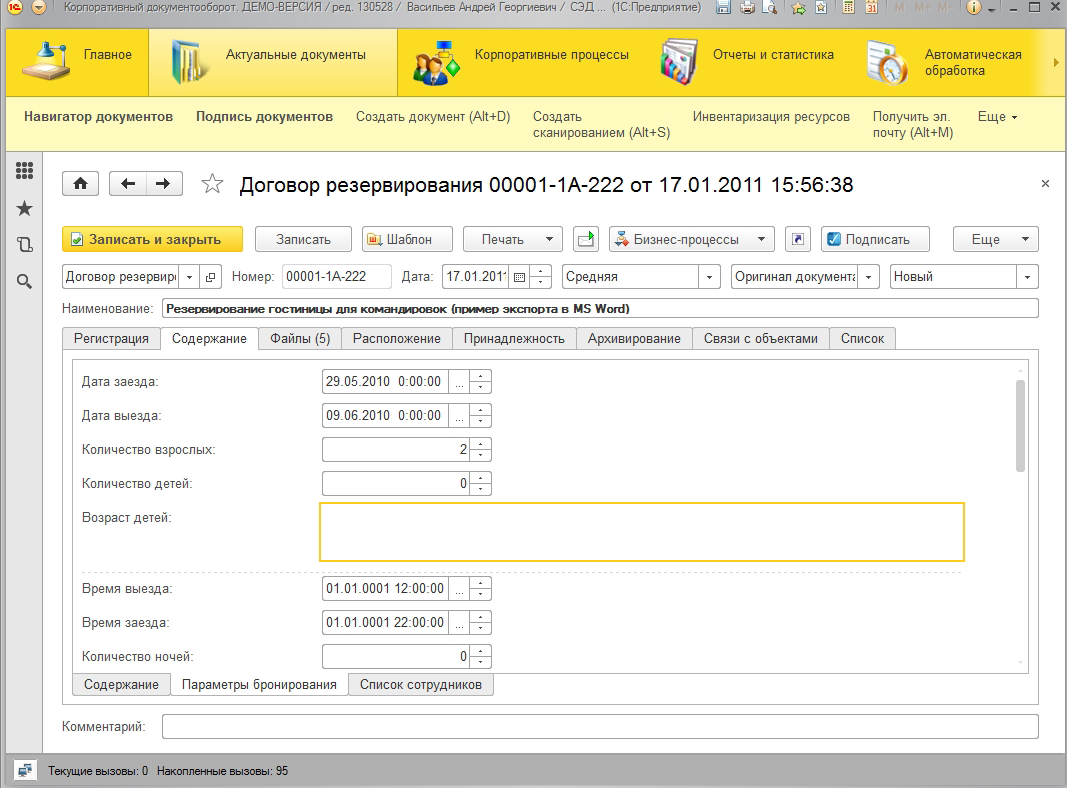

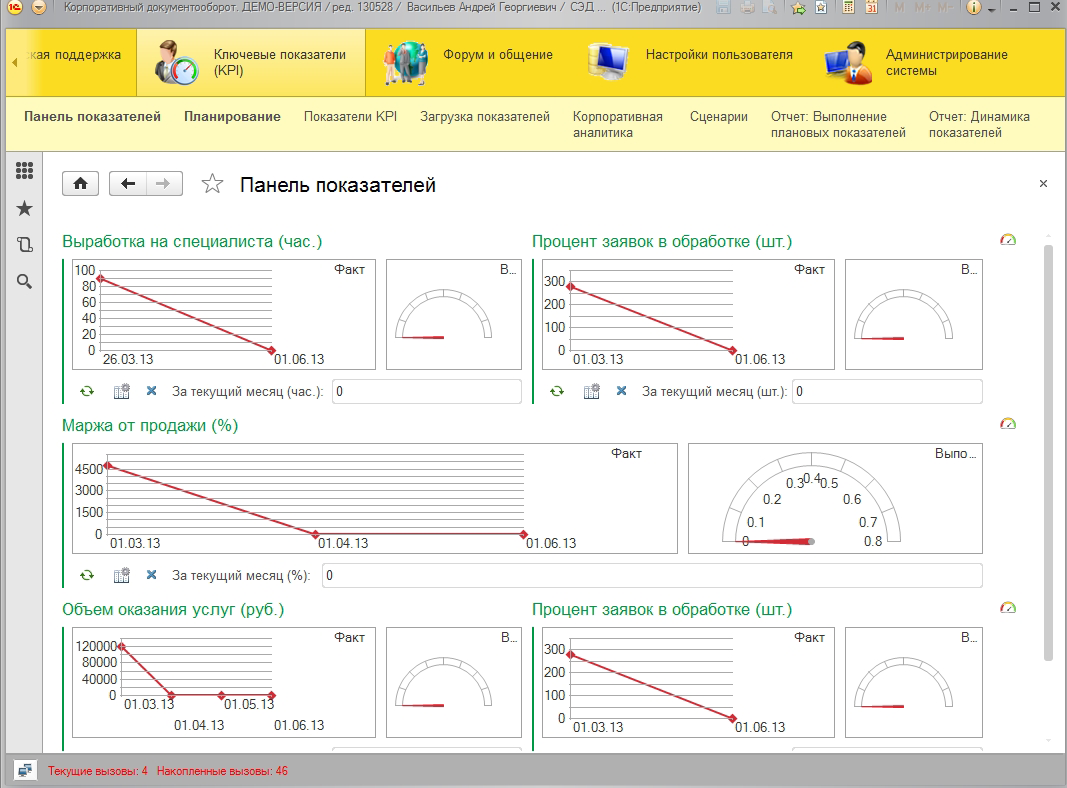

Такси выглядит так:

Формы в закладках выглядит так.

Как поменять интерфейс Такси на Формы в закладках и наоборот

Для смены вида программы с Такси на Формы в закладках зайдем в меню «Сервис и настройки — Настройки — Параметры».

Получите 267 видеоуроков по 1С бесплатно:

Здесь мы можем поменять вид.

Переключаемся на вариант «Формы в закладках» и нажимаем кнопку «Перезапустить».

1С автоматически откроется в новом интерфейсе.

Чтобы перейти с Формы в закладках в Такси выполняем такие же действия. Отметим, что меню в этом случае находится слева.

Изменяем внешний вид и перезапускаем программу.

Другие варианты интерфейса

В программе есть и другие варианты интерфейса — они являются дополнением к существующим и влияют на функциональность программы.

Зайдем в меню «Администрирование — Настройки программы — Интерфейс».

Здесь нам доступны 3 варианта.

Для переключения выбираем нужный вариант и нажимаем «Перезапустить».

Полный

Это максимальный интерфейс, в котором можно включить и при необходимости отключить любые возможности программы. Это стандартное отображение 1С.

Аналогичный 1С:Бухгалтерии 7.7

Вид, в котором меню именуются как в старой версии программы. Подходит для тех, кто привык к прежней 1С.

Выглядит так.

При этом интерфейсы «Полный» и «Аналогичный 1С:Бухгалтерии 7.7» доступны и для Такси, и для Форм в закладках.

Простой

Упрощенный вариант, в котором доступны только наиболее нужные разделы. Подходит, если в организации ведется простой учет. Выглядит так.

Видно, что в этом случае названия меню максимально простые и понятные и их немного.

Простой интерфейс доступен только в Такси.

Также отметим, что в простом интерфейсе и интерфейсе 1С:БП 7.7 доступны не все возможности программы.

Некоторые функции используются только в полном интерфейсе.

Проверить доступность можно в настройках функциональности программы.

Если для конкретной функции стоит отметка «Полный интерфейс», то в других вариантах она не будет доступна.

Теперь вы знаете, какой вариант и когда можно использовать.

К сожалению, мы физически не можем проконсультировать бесплатно всех желающих, но наша команда будет рада оказать услуги по внедрению и обслуживанию 1С. Более подробно о наших услугах можно узнать на странице Услуги 1С или просто позвоните по телефону +7 (499) 350 29 00. Мы работаем в Москве и области.

Что такое интерфейс в 1С

Интерфейс пользователя 1С – это набор команд в меню, командных кнопок и возможности их настройки. Проще говоря, пользовательский интерфейс 1С — это средство общения человека и программы.

Бухгалтер в процессе работы нажимает элементы меню, а программа в свою очередь как-то реагирует на эти нажатия.

В основу работы типовых конфигураций заложены общие принципы работы интерфейсов. Если пользователь 1С Бухгалтерии 8 имеет опыт работы с одной конфигурацией, то ему будет достаточно просто разобраться с работой в другой конфигурации восьмой платформы, при условии, конечно, что он знаком с самим учетом в предметной области.

С другой стороны, интерфейсы 1С имеют особенности, знание которых существенно поможет начинающим пользователям при работе:

1. Многие конфигурации 1С имеют несколько интерфейсов. Причем они могут сильно отличаться. Потому что разным пользователям программ требуется разный функционал в соответствии с решаемыми задачами. Рядовому бухгалтеру не нужен (и даже опасен) полный интерфейс главного бухгалтера. Или менеджеру по продажам не нужен интерфейс менеджера по закупкам или кассира.

2. Кроме типовых интерфейсов в 1С Предприятии можно настроить собственные интерфейсы. Это задача уже для программистов, но она очень не сложная и с разработкой собственного интерфейса легко справиться любой программист и даже грамотный пользователь. Например, для кассира лучше создать интерфейс 1С только с двумя видами документов «Приходный кассовый ордер» и «Расходный кассовый ордер» и двумя справочниками «Контрагенты» и «Физические лица».

3. Часто бывает, что одну и ту же операцию можно выполнить разными путями. Один и тот же справочник или документ можно найти  в 1 С в нескольких разных разделах меню или панели функций, а одну и ту же команду — выполнить через меню или с помощью некоторой комбинации клавиш.



Как изменить интерфейс в 1С



Как изменить интерфейс

Начинающие пользователи иногда попадают в  неприятную ситуацию: на курсах изучают работу в полном интерфейсе, а когда приходят на работу, то вдруг оказывается, что та программа, с которой им предстоит работать, выглядит совсем иначе и они не могут найти знакомые элементы интерфейса. На самом деле это та же программа, только у нее включен другой интерфейс пользователя.

Для того чтобы изменить интерфейс в программах 1С, следует выполнить меню Сервис — Переключить интерфейс — найти и выбрать интерфейс из предустановленных в системе. Для выполнения данной операции пользователь должен обладать правами доступа к интерфейсам. Порядок  процедуры переключения показан на картинке (кликабельна).

Важным аспектом обучения 1С на базовом курсе является понимание сути учетных механизмов Бухгалтерии 8.2, а не простое выполнение учетных операций в программе.

Типовые интерфейсы Бухгалтерии, способы их переключения и как настроить интерфейс интерфейс 1с под свои нужды показано в техническом курсе «Работаем в 1С». Там же рассматриваются возможности настройки журналов документов и справочников, табличных частей документов, настройка панели функций и инструментальных панелей. Как показывает опыт, настройка состава табличных частей документов становится приятным открытием даже для опытных пользователей.

Полный урок по работе с интерфейсами можно получить бесплатно. Для этого присылайте заявку в произвольной форме на почту.



Важно. Интерфейсы программ 1С Предприятие не ограничивают права доступа пользователя к объектам конфигурации, они служат всего лишь для удобства работы пользователя. Для надежного ограничения доступа к объектам конфигурации (справочники, документы, регистры, отчеты и интерфейсы в том числе) используются настройки прав доступа к объектам информационной базы 1С  (роли).

Интерфейс программы 1С 8.3. Стоит ли пробовать?



Прогулка по интерфейсу ТАКСИ





В 2000-х пользователи программы 1С считали, что платформа 1С 7.7 продукт завершенный, продуманный и достаточный для выполнения всех задач. Так думали до выхода платформы 8.1. С выпуском восьмой платформы пользователи поняли, что может быть что-то лучше 7.7. Точно так же подумали и разработчики в компании 1С и начали практиковаться в обновлении интерфейса восьмерок: 8.1, 8.2, 8.3.
Давайте вспомним как выглядит интерфейс программы 1С разных поколений. Ниже приведены скриншоты специально одного и того же справочника «Контрагенты» разных версий 1С: 7.7, 8.1, 8.2, 8.3.


7.78.18.28.3

Нажмите на изображение чтобы увеличить

 Как видите разница в интерфейсе между платформой 7.7 и 8 значительна. Но как отличается интерфейс платформы 8.3 от трех предыдущих! Скажем так, в интерфейсе  7.7., 8.1, 8.2, общего больше чем у 8.1 с 8.3.
Отсюда справедливый вопрос: зачем разработчики кардинально изменил интерфейс платформы 8.3 относительно предшественников?
 Если внимательно присмотреться к главному меню программы, то можно найти сходство с интерфейсом Microsoft Office 2010. Меню зонировано на области, переходя в которые становятся доступны новые органы управления.

  Но,  в Microsoft Office 2010 нет как в 1С 8.3 боковых областей с меню, так некстати крадущими основную рабочую область программы у пользователя. Соответственно, если у вас неширокоформатный монитор, а квадратный — неудобства гарантированы. Для охвата информации всего интерфейса программы придется  пользоваться полосами прокрутки влево вправо. Боковые функциональные области можно немного ужать, перетащив границу но скрыть полностью не получится, так как боковые меню неотъемлемая часть интерфейса 1С 8.3.
 Если честно, кажется что при открытии какого-либо объекта (справочника, документа) интерфейс чересчур перегружен ссылками функционального управления. В предыдущих версиях программ разработчики 1С прятали их под выпадающими списками, пиктограммами, а в версии 8.3 вывалили всё наружу, что откровенно говоря приводят в замешательство даже опытного пользователя 1С предыдущих версий.

 Что удивило, то что, например, в справочнике «Контрагенты» в 8.3 нет иерархии папок. Их убрали. Т.е. все контрагенты расположены одним списком. Привычную иерархию групп (папок) заменили на иерархию контрагентов входящих в холдинг (головные).


 Зато в новых конфигурациях платформ 8.3 разработчики уделили особое внимание статусности. Статусов здесь полно, и это очень удобно. Теперь, например в журнале заказов можно посмотреть готовность заказа к отгрузке, его оплату, факт выполнения и т.д.


 Отчеты по нашему мнению реализованы неудобно. Главное отличие от предыдущих версий в том, что пользователю урезали пространство для полета фантазии и самостоятельной настройки отчета с разными полями, группировками. Зато добавлено множество уже настроенных программно отчетов по тематике «Продажи», «Закупки», «Денежные средства». Пользователю предоставили возможность выбирать из нескольких настроек наиболее ему подходящую и пользоваться тем что есть без ухищрений в самостоятельных настройках как это было в 8.1, 8.2.




 В целом оценка интерфейсу 8.3 – «4» (по пятибалльной).
 Визуально привлекательный, с приятной глазу песочной цветовой гаммой, но перегруженный, емкий, непривычный.



1C:Enterprise.

Английский интерфейс для продуктов 1С от компании Первый БИТ

До недавнего времени проблемой отечественного рынка решений, разработанных на платформе «1С:Предприятие 8» и предназначенных для автоматизации бизнеса, было отсутствие у них интерфейса на английском языке.


Разработчикам «Первого БИТа» удалось решить эту проблему: с помощью языковых пакетов, выпущенных нашей компанией, клиенты получают английский интерфейс к конфигурациям на платформе «1С:Предприятие 8».

Английский интерфейс для автоматизированных информационных систем — актуальная потребность как для отечественных компаний, работающих на мировых рынках, так и для иностранных организаций, работающих в России.

Благодаря продуктам 1С на английском российские и иностранные компании получают мощные инструменты для автоматизированного управления бизнесом.



Получить демо

Английский интерфейс для типовых решений 1С

Полезные ссылки:

Дополнительные возможности для использования решений 1С на английском

Благодаря языковым пакетам «Первый БИТ» существенно расширяет возможности отечественных и иностранных компаний по использованию программных продуктов на базе платформы «1С:Предприятие 8».

Линейка языковых пакетов компании «Первый БИТ» — это:

  • полный доступ к функциональным возможностям продуктов «1С» с английским интерфейсом, отсутствие каких-либо ограничений на использование типового функционала;
  • уникальное решение, не имеющее аналогов на российском рынке;
  • качественный, максимально полный и профессиональный перевод предметной терминологии на английский язык;
  • поддержка стандартных обновлений конфигураций.


Ключевые трудности при внедрении решений 1С, имеющих английский интерфейс

Несмотря на потребность в решениях 1С на английском языке, до последнего времени российские и иностранные компании при попытках внедрения сталкивались с рядом трудностей:

  • отсутствие информации о продуктах 1С на английском языке;
  • отсутствие англоязычного интерфейса для продуктов;
  • отсутствие корректного перевода терминологии;
  • отсутствие системного интегратора, способного выполнить внедрение продукта 1С на английском языке.

В первую очередь, иностранные компании волновала проблема оценки качества и функционала решений 1С.

Эксперты этих компаний просто не могли оценить продукты и сделать выводы относительно целесообразности их внедрения. Не могли работать с продуктами 1С и англоговорящие сотрудники компаний.

Существенную трудность создавал и тот факт, что переводами на английский язык занимались российские специалисты, которые не были знакомы с западной терминологией, а фирмы-партнеры «1С» не обладали достаточным количеством англоговорящих специалистов и не имели достаточного опыта внедрения подобных проектов.

Трансформировать 1С:Предприятие 8 в 1C:Enterprise 8 — выход найден!

Компании «Первый БИТ» удалось найти ответ на вопросы, которые мешали созданию качественных и функциональных программных продуктов «1С» для бизнеса с корректным интерфейсом на английском.

Успешное создание англоязычных пакетов стало возможным благодаря тому, что компания «Первый БИТ» имеет:

  • разработанную CAT систему (Computer-assisted translation) для быстрого перевода на другой язык. Использование данной системы позволят сократить сроки перевода в пять раз по сравнению с классическим подходом к переводу конфигурации 1С;
  • профессиональных штатных переводчиков, владеющих терминологией автоматизированных систем для бизнеса;
  • практический опыт внедрения решений «1С» за рубежом.

Проектный офис «Спортивная» компании «Первый БИТ» специализируется на внедрении автоматизированных информационных систем в международных компаниях. У нас работают англоязычные проектные команды, в которых все специалисты — от разработчиков до менеджеров проектов — владеют английским языком.

Мы можем перевести интерфейс вашей конфигурации не только на английский, но и на другие языки.

По всем вопросам относительно языковых пакетов для решений «1С» вы в любой момент можете обратиться к нашим специалистам.


Решения линейки BIT:English Language Pack уже выбрали более 300 компаний.


В том числе:

English interface for 1C:Enterprise.


Acquire a ready-made language pack or order a prompt translation of your configuration

Till recently, one of the problems of the Russian market of automation solutions developed on «1C: Enterprise 8» platform and designed for business automation was the lack of English interface.


The «First BIT»’s developers managed to solve this problem: with the help of language packs, released by our company, our clients get an English interface for the configurations on «1C: Enterprise 8» platform.

English interface for automated information systems is a relevant requirement both for Russian companies, operating on the international markets, and for foreign organizations working in Russia.

Thanks to 1C products in English, Russian and foreign companies get powerful tools for automated business management.

Additional options for using 1C solutions in English

Thanks to language packs, “First BIT” considerably broadens the opportunities of Russian and foreign companies concerning usage of software products based on “1C: Enterprise 8” platform.

The range of “First BIT” Company’s language packs means:

  • full access to functional capabilities of “1C” products with English interface, absence of any limits in using the typical functionality;
  • a unique solution with no counterparts on the Russian market;
  • high-quality, absolutely complete and professional translation of subject terminology into Russian;
  • support of standard configurations’ updates.

Key problems with implementation of 1C solutions having an English interface

Notwithstanding the need for 1C solutions in English, till recently Russian and foreign companies trying to implement software faced a range of problems:

  • lack of information about 1C products in English;
  • lack of English interface for the software products;
  • lack of accurate translation of terminology;
  • lack of a system integrator, able to conduct an implementation of an 1C product in English.

First, foreign companies were worried about the problem of assessment of 1C solutions’ quality and functionality.

The experts of these companies just couldn’t evaluate the products and make any conclusions regarding the advisability of their implementation. It was also impossible for English-speaking employees to work with 1C products.

There also was a considerable problem, caused by the fact, that the translations into English were made by Russian specialists, not acquainted with western terminology, and partners of “1C” company didn’t have enough English-speaking specialists and lacked experience in implementing such projects.

English interface for typical 1C solutions:

To transform 1C:Предприятие

8 into 1C:Enterprise 8 — mission complete!

“First BIT” Company has managed to find an answer to the questions which hindered the creation of high-quality and functional “1C” software solutions for business with a proper English interface.

A successful creation of English language packs became possible due to the fact that “First BIT” Company has:

  • a well-developed CAT (Computer-assisted translation) system for prompt translation into another language. Using this system allows to decrease 5 times the time limits for translation as compared to the classical approach to translation of 1C configuration;
  • professional translators among its employees, with deep knowledge of terminology of automated systems for business;
  • practical experience of implementation of “1C” solutions abroad.

“Sportivnaya” project office of “First BIT” Company specializes in implementation of automated information systems in international companies. We have English-speaking project teams, which include specialists all of which — from developers to project managers — know English. We can translate the interface of your configuration not only into English, but into any other language.


Предприятие 8.2 из пользовательского интерфейса

Главная цель данной статьи ― познакомить вас с одним из элементов конфигурирования новой платформы 1С: Предприятие 8.2 ― подсистемами.

Предположим, нам необходимо создать очень простую программу складского учета на базе 1С: Предприятие 8.2, которая бы имела следующий функционал:

  • учет товарных остатков;
  • учет взаиморасчетов с контрагентами;
  • кассовые и банковские операции;
  • управление ценами.

Первое, с чего начнем создание нашей программы с создания новой базы данных. При этом в окне «Добавление информационной базы/группы» укажем «Тонкий клиент».

Далее запускаем 1С: Предприятие 8.2 в режиме «Конфигуратор» и настроим подсистемы платформы для нашей будущей программы.

Для этого выделяем в левой части экрана нужную подсистему, в правой части окна появляются ее настройки. В них-то не забываем выставить галочку напротив «Включить в командный интерфейс», чтобы подсистема была видна в пользовательском интерфейсе.

Согласно поставленной задаче, для построения нашей программы складского учета нам понадобятся следующие подсистемы:

  • Склад;
  • БанкКасса;
  • Взаиморасчеты;
  • Ценообразование.

После настройки каждой подсистемы и доступа к ней из пользовательского интерфейса попробуем протестировать нашу простенькую программу. Для этого запустим ее в пользовательском режиме.

После запуска мы видим в командной панели значки подключенных подсистем, но по сути наша программа пока ничего не делает. Чтобы она заработала необходимо выполнить наполнение созданного командного интерфейса объектами. Как это сделать мы рассмотрим в одной из будущих статей. А пока давайте посмотрим, что еще можно сделать в настройке командной панели.

Подсистемы в ней отображаются со стандартными кнопками. Для удобства их можно заменить на стандартные иконки с тематическими изображениями. Если вы хотите совсем уникализировать интерфейс, то иконки можно загрузить из файла. При этом, размер загружаемого изображения должен быть 24х24 пиксела.

Рекомендуем также еще статьи по программам 1С:

Вы можете получать новые материалы сайта по RSS-каналу или можете подписаться на новости 1С от Информ Актив и получать их еженедельно на Ваш e-mail .

Концепция пользовательского интерфейса

Концепция пользовательского интерфейса 1С: Предприятия расширяет возможности пользователей с помощью приложений на основе 1С: Предприятия. Он соответствует современным стандартам.

Главное окно


При запуске платформы в режиме «1С: Предприятие» отображается главное окно программы.

Функции, обеспечивающие удобную навигацию по прикладному решению, реализованы на нескольких вспомогательных панелях: инструменты, история, избранное и так далее.Разработчики прикладных решений могут указать содержимое по умолчанию и положение этих панелей в соответствии с назначением и спецификой приложения.

Рабочая область настройки


Пользователи могут настраивать свои рабочие пространства, упорядочивая панели.

Они могут выбрать минималистичный интерфейс, который включает только панель инструментов (и эта панель обеспечивает навигацию по всему приложению).

В качестве альтернативы они могут использовать несколько панелей, которые предоставляют множество вариантов навигации.

Домашняя страница


Домашняя страница — это стандартный раздел приложения, содержащий часто используемые документы, отчеты, каталоги и т. Д. Он служит «помощником» пользователя. Пользователи начинают свой день в офисе с домашней страницы. В нем отображаются последние новости и ответы на вопросы пользователей. Узнать больше…

Панель разделов


На панели разделов перечислены основные области функциональности приложения.Он расположен в верхней части главного окна. Он основан на верхнем уровне дерева подсистем конфигурации. Вы можете использовать его для навигации между разделами приложения.

Раздел

После выбора раздела функциональные возможности соответствующей подсистемы, включая вложенные подсистемы, предоставляются вам в виде списка команд на панели функций текущего раздела.

Команды

Команды — это действия, доступные пользователю.Приложение может содержать множество команд. Некоторые из них являются стандартными командами, предоставляемыми платформой, а другие созданы разработчиками прикладных решений.

Панель функций текущего раздела


Панель функций текущего раздела содержит наиболее популярные и часто используемые команды, включая просмотр данных списка, создание объектов на лету, запуск стандартных процессоров данных или создание часто используемых отчетов. Такие команды называются командами действий, потому что их запуск открывает вспомогательное окно приложения и временно переключает пользователя на другую задачу.

Панель инструментов

Панель инструментов предназначена для быстрого доступа к основным функциям прикладного решения: меню функций, избранное, история и поиск.

Меню функций

Функциональное меню обеспечивает быстрый доступ ко всем прикладным командам решения. Для каждого раздела он отображает все свои команды и предоставляет возможность поиска команд.

Избранное

Вы можете добавить в избранное любой раздел, список, объект базы данных, отчет, обработчик данных или команду, чтобы обеспечить быстрый доступ к ним. Узнать больше…

История

В истории хранятся все действия пользователя, связанные с добавлением или изменением данных, а также открытием форм элементов каталогов, документов и т. Д. История предоставляет возможность быстро открывать недавно просмотренные или измененные объекты. Узнать больше…

Поиск

Стандартная форма для полнотекстового поиска в данных приложения доступна на панели инструментов.Это предоставляет всем пользователям приложения доступ к функциям полнотекстового поиска. Разработчики могут заменить эту форму на настраиваемую.

Дополнительные окна


Некоторые команды, запускающие создание или редактирование объекта, запуск отчетов или обработку данных, открывают вспомогательные окна.

Ссылки на данные


Вы можете получить ссылку на любой раздел, список, объект базы данных, отчет или обработчик данных.Ссылка предоставляется в текстовом формате. Вы можете поделиться ссылкой с коллегами, предоставив им легкий доступ к конкретным данным. Узнать больше…

Информационная панель


В нижней части окна приложения может находиться информационная панель. Он предназначен для отображения показателей производительности и показывает, работает ли платформа в режиме эмуляции задержки вызова сервера.

Область системных команд


Строка заголовка главного окна содержит область системных команд.Он содержит главное меню и набор служебных команд, таких как калькулятор, календарь и так далее.

Главное меню


Главное меню содержит список команд, относящихся к прикладному решению в целом, которые не зависят от особенностей конфигурации.

Например, главное меню включает команды для настройки пользовательского интерфейса и для указания общих настроек платформы.

Сервисные команды


Правая часть области системных команд содержит служебные команды, такие как открыть ссылку, калькулятор, календарь, описание приложения и другие. Пользователи могут настраивать список служебных команд, добавляя или удаляя их.

Следующая страница: Просмотр сопутствующих данных

См. Также:

Дизайн интерфейса — 1С: Предприятие — Турбомилк

1С: Предприятие

Интерфейс приложения, предназначенный для автоматизации деятельности предприятияWindows | Финансы

Компания «1С» обратилась к нам с задачей разработать концепцию нового дизайна интерфейса для своей платформы «1С: Предприятие».Была поставлена ​​задача: создать легкий, простой, элегантный, инновационный, современный, яркий, чистый, стильный, аккуратный и воздушный интерфейс.

Вот как выглядел интерфейс до нашего участия:

Совместно со специалистами компании мы перебрали десятки версий. Наша корзина для мусора была забита отброшенными текстурами, слишком яркими или слишком тусклыми палитрами, слишком контрастными слишком простыми очертаниями, а также другими деталями, которые не могли быть реализованы по техническим причинам. В итоге мы разделили итоговый результат на 200-минутные части и вместе со специалистами 1С собрали их в новый интерфейс:

Обратите внимание на оконную раму с множеством кнопок. Разместив здесь наиболее распространенные (не специализированные) инструменты, нам удалось снизить высоту заголовка и освободить место для самой полезной информации для пользователя:

Для панели инструментов верхнего уровня мы нарисовали несколько больших и красивых иконок:

30 июня 2009 г. «1С» объявила о начале тестирования «1С: Предприятие 8».2 платформа с новым интерфейсом. Вот несколько комментариев от первых пользователей форума Magic:

Плюсы Минусы
Интерфейс очень крутой, только цветовая гамма хромает; в остальном просто Супер! Это оскорбляет глаз, прежде чем к нему привыкаешь, но я думаю, что ощущение будет сохраняться и дальше.
Не всем, но мне понравился новый интерфейс. 🙂 Конечно иконки очень важны.Информация и т. Д. Также я бы добавил иконку для работы с двумя похожими базами, когда открыты два одинаковых документа 🙁 Остальное радует глаз … Многим показывал, всем понравилось … 🙂 Неужели в Селезневке не понимают, что интерфейс формирует первое впечатление от программы .. и 90% полуслепых и стареющих бухгалтеров тут же кричат: «нам это не нравится, все не так, мы хочу вернуть старый интерфейс »
На мой взгляд новый интерфейс лучше.Никаких резких переходов цвета. Контраст между окнами и фоном был значительно уменьшен. Это тяжело для глаз. Я заметил, что в новом интерфейсе контраст между элементами уменьшен в разных местах. Например, границы полей ввода стали светлее… Я понимаю, что создатели хотели чего-то нового и современного, но не надо было забывать о природе 🙂

О компании 1С

Основана в 1991 году. Компания «1С» специализируется на разработке, распространении, издании и поддержке массового программного обеспечения.

Самая популярная линейка продуктов, разработанная «1С», включает «1С: Предприятие» и различные другие программные инструменты для домашних пользователей и образования. Система программ 1С: Предприятие 8 предназначена для автоматизации повседневной деятельности предприятия: различных бизнес-задач хозяйственной и управленческой деятельности, таких как управленческий учет, бухгалтерский учет, управление персоналом, CRM, SRM, MRP, MRP и др.

Участники проекта
Условия использования

Фотографии, представленные здесь, предназначены только для оценки качества работы Турбомилк.Никакие значки или графика не могут быть использованы публично или приватно для каких-либо целей. Все права защищены.

Наши услуги

Многие компании по всему миру уже стали нашими клиентами и очень довольны качеством нашей работы. Мы рады предложить следующие услуги:

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о ценах на наши услуги. Если у вас возникнут какие-либо вопросы, связанные с нашим рабочим процессом, вы, скорее всего, найдете ответы на нашей странице часто задаваемых вопросов.

Если вы заинтересованы в наших услугах или хотите что-то уточнить, не стесняйтесь присылать свое сообщение на адрес info @ turbomilk.com

Cisco 2-портовый и 4-портовый ATM OC-3c / STM-1c и 1 порт Cisco OC-12c / STM-4c ATM SPA

Подход Cisco® I-Flex сочетает в себе адаптеры общих портов (SPA) и интерфейсные процессоры SPA (SIP), обеспечивая расширяемый дизайн, который позволяет устанавливать приоритеты сервисов для данных, голоса и видео. Заказчики предприятий и поставщиков услуг могут воспользоваться преимуществами улучшенной экономии слотов благодаря модульным адаптерам портов, которые взаимозаменяемы между платформами маршрутизации Cisco.Конструкция I-Flex максимизирует возможности подключения и предлагает превосходный сервисный интеллект с помощью программируемых интерфейсных процессоров, обеспечивающих производительность на линейной скорости. I-Flex увеличивает доход от скорости обслуживания и предоставляет богатый набор функций качества обслуживания (QoS) для предоставления услуг премиум-класса, эффективно снижая общую стоимость владения. Этот лист данных содержит спецификации для 2-портовых и 4-портовых адаптеров общих портов ATM (SPA) Cisco OC-3c / STM-1c и 1-портового ATM SPA Cisco OC-12c / STM-4c (см. Рисунок 1).

Рисунок 1. Cisco 2-портовый и 4-портовый OC-3 ATM SPA и Cisco 1-портовый OC-12 ATM SPA

Обзор продукта

В этом техническом описании подробно описаны функции новых модульных SPA ATM для маршрутизаторов Cisco серии 7600 и коммутаторов Catalyst серии 6500. SPA Cisco ATM в сочетании с другими SPA, реализующими различные типы сетевых технологий, позволяют пользователю гибко создавать рентабельные решения маршрутизации, ориентированные на границу точки присутствия (POP), оборудование в помещении клиента (CPE) и корпоративные приложения. .

Разработанные для всех телекоммуникационных компаний и провайдеров Интернет-услуг (ISP), Cisco ATM SPA поддерживают различные варианты портов и степень детализации, включая интерфейсы OC-3c / STM-1c и OC-12c / STM-4c для использования во всем мире. Эти модули предназначены для поддержки конвергенции услуг передачи данных, голоса и видео, что позволяет клиентам переносить существующий голосовой и видеотрафик в корпоративную сеть передачи данных для существенной экономии средств. SPA Cisco ATM включают в себя полный набор функций ATM, включая формирование трафика для виртуальных каналов и виртуальных путей, классы обслуживания ATM, включая постоянную скорость передачи данных (CBR), переменную скорость передачи данных не в реальном времени (VBR-nrt), переменную скорость передачи данных в реальном времени (VBR-rt), неопределенная скорость передачи данных (UBR и UBR +), многопротокольная коммутация по меткам (MPLS), QoS, высокопроизводительная архитектура сегментации и повторной сборки (SAR), а также поддержка большого количества ATM виртуальные соединения.Все эти функции основаны на отраслевых спецификациях и стандартах. В сочетании с SIP, Cisco ATM SPA продолжают предоставлять новые функции, которые стали возможными благодаря ведущим в отрасли протоколам, службам программного обеспечения Cisco IOS® и богатому набору функций ATM.

Cisco ATM SPA удовлетворяет растущий спрос на улучшенные функции QoS ATM, которые сочетаются с расширенными возможностями класса обслуживания (CoS) уровня 3, предоставляемыми различными маршрутизаторами Cisco. Надежные механизмы QoS помогают расставлять приоритеты для трафика из традиционных и высокоскоростных локальных сетей по сети ATM.Сетевые менеджеры теперь могут рентабельно отключать высокоскоростной ATM, обеспечивая богатые функции QoS для приложений агрегации или кампуса.

Cisco ATM SPA могут быть вставлены в Cisco SIP, которые поддерживают различные пограничные сервисы, такие как:

• Пересылка с аппаратной поддержкой IPv4, IPv6 и MPLS

• Расширенные функции безопасности, такие как расширенные списки управления доступом (ACL), перенаправление одноадресного обратного пути (URPF), ограничение скорости протокола управляющих сообщений Интернета (ICMP) и другие.

• Расширенная реализация QoS на основе «классического» QoS (три бита типа обслуживания [ToS]), дифференцированных услуг (DiffServ [шесть битов кодовой точки DiffServe (DSCP)]) или MPLS (3 бита EXP)

• Улучшенные данные NetFlow, статистики и биллинга, позволяющие поставщикам услуг создавать различные профили выставления счетов для своих клиентов.

• Поддержка MPLS-VPN, которая позволяет развертывать VPN уровня 3 и различные связанные приложения

• Поддержка любой передачи через MPLS (AtoM) или сквозной эмуляции псевдопроводной сети 3 (PWE3) для транспортных решений

В SPA Cisco ATM используются сменные оптические модули Small Form-Factor Pluggable (SFP), которые позволяют клиентам гибко использовать разные оптические интерфейсы в одном SPA.

SPA Cisco ATM поддерживают горячую замену и поддерживают прозрачную для сервисов онлайн-вставку и удаление (OIR), что позволяет удалить SPA без воздействия на интерфейсный процессор и другие SPA.

Приложения

SPA Cisco ATM предназначены для широкого спектра сетевых приложений. Конкретное сочетание функций и стандартов ATM делает Cisco ATM SPA идеальным решением как для корпоративных сетей ATM WAN, так и для инфраструктур поставщиков услуг.

Корпоративный банкомат WAN

Технология ATM в настоящее время является предпочтительным выбором для корпоративных подключений с очень высокой пропускной способностью в корпоративной глобальной сети. Типичные интерфейсы ATM WAN, обеспечивающие возможность подключения к географически разнесенным объектам, имеют диапазон от 34 до 622 Мбит / с. Эти очень большие «каналы» WAN обеспечивают широкую полосу пропускания для нужд корпоративных инфраструктур сегодня с возможностью роста в будущем. Глобальные сети ATM на базе предприятия могут быть развернуты через частные сети или через общедоступную службу ATM от крупных поставщиков услуг.

Благодаря множеству расширенных возможностей ATM и поддержке MPLS и QoS (таких как формирование трафика для каждого виртуального канала и каждого виртуального пути), Cisco ATM SPA идеально подходят для соединения Cisco 6500/7600 на центральных узлах или более крупных удаленных узлах через предприятие. на базе ATM WAN. Через каналы ATM OC-3c / STM-1c или OC-12c / STM-4c, SPA Cisco ATM могут быть подключены к любому стандартному коммутатору ATM WAN, включая Cisco LightStream. ® 1010, Cisco Catalyst ® 8500 Series, Cisco MGX® 8800 Series, Cisco BPX® 8600 и Cisco IGX 8400 Series в ядре коммутации.

В магистральной сети университетского городка или городской сети (MAN) OC-12c / STM-4c обеспечивает ту же увеличенную полосу пропускания ATM, что и в POP, когда пропускная способность между коммутаторами ATM увеличивается.

SPA Cisco ATM позволяют сочетать широкий спектр технологий LAN, включая Fast Ethernet и Gigabit Ethernet, с ATM в корпоративных развертываниях.

Инфраструктура поставщика услуг

Внедрение банкоматов в инфраструктуру поставщиков услуг также значительно выросло в последние годы.Этот рост был вызван несколькими причинами:

• ATM обеспечивает хорошо масштабируемую полосу пропускания в инфраструктурах SONET / SDH.

• ATM по своей сути является мультисервисной технологией (данные, голос и видео).

• Банкомат соответствует международным стандартам.

Cisco ATM SPA обеспечивает высокопроизводительное взаимодействие для приложений внутри POP поставщика услуг, которым требуется IP-транспорт. Cisco ATM SPA также можно использовать для агрегации удаленных узлов ATM на границе сетей поставщика услуг.

Поскольку они поддерживают спецификации ATM Forum и стандарты IETF и ITU, Cisco ATM SPA можно развернуть с любым коммутатором ATM на основе стандартов, включая Cisco MGX 8800 Series, Cisco BPX 8600 Series, Cisco IGX 8400 Series, Cisco LightStream 1010 и Cisco. Продукты серии Catalyst 8500.

Cisco ATM SPA в сочетании с Cisco SIP позволяют поставщикам услуг эффективно управлять полосой пропускания на границах сети при реализации дополнительных услуг уровня 3.Благодаря расширенным функциям формирования трафика и поддержке многих классов обслуживания ATM, Cisco ATM SPA можно широко развернуть во многих частях магистральной сети поставщика услуг. Расширенные функции управления трафиком (такие как формирование трафика для виртуальных каналов и виртуальных путей) необходимы для предотвращения влияния трафика от одного клиента на трафик другого.

Транспортные услуги уровня 2

Чтобы рентабельно предоставлять новые прибыльные возможности подключения для своей клиентской базы, традиционные поставщики услуг ATM и Frame Relay (телекоммуникационные компании, региональные операционные компании Bell [RBOC] и действующие местные операторы телефонной связи [ILEC]) переносят услуги из сотовой сети. от транспортных сетей ATM к сетям MPLS / IP с коммутацией пакетов.Эта миграция позволяет им предоставлять богатую функциональность услуг, связанных с уровнем 3, при этом получая возможность учитывать, определять приоритеты и эффективно предлагать эти услуги для получения прибыли.

Используя Cisco ATM SPA в сочетании с Cisco SIP, туннелируя основные магистрали ATM через сеть MPLS / IP, вы можете воспользоваться преимуществами ваших существующих инвестиций в IP-сети — сети, которые в настоящее время приносят низкий доход — и, по сути, , позволяют этим сетям имитировать и развивать возможности классов обслуживания (CoS) текущих сетей на основе Frame Relay и ATM, при этом поддерживая непрерывность услуг уровня 2.

Особенности и преимущества

SPA для банкоматов предлагают множество преимуществ, включая поддержку следующих функций:

• Формирование трафика по виртуальным каналам и виртуальным путям: формирование трафика — это функция, обычно предоставляемая на граничных устройствах ATM, чтобы гарантировать, что пакетный трафик соответствует заранее определенному «контракту». Чтобы реализовать формирование трафика, Cisco ATM SPA поддерживает формирование каждого виртуального канала и виртуального пути, включая ведущую в отрасли степень детализации минимум 1 кбит / с, что обеспечивает гибкость и контроль над каждым настроенным виртуальным каналом и виртуальным путем.

• Функции QoS IP и QoS уровня 3: Cisco SIP и SPA ATM поддерживают функции QoS IP для виртуальных каналов, которые позволяют применять расширенные функции организации очередей и управления полосой пропускания, включая организацию очередей с низкой задержкой (LLQ), для отдельных виртуальных цепей, чтобы избежать перегрузки и задержек. Кроме того, расширенные списки ACL и подтвержденная скорость доступа (CAR) поддерживаются для каждого виртуального канала как на входе, так и на выходе.

• Сопоставление QoS IP / MPLS-ATM: также поддерживается настройка QoS IP-to-ATM посредством поддержки битов приоритета потери ячеек (CLP) и объединения виртуальных каналов, что позволяет разделять трафик на разные виртуальные каналы в зависимости от желаемый CoS.

• Любая передача через MPLS (AToM): MPLS является основной технологией для конвергенции ATM / IP, и все SPA Cisco ATM позволяют транспортировать трафик уровня 2 по сети MPLS. AToM позволяет перейти к консолидации сетей IP и ATM, одновременно защищая инвестиции в существующее оборудование, и позволяет масштабировать существующие услуги с использованием MPLS. Переносятся все функции эксплуатации, администрирования и обслуживания банкоматов (OAM).

• Фрагментация и чередование каналов (LFI): LFI использует встроенные возможности фрагментации протокола многоточечной связи (MLPPP) для уменьшения задержки и дрожания (вариации задержки), вызванных постановкой в ​​очередь больших пакетов переменного размера между ними. относительно небольшие пакеты.С LFI пакеты, размер которых превышает настроенный размер фрагмента, фрагментируются и инкапсулируются в заголовок MLPPP.

Портфель Cisco SPA / SIP предлагает следующие дополнительные преимущества:

• Модульные, гибкие, интеллектуальные интерфейсные процессоры

— Превосходная гибкость, поддержка комбинации типов интерфейсов на одном интерфейсном процессоре для согласованных услуг, независимо от технологии доступа.

— Новаторские программируемые интерфейсные процессоры, которые обеспечивают гибкость для разнообразия услуг, требуемого в сетях следующего поколения.

— инновационный дизайн, поддерживающий интеллектуальное предоставление услуг без ущерба для производительности.

• Повышение скорости получения дохода от обслуживания

— Масштабируемая, программируемая архитектура Cisco, расширенная до 10 Гбит / с, значительно увеличивает плотность клиентов, увеличивая потенциальную выручку с каждой платформы.

— Широта интерфейса (медный, канальный, POS, ATM и Ethernet) на модульном интерфейсном процессоре позволяет поставщикам услуг быстрее развертывать новые услуги, помогая гарантировать, что все клиенты — большие и малые — получают согласованные, безопасные и гарантированные услуги.

— Интерфейсы SFP высокой плотности предназначены для приложений с большим количеством портов и обладают большой гибкостью. Будущие усовершенствования оптических технологий могут быть внедрены с использованием существующих SPA.

• Значительное повышение рентабельности инвестиций в маршрутизацию

— Улучшенная экономика слотов и увеличенная плотность сокращают капитальные затраты (CapEx).

— Возможность простого добавления новых интерфейсов по мере необходимости позволяет использовать бизнес-модель с оплатой по мере роста, при этом предлагая решение высокой плотности.

— SPA используются на нескольких платформах, и их можно легко переносить с одной на другую, обеспечивая согласованную поддержку функций, ускоренную доставку продукта и значительное сокращение операционных расходов (OpEx) за счет общего резервирования по мере изменения потребностей в услугах.

Технические характеристики

В таблице 1 приведены технические характеристики продукта, а в таблице 2 перечислены оптические характеристики SPA Cisco ATM.

Таблица 1. Технические характеристики

Характеристики

Описания

Совместимость продуктов

Коммутаторы Cisco Catalyst серии 6500

Маршрутизаторы Cisco серии 7600

Плотность портов согласно SPA

• OC-3 / STM-1 ATM SPA: 2 порта и 4 порта

• OC-12 / STM-4 ATM SPA: 1 порт

Физический интерфейс

Оптический модуль SFP (см. Оптические параметры в таблице 2)

Протоколы

• Поддержка IETF RFC 2684 (обновленный RFC 1483) для инкапсуляции нескольких протоколов через ATM

• IETF RFC 2364 и 2516 для протокола точка-точка (PPP) через ATM

• Поддержка IETF RFC 1577 классического протокола IP и разрешения адресов (ARP) через ATM

• Пользовательско-сетевой интерфейс ATM Forum (UNI) 3.0, 3.1 и 4.0

Характеристики и функции

• ЦБ РФ

• VBR-nrt

• VBR-rt

• УБР и УБР +

• Максимальное количество виртуальных каналов: 16 000 (с учетом общих ограничений конфигурации)

• ATM и IP CoS

• Формирование трафика для виртуальных каналов и виртуальных трактов

• Статистика по виртуальным каналам и виртуальным трактам

• Поддержка PWE3

• Постоянные виртуальные каналы (PVC) ATM и коммутируемые виртуальные каналы (SVC)

• Поддержка ячеек OAM F4 и F5

• Временный интерфейс локального управления (ILMI) 1. 0

• Транспортный уровень 2 и завершение уровня 3 на одном порте

• ATM через MPLS

• LFI

• QoS уровня 3 — взвешенная справедливая организация очередей на основе классов (CBWFQ) и LLQ

• Организация очередей уровня 3 для виртуальных каналов

Ошибки, сигналы тревоги и мониторинг производительности SONET

• Частота ошибок по битам при сбое сигнала (SF-ber)

• Коэффициент битовых ошибок ухудшения сигнала (SD-ber)

• Конструкция полезной нагрузки сигнальной метки (C2)

• Байт трассировки пути (J1)

• Раздел

• Потеря сигнала (LOS)

• Потеря кадра (LOF)

• Количество ошибок для B1

• Сигнализация пересечения порога (TCA) для B1

• Линия

• Сигнал индикации тревоги линии (LAIS)

• Удаленная индикация неисправности линии (LRDI)

• Удаленная индикация ошибок линии (LREI)

• Количество ошибок для B2

• TCA для B2

• Дорожка

• Сигнал аварийной индикации пути (PAIS)

• Индикация удаленного дефекта пути (PRDI)

• Индикация удаленной ошибки пути (PREI)

• Количество ошибок для B3

• TCA для B3

• Потеря указателя (LOP)

• Новые события указателя (NEWPTR)

• Положительный фарш (PSE)

• Событие отрицательного наполнения (NSE)

• Сигнал индикации отсутствия пути (PUNEQ)

• Сигнал индикации несоответствия полезной нагрузки тракта (PPLM)

Синхронизация SONET

• Локальная (внутренняя) синхронизация (для соединений между маршрутизаторами по темному волокну или оборудованию с мультиплексированием по длине волны [WDM])

• Синхронизация петли (линии) (для подключения к оборудованию SONET / SDH)

Надежность и доступность

• OIR

• Сменные оптические модули SFP

• Поддержка протоколов 1 + 1 SONET (автоматическое переключение защиты [APS]) и SDH (защита мультиплексных участков [MSP]).

• Один сброс программного обеспечения SPA

MIB

RFC 2558 MIB (SONET / SDH)

Управление сетью

Простой протокол сетевого управления (SNMP)

Физические характеристики

• Вес: 1.27 фунтов (0,57 кг)

• Высота: 1,56 дюйма (3,96 см) (двойная высота)

• Ширина: 6,75 дюйма (17,15 см)

• Глубина: 18,49 см (7,28 дюйма)

Мощность (без оптики)

• 2-портовый ATM SPA OC-3 / STM-1: максимум 24,6 Вт

• 4-портовый ATM SPA OC-3 / STM-1: 24.Максимум 8 Вт

• 1 порт OC-12 / STM-4 ATM SPA: максимум 25,1 Вт

Соответствие и разрешения агентств

Маркировка CE

Безопасность

• UL 60950

• CSA 22. 2 №60950

• IEC 60950

• EN 60950

• AS / NZS 3260

• TS001

EMC

• Электромагнитная совместимость класса A или B соответствует классификации хост-системы.

• FCC, часть 15 (CFR 47)

• ICES 003

• EN55022

• CISPR 22

• AS / NZ 3548

• VCCI

• EN55024

• EN50082-1

• EN61000-6-1

• EN61000-3-2

• EN61000-3-3

Телеком

• SONET: GR-253 и ANSI T1.105

• SDH: ITU G.707, G.783, G.825 и G.957

Условия окружающей среды

• Рабочая температура: от 41 до 104 ° F (от 5 до 40 ° C)

• Температура хранения: от -38 до 150 ° F (от -40 до 70 ° C)

• Влажность при эксплуатации: относительная влажность от 5 до 85%.

• Влажность при хранении: от 5 до 95% относительной влажности.

Таблица 2. Оптические характеристики

Скорость

Оптика SFP

Максимальное расстояние

OC-3 / STM-1

Многомодовые (MM) с малым радиусом действия (SR)

До 2 км (1,2 миль)

Одномодовый (SM) SR

До 1.2 мили (2 км)

SM промежуточного вылета (IR-1)

До 9 миль (15 км)

SM большой вылет (LR-1)

До 40 км (25 миль)

SM большой вылет (LR-2)

До 80 км (50 миль)

OC-12 / STM-4

мм SR

До 0. 25 миль (500 м)

SM SR

До 2 км (1,2 миль)

СМ ИР-1

До 9 миль (15 км)

SM SR

До 2 км (1,2 миль)

СМ ИР-1

До 9 миль (15 км)

Информация для заказа

Чтобы разместить заказ, посетите Домашняя страница заказов Cisco или см. Таблицу 3.

Таблица 3. Информация для заказа

Название продукта

Номер детали

Адаптер общего порта ATM с 2 портами OC3c / STM1c Cisco

SPA-2XOC3-ATM

Адаптер общего порта ATM с 4 портами OC3c / STM1c Cisco

SPA-4XOC3-ATM

Адаптер общего порта ATM с 1 портом Cisco OC12c / STM4c

SPA-1XOC12-ATM

OC-3 / STM-1 SFP, MMF, SR

SFP-OC3-MM

OC-3 / STM-1 SFP, SM, SR

SFP-OC3-SR

OC-3 / STM-1 SFP, SM, IR-1

SFP-OC3-IR1

OC-3 / STM-1 SFP, SM, LR-1

SFP-OC3-LR1

OC-3 / STM-1 SFP, SM, LR-2

SFP-OC3-LR2

OC-12 / STM-4 SFP, MM, SR

SFP-OC12-MM

OC-12 / STM-4 SFP, SM, SR

SFP-OC12-SR

OC-12 / STM-4 SFP, SM, IR-1

SFP-OC12-IR1

OC-12 / STM-4 SFP, SM, LR-1

SFP-OC12-LR1

OC-12 / STM-4 SFP, SM, LR-2

SFP-OC12-LR2

Сервис и поддержка

Cisco предлагает широкий спектр программ обслуживания для ускорения успеха клиентов. Эти инновационные программы обслуживания предоставляются с помощью уникального сочетания людей, процессов, инструментов и партнеров, что приводит к высокому уровню удовлетворенности клиентов. Услуги Cisco помогут вам защитить инвестиции в сеть, оптимизировать сетевые операции и подготовить сеть к новым приложениям, чтобы расширить возможности сетевого интеллекта и повысить эффективность вашего бизнеса. Для получения дополнительной информации об услугах Cisco см. Услуги технической поддержки Cisco или Расширенные услуги Cisco.

Для получения дополнительной информации

Для получения дополнительной информации о портфеле Cisco SPA / SIP посетите http: // www.cisco.com/go/spa или обратитесь к местному представителю Cisco по работе с клиентами.

1С: ERP 2 — Решение для планирования ресурсов предприятия 2 с английским интерфейсом

Почему 1С: ERP 2 ENG?

Умный, мощный, гибкий и настраиваемый
