Список микроархитектур ЦП Intel — List of Intel CPU microarchitectures
Статья со списком Википедии
Ниже приводится частичный список микроархитектур процессора Intel . Список неполный . Дополнительные сведения можно найти в Intel, модель Тик- и Process-Architecture-оптимизации модели .
x86 микроархитектуры
Примечание. Процессоры Intel Atom выделены курсивом .
| Год | Микро- | Этапы трубопровода | Макс Часы [МГц] | Технологический процесс [нм] |
|---|---|---|---|---|
| 1978 г. | 8086 (8086, 8088 ) | 02 | 05 | 3000 |
| 1982 г. | 186 (80186, 80188 ) | 02 | 025 | 3000 |
| 1982 г. | 286 (80286) | 03 | 025 | 1500 |
| 1985 г. | 386 (80386) | 03 | 033 | 1500 |
1989 г. | 486 (80486) | 05 | 0100 | 1000 |
| 1993 г. | P5 (Pentium) | 05 | 0200 | 0800, 600, 350 |
| 1995 г. | P6 (Pentium Pro, Pentium II) | 14 (17 с загрузкой и магазином / | 0450 | 0500, 350, 250 |
| 1997 г. | P5 (Pentium MMX) | 06 | 0233 | 0350 |
| 1999 г. | P6 (Pentium III) | 12 (15 с загрузкой и магазином / списанием) | 1400 | 0250, 180, 130 |
| 2000 г. | NetBurst (Pentium 4) (Willamette) | 20 унифицировано с предсказанием переходов | 2000 г. | 0180 |
| 2002 г. | NetBurst (Pentium 4) (Northwood, Gallatin) | 3466 | 0130 | |
| 2003 г. | Pentium M (Banias, Dothan) Улучшенный Pentium M (Yonah) | 10 (12 с доставкой / | 2333 | 0130, 90, 65 |
2004 г. | NetBurst (Pentium 4) ( Prescott ) | 31 унифицировано с предсказанием ветвлений | 3800 | 0090 |
| 2006 г. | Intel Core | 12 (14 с доставкой / удалением) | 3000 | 0065 |
| 2007 г. | Пенрин (усадка) | 3333 | 0045 | |
| 2008 г. | Nehalem | 20 унифицированных (14 без прогноза промаха) | 3600 | |
| Боннель | 16 (20 с ошибкой прогноза) | 2100 | ||
| 2010 г. | Вестмер (усадка) | 20 унифицированных (14 без прогноза промаха) | 3730 | 0032 |
| 2011 г. | Saltwell (усадка) | 16 (20 с ошибкой прогноза) | 2130 | |
| Песчаный Мост | 14 (16 с доставкой / удалением) | 4000 | ||
| 2012 г. | Ivy Bridge (усадка) | 4100 | 0022 | |
| 2013 | Silvermont | 14–17 (16–19 с доставкой / выходом на пенсию) | 2670 | |
| Haswell | 14 (16 с доставкой / удалением) | 4400 | ||
2014 г. | Broadwell (усадка) | 3700 | 0014 | |
| 2015 г. | Airmont ( усадка под давлением) | 14–17 (16–19 с доставкой / выходом на пенсию) | 2640 | |
| Skylake | 14 (16 с доставкой / удалением) | 4200 | ||
| 2016 г. | Goldmont | 20 унифицировано с предсказанием переходов | 2600 | |
| Kaby Lake | 14 (16 с доставкой / удалением) | 4500 | ||
| 2017 г. | Coffee Lake | 5000 | ||
| Голдмонт Плюс | ? 20 унифицированы с предсказанием переходов? | 2800 | ||
| 2018 г. | Кэннон Лейк (умереть?) | 14 (16 с доставкой / удалением) | 3200 | 0010 |
| Виски Лейк | 4800 | 0014 | ||
| Янтарное озеро | 4200 | |||
2019 г. | Каскадное озеро | 4400 | ||
| Comet Lake | 5300 | |||
| Санни Коув ( Ледяное озеро ) | 14–20 | 3900 | 0010 | |
| 2020 г. | Тремонт (Лейкфилд, Сноу Ридж, Джейкобсвилл, озеро Элкхарт, озеро Джаспер) | |||
| Cooper Lake | 14 (16 с доставкой / удалением) | 0014 | ||
| Уиллоу Коув ( Тигровое озеро ) | 0010 | |||
| (2021 год) | Ракетное озеро | 0014 | ||
| (2021 год) | Золотая бухта ( Ольховое озеро ) | 0010 | ||
| (2021 год) | Грейсмонт | 0010 | ||
| (2022 год) | Метеоритное озеро | 0007 |
- 8086
- первый процессор x86 ; Первоначально это временная замена iAPX 432, чтобы конкурировать с Motorola , Zilog и National Semiconductor и превзойти успешный Z80 .
Версия 8088 с 8-битной шиной, используемая в оригинальном персональном компьютере IBM . - 186
- включал контроллер прямого доступа к памяти, контроллер прерываний, таймеры и логику выбора микросхемы . Небольшое количество дополнительных инструкций. 80188 была версия с 8-битной шиной.
- 286
- первый процессор x86 с защищенным режимом, включая управление виртуальной памятью на основе сегментации. Производительность улучшена в 3 … 4 раза по сравнению с 8086. Включены инструкции, относящиеся к защищенному режиму.
- i386
- первый 32-битный процессор x86 . Введена подкачка поверх сегментации, которая с тех пор является наиболее часто используемой технологией защиты памяти в современных операционных системах. Множество дополнительных мощных и ценных новых инструкций.
- i486
- Второе поколение 32-разрядных процессоров Intel x86 представило встроенный блок с плавающей запятой (FPU), 8-килобайтный встроенный кэш L1 и конвейерную обработку. Быстрее на МГц, чем 386. Небольшое количество новых инструкций.
- P5
- оригинальные микропроцессоры Pentium, первый процессор x86 с суперскалярной архитектурой и предсказанием ветвлений.
- P6
- используется в микропроцессорах Pentium Pro , Pentium II , Pentium II Xeon , Pentium III и Pentium III Xeon . Первый процессор x86 с поддержкой инструкций SIMD с реализованным регистром XMM, схемой декодирования RISC μop , интегрированным переименованием регистров и выполнением вне очереди . Некоторые важные новые инструкции, включая условные перемещения, которые позволяют избежать дорогостоящих инструкций перехода. Добавлена 36-битная адресация физической памяти, «Расширение физического адреса (PAE)» .
- NetBurst
- обычно упоминается как P7, хотя его внутреннее имя было P68 (P7 использовалось для Itanium ). Используется в Pentium 4 , Pentium D и некоторых микропроцессорах Xeon . Очень длинный трубопровод . Prescott был главной архитектурной редакцией. Более поздние версии были первыми, в которых была реализована архитектура Intel x86-64 , улучшенное предсказание ветвлений и кэш трассировки, и в конечном итоге была добавлена поддержка бита NX (No eXecute) для реализации защиты исполняемого пространства .
- Pentium M
- обновленная версия микроархитектуры Pentium III P6, разработанная с нуля для мобильных вычислений, и первая x86 для поддержки объединения микроопераций и интеллектуального кеширования.
Версия 8088 с 8-битной шиной, используемая в оригинальном персональном компьютере IBM .
Быстрее на МГц, чем 386. Небольшое количество новых инструкций.
Более поздние версии были первыми, в которых была реализована архитектура Intel x86-64 , улучшенное предсказание ветвлений и кэш трассировки, и в конечном итоге была добавлена поддержка бита NX (No eXecute) для реализации защиты исполняемого пространства .- Intel Core
- переработанная микроархитектура на базе P6, используемая в микропроцессорах Core 2 и Xeon , построенная по 65 нм техпроцессу, поддерживающая инструкции SSE на уровне x86-64 и объединение макроопераций и улучшенное объединение микроопераций с более широким интерфейсом и декодером, — упорядочить ядро и переименованный регистр, поддержать детектор потока петли и большой файл теневого регистра.
- Penryn : 45-нанометровое сжатие микроархитектуры Core с увеличенным кешем, более высокой FSB и тактовой частотой, инструкциями SSE4. 1 , поддержкой инструкций XOP и F / SAVE и F / STORE, расширенной таблицей псевдонимов регистров и большим целочисленным файлом регистров.
- Penryn : 45-нанометровое сжатие микроархитектуры Core с увеличенным кешем, более высокой FSB и тактовой частотой, инструкциями SSE4.
1 , поддержкой инструкций XOP и F / SAVE и F / STORE, расширенной таблицей псевдонимов регистров и большим целочисленным файлом регистров.- Nehalem
- выпущен 17 ноября 2008 г., построен по 45-нм техпроцессу и используется в микропроцессорах Core i7 , Core i5 , Core i3 . Включает контроллер памяти в кристалл ЦП. Добавлены важные мощные новые инструкции SSE4.2 .
- Westmere : усадка микроархитектуры Nehalem на 32 нм с несколькими новыми функциями.
- Боннель
- 45-нм, маломощная, упорядоченная микроархитектура для использования в процессорах Atom .
- Saltwell : 32 нм усадку от Bonnell микроархитектуры.
- Ларраби (отменен в 2010 году)
- многоядерный упорядоченный x86-64 обновленная версия микроархитектуры P5 с широкими векторными модулями SIMD и оборудованием для выборки текстур для использования в графике. Ядра, производные от этой микроархитектуры, называются MIC (многие интегрированные ядра).

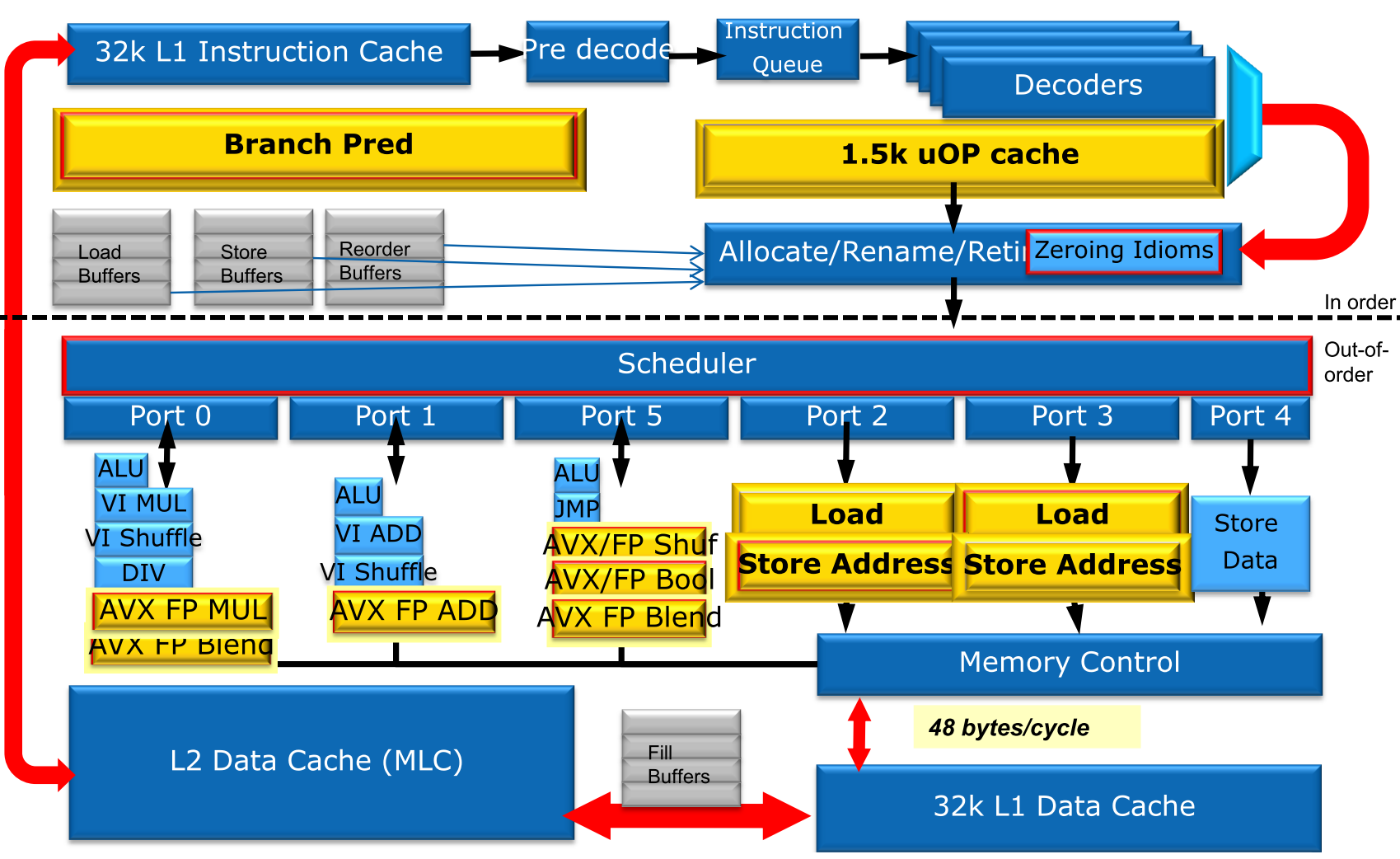

- Песчаный Мост
- 32-нм микроархитектура, выпущенная 9 января 2011 года. Ранее называлась Gesher, но была переименована в 2007 году. Первая x86, которая представила 256-битный набор инструкций AVX и реализацию регистра YMM.
- Ivy Bridge : преемник Sandy Bridge, использующий техпроцесс 22 нм, выпущенный в апреле 2012 года.
- Silvermont
- 22 нм, нестандартная микроархитектура для использования в процессорах Atom , выпущенная 6 мая 2013 г.
- Airmont : усадкамикроархитектуры Silvermont на 14 нм.
- Haswell
- 22 нм микроархитектура, выпущена 3 июня 2013 года. Добавлен ряд новых инструкций, в том числе FMA .
- Broadwell : уменьшение 14 нм микроархитектуры Haswell, выпущено в сентябре 2014 года. Ранее называлось Rockwell.
- Skylake
- 14 нм микроархитектура, выпущена 5 августа 2015 г.
- Kaby Lake : преемник Skylake, выпущенный в августе 2016 года, нарушил график Intel Tick-Tock из-за задержек с процессом 10 нм.
- Amber Lake : сверхнизкое энергопотребление, только для мобильных устройств, преемник Kaby Lake, использующее техпроцесс 14+ нм, выпущенный в августе 2018 г. (без изменений архитектуры)
- Whiskey Lake : преемник Kaby Lake Refresh, предназначенный только для мобильных устройств, с использованием процесса 14 ++ нм, выпущенный в августе 2018 г. (имеет аппаратные средства защиты от некоторых уязвимостей)
- Coffee Lake : преемник Kaby Lake, использующий техпроцесс 14+ нм, выпущенный в октябре 2017 г.
- Cascade Lake : сервер и настольный ПК высокого класса, преемник Kaby Lake-X , использующий техпроцесс 14 нм, выпущенный в апреле 2019 г.
- Comet Lake : преемник Coffee Lake, использующий техпроцесс 14 ++ нм, выпущенный в августе 2019 г.
- Cooper Lake : сервер только архитектура, оптимизированная для AI ориентированных рабочих нагрузок с использованием bfloat16 , с ограниченной доступностью только для приоритетных партнеров Intel, используя 14 ++ нм процесс, который будет выпущен в 2020 году
- Kaby Lake : преемник Skylake, выпущенный в августе 2016 года, нарушил график Intel Tick-Tock из-за задержек с процессом 10 нм.
- Goldmont
- Итерация 14-нм микроархитектуры Atom после Silvermont, но в значительной степени заимствованная у процессоров Skylake (например, GPU), выпущенная в апреле 2016 года.
- Goldmont Plus : преемникмикроархитектуры Goldmont , все еще основанный на техпроцессе 14 нм, выпущенный 11 декабря 2017 г.
- Tremont
- Итерация 10 нм микроархитектуры Atom после Goldmont Plus.
- Palm Cove
- Выпустив ядро Palm Cove, Intel изменила схему именования микроархитектур, отделив ядра ЦП от своих производственных узлов.
Преемник ядра Skylake, первое потребительское ядро, включающее набор инструкций AVX-512 . (Это если не считать Skylake-X как потребительское ядро, которое также имеет AVX-512 и появилось на рынке за 11 месяцев до Cannon Lake.)- Cannon Lake : мобильный преемник Kaby Lake, использующий 10-нм техпроцесс, первая и единственная микроархитектура для реализации ядра Palm Cove, выпущенная в мае 2018 года. Ранее называлась Skymont, производство прекращено в декабре 2019 года.
- Санни Коув
- Преемник ядра Palm Cove, первое ядро, включающее аппаратное ускорение для алгоритмов хеширования SHA .
- Ice Lake : маломощный преемник Whiskey Lake только для мобильных устройств, использующий техпроцесс 10+ нм, выпущенный в сентябре 2019 г.
- Ice Lake-SP : серверный преемник Cascade Lake, использующий техпроцесс 10+ нм, будет выпущен в 2020 году
- Willow Cove
- Преемник ядра Sunny Cove, включает новые функции безопасности и модернизирует подсистему кеширования.
- Tiger Lake : преемник Ice Lake, использующий техпроцесс 10 ++ нм, выпущенный в четвертом квартале 2020 года
- Rocket Lake : преемник Comet Lake, использующий техпроцесс 14 ++ нм, будет выпущен в первом квартале 2021 года
- Sapphire Rapids : только сервер, преемник Ice Lake-SP, использующий техпроцесс 10 ++ нм, будет выпущен в 2021 году
- Золотая бухта
- Преемник ядра Willow Cove, включает улучшения однопоточной производительности, производительности AI, производительности сети и 5G, а также новые функции безопасности.
- Alder Lake : преемник Tiger Lake, использующий техпроцесс 10 ++ нм, будет выпущен в 2021 году
- Ocean Cove
- Преемник ядра Golden Cove.
Микроархитектуры итана
- Мерсед
- оригинальная микроархитектура Itanium. Используется только в первых микропроцессорах Itanium .
- Маккинли
- улучшенная микроархитектура, используемая в первых двух поколениях микропроцессоров Itanium 2 .
- Монтесито
- улучшенная микроархитектура McKinley, используемая в процессорах Itanium 2 серий 9000 и 9100. Добавлены двухъядерный процессор, грубая многопоточность и другие улучшения.
- Туквила
- улучшенная микроархитектура, используемая в процессорах серии Itanium 9300. Добавлены четырехъядерный процессор, SMT, встроенный контроллер памяти, QuickPath Interconnect и другие улучшения.
- Поулсон
- Процессор Itanium с новой микроархитектурой.
- Киттсон
- последняя микроархитектура Itanium. У него немного выше тактовая частота, чем у Poulson.
Дорожная карта
Pentium 4 / Core линии
Гибридный
| Гибридная дорожная карта | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Процессы изготовления | Микроархитектуры | Кодовые имена | Дата выпуска | Процессоры / SoC | ||||||
| Вычислить умирают | Базовая матрица | Пакет | Ядро | Атом | MID , смартфон | Планшет | Мобильный | Сервер | ||
| 10 нм | 14 нм | 3D Foveros | Санни Коув | Tremont | Lakefield | 2020 г. | Lakefield | Нет данных | ||
| Lakefield-R | ||||||||||
| Райфилд | 2021/2022 | |||||||||
Линии атома
| Дорожная карта Atom | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Fabri- катионом процесс | Микро- архи- tecture | Дата выпуска | Процессоры / SoC | |||||||
| MID , смартфон | Планшет | Нетбук | Неттоп | Встроенный | Сервер | Общение | CE | |||
| 45 нм | Боннель | 2008 г. | Silverthorne | Нет данных | Diamondville | Tunnel Creek , Стеллартон | Нет данных | Sodaville | ||
2010 г..png) | Линкрофт | Pineview | Groveland | |||||||
| 32 нм | Солтвелл | 2011 г. | Медфилд ( Penwell & Lexington), Clover Trail + (Cloverview) | Клеверный след ( Cloverview ) | Кедровая тропа ( Cedarview ) | Неизвестно | Centerton & Briarwood | Неизвестно | Berryville | |
| 22 нм | Silvermont | 2013 | Меррифилд (Танжер), Слейтон, Мурфилд (Аннидейл) | Бэй Трейл-Т (Вэлливью) | Бэй Трейл-М (Вэлливью) | Bay Trail-D (Вэлливью) | Bay Trail-I (Вэлливью) | Avoton | Rangeley | Неизвестно |
| 014 нм | Airmont | 2014 г. | Бингемтон и Ривертон | Cherry Trail-T (Черривью) | Braswell | Денвертон Отменено | Неизвестно | Неизвестно | ||
| Goldmont | 2016 г. | Брокстон отменен | Willow Trail отменено Apollo Lake | Apollo Lake | Денвертон | Неизвестно | Неизвестно | |||
| Голдмонт Плюс | 2017 г. | Неизвестно | Неизвестно | Gemini Lake Gemini Lake Refresh | Неизвестно | Неизвестно | Неизвестно | |||
| 10 нм | Tremont | 2020 г. | Неизвестно | Лейкфилд (гибрид) | Лейкфилд (гибрид) Элкхарт Лейк Джаспер Лейк | Jacobsville Snow Ridge | Неизвестно | Неизвестно | ||
| Грейсмонт | 2021 г. | Гранд-Ридж | ||||||||
Смотрите также
Ссылки
внешняя ссылка
<img src=»https://en.wikipedia.org//en.wikipedia.org/wiki/Special:CentralAutoLogin/start?type=1×1″ alt=»» title=»»>
Intel Architecture — Википедия
Материал из Википедии — свободной энциклопедии
У этого термина существуют и другие значения, см.
IA.
Intel Architecture — система архитектур, разрабатывающаяся компанией Intel. Данные архитектуры были совместимы только со своим набором инструкций и одна из них использовалась в процессорах других компаний. В настоящее время подразделяется на 2 архитектуры : IA-32 и IA-64.
Разновидности
IA-32
IA-32 (Intel Architecture, 32-bit) — микропроцессорная архитектура, третье поколение архитектуры x86, ознаменовавшееся переходом на 32-разрядные вычисления[1][2][3]. Первый представитель архитектуры — микропроцессор Intel 80386, выпущенный 17 октября 1985 года. Также архитектуру часто называют i386 (по имени первого выпущенного на ней процессора) и x86-32 (по применяемому набору команд). Эти метонимы получили широкое распространение, в том числе в справочной литературе и документации[4][5]. Архитектура IA-32 была создана корпорацией Intel в 1985 году и на двадцать лет стала доминирующей среди микропроцессоров для персональных компьютеров[2]. В дальнейшем была вытеснена 64-разрядной архитектурой x86-64[6]. Процессоры с архитектурой IA-32 также производились AMD, Cyrix, Via, Transmeta, SiS, UMC и многими другими[1]. После 2010 года процессоры архитектуры IA-32 всё ещё разрабатываются и производятся, например Intel Atom (N2xx и Z5xx серий)[7], AMD Geode и VIA C7. Позиционируются как процессоры для мобильных и встраиваемых систем.
Начало этих архитектур было от процессора Intel 80386 с архитектурой IA-32, которую часто называют i386.
IA-64
IA-64 (Intel Architecture-64) — 64-битная аппаратная платформа: микропроцессорная архитектура и соответствующая архитектура набора команд, разработанная совместно компаниями Intel и Hewlett Packard. Реализована в микропроцессорах Itanium и Itanium 2. Основана на VLIW или, в терминах Intel, EPIC (сокр. от англ. Explicity Parallel Instruction Computing, вычисления с явной параллельностью инструкций). Несовместима с архитектурой x86. Изначально предлагалась и в качестве платформы для домашних компьютеров, но после выпуска фирмой AMD 64-битной архитектуры AMD64, сохранившей совместимость с x86, актуальность использования платформы IA-64 где-либо, кроме серверов, пропала, несмотря на то, что в конце 2001 года для IA-64 была выпущена специальная версия Windows XP 64-bit for IA-64. Также на архитектуру IA-64 портирована операционная система OpenVMS, принадлежащая HP.
Примечания
Ссылки
Intel — Википедия
| Intel Corporation | |
| Тип | Публичная компания |
|---|---|
| Листинг на бирже | NASDAQ: INTC |
| Основание | 1968 |
| Основатели | Гордон Мур, Роберт Нойс |
| Расположение | США США: Санта-Клара, Калифорния |
| Ключевые фигуры | Рене Джеймс (Президент)[1] |
| Отрасль | Полупроводники |
| Продукция | Процессоры, Микропроцессоры, флэш-память, SSD-накопители, чипсеты, сетевое оборудование, материнские платы, серверы |
| Оборот | ▲ $59,4 млрд (2016 год)[2] |
| Операционная прибыль | ▼ $12,784 млрд (2016 год)[2] |
| Чистая прибыль | ▼ $10,316 млрд (2016 год)[2] |
| Активы | ▲ $113,327 млрд (2016 год)[2] |
| Число сотрудников | ▼ 106 тыс. (2016 год)[2] |
| Дочерние компании | Intel Ireland[d], Intel Capital[d], Wind River Systems, Havok, McAfee, Virtutech[d], Intel (Germany)[d], Intel (India)[d], Intel Israel[d] и Mobileye |
| Сайт | www.intel.com |
| Intel на Викискладе | |
«И́нтел»[3] («Intel Corp.», МФА: [ˈɪntɛl ˌkɔːpə’reɪʃən]) — производитель электронных устройств и компьютерных компонентов, включая микропроцессоры, наборы системной логики (чипсеты). Штаб-квартира расположена в Санта-Кларе, штат Калифорния, США.
История
Логотип использавовшийся с 1968 по 2005 года
Компанию основали Роберт Нойс и Гордон Мур 18 июля 1968 года[4] после того, как ушли из компании Fairchild Semiconductor. Вскоре к ним присоединился Энди Гроув, разработавший и внедривший метод корпоративного управления OKR, эффективно используемый в менеджменте. Бизнес-план компании, распечатанный Робертом Нойсом на печатной машинке, занимал одну страницу. Представив его финансисту, ранее помогавшему создать Fairchild, Intel получила стартовый кредит в $2,5 млн.
Название Integrated Electronics предложил Гордон Мур, хотя сначала компанию предполагалось назвать NM Electronics. Нойс одобрил этот вариант, но предложил представить его в сокращённом виде. Уже после регистрации компании 16 июля 1968 года выяснилось, что существует другая компания Intelco. Менять название было невыгодно — об Intel уже многие знали, так что во избежание вероятных судебных разбирательств пришлось выплатить $15 000 за право использования выбранного имени[5].
Успех к компании пришёл в 1971 году, когда Intel начала сотрудничество с японской компанией Busicom. Intel получила заказ на двенадцать специализированных микросхем, но по предложению инженера Тэда Хоффа компания разработала один универсальный микропроцессор Intel 4004. Следующим был разработан Intel 8008.
В 1990-е компания стала крупнейшим производителем процессоров для персональных компьютеров. Intel внесла существенный вклад в развитие компьютерной техники. Спецификации на множество портов, шин, стандартов и систем команд разрабатывались при участии Intel или полностью её сотрудниками. Например, тип памяти DDR стал известен благодаря Intel, хотя долгое время компания продвигала другой тип памяти — RAMBUS RAM.
Собственники и руководство
Почти 100 % акций компании находится в свободном обращении на фондовых биржах. Рыночная капитализация на середину февраля 2017 года — $170,85 млрд[6], на конец января 2018 года — $234 млрд[7].
Председатель совета директоров — Энди Брайант, президент — Рене Джеймс, главный исполнительный директор — Брайан Кржанич. В совет директоров входят 12 человек[8], включая председателя.
Акционеры
По состоянию на март 2017 года, крупнейшие акционеры среди институциональных инвесторов[9]:
Руководители
- Роберт Нойс — президент компании и главный исполнительный директор в 1968—1975 гг.
- Гордон Мур — президент компании в 1975—1979 гг., главный исполнительный директор в 1975—1987 гг.
- Энди Гроув — президент компании в 1979—1997 гг., главный исполнительный директор в 1987—1998 гг.
- Крэйг Барретт — президент компании в 1997—2002 гг., главный исполнительный директор в 1998—2005 гг.
- Пол Отеллини — президент компании в 2002—2013 гг., главный исполнительный директор в 2005—2013 гг.
- Рене Джеймс — президент компании в 2013—2015 гг.
- Брайан Кржанич — главный исполнительный директор в 2013—2018 гг.
Деятельность
Intel — крупнейший в мире производитель микропроцессоров, занимающий на 2008 год 75 % этого рынка[6]. Основные покупатели продукции компании (по данным 2013 года) — производители персональных компьютеров Dell (17 %), Hewlett-Packard (15 %) и Lenovo (12 %)[10]. Помимо микропроцессоров, Intel выпускает полупроводниковые компоненты для промышленного и сетевого оборудования.
Показатели деятельности
| 2012 год[2] | 2013 год[2] | 2014 год[2] | 2015 год[2] | 2016 год[2] | |
|---|---|---|---|---|---|
| Выручка от реализации, млрд $ | ▼ 53,34 | ▼ 52,71 | ▲ 55,87 | ▼ 55,36 | ▲ 59,39 |
| Чистая прибыль, млрд $ | ▼ 11,01 | ▼ 9,62 | ▲ 11,7 | ▼ 11,42 | ▼ 10,32 |
Intel в России
Информация в этом разделе устарела. Вы можете помочь проекту, обновив её и убрав после этого данный шаблон. |
В Российской Федерации у компании имеется три центра НИОКР — в Москве, Новосибирске и Нижнем Новгороде, в последнем работают также специалисты из закрытого в конце 2011 года филиала корпорации в технопарке «Система-Саров» неподалёку от города Саров(Дивеевский район).[11] Помимо исследовательской деятельности, Intel осуществляет в России целый ряд успешных программ в области корпоративной социальной ответственности, особенно в сфере школьного и вузовского образования[12], в частности работает с вузами c целью повысить квалификацию среди студентов и преподавателей по направлениям научных исследований, а также в области технологического предпринимательства. В целом, деятельность корпорации в области образования направлена на повышение уровня институтов, заинтересованных в разработке и продвижении современных образовательных технологий. В Intel активно работает корпоративная программа добровольчества Intel Involved, более 40 процентов штатных сотрудников компании являются добровольцами, помогая местному сообществу.
По программе «Intel® Обучение для будущего» с 2002 года по настоящее время в России более миллиона учителей школ и студентов педагогических ВУЗов прошли обучение тому, как интегрировать элементы ИКТ в учебные планы. Инициатива, объявленная в 2000 году лишь в ряде штатов США, на сегодня охватывает свыше 10 млн учителей более чем из 40 стран мира.
В 2004 году при содействии российского подразделения Intel появилась кафедра микропроцессорных технологий в МФТИ (зав. кафедрой член-корреспондент РАН Б. А. Бабаян, директор по архитектуре подразделения Software and Services Group (SSG) корпорации Intel). Кафедра готовит магистров в области разработки новых вычислительных средств и технологий.
7 апреля 2006 года была открыта учебно-исследовательская лаборатория Intel в Новосибирском государственном университете[13].
В 2011 году компания отпраздновала 20-летие деятельности Intel в РФ и СНГ. В честь этого события в московской школе управления «Сколково» прошла большая партнёрская конференция с участием руководства компании[14].
Летом 2015 года компания открыла лабораторию по разработке решений для «интернета вещей» в Москве[15].
Антимонопольные преследования
В мае 2009 года Еврокомиссия пришла к заключению, что компания Intel платила скрытые вознаграждения фирмам-производителям компьютеров (таким, как Acer, Dell, HP, Lenovo и NEC), а также продавцам компьютеров, чтобы они отдавали предпочтения процессорам фирмы Intel, а не её конкурента AMD. За нарушение антимонопольного законодательства Intel была оштрафована на рекордную сумму в €1,06 млрд, а также получила строгие предписания «нем
14. Обзор архитектуры Intel Broadwell и процессоров Core M — Ferra.ru
Говоря об «апгрейде» вычислительных мощностей процессора, важно не забывать, что для Intel он не был первостепенной задачей. Рынок мобильных девайсов диктовал совсем другое требование — снижение энергопотребления. И если соотношение улучшений в производительности к необходимой энергии у Haswell составляло 1:1, то у Broadwell оно должно было быть 2:1. Естественно, это наложило свои ограничения на выбор «новшеств», которые Intel могла бы внести в дизайн архитектуры Broadwell. Более того, пришлось поработать и над уже имеющимся соотношением производительности к энергопотреблению. Грубо говоря, 5% улучшений в производительности обойдутся всего в 2,5% увеличения немедленного потребления энергии.
Компания продолжит оптимизацию энергопотребления не только для Intel Core M, но и для всех будущих продуктов Broadwell. Больше внимания будет уделяться отключению тех частей CPU, которые не используются и уменьшению потребления энергии различными блоками по мере необходимости. Эти доработки в совокупности с увеличением энергоэффективности от использования 14-нм техпроцесса — основные способы снижения потребления энергии в Intel Core M.
Улучшения в GPU
В целом принцип «тик-так» работает и для графической подсистемы процессоров Intel: значительные архитектурные изменения на стадии «так» и улучшения техпроцесса имеющейся архитектуры на стадии «тик». Но с одним отличием: обычно для GPU доработки на стадии «тик» гораздо существеннее, нежели для CPU. И Broadwell — не исключение.
Графическая подсистема Broadwell основана на Gen8 GPU — это продолжение архитектуры Intel Gen7, впервые появившейся в процессорах Ivy Bridge и доработанной версии Gen7,5 в Haswell. На фундаментальном уровне это тот же самый GPU, только более оптимизированный и «отшлифованный».
Broadwell теперь поддерживает последние графические API, например, Direct3D FL 11_2, OpenCL 2.0, включая поддержку общей виртуальной памяти, что приближает интегрированную графику Broadwell-Y к интегрированным и дискретным решениям от AMD и NVIDIA. Чип получит нативную поддержку UHD и 4K-разрешения.
Intel Architecture — Википедия. Что такое Intel Architecture
Материал из Википедии — свободной энциклопедии
Intel Architecture — система архитектур, разрабатывающаяся компанией Intel. Данные архитектуры были совместимы только со своим набором инструкций и одна из них использовалась в процессорах других компаний. В настоящее время подразделяется на 2 архитектуры : IA-32 и IA-64.
Разновидности
IA-32
IA-32 (Intel Architecture, 32-bit) — микропроцессорная архитектура, третье поколение архитектуры x86, ознаменовавшееся переходом на 32-разрядные вычисления[1][2][3]. Первый представитель архитектуры — микропроцессор Intel 80386, выпущенный 17 октября 1985 года. Также архитектуру часто называют i386 (по имени первого выпущенного на ней процессора) и x86-32 (по применяемому набору команд). Эти метонимы получили широкое распространение, в том числе в справочной литературе и документации[4][5]. Архитектура IA-32 была создана корпорацией Intel в 1985 году и на двадцать лет стала доминирующей среди микропроцессоров для персональных компьютеров[2]. В дальнейшем была вытеснена 64-разрядной архитектурой x86-64[6]. Процессоры с архитектурой IA-32 также производились AMD, Cyrix, Via, Transmeta, SiS, UMC и многими другими[1]. После 2010 года процессоры архитектуры IA-32 всё ещё разрабатываются и производятся, например Intel Atom (N2xx и Z5xx серий)[7], AMD Geode и VIA C7. Позиционируются как процессоры для мобильных и встраиваемых систем.
Начало этих архитектур было от процессора Intel 80386 с архитектурой IA-32, которую часто называют i386.
IA-64
IA-64 (Intel Architecture-64) — 64-битная аппаратная платформа: микропроцессорная архитектура и соответствующая архитектура набора команд, разработанная совместно компаниями Intel и Hewlett Packard. Реализована в микропроцессорах Itanium и Itanium 2. Основана на VLIW или, в терминах Intel, EPIC (сокр. от англ. Explicity Parallel Instruction Computing, вычисления с явной параллельностью инструкций). Несовместима с архитектурой x86. Изначально предлагалась и в качестве платформы для домашних компьютеров, но после выпуска фирмой AMD 64-битной архитектуры AMD64, сохранившей совместимость с x86, актуальность использования платформы IA-64 где-либо, кроме серверов, пропала, несмотря на то, что в конце 2001 года для IA-64 была выпущена специальная версия Windows XP 64-bit for IA-64. Также на архитектуру IA-64 портирована операционная система OpenVMS, принадлежащая HP.
Примечания
Ссылки
Как Intel, AMD, и ARM представляют будущее микропроцессоров
Прошлая неделя была удачная для всех, кто следит за развитием микропроцессоров. Одна за другой появились новости о том, что ARM пообещала в 2020 году выпустить новый процессор Cortex-A77 и GPU Mali-G77, Intel анонсировала выпуск 10-го поколения микропроцессоров семейства Core, а AMD обновила линейку процессоров Ryzen. Вместе с разработчиком графических процессоров Nvidia эти три компании являются лидерами, определяющими направление будущей разработки процессоров. Кроме того, от них также зависит, как будут выглядеть ноутбуки, рабочие станции и игровые приставки следующего поколения. Процессор по-прежнему является сердцем любого компьютера, и всегда интересно узнать, что нового появилось в этом сегменте микрочипов.
ARM
Британская компания ARM, благодаря которой наступила эпоха смартфонов, разрабатывает наборы инструкций и микросхем для мобильных SoC, которые компании типа Qualcomm, Apple, Samsung и до недавнего времени Huawei затем по лицензии используют в микрокомпонентах для для iPhone, Galaxy и Pixels. Недавно анонсированные процессоры Cortex-A77 и Mali-G77 ориентированы на повышение производительности и скорости работы без каких-то дополнительных опций или специальных возможностей.
Компании ARM нужно действовать смелее, если она собирается достичь своей давней цели — выхода за пределы мобильного сегмента. Большинство смартфонов и планшетов сегодня работают на процессоре ARM. Все попытки Intel вывести семейство микропроцессоров x86 на рынок мобильных устройств с треском провалились, и ARM уже давно остается единственным монополистом на этом рынке. Arm Limited, принадлежащая японской медиакорпорации SoftBank, теперь собирается выпускать процессоры для ноутбуков и в перспективе для настольных ПК.
Компания Qualcomm выпустила процессор Snapdragon 8cx, это первый специализированный чип для Windows-ноутбуков (для платформы ARM версия ОС Windows вышла). По слухам, Apple также хочет отказаться от процессоров Intel в Mac к 2020 году. Скоро мы узнаем, сможет ли ARM сравниться с производительностью процессоров x86 в настольных ПК. Но в любом случае, появления ноутбуков и ультрабуков на базе процессоров ARM уже не избежать.
INTEL
Тем не менее, слово «Intel» до сих пор остается одним из символов платформы PC. Наклейка с лейблом «Intel Inside» встречается очень часто, но пока что Intel уделяет очень мало внимания повышению мощности новых процессоров и эффективной работе своих заводов. Компания уже давно обещала выпустить 10-нм процессоры Ice Lake, но это произошло только сейчас.
28 мая на выставке Computex в Тайбэе Intel рассказала о работах над проектом Athena, цель которого – обеспечить повышенное время автономной работы ноутбука с процессором Intel (9-16 часов от штатного аккумулятора), поддержку высокоскоростных стандартов сетей беспроводного доступа (wi-fi и lte), быстрое время включения. Прекратив гонку за количеством ядер и тактовых частот, Intel хочет побороться за качество и за лидерство с ARM на платформе мобильных устройств.
Первые процессоры 10-го поколения семейства Intel Core появятся сначала в ультрабуках и планшетах. В основном, ожидается расширение функциональности, а не увеличение мощности: управление голосом, поддержка OpenVINO AI, встроенная поддержка стандартов Wi-Fi 6 и Thunderbolt 3, а также поддержка улучшенной графики и 4K HDR для создания видео «на профессиональном уровне».
Intel также показала прототипы новых устройств: Twin River – лэптоп с двумя экранами и Honeycomb Glacier – игровой компьютер. Но его экран складывается, поэтому формально это ноутбук. Работа с альтернативными форм-факторами — это еще одна привычка Intel. На протяжении многих лет, потребители были довольны и без того мощными ПК, новые микропроцессоры уже стали восприниматься как должное. Теперь компания хочет создать целую экосистему из устройств и одновременно собирается побороться за качество с помощью проекта Athena.
AMD
Возможно, самым понятным путём сейчас идет развитие компании AMD. Новая серия Ryzen 3000 – это первый 12-ядерный процессор AMD для потребительского сегмента, выполненный по технологии 7 нм, и по цене он сопоставим с продукцией Intel. За исключением техпроцесса 7 нм, в остальных характеристиках нет ничего особо прорывного. В AMD считают, что просто улучшив характеристики, можно продать больше микропроцессоров, чем раньше.
Эти стратегия, похоже, оказалась успешной. Доля процессоров AMD на рынке ПК растет, и компания добилась большого успеха, заключив контракт на поставку процессоров для PlayStation 5. Следующая модель Xbox по слухам может быть построена на базе процессора AMD, а Microsoft подумывает использовать чипы AMD Picasso для будущего лэптопа Surface в конце этого года. Концепция развития AMD — многоядерные процессоры, хорошие графические решения от подразделения Radeon и демократичная цена — завоевывает популярность как у потребителей, так и у дружественных вендоров, особенно в то время, когда Intel пытается устранить ошибки безопасности и повысить производительность своих процессоров.
Планы на будущее
Очень редко можно увидеть, как ARM, Intel и AMD выпускают пресс-релизы одновременно. Но это не значит, что эти компании развиваются в одном направлении.
Платформа ARM изначально создавалась для встраиваемых решений низкой производительности и отличалась низким энергопотреблением, теперь ее развитие ориентировано и на тяжелые вычислительные задачи. С другой стороны, Intel тратит много сил и средств на оптимизацию среды вокруг процессора. А AMD хорошо работают, выпуская микросхемы с хорошим соотношением «скорость вычислений – цена».
В долгосрочной перспективе будет интересно посмотреть за борьбой между процессорами ARM и x86. Но эта неделя показала, что очень скоро нас ждет новое поколение ноутбуков и мобильных устройств.
Источник
Архитектура Intel® лидирует в области инноваций в области микроархитектуры
Всегда делать больше с меньшими затратами
Достижения в области микроархитектуры облегчают создание более компактных и высокопроизводительных устройств.Они также являются движущей силой бизнес-модели и успеха Intel. Благодаря своей приверженности интеллектуальному дизайну и интеллектуальным технологическим процессам Intel продолжает лидировать в отрасли в направлении создания транзисторов все меньшего размера, что приводит к созданию более энергоэффективных и высокопроизводительных процессорных ядер.
Что такое микроархитектура?
Микроархитектура — это план элементов микросхемы. Этот план в сочетании с передовыми нанотехнологиями позволяет вычислительным устройствам быть более производительными и энергоэффективными.Команда разработчиков микроархитектуры Intel продолжает делать гигантский скачок в инновациях и недавно представила первые в мире 3D-транзисторы, изготовленные на 22 нм.
Откройте для себя последние
Откройте для себя преимущества новой микроархитектуры Intel®, поддерживающей более быстрые и компактные платформы, улучшенную графику HD, большую безопасность, более быстрый отклик и лучшую мобильность с автоматическими беспроводными соединениями.
Узнайте о новейшей микроархитектуре Intel® ›
Позвольте MindShare воплотить в жизнь «процессор Intel ® (Ice Lake и Cascade Lake) и архитектуру платформы» Каждое поколение процессоров и наборов микросхем предоставляет новые возможности, сохраняя при этом обратную совместимость с более ранними платформами.Новые архитектуры ЦП 9-го и 10-го поколения предлагают значительные улучшения в пропускной способности инструкций, энергосбережении, интегрированной графике, безопасности, вариантах упаковки системы на кристалле (SOC) и т. Д. Этот 5-дневный курс знакомит с архитектурой набора команд x86 (ISA). ) и описывает аппаратные функции новейших процессоров Intel Core и Xeon, поддерживающих его. Кроме того, в курсе представлен обзор памяти, логики концентратора контроллера платформы (PCH) и интерфейсов ввода-вывода, которые могут использоваться при реализации общих типов систем. Полное понимание аппаратной платформы Intel x86 включает в себя знание возможностей CPU / PCH, настройку BIOS / OS для программируемых функций платформы, а также динамическое состояние системы в отношении температурных событий и ошибок и т. Д. Интегрированные демонстрации MindShare Arbor В этом курсе представлено декодированное представление о настройке регистров, состоянии системы и устройства, а также согласованный обзор информации о платформе, сообщаемой при выполнении инструкции CPUID. Студенты могут использовать программное обеспечение Arbor для сканирования локальных систем в реальном времени, чтения / изменения определенных регистров и даже сохранения результатов сканирования Arbor для последующего обмена и просмотра в автономном режиме. Этот курс обновляется как можно чаще с целью предоставить «моментальный снимок» текущих компонентов платформ Intel Core и Xeon x86 и реализаций системы. Контент основан на общедоступных документах. Курсы по MindShare по процессорам и платформам Intel: Все учебные и виртуальные учебные курсы MindShare можно настроить в соответствии с потребностями вашей группы. Информация о курсе по архитектуре процессоров и платформ Intel
|
Haswell — Микроархитектуры — Intel
Полупроводники и вычислительная техника
- WikiChip
WikiChip
WikiChip
- Дом
- Случайная статья
- Последние изменения
- Подача стружки
Покрытие предохранителя
- Последние новости
- ISSCC
- IEDM
- СБИС
- Горячие чипсы
- SuperComputing
Социальные сети
- Твиттер
- Доска для переноски
Популярный
компаний
- Intel
- драм
- ARM
- Qualcomm
Микроархитектуры
- Skylake (Клиент)
- Skylake (Сервер)
- Зен
- Кофейное озеро
- Дзен 2
Технологические узлы
- 14 нм
- 10 нм
- 7 нм
Архитектуры
Популярные x86
Intel
- Клиент
- Skylake
- Озеро Каби
- Кофейное озеро
- Ледяное озеро
- Сервер
- Skylake
- Каскадное озеро
- Озеро Купер
- Ледяное озеро
- Большие ядра
- Санни Коув
- Willow Cove
- Малые ядра
- Голдмонт
- Голдмонт Плюс
- Tremont
- Грейсмонт
- Клиент
драм
- Зен
- Зен +
- Дзен 2
- Дзен 3
Популярные ARM
ARM
- Сервер
- Neoverse N1
- Зевс
- Большой
- Cortex-A75
- Cortex-A76
- Cortex-A77
- маленький
- Cortex-A53
- Cortex-A55
- Сервер
Кавиум
.
