DDR3 против оперативной памяти DDR4: стоит ли обновление?

Если вы охотились за новой системой, чтобы купить или собрать ее самостоятельно, вы наверняка сталкивались с термином DDR4 RAM. Что касается рынка, то DDR3 по-прежнему остается оперативной памятью. Мы все используем оперативную память DDR3 в течение почти десятилетия, но рынок начал наблюдать появление модулей DDR4. С появлением новых устройств каждый день, стоит ли обновлять DDR4 или это просто дорогая новая технология с сопоставимой производительностью? Насколько точно DDR4 отличается от своего предшественника? Если вас интересуют одни и те же вопросы, не беспокойтесь, поскольку мы представляем вам подробное сравнение оперативной памяти DDR4 с оперативной памятью DDR3 и выясним , действительно ли новая технология лучше или нет.

DDR3 против DDR4: что изменилось?

Физические изменения

Чтобы перейти к новым технологиям, дизайн, вероятно, является первым, что изменилось. В оперативной памяти DDR3 используется 240-контактный корпус, который был изменен в оперативной памяти DDR4. DDR4 перешел на 288-контактный пакет, который прямо говорит о том, что произойдет явное увеличение пропускной способности, о чем мы поговорим далее в статье. Кроме того, поскольку модули имеют одинаковую длину, расстояние между выводами в ОЗУ DDR4 было уменьшено до 0, 85 мм по сравнению с 1, 00 мм в DDR3. Это также уменьшает общий контакт на контакт.

Для размещения дополнительных выводов модули имеют увеличенную высоту 31, 25 мм по сравнению с 30, 35 мм в DDR3. Это сделано для облегчения процесса маршрутизации. Кроме того, печатная плата также стала толще, теперь размеры DDR3 увеличены с 1, 0 мм до 1, 2 мм, что открывает возможности для большего количества сигнальных слоев.

Рабочее напряжение

Потребление энергии является еще одним аспектом, который производители хотят минимизировать, и благодаря новой оперативной памяти DDR4 он работает для них довольно хорошо. Оперативная память DDR4 работает при более низком напряжении в 1, 2 В по сравнению с 1, 5 В в DDR3. Хотя это звучит не так уж и много, приведенные цифры в конечном итоге экономят 1-2 Вт на модуль на систему, что для полностью загруженного рабочего стола домашнего пользователя может приблизиться к 15 Вт при высоком уровне экономии по сравнению с DDR3, но для фермы серверов. с 1000 процессорами это означает экономию 15 кВт. Кроме того, по мере увеличения срока службы батареи в ноутбуках и ультрабуках использование оперативной памяти DDR4 вместе с новейшими 14-нм процессорами позволяет увеличить нагрузку, не спеша к розетке.

динамическое ОЗУ	Низкий вольтаж	стандарт вольтаж	Спектакль вольтаж
DDR3	1, 35 В	1, 50 В	1, 65 В
DDR4	1, 05 В	1, 20 В	1, 35 В

В ОЗУ DDR3 один источник напряжения подается на весь модуль. Это, в свою очередь, может вызвать значительное падение напряжения, влияющее на стабильность. С DDR4 все изменилось. Новый дизайн, который был реализован в ОЗУ DDR4, работает за счет повышения более низкого напряжения с помощью эталонных интегральных схем напряжения перед каждым чипом памяти. Это делается для того, чтобы обеспечить постоянное напряжение на каждом из них в отдельности, а не на весь модуль сразу. С помощью этой новой конструкции все падения напряжения зависят только от микросхемы и могут быть исправлены, что улучшает стабильность модулей оперативной памяти DDR4.

Обновить алгоритм

Перед обсуждением различий между алгоритмами обновления DDR3 и DDR4, давайте кратко обсудим ОЗУ. Технически ОЗУ бывают двух типов — статические и динамические. Динамическое ОЗУ, как следует из названия, продолжает обновлять свой контент каждые несколько интервалов. Теперь, в зависимости от способа обновления, DRAM делится на несколько типов, из которых наиболее известным является SDRAM. Синхронная динамическая память с произвольным доступом (SDRAM) намного быстрее, чем предыдущие, обычные формы RAM и DRAM. Он работает в синхронном режиме, синхронизируется с шиной внутри процессора. Теперь, когда нам это удалось, давайте обсудим различия между DDR3 и DDR4.

Как правило, устройства SDRAM, такие как ОЗУ DDR3, используют автообновление (AR) и самообновление (SR) для обновления своего контента. Как правило, SR используется в режиме ожидания для энергосбережения, а AR используется, когда система занята. С другой стороны, DDR4 поддерживает автоматическое автоматическое обновление с низким энергопотреблением, которое выполняет стандартную функцию обновления содержимого памяти, но использует адаптивный алгоритм, основанный на температуре, чтобы избежать дрейфа сигнала.

В каждом модуле режимы обновления будут настраивать каждый массив независимо, поскольку контроллер должен поддерживать процедуру детальной оптимизации. Это также делается для того, чтобы используемые части памяти совпадали друг с другом. Это служит гарантией силы и стабильности на последующие годы.

Тактовая частота

Тактовая частота ОЗУ показывает, насколько быстро ОЗУ может читать или записывать данные. Одно из основных отличий оперативной памяти DDR3 от DDR4 заключается в их тактовой частоте. Несмотря на то, что для оперативной памяти DDR3 тактовая частота колеблется от 800 МГц до 2133 МГц, производители перешли к тому, чтобы обеспечить минимальную тактовую частоту 1333 МГц для DDR3. При этом самый высокий предел остается на уровне 2133 МГц. ОЗУ DDR4, с другой стороны, определяет, где остановился DDR3, с минимальной тактовой частотой, установленной на 2133 МГц и без определенного максимального значения. Это увеличение тактовых частот также приводит к общему увеличению их пропускной способности.

Чем выше значения, тем лучше

Увеличенная тактовая частота и полоса пропускания сопровождаются увеличением задержки . DDR3-2133 имеет задержку ~ 55 наносекунд. С другой стороны, DDR4-2133 имеет задержку ~ 63 наносекунды.

Чем ниже значения, тем лучше

При этом задержка не так высока, особенно когда тактовая частота и пропускная способность отражают снижение задержки.

Емкость памяти

Объем памяти также является еще одним аспектом, который нужно иметь в виду. В то время как для большинства ежедневных загрузок объем ОЗУ 4 ГБ вполне достаточно, геймеры предпочитают 8 Гб памяти. Кроме того, пользователи, заинтересованные в редактировании видео и аналогичной работе, стремятся к еще большему объему памяти. Таким образом, объем ОЗУ DDR3 ограничен 8 ГБ для одного модуля, а максимальная емкость 16 ГБ доступна в модулях DIMM (Dual Inline Memory Modules), которые используются в мэйнфреймах и системах рабочих станций. С другой стороны, DDR4 не имеет максимальной емкости по сравнению с объемом памяти, что позволяет системе хранить большие объемы данных в памяти.

Ориентиры

Хотя эталонные тесты никогда не являются истинным свидетельством реальных выступлений, они, как правило, дают некоторое представление об этом. Мы провели несколько тестов для сравнения ОЗУ DDR3 и ОЗУ DDR4 с использованием показателей Handbrake, Adobe Premier и PCMark.

Handbrake 0.10.2 High Profile Benchmark — чем ниже, тем лучше

Помимо тактовой частоты 2133 МГц, DDR4, по-видимому, стабильно быстрее по всем направлениям, хотя его преимущество действительно уменьшается довольно рано. Разница не ошеломляет, но она ощутима.

Adobe Premiere CC Encode Benchmark — чем ниже, тем лучше

Та же тенденция наблюдается с Adobe Premiere CC и Adobe Media Encoder, хотя и более выражена. DDR4 превосходит предшественника, но разница не так велика.

PCMark 8 Adobe Suite — чем выше, тем лучше

Наконец, в пакете Adobe Suite для PCMark 8 DDR4 неизменно быстрее и продолжает постепенно увеличиваться с каждым классом скорости. Хотя разница между DDR3-2133 и DDR4-2133 очень мала, всего одно повышение до следующей частоты для DDR4 переворачивает таблицы.

Совместимость

Совместимость является важным фактором, который необходимо учитывать при покупке. Ни одна из ОЗУ не совместима с другими, и это также относится к DDR3 и DDR4. Вы не можете установить оперативную память DDR4 на порт DDR3 или наоборот . К счастью, производители материнских плат не забывают упомянуть, какую оперативную память поддерживает их система, тем самым устраняя любую путаницу. Говоря в общих чертах, материнская плата, построенная в период между 2007 и 2014 годами, скорее всего, будет поддерживать оперативную память DDR3, тогда как модели, изготовленные после 2014 года, с большей вероятностью будут поддерживать модуль DDR4 .

Ценообразование и доступность

Стандарт DDR3 существует уже почти десять лет, в то время как модули DDR4 существуют здесь только пару лет. DDR4 — это более новая и обновленная технология, так что нет ничего проще, чем, очевидно, она будет дороже по сравнению с модулями DDR3 . Например, вы можете получить набор 8 ГБ ADATA DDR3-2133 всего за 59, 29 долл. США, тогда как сравнительный DDR4-2133 обойдется вам в 91, 49 долл., Что составляет почти 30 долл. США.

DDR3 против DDR4: кто победит?

Как упоминалось ранее, DDR4 начинает с того места, где ушел DDR3, улучшаясь практически во всех аспектах. Оперативная память DDR4 определенно оказалась достойным преемником. Несмотря на то, что не так много, чтобы разделить их, когда они работают на частоте 2133 МГц, более высокие тактовые частоты оперативной памяти DDR4 дают ей определенный прирост по сравнению с оперативной памятью предыдущего поколения. Более высокая необработанная мощность в сочетании с более низким энергопотреблением делают DDR4 явным победителем по сравнению с оперативной памятью DDR3.

Но вам нужно обновить?

Мы видели, что DDR4 превосходит оперативную память DDR3 с точки зрения количества, а также производительности в реальном мире. При этом также примечательно, что разница между ними не так уж велика. Если у вас ограниченный бюджет, инвестирование в ОЗУ DDR3 с более высоким модулем памяти с более быстрым процессором и более качественным графическим процессором, скорее всего, приведет к улучшению всесторонней производительности. Или, если у вас есть дополнительные деньги, чтобы потратить на более дорогую оперативную память DDR4. Нет никакого способа, чтобы это было бы неправильным решением, учитывая тот факт, что это действительно будущее. В любом случае, переключение на DDR4 неизбежно, что вы сделаете рано или поздно.

Ну, это то, что мы думаем, но мы хотели бы узнать ваши мысли о DDR3 против DDR4? Итак, дайте нам знать в разделе комментариев ниже.

DDR3 vs DDR4 — а есть ли разница?

В 2016 году оперативная память поколения DDR4 прочно закрепилась на рынке, став не перспективной, но дороговатой технологией, а вполне доступным решением. Цены на чипы DDR3 и DDR4 почти сравнились, при этом, последняя привлекательна тем, что имеет более высокие тактовые частоты. Чем отличается память DDR3 от DDR4 — знают немногие, однако часто продавцы выставляют новинку, как явное преимуществом. Так ли это — попробуем разобраться.

Читайте также: Как вывести звук через HDMI: долой лишние провода

Сравнение DDR3 и DDR4: немного теории

Разработки памяти DDR4 были начаты пусть и не в годы бородатой древности, но относительно давно. Первые движения в этом плане предпринимались JEDEC в 2005-2006 годах, когда большинство домашних ПК еще было на базе DDR первого поколения. Однако в массовую продажу новые чипы (и платы, их поддерживающие) поступили лишь в 2014-2015 годах, когда Intel представили процессоры под сокет 1151. С тех пор не утихают споры, какая память лучше — DDR3 или DDR4.

Цифры и попугаи

Основным аргументом в пользу новой памяти DDR4 являются ее теоретические характеристики. Так, предел скоростей памяти увеличился: в массовом сегменте ранее царила память DDR3 с частотами 1333, 1600 и 1866 МГц (точнее, не мегагерц, а миллионов трансферов в секунду, так как все типы памяти DDR одновременно могут передавать по 2 байта данных за такт), а более высокие частоты поддерживались лишь в режиме разгона, и не всеми процессорами. Память DDR4 имеет минимальные скорости на уровне тех же 1866 или даже 2133 МГц (МТ/с). Нехитрая арифметика показывает, что DDR4 1866 передает за один момент времени в 1,5 раза больше данных, чем DDR3 1333.

Читайте также: 7 лучших видеокарт 2016 года до 8000 грн

А теперь — о латентности

При учете скоростных параметров важно помнить, что полное название памяти (аббревиатура) выглядит как DDR3/DDR4 SDRAM. Сокращение RAM в данном случае указывает, что это Random Access Memory или Память Случайного Доступа. Выражаясь общепонятно, эти заумные слова означают, что память ориентирована на случайный доступ к данным по всему массиву памяти, всем ячейкам. То есть, контроллер может в любой момент обратиться к любой пустой ячейке, чтобы записать туда данные, или к любой занятой ячейке — чтобы считать их оттуда. Происходит это не мгновенно, а определенное время, которое измеряется в тактах. Это значение указывается в характеристиках, как CAS-латентность (CL), а в просторечии именуется таймингами.

Важной особенностью (и важным недостатком) памяти является тот факт, что с остом тактовой частоты — вырастает и задержка. К примеру, для памяти DDR 1-го поколения, частотой 400 МГц, типичным значением CL было 2,5 такта. Если разделить время (1 секунда) на количество тактов (400 миллионов) — длительность такта получается на уровне 2,5 нс (наносекунд). 2,5 такта по 2,5 нс — это 6,25 нс суммарно. Результат нужно умножить на 2, так как задержка, как и передача, происходит по 2 фронтам. Таким образом, между подачей запроса на чтение ячейки и ее чтением у памяти DDR 400 проходит 12,5 нс.

Самая популярная тактовая частота памяти DDR3 составляет 1600 МГц, а типичная задержка — 9 тактов. Если секунду разделить на 1600 млн тактов — получается, что на такт уходит 0,625 мс. Умножив данное число на 9, получаем 5,625 нс, и умножаем на 2. То есть, задержка у памяти DDR3 1600 составляет 11,25 нс — всего на 10 % меньше, чем у древней DDR.

Читайте также: ТОП-5 ноутбуков для студентов 2016

Типичная частота памяти DDR4, поддерживаемой современными процессорами, составляет 2133 МГц. Наиболее распространенная величина CAS-латентности — 15 тактов. 2133 миллиона тактов за секунду означают, что на один такт тратится 0,469 нс. Если умножить длительность такта на 15 (задержка), и умножить на 2 — получается, что у популярной памяти DDR4 2133 время задержки достигает 14 нс. Это больше (на те же 10 %), чем у покрытой мхом и шагающей на свалку истории DDR 400!

Конечно, на задержки, как единственную характеристику, полагаться нельзя. В линейном режиме записи и чтения новая память DDR4 существенно быстрее предшественников. Этим частично нивелируется почти не меняющееся время задержек, однако именно из-за них при росте скоростей — производительность системы не растет пропорционально, а разница между ddr3 и ddr4 остается не очень значительной.

Читайте также: Цены процессоров AMD Zen (Summit Ridge) и некоторые характеристики стали известны

А что на практике

Сравнение DDR3 и DDR4 в теории показывает, что новая память заметно быстрее предшественников в режиме линейных (последовательных) чтения и записи, но не отличается от них существенно в плане временных задержек доступа (5-7 нс). Однако голые цифры не всегда отражают реальную картину.

Читайте также: Цены и характеристики процессоров Intel Kaby Lake опубликованы в США

Тестирование DDR3 vs DDR4 проводились неоднократно с того момента, как появились процессоры Intel SkyLake, поддерживающие оба типа памяти. К сожалению, у нас сейчас нет под рукой материнской платы на сокете 1151 под память DDR3, но тесты с ресурса anandtech.com позволяют наглядно сравнить на практике оба типа памяти. Для тестирования использовались чипы памяти DDR4 2133 CL15 и DDR3 1866 CL9. Процессор испытательного стенда — актуальный Intel Core i7 6700K.

Тест в однопоточном режиме в бенчмарке Cinerbench показал практически равные результаты, с перевесом в 1 балл победила DDR3, но и это — в пределах статистической погрешности.

В многопоточном тестировании, в той же программе, разрыв составил 3 балла, показывая, что DDR3 лучше DDR4, но и это — несущественная разница.

Читайте также: Раз-два-три, елочка, гори! Обзор и сравнение вентиляторов GameMax WindForce и GaleForce 120 мм

В популярном архиваторе WinRar измерялось время сжатия файла, размером 1,5 Гб. Чем оно меньше — тем лучше, и в этом тесте DDR3 оказалась немного медленнее, чем DDR3. Однако отставание составило несущественные 3 %.

PovRay, популярный инструмент для работы с трехмерным рендерингом, тоже показал паритет между обоими стандартами памяти. DDR3 набрала на 1 балл больше, но это — даже меньше, чем 0,1 % разницы с DDR4.

Читайте также: Тонкий подбор: выбираем ультрабук

Еще один бенчмарк, в котором производилось сравнение DDR3 и DDR4 — Dolphin Benchmark. Он (что уже предсказуемо) показал минимальную разницу, однако на этот раз чуть лучше оказалась DDR3.

Похожие результаты показало и сравнение DDR3 и DDR4 с ресурса ixbt.com. Их специалистами была протестирована интегральная (средняя) производительность ПК в играх с памятью DDR3 1600 и DDR4 2133. Как видно из графика, в трех случаях за DDR4 остается перевес в пределах 10 %, а в двух — разницы вообще нет.

Читайте также: Выбор ноутбука – на что обратить внимание

Что же лучше — DDR3 или DDR4

Как показали и теоретические рассуждения, и практические тесты, разница между DDR3 и DDR4 в реальности не достигает тех 50 % и выше, что рисуют нам графики соотношения линейных скоростей. В большинстве задач между ними наблюдается паритет, с незначительным перевесом в ту или иную сторону. Таким образом, вопрос, что лучше, DDR3 или DDR4, можно снимать с повестки дня. Если учитывать аспект производительности, а также вторичные моменты — из этого финала можно почерпнуть несколько выводов.

DDR4 и DDR3 не сильно отличаются по производительности.
Память DDR4 немного энергоэффективнее, так как работает от напряжения 1,2 В, а DDR3 — от 1,5 В.
Если процессор компьютера принадлежит к поколению Intel Sandy Bridge и новее — менять его на что-то новое с поддержкой DDR4 нет особой выгоды, лучше докупить еще памяти DDR3.
Если производится сборка нового ПК — желательно использовать память DDR4, так как DDR3 устаревает, и в будущем сделать апгрейд ОЗУ будет сложнее.

Читайте также: Сборка игрового ПК за 10000 грн

Про ранги и виртуализацию в RAM. Нюансы технологий ОЗУ современного железа

В продолжение рубрики «конспект админа» хотелось бы разобраться в нюансах технологий ОЗУ современного железа: в регистровой памяти, рангах, банках памяти и прочем. Подробнее коснемся надежности хранения данных в памяти и тех технологий, которые несчетное число раз на дню избавляют администраторов от печалей BSOD.

Старые песни про новые типы

Сегодня на рынке представлены, в основном, модули с памятью DDR SDRAM: DDR2, DDR3, DDR4. Разные поколения отличаются между собой рядом характеристик — в целом, каждое следующее поколение «быстрее, выше, сильнее», а для любознательных вот табличка:

Для подбора правильной памяти больший интерес представляют сами модули:

RDIMM — регистровая (буферизованная) память. Удобна для установки большого объема оперативной памяти по сравнению с небуферизованными модулями. Из минусов — более низкая производительность;
UDIMM (unregistered DRAM) — нерегистровая или небуферизованная память — это оперативная память, которая не содержит никаких буферов или регистров;
LRDIMM — эти модули обеспечивают более высокие скорости при большей емкости по сравнению с двухранговыми или четырехранговыми модулями RDIMM, за счёт использования дополнительных микросхем буфера памяти;
HDIMM (HyperCloud DIMM, HCDIMM) — модули с виртуальными рангами, которые имеют большую плотность и обеспечивают более высокую скорость работы. Например, 4 физических ранга в таких модулях могут быть представлены для контроллера как 2 виртуальных;
FBDIMM — полностью буферизованная DIMM с высокой надежностью, скоростью и плотностью размещения.

Попытка одновременно использовать эти типы может вызвать самые разные печальные последствия, вплоть до порчи материнской платы или самой памяти. Но возможно использование одного типа модулей с разными характеристиками, так как они обратно совместимы по тактовой частоте. Правда, итоговая частота работы подсистемы памяти будет ограничена возможностями самого медленного модуля или контроллера памяти.

Для всех типов памяти SDRAM есть общий набор базовых характеристик, влияющий на объем и производительность:

Конечно, отличий на самом деле больше, но для сборки правильно работающей системы можно ограничиться этими.

Частота и режим работы

Понятно, что чем выше частота — тем выше общая производительность памяти. Но память все равно не будет работать быстрее, чем ей позволяет контроллер на материнской плате. Кроме того, все современные модули умеют работать в в многоканальном режиме, который увеличивает общую производительность до четырех раз.

Режимы работы можно условно разделить на четыре группы:

Single Mode — одноканальный или ассиметричный. Включается, когда в системе установлен только один модуль памяти или все модули отличаются друг от друга. Фактически, означает отсутствие многоканального доступа;
Dual Mode — двухканальный или симметричный. Слоты памяти группируются по каналам, в каждом из которых устанавливается одинаковый объем памяти. Это позволяет увеличить скорость работы на 5-10% в играх, и до 70% в тяжелых графических приложениях. Модули памяти необходимо устанавливать парами на разные каналы. Производители материнских плат обычно выделяют парные слоты одним цветом;
Triple Mode — трехканальный режим работы. Модули устанавливаются группами по три штуки — на каждый из трех каналов. Аналогично работают и последующие режимы: четырехканальные (quad-channel), восьмиканальные (8-channel memory) и т. п.
Flex Mode — позволяет увеличить производительность оперативной памяти при установке двух модулей различного объема, но с одинаковой частотой.
Для максимального быстродействия лучше устанавливать одинаковые модули с максимально возможной для системы частотой. При этом используйте установку парами или группами — в зависимости от доступного многоканального режима работы.

Ранги для памяти

Ранг (rank) — область памяти из нескольких чипов памяти в 64 бита (72 бита при наличии ECC, о чем поговорим позже). В зависимости от конструкции модуль может содержать один, два или четыре ранга.

Узнать этот параметр можно из маркировки на модуле памяти. Например уKingston число рангов легко вычислить по одной из трех букв в середине маркировки: S (Single — одногоранговая), D (Dual — двухранговая), Q (Quad — четырехранговая).

Пример полной расшифровки маркировки на модулях Kingston:

Серверные материнские платы ограничены суммарным числом рангов памяти, с которыми могут работать. Например, если максимально может быть установлено восемь рангов при уже установленных четырех двухранговых модулях, то в свободные слоты память добавить не получится.

Перед покупкой модулей есть смысл уточнить, какие типы памяти поддерживает процессор сервера. Например, Xeon E5/E5 v2 поддерживают одно-, двух- и четырехранговые регистровые модули DIMM (RDIMM), LRDIMM и не буферизированные ECC DIMM (ECC UDIMM) DDR3. А процессоры Xeon E5 v3 поддерживают одно- и двухранговые регистровые модули DIMM, а также LRDIMM DDR4.

Немного про скучные аббревиатуры таймингов

Тайминги или латентность памяти (CAS Latency, CL) — величина задержки в тактах от поступления команды до ее исполнения. Числа таймингов указывают параметры следующих операций:

CL (CAS Latency) — время, которое проходит между запросом процессора некоторых данных из памяти и моментом выдачи этих данных памятью;
tRCD (задержка от RAS до CAS) — время, которое должно пройти с момента обращения к строке матрицы (RAS) до обращения к столбцу матрицы (CAS) с нужными данными;
tRP (RAS Precharge) — интервал от закрытия доступа к одной строке матрицы, и до начала доступа к другой;
tRAS — пауза для возврата памяти в состояние ожидания следующего запроса;
CMD (Command Rate) — время от активации чипа памяти до обращения к ней с первой командой.

Разумеется, чем меньше тайминги — тем лучше для скорости. Но за низкую латентность придется заплатить тактовой частотой: чем ниже тайминги, тем меньше допустимая для памяти тактовая частота. Поэтому правильным выбором будет «золотая середина».

Существуют и специальные более дорогие модули с пометкой «Low Latency», которые могут работать на более высокой частоте при низких таймингах. При расширении памяти желательно подбирать модули с таймингами, аналогичными уже установленным.

RAID для оперативной памяти

Ошибки при хранении данных в оперативной памяти неизбежны. Они классифицируются как аппаратные отказы и нерегулярные ошибки (сбои). Память с контролем четности способна обнаружить ошибку, но не способна ее исправить.

Для коррекции нерегулярных ошибок применяется ECC-память, которая содержит дополнительную микросхему для обнаружения и исправления ошибок в отдельных битах.

Метод коррекции ошибок работает следующим образом:

При записи 64 бит данных в ячейку памяти происходит подсчет контрольной суммы, составляющей 8 бит.
Когда процессор считывает данные, то выполняется расчет контрольной суммы полученных данных и сравнение с исходным значением. Если суммы не совпадают — это ошибка.
Если ошибка однобитовая, то неправильный бит исправляется автоматически. Если двухбитовая — передается соответствующее сообщение для операционной системы.

Технология Advanced ECC способна исправлять многобитовые ошибки в одной микросхеме, и с ней возможно восстановление данных даже при отказе всего модуля DRAM.

Исправление ошибок нужно отдельно включить в BIOS

Большинство серверных модулей памяти являются регистровыми (буферизованными) — они содержат регистры контроля передачи данных.

Регистры также позволяют устанавливать большие объемы памяти, но из-за них образуются дополнительные задержки в работе. Дело в том, что каждое чтение и запись буферизуются в регистре на один такт, прежде чем попадут с шины памяти в чип DRAM, поэтому регистровая память оказывается медленнее не регистровой на один такт.

Источник — nix.ru

Все регистровые модули и память с полной буферизацией также поддерживают ECC, а вот обратное не всегда справедливо. Из соображений надежности для сервера лучше использовать регистровую память.

Многопроцессорные системы и память

Для правильной и быстрой работы нескольких процессоров, нужно каждому из них выделить свой банк памяти для доступа «напрямую». Об организации этих банков в конкретном сервере лучше почитать в документации, но общее правило такое: память распределяем между банками поровну и в каждый ставим модули одного типа.

Если пришлось поставить в сервер модули с меньшей частотой, чем требуется материнской плате — нужно включить в BIOS дополнительные циклы ожидания при работе процессора с памятью.

Для автоматического учета всех правил и рекомендаций по установке модулей можно использовать специальные утилиты от вендора. Например, у HP есть Online DDR4 (DDR3) Memory Configuration Tool.

Итого

Вместо пространственного заключения приведу общие рекомендации по выбору памяти:

Для многопроцессорных серверов HP рекомендуется использовать только регистровую память c функцией коррекции ошибок (ECC RDIMM), а для однопроцессорных — небуферизированную с ECC (UDIMM). Планки UDIMM для серверов HP лучше выбирать от этого же производителя, чтобы избежать самопроизвольных перезагрузок.
В случае с RDIMM лучше выбирать одно- и двухранговые модули (1rx4, 2rx4). Для оптимальной производительности используйте двухранговые модули памяти в конфигурациях 1 или 2 DIMM на канал. Создание конфигурации из 3 DIMM с установкой модулей в третий банк памяти значительно снижает производительность.
Из тех же соображений максимальной скорости желательно избегать использования четырехранговой памяти RDIMM, поскольку она снижает частоту до 1066 МГц в конфигурациях с одним модулем на канал, и до 800 МГц — в конфигурациях с двумя модулями на канал. Справедливо для серверов на базе Intel Xeon 5600 и Xeon E5/E5 v2.

Список короткий, но здесь все самое необходимое и наименее очевидное. Конечно же, старый как мир принцип RTFM никто не отменял.

DRAM DDR3 / DDR4 LRDIMM

III Услуга Newsletter GOODRAM

Администратором персональных данных является компания Wilk Elektronik SA, с местонахождением в г. Лазиска Гурне, ул. Миколовска 42 (почтовый индекс 43-173).

Ваши данные будут обрабатываться согласно положениям Распоряжения Европейского парламента и Совета (ЕС) 2016/679 от 27 апреля 2016 г. для рассылки актуальной маркетинговой информации: новостей на тему продукции, услуг, акций, а также корпоративных новостей. Юридическим основанием является ваше согласие на обработку ваших данных (буква а, п. 1 ст. 6 Распоряжения)

Администратор делает все возможное, чтобы ваши данные были соответствующим образом защищены. В связи с обработкой данных мы хотим сообщить вам, что:

Используемые персональные данные (ваше имя и электронный адрес) служат только для регистрации для услуг информационного бюллетеня, а также рассылки маркетинговой информации. Они будут обрабатываться до момента отказа от согласия на обработку;
В любой момент вы вправе подать возражение против обработки ваших персональных данных, что будет означать прекращение получения маркетинговой информации;
В связи с обеспечением соответствующего качества отправляемой информации ваши данные мы передаем нашему надежному партнеру, который тоже обеспечивает соответствующую защиту ваших данных;
В любое время вы вправе получить доступ к своим персональным данным, исправить их, удалить или ограничить их обработку, подать возражение, а также перенести их к другому администратору;
Вам предоставляется право подать жалобу в наблюдательный орган, которым является Генеральный инспектор по защите персональных данных (а с 25. 05.2018 именуемый председателем Управления по защите персональных данных), местонахождение: Варшава, ул. Ставки 2.

Если вы бы хотели воспользоваться принадлежащими вам правами, напишите нам по электронной почте: [email protected]

Инструкция для подписчиков Newsletter GOODRAM

Услуга Newsletter GOODRAM оказывается только заинтересованным лицам. Для регистрации следует выполнить следующие действия:

Зайти на сайт goodram.com.
Ознакомится с доступным на вышеупомянутом сайте документом «Политика конфиденциальности».
Правильно заполнить электронный бланк Newsletter:
1. В поле E-mail следует ввести электронный адрес, на который будут отпраляться очередные издания Newsletter GOODRAM. Введенный электронный адрес должен принадлежать или быть в распоряжении регистрирующегося лица. Недопускаемым является использование электронных адресов, которые не принадлежат регистрирующимся лицам.
2. Указание электронного адреса является тождественным с согласием на обработку персональных данных компанией Wilk Elektronik SA с местонахождением в г. Лазиска Гурне в рамках услуги Newsletter GOODRAM и ознакомлением с содержанием политики конфиденциальности.
Нажать на кнопку «Сохранить» (иконка стрелки). После данного действия на электронный адрес, введенный во время регистрации, будет отправлена информация, содержащая ссылку на процесс проверки требования добавить электронный ящик в базу для рассылки Newsletter GOODRAM.
Нажать на указанную в сообщении ссылку на процесс проверки требования добавить электронный ящик в базу для рассылки Newsletter GOODRAM. Данное действие подтверждает волю добавить владельца регистрируемого электронного адреса в базу для рассылки Newsletter GOODRAM. С этого момента на зарегистрированный электронный адрес будут отправляться компанией Wilk Elektronik SA очередные издания информационного бюллетеня, содержащие информацию на тему продукции и деятельности компании Wilk Elektronik SA.

Процесс модификации или удаления зарегистрированных данных:

В случае необходимости поменять электронный адрес или удалить (отменить регистрацию) электронный адрес, находящийся в базе для рассылки Newsletter GOODRAM, следует:

связаться с Wilk Elektronik SA, отправляя сообщение по электронной почте: [email protected], чтобы поменять электронный адрес,
нажать на ссылку, находящуюся в подписи каждого сообщения, отправленного в рамках информационного бюллетеня для того, чтобы удалить электронный адрес из базы подписчиков информационного бюллетеня (не находиться в базе для рассылки Newsletter GOODRAM). Это действие приведет к удалению данного адреса из базы подписчиков.

DDR3 отличие от DDR4 | HelpAdmins.ru

Вопрос о том, какую оперативную память выбрать для своего компьютера, не теряет своей актуальности, так как прогресс не стоит на месте и вот уже во всю в новых сборках ПК применяется память типа DDR4. В данной статье мы поговорим о ее основных отличиях по сравнением с памятью DDR3.

Более высокие тактовые частоты

Скорость работы модулей DDR4 начинается с частоты 2133 Мгц и заканчивается где то за 4000 Мгц. В то время, как для DDR3 доступны более низкие скорости в 1333, 1600 и 1866 и как следствие более медленная работа по чтению/записи.

Сниженное энергопотребление

1.05 – 1.2 В являются стандартным вольтажом для работы DDR4 против 1.33-1.5 В у DDR3. Пусть разница и не велика, но тем не менее она есть, что приводит к уменьшенному нагреву модуля памяти.

Новая внутренняя структура

В силу увеличенного количества внутренних банков памяти максимальный объем модуля DDR4 достигает 16 ГБ. В тоже время для DDR3 в массовом производстве выпускаются модули по 8ГБ максимум.

Внешние отличия

Как и со всеми предыдущими типами памяти, DDR4 получил новое расположение блокировочного ключа. Это значит, что его невозможно установить в материнские платы с другими типами памяти и наоборот – в мат. плату DDR4 нельзя установить модуль памяти иного типа.

Различие в расположении ключа

Реальный прирост производительности. Есть ли он?

Вопрос весьма интересный. И ответ здесь таков: не всякая память DDR4 быстрее памяти DDR3. Связано это с тем, что в силу конструктивных особенностей, тайминги (задержки в работе памяти) для DDR4 выше. У DDR3 они соответственно ниже. А чем ниже этот показатель, тем выше скорость работы.

Поэтому если взять два модуля разных типов, но с одинаковой частотой, то DDR3 будет быстрее! Да да. Для выигрыша DDR4 частота ее работы должна быть выше, чем у сравниваемой DDR3.

Вывод

Несмотря на то, что увеличенная скорость работы DDR4 весьма относительна, это не значит, что ее не нужно использовать. Если вы собираете себе новый системный блок, то у вас попросту не остается выбора. Ведь все материнские платы, поддерживающие новые процессоры, оснащаются памятью DDR4.

Если же вы собираетесь переходить на новую платформу, только ради использования DDR4, то этого делать определенно не стоит.

DDR3 против DDR4 — много памяти на очень высокой скорости | Блоги

Келла Нэк

| & nbsp 14 августа 2020 г.

Когда дело доходит до объема памяти и того, как он встроен в дизайн сегодняшнего и следующего поколения, как и любой другой аспект высокоскоростного дизайна, все дело в доступе к большим объемам данных на очень высоких скоростях.

Развитие памяти с двойной скоростью передачи данных (DDR) на протяжении многих лет было довольно динамичным. Первоначальная DDR была впервые представлена в 1998 году, за ней последовали DDR2 в 2003 году, DDR3 в 2007 году, DDR4 в 2014 году и DDR5, ориентировочная дата внедрения которой — в этом году. Очевидно, что желательно больше памяти, но используемая память должна предоставлять данные быстрее. DDR4 предлагает значительные преимущества, но необходимо учитывать конструктивные особенности на уровне печатной платы, чтобы обеспечить правильную работу всей системы с первого раза и каждый раз.В этой статье будет проведено сравнение DDR3 и DDR4, проблемы, связанные с ними, различные стили и инструменты, используемые для проектирования памяти, примечания к приложениям и опыт, необходимый для обеспечения того, чтобы память работала должным образом.

Для этой статьи я обратился к Джону Засио, соавтору наших двух книг, Right the First Time, A Practical Handbook on High Speed PCB and System Design , Volumes 1 and 2. У него более 50 лет. опыта в электротехнике.Его опыт охватывает широкий спектр печатных плат (PCB), специализированных интегральных схем (ASIC), интегральных схем (IC), вентильных матриц, стандартных ячеек, высокоскоростных схем и вопросов проектирования подсистем питания. Джон работает в качестве технического советника Speeding Edge, и мы всегда говорим, что он отвечает за дизайн IC, как Ли Ричи, основатель и президент Speeding Edge, за дизайн платы. Вклад Джона в эту статью был неоценим и высоко оценен.

Обзор DDR3 vs.DDR4

Джон объясняет: «После ухода из IBM в 1969 году я перешел в компанию Mascor. Именно тогда и появилась динамическая память с произвольным доступом (DRAM). Я помню, как к нам подошел инженер по продажам Intel и рассказал нам об этом замечательном устройстве, которое было намного лучше, чем основные воспоминания. В нем было 1000 бит. Я не помню, какова была скорость, но инженер по продажам сказал нам, что единственное, о чем мы должны беспокоиться с DRAM, — это то, что мы должны указывать ему, что нужно помнить, иначе он забудет каждые четыре миллисекунды.Теперь это называется «Обновить». Вот что означает «динамика» в DRAM. Требуется небольшая зарядка. Вы можете подсчитать количество электронов, помещенных в крошечный конденсатор, и через некоторое время он улетучится. Итак, он должен вернуться и обновить себя. Он считывает слабые сигналы, которые истекают кровью, а затем отправляет их обратно ».

Когда дело доходит до сравнения DDR3 и DDR4, в игру вступают несколько различных факторов. К ним относятся скорость передачи данных (скорость, с которой машина может читать или записывать данные в ОЗУ), уровни напряжения (они ниже в DDR4), как часто обновляется память, время между передачей команды и ее выполнением, механизм обновления, объем памяти, стоимость, требуемый объем памяти и точка или время установки, когда вам нужно будет перейти с DDR3 на DDR4 (так называемое запланированное устаревание).

Маршрутизация и скорость DDR

Джон отмечает: «DDR4 в два раза быстрее, чем DDR3. С каждым выходящим поколением DDR скорость увеличивается в два раза ».

DDR3 имеет скорость передачи данных от 800 МГц до 2133 МГц. Он не может превышать 2133 МГц. Из практических соображений скорость передачи данных для DDR3 варьируется от 1600 МГц до 1800 МГц. Скорость передачи данных для DDR4 составляет от 1600 МГц до 3200 МГц.

«Двойная память данных имеет два класса контактов», — утверждает Джон.«Есть адресные контакты (которые обычно называют адресным управлением), а иногда они являются мультиплексорами, например, в DDR. Вы вводите управляющее слово, и оно фиксируется в памяти для настройки регистров или какого-либо другого устройства, которое будет работать. Затем вы указываете адрес, и часы начинают отсчитывать время по мере передачи данных ».

«В случае DDR адрес обычно поступает из контроллера, проходит через все микросхемы памяти и касается их всех. Это приводит к нескольким нагрузкам на каждый провод.Контакты данных идут напрямую от контроллера к каждой микросхеме памяти. Обычно на выводах данных имеется один драйвер и одна нагрузка. Это гораздо более чистый путь. А поскольку это более чистый путь, он проходит в два раза быстрее. Есть передача данных по данным, когда часы повышаются, и передача данных по данным, когда часы опускаются. Это контрастирует с адресом управляющих контактов, где имеется только одна часть информации за такт. Если у вас есть скорость передачи данных 3200 Мбит / с на верхнем конце DDR4, вы имеете дело с 1.Тактовая частота 6 ГГц ».

Джон продолжает: «Хорошая новость в том, что DDR4 в два раза быстрее, чем DDR3, но не очень хорошая новость в том, что вам нужно начать беспокоиться о согласовании длины линии передачи и ее качестве. Это похоже на то, что мы делали с оптоволоконными соединениями 15-20 лет назад ».

Рис. 1. Накопление перекоса при чтении модуля DDR3. Этот перекос между сигналами CLK и DQS в DDR3 компенсируется выравниванием записи.

Дополнительные элементы, которые вступают в игру, включают стеклянное переплетение ламината, чрезвычайно важную структуру печатной платы и индуктивность переходных отверстий.Джон говорит: «Это все проблемы, вызывающие озабоченность со стороны платы из-за скорости DDR4. То же самое, что и при подключении к Интернету со скоростью 3, 4 или 5 Гбит / с, теперь начинает применяться к этим сигналам данных. Вы больше не можете купить просто дешевый кусок ламината, собрать печатную плату и ожидать, что она будет работать ».

В дополнение к вышесказанному, уровни напряжения выше у DDR3 по сравнению с DDR4 (1,5 В против 1,2 В соответственно).

Джон объясняет: «Более серьезной проблемой, помимо изменения уровня напряжения, является то, что в DDR3 есть двухтактный драйвер.Это означает, что терминатор на DIMM (двухрядном модуле памяти) или в другом месте, как правило, был эквивалентом резистора 50 Ом на 0,75 В, что составляет половину напряжения источника питания. Водитель либо вытаскивал его, либо опускал ».

Структура DDR3 и ввода-вывода DDR4

Операционные различия между DDR3 и DDR4 показаны на рисунке 2.

Рис. 2. Сравнение DDR3 с буфером ввода-вывода DDR4

Джон заявляет: «В левой части рисунка 2 находится драйвер для DDR3, который является двухтактным.Верхний транзистор P-канала подтягивает этот провод к источнику питания 1,5 В. Внизу находится транзистор с каналом N, который тянет провод вниз к земле. На другом конце провода находятся два резистора внутри микросхемы памяти, которые являются терминаторами для этой линии. Обычно это два резистора на 100 Ом, что эквивалентно 50 Ом с половиной этого напряжения.

Когда вы опускаете драйвер, ток проходит через верхний резистор через коаксиальный провод канала в землю.Для DDR3 общая величина тока от Vdd до GND одинакова для «1» или «0». Он просто меняет направление по проводу. Вам необходимо иметь развязку на печатной плате, чтобы заботиться о высокоскоростных изменениях пути, но низкочастотный или постоянный ток является постоянным и требует очень небольшого низкочастотного развязки ».

«В отличие от DDR4, на правой стороне рисунка 2 транзистор с каналом P используется только для выравнивания. По сути, это N-канальный драйвер, тянущий этот провод вниз от 1.2 вольта. Терминатор находится справа, и он идет на 1,2 вольта.

Важно то, что ток включен для нижнего уровня и выключен для верхнего уровня. Это означает, что у вас есть большие изменения тока Vdd и гораздо более сложная проблема с развязкой, чем для DDR3 ».

Джон продолжает: «Когда все провода одновременно переключаются с высокого уровня на низкий, может произойти очень большое изменение тока источника питания и гораздо большее рассеивание мощности, когда все провода останутся на низком уровне.Одной из интересных функций, которые помогают модулировать это в DDR4, является сигнал DBI (инверсия шины данных). Это означает, что что-то в контроллере проверяет количество нулей и единиц в каждом выходящем байте информации. Обычно 1 — высокий уровень, а 0 — низкий уровень. Если нулей больше, чем единиц, он просто инвертирует слово данных и отправляет сигнал, говорящий: «это инвертировано». Это означает, что у вас никогда не будет отключено более половины проводов, сохраняя пиковую нагрузку. Кроме того, он снижает переходную мощность в два раза.Но это логическая функция, а не функция платы ».

Что касается характеристик платы, поскольку скорости выше, остается меньше места для настроек. Например, если вы работаете со скоростью 3,2 Гбит / с, это соответствует 312 пс. Джон отмечает: «312 пс — это период. Кроме того, вы должны иметь некоторую поправку на джиттер, установку и удержание приемников, а также на помехи сигнала в проводах. Это означает, что линии должны быть очень плотно настроены. В результате вы, вероятно, не можете позволить себе иметь более нескольких, может быть, до пяти процентов из этих 312 пс, выделенных на изменение длины линии.Для DDR4 рекомендуется, чтобы линии были точно настроены на диапазон 5 пс ».

Даже с DDR3 разброс строк внутри корпуса IC намного больше. Джон заявляет: «Когда вы проектируете пути, вы должны обратиться к производителю микросхемы, чтобы узнать длину каждой линии внутри корпуса ИС, а также диэлектрическую постоянную и скорость этих линий. Затем окончательное число нужно вычесть из вариации, которая есть на доске ».

Даже с учетом предыдущих проблем, у DDR4 есть ряд функций, которых нет в DDR3.Некоторые из этих функций очень удобны для разработчиков продуктов, создающих высокоскоростные продукты, такие как серверы и маршрутизаторы. «Одна из полезных функций DDR4 — это функции тестирования, — продолжает Джон. «Я привык иметь дело с процессорами, в которых много модулей DIMM. Недавно у меня была конструкция, в которой было четыре модуля DIMM памяти и четыре контроллера, что равносильно тому, что многие сотни проводов выходят из действительно большого BGA. Не существует теста JTAG, который проверяет каждый провод, чтобы убедиться, что он припаян правильно.Итак, мы сделали маленькие тестовые платы, которые вставили в разъем DIMM. Мы выводим часть информации, например, адресный провод на эту перемычку, помещаем ее на провод данных и возвращаем обратно. Когда мы покачивали адресный провод, мы ожидали, что он переместится. Эта операция была похожа на JTAG. Это была утомительная и трудоемкая работа, но для нас это стоило того, чтобы найти какие-либо холодные паяные соединения или прерывистые соединения, прежде чем мы соберем всю систему вместе и тогда возникнет проблема. В DDR4 такая функциональность встроена непосредственно в чип. ”

«Кроме того, есть тестовый режим, в котором говорится:« Я настроен на тестовый режим, и я не собираюсь вообще беспокоиться о скорости. Я за смесь DC 1 и 0 в адресных строках ». Есть шаблон, который вы помещаете в адресные строки, и он выходит на эти биты данных на очень низких скоростях. Это делает тестирование действительно приятным ».

Изготовление модулей DDR

В больших запоминающих устройствах есть избыточные строки и столбцы для учета любых производственных дефектов. По сути, одна частичка грязи может стереть транзистор и привести к прекращению работы ряда.Раньше на поверхности каждой микросхемы памяти были небольшие предохранители. Частью производственного тестирования является проверка каждой строки, каждого столбца и каждого расположения битов, а также использование предохранителей для определения того, какие столбцы и строки являются хорошими, а какие можно игнорировать.

Джон объясняет: «Теперь, с сегодняшними микросхемами памяти, заказчику доступны по крайней мере одна или две строки, так что это можно сделать электрически в полевых условиях, поскольку биты со временем изнашиваются. Вместо того, чтобы очищать память и вызывать сервисного агента, вы можете сказать электронным способом: «У меня плохая строка на этом чипе, поэтому я собираюсь ее изменить.«Если вы думаете о вафлях, которые производятся сегодня, обнаружение дефектов может оказаться очень трудным. У вас есть пластины диаметром 13 дюймов, и на каждой пластине выполняется 100% сканирование. Они находят дефекты на каждом слое маскировки, а существует 40 слоев маскировки. Это огромные объемы данных. Все это собирается с помощью лазерных сканеров и возвращается по оптоволокну на серверы ».

Различные стили дизайна

Существуют различия между памятью DDR3 и DDR4, а также различия в стилях, используемых при разработке микросхем памяти.

Джон Засио, советник по технологиям Speeding Edge и эксперт по проектированию компонентов, объясняет: «Есть люди, которые проектируют с использованием модулей DIMM, и есть люди, которые проектируют с точки зрения« давайте поместим чип на печатную плату рядом с контроллер. ‘Но когда вы помещаете чип на печатную плату, у вас могут возникнуть некоторые неприятные проблемы. Контакты микросхем памяти расположены довольно близко друг к другу. На большой серверной плате у вас может быть печатная плата толщиной 1/10 дюйма с 20 слоями. В такой конфигурации очень сложно достать микросхемы памяти на плате и настроить линию.Для моих клиентов, которые имеют дело с большой памятью в действительно высокоскоростных сетевых продуктах, они используют модули памяти DIMM. Они даже не пытаются выложить фишки на доску. Вы можете поместить чипы на плату, если собираетесь сделать крошечный маленький контроллер или если вы делаете конечный продукт, такой как сотовый телефон, где есть очень тонкая плата, изготовленная методом наращивания, а не просверленными отверстиями ».

Существует два стиля модулей DIMM. Буферизируется один стиль. Это называется зарегистрированным.Другой стиль не буферизован. Без буферизации означает, что провода ADD / CTR, выходящие из контроллера, входят в DIMM, а затем они последовательно проходят по длине DIMM и касаются каждой микросхемы на DIMM, чтобы получить адрес и управление этими микросхемами. Поскольку на линиях так много микросхем, проблема целостности сигнала становится очень сложной. Импедансы линий меняются, как и производственные допуски, поэтому необходимо провести много моделирования, чтобы гарантировать, что продукт будет работать на высокой скорости.

Рисунок 3: Топология маршрутизации DDR3 для зарегистрированных и небуферизованных модулей DIMM

Джон отмечает: «Если вы используете буферизованный модуль DIMM, то адрес и управление поступают на модуль DIMM, и это одна нагрузка, как и на выводах данных. Одна нагрузка отключена от драйвера, а другая — от модуля DIMM. Полученная линия очень чистая. Таким образом, шансы получить правильную память на порядок выше, если вы используете зарегистрированный DIMM по сравнению с небуферизованным. Есть и другой выбор: модули DIMM 64-разрядные или 72-разрядные.72 бита упоминаются как исправление ошибок и управление (ECC). Если у вас есть эти дополнительные биты, в них достаточно информации, чтобы контроллер мог обнаружить возвращающийся битый бит. Если вы читаете что-то и один бит неверен, контроллер может определить, какой бит неверен, и исправить это, перевернув его. Это очень важно для DRAM из-за однобитовых ошибок, вызванных космическими частицами или альфа-частицами, исходящими «с небес», которые могут проходить через 40 футов свинца. Когда это проходит через чип памяти, он стирает бит памяти.Это гарантированно периодически будет происходить на больших серверах. Если у вас есть лишние биты, вы легко сможете исправить проблему ».

«Стоимость этих дополнительных битов ECC является номинальной по сравнению с наличием процессора, который зависает и не работает должным образом, — продолжает он. — С зарегистрированным DIMM конструкция платы становится намного проще, потому что у вас есть один драйвер и разовая нагрузка. Вам не нужно беспокоиться о всех производственных допусках, когда провода проходят через DIMM. Все это стоит пару долларов за модуль DIMM.Но если вы имеете дело с большой машиной, которая стоит 100 000 или 1 000 000 долларов, дополнительные деньги не имеют большого значения, чтобы убедиться, что ваш дизайн будет работать правильно с первого раза и всегда. Без регистров вы имеете дело с производственными допусками на длину проводов в памяти DIMM и вариациями конденсаторов на каждой из микросхем, и вы можете не встретить всех угловых случаев, и у вас могут периодически возникать некоторые ошибки. Вот почему я рекомендую всем своим клиентам использовать зарегистрированные модули DIMM.”

Как узнать, когда перейти к следующей итерации продукта?

По мере увеличения скорости сетевых процессоров возникает соответствующая потребность в более быстрой памяти. Но, как цитирует Джон, «процессору на сервере требуется определенное количество наносекунд, чтобы сказать:« Мне нужна часть информации »из памяти, а затем перейти в кэш, который обычно представляет собой блок на кристалле. памяти недавно использованной информации.Если информации там нет, инструкция должна «выйти в основную память» и найти ее. Все это требует времени, чтобы пройти по проводам в DRAM, а затем вернуть информацию в микросхему контроллера ».

«Интересно, что фактическое количество наносекунд для доступа к памяти за последние десять лет существенно не увеличилось. Произошло то, что тактовая частота изменилась. Объем данных, которые вы можете получить обратно после того, как инициировали этот запрос, удваивается каждые несколько лет.Во-вторых, полупроводниковые транзисторы стали меньше, поэтому вы можете разместить больше памяти в микросхеме памяти. Как показано в Таблице 1, количество памяти сильно увеличилось. Мы собираемся увеличить объем памяти до 16 Гбайт. У нас в два раза больше фактических данных на каждом чипе для каждого поколения при удвоенной скорости. Это важно для тех, кто занимается проектированием сетевых процессоров, маршрутизаторов или серверов. Им нужно идти в ногу с последними достижениями, что означает более быстрые процессоры и более быструю память ».

Таблица 1.Увеличивающийся объем памяти (Источник: Micron Technology)

С точки зрения наборов инструментов, симуляторы могут помочь в проектировании памяти, но они сложны и требуют высокого уровня инженерных знаний для их использования. Джон объясняет: «Существуют симуляторы, которые могут помочь в процессе проектирования, но действительно, очень сложно получить всю необходимую информацию в программах. Это как иметь очень сложные электронные таблицы, в которых можно производить вычисления и давать ответ, но ответ будет настолько хорош, насколько хороши числа, которые вы вводите в электронную таблицу.У вас должна быть очень хорошая модель линии передачи с учетом эффектов переплетения стекла и переходных штырей, контактов на корпусе и длины дорожек внутри корпуса от микросхемы контроллера до платы. Эти инструменты могут быть очень хорошими, но настройка моделей может быть очень утомительной. Этот тип дизайнерских усилий требует тех, кто имеет большой опыт работы с экстремальными деталями. Это не тот навык, который вы приобретете в одночасье ».

Сводка

Хорошая новость в том, что есть продукты, которые работают на очень высоких скоростях и имеют много быстрой памяти.Исходя из развития технологий, объем памяти будет только увеличиваться. Задача состоит в том, чтобы понять, как работает DDR3 по сравнению с DDR4, и что требуется на уровне платы, чтобы эти конструкции работали правильно.

Свяжитесь с нами или загрузите бесплатную пробную версию Altium Designer® и Altium Concord Pro ™. У вас будет доступ к лучшему в отрасли совместному проектированию MCAD / ECAD, компоновке печатной платы, документации и функциям управления данными в одной программе. Обратитесь к эксперту Altium сегодня, чтобы узнать больше.

Стоит ли апгрейд в 2020 году?

DDR3 против DDR4 или DDR4 против DDR3 — большой вопрос, который задают сейчас большинство людей. Перед покупкой или обновлением существующей системы с оперативной памятью DDR4 необходимо учесть множество вещей. Если вы планируете собрать ПК прямо сейчас, то, возможно, вы действительно запутаетесь между DDR3 и DDR4, но мы здесь, чтобы помочь вам найти решение.

Если у вас уже есть ПК / ноутбук, то он, вероятно, будет использовать оперативную память DDR3, и вы, возможно, думаете, что обновление до DDR4 может сильно увеличить скорость вашей системы, но вы полностью ошибаетесь.

Почему?

Не знаю почему? вам нужно знать некоторые из основных различий между DDR3 и DDR4. Итак, вы получите лучшее представление о них, и я постараюсь не вдаваться в технические подробности и не углубляться в аппаратную часть. Давайте начнем.

DDR3 против DDR4

Физическая разница

Дизайн — это самое главное, что изменилось в оперативной памяти DDR4. Теперь ОЗУ DDR4 имеет 288-контактный дизайн , а DDR3 имеет 240-контактный дизайн . Таким образом, увеличение контактов увеличит общую пропускную способность.Размер ОЗУ DDR4 такой же, как ОЗУ DDR4, но для размещения дополнительных контактов DDR4 RAM имеет меньшее расстояние между контактами 0,85 мм, чем 1,00 мм в ОЗУ DDR3.

Совместимость

Если у вас уже есть ПК и вы хотите его обновить, вам нужно знать, будет ли DDR4 поддерживать ваш ПК? Слот DDR3 на материнской плате не может использоваться для оперативной памяти DDR4. Я имею в виду, что только материнские платы , выпущенные после 2014 года, будут совместимы с DDR4 , а материнские платы, выпущенные до 2014 года, не поддерживаются.

Другое дело, что некоторые процессоры могут не поддерживать ОЗУ DDR4, а некоторые процессоры будут поддерживать только DDR4, например Intel Skylake, который поддерживает только DDR4 с некоторыми проблемами с DDR3 в долгосрочной перспективе, но некоторые производители материнских плат сделали материнские платы, совместимые с ОЗУ DDR3.

Если у вас старый процессор, он может поддерживать или не поддерживать ОЗУ DDR4, а если вы покупаете новый, он будет поддерживать ОЗУ DDR4.

Объем памяти

Объем оперативной памяти DDR3 составляет от 1 до 8 ГБ для одного модуля и до 16 ГБ для модулей DIMM (модулей памяти с двойным расположением каналов).DDR4 имеет объем памяти от 2 ГБ до максимального технически ограничения.

Тактовая частота

Тактовая частота RAM представляет собой скорость RAM для выполнения операций чтения / записи, и скорость является важным фактором только в определенных случаях. Типичная тактовая частота ОЗУ DDR3 составляет от 800 МГц до 2133 МГц, хотя мы не можем найти ОЗУ DDR3 800 МГц прямо сейчас, поскольку производство ОЗУ DDR3 800 МГц было прекращено.

Из приведенного выше ясно видно, что разница в частоте кадров между DDR3 и DDR4 RAM очень мала.Таким образом, вы можете не заметить разницы в частоте кадров во время игры. Если вы не геймер, то вы не знаете разницы между DDR3 и DDR4.

В то время как тактовые частоты оперативной памяти DDR4 находятся в диапазоне от 1333 МГц до без максимального значения. Если вы используете старый компьютер, то есть вероятность, что у вас может быть ОЗУ DDR3 800 МГц или ОЗУ DDR3 1333 МГц. Если ПК / ноутбук новый, то у вас, вероятно, будет оперативная память DDR3 1600 МГц.

Итак, если вам нужны более высокие тактовые частоты с большей стабильностью и надежностью в будущем, вы можете подумать об обновлении оперативной памяти до DDR4.

Также проверьте: Если вы хотите играть в игры с интенсивной графикой, вам потребуется графическая карта вместе с оперативной памятью. Игры используют больше видеопамяти для правильной и быстрой обработки игр. Проверьте, сколько vRAM вам нужно, чтобы играть в новейшие игры.

Энергопотребление

ОЗУ DDR4 спроектировано так, чтобы быть энергоэффективным, поэтому они будут работать при более низких напряжениях, т. Е. 1,05 В, в то время как ОЗУ DDR3 будет работать при минимальном напряжении 1,35 В. Улучшение меньшего потребления напряжения будет выглядеть меньше для нормальной системы, но поможет вам значительно сэкономить в мэйнфреймах.

Это означает, что DDR4 потребляет менее 1,2 В и сохраняет стабильность при более низких напряжениях. С другой стороны, ОЗУ DDR3 потребляет больше напряжения, чем DDR4, то есть 1,35 В и нестабильно, как DDR4, по напряжению. Итак, с точки зрения поддержания напряжения и энергопотребления DDR4 является явным победителем.

Цена

DDR4 будет мощнее, чем DDR3, но термин More очень незначителен, когда мы сравниваем цены на DDR3 и DDR4 RAM. Оперативная память DDR4 очень дорога из-за меньшего увеличения производительности, которое они предлагают за такую цену.

DDR3 против DDR4: кто победит?

Мы можем четко сказать, что оперативная память DDR4 является победителем, превосходящим оперативную память DDR3 по всем параметрам. DDR4 потребляет меньше энергии и работает при более низких напряжениях, чем DDR3. У DDR4 есть варианты более высокой тактовой частоты, чем у DDR3. Важно то, что DDR4 более стабильна и ориентирована на будущее, чем RAM DDR3.

Стоит ли переходить на ОЗУ DDR4?

Я знаю, действительно даже сейчас нужно выбирать между DDR3 и DDR4, но вам не нужно беспокоиться о том, что DDR4 лучше, чем DDR3, и наоборот.Если вы покупаете новый ПК и больше увлекаетесь играми и редактированием видео, было бы неплохо использовать ОЗУ DDR4, но это будет дороже из-за незначительного улучшения, которое вы получаете от ОЗУ DDR4.

Большую часть времени вам необходимо иметь больше оперативной памяти, чем мощной. Например, если вы используете так много вкладок в Chrome и у вас есть 2 ГБ оперативной памяти DDR4, тогда она будет занимать в общей сложности 2 ГБ. Это приведет к зависанию системы.

Предположим, что если у вас есть 4 ГБ ОЗУ DDR3 в том же сценарии, то системная задержка не будет меньше по сравнению с ОЗУ DDR4 2 ГБ.

Короче говоря, действительно стоит перейти на DDR4. Но всегда помните, что вы должны получать только лучшее, когда покупаете лучшую оперативную память DDR4 для игр или для своего компьютера.

Какие есть альтернативы обновлению до DDR4 RAM?

Если у вас есть старый компьютер и вы хотите его обновить, то вот некоторые другие возможности, которые у вас есть вместо обновления до DDR4 RAM, поскольку это дорого для небольшого улучшения скорости.

Вы можете получить дополнительную оперативную память DDR3, т.е., 8 ГБ или 16 ГБ ОЗУ с более высокими скоростями, такими как 1600 МГц или 2133 МГц, что значительно улучшит производительность и многозадачность.

Вы можете купить SSD с меньшим объемом памяти (128 ГБ SSD), запустить операционную систему с SSD, что увеличит общую производительность системы и время загрузки.

Если у вас больше бюджета, купите SSD с большей емкостью памяти и установите все свое программное обеспечение на SSD для повышения и плавной работы.

Если вам нужна еще более плавная многозадачность, вы много занимаетесь играми и выполняете задачи с высокой интенсивностью использования памяти, тогда приобретите видеокарту, такую как Nvidia или AMD, с объемом памяти не менее 1 ГБ.Я надеюсь, что эти вещи обязательно улучшат скорость вашей существующей системы и могут удвоить производительность.

Как проверить, является ли тип ОЗУ DDR3 или DDR4 в Windows 10/8/7

Синхронная динамическая память с произвольным доступом (SDRAM) с двойной скоростью передачи данных (DDR) — это основной выбор памяти для компьютеров. В настоящее время этот тип памяти перешел с DDR на DDR2, DDR3, а теперь и на DDR4. В этом посте мы расскажем вам о четырех простых и полезных способах , как проверить, является ли тип оперативной памяти DDR3 или DDR4 в Windows 10/8/7 , которые подходят для портативных и настольных компьютеров.

Способ 1: проверьте, является ли тип ОЗУ DDR3 или DDR4 через CPU-Z

Это наиболее простой и эффективный способ проверить, является ли тип оперативной памяти DDR3 или DDR4 через CPU-Z. Эта утилита доступна в Windows 7, 8, 10 и может показать вам подробную информацию о базовых компонентах вашей системы, включая поколение оперативной памяти DDR. Во-первых, вам необходимо загрузить и установить этот инструмент на свой ноутбук или настольный компьютер. Затем запустите его и перейдите на вкладку Память . В разделе General вы можете легко узнать, что тип ОЗУ — DDR3 или DDR4.

Загрузить: CPU-Z

Способ 2: проверьте, является ли тип ОЗУ DDR3 или DDR4 с помощью CMD

Командная строка — это встроенное приложение Windows, которое позволяет вводить команды с использованием специального синтаксиса для выполнения некоторых операций. Вы также можете использовать его для проверки характеристик оперативной памяти вашего ноутбука или настольного компьютера, например, поколения DDR. Это работает в Windows 7, 8, 10. Вот подробные шаги.

Шаг 1. Нажмите клавишу Windows + R , чтобы открыть окно «Выполнить». Затем введите cmd и нажмите Enter .

Шаг 2: Введите wmic memorychip, получите тип памяти и нажмите Введите .

Наконец, результат отображается в цифровом виде, и разные числа представляют разные поколения DDR. «20» означает DDR, «21» означает DDR2, «24» означает DDR3, «26» означает DDR4, а «0» означает неизвестно. Вы можете нажать здесь, чтобы узнать больше.

Способ 3: проверьте, является ли тип ОЗУ DDR3 или DDR4 в диспетчере задач

Вы также можете проверить, является ли тип оперативной памяти DDR3 или DDR4 в диспетчере задач, но он доступен только в некоторых выпусках Windows 8 и 10 (не во всех).

Шаги : нажмите Ctrl + Shift + ярлык Esc -> вкладка -> Память опция

В правом верхнем углу окна вы увидите, что тип ОЗУ — DDR3 или DDR4.

Способ 4: проверьте, является ли тип оперативной памяти DDR3 или DDR4 физически

Кроме того, вы можете разобрать свой компьютер и проверить, является ли тип оперативной памяти DDR3 или DDR4 физически. Но он подходит для настольного компьютера, а не для ноутбука, потому что его слишком сложно разобрать.На большинстве накопителей RAM напечатаны их спецификации, такие как размер, скорость и поколение DDR, и вы можете разобрать их и более внимательно изучить спецификации на накопителях RAM, чтобы определить, какой у вас тип оперативной памяти: DDR1, DDR2, DDR3 или DDR4 в легкости.

Кроме того, немного отличается внешний вид RAM-накопителей разных поколений DDR. В приведенной ниже таблице перечислены основные различия внешнего вида карты памяти RAM разных поколений DDR, и вы можете внимательно изучить различия, чтобы определить, является ли тип оперативной памяти DDR, DDR2, DDR3 или DDR4 физически.

Заключительные мысли

Вышеупомянутые способы предназначены для проверки типа оперативной памяти DDR, DDR2, DDR3 или DDR4. Не все из них доступны для вашего компьютера, и на один из них могут влиять некоторые факторы, из-за чего невозможно проверить, является ли тип оперативной памяти DDR3 или DDR4. Например, ваш компьютер — ноутбук или настольный компьютер, операционная система Windows — Windows 10 или 7, тип ОЗУ не может быть распознан системой и т. Д. В любом случае, для вас всегда есть способ.

Топ-5 мест для продажи памяти DDR3 и DDR4

В этом блоге мы поговорим о 5 лучших местах для продажи памяти.

Сказав это, большую часть времени компьютерные детали не сохраняют особой ценности последние пару лет.

Продавайте нам объем используемой памяти и оперативной памяти без проблем!

Однако память DDR3 и DDR4, похоже, сохраняет свою ценность в течение более длительного периода времени, не теряя при этом большой ценности.

Конец жизненного цикла замедлился по сравнению с началом 2000-х.

Это когда производители в мгновение ока увеличили скорость вдвое.

В этой статье мы рассмотрим, где вы можете получить максимальную выгоду при покупке памяти компьютера.

Список лучших мест для продажи памяти от старого компьютера

eBay
Facebook Market
ITAD Companies
Amazon Marketplace
Recycle It (налоговые льготы)

1.

Продайте память на eBay

eBay, был основным источником электронной коммерции в течение последних двух десятилетий. Это один из самых известных рынков подержанных товаров в мире.

Это не значит, что это лучшее место для продажи компьютерной памяти в Интернете.Когда вы продаете свою память, eBay взимает комиссию с продавца, которая представляет собой процент, зависящий от продажной цены.

Кроме того, если у вас нет установленного рейтинга продавца, это может помешать участникам торгов делать ставки на товар.

Для нишевых продуктов может быть сложно найти покупателей, если у вас есть RAM-карта, которая не так популярна, как другие, и в любом случае вам придется немного поработать.

Тем не менее, одним из основных плюсов eBay является то, что он очень полезен, поскольку дает вам представление о максимальной стоимости подержанного оборудования.

2. Торговая площадка Facebook

Facebook Marketplace — это новая форма Craigslist, позволяющая лучше понять покупателей.

Эта платформа предназначена в первую очередь для местных сделок, поэтому использование наличных или популярных приложений, таких как Venmo или Apple Pay, является отличным вариантом.

Это все еще нерегулируемая платформа, которая может быть использована мошенниками.

Итак, все транзакции следует совершать лично в общественном месте.

Facebook не взимает комиссию, что является большим преимуществом, но покупатели обычно ограничены в местном масштабе.По крайней мере, вы будете иметь представление о том, кто ваш покупатель, поскольку они видны на Facebook.

3. Компании ITAD

Одно из лучших мест для продажи памяти, особенно если у вас есть оптовые запасы, — это компания ITAD.

Многие из этих компаний не покупают в небольших количествах. Однако при оптовых закупках у них есть конкурентное преимущество — продать все за одну транзакцию.

Pay ограничен и занимает от нескольких дней до недели, потому что они проверят все компоненты на функциональность, что может задержать процесс.

Они также обычно не платят авансом, так как несут всю ответственность. Но как компания с хорошей репутацией, вам не нужно беспокоиться об оплате.

Обратной стороной является то, что компании ITAD не могут платить по самым высоким ценам из-за накладных расходов на тестирование и хранение, аналогично тому, как работает ломбард.

Огромная разница в том, что это брокеры, которые могут быстро продать оборудование, поэтому компании ITAD могут платить более высокую цену. Это также простой процесс, который гарантирует оплату, что является огромным преимуществом при работе с большими партиями.

Компания Exit специализируется на покупке и продаже модулей памяти DDR3 и DDR4, поэтому при покупке оборудования позвольте нам указать его.

4. Торговая площадка Amazon

Если товар указан на веб-сайте Amazon, вы можете зарегистрироваться и указать цену как использованный товар с описанием.

Основным преимуществом является то, что вы можете установить несколько единиц под одной почтой, и по мере их продажи вы можете отправлять их разным покупателям.

Главный недостаток заключается в том, что вы можете ждать их дни, месяцы или годы, чтобы продать их.И если они будут заменены, рынок может рухнуть, и вы потеряете часть или, возможно, всю свою ценность.

5. Переработка вместо продажи

Последний вариант, который мы рассмотрим, — это переработка карт памяти у авторизованного переработчика электроники.

Вы можете сдать устройства в магазине Best Buy или у регионального сертифицированного переработчика.

Почти во всех округах есть пункты сдачи электронных товаров в конце срока их эксплуатации.

Когда вы назначаете дату высадки, вам нужно получить оценку.

Чтобы определить справедливую рыночную стоимость компьютера, используйте инструмент оценки, например бесплатную Sage BlueBook.

Затем вы можете указать стоимость ваших налогов. За подробностями всегда обращайтесь к профессиональному налоговому специалисту.

Дополнительную информацию о налоговом законодательстве, касающемся пожертвования компьютеров, см. В разделе 170 Федерального налогового кодекса.

Как продать память? С чего мне начать?

Важно провести инвентаризацию или инвентаризацию всей имеющейся у вас памяти.Организуйте их по типу, например DDR3 и DDR4.

Затем запишите скорость и количество. Это поможет вам оценить стоимость и быстрее получить точную цитату.

Отправьте свой список нескольким компаниям, покупающим бывшее в употреблении ИТ-оборудование, чтобы получить оценку его стоимости. Затем исследуйте другие рынки, чтобы узнать, есть ли спрос и не хотите ли вы потратить время на их продажу по отдельности.

Некоторые факторы, которые следует учитывать, — это время отклика, предложения о покупке, годы работы, сертификаты и онлайн-обзоры.

Рассматривая все варианты, обязательно посетите нашу страницу продажи памяти, чтобы узнать цену.

Если вы продаете другое избыточное ИТ-оборудование, мы также можем помочь с этим.

Мы можем помочь вам продать ваши бывшие в употреблении серверы, процессоры и другое ИТ-оборудование.

Свяжитесь с нами сегодня, чтобы получить бесплатную оценку активов и стоимость услуг.

Есть что добавить? Поделитесь с нами своими мыслями в комментариях ниже!

DDR3 и DDR4 на одной материнской плате?

DDR3 и DDR4 на одной материнской плате? — Computex 2015

Опубликовано: 1 июня 2015 г. | Источник: компьютерных баз | Автор: Марк Кэмпбелл

Благодаря тому, что Skylake поддерживает и память DDR3, и память DDR4, большинство материнских плат будут поддерживать то или другое, но это чудовище от BIOSTAR будет поддерживать и то, и другое.

Как некоторые из вас помнят, во времена, когда DDR2 и DDR3 находились между собой, то же самое произошло, когда было продано много материнских плат, поддерживающих оба типа RAM. Это было очень странно, мягко говоря, поскольку, хотя на плате есть слоты для использования обоих, она не может делать это одновременно, поэтому эффективно вы будете привязаны только к 2 модулям DIMMS или либо к DDR2, либо к DDR3.

BIOSTAR, похоже, вернется к этому с переключением DDR3 и DDR4, с их материнскими платами Hi-Fi серий h270Z3 и h250Z5, поддерживающими 2 DDR3L DIMM или 2 DIMMS или память DDR4.

[посмотрите на слоты DIMM, два — DDR3 и два — DDR4]

На мой взгляд, возвращаться к этому — глупая идея, поскольку сейчас переход с DDR3 на DDR4 не дает вам многого. повышения производительности, поэтому все это мешает вам использовать 4 DIMM выбранной вами памяти.

Хотя возможность выбрать тип памяти после покупки материнской платы хороша, вам действительно стоит просто решить, какую память вы будете использовать со Skylake, и придерживаться ее, поскольку высокоскоростная память DDR3 будет работать так же, как и такая же быстрая память DDR4.Вам лучше купить один тип памяти и обновить до 2 банков этого типа памяти позже, если вам понадобится больше емкости, так как прямо сейчас увеличение скорости памяти даст вам очень ограниченный прирост производительности.

маловероятно, что многие другие производители материнских плат решат пойти по этому пути с материнскими платами Intel 100-й серии, учитывая их недостатки.

Вы можете присоединиться к обсуждению материнских плат , поддерживающих память DDR3 и DDR4, а также к любым новостям Computex 2015 на форумах OC3D.

С Skylake, поддерживающим память DDR3 и DDR4, большинство материнских плат будут поддерживать то или другое, но это чудовище …
Сообщение от OC3D в понедельник, 1 июня 2015 г. Память DDR3 и DDR4 с Intel Skylake. http://t.co/G7LmaysxF6 pic.twitter.com/rlYaQnR2ST
— OC3D (@ OC3D) 1 июня 2015 г.

Самые последние комментарии

ОЗУ

DDR1, DDR2, DDR3 и DDR4: в чем их различия?

С момента появления ОЗУ в формате DIMM (двухрядный модуль памяти) на рынке появилось много типов памяти, но с 2000 года именно DDR RAM преобладает над остальными.

Здесь мы расскажем о разнице между DDR1, DDR2, DDR3 и DDR4 с момента ее появления в 2000 году.

Это правда, что DDR1 и DDR2 RAM больше не используются, и фактически памяти DDR1 давно нет. ОЗУ DDR3 больше не издается, но многие все еще используют ее, а DDR4 уже присутствует на рынке с момента ее запуска в 2014 году и в настоящее время используется на всех платформах.

Но давайте посмотрим, какие различия мы обнаруживаем между ОЗУ DDR1, DDR2, DDR3 и DDR4, чтобы вы могли научиться различать эти типы модулей.

DDR1 против DDR2 против DDR3 против DDR4:

Технические различия

DDR означает двойную скорость передачи данных, и в основном это означает, что они способны выполнять две задачи чтения и две задачи записи за такт. Это то, что объединяет все поколения, но логически каждое новое поколение вносит изменения и улучшения, которые делают их технически совершенно разными.

DDR1 RAM

Запущенная в 2000 году, она не использовалась почти до 2002 года. Она работала на 2.5В и 2,6В, а максимальная его плотность составила 128 Мбайт (поэтому не было модулей более 1 Гбайт) при скорости 266 МТ / с (100-200 МГц).

DDR2 RAM

Выпущенная примерно в 2004 году, она работала при 1,8 В, что на 28% меньше, чем у DDR1. Его максимальная плотность увеличена вдвое до 256 Мбайт (2 Гбайт на модуль). Логично, что максимальная скорость тоже увеличилась, достигнув 533 МГц.

DDR3 RAM

Этот выпуск произошел в 2007 году, и это была революция, потому что здесь были реализованы профили XMP. Начнем с того, что модули памяти работали на 1.5 В и 1,65 В с базовой частотой 1066 МГц, но это пошло намного дальше, и плотность достигла до 8 ГБ на модуль.

DDR4 RAM

Это появилось только в 2014 году, но сегодня оно уже является самым распространенным. Напряжение снижено до 1,05 и 1,2 В, хотя многие модули работают от 1,35 В. Скорость была заметно увеличена, и каждый раз с завода выпускаются более быстрые памяти, но ее базовая частота начиналась с 2133 МГц. В настоящее время уже есть модули на 32 ГБ, но они также постепенно расширяются.

Физические различия

Хотя эти четыре типа памяти отформатированы DIMM и могут выглядеть очень похожими по внешнему виду (на самом деле, все они имеют длину 133,35 мм). Существуют фундаментальные физические различия, из-за которых мы никогда не сможем подключить модуль оперативной памяти DDR1 к разъему DDR2.

Все модули имеют отверстие в области контактов, которое предотвратит их подключение к разъемам другого поколения (и будьте осторожны, потому что если вы нажмете слишком сильно, вы можете сломать разъем или модуль RAM).

Кроме того, модули памяти DDR4 RAM имеют контактную площадку с выступом в центре. Он не совсем плоский, хотя в этом нет необходимости, потому что разрез не позволит нам подключить модуль DDR4 к разъему другого поколения. На приведенном ниже изображении вы можете увидеть физические различия в каждом модуле.

Наконец, следует отметить, что в каждом поколении количество контактных контактов менялось следующим образом:

DDR1: 184-контактный (DIMM), 200-контактный (SO-DIMM) и 172-контактный (микро DIMM).
DDR2: 240-контактный (DIMM), 200-контактный (SO-DIMM) и 214-контактный (micro DIMM).
DDR3: 240 контактов (DIMM), 204 контакта (SO-DIMM) и 214 контактов (micro DIMM).
DDR4: 288-контактный (DIMM), 256-контактный (SO-DIMM). Модули DDR4 micro DIMM больше не существуют.

Различия в производительности ОЗУ

Наиболее очевидные различия между различными поколениями ОЗУ заключаются в производительности. По мере развития технологий производительность постепенно улучшалась, и это, как правило, удваивалось поколение за поколением.

Таким образом, между DDR3 и DDR4 RAM очевидна разница не только с практической точки зрения, но и с точки зрения ощущений, которые пользователи ценят при использовании ПК с той или иной памятью.

Однако это правда, что также связано с улучшением производительности остальных компонентов, поскольку переход от одного поколения к другому ОЗУ обычно связан с полным изменением платформы.

Я надеюсь, что эта статья помогла мне понять разницу между DDR1, DDR2, DDR3 и DDR4.Поэтому, если вы когда-нибудь задумывались об обновлении ОЗУ на своем ПК, не забудьте проверить спецификации материнской платы, чтобы узнать, какой тип ОЗУ она поддерживает.

9 различий между DDR3 и DDR4 RAM

В чем разница между ОЗУ DDR3 и DDR4? Все периферийные устройства компьютера постоянно развиваются. Чтобы удовлетворить потребности умных людей, этот процесс развития должен продолжаться.

В компьютере ОЗУ — это компонент, который напрямую связан со скоростью обработки системы.С ростом требований к скорости обработки разработчики ввели ОЗУ с двойной скоростью передачи данных (DDR).

ОЗУ

DDR3 — это 3-я версия ОЗУ с удвоенной скоростью передачи данных, а ОЗУ DDR4 — 4-я версия. После длительного использования эра ОЗУ DDR3 подходит к концу.

Это эпоха оперативной памяти DDR4. Оперативная память DDR3 была очень успешной и могла служить пользователям стабильно и качественно. Но оперативная память DDR4 более мощная, и это очень успешный продукт, который пользуется очень высоким спросом на текущем рынке.

Эпоха оперативной памяти DDR3 длилась с 2007 по 2017 год. После выпуска оперативной памяти DDR4 объем оперативной памяти DDR3 начал постепенно сокращаться. ОЗУ DDR3 были совместимы с процессорами 6-го и 7-го поколений.

Но с появлением процессора Skylake оперативная память DDR3 устарела. Оперативная память DDR4 очень часто используется с процессорами 8-го и 9-го поколений.

Процессоры Intel и AMD переведены с DDR3 на DDR4 RAM. Но в выборе типа оперативной памяти материнская плата играет решающую роль.

Если материнская плата оснащена слотом для оперативной памяти DDR3, пользователь не может использовать на ней оперативную память DDR4. С другой стороны, если материнская плата ЦП оснащена слотом для оперативной памяти DDR4, пользователь не может установить на нее оперативную память DDR3.

Итак, тип ОЗУ, который будет использоваться на ПК, полностью зависит от слота ОЗУ на материнской плате системы. Ознакомьтесь с различиями между оперативной памятью настольных компьютеров и ноутбуков.

Что такое ОЗУ DDR3?

Аббревиатура DDR3 означает двойную скорость передачи данных 3.Это тип SDRAM, который используется в качестве основной памяти системы. Эта оперативная память также доступна в форм-факторах SODIMM и DIMM.

Принцип работы оперативной памяти DDR3 практически аналогичен DDR2. Но между ними существует огромная разница в потреблении энергии.

RAM DDR3 может потреблять на 30% меньше энергии, чем DDR2. Между ними также существует огромная разница в скорости передачи данных.

Оперативная память DDR3 может передавать данные в два раза быстрее, чем DDR2.ОЗУ DDR2 может передавать данные со скоростью 3200 Мбит / с, а ОЗУ DDR3 может передавать данные со скоростью 6400 Мбит / с.

Для более высокой скорости передачи данных оперативная память DDR3 может легко обрабатывать и передавать огромные объемы данных.

Если другие характеристики останутся такими же и тип оперативной памяти изменится на двух ПК, то система, оснащенная ОЗУ DDR3, может работать лучше, чем другая, имеющая ОЗУ DDR2.

Модуль памяти DDR3 RAM почти аналогичен микросхемам DDR и DDR2, но есть разница в зазоре между двумя наборами контактов.

Из-за этого различия ОЗУ DDR3 не может поддерживаться в слоте, который не предназначен для этого типа ОЗУ.

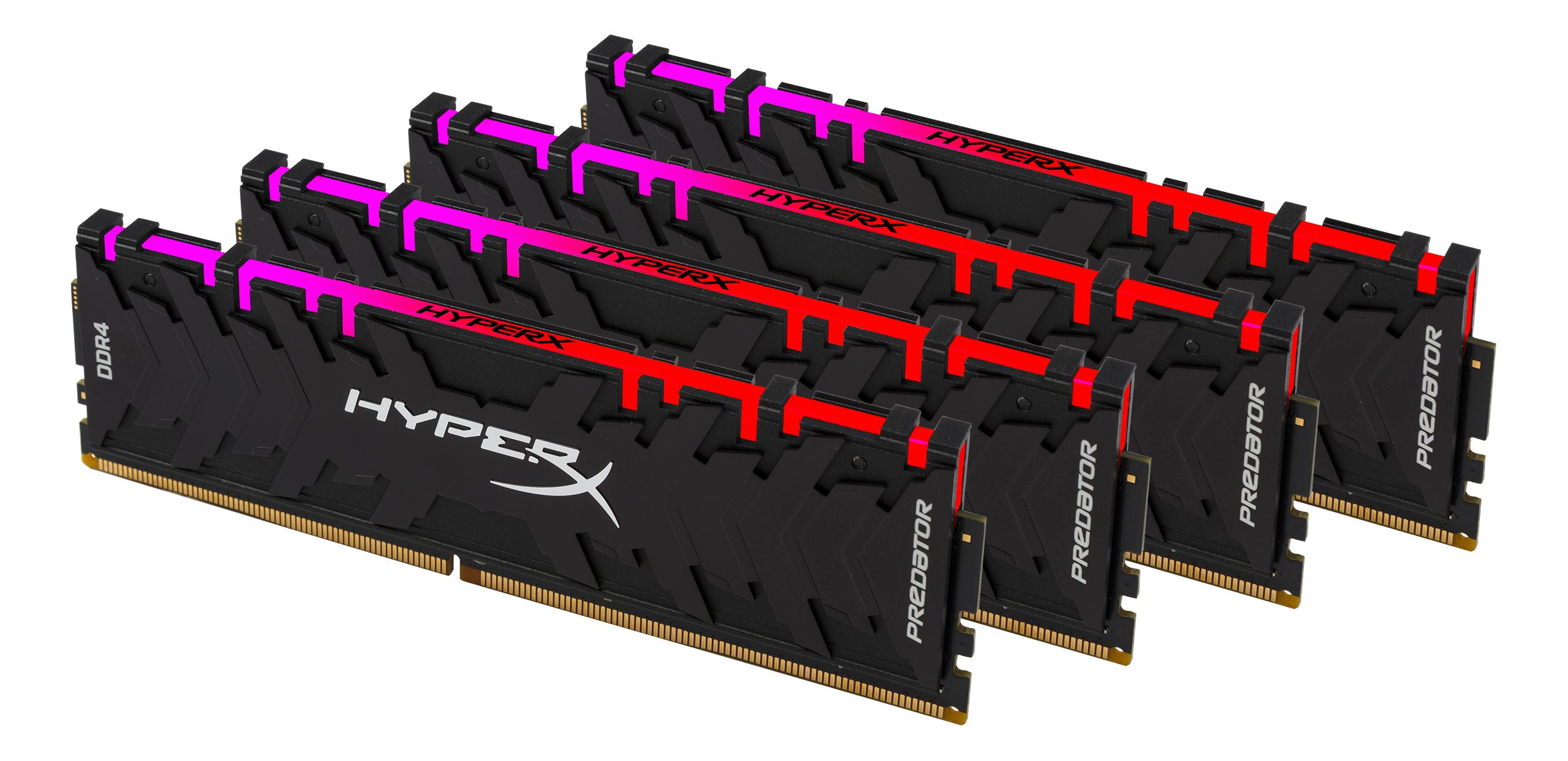

Что такое ОЗУ DDR4?

«DDR4» — это сокращение от Double Data Rate 4. Этот тип оперативной памяти является четвертым поколением оперативной памяти DDR.

Оперативная память DDR4 очень часто используется в настольных компьютерах и ноутбуках. После 2017 года эта RAM получает признание во всем мире.

Большинство процессоров AMD и Intel 8-го и 9-го поколений поддерживают только ОЗУ DDR4.

Эти RAM более продвинуты, чем DDR3. Он может передавать огромные объемы данных очень быстро и с большой скоростью передачи данных.

ОЗУ

DDR4 могут работать при сравнительно более низком напряжении. Он может работать от 1,2 вольт, тогда как для оперативной памяти DDR3 требуется 1,5 вольт.

Оперативная память DDR4 обычно доступна в трех моделях: 16, 32 и 64 ГБ.

Скорость передачи данных оперативной памяти DDR4 составляет от 1600 Мбит / с до 3200 Мбит / с.

Обычная оперативная память DIMM DDR4 имеет 288 контактов, а оперативная память SO-DIMM — 260 контактов.DIMM и SO-DIMM — два наиболее распространенных основных форм-фактора.

Настольные компьютеры

Tower чаще всего используют ОЗУ типа DIMM. SO-DIMM используется в компактных устройствах, таких как ноутбуки и моноблоки.

DDR4 DIMM был первой моделью оперативной памяти с изогнутым нижним краем. Для этой функции пользователи могут легко вставлять или извлекать оперативную память из слотов материнской платы.

Для этой функции и для положения выемки между контактами пользователи не могут вставлять ОЗУ DDR4 в слоты других типов.

Благодаря современным обновленным многоядерным процессорам оперативная память DDR4 обеспечивает более высокую скорость обработки.

Различия между DDR3 и DDR4 RAM

1. Освежающая способность

Возможности обновления между DDR3 и DDR4 RAM сильно различаются. ОЗУ DDR3 предлагает как автоматическое, так и самообновление. В то время как обновленные современные ОЗУ DDR4 имеют единственную возможность самообновления.

2. Скорость обработки

Скорость обработки оперативной памяти DDR3 немного ниже, чем у DDR4.Поскольку это обновленная версия, скорость обработки оперативной памяти DDR4 выше, чем у оперативной памяти DDR3. ОЗУ DDR4 очень часто используются с расширенной конфигурацией.

3. Тактовая частота

Тактовая частота оперативной памяти DDR3 находится в диапазоне от 800 МГц до 2133 МГц. Минимальная тактовая частота ОЗУ DDR4 составляет около 2133 МГц, а максимальная скорость ОЗУ DDR4 не имеет определенных ограничений.

4. Совместимость

ОЗУ

DDR3 совместимы со старыми ПК с низкой конфигурацией.С другой стороны, оперативная память DDR4 используется в обновленных передовых системах.

5. Цена

Закупочная цена DDR3 RAM сравнительно ниже, чем DDR4. Будучи более продвинутым и обновленным продуктом, цена на оперативную память DDR4 выше, чем на оперативную память DDR3.

6. Потребление энергии

ОЗУ

DDR3 потребляют меньше энергии, чем ОЗУ DDR2. С другой стороны, оперативная память DDR4 потребляет меньше энергии, чем оперативная память DDR3. ОЗУ DDR4 работает от 1,2 вольт, а это 1.5 вольт для оперативной памяти DDR3.

7. Вместимость

Можно найти DDR3 RAM с максимальным объемом памяти 16 ГБ. ОЗУ DDR4 не ограничивалось своей максимальной емкостью.

8. Задержка

Разницу в задержке между DDR3 и DDR4 RAM легко найти. Задержка оперативной памяти DDR4 немного выше, чем у DDR3.

9. Количество выводов

По внешнему виду пользователи могут легко найти большую разницу в количестве контактов между ОЗУ DDR3 и ОЗУ DDR4.Традиционная оперативная память DDR3 имеет 240 контактов. Числовое значение составляет 288 для ОЗУ DDR4.

Кто лучше — DDR3 или DDR4!

Если мы пройдемся по обзору производительности и возможностей обоих типов ОЗУ, мы можем сделать вывод, что ОЗУ DDR4 — лучший выбор.

Но оперативная память DDR4 может использоваться только в сильно сконфигурированных системах. Невозможно установить DDR4 RAM в слот DDR3 RAM.

Итак, чтобы получить преимущества оперативной памяти DDR4, нужно очень тщательно настроить ПК.Можно использовать оперативную память DDR4 с процессорами 8-го или 9-го поколения.

Если кто-то делает высокопроизводительный ПК, то ОЗУ DDR4 — единственный вариант, а для ПК среднего уровня предпочтительнее ОЗУ DDR3.

Ноябрь 2024
Пн	Вт	Ср	Чт	Пт	Сб	Вс
				1	2	3
4	5	6	7	8	9	10
11	12	13	14	15	16	17
18	19	20	21	22	23	24
25	26	27	28	29	30

Ddr3 и ddr4: Совместима ли память DDR4 в слоте памяти DDR3?

DDR3 против оперативной памяти DDR4: стоит ли обновление?

DDR3 против DDR4: что изменилось?

Физические изменения

Рабочее напряжение

Обновить алгоритм

Тактовая частота

Емкость памяти

Ориентиры

Совместимость

Ценообразование и доступность

DDR3 против DDR4: кто победит?

Но вам нужно обновить?

DDR3 vs DDR4 — а есть ли разница?

Сравнение DDR3 и DDR4: немного теории

Цифры и попугаи

А теперь — о латентности

А что на практике

Что же лучше — DDR3 или DDR4

Читайте также

Про ранги и виртуализацию в RAM. Нюансы технологий ОЗУ современного железа

Старые песни про новые типы

Частота и режим работы

Ранги для памяти

Немного про скучные аббревиатуры таймингов

RAID для оперативной памяти

Многопроцессорные системы и память

Итого

DRAM DDR3 / DDR4 LRDIMM

III Услуга Newsletter GOODRAM

DDR3 отличие от DDR4 | HelpAdmins.ru

Более высокие тактовые частоты

Сниженное энергопотребление

Новая внутренняя структура

Внешние отличия

Реальный прирост производительности. Есть ли он?

Вывод

DDR3 против DDR4 — много памяти на очень высокой скорости | Блоги

Обзор DDR3 vs.DDR4

Маршрутизация и скорость DDR

Структура DDR3 и ввода-вывода DDR4

Изготовление модулей DDR

Различные стили дизайна

Рекомендации по применению, инструменты и опыт проектирования

Как узнать, когда перейти к следующей итерации продукта?

Сводка

Стоит ли апгрейд в 2020 году?

DDR3 против DDR4

Физическая разница

Совместимость

Объем памяти

Тактовая частота

Энергопотребление

Цена

DDR3 против DDR4: кто победит?

Стоит ли переходить на ОЗУ DDR4?

Какие есть альтернативы обновлению до DDR4 RAM?

Как проверить, является ли тип ОЗУ DDR3 или DDR4 в Windows 10/8/7

Способ 1: проверьте, является ли тип ОЗУ DDR3 или DDR4 через CPU-Z

Способ 2: проверьте, является ли тип ОЗУ DDR3 или DDR4 с помощью CMD

Способ 3: проверьте, является ли тип ОЗУ DDR3 или DDR4 в диспетчере задач

Способ 4: проверьте, является ли тип оперативной памяти DDR3 или DDR4 физически

Заключительные мысли

Топ-5 мест для продажи памяти DDR3 и DDR4

Продавайте нам объем используемой памяти и оперативной памяти без проблем!

Список лучших мест для продажи памяти от старого компьютера

1.

2. Торговая площадка Facebook

3. Компании ITAD

4. Торговая площадка Amazon

5. Переработка вместо продажи

Как продать память? С чего мне начать?

DDR3 и DDR4 на одной материнской плате?

DDR3 и DDR4 на одной материнской плате? — Computex 2015

Самые последние комментарии

DDR1, DDR2, DDR3 и DDR4: в чем их различия?

DDR1 против DDR2 против DDR3 против DDR4:

Технические различия

DDR1 RAM

DDR2 RAM
