Ddr3 отличие от ddr3l: Ddr3 или ddr3l в чем разница

Содержание

Ddr3 или ddr3l в чем разница

Компьютеры становятся быстрее с каждым годом, постоянно появляются новые поколения процессоров, видеокарт, оперативной памяти. Но есть в этой стремительной эволюции и недостаток: подчас непонятно, какие комплектующие между собой совместимы, а какие — нет.

Типичный пример — это два распространенных стандарта оперативной памяти DDR3 и DDR3l.
Форм-фактор у модулей памяти этих стандартов один, поэтому разница DDR3 и DDR3l на первый взгляд не заметна. Механически они полностью совместимы, одинаковы по габаритам, положению ключа и количеству контактов. Различие только в напряжении питания, которое требуется для работы — 1,5 вольта для DDR3 и 1,35 вольта для DDR3L. Вот и все различия между стандартами DDR3 и DDR3l.

Как различить и совместимость

Чтобы верно определить, к какому стандарту относится модуль, нужно знать чем отличается DDR3 от DDR3l. Разберемся в чем разница между DDR3 и DDR3l с точки зрения маркировки.

На модулях DDR3, как правило, присутствует маркировка PC3 , тогда как на низковольтной памяти ставится PC3L . Кроме того, в некоторых случаях указывается и напряжение питания, 1,5v для ддр3 и 1,35v для ддр3л соответственно.

Из-за одинакового форм-фактора и расположения ключа, можно вставить модуль DDR3 в разъем на материнской плате, рассчитанной на DDR3L, или наоборот. К чему может привести подобная невнимательность?

Ставить вместе память ddr3l и ddr3 крайне не рекомендуется. Если системная плата рассчитана на установку низковольтной оперативки, то обычный модуль может просто не заработать или работать со сбоями.

Если модуль памяти рассчитан на напряжение в 1,5 вольта, а получает только 1,35 вольта, то, весьма вероятно, он будет вести себя нестабильно, становясь причиной регулярных зависаний и внезапных перезагрузок системы. Впрочем, вполне возможна ситуация, когда планка ОЗУ будет нормально работать. Особенно если немного повысить тайминги и снизить частоту, тогда шанс на бесперебойную работу увеличится, пусть и ценой некоторого снижения быстродействия. Но стоит ли рисковать?

Казалось бы, достаточно поднять напряжение, ведь многие материнские платы позволяют это. Да, тогда получится ситуация вполне типичная для разгона, когда для нормальной работы приходится повышать напряжение.

Стоит отметить, что процессоры intel, начиная с поколения Skylake, рассчитаны только на работу с низковольтной DDR3l памятью. По утверждению представителей компании, в долгосрочной перспективе работа процессоров 6 и более поздних поколений архитектуры Core с памятью рассчитанной на напряжение 1,5 вольт, может навредить CPU.

Получается, что заставить работать модуль DDR3 с системной платой и процессором, рассчитанными на DDR3l, во многих случаях можно. Но, в результате всех предпринятых усилий легко получить нестабильно работающий компьютер. Память DDR3 сложно считать универсальным решением для любой конфигурации, чем она также отличается от DDR3l.

Если вы хотите установить дополнительную ОЗУ в ноутбук, то очень внимательно отнеситесь к ее выбору. Во многих ноутбуках установлена память SO-DIMM DDR3L с пониженным энергопотреблением, так как это увеличивает его время работы от батареи.

Лучшим способом приобрести нужную память, это открыть свой ноутбук, достать модуль памяти и списать его характеристики или взять его в магазин. Так же можно воспользоваться ПО для просмотра аппаратной начинки компа ( типа CPU-Z ) и зайти во вкладку SPD .

Второй вариант — использование модуля, рассчитанного на низкое напряжение, в старой материнской плате, поддерживающей DDR3. Исходя из требований JESD79‐3‐1A.01, документа, в котором регламентирован стандарт DDR3L, любой модуль должен быть обратно совместим со обычным DDR3.

То есть, разница между ДДР3 и ДДР3л в том, что низковольтная память может работать в любой плате, а ОЗУ со стандартным напряжением только в платах рассчитанных на него.

Выводы

В случае с DDR3 памятью и материнской платой поддерживающей низковольтную память, теоретически, можно заставить работать любую память в любой материнской плате, если немного поэкспериментировать с напряжением, частотами и таймингами. Но, лучше использовать именно ту память которая рекомендована для материнской платы и процессора. Так можно сэкономить немало времени и нервов и заниматься за компьютером тем, чем планировалось. А сборку и тестирование нестандартных конфигураций лучше оставить энтузиастам-оверклокерам.
Модули DDR3l можно использовать в системных платах рассчитанных на любые типы DDR3.

Здравствуйте или всем огромный привет! Технологии в наше время меняются столь стремительно, что даже мне, не всегда удается следить за ними – еженедельно то один, то другой бренд представит очередной убер навороченный девайс, внутри которого спрятан целый вычислительный центр.

p, blockquote 1,0,0,0,0 –>

Не мудрено, что пользователи, которые пока на «Вы» с компьютером, не всегда в курсе, какие комплектующие совместимы между собой.

p, blockquote 2,0,0,0,0 –>

В этом посте давайте поговорим о модулях памяти DDR3L и DDR3, разница между которыми существенна и может послужить причиной сбоя при работе компьютера. Рассмотрим их совместимость и взаимозаменяемость, и можно ли ставить вместе такие модули ОЗУ.

p, blockquote 3,0,0,0,0 –>

Как различить эти типы памяти

Для начала немного о маркировке. Обычно в названии памяти DDR3 присутствует маркировка PC3, а у DDR3L, соответственно, PC3L. В некоторых случаях указывается и рабочее напряжение: 1.5 В для первого типа и 1.35 для второго.

p, blockquote 4,0,0,0,0 –>

Форм Фактор у этих типов памяти абсолютно одинаковый, а ключ блокировки совпадает, поэтому один тип ОЗУ можно вставить в слот на системной плате, рассчитанный под другой тип. Вот какая между ними разница.

В ответ на вопрос, можно ли ставить вместе оба типа оперативной памяти в компьютере, скажу так: жёсткого запрета нет, однако делать этого не рекомендуется.

p, blockquote 6,0,0,0,0 –>

Если материнка рассчитана на монтаж низковольтной оперативки, обычный модуль будет работать нестабильно. Если это системная плата под низковольтовую оперативную память, то модуль ОЗУ может перегореть из-за перегрева или чрезмерного напряжения.Оверклокеры могут поэкспериментировать с подаваемым на ОЗУ напряжением, однако успех в этом случае зависит уже от устойчивости детали к аномальному режиму работы.

p, blockquote 7,0,0,0,0 –>

Особенности использования

Когда модуль, рабочее напряжение у которого 1.5 В, получает всего 1.35 В, он начинает сбоить и провоцирует периодические зависания ОС и вылеты в «синий экран».

p, blockquote 8,0,0,0,0 –>

Вероятность того, что такая планка памяти будет работать нормально, крайне мала. Можно попробовать поднять тайминги и снизить рабочую частоту, но тогда ПК или ноутбук потеряет в производительности.

Многие системные платы позволяют реализовать подобный оверклокинг, однако это не панацея от некорректной работы: лучше подобрать подходящий по типу модуль памяти и не делать себе нервы.

p, blockquote 10,1,0,0,0 –>

Начиная с поколения Skylake, процессоры Intel рассчитаны только на эксплуатацию в связке с низковольтовой памятью. Как уверяют сами разработчики, дальнейшее развитие модельного ряда будет идти именно в этом направлении, а возможно, что появятся модификации, потребляющие еще меньшее напряжение.

p, blockquote 11,0,0,0,0 –>

Использование 1.5 –вольтовой ОЗУ может же попросту повредить процессор. То есть, можно заставить работать с высоковольтовой памятью процессор, рассчитанный на использование 1.35 вольта, но это чревато нестабильностью работы компьютера.

p, blockquote 12,0,0,0,0 –>

А спонсор этого поста – интернет-магазин “ШТРЫПКТ”, где вы можете купить комплектующие по самым выгодным ценам. И это была шутка, какие спонсоры?). Хорошие магазины в пиаре не нуждаются. Ладненько продолжим…)

Владельцам ноутбуков следует быть более внимательными: на многих моделях используется именно SO-DIMM DDR3L, так как при их работе меньше садится аккумуляторная батарея. Лучший способ определить тип памяти – установить бесплатную утилиту CPU‑Z и выполнить мониторинг комплектующих.

p, blockquote 14,0,0,0,0 –>

Согласно спецификации JESD79‐3‐1A.0, модуль, рассчитанный на низкое напряжение, может использоваться без всяких ограничений в старой материнской плате, рассчитанной на ДДР3. То есть, в чем отличия: низковольтная память будет работать в любой системной плате, а высоковольтная только в рассчитанной под обычную DDR3.

p, blockquote 15,0,0,1,0 –>

А я советую использовать именно ту память, которую рекомендовал производитель и не придумывать дирижабль (потому что, его уже придумали).

Напоследок рекомендую вам заглянуть еще в пару полезных публикации про обзор Logitech G102 Prodigy: мышь которая заслуживает внимания и Sidex ru: отзывы про интернет-магазин.

p, blockquote 17,0,0,0,0 –>

Уверен что теперь, вы точно сможете сделать правильный выбор. Не забывайте делиться постами этого блога в социальных сетях. Всего доброго, до завтра!

p, blockquote 18,0,0,0,0 –>

p, blockquote 19,0,0,0,0 –> p, blockquote 20,0,0,0,1 –>

Современный рынок компьютерных комплектующих развивается столь стремительно, что даже продвинутые пользователи не успевают понять, в чем различие той или иной технологии, как уже появляется новая. Точно такая же ситуация с модулями оперативной памяти. Недавно еще все обсуждали преимущества «тройки» перед стандартной «двойкой», как уже появилась и «четверка», и улучшенная «тройка» с литерой L. Забраться в такие дебри IT-индустрии и не свернуть себе шею в хитросплетениях терминов и технологий может только очень подкованный в этой теме человек. Но нужно разобраться, какая разница между DDR3 и DDR3L. Начнем с истоков.

Суть стандарта DDR3

В отличие от устаревшей «двойки» в третьей версии емкость микросхем увеличена. Теперь она составляет 8 бит. Это не могло не сказаться положительно на производительности. Также вырос минимальный объем модулей – теперь он составляет 1 гигабайт. Меньше просто невозможно. Разница между DDR3 и DDR3L, которую мы рассмотрим чуть ниже, несущественна. Тут больше разницы между «двойкой» и «тройкой». И она заметна невооруженным глазом. Кстати, и энергопотребление снизилось, что сделало данный тип памяти более подходящим для мобильных компьютеров (ноутбуков).

«Тройка» – стандарт далеко не новый. Поэтому особо радоваться здесь нечему. DDR4 гораздо производительнее. Но, тем не менее, именно этот тип памяти наиболее распространен в наше время. DDR3 и DDR3L, разница в которых не так уж существенна, – однотипные модули. Но разобраться в том, что их отличает, стоит хотя бы для самообразования. Что ж, теперь рассмотрим характеристики «тройки» с литерой L.

DDR3L. Что нового?

По сути, в этой памяти все стандартно. Как в обычной «тройке». Но есть одно существенное различие – энергопотребление. В 3L оно равно 1,35 В. Для сравнения, обычная «тройка» потребляет 1,50 В. Это весьма существенно, если говорить о ноутбуках, нетбуках и ультрабуках, то есть о мобильных компьютерах. В их случае энергопотребление играет решающую роль, так как им нужно довольно продолжительное время работать от аккумулятора. Этим и отличаются DDR3 и DDR3L. Разница не такая уж заметная, но существенная.

В последнее время производители мобильных компьютеров используют только энергоэффективные модули «тройки». Поэтому стало возможно заставить ноутбуки работать от батареи дольше, чем это было раньше. Хоть показатели не особо и отличаются. Оперативная память DDR3 и DDR3L, разница в которых тут рассматривается, на данный момент самые приемлемые варианты для персональных компьютеров и ноутбуков. Теперь рассмотрим наиболее популярные модели.

Kingston 4GB DDR3 PC3-10600

Этот модуль прекрасно подходит для ноутбуков среднего ценового сегмента. Он работает на частоте 1333 мегагерц, рабочее напряжение составляет 1,35 В. Это и DDR3, и DDR3L, разница между которыми не особо существенна, в одном флаконе. Объем данной оперативной памяти составляет 4 гигабайта, что вполне достаточно для работы и графических приложений. Мультимедиа тоже будет работать отлично. Этот модуль выглядит идеальным по соотношению «цена-качество».

Как обычно, Kingston радует пользователей быстрой и качественной оперативной памятью. Но не стоит забывать и о практичности. Дело в том, что эта оперативка стоит довольно прилично по сравнению с ее техническими характеристиками. Поэтому ее покупка представляется сомнительной с точки зрения практичности. Нужно дважды подумать перед тем, как покупать сей модуль памяти. А в остальном – это отличная и долговечная оперативка, коих мало на современном рынке.

Samsung 4GB DDR3 PC3-12800

Еще один модуль из самого среднего ценового сегмента. Эта оперативная память работает уже на частоте 1600 мегагерц и может даже использоваться для игр. Особенно производителен тандем из двух модулей такой памяти. Имеются «планки» DDR3 и DDR3L, разница между которыми-таки есть. Как и вся техника этой компании, модули памяти отличаются высочайшим качеством и непревзойденной надежностью. В настоящее время – это одни из лучших модулей на современном рынке компьютерных комплектующих.

Компания Samsung хорошо известна качественными смартфонами и другими устройствами. Но вот модули оперативной памяти ее специалисты могли бы сделать и получше. В них нет и тени легендарного корейского качества. Но работает память хорошо. Хоть и не выглядит особо крепкой или надежной. Кстати, она очень болезненно переносит разгон. Вплоть до самых печальных последствий. Так что подвергать ее подобной процедуре не стоит. Итак, продолжим. DDR3L и DDR3. Какая разница между ними?

Crucial 4GB DDR3 PC3-12800

Еще один бюджетный модуль оперативной памяти стандарта 3L. Его рабочая частота составляет 1600 мегагерц. Рабочее напряжение – 1,35 В. Это стандартно для энергоэффективной памяти. Более ничем выдающимся этот модуль памяти не отличается. Вот только в двухканальном режиме он работает гораздо лучше своих предшественников. Два таких модуля способны заметно поднять производительность любого лэптопа. И в этом их главная заслуга. Стоит эта оперативная память недорого. Поэтому она и является самой распространенной.

Это легендарный производитель модулей оперативной памяти. Все помнят его высокопроизводительные модели для геймерских компьютеров. Но и в бюджетном сегменте Crucial не ударили в грязь лицом. Модули получились производительными, надежными и энергоэффективными, что немаловажно для владельцев ноутбуков. Приятно, что легендарный производитель, наконец, развернулся лицом к любителям лэптопов.

Заключение

Итак, мы рассмотрели типы памяти DDR3 и DDR3L. Разница в них хоть и несущественная, но есть. И если вы когда-нибудь захотите поменять в своем ноутбуке оперативную память, то обязательно приобретайте энергоэффективный тип. Сегодня любой производитель компьютерных комплектующих производит такую оперативную память. Выше перечислены самые популярные и надежные модели. Но это ведь далеко не все.

Что такое память DDR3L? | Dell Россия

Содержание статьи

Симптомы

Совместимость памяти DDR3L

Для ноутбуков с процессорами Intel 4-го поколения требуется более новая память DDR3 SoDIMM, известная как DDR3-Low Voltage или DDR3L.

ПРИМЕЧАНИЕ. Системы с процессорами Intel 4-го поколения не имеют обратной совместимости с обычными модулями памяти DDR3.

Если вставить в систему модуль памяти DDR3 SoDIMM, система не пройдет процедуру POST. Будут мигать диагностические индикаторы, изображение на дисплее может отсутствовать.

Причина

Сравнение DDR3 и DDR3L и LPDDR3

DDR3L:

  • По контактам память DDR3L совместима с DDR3.
  • DDR3L — это модуль памяти SoDIMM, способный работать при двух значениях напряжения: 1,5 В и 1,35 В.

DDR3:

  • DDR3 представляет собой модуль памяти SoDIMM, способный работать при одном напряжении: 1,5 В.
  • Такая память НЕ совместима с системами, использующими процессоры Intel 4-го поколения, которые поддерживают работу памяти только при напряжении 1,35 В.

В соответствии с JEDEC для памяти DDR3L SoDIMM используется обозначение PC3L, тогда как для памяти DDR3 SoDIMM — обозначение PC3.

Рис. 1. Здесь показана разница в маркировке модулей памяти DDR3 и DDR3L.

LPDDR3:

Эта форма памяти работает при напряжении 1,8 В, в отличие от более традиционных 2,5 В, и обычно используется в портативной электронике. Как и во всех модулях памяти DDR, удвоенная скорость передачи данных достигается за счет передачи данных на оба тактовых края устройства, что приводит к потреблению очень малого количества энергии и снижению тепловыделения.

fig2: Память LPDDR3

Разрешение

  Истек срок гарантии? Нет проблем! Посетите страницу поддержки продуктов, введите сервисный код и просмотрите наши предложения.

В настоящее время предложения доступны только для заказчиков в США, Канаде, Великобритании и Франции. Предложение не распространяется на серверы и системы хранения.



Свойства статьи

Затронутый продукт

Inspiron 1000, Inspiron 3137, Inspiron 3138, Inspiron 3147, Inspiron 3148, Inspiron 3152 2-in-1, Inspiron 3153 2-in-1, Inspiron 3157 2-in-1, Inspiron 3158 2-in-1, Inspiron 11 3162/3164, Inspiron 11 3168, Inspiron 11 3169, Inspiron 11 3179, Inspiron 11 3180, Inspiron 11 3185 2-in-1, Inspiron 3195 2-in-1, Inspiron 1100, Inspiron 10z 1120, Inspiron 11z 1121, Inspiron 1150, Inspiron 11z 1110, Inspiron 11z 1120, Inspiron 5280 2-in-1, Inspiron 1200, Inspiron 1210, Inspiron 13 N3010, Inspiron 5300, Inspiron 5301, Inspiron 13 5368 2-in-1, Inspiron 5370, Inspiron 13 5378 2-in-1, Inspiron 13 5379 2-in-1, Inspiron 5390, Inspiron 5391, Inspiron 7300 2-in-1, Inspiron 7300, Inspiron 7306 2-in-1, Inspiron 7347, Inspiron 7348 2-in-1, Inspiron 7352, Inspiron 7353 2-in-1, Inspiron 7359 2-in-1, Inspiron 13 7368 2-in-1, Inspiron 7370, Inspiron 7373 2-in-1, Inspiron 13 7375 2-in-1, Inspiron 13 7378 2-in-1, Inspiron 7380, Inspiron 7386 2-in-1, Inspiron 7390 2-in-1, Inspiron 7391 2-in-1, Inspiron 7391, Inspiron 1300, Inspiron 1318, Inspiron 1320, Inspiron 13 1370, Inspiron 13z N301z, Inspiron 13z 5323, Inspiron 14 1440, Inspiron 3420, Inspiron 3421, Inspiron 3437, Inspiron 3441, Inspiron 3442, Inspiron 3443, Inspiron 3451, Inspiron 3452, Inspiron 3458, Inspiron 14 3459, Inspiron 14 3462, Inspiron 14 3465, Inspiron 14 3467, Inspiron 14 3468, Inspiron 14 3473, Inspiron 14 3476, Inspiron 3480, Inspiron 3481, Inspiron 3482, Inspiron 3490, Inspiron 3493, Inspiron 5400 2-in-1, Inspiron 5401/5408, Inspiron 5402/5409, Inspiron 5405, Inspiron 5406 2-in-1, Inspiron 5439, Inspiron 5442, Inspiron 14 5443, Inspiron 5445, Inspiron 5447, Inspiron 5448, Inspiron 5451, Inspiron 5452, Inspiron 5455, Inspiron 5457, Inspiron 5458, Inspiron 5459, Inspiron 14 5468, Inspiron 5480, Inspiron 5481 2-in-1, Inspiron 5482 2-in-1, Inspiron 14 5485 2-in-1, Inspiron 14 5485, Inspiron 5488, Inspiron 5490, Inspiron 5491 2-in-1, Inspiron 5493, Inspiron 5494, Inspiron 5498, Inspiron 7400, Inspiron 7405 2-in-1, Inspiron 7437, Inspiron 14 7447, Inspiron 14 7460, Inspiron 14 Gaming 7466, Inspiron 14 Gaming 7467, Inspiron 7472, Inspiron 7490, Inspiron 14 M4010, Inspiron 14 M4040, Inspiron 14 N4020, Inspiron 14 N4050, Inspiron 14 N4030, Inspiron 14 (N4120), Inspiron 1410, Inspiron 1420, Inspiron 1425, Inspiron 1427, Inspiron 1428, Inspiron 1440, Inspiron 1464, Inspiron 14R N4010, Inspiron 14R 5420, Inspiron 14R 5421, Inspiron 14R 5437, Inspiron 14R N4110, Inspiron 14R SE 7420, Inspiron 14z 1470, Inspiron 14z 5423, Inspiron 3501, Inspiron 3502, Inspiron 3505, Inspiron 3520, Inspiron 3521, Inspiron 3531, Inspiron 3537, Inspiron 3541, Inspiron 3542, Inspiron 3543, Inspiron 3551, Inspiron 3552, Inspiron 15 3555, Inspiron 3558, Inspiron 15 3559, Inspiron 15 3565, Inspiron 15 3567, Inspiron 15 3568, Inspiron 15 3573, Inspiron 15 3576, Inspiron 3580, Inspiron 3581, Inspiron 3582, Inspiron 3583, Inspiron 3584, Inspiron 3585, Inspiron 3590, Inspiron 3593, Inspiron 3595, Inspiron 5501/5508, Inspiron 5502/5509, Inspiron 5505, Inspiron 5542, Inspiron 5543, Inspiron 5545, Inspiron 5547, Inspiron 5548, Inspiron 5551, Inspiron 5552, Inspiron 5555, Inspiron 5557, Inspiron 5558, Inspiron 5559, Inspiron 15 5565, Inspiron 15 5566, Inspiron 15 5567, Inspiron 15 5568 2-in-1, Inspiron 5570, Inspiron 5575, Inspiron 15 Gaming 5576, Inspiron 15 Gaming 5577, Inspiron 15 5578 2-in-1, Inspiron 15 5579 2-in-1, Inspiron 5580, Inspiron 15 5582 2-in-1, Inspiron 15 5583, Inspiron 15 5584, Inspiron 15 5585, Inspiron 5590, Inspiron 5591 2-in-1, Inspiron 5593, Inspiron 5594, Inspiron 5598, Inspiron 7500 2-in-1 Black, Inspiron 7500 2-in-1 Silver, Inspiron 7500, Inspiron 7501, Inspiron 7506 2-in-1, Inspiron 7537, Inspiron 7547, Inspiron 7548, Inspiron 7557, Inspiron 7558, Inspiron 15 7559, Inspiron 15 7560, Inspiron 15 Gaming 7566, Inspiron 15 Gaming 7567, Inspiron 7568 2-in-1, Inspiron 15 7569 2-in-1, Inspiron 7570, Inspiron 15 7572, Inspiron 7573 2-in-1, Inspiron 15 Gaming 7577, Inspiron 15 7579 2-in-1, Inspiron 7580, Inspiron 7586 2-in-1, Inspiron 7590 2-in-1, Inspiron 7590, Inspiron 7591 2-in-1, Inspiron 7591, Inspiron M5040, Inspiron 15 N5010, Inspiron 15 N5040, Inspiron 15 N5050, Inspiron 15 M5010, Inspiron 15 M5030, Inspiron 15 N5030, Inspiron 1501, Inspiron 1520, Inspiron 1521, Inspiron 1525, Inspiron 1526, Inspiron 1545, Inspiron 1546, Inspiron 15 1564, Inspiron 15R 5520, Inspiron 15R 5521, Inspiron 15R 5537, Inspiron 15R N5110, Inspiron 15R SE 7520, Inspiron 15z 1570, Inspiron 15z 5523, Inspiron 3721, Inspiron 3737, Inspiron 3780, Inspiron 3781, Inspiron 3782, Inspiron 3785, Inspiron 3790, Inspiron 3793, Inspiron 5748, Inspiron 5749, Inspiron 5755, Inspiron 5758, Inspiron 5759, Inspiron 17 5765, Inspiron 17 5767, Inspiron 5770, Inspiron 5775, Inspiron 7706 2-in-1, Inspiron 7737, Inspiron 7746, Inspiron 17 7773 2-in-1, Inspiron 17 7778 2-in-1, Inspiron 17 7779 2-in-1, Inspiron 7786 2-in-1, Inspiron 7791 2-in-1, Inspiron 17 N7010, Inspiron 1720, Inspiron 1721, Inspiron 1750, Inspiron 1764, Inspiron 17R 5720, Inspiron 17R 5721, Inspiron 17R 5737, Inspiron 17R N7110, Inspiron 17R SE 7720, Inspiron 2000, Inspiron 2100, Inspiron 2200, Inspiron 2500, Inspiron 2600, Inspiron 2650, Inspiron 3000, Inspiron 300m, Inspiron 3135, Inspiron 3200, Inspiron 3500, Inspiron 3700, Inspiron 3800, Inspiron 4000, Inspiron 4100, Inspiron 4150, Inspiron 5000, Inspiron 5000e, Inspiron 500m, Inspiron 5100, Inspiron 510m, Inspiron 5150, Inspiron 5160, Inspiron 5425, Inspiron 6000, Inspiron 600m, Inspiron 630m, Inspiron 6400, Inspiron 640M, Inspiron 7000, Inspiron 700M, Inspiron 710M, Inspiron 7500 (End of Life), Inspiron 8000, Inspiron 8100, Inspiron 8200, Inspiron 8500, Inspiron 8600, Inspiron 8600c, Inspiron 9100, Inspiron 9200, Inspiron 9300, Inspiron 9400, Inspiron B120, Inspiron B130, Inspiron Chromebook 11 3181, Inspiron Chromebook 11 3181 2-in-1, Inspiron Chromebook 7486, Inspiron Mini Duo 1090, Inspiron E1405, Inspiron E1505, Inspiron E1705, Inspiron 1122 M102z, Inspiron M301Z, Inspiron M411R, Inspiron M421R, Inspiron M431R, Inspiron M501R, Inspiron M511R, Inspiron M521R, Inspiron M531R, Inspiron M731R, Inspiron Mini 10 1010, Inspiron Mini 10 1012, Inspiron Mini 10v 1018, Inspiron Mini 10v 1011, Inspiron Mini 12 1210, Inspiron Mini 9 910, Inspiron 13z N311z, Inspiron 14z N411z, Inspiron X200, Inspiron XPS, Inspiron XPS Gen 2, Latitude 10e ST2E, Latitude 10, Latitude 100L, Latitude 3120, Latitude 3180, Latitude 3189, Latitude 3190 2-in-1, Latitude 3190, Latitude 110L, Latitude 5280/5288, Latitude 5285 2-in-1, Latitude 5289 2-in-1, Latitude 5290 2-in-1, Latitude 5290, Latitude 7200 2-in-1, Latitude 7210 2-in-1, Latitude 7214 Rugged Extreme, Latitude 7280, Latitude 7285 2-in-1, Latitude 7290, Latitude 120L, Latitude 13, Latitude 3300, Latitude 3301, Latitude 3310 2-in-1, Latitude 3310, Latitude 13 3379 2-in-1, Latitude 13 3380, Latitude 3390 2-in-1, Latitude 5300 2-in-1 Chromebook Enterprise, Latitude 5300 2-in-1, Latitude 5300, Latitude 5310 2-in-1, Latitude 5310, Latitude 5320, Latitude 7300, Latitude 7310, Latitude 7320, Latitude 7350 2-in-1, Latitude 7370, Latitude 7380, Latitude 7389 2-in-1, Latitude 7390 2-in-1, Latitude 7390, Latitude 131L, Latitude 3400, Latitude 3410, Dell Latitude 3480/3488, Latitude 3490, Latitude 5400 Chromebook Enterprise, Latitude 5400, Latitude 5401, Latitude 5410, Latitude 5411, Latitude 5414 Rugged, Latitude 5420 Rugged, Latitude 5424 Rugged, Latitude 5480/5488, Latitude 5490, Latitude 5491, Latitude 5495, Latitude 7400 2-in-1, Latitude 7400, Latitude 7410 Chromebook Enterprise, Latitude 7410, Latitude 7414 Rugged, Latitude 7420, Latitude 7424 Rugged Extreme, Latitude 7480, Latitude 7490, Latitude 9410, Latitude 3500, Latitude 3510, Dell Latitude 3580/3588, Latitude 3590, Latitude 5500, Latitude 5501, Latitude 5510, Latitude 5511, Latitude 5520, Latitude 5580, Latitude 5590, Latitude 5591, Latitude 7520, Latitude 9510, Latitude 2100, Latitude 2110, Latitude 2120, Latitude 3150, Latitude 3160, Latitude 3330, Latitude 3340, Latitude 3350, Latitude 3440, Latitude 3450, Latitude 3460, Latitude 3470, Latitude 3540, Latitude 3550, Latitude 3560, Latitude 3570, Latitude 5175 2-in-1, Latitude 5179 2-in-1, Latitude 5404 Rugged, Latitude 5420, Latitude 6430u, Latitude 7204 Rugged, Latitude 7275, Latitude 7404 Rugged, Latitude C400, Latitude C500, Latitude C510, Latitude C540, Latitude C600, Latitude C610, Latitude C640, Latitude C800, Latitude C810, Latitude C840, C/Dock Expansion Station, C/Dock II Expansion Station, Latitude CP, Latitude Cpi, Latitude CPi A, Latitude CPi R, C/Port APR, C/Port II APR, Latitude CPt, Latitude CPt S, Latitude CPt V, Latitude CPx H, Latitude CPx J, Latitude CS R, Latitude CSx H, Latitude D400, Latitude D410, Latitude D420, Latitude D430, Latitude D500, Latitude D505, Latitude D510, Latitude D520, Latitude D530, Latitude D531, Latitude D600, Latitude D610, Latitude D620, Latitude D620 ATG, Latitude D630, Latitude D630 ATG, Latitude D630 XFR, Latitude D630C, Latitude D631, Latitude D800, Latitude D810, Latitude D820, Latitude D830, Latitude E4200, Latitude E4300, Latitude E4310, Latitude E5250/5250, Latitude E5270, Latitude E5400, Latitude E5410, Latitude E5420, Latitude E5420M, Latitude E5430, Latitude E5440, Latitude E5450/5450, Latitude E5470, Latitude E5500, Latitude E5510, Latitude E5520, Latitude E5520M, Latitude E5530, Latitude E5540, Latitude E5550/5550, Latitude E5570, Latitude E6220, Latitude E6230, Latitude E6320, Latitude E6330, Latitude E6400, Latitude E6400 ATG, Latitude E6400 XFR, Latitude E6410, Latitude E6410 ATG, Latitude E6420, Latitude E6420 ATG, Latitude E6420 XFR, Latitude E6430, Latitude E6430 ATG, Latitude E6430s, Latitude E6440, Latitude E6500, Latitude E6510, Latitude E6520, Latitude E6530, Latitude E6540, Latitude E7240 Ultrabook, Latitude E7250/7250, Latitude E7270, Latitude E7440, Latitude E7450, Latitude E7470, Latitude L400, Latitude LM, Latitude LS, Latitude LT, Latitude LX 4 D, Latitude LX 4 DT, Latitude LX 4100D T, Latitude MMC, Latitude ST, Latitude SX 4, Latitude V700, Latitude V710, Latitude V740, Latitude X1, Latitude X200, Latitude X300, Latitude XP4, Latitude Xpi, Latitude Xpi CD, Latitude Xpi CD MMX, Latitude XT, Latitude XT2, Latitude XT2 XFR, Latitude XT3, Latitude Z, Latitude E7270 mobile thin client, Latitude 3460 mobile thin client, Latitude 3480 mobile thin client, Latitude 5280 mobile thin client, XPS 11 9P33, XPS 12 9250, XPS 12 9Q33, XPS 12 9Q23, XPS 13 7390 2-in-1, XPS 13 7390, XPS 13 9300, XPS 13 9305, XPS 13 9310 2-in-1, XPS 13 9310, XPS 13 9333, XPS 13 9343, XPS 13 9350, XPS 13 9360, XPS 13 9365 2-in-1, XPS 13 9370, XPS 13 9380, XPS 13 L321X, XPS 13 L322X, XPS 14 L401X, XPS 14 L421X, XPS 15 L501X, XPS 15 7590, XPS 15 9500, XPS 15 9530, XPS 15 9550, XPS 15 9560, XPS 15 9570, XPS 15 9575 2-in-1, XPS 15 L521X, XPS 15Z L511Z, XPS 17 L701X, XPS 17 9700, XPS 14Z L412Z, XPS 15 L502X, XPS 17 L702X, XPS M1210, XPS M1330, XPS M140, XPS M1530, XPS M170, XPS M1710, XPS M1730, XPS M2010, Adamo 13, Adamo XPS, Alienware 13, Alienware 13 R3, Alienware 13 R2, Alienware 14, Alienware 15, Alienware 15 R3, Alienware 15 R2, Alienware 15 R4, Alienware 17, Alienware Area-51m, Alienware 17 R4, Alienware 17 R2, Alienware 17 R3, Alienware 17 R5, Alienware 18, Alienware Area-51m R2, Alienware M11x, Alienware M11x R2, Alienware M11x R3, Alienware M14x, Alienware M14x R2, Alienware m15, Alienware m15 R2, Alienware m15 R3, Alienware m15 R4, Alienware M15x, Alienware m17, Alienware m17 R2, Alienware m17 R3, Alienware m17 R4, Alienware M17x, Alienware M17x R2, Alienware M17x R3, Alienware M17x R4, Alienware M18x, Alienware M18x R2, Chromebook 11, Chromebook 3100 2-in-1, Chromebook 3100, Chromebook 3120, Chromebook 11 3180, Chromebook 11 3189, Chromebook 5190 2-in-1, Chromebook 5190 Education, Chromebook 13 3380, Chromebook 7310, Chromebook 3400, Dell G3 15 3500, Dell G3 3579, Dell G3 15 3590, Dell G5 15 5500, Dell G5 SE 5505, Dell G5 15 5587, Dell G5 15 5590, Dell G7 15 7500, Dell G7 15 7588, Dell G7 15 7590, Dell G3 3779, Dell G7 17 7700, Dell G7 17 7790, Inspiron 1000, Inspiron 3137, Inspiron 3138, Inspiron 3147, Inspiron 3148, Inspiron 3152 2-in-1, Inspiron 3153 2-in-1, Inspiron 3157 2-in-1, Inspiron 3158 2-in-1, Inspiron 11 3162/3164, Inspiron 11 3168, Inspiron 11 3169, Inspiron 11 3179, Inspiron 11 3180, Inspiron 11 3185 2-in-1, Inspiron 3195 2-in-1, Inspiron 1100, Inspiron 10z 1120, Inspiron 11z 1121, Inspiron 1150, Inspiron 11z 1110, Inspiron 11z 1120, Inspiron 5280 2-in-1, Inspiron 1200, Inspiron 1210, Inspiron 13 N3010, Inspiron 5300, Inspiron 5301, Inspiron 13 5368 2-in-1, Inspiron 5370, Inspiron 13 5378 2-in-1, Inspiron 13 5379 2-in-1, Inspiron 5390, Inspiron 5391, Inspiron 7300 2-in-1, Inspiron 7300, Inspiron 7306 2-in-1, Inspiron 7347, Inspiron 7348 2-in-1, Inspiron 7352, Inspiron 7353 2-in-1, Inspiron 7359 2-in-1, Inspiron 13 7368 2-in-1, Inspiron 7370, Inspiron 7373 2-in-1, Inspiron 13 7375 2-in-1, Inspiron 13 7378 2-in-1, Inspiron 7380, Inspiron 7386 2-in-1, Inspiron 7390 2-in-1, Inspiron 7391 2-in-1, Inspiron 7391, Inspiron 1300, Inspiron 1318, Inspiron 1320, Inspiron 13 1370, Inspiron 13z N301z, Inspiron 13z 5323, Inspiron 14 1440, Inspiron 3420, Inspiron 3421, Inspiron 3437, Inspiron 3441, Inspiron 3442, Inspiron 3443, Inspiron 3451, Inspiron 3452, Inspiron 3458, Inspiron 14 3459, Inspiron 14 3462, Inspiron 14 3465, Inspiron 14 3467, Inspiron 14 3468, Inspiron 14 3473, Inspiron 14 3476, Inspiron 3480, Inspiron 3481, Inspiron 3482, Inspiron 3490, Inspiron 3493, Inspiron 5400 2-in-1, Inspiron 5401/5408, Inspiron 5402/5409, Inspiron 5405, Inspiron 5406 2-in-1, Inspiron 5439, Inspiron 5442, Inspiron 14 5443, Inspiron 5445, Inspiron 5447, Inspiron 5448, Inspiron 5451, Inspiron 5452, Inspiron 5455, Inspiron 5457, Inspiron 5458, Inspiron 5459, Inspiron 14 5468, Inspiron 5480, Inspiron 5481 2-in-1, Inspiron 5482 2-in-1, Inspiron 14 5485 2-in-1, Inspiron 14 5485, Inspiron 5488, Inspiron 5490, Inspiron 5491 2-in-1, Inspiron 5493, Inspiron 5494, Inspiron 5498, Inspiron 7400, Inspiron 7405 2-in-1, Inspiron 7437, Inspiron 14 7447, Inspiron 14 7460, Inspiron 14 Gaming 7466, Inspiron 14 Gaming 7467, Inspiron 7472, Inspiron 7490, Inspiron 14 M4010, Inspiron 14 M4040, Inspiron 14 N4020, Inspiron 14 N4050, Inspiron 14 N4030, Inspiron 14 (N4120), Inspiron 1410, Inspiron 1420, Inspiron 1425, Inspiron 1427, Inspiron 1428, Inspiron 1440, Inspiron 1464, Inspiron 14R N4010, Inspiron 14R 5420, Inspiron 14R 5421, Inspiron 14R 5437, Inspiron 14R N4110, Inspiron 14R SE 7420, Inspiron 14z 1470, Inspiron 14z 5423, Inspiron 3501, Inspiron 3502, Inspiron 3505, Inspiron 3520, Inspiron 3521, Inspiron 3531, Inspiron 3537, Inspiron 3541, Inspiron 3542, Inspiron 3543, Inspiron 3551, Inspiron 3552, Inspiron 15 3555, Inspiron 3558, Inspiron 15 3559, Inspiron 15 3565, Inspiron 15 3567, Inspiron 15 3568, Inspiron 15 3573, Inspiron 15 3576, Inspiron 3580, Inspiron 3581, Inspiron 3582, Inspiron 3583, Inspiron 3584, Inspiron 3585, Inspiron 3590, Inspiron 3593, Inspiron 3595, Inspiron 5501/5508, Inspiron 5502/5509, Inspiron 5505, Inspiron 5542, Inspiron 5543, Inspiron 5545, Inspiron 5547, Inspiron 5548, Inspiron 5551, Inspiron 5552, Inspiron 5555, Inspiron 5557, Inspiron 5558, Inspiron 5559, Inspiron 15 5565, Inspiron 15 5566, Inspiron 15 5567, Inspiron 15 5568 2-in-1, Inspiron 5570, Inspiron 5575, Inspiron 15 Gaming 5576, Inspiron 15 Gaming 5577, Inspiron 15 5578 2-in-1, Inspiron 15 5579 2-in-1, Inspiron 5580, Inspiron 15 5582 2-in-1, Inspiron 15 5583, Inspiron 15 5584, Inspiron 15 5585, Inspiron 5590, Inspiron 5591 2-in-1, Inspiron 5593, Inspiron 5594, Inspiron 5598, Inspiron 7500 2-in-1 Black, Inspiron 7500 2-in-1 Silver, Inspiron 7500, Inspiron 7501, Inspiron 7506 2-in-1, Inspiron 7537, Inspiron 7547, Inspiron 7548, Inspiron 7557, Inspiron 7558, Inspiron 15 7559, Inspiron 15 7560, Inspiron 15 Gaming 7566, Inspiron 15 Gaming 7567, Inspiron 7568 2-in-1, Inspiron 15 7569 2-in-1, Inspiron 7570, Inspiron 15 7572, Inspiron 7573 2-in-1, Inspiron 15 Gaming 7577, Inspiron 15 7579 2-in-1, Inspiron 7580, Inspiron 7586 2-in-1, Inspiron 7590 2-in-1, Inspiron 7590, Inspiron 7591 2-in-1, Inspiron 7591, Inspiron M5040, Inspiron 15 N5010, Inspiron 15 N5040, Inspiron 15 N5050, Inspiron 15 M5010, Inspiron 15 M5030, Inspiron 15 N5030, Inspiron 1501, Inspiron 1520, Inspiron 1521, Inspiron 1525, Inspiron 1526, Inspiron 1545, Inspiron 1546, Inspiron 15 1564, Inspiron 15R 5520, Inspiron 15R 5521, Inspiron 15R 5537, Inspiron 15R N5110, Inspiron 15R SE 7520, Inspiron 15z 1570, Inspiron 15z 5523, Inspiron 3721, Inspiron 3737, Inspiron 3780, Inspiron 3781, Inspiron 3782, Inspiron 3785, Inspiron 3790, Inspiron 3793, Inspiron 5748, Inspiron 5749, Inspiron 5755, Inspiron 5758, Inspiron 5759, Inspiron 17 5765, Inspiron 17 5767, Inspiron 5770, Inspiron 5775, Inspiron 7706 2-in-1, Inspiron 7737, Inspiron 7746, Inspiron 17 7773 2-in-1, Inspiron 17 7778 2-in-1, Inspiron 17 7779 2-in-1, Inspiron 7786 2-in-1, Inspiron 7791 2-in-1, Inspiron 17 N7010, Inspiron 1720, Inspiron 1721, Inspiron 1750, Inspiron 1764, Inspiron 17R 5720, Inspiron 17R 5721, Inspiron 17R 5737, Inspiron 17R N7110, Inspiron 17R SE 7720, Inspiron 2000, Inspiron 2100, Inspiron 2200, Inspiron 2500, Inspiron 2600, Inspiron 2650, Inspiron 3000, Inspiron 300m, Inspiron 3135, Inspiron 3200, Inspiron 3500, Inspiron 3700, Inspiron 3800, Inspiron 4000, Inspiron 4100, Inspiron 4150, Inspiron 5000, Inspiron 5000e, Inspiron 500m, Inspiron 5100, Inspiron 510m, Inspiron 5150, Inspiron 5160, Inspiron 5425, Inspiron 6000, Inspiron 600m, Inspiron 630m, Inspiron 6400, Inspiron 640M, Inspiron 7000, Inspiron 700M, Inspiron 710M, Inspiron 7500 (End of Life), Inspiron 8000, Inspiron 8100, Inspiron 8200, Inspiron 8500, Inspiron 8600, Inspiron 8600c, Inspiron 9100, Inspiron 9200, Inspiron 9300, Inspiron 9400, Inspiron B120, Inspiron B130, Inspiron Chromebook 11 3181, Inspiron Chromebook 11 3181, Inspiron Chromebook 11 3181 2-in-1, Inspiron Chromebook 11 3181 2-in-1, Inspiron Chromebook 7486, Inspiron Chromebook 7486, Inspiron Mini Duo 1090, Inspiron E1405, Inspiron E1505, Inspiron E1705, Inspiron 1122 M102z, Inspiron M301Z, Inspiron M411R, Inspiron M421R, Inspiron M431R, Inspiron M501R, Inspiron M511R, Inspiron M521R, Inspiron M531R, Inspiron M731R, Inspiron Mini 10 1010, Inspiron Mini 10 1012, Inspiron Mini 10v 1018, Inspiron Mini 10v 1011, Inspiron Mini 12 1210, Inspiron Mini 9 910, Inspiron 13z N311z, Inspiron 14z N411z, Inspiron X200, Inspiron XPS, Inspiron XPS Gen 2, Latitude 10e ST2E, Latitude 10, Latitude 100L, Latitude 3120, Latitude 3180, Latitude 3189, Latitude 3190 2-in-1, Latitude 3190, Latitude 110L, Latitude 5280/5288, Latitude 5285 2-in-1, Latitude 5289 2-in-1, Latitude 5290 2-in-1, Latitude 5290, Latitude 7200 2-in-1, Latitude 7210 2-in-1, Latitude 7214 Rugged Extreme, Latitude 7280, Latitude 7285 2-in-1, Latitude 7290, Latitude 120L, Latitude 13, Latitude 3300, Latitude 3301, Latitude 3310 2-in-1, Latitude 3310, Latitude 13 3379 2-in-1, Latitude 13 3380, Latitude 3390 2-in-1, Latitude 5300 2-in-1 Chromebook Enterprise, Latitude 5300 2-in-1 Chromebook Enterprise, Latitude 5300 2-in-1, Latitude 5300, Latitude 5310 2-in-1, Latitude 5310, Latitude 5320, Latitude 7300, Latitude 7310, Latitude 7320, Latitude 7350 2-in-1, Latitude 7370, Latitude 7380, Latitude 7389 2-in-1, Latitude 7390 2-in-1, Latitude 7390, Latitude 131L, Latitude 3400, Latitude 3410, Dell Latitude 3480/3488, Latitude 3490, Latitude 5400 Chromebook Enterprise, Latitude 5400 Chromebook Enterprise, Latitude 5400, Latitude 5401, Latitude 5410, Latitude 5411, Latitude 5414 Rugged, Latitude 5420 Rugged, Latitude 5424 Rugged, Latitude 5480/5488, Latitude 5490, Latitude 5491, Latitude 5495, Latitude 7400 2-in-1, Latitude 7400, Latitude 7410 Chromebook Enterprise, Latitude 7410, Latitude 7414 Rugged, Latitude 7420, Latitude 7424 Rugged Extreme, Latitude 7480, Latitude 7490, Latitude 9410, Latitude 3500, Latitude 3510, Dell Latitude 3580/3588, Latitude 3590, Latitude 5500, Latitude 5501, Latitude 5510, Latitude 5511, Latitude 5520, Latitude 5580, Latitude 5590, Latitude 5591, Latitude 7520, Latitude 9510, Latitude 2100, Latitude 2110, Latitude 2120, Latitude 3150, Latitude 3160, Latitude 3330, Latitude 3340, Latitude 3350, Latitude 3440, Latitude 3450, Latitude 3460, Latitude 3470, Latitude 3540, Latitude 3550, Latitude 3560, Latitude 3570, Latitude 5175 2-in-1, Latitude 5179 2-in-1, Latitude 5404 Rugged, Latitude 5420, Latitude 6430u, Latitude 7204 Rugged, Latitude 7275, Latitude 7404 Rugged, Latitude C400, Latitude C500, Latitude C510, Latitude C540, Latitude C600, Latitude C610, Latitude C640, Latitude C800, Latitude C810, Latitude C840, C/Dock Expansion Station, C/Dock II Expansion Station, Latitude CP, Latitude Cpi, Latitude CPi A, Latitude CPi R, C/Port APR, C/Port II APR, Latitude CPt, Latitude CPt S, Latitude CPt V, Latitude CPx H, Latitude CPx J, Latitude CS R, Latitude CSx H, Latitude D400, Latitude D410, Latitude D420, Latitude D430, Latitude D500, Latitude D505, Latitude D510, Latitude D520, Latitude D530, Latitude D531, Latitude D600, Latitude D610, Latitude D620, Latitude D620 ATG, Latitude D630, Latitude D630 ATG, Latitude D630 XFR, Latitude D630C, Latitude D631, Latitude D800, Latitude D810, Latitude D820, Latitude D830, Latitude E4200, Latitude E4300, Latitude E4310, Latitude E5250/5250, Latitude E5270, Latitude E5400, Latitude E5410, Latitude E5420, Latitude E5420M, Latitude E5430, Latitude E5440, Latitude E5450/5450, Latitude E5470, Latitude E5500, Latitude E5510, Latitude E5520, Latitude E5520M, Latitude E5530, Latitude E5540, Latitude E5550/5550, Latitude E5570, Latitude E6220, Latitude E6230, Latitude E6320, Latitude E6330, Latitude E6400, Latitude E6400 ATG, Latitude E6400 XFR, Latitude E6410, Latitude E6410 ATG, Latitude E6420, Latitude E6420 ATG, Latitude E6420 XFR, Latitude E6430, Latitude E6430 ATG, Latitude E6430s, Latitude E6440, Latitude E6500, Latitude E6510, Latitude E6520, Latitude E6530, Latitude E6540, Latitude E7240 Ultrabook, Latitude E7250/7250, Latitude E7270, Latitude E7440, Latitude E7450, Latitude E7470, Latitude L400, Latitude LM, Latitude LS, Latitude LT, Latitude LX 4 D, Latitude LX 4 DT, Latitude LX 4100D T, Latitude MMC, Latitude ST, Latitude SX 4, Latitude V700, Latitude V710, Latitude V740, Latitude X1, Latitude X200, Latitude X300, Latitude XP4, Latitude Xpi, Latitude Xpi CD, Latitude Xpi CD MMX, Latitude XT, Latitude XT2, Latitude XT2 XFR, Latitude XT3, Latitude Z, 212N, 316LT, 320LT, 320N, 320N-Plus, 320SLI, 325N, 325NC, 325SLI, NL20, NL25, NL2xC, NX20, Studio 1435, Studio 1440, Studio 1450, Studio 1457, Studio 1458, Studio 15 1555, Studio 1535, Studio 1536, Studio 1537, Studio 1555, Studio 1557, Studio 1558, Studio 1569, Studio 1735, Studio 1737, Studio 1745, Studio 1747, Studio 1749, Studio XPS M1340, Studio XPS M1640, Studio XPS 1645, Studio XPS 1647, Vostro 1000, Vostro 1011, Vostro 1014, Vostro 1015, Vostro 1088, Vostro 1200, Vostro 1220, Vostro 5300, Vostro 5301, Vostro 5370, Vostro 5390, Vostro 5391, Vostro 1310, Vostro 1320, Vostro 3400, Vostro 3401, Vostro 3405, Vostro 3445, Vostro 3446, Vostro 14 3449, Vostro 3458, Vostro 3459, Vostro 14 3468, Vostro 3478, Vostro 3480, Vostro 3481, Vostro 3490, Vostro 3491, Vostro 5401, Vostro 5402, Vostro 5459, Vostro 14 5468, Vostro 5471, Vostro 5480, Vostro 5481, Vostro 5490, Vostro 1400, Vostro 1440, Vostro 1450, Vostro 3500, Vostro 3501, Vostro 15 3549, Vostro 3558, Vostro 3559, Vostro 15 3562, Vostro 15 3568, Vostro 3572, Vostro 3578, Vostro 3580, Vostro 3581, Vostro 3582, Vostro 3583, Vostro 3584, Vostro 3590, Vostro 3591, Vostro 5501, Vostro 5502, Vostro 15 5568, Vostro 5581, Vostro 5590, Vostro 7500, Vostro 15 7570, Vostro 15 7580, Vostro 7590, Vostro 1500, Vostro 1510, Vostro 1520, Vostro 1540, Vostro 1550, Vostro 1700, Vostro 1710, Vostro 1720, Vostro 2420, Vostro 2421, Vostro 2510, Vostro 2520, Vostro 2521, Vostro 3300, Vostro 3350, Vostro 3360, Vostro 3400 (End of Life), Vostro 3450, Vostro 3460, Vostro 3500 (End of Life), Vostro 3546, Vostro 3550, Vostro 3555, Vostro 3560, Vostro 3561, Vostro 15 3565, Vostro 3700, Vostro 3750, Vostro 500, Vostro 5460, Vostro 5470, Vostro 5560, Vostro A840, Vostro A860, Vostro A90, Vostro V13, Vostro V130, Vostro V131, Latitude E7270 mobile thin client, Latitude 3460 mobile thin client, Latitude 3480 mobile thin client, Latitude 5280 mobile thin client, XPS 11 9P33, XPS 12 9250, XPS 12 9Q33, XPS 12 9Q23, XPS 13 7390 2-in-1, XPS 13 7390, XPS 13 9300, XPS 13 9305, XPS 13 9310 2-in-1, XPS 13 9310, XPS 13 9333, XPS 13 9343, XPS 13 9350, XPS 13 9360, XPS 13 9365 2-in-1, XPS 13 9370, XPS 13 9380, XPS 13 L321X, XPS 13 L322X, XPS 14 L401X, XPS 14 L421X, XPS 15 L501X, XPS 15 7590, XPS 15 9500, XPS 15 9530, XPS 15 9550, XPS 15 9560, XPS 15 9570, XPS 15 9575 2-in-1, XPS 15 L521X, XPS 15Z L511Z, XPS 17 L701X, XPS 17 9700, XPS 14Z L412Z, XPS 15 L502X, XPS 17 L702X, XPS M1210, XPS M1330, XPS M140, XPS M1530, XPS M170, XPS M1710, XPS M1730, XPS M2010

Дата последней публикации

01 февр. 2021

Версия

4

Тип статьи

Solution

Оцените эту статью

Благодарим вас за отзыв.

К сожалению, наша система обратной связи в настоящее время не работает. Повторите попытку позже.

Комментарии не должны содержать следующие специальные символы: ()\

Ddr3l и ddr3 — разница между типами оперативной памяти

Большая часть компьютерных составляющих являются настолько сложными, что разобраться с тем, чтоони собой представляют, порой не могут даже более-менее продвинутые пользователи. Некоторые нюансы связаны также и с такими понятиями, как: DDR3 и DDR3L.

Под словами DDR, главным образом подразумевают такой тип компьютерной памяти, который массово используется в вычислительной технике в роли оперативной, либо-же видеопамяти. В настоящий момент времени предусмотрено сразу-же несколько разновидностей этой компьютерной составляющей.Некоторое время тому назад, активно пользовались DDR2, об существование которой, заявили в далеком 2003 году. В качестве некой основы, здесь используется передача данных по обоим срезам тактового сигнала. Именно благодаря ему, можно удвоить скорость передачи данных. Этот параметр объединяет его вместе с намного менее востребованными DDR1. Ну а вот тем параметром, который их между собой отличает является то, что работает новый тип памяти на частоте, что вдвое больше стандартной.

При всем этом, для того, чтобы существовала возможность обеспечить достаточно большой поток данных, их передача на шину, в одно и то самое время, осуществляется сразу-же из четырех мест. В настоящий момент времени, наиболее продвинутым стандартом памяти считается DDR3, об существование которого, впервые упомянули в 2010 году.

DDR3, являет собой синхронную динамическую память, которая имеет возможность похвастаться наличием произвольного доступа и удвоенной скоростью передачи данных, соответственно, этот тип памяти, относится к третьему поколению. В случае с ней, размер предпокачки увеличивается с 4 до 8 бит, что довольно таки существенно, согласитесь ведь. Его отличительной особенностью является то, что в случае с ней, потребление энергии является гораздо меньше, нежели в случае с модулями,присутствующими в DDR2. Обуславливается такое положение дел тем, что в DDR3, такой показатель составляет 1,5 В.

Возможно некоторым из вас это покажется весьма странноватым, но снижение напряжения питания, имеет место быть, благодаря тому, что в DDR3, предусмотрен уникальный техпроцесс, ключевым этапом которого должно считаться применение транзисторов, располагающих двойным затвором Dual-gate. Последний, кстати говоря, способствует существенному снижению токов утечки. Микросхемы производятся только в тех корпусах, которые принадлежат к типу BGA. Самой маленькой емкостью модулей памяти DDR3, должно составлять не меньше 1 Гб. Что касается максимальной емкости, то она гораздо выше, так как составляет 16 ГБ.

Помимо стандартной разновидности данного типа памяти, известно об существование DDR3L, в случае с которым,предусмотрен намного более низкий показатель напряжения. В нем этот показатель равняется 1,35 В. Ну а это, меньше традиционного для DDR3 на 10%.

В частности хотелось бы остановится на DDR3L. Преимущественное большинство производителей,ответственных за изготовление памяти такого типа, делают свой товар таким образом, чтобы он состоял из двух модулей. Каждый из них поставляется в отдельном пластиковом пакете, который в свою очередь, обеспечивает их надежную защиту от возможного пробоя статического электричества. Кстати говоря, для того, чтобы все прошло должным образом, вам следовало бы предусмотреть то, что вовремя осуществления установки соответствующих модулей, необходимы сделать все возможное для того, чтобы предотвратить разряд статического электричества.

Некоторые отличия предусмотрены также и в их маркировки. Так, к примеру, в случае с DDR3L, памятью для персональных компьютеров,будет использована маркировка PC3L. Принято считать, что этот стандарт, способен обеспечить более низкое энергопотребление и ввиду того, что сейчас в моду вошла экологичность, нету ничего удивительного в его необыкновенной популярности.

Чем отличаются типы оперативной памяти DDR3 и DDR3L?

Для того, чтобы подытожить все вышесказанное, считаем должным отметить то, что главное отличие двух этих типов памяти, сводится к их таймингам. Кроме этого, отличаются они также и своим стандартным напряжением. Так, в том случае, если у DDR3 этот показатель составляет 1.5 Вольта, то в DDR3L он снижен уже до 1.35 Вольта. Не следовало бы путать эти понятия также и с DDR3U, в котором предусмотрено сразу-же 1.25 Вольта.


























Совместимость, взаимозаменяемость и отличия DDR3 от DDR3L

Автор Вячеслав Вяткин На чтение 5 мин. Просмотров 722 Опубликовано

DDR3 или «double data rate 3» (с английского «удвоенная скорость передачи данных третьего поколения») – это оперативная память вашего десктопа. Решив «прокачать» энергоэффективность своего гаджета, вы наверняка одним из первых пунктов встретили замену модуля памяти DDR3 на DDR3L или DDR3U. Разница всех трех модулей динамической памяти в потребляемой энергии. Так, у DDR3 она составляет 1,5 В, у DDR3L — 1,35 В, а у DDR3U — 1,25 В. В нашем материале мы подробно разберем совместимость, взаимозаменяемость и отличия этих микросхем памяти.

Если вы активно пользуетесь своим компьютером или ноутбуком, то часто встречались с ситуацией, когда устройство упирается в объем оперативной памяти. Все это приводит к медленной работе и зависанию работающих программ. Пытаясь разрешить эту проблему, в первую очередь на ум приходит увеличение объема или повышение технических характеристик вышей оперативной памяти.

Совместимость DDR3, DDR3L и DDR3U

В случае, когда мы двигаемся по экстенсивному пути, и хотим увеличить объем оперативной памяти за счет дополнительной микросхемы питания, мы можем столкнуться с несовместимостью модулей.

Так, если на вашей материнской плате есть указания, что к ее слотам подходит DDR3, то к ней подойдет и DDR3, и другой менее энергозатратный модуль из этого же поколения. Для такой материнской платы нет проблем с совместимостью DDR3, DDR3L или DDR3U.

Но если на материнке есть указание другой более продвинутой микросхемы, например, DDR3L, то подключенная простая DDR3 уже не будет работать. Связанно это с тем, что материнская плата была разработана под микросхемы с более низким потреблением энергии, а на DDR3 у нее просто не хватит мощности.

Если вы точно знаете, что к вашей материнке механически (по количеству разъемов) подходит модуль третьего поколения DDR, то выбирайте наименее энергозатратный вариант микросхемы – он подойдет точно. Но будьте внимательны, если вы собрались устанавливать два модуля на одной плате. Они должны быть полностью идентичны по своим техническим характеристикам, иначе один из модулей может не заработать, хотя и будет подходить под требования материнки.

Отличия DDR3 от DDR3L

Техническую совместимость DDR3 и DDR3L мы описали для вас выше, но все же есть и другие нюансы, о которых следует знать, если вы хотите установить дополнительный модуль оперативной памяти на ваш ПК. Внешне обе микросхемы одинаковы, имеют равное количество и схожую форму разъемов. Но вот технические показатели могут быть разными из-за чего при установке двух модулей оперативки одна из них может не работать. Как мы уже рассказывали, одной из причин неработоспособности одной из микросхем DDR может быть различия в потребляемой энергии, ведь у DDR3 она составляет 1,5 В, у DDR3L — 1,35 В, а у DDR3U — 1,25 В. Но есть и другие характеристики плат оперативной памяти, которые могут сказаться на работе. Как правило на совместимость DDR3 и DDR3L эти параметры все-же не влияют. Но, чтобы не оказаться исключением из правил, лучше подобрать модули с одинаковыми техническими характеристиками:

  • Частоты памяти;
  • Времени цикла;
  • Частоты шины;
  • Эффективности удвоенной передачи;
  • Пиковой скорость передачи данных.

Перед покупкой дополнительной ОЗУ, лучше узнать точные технические характеристики уже установленной оперативной памяти. Сделать это можно двумя способами: разобрав ноутбук и переписав данные с самого модуля или с помощью специальных утилит, например, CPU-Z. В соответствии с полученными сведениями подберите максимально близкий по параметрам новый модуль ОЗУ. Если же вы снимаете старую ОЗУ, и устанавливаете два новых ОЗУ, то задача упрощается – просто купите две одинаковые микросхемы.

Взаимозаменяемость DDR других поколений

В случае, когда пойти вы решили по интенсивному пути и подключить оперативную память более высокого поколения, то столкнетесь с неудачей. Производители ОЗУ сделали разные слоты для DDR разных поколений. То есть микросхема DDR3 механически не подойдет в слот для DDR2. Сделано это для того, чтобы по неопытности на материнскую плату не были установлены микросхемы, не подходящие по электрическим требованиям и параметрам. А это могло бы привести к перегоранию всей цепи питания элементов памяти гаджета.

В переходной период, когда DDR3 только начинали выпускаться, производители материнских плат изготавливали их с двумя разными слотами. На таких материнках можно было установить DDR3 или DDR2. Но одновременно разные типы оперативки работать не могли.

Часто на форумах можно встретить рекомендации не смотреть на дополнительные характеристики модуля оперативки, а опираться только на совместимость слотов для разных поколений DDR. Объясняется это мнение тем, что впоследствии можно отрегулировать тайминг, снизить рабочую частоту и другие конфигурации в BIOS. На самом деле такими манипуляциями вы не добьётесь полноценной и быстрой работы своего ПК. Какие-то настройки будут постоянно слетать, а оперативная память будет перегреваться и работать неэффективно. В итоге вместо ожидаемого ускорения работы вы получите новые проблемы. Поэтому лучше потратить больше времени на поиск нужных модулей ОЗУ, чем потом разбираться с настройками или вышедшими из строя элементами системы.

Разница между памятью ddr3 и ddr3l

Сейчас при выборе оперативной памяти для ноутбука или компьютера, можно столкнуться с множеством моделей и дополнительных непонятных букв. Например тип DDR3 и DDR3L, разница лишь в букве L которая в конце. Из этой статьи вы узнаете в чем разница между DDR3 и DDR3L и их совместимость, взаимозаменяемость.

Блок: 1/5 | Кол-во символов: 414
Источник: https://piar-m.ru/ddr3-i-ddr3l-raznitsa-i-sovmestimost/

Почему появилась разница в модулях DDR3

А кто ее знает?! Типичный прогресс — популяризация ноутбуков заставила производителей создавать более энергоэффективные модули памяти, которые будут очень эффективны в портативных компьютерах где каждый лишний ватт энергии некуда деть и вызывает проблемы с перегревом…

Чем отличается DDR3 от DDR3L

Созрели прокачать свой компьютер или ноутбук? — Не проблема… полезли в интернет магазин и столкнулись с ситуацией когда на рынке есть DDR3 и еще непонятный DDR3L. Что это за новый стандарт и чем он отличается от обычной DDR3?

Отличие DDR3L от DDR3 в рабочем напряжении. DDR3L работает на пониженном напряжении 1.35v против 1.5v в классической DDR3.

Благодаря снижению напряжения модули памяти меньше нагреваются и потребляют меньше энергии, что благоприятно сказывается на времени автономной работы портативных компьютеров.

Если вы сомневаетесь в типе выбранной вами памяти (например на скриншоте сверху не совсем понятно DDR3L там или обычная), то смотрите на маркировку напряжения. Если 1.5v — обычная DDR3, а если 1.35v как на картинке выше — то DDR3L

Совместимость модулей DDR3 и DDR3L

Теперь самое важное — совместимы ли они между собой? Ситуация такая:

  • Модуль DDR3L будет работать в любом DDR3 слоте
  • Модуль DDR3 будет работать только в разъеме DDR3

…получается что новый стандарт DDR3L работает и в старых и новых платах (узнайте как определить модель системной платы), однако старые модули DDR3 не запустятся на относительно свежих материнских платах оборудованные DDR3L слотами.

Важно. Никто вам не даст 100% гарантии совместимости вашей системы с тем или иным модулем памяти. Даже если вы все сделали по уму и подобрали совместимые комплектующие присутствует небольшой риск несовместимости конкретной этой плашки (особенно актуально если вы добавляете к уже существующей оперативке, достаточно часто модули отлично работают раздельно и не стартуют если установить их в паре)

Блок: 2/3 | Кол-во символов: 1921
Источник: https://www.itshneg.com/ddr3l-i-ddr3-raznica-sovmestimost/

Чем отличаются типы оперативной памяти DDR3 и DDR3L?

Для того, чтобы подытожить все вышесказанное, считаем должным отметить то, что главное отличие двух этих типов памяти, сводится к их таймингам . Кроме этого, отличаются они также и своим стандартным напряжением. Так, в том случае, если у DDR3 этот показатель составляет 1.5 Вольта, то в DDR3L он снижен уже до 1.35 Вольта. Не следовало бы путать эти понятия также и с DDR3U, в котором предусмотрено сразу-же 1. 25 Вольта.

Внешний вид и характеристики оперативной памяти

Термин «расширенная передача данных» является методом поддержания напряжения в конденсаторах, которые содержат состояние памяти ячейки памяти, дольше. Это приводит к увеличению временного интервала, в котором данные остаются на выходе и в то же время также уменьшают частоту необходимого обновления памяти. Пока данные все еще считываются, следующий адрес уже применяется к блоку памяти. По мере того как считываемые обращения следуют друг за другом, может быть достигнута более быстрая скорость доступа к чтению.

Разница между DDR3L и DDR3 заключается в энергопотреблении:

  • DDR3L подходит для настольных ПК на чипсетах нового поколения Intel 3 Series, с питанием 1.35В.
  • DDR3 — для устройств с напряжением 1.5В.

Экономия энергии DDR3L достигает до 15% относительно обычного модуля ОЗУ — DDR3, и 40% – DDR2 (1.8В). Но функциональные характеристики DDR3L сопоставимы с возможностями DDR3.

Они были доступны в одностороннем и двухстороннем оборудовании. Недавно разработанный модуль памяти имеет большое преимущество в том, что он ориентирует свои действия на системные часы. Это значительно упрощает и ускоряет управление памятью. Доступ осуществляется поочередно, так что необходимое время восстановления между обращениями опущено. Дополнительное преимущество скорости обеспечивается процессом трубопровода.

Это позволяет удвоить тактовую частоту. Такие модули могут быть распознаны другим, более крупным дизайном. Количество контактов увеличилось для настольных компьютеров с 168 до 184 контактов. Здесь количество контактов установлено на 200. Вот улов. Доступ к памяти подобен шине. Поскольку дорожки имеют одинаковую длину, это приводит к необычному формированию следов в зигзагообразном курсе на материнской плате. Ниже приведена информация о задержке.

Блок: 2/4 | Кол-во символов: 2282
Источник: http://cdd-evo.ru/how-to-distinguish-ddr3-from-ddr3l-what-is-the-difference-between-ram-ddr3l-and-ddr3/

Итоги

Теперь у вас есть понимание разницы между DDR3L и DDR3 (а так же выяснили вопросы про совместимость). Не стоит забывать что все это работает при единичных случаях когда в системе не используется другой модуль памяти…

Если к обычному DDR3 добавить еще одну плашку DDR3L то высока вероятность что компьютер не запустится — всегда старайтесь выбирать точно такую же оперативную память (если такой возможности нет — ищите с максимально похожими параметрами)!

Блок: 3/3 | Кол-во символов: 461
Источник: https://www.itshneg.com/ddr3l-i-ddr3-raznica-sovmestimost/

Как отличить DDR3 от DDR3L

Отличить DDR3 от DDR3L можно лишь по маркировке:

Как вы уже могли догадаться DDR3L потребляет меньше электроэнергии и является более экономичной на 10 процентов. Такая подобная модернизация оперативной памяти была, когда все массово стали менять одну планку на другую. А именно DDR, меняли на DDR2. DDR работала на 2.5 вольтах, а вот уже DDR2 работала на 1.8 вольтах, что очень даже ощутимо.

Блок: 3/5 | Кол-во символов: 421
Источник: https://piar-m. ru/ddr3-i-ddr3l-raznitsa-i-sovmestimost/

Особенности оперативной памяти DDR3L

По своей конструкции планки оперативной памяти DDR3L аналогичны DDR3. Они имеют те же 240 контактов, габаритные размеры одинаковые за исключением высоты она равна 28 – 32,5 мм против 30,8 мм у DDR3. Подобная разница обуславливается наличием радиаторов в зависимости от модели и фирмы производителя устройства.

Экономия энергии DDR3L составляет 15% в сравнении с оперативной памятью DDR3

Оснащение оперативной памяти DDR3L системой пассивного охлаждения предусматривает возможность ее разгона и увеличения производительности за счет увеличения энергопотребления. Подобное решение позволяет эффективно выполнять отвод и рассеивание обильно выделяемой тепловой энергии для и предотвращения перегрева и преждевременного выхода из строя модуля памяти. Размеры ОЗУ, устанавливаемые в ноутбуки, сопоставимы со стандартными платами DDR3. Большая часть подобных модулей памяти на компьютерном рынке представлена в исполнении с отсутствием радиаторов охлаждения. Подобное решение сводится к тому, что данный класс ПК малопригоден к модернизации и разгону.

Внимание! В начале 2012 года на рынке появилась разновидность данной модификации оперативно-запоминающего устройства DDR3L-RS, она специально разработана под смартфоны.

Индекс «L» в маркировки ОЗУ DDR3L означает Low – сниженное энергопотребление. Данная модификация оперативной памяти в сравнении с DDR3 нуждается в источнике питания, напряжение которого составляет 1,35 В. Данная модернизация приводит к сокращению энергопотребления на 10 — 15% в сравнении с DDR3 и до 40 % относительно DDR2, снижению величины нагрева устройства. То есть уменьшенное выделение тепла предусматривает возможность отказа от пассивного охлаждения и приводит к сокращению таймингов, повышению производительности и стабильности в работе устройства. Остальные технические характеристики оперативной памяти типа DDR3L сопоставимы с ее «прародителем» DDR3.

Совместимость и взаимозаменяемость DDR3 на DDR3L может осуществляться только в обратном порядке. Поскольку установка ОЗУ DDR3 в слот под оперативную память DDR3L приведет к не совместимости по электрическим параметрам и ее запуск не осуществится. Обратная замена возможна, но повышенное значение напряжения под DDR3 может привести к нагреву платы оперативной памяти DDR3L.

Блок: 4/5 | Кол-во символов: 2289
Источник: https://viborprost.ru/texnika/kompyuter/operativnaya-pamyat-ddr3-i-ddr3l.html

Совместимость DDR3 и DDR3L

Можно с уверенностью сказать, что память типа DRR3L, которая имеет напряжение 1.35v, полностью совместима с материнской платой, на которой работает оперативная память типа DDR3.

Поэтому, если вы сомневаетесь при покупке, будет ли работать на вашей материнской плате оперативная память DDR3L, то работать она будет 100%.

Блок: 4/5 | Кол-во символов: 348
Источник: https://piar-m.ru/ddr3-i-ddr3l-raznitsa-i-sovmestimost/

DRR3L и DDR3 взаимозаменяемость

Если ваш компьютер 2016 года выпуска или позднее, если вы установить планку оперативной памяти DDR3, то есть вероятность что она не подойдет. Вставить в слот вы ее вставите, но работать система с такой оперативной памятью откажется. Это из-за того что на новых материнских платах на DIMM слот, куда вставляете оперативную память, подается 1.35v, а для DDR3 нужно 1.5V. Поэтому для таких материнок нужна оперативная память DDR3L.

Это больше всего касается ноутбуков и нетбуков, где каждый вольт на счету.

Самым же правильно вариантом при подборе оперативной памяти, это узнать модель вашей материнской платы, зная модель материнки, на официальном сайте производителя, можно узнать какие типы оперативной памяти она поддерживает и уже от этих данных отталкиваться при покупке новой планки.

Блок: 5/5 | Кол-во символов: 883
Источник: https://piar-m.ru/ddr3-i-ddr3l-raznitsa-i-sovmestimost/

Кол-во блоков: 11 | Общее кол-во символов: 9772
Количество использованных доноров: 4
Информация по каждому донору:

  1. https://www.itshneg.com/ddr3l-i-ddr3-raznica-sovmestimost/: использовано 2 блоков из 3, кол-во символов 2382 (24%)
  2. https://viborprost. ru/texnika/kompyuter/operativnaya-pamyat-ddr3-i-ddr3l.html: использовано 2 блоков из 5, кол-во символов 3646 (37%)
  3. http://cdd-evo.ru/how-to-distinguish-ddr3-from-ddr3l-what-is-the-difference-between-ram-ddr3l-and-ddr3/: использовано 1 блоков из 4, кол-во символов 2282 (23%)
  4. https://piar-m.ru/ddr3-i-ddr3l-raznitsa-i-sovmestimost/: использовано 4 блоков из 5, кол-во символов 2066 (21%)

В чем разница в типах оперативной памяти DDR3 и DDR3L

Оперативное запоминающее устройство, или ОЗУ, — это микросхемы для оперативного или временного хранения информации. Информация в ОЗУ сохраняется, пока на микросхему подается питание. При отключении питания информация теряется. Введи здесь текст

В англоязычной технической литературе такие устройства называют RAM — Random Access Memory, или памятью произвольного доступа.

Статические и динамические ОЗУ

Существует два типа ОЗУ: статические и динамические.

Элементарной ячейкой статического ОЗУ является триггер. Триггер состоит из двух транзисторных ключей, включенных навстречу друг другу так, что из состояния взаимно противоположны — когда открыт один ключ, второй закрыт и наоборот. Без внешнего сигнала переключения ключи остаются в неизменном состоянии пока на триггер подается питание. Для реализации триггера необходимо как минимум два транзистора на кристалле.

Элементарной ячейкой динамического ОЗУ является конденсатор. Заряженный конденсатор хранит 1, разряженный — 0. В качестве запоминающего конденсатора можно использовать собственную емкость затвора полевого транзистора, таким образом, появляется возможность реализовать ячейку памяти всего на одном транзисторе. Более высокая плотность размещения ячеек памяти на кристалле и определила использование динамической памяти для построения ОЗУ большого объема.

Конденсатор постепенно теряет свой заряд, поэтому его необходимо поддерживать в заряженном состоянии, или< как говорят — регенерировать. Поэтому в динамической памяти, кроме обычных операций чтения и записи, появляется еще и операция регенерации.

Типы динамических ОЗУ

Первоначально и статические и динамические устройства были асинхронными, то есть не требовали для своей работы тактовой частоты. Быстродействие было примерно одинаковым и единственным существенным различием была необходимость регенерации в динамических ОЗУ. Со временем быстродействие транзисторных ключей росло, а быстродействие динамической памяти ограничивалось тем, что заряд и разряд запоминающего конденсатора требует определенного времени. Динамическая память стала отставать от статической.

Разработчикам динамической памяти пришлось пойти на усложнение своих микросхем. Микросхемы динамической памяти получили на кристалле довольно сложную обвязку и устройство управления, для работы которого необходима подача тактовой частоты. Динамические ОЗУ стали синхронными и получили название SDRAM — Synchronous Dynamic RAM.

За счет различных схемотехнических ухищрений эффективное быстродействие SDRAM стало превышать пропускную способность шины памяти и шина стала узким местом. Обычно в синхронных устройствах передача информации происходит по определенному фронту синхроимпульса — переднему (нарастающему) или заднему (спадающему).Появились микросхемы DDR SDRAM, у которых в отличие от обычных SDRAM передача информации по шине осуществляется как по обоим фронтам синхроимпульса. Это позволило увеличить пропускную способность шины памяти вдвое. DDR и означает Double Data Rate, или удвоенную скорость данных.

Технология DDR развивалась и появились новые поколения этих устройств, сначала DDR2, затем DDR3. Последним поколением на сегодняшний день является DDR4, но оно еще не получило широкого распространения и самым распространенным типом остается DDR3 .

Обзор оперативной памяти DDR3

DDR3 SDRAM означает синхронную динамическую память третьего поколения с удвоенной скоростью передачи по шине данных. Память выпускается в виде модулей — печатных плат прямоугольной формы, на одной из длинных сторон которых располагаются контактные площадки для соединения с разъемами материнской платы.

В зависимости от исполнения контактов модули разделяются на два типа — SIMM и DIMM. SIMM или Single In line Memory Module — означает модуль памяти с одним рядом контактов. DIMM — модуль с двумя рядами контактов. У обоих типов модулей контактные площадки расположены на двух сторонах платы, но в модулях SIMM противоположные контакты соединены.

Модули памяти DDR2 и DDR3 имеют по 240 контактов. На контактной стороне модулей имеется специальный вырез — ключ. На модулях DDR2 и DDR3 ключи располагаются по-разному, что исключает установку одного модуля вместо другого. Выпускаются модули уменьшенного габарита для ноутбуков, которые обозначаются SoDIMM, So в обозначении расшифровывается как Small Outline, то есть малый наоборот.

Характеристики DDR3

Основные характеристики любого типа памяти — объем и быстродействие. Объем выпускаемых в настоящее время модулей составляет от 1 до 16 ГБ для стандартных модулей и до 8 ГБ для SoDIMM.

Быстродействие синхронной памяти определяется тактовой частотой шины и задержками в цикле обращения к памяти, которые характеризуют быстродействие самих микросхем памяти и называются латентностями (от английского Latency — задержка) или таймингами. Разных задержек указывается несколько — иногда до пяти. Для выбора модуля DDR3 можно не обращать особого внимания на задержки.

В системах DDR данные буферизуются, используется конвейерный ввод-вывод, при этом значение задержек собственно микросхем компенсируется. Кроме того, современные процессоры имеют на кристалле такие объемы быстродействующих статических ОЗУ в кеш-памяти второго и даже третьего уровня, что подкачка страниц между внутренним кешем и внешним ОЗУ происходит довольно редко. Поэтому в современных компьютерах быстродействие оперативной памяти престало играть определяющую роль.

Главная характеристика быстродействия памяти DDR3 — частота передачи по шине данных. Для DDR3 она может быть в диапазоне от 800 до 2400 МГц. Частота шины в два раза ниже, поскольку передача данных идет два раза за цикл по обоим фронтам тактового сигнала. За счет буферизации еще делится на 4, то есть сама память работает на частоте в 4 раза ниже частоты шины.

Быстродействие модулей измеряется в мегабайтах за секунду. Поскольку шина имеет ширину в 64 бита или 8 байт в секунду, значение скорости обмена данными для модуля DDR3 будет в 8 раз больше частоты передачи по шине.

Самый медленный модуль с частотой данных на шине 800 МГц будет иметь скорость 2400 МБ в секунду и иметь обозначение PC3−2400.

Самый, быстрый модуль с частотой данных 2400 МГц будет иметь скорость 19200 МБ в секунду и обозначение будет выглядеть как PC3−19200.

При выборе модуля, надо обязательно убедиться что тактовая частота шины модуля соответствует тактовой частоте процессорной шины вашего компьютера.

Снижение напряжения питания микросхем

Современные микросхемы изготавливаются по технологии КМОП. Транзисторный ключ в этой технологии состоит из двух полевых транзисторов, включенных по двухтактной схеме. В любом состоянии ключа один транзистор полностью открыт, другой — закрыт. В закрытом состоянии полевой транзистор практически не пропускает тока. То есть, в стабильном состоянии КМОП ключ не потребляет ток от источника питания. Но у затворов полевых транзисторов есть емкость. И она имеет существенную величину. При переключении ключа происходит перезаряд затворных емкостей. А конденсатор, как известно, запасает энергию в виде электрического поля. И эта энергия пропорциональна величинам емкости и напряжения.

Мощность определяет скорость изменения энергии и пропорциональна в нашем случае частоте переключения. Получается, что вся энергия источника питания расходуется на перезаряд затворных емкостей. И потребляемая мощность растет линейно с ростом тактовой частоты. Есть два пути понижения потерь мощности на перезаряд паразитных конденсаторов:

  • Уменьшить их емкость.
  • Уменьшить напряжение перезаряда — понизить напряжение питания.

С каждым новым шагом в совершенствовании технологического процесса изготовления интегральных микросхем линейные размеры транзисторов уменьшаются. Уменьшается и площадь паразитных конденсаторов, а соответственно и их емкость. Но и число транзисторов на кристалле тоже увеличивается.

Значит, надо добиться работы микросхем при как можно более низком напряжении питания. В результате с каждым новым поколением микросхем напряжение их питания уменьшается.

  • DDR — 2, 5 В.
  • DDR2 — 1, 8 В.
  • DDR3 — 1, 5 В.
  • DDR4 — 1, 2 В.

В чем отличие DDR3 и DDR3l

На рынке можно найти модули с микросхемами DDR3l и DDR3. Разница в том, что DDR3L — это модернизированная версия DDR3. L- означает Low или по-русски низкий, пониженный. Микросхемы DDR3l могут работать на пониженном напряжении 1,35 В. Но могут работать и при обычном для DDR3 напряжении 1,5 В. Лучше использовать соответствующие модули по своему прямому назначению.

DDR3L может устанавливаться вместо DDR3, а наоборот — нет. Если напряжения питания модулей памяти равно 1,35 в, то такая материнская плата предполагает использование только модулей DDR3L, и установка обычных модулей DDR3 невозможна.

DIMM и SODIMM — разница и отличия оперативной памяти

В одной из моих прошлых статей я писал об оперативной памяти у меня спросили, чем отличатся модуль DIMM от SODIMM. Попутно поговорим и о других вариациях.

Первым делом необходимо понять, где вы будете использовать оперативную память – в компьютере, ноутбуке или нетбуке. Поэтому нужно определиться не только с характеристиками ОЗУ, но и областью применения.

DIMM и SODIMM – в чем разница оперативной памяти

Все довольно проще, чем кажется – модули DIMM предназначены для настольных персональных компьютеров и похожих систем, а SODIMM для ноутбуков, нетбуков и прочих устройств, иногда даже планшетов. Выглядят они почти одинаково, то есть обычная плата, отличие лишь в размере. Вот здесь смотрим, как выбрать оперативную память.

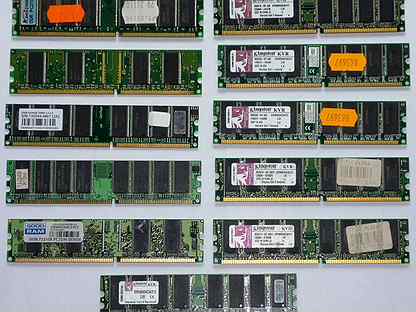

Таким образом выглядят модули SODIMM и DIMM:



Это интересно: Оптимальный объем оперативной памяти

Если быть точным, то первые по размеру составляют 67,6 мм, а вторые 133,35 мм. Также на любом из типов есть специальные ключи, которые предотвращают подключение не той стороной или в не тот интерфейс.

У типа оперативной памяти DIMM количество контактов больше – 240 пин DDR3, а у SODIMM 204. У DDR4 DIMM – 288 пин, а у SODIMM – 260 пин. Другие характеристики могут быть похожи, например, объем памяти, частота и прочее.

Так же вы можете использовать оперативное запоминающее устройство типа SO-DIMM в настольных ПК, но для этого понадобится специальный переходник, который легко заказать в интернете.

Это интересно: Как узнать какая оперативка стоит на компьютере

Ранее в этих модулях было отличие в напряжении питания, то есть для полноразмерных модулей подавалось порядка 1,5 В, а в компактные 1,35 В. Сейчас такой разницы нет.

DIMM

SODIMM

Необходимы для установки на настольные компьютеры и прочие полноразмерные системыПредназначены для компактных устройств (ноутбуки, нетбуки и др.)
Размеры: 133,35 ммРазмеры: 67,6 мм
Контактов – 240 для DDR3 и 288 для DDR4Контактов: 204 для DDR3 и 260 для DDR4

Другие типы оперативной памяти компьютера

Модули SIPP

Данный тип состоит из обычной печатной платы. На данный момент является большой редкостью. Контакты расположены в одном ряду. Присутствует несколько чипов памяти. Всего контактов 30.

Эти модули устанавливались на старые системы, а потом были заменены на модули SIMM, которые друг с другом были совместимы, хотя SIMM в установке оказались проще.

Минус SIPP в том, что при установке они без проблем могли сломаться. Они были очень хрупкими, поэтому переход на SIMM был вынужденной мерой.

Это интересно: Как увеличить оперативную память на ноутбуке

Модули SIMM

Немного похожие на SIPP. Применялись в компьютерных системах 90-х годов. Имели некоторые модификации. Существовали 30-ти и 72-х контактные модули памяти. Эти же 72-х контактные платы были двух разновидностей – FPM (Fast Page Mode) – использовался до 1995 года и EDO (Extended Data Out) – являющийся более современным и быстрым типом.

Модули RIMM (RDRAM)

Появление таких плашек памяти пришлось на 1996 год. Разработана память компанией Rambus в сотрудничестве с Intel еще в 1996 году. Пропускная способность устройства достигала 1 Гб/с, а затем 4 Гб/с.

Применялась ОЗУ в устройствах PlayStation 2 и Nintendo 64.

В целом существует очень много типов динамической памяти с произвольным доступом:

  1. Асинхронная;
  2. Синхронная;
  3. Графическая;
  4. Модули памяти (SIPP, SIMM, DIMM, SO-DIMM, UniDIMM RIMM).

Разница между DDR3 и DDR3L

Автор: Admin

DDR3 против DDR3L

В спецификации существует небольшая разница между DDR3 и DDR3L, поскольку DDR3L — это особый тип DDR3. DDR3, что означает двойную скорость передачи данных типа 3, представляет собой тип оперативной памяти, представленный в 2007 году. В настоящее время это наиболее широко используемый тип модуля оперативной памяти для ПК, а также мобильных устройств, таких как ноутбуки. Для работы DDR3 требуется напряжение 1,5 В.Существует специальный тип DDR3, называемый DDR3L, который относится к стандарту низкого напряжения DDR3. Он использует 1,35 В вместо 1,5 В, поэтому потребляемая мощность меньше. Эти стандартные ОЗУ с низким напряжением широко используются в мобильных устройствах, поскольку они потребляют меньше энергии, что увеличивает срок службы батареи.

Что такое DDR3?

DDR3, что означает Double Data Rate Type 3 , представляет собой тип динамической памяти с произвольным доступом (DRAM), которая пришла на смену DDR ​​и DDR2. Он был выпущен на рынок в 2007 году, и сегодня большинство компьютеров и ноутбуков на рынке используют DDR3 в качестве оперативной памяти.Спецификация напряжения для DDR составляет 1,5 В, поэтому она потребляет гораздо меньше энергии по сравнению со своими предшественниками DDR и DDR2. Стандарт DDR3 допускает использование микросхем до 8 ГБ. Оперативная память DDR3 доступна для разных частот, таких как 800, 1066, 1333, 1600, 1866, 2133 МГц. Модуль оперативной памяти DDR3, используемый для персональных компьютеров, имеет 240 контактов и имеет длину 133,35 мм. Модули DDR3, используемые в ноутбуках, называются SO-DIMM, и их длина намного меньше: 67,6 мм и меньшее количество контактов, что составляет 204 контакта.

Что такое DDR3L?

DDR3L — это , специальный тип DDR3 RAM , где буква ‘L’ относится к стандарту низкого напряжения . DDR3L использует всего 1,35 В, что на 0,15 В ниже, чем в DDR3. Преимущество работы при низком напряжении — низкое энергопотребление. Меньшее энергопотребление означает лучшее время автономной работы. По этой причине DDR3L в основном используется в мобильных устройствах, таких как ноутбуки и встроенные устройства, а не в ПК.Дополнительным преимуществом низкого энергопотребления является меньшее тепловыделение, что также полезно для компактных мобильных устройств. Остальные характеристики, такие как плотность памяти, частоты и протоколы, такие же, как у DDR3. Оперативная память DDR3L обычно доступна в виде модулей SO-DIMM размером 67,5 мм, имеющих всего 204 контакта, а не более длинных модулей DIMM. Причина в том, что DDR3L предназначен для мобильных устройств и у них есть слоты SO-DIMM.

В чем разница между D DR3 и DD R3L?

• DDR3L — это особый тип DDR3, где L относится к стандарту низкого напряжения.

• DDR3 требует напряжения 1,5 В, а DDR3L — всего 1,35 В.

• DDR3L потребляет меньше энергии, чем DDR3.

• DDR3L выделяет меньше тепла по сравнению с DDR3.

• DDR3L в основном используется в мобильных устройствах, таких как ноутбуки и встроенные устройства, тогда как DDR3 в основном используется в персональных компьютерах. Однако это мобильные устройства, которые также используют DDR3.

• Рыночная цена модуля DDR3L выше рыночной цены модуля DDR3.

DDR3 DDR3L
Имя Тип 3 с двойной скоростью передачи данных Стандарт низкого напряжения с двойной скоростью передачи данных 3 типа
Характеристики напряжения 1. 5 В 1,35 В
Потребляемая мощность Высокая Менее
Производство тепла Высокая Менее
Плотность памяти до 8 ГБ до 8 ГБ
Поддерживаемые частоты 800, 1066, 1333, 1600, 1866, 2133 МГц 800, 1066, 1333, 1600, 1866, 2133 МГц
Количество выводов 240; SO-DIMM — 204 SO-DIMM — 204
Длина 133.35 мм; SO-DIMM — 67,6 мм SO-DIMM — 67,5 мм
Цена Низкий Высокая
Использование Персональные компьютеры, Ноутбуки, серверы Ноутбуки, Мобильные устройства, Встраиваемые системы

Общая информация:

DDR3 против DDR3L

Основное различие между DDR3 и DDR3L заключается в спецификации напряжения. Спецификация напряжения для DDR3 — 1.5V, но напряжение у DDR3L меньше, то есть 1,35V. Буква L в DDR3L относится к стандарту низкого напряжения. Поскольку DDR3L — это особый тип DDR3, все остальные характеристики, за исключением напряжения, остаются прежними. Поскольку DDR3L требует меньшего напряжения, она потребляет меньше энергии и выделяет меньше тепла. Поэтому DDR3L широко используется для мобильных устройств, которым требуется более продолжительное время автономной работы.

Изображение предоставлено:

  1. DDR3 от Osman Gucel (CC BY 2.0)

памяти — Могу ли я добавить в свой ноутбук оперативную память DDR3L объемом 1.35 В, если у меня уже есть ОЗУ DDR3 1,5 В, настроенная для работы при 1,35 В?

На этот вопрос уже есть ответ :

Закрыт 8 месяцев назад.

У меня есть ноутбук MSI GP60 2QF Leopard Pro с процессором Intel Core 4-го поколения (i5-4210H) и 8 ГБ оперативной памяти Kingston DDR3 SDRAM PC3L-12800S 1600 МГц (не удалось найти ни лучшей, ни оригинальной ссылки)

Я хочу обновить свою оперативную память, добавив еще ровно 8 ГБ оперативной памяти той же модели, но моя проблема в том, что найденная мной модель не DDR3, а DDR3L. Обе памяти имеют одинаковые точные характеристики, единственная разница заключается в напряжении: у меня есть ОЗУ, я не знаю, почему 1,5 В, но настроено на использование только 1,35 В (по-видимому, это было так с завода), в то время как тот, который они продают, потому что это DDR3 L , составляет 1,35 В:

  sudo dmidecode - память типа | меньше


бросает это:

  Дескриптор массива: 0x0024
    Обработка информации об ошибке: не предоставляется
    Общая ширина: 64 бита
    Ширина данных: 64 бита
    Размер: 8192 МБ
    Форм-фактор: SODIMM
    Установить: Нет
    Локатор: ChannelA-DIMM0
    Расположение банка: БАНК 0
    Тип: DDR3
    Тип детали: синхронный
    Скорость: 1600 МТ / с
    Производитель: Kingston
    Серийный номер: C003F863
    Тег актива: 9876543210
    Номер детали: MSI16D3LS1MNG / 8G
    Рейтинг: 2
    Настроенная тактовая частота: 1600 МТ / с
    Минимальное напряжение: 1. 35 В
    Максимальное напряжение: 1,5 В
    Сконфигурированное напряжение: 1,35 В


(CPU-Z также говорит, что я использую память DDR3 1,35 В)

После нескольких часов исследования я нашел во многих местах такие утверждения, как это:

Системы, использующие процессоры Intel 4-го поколения, не имеют обратной совместимости с обычными модулями памяти DDR3.

DDR3 — это память SoDIMM с одним напряжением питания, которая поддерживает 1,5 В.
только операция. Он НЕ совместим с системами, использующими Intel 4-го поколения.
процессоры, которые поддерживают исключительно 1.Работа 35V для памяти.

На каждом веб-сайте, который я посещал, говорится, что DDR3 не имеет обратной совместимости с процессорами Intel 4-го поколения, но я смущен, потому что мой случай другой, по умолчанию у меня DDR3, я не хочу добавлять еще одну DDR3 RAM. хотите добавить оперативную память DDR3L. К тому же у меня память (не понимаю почему) настроена на 1. 35в.

Я не нашел никого, у кого были бы такие же проблемы, поэтому прошу помощи у вас, ребята!

Любая помощь, комментарий или слово будут очень признательны 🙂

10 Критическая разница между DDR3 и DDR3L с таблицей сравнения

В чем разница между DDR3 и DDR3L?

Это высокопроизводительная оперативная память, широко используемая в современных материнских платах и ​​процессорах.Они подходят для ПК и мобильных телефонов.

В статье представлены основные различия между DDR3 и DDR3L в табличной форме, а также в виде точек для облегчения понимания.

Что такое DDR3?

DDR3 — это аббревиатура от Double Data Rate Type 3. Это тип DRAM, который может заменить DDR и DDR2.

Большинство компьютеров и ноутбуков используют DDR3 в качестве оперативной памяти, так как она была представлена ​​на рынке в 2007 году.

Самое замечательное в DDR3 — это то, что она потребляет меньше энергии по сравнению с DDR и DDR2. Он имеет номинальное напряжение 1,5 В.

Кроме того, они, как правило, доступны на разных частотах, например 800, 1066, 1333, 1600, 1866 и 2133 МГц. Также он позволяет использовать чипы емкостью до 8 ГБ.

Персональные компьютеры используют оперативную память DDR RAM с 240 контактами и длиной около 133,35 мм. Эти модули DDR3 для ПК известны как SO-DIMM, хотя у них меньше контактов и длина меньше 67,6 мм.

Что такое DDR3L?

DDR3L относится к особому типу DDR3, где L означает низкое напряжение.Стандартное энергопотребление DDR3L составляет около 1,35 В.

По мнению экспертов, меньшее энергопотребление помогает продлить срок службы батареи. Однако он используется только в мобильных и встроенных устройствах, а не на ПК.

Плотность памяти, частоты и протоколы DDR3L, как правило, очень похожи на DDR3. ОЗУ обычно представляет собой модули SO-DIMM, длина которых составляет 67,5 мм и на 240 контактов больше, чем у модулей DIMM.

Сравнительная таблица: DDR3 против DDR3L

Основные термины DDR3 DDR3L
Напряжение 1.5 В 1,35 В
Штыри 240, 204 240, 204
Имя Тип 3 с двойной скоростью передачи данных Стандарт низкого напряжения с двойной скоростью передачи данных 3 типа
Плотность памяти до 8 ГБ до 8 ГБ
Выработка тепла Высокая Менее
Потребляемая мощность Высокая Менее
Поддерживаемые частоты 800, 1066, 1333, 1600, 1866, 2133 МГц 800, 1066, 1333, 1600, 1866, 2133 МГц
Идентификационный номер PC3 написано на тексте, совместимом с JEDEC PC3L, написанный на JEDEC-совместимом тексте
Преимущества Лучше и быстрее, чем DDR2 RAM Вырабатывает меньше тепла и потребляет меньше энергии, чем обычная ОЗУ DDR3.
Использование Процессоры Intel до 3-го поколения (Ivy Bridge) или более ранние модели Intel 4-го поколения (Haswell), 5-го поколения (Broadwell), процессоры Skylake, AMD FX серии и более новые процессоры

Разница в ядрах между DDR3 и DDR3L

  1. Энергопотребление DDR3L ниже, чем у DDR3
  2. DDR3L выделяет меньше тепла, чем DDR3
  3. DDR3L в основном используется в мобильных устройствах, таких как ноутбуки и встроенные устройства, в то время как DDR3 используется только на ПК.
  4. Стоимость приобретения DDR3L выше, чем у DDR3
  5. DDR3L — это особый тип DDR3, где L представляет собой стандарт низкого напряжения.
  6. Напряжение в DDR3 составляет 1,5 В, а в DDR3L — 1,3 В.

Вам также может понравиться:

Видео сравнения

Заключение

Спецификация напряжения помогает определить основные различия между DDR3 и DDR3L.Спецификация напряжения для DDR составляет 1,5 В, а для DDR3L — 1,3 В.

Надеюсь, теперь у вас есть четкое представление об этих продуктах. Версия L указывает на низкое напряжение и довольно часто встречается на DDR3L.

Другие источники и ссылки

DDR3L

и память (RAM) DDR3, сравнение

Главная »Аппаратное обеспечение» Сравнение памяти DDR3L и DDR3 (RAM)

Автор: Акшат Верма в Аппаратное обеспечение

DDR3 и DDR3L — это высокопроизводительная оперативная память, используемая с новейшими материнскими платами и процессорами.Память DDR3 можно разделить на два типа:

1. Обычная память DDR3

2. Память DDR3L

Обычная оперативная память DDR3 или DDR3 — это высокоскоростная компьютерная память с одним напряжением, работающая от 1,5 В (вольт). Это преемник памяти DDR2, и основными преимуществами памяти DDR3 по сравнению с памятью DDR2 являются более высокая скорость / частота и пропускная способность, требуется более низкое напряжение и меньше тепла. Обычно скорость памяти DDR3 составляет от 1066 МГц до 2133 МГц.Существуют даже более быстрые модули памяти DDR3, но они очень дороги и не так популярны. Оперативная память DDR3 несовместима с системами, которым для работы специально требуется память 1,35 В.

Что такое память DDR3L?

DDR3L или DDR3-Low Voltage RAM — это высокоскоростная компьютерная память с такими же контактами и размером, что и обычная RAM DDR3, но это память с двойным напряжением. Память DDR3L может работать как от 1,5 В, так и от 1,35 В, что означает, что она может работать как от низкого, так и от высокого напряжения. Память DDR3L также обратно совместима с DDR3, что означает, что вы можете использовать память DDR3L в системе или материнской плате, которая использует или требует традиционную или обычную оперативную память DDR3. В DDR3 SoDIMM «PC3L» написано на JEDEC-совместимом тексте (наклейка на модуле RAM) с целью идентификации, а в обычной памяти DDR3 написано только «PC3». DDR3L обычно используется с процессорами Intel 4 th и 5 th и процессорами серии AMD FX. Основными преимуществами памяти DDR3L перед DDR3 являются меньшее энергопотребление, меньшее тепловыделение, поддержка новых процессоров и материнских плат и несколько повышенная производительность.

Существует также менее распространенная ОЗУ DDR3LU (DDR3 Ultra Low Voltage) , работающая при напряжении 1,25 В, что даже меньше, чем ОЗУ DDR3L.

Сравнение памяти DDR3 и DDR3L

Память DDR3

Память DDR3L

Напряжение 1,5 В (одно напряжение) 1,35 В и 1,5 В (двойное напряжение)
Штыри 240, 204 240, 204
Обратная совместимость Нет Да, обратная совместимость с DDR3
Размер DDR3 DIMM / SoDIMM То же, что и модуль памяти DDR3 DIMM / SoDIMM
Использование Процессоры до Intel 3 rd (Ivy Bridge) или более ранние версии Intel 4 -е поколение (Haswell), 5 -е поколение (Broadwell), процессоры Skylake, AMD серии FX и более новые процессоры
Преимущества Лучше и быстрее, чем DDR2 RAM Вырабатывает меньше тепла и потребляет меньше энергии, чем обычная ОЗУ DDR3. Также работает немного лучше, чем DDR3 RAM
Идентификационный номер PC3 с текстом, совместимым с JEDEC (наклейка на модуле RAM) PC3L, написанный на JEDEC-совместимом тексте

Подробнее о RAM:

Об авторе
Акшат Верма

Профессиональный блоггер, веб-разработчик, энтузиаст аппаратного обеспечения, геймер, компьютерщик и основатель многих других веб-сайтов.Он имеет степень магистра информационных технологий и степень бакалавра компьютерных наук и инженерии.

DDR3 VS DDR3L RAM — Сравнение 2021 года

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: В ЭТОМ ПОЧТЕ ДАННЫЕ ССЫЛКИ. ЭТО ОЗНАЧАЕТ, ЧТО БЕСПЛАТНО ДЛЯ ВАС Я ПОЛУЧУ НЕБОЛЬШУЮ КОМИССИЮ, ЕСЛИ ВЫ ПОКУПАЕТЕ ПО МОЕЙ ССЫЛКЕ.

Люди почти всегда находятся за вашим настольным компьютером или компьютером по разным причинам. Это может быть игра или просмотр ночных сериалов на YouTube. Независимо от того, какую цель вы преследуете, когда нужной оперативной памяти нет под рукой, будет большой недостаток производительности и отставание.

Лучшая оперативная память предназначена не только для игр и развлечений, некоторым профессионалам также необходимо думать о ней в своей работе. Итак, по этой причине мы собираемся поговорить о двух отличных обычных RAMS, которые являются минимальными, но лучшими по основам.

Да, сегодняшнее сравнение между , DDR3 VS DDR3L RAM.

DDR3 VS DDR3L RAM Таблица сравнения

Память DDR3
Память DDR3L
Напряжение питания
Обычно для модуля DDR3 SD требуется 1.5V одно напряжение питания для работы. Модулю DDR3L SD требуется всего 1,35 В и 1,5 В двойного напряжения питания для работы с меньшим тепловыделением.
Плотность памяти
Он имеет до 8 ГБ плотности памяти. На самом деле, у него средняя плотность памяти 8 ГБ для стандартной работы.
Подходит для
ОЗУ DDR3 удобно на персональных компьютерах, процессорах и серверах. DDR3L RAM отлично подходит для ноутбуков, мобильных устройств и встроенных систем.
Тепловыделение
Кроме того, оперативная память DDR3 выделяет большое количество тепла по сравнению с DDR3L. Вырабатывает меньше тепла для балансировки температуры рабочего стола.
Цена
Поставляется с доступным ценником. ОЗУ DDR3L дороже, чем ОЗУ DDR3.

Вся история DDR3 RAM

Память DDR3, также известная как Double Data Rate Type 3, является популярной моделью, которую большинство ноутбуков используют в качестве оперативной памяти.Кроме того, он был выпущен в 2007 году с особыми функциями, позволяющими пользователям наслаждаться плотностью памяти до 8 ГБ. Для лучшего понимания вот некоторые основные факты об этой RAM:

Voltage Power

Сначала этот модуль имеет большую мощность напряжения с напряжением 1,5 В для более быстрой и плавной работы. Кроме того, он предлагает самую высокую скорость передачи данных — 6400 МБ в секунду. Кроме того, он имеет тактовую частоту 800, 1066 и 2133 МГц.

Выработка тепла

Поскольку DDR3 SDRAM имеет более высокое напряжение питания, она работает с более высоким тепловыделением процессора или ноутбука.По этой причине он дает лучшую скорость для производства большего количества тепла.

Цена

Модуль DDR3 имеет хорошую цену и обладает множеством положительных характеристик, позволяющих пользователям лучше поддерживать память ПК. Кроме того, в среднем любой пользователь может получить менее 60 долларов.

Использование ОЗУ

Кроме того, модуль DDR3 имеет хорошие возможности для использования на любом персональном компьютере и ноутбуке. Кроме того, он обеспечивает полную поддержку памяти ПК для одновременного выполнения нескольких процедур и игр.

Топ-3 ОЗУ DDR3 для настольных ПК

Ищете ОЗУ DDR3 с лучшей характеристикой? В этом случае мы включили некоторые продукты в наши 3 лучших продукта, чтобы пользователи могли получить лучшее в обоих мирах:

1. DUOMEIQI 16 ГБ DDR3 RAM

D Бренд DUOMEIQI имеет двойной ранг, без ECC и небуферизованный дизайн, который поддерживают системы AMD, Intel и Mac. Фактически, он имеет поддержку памяти 16 ГБ для просмотра высококачественного контента. Кроме того, на него действует пожизненная гарантия и бесплатная техническая поддержка.

2.Corsair 16 ГБ DDR3 Desktop Ram

Corsair DDR3 Ram имеет хорошую цену с безопасной тактовой частотой для простоты использования. Кроме того, он совместим с эксклюзивными процессорами и материнскими платами для многозадачной работы. Кроме того, он имеет надежные функции с ограниченной гарантией.

3. Подпись памяти Patriot DDR3 Ram

Модуль Patriot DDR3 имеет поддержку памяти 16 ГБ с частотой 1600 МГц с двойной скоростью передачи данных. Фактически, для более быстрой и бесперебойной работы ему требуется напряжение 1,5 В.Кроме того, он имеет возможность автоматического и самообновления, чтобы пользователи могли одновременно наслаждаться разными процессами.

Основные сведения о DDR3L RAM

DDR3L означает Double Data Rate Type 3 Low Voltage Standard — это обновленная версия оперативной памяти DDR3. Фактически, он обладает хорошими функциями и частотами, которые поддерживаются мобильными устройствами или ноутбуками. Для получения дополнительной информации об этой оперативной памяти, вот некоторые характеристики:

Напряжение питания

Вначале модуль DDR3L имеет меньшее напряжение питания для работы с меньшим тепловым сопротивлением для контроля температуры ЦП.Кроме того, он поставляется с напряжением 1,35 В и 1,5 В.

Выработка тепла

Этот модуль имеет систему низкого тепловыделения для работы с меньшей мощностью. Кроме того, он обеспечивает хорошую работу даже при низком напряжении.

Цена

Так как это улучшенная версия DDR3, она имеет более высокую цену, чем любой модуль DDR3. Однако DDR3L имеет лучшую производительность и качество, чем модуль DDR3.

Использование ОЗУ

Кроме того, этот модуль обладает высокой производительностью, которая поддерживается мобильными устройствами, ноутбуками и встроенными системами для работы с профессиональным контентом.

Топ 3 оперативной памяти DDR3L для настольных ПК

Вы ищете модуль оперативной памяти DDR3L? Не волнуйтесь, мы провели небольшое исследование модуля DDR3L, чтобы составить обзоры трех лучших вариантов.

1. Timetec Compatible 8GB DDR3L Ram

Марка Timetric предлагает двухуровневое базовое напряжение для питания до 1,35 В и 1,50 В. Кроме того, он имеет размер модуля 8 ГБ и выбран для компьютеров Toshiba, Samsung, HP и Sony. Кроме того, эта совместимая оперативная память имеет пожизненную гарантию от промышленной технической поддержки.

2. Комплект Latumab 8 ГБ DDR3L Ram

Марка Latumab поставляется с комплектом модулей 8 ГБ с тактовой частотой 1600 МГц, напряжением 1,3 В / 1,5 В и 240 выводами. Кроме того, он совместим с настольным компьютером с небуферизованной памятью и памятью без ECC для бесперебойной работы. Кроме того, он имеет 45-дневную гарантию возврата и пожизненную гарантию.

3. Motoeagle 8GB DDR3L Ram

Этот модуль DDR3L изготовлен из Motoeagle и обеспечивает высокую производительность, высокую проводимость и меньшие затраты. Фактически, он имеет двойную поддержку напряжения, которая может работать при 1,35 В или 1.Модули 5В. Кроме того, он имеет пожизненную бесплатную гарантийную поддержку.

DDR3 VS DDR3L RAM: Победитель?

Ну, действительно трудно оправдать, кто настоящий победитель. Тем не менее, если мы посмотрим на цену и повседневную рабочую память, то модуль DDR3 — это лучший вариант. Опять же, если мы посмотрим на низкое тепловыделение и низкое энергопотребление, то мы должны выбрать модуль DDR3L в качестве победителя.

Разница между DDR3 и DDR3L

DDR3 и DDR3L

Резюме: Разница между DDR3 и DDR3L заключается в потреблении напряжения. DDR3L является более новой версией и потребляет меньше напряжения по сравнению с DDR3, что в конечном итоге ускоряет работу и снижает нагрев.

DDR3

DDR3 означает Double Data Rate Type 3 , который является типом DRAM (динамической оперативной памятью), который появился на рынке после DDR и DDR2 как новая версия DRAM. Первая DDR3 была представлена ​​на рынке в 2007 году, и теперь большинство настольных или портативных компьютеров используют DDR3 в качестве оперативной памяти. DDR3 использует напряжение 1,5 и потребляет очень меньше энергии по сравнению со старыми версиями DRAM, DDR и DDR2.DDR3 позволяют чипы емкостью до 8 ГБ. На рынке DDR3 доступна для различных типов частот, таких как 1066, 800, 1600, 1333, 2133, 1866 МГц. Для персональных компьютеров используется оперативная память DDR с 240 контактами и длиной 133,35 мм. Но модули DDR3, используемые в ноутбуках, намного меньше, имеют длину 67,6 мм и количество контактов 204, и известны как SO-DIMM.

DDR3L

Затем был представлен особый тип DDR3, известный как DDR3L, где буква «L» в названии относится к стандарту низкого напряжения. Он использует только 1,35 В, что на 0,15 В ниже, чем у обычной DDR3. Итак, плюс использования DDR3L — низкое энергопотребление. А при меньшем энергопотреблении время автономной работы увеличивается. DDR3L в основном используется в мобильных устройствах, встроенных компьютерах и портативных компьютерах, а не в персональных компьютерах. Выгоды от низкого энергопотребления вашего компьютера — меньшее тепловыделение, что полезно для мобильных устройств. Другие характеристики этой DRAM, такие как частоты, плотность памяти и другие протоколы, такие же, как у DDR3.Модули DDR3 / DDR3L, используемые в ноутбуках, намного меньше по размеру, имеют длину 67,6 мм и количество контактов 204, и известны как SO-DIMM. DDR3L имеет слоты SO-DIMM и предназначен для мобильных устройств.

Более запутанные различия:

Разница между оперативной памятью и ROM

DDR3 vs DDR3L | Все, что вам нужно знать

Компьютерная память или RAM (оперативная память) выпускаются во многих различных версиях. Они созданы специально для различных типов процессоров, и их производительность и характеристики сильно различаются между ними.Версия DDR в основном используется для выбора RAM. Но в этих версиях есть разные сегменты. В этой статье мы собираемся обсудить две такие полугруппы, память DDR3 и DDR3L.

Что такое версия DDR?

В современных устройствах используются различные типы памяти. В компьютерах мы обычно используем SDRAM (синхронную динамическую память с произвольным доступом) в модулях DIMM и SODIMM для компьютеров и ноутбуков соответственно. Вы можете проверить свою оперативную память с помощью встроенных команд Windows.SDRAM в основном делятся на две категории:

Это старые типы памяти, которые могут считывать / записывать данные один раз за один такт. В результате их внутренняя тактовая частота и скорость шины совпадают.

Как следует из названия, память DDR может передавать данные дважды за цикл, что обеспечивает большую пропускную способность, чем SDR. Итак, он может удвоить скорость передачи данных, сохранив при этом тактовую частоту. Чтобы узнать больше обо всех типах оперативной памяти, щелкните здесь.

В современных компьютерах SDR SDRAM заменены памятью DDR.Эти модули памяти DDR имеют разные версии, такие как DDR, DDR2, DDR3 и DDR4 SDRAM. В каждой новой версии пропускная способность, тактовая частота и скорость передачи данных значительно увеличивались, при этом снижался уровень напряжения и, следовательно, энергопотребление. В настоящее время почти все компьютеры поставляются с памятью DDR3 или DDR4.

DDR3 vs DDR3L

Обзор

DDR3L — это новая версия оперативной памяти DDR3, где «L» означает «уровень низкого напряжения». Это потому, что DDR3L требует меньшего напряжения, чем память DDR3.Память DDR3 обычно работает при 1,5 В, тогда как DDR3L работает при 1,35 В и снижает энергопотребление на 15% по сравнению с ОЗУ DDR3. Эти значения напряжения определяют энергопотребление и играют жизненно важную роль в разгоне оперативной памяти. Память DDR3L работает с модулями PC3L, а память DDR3 — с модулями PC3.

Разница в уровне напряжения

Вот список энергопотребления для разных типов памяти:

SDRAM: 3,3 В

DDR: 2,5-2,6 В

DDR2: 1.8 В

DDR3: 1,5 В

DDR3L: 1,35 В

DDR3U: 1,25 В

DDR4: 1,2–1,4 В

DDR4L: 1,05 В

Как мы видим, новые версии памяти работают при более низких уровнях напряжения для снижения потребляемая мощность. В ноутбуках или ноутбуках это может сильно повлиять на время автономной работы. DDR3U — это память DDR3 со «сверхнизким уровнем напряжения», которая работает при напряжении 1,25 В, что намного меньше, чем память DDR3 и DDR3L. Скорость передачи у них одинаковая.

Разница в поддержке процессоров

Совместимость версий DDR также влияет на тип процессора.Память DDR3 совместима с процессорами Intel предыдущего поколения, но DDR3L поддерживается только 3 процессорами поколения rd . После 5 -го поколения нет процессоров, совместимых с памятью DDR3. В этих диапазонах можно найти только поддержку DDR3L и DDR4. Вот список поколений процессоров Intel:

1 st gen: Nehalem, 45 нм

2 nd gen: Sandy Bridge, 32 нм

3 rd gen: Ivy Bridge, 22 нм.Поддержка DDR3L и DDR3U начинается с процессора этого поколения.

4 th поколение: Haswell, 22 нм

5 th поколение: Broadwell, 14 нм. На этом совместимость памяти DDR3 заканчивается.

6 th gen: Skylake, 14 нм. Это поколение поддерживает только DDR3L и DDR4.

7 th поколение: Kaby Lake, 14 нм

8 th поколение: Kaby Lake R.

9 th поколение: Coffee Lake, которое является эксклюзивным для процессоров Intel Core i9.

Чтобы получить обзор лучших процессоров Intel, щелкните здесь.

Обратная совместимость DDR3 и DDR3L

Обратная совместимость означает совместимость с любыми предыдущими версиями или устаревшими системами. Это также известно как «обратная совместимость». Память DDR3 не имеет обратной совместимости, а память DDR3L поддерживает. Это означает, что вы не можете использовать память DDR3 с другой памятью DDR2. Но вы можете использовать память DDR3L с другой памятью DDR3. Они совместимы, поэтому DDR3L является обратно совместимой памятью.

Однако использование памяти DDR3L с другой памятью DDR3 приведет к тому, что обе эти памяти будут работать с 1.5 В вместо 1,35 В DDR3L.

Плюсы DDR3L SDRAM

DDR3L — это расширенная версия памяти. Итак, у него есть определенные плюсы или преимущества. Память DDR3 и DDR3L работает с одинаковой тактовой частотой. Но преимущества существенные:

  1. DDR3L работает при более низком напряжении (1,35 В). Таким образом, они потребляют на 10% меньше энергии, чем DDR3.
  2. Память DDR3L с меньшим энергопотреблением обеспечивает лучшее время автономной работы для ноутбуков, чем DDR3.
  3. DDR3L обратно совместима, что упрощает использование с другими версиями.
  4. Здесь требуется меньший сдвиг напряжения при переходе от 0 к 1, что делает производительность лучше, чем DDR3 при той же тактовой частоте.

Плюсы DDR3 SDRAM

  1. Память DDR3 как старая модель намного дешевле, чем DDR3L.
  2. Память DDR3 совместима с более широким и старым поколением процессоров.
  3. Эти модули памяти в основном доступны на рынке, в отличие от моделей DDR3L, которые встречаются редко.
  4. Скорость передачи данных памяти DDR3 и DDR3L совершенно одинакова.

DDR3 против DDR3L | Что выбрать при покупке

В первую очередь следует подумать, совместим ли процессор. Производители процессоров публикуют диапазон совместимости на своем веб-сайте. Выберите соответствующий вариант, предварительно проверив скорость ОЗУ. Если у вас уже есть память DDR3, покупка DDR3L не принесет никакого дополнительного эффекта, и обе будут работать с одним и тем же диапазоном 1,5 В. Кроме того, держитесь подальше от мистификаций, таких как загрузка оперативной памяти из Интернета.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
