Как известно, существуют два стандарта — это EIA/TIA-568A и EIA/TIA-568B (далее просто T568A и T568B) которым необходимо следовать при обжиме кабеля для получения наилучшего результата. Стандарт T568B призван заменить и дополнить стандартT568A, но первый до сих пор встречается довольно часто, хоть и является устаревшим.

Кабель UTP (unshielded twisted pair) обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов. Реально используется только 4 из них: 1 и 2 — передающие и 3 и 6 — приемные. Цветовые маркировки — на рисунке.

568А

568B

При соединении компьютер-свитч с обоих концов кабеля коннекторы обжимаются одинаково по одной из схем – T568A или T568B. При соединении типа компьютер-компьютер с каждого конца кабеля обжимается по разному: с одного конца T568A, а с другого – T568B, или наоборот.

Итак, ниже описан сам алгоритм обжима витой пары:
1. Аккуратно обрезаем конец кабеля, чтобы вышел ровный торец.
2. Счищаем с кабеля изоляцию на 2-2,5 см. Для этого можно воспользоваться встроенным в обжимку лезвием, хотя это не принципиально.
3. Расплетаем проводки и выстраиваем их в ряд, соблюдая цветовую схему. Ещё раз проверяем, чтобы длина проводников была одинаковой.
4. Держа коннектор защелкой вниз, вставляем проводники в него. Следим, чтобы все они попали в желобки и уперлись в перегородку коннектора.
5. Вставляем коннектор в обжимной инструмент и сильно, но не резко, зажимаем его там. После обжима пошатайте провод рукой – он должен держаться крепко.

После всего этого нам только останется обжать другой конец кабеля, в зависимости от ваших нужд и проверить его.
Проверять можно тремя способами:
1. Просто подключить его на место использования и проверить, не теряются ли пакеты.
2. Прозвонить обычным мультиметром
3. Использовать специальный сетевой тестер. Это самый лучший способ.

Я слышал, что кабели витой пары обжимаются по определенному стандарту. А мой друг говорит, что витую пару можно обжимать произвольно, главное, чтобы было одинаково с обоих концов. Так ли это? И к чему может привести произвольный обжим?

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на расстоянии от 20м и более, обжатый не по стандарту кабель может оказаться непригодным для использования, особенно если для передачи питания используется PoE.

Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает (падает ли только для той машины, на которой неправильно, или для всех?).

В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

Если в витой паре используется только 4 провода, зачем там еще 4?

Кабель UTP 5 категории позволяет использовать стандарт 1000Base-T, называемый еще Gigabit Ethernet, в котором предусмотрено использование всех четырех пар проводов.

Схемы соединения кабельных систем связи , статья

TIA/EIA-568-B – стандарты, описывающие схему соединения кабельных систем связи и коммутационного оборудования, в помещениях. Сегодня многие американские стандарты, принятые для структурированных кабельных систем, были подвержены изменениям, а некоторые из них переизданы взамен устаревших.

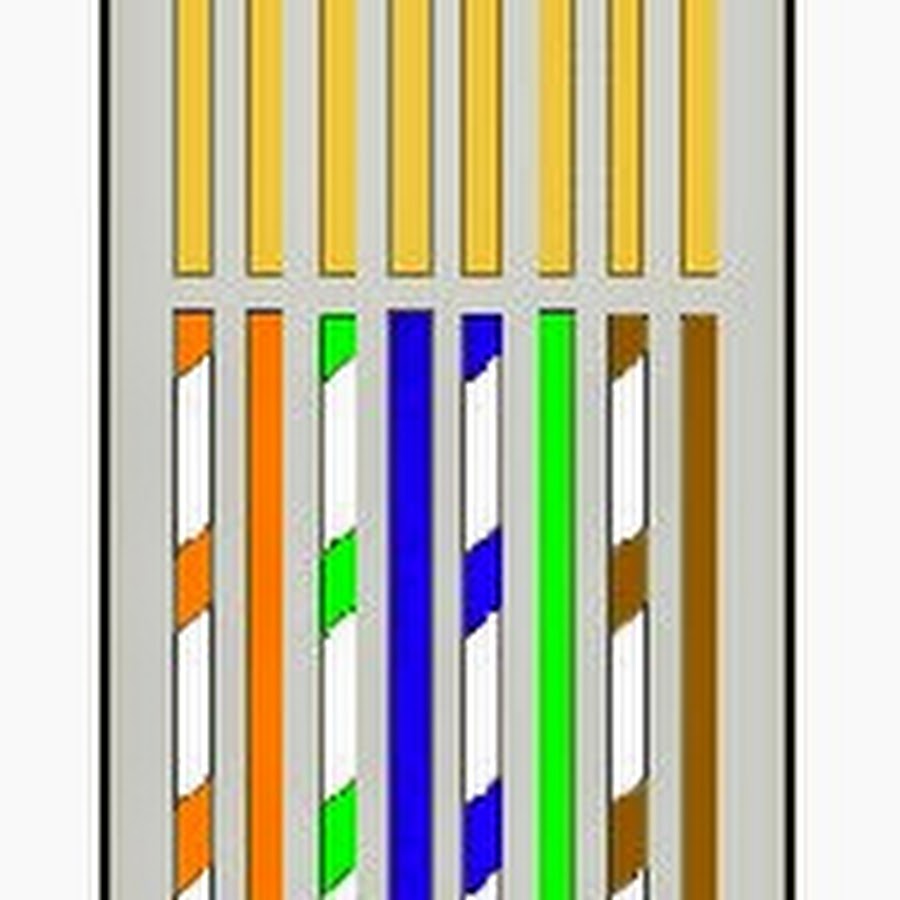

 Вариант по стандарту EIA/TIA-568B

№ контакта — цвет жилы — № контакта на другом конце кабеля

1 — 1 оранжево-белый
2 – 2 оранжевый
3 – 3 зелёно-белый
4 – 4 синий
5 – 5 сине-белый
6 – 6 зелёный
7 – 7 коричнево-белый
8 — 8 коричневый.

 Вариант по стандарту EIA/TIA-568A

№ контакта — цвет жилы — № контакта на другом конце кабеля

1 – 1 зелено-белый
2 – 2 зеленый
3 – 3 оранжево-белый
4 – 4 синий
5 – 5 сине-белый
6 – 6 оранжевый
7 – 7 коричнево-белый
8 – 8 коричневый

 Прямой кабель (straight through)

Соединяя коммутационное и Ethernet оборудование, и один, и другой конец кабеля обжимаются идентично. Федеральный закон в США регламентирует использование стандартов по схеме таблицы T568A. Однако, как правило, при сборке патч-кордов или строительстве СКС чаще всего работают по таблице T568B.

Перекрестный кабель (crossover)

Соединяя между собой два сетевых оборудования, к примеру, два компьютера, следует использовать перекрестный кабель. Перекрещивание линий Rx и Tx в таком кабеле происходит, когда обжимают один из его концов. Так как отличие таблиц T568A и T568B состоит в том, что пары 1-2 и 3-6 в них поменялись между собой местами, то для сети 10BASE-T и 100BASE-T для получения перекрестного кабеля один его конец обжимают по одной таблице, а второй — по другой таблице.

Необходимо иметь в виду, что оборудование, которое поддерживает стандарт1000BASE-T, передает сигналы по всем четырём парам кабеля. Более того, по каждой из этих пар данные передаются в двух направлениях, а кадры имеют маркировку, что в совокупности позволяет исключить неправильную их сборку принимающим устройством. Вследствие этого при соединении с устройствами стандарта 1000BASE-T концы кабеля могут обжать по любой из принятых схем.

Для скорости 100 мегабит/сек. 10base-T/100base-TX crossover (T568B)

№ контакта — цвет жилы — № контакта на другом конце кабеля

1 оранжево-белый – зелено-белый 1
2 оранжевый – зеленый 2
3 зелено-белый – оранжево-белый 3
4 синий – синий 4
5 сине-белый – сине-белый 5
6 зеленый – оранжевый 6
7 коричнево-белый – коричнево-белый 7
8 коричневый – коричневый 8
Для скорости 1 гигабит/сек. 10base-T/100base-TX/1000base-T/T4 crossover (T568B)

№ контакта — цвет жилы — № контакта на другом конце кабеля

1 оранжево-белый – зелено-белый 1
2 оранжевый – зеленый 2
3 зелено-белый – оранжево-белый 3
4 синий – коричнево-белый 4
5 сине-белый – коричневый 5
6 зеленый – оранжевый 6
7 коричнево-белый – синий 7
8 коричневый – сине-белый 8
Как правило, все Ethernet оборудование обладает Auto-MDIX — автоматическим определением типа кабельного подключения и подстройки под него. Однако некоторые устройства не имеют поддержку распознавания кабельного соединения. Сегодня в основном используют прямые кабели, которые обжимаются по одной из схем T568A либо T568B. В особых случаях (при отсутствии Auto-MDIX и соединении однотипными портами) работают с перекрестным патч-кордом.

Стандарты и ГОСТы

Российские нормативы

В соответствии с Федеральным Законом «О техническом регулировании» и Положением об опубликовании национальных стандартов и общероссийских классификаторов технико-экономической и социальной информации, утвержденным постановлением Правительства Российской Федерации от 25 сентября 2003 г. N 594, Федеральное агентство по техническому регулированию и метрологии осуществляет опубликование вновь утвержденных национальных стандартов на официальном сайте Федерального агентства.Тексты национальных стандартов  предназначены для ознакомления и не подлежат копированию, тиражированию и дальнейшему распространению.

ГОСТ Р 21.1101-2009 — Система проектной документации для строительства. Основные требования к проектной и рабочей документации.

ГОСТ Р 53245-2008 — Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания.

ГОСТ Р 53246-2008 — Информационные технологии. Системы кабельные структурированные. Проектирование основных узлов системы. Общие требования.

ГОСТ Р 53315-2009 — Кабельные изделия. Требования пожарной безопасности.

ГОСТ Р 50571.15-97 — (IEC 364-5-52-93) — Электроустановки зданий {Electrical Installations of Buildings)

ГОСТ Р 50571.1-2009 — Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения.

ГОСТ Р 50571.16-2007 — Электроустановки низковольтные. Часть 6. Испытания

ГОСТ Р 50571.28-2006 — Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений

ГОСТ Р 50571.29-2009 — Электрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование

ГОСТ 12.1.013-78 Строительство. Электробезопасность (Construction. Electrical Safety)

ГОСТ 12.1.019-79 — Электробезопасность. Общие требования и номенклатура видов защиты (Electrical safety. Protection general requirements and nomenclature)

ГОСТ 21.406-88 — СПДС. Общая проводка автоматизированных систем. Обозначения условные графические на планах и в схемах. (SPDS. General automation system wiring. Graphic symbols on plans and schematics)

ГОСТ 21.603-80 — СПДС. Связь и сигнализация. Рабочие чертежи (SPDS. Communications and signaling. Work drawings)

ГОСТ 21.614-88 — СПДС. Силовое электрооборудование и обозначения условные графические на планах. (SPDS. Electric hardware and wiring graphic symbols on plans)

НПБ 238-97 — Огнезащитные кабельные покрытия. Общие технические требования и методы испытаний (Fire resistant cable coatings. General technical requirements and test methods)

ГОСТ Р 53311-2009 —  Покрытия кабельные огнезащитные. Методы определения огнезащитной эффективности

НПБ 246-97 — Арматура электромонтажная. Требования пожарной безопасности. Методы испытаний. (Electrical mounting hardware. Fire prevention requirements. Test methods)

НПБ 248-97 — Кабели и провода электрические. Показатели пожарной опасности. Методы испытаний. (Electrical cables and wires. Fire resistance ratings. Test methods)

ПУЭ — Правила устройства электроустановок (Electrical installations requirements)

РД 25.953-90 — Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Обозначения условные графические элементов связи. (Automatic fire extinguishing systems, fire alarm, security and fire/security alarm systems. Graphic symbols of communication elements)

РД 34. 21.122-87 — Инструкция по устройству молниезащиты зданий и сооружений. (Building lightning protection installation guidelines)

CH 512-78 — Инструкция по проектированию зданий и помещений для электронно-вычислительных машин. (Computing equipment rooms and buildings design guidelines)

СНиП 2.04.09-84 — Пожарная автоматика зданий и сооружений. (Building fire protection automatics)

BCH 60-89 — Устройства связи сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий Нормы проектирования. (Communications, signaling and control systems in commercial and residential buildings. Design requirements)

Международные стандарты

ANSI/EIA/TIA-492AAAA — Детальная спецификация многомодовых волоконно-оптических волноводов класса 1а с градиентным показателем преломления, диаметром ядра 62.5 мкм / диаметром демпфера 125 мкм

ANSI/EIA/TIA-492AAAA-A — Детальная спецификация многомодовых волоконно-оптических волноводов класса la с градиентным показателем преломления, диаметром ядра 50 мкм / диаметром демпфера 125 мкм, оптимизированных для лазерных источников, работающих на длине волны 850 нм

ANSI/EIA/TIA-492AAAB — Детальная спецификация многомодовых волоконно-оптических волноводов класса 1а с градиентным показателем преломления, диаметром ядра 50 мкм / диаметром демпфера 125 мкм

ANSI/EIA/TIA-492CAAA — Детальная спецификация для одномодовых волоконно-оптических волноводов класса IVa с несмещенной дисперсией, используемых в системах связи

ANSI/EIA/TIA-492CAAB — Детальная спецификация для одномодовых волоконно-оптических волноводов класса IVa с несмещенной дисперсией, используемых в системах связи LWP с расширенным спектральным диапазоном пропускания

ANSI/EIA/TIA-455-B-1998 — Стандартные методы тестирования оптических волокон, кабелей и трансдьюсеров, сенсоров, коммутационных и оконечных устройств и других волоконно-оптических компонентов

ANSI/TIA/EIA-526-7-1998 — Измерение потерь оптической мощности в установленных одномодовых волоконно-оптических системах OFSTP-7

ANSI/TIA/EIA-526-14-A-1998 — Измерение потерь оптической мощности в установленных многомодовых волоконно-оптических системах OFSTP-14A

ANSI/EIA/TIA-598-B-2001 — Цветовое кодирование волоконно-оптических кабелей

ANSI/EIA/TIA-604-2-2000 — Стандарт FOCIS 2 взаимной совместимости волоконно-оптических коннекторов типа BFOC (ST)

ANSI/EIA/TIA-604-3A-2000 — Стандарт FOCIS ЗА взаимной совместимости волоконно-оптических коннекторов типа SC

ANSI/EIA/TIA-604-10-A-2000 — Стандарт FOCIS 10 взаимной совместимости волоконно-оптических коннекторов типа LC

ANSI/EIA/TIA-604-12-2000 — Стандарт FOCIS 12 взаимной совместимости волоконно-оптических коннекторов типа MT-RJ

ANSI Z136. 2-1997 — Американский стандарт безопасной работы волоконно-оптических коммуникационных систем, использующих лазерные диодные и светодиодные источники

ANSI/ICEA S-80-576-1994 — Коммуникационные проводники и кабели для кабельных систем внутри зданий

ANSI/ICEA S-83-596-1994 — Распределительный волоконно-оптический кабель для внутреннего применения

ANSI/ICEA S-87-640-1999 — Коммуникационный волоконно-оптический кабель для наружного применения

ANSI/ICEA S-84-608-1994 — Наполненный телекоммуникационный кабель

ANSI/TIA/EIA-568-B.1 — Стандарт телекоммуникационных кабельных систем коммерческих зданий: Часть 1, Общие требования

ANSI/TIA/EIA-568-B.1-1 — Минимальный радиус изгиба 4-парных патч-шнуров UTP и ScTP, Приложение 1 к стандарту ANSI/TIA/EIA-568-B.1

ANSI/TIA/EIA-568-B.1-2 — Спецификации системы заземления и выравнивания потенциалов для экранированных горизонтальных систем, Приложение 2 к стандарту ANSI/TIA/EIA-568-В. 1

ANSI/TIA/EIA-568-B.1-3 — Поддерживаемые расстояния и затухание в канале для волоконно-оптических приложений в зависимости от типа волокна, Приложение 3 к стандарту ANSI/TIA/EIA-568-В.1

ANSI/TIA/EIA-568-B.1-4 — Признание категории 6 и многомодовых волоконно-оптических кабельных систем 50/125 мкм, оптимизированных для лазерных источников, работающих на длине волны 850 нм, Приложение 4 к стандарту ANSI/TIA/EIA-568-В. 1

ANSI/TIA/EIA-568-B.1-5 — Телекоммуникационные кабельные системы для телекоммуникационных шкафов, Приложение 5 к стандарту ANSI/TIA/EIA-568-В.1

ANSI/TIA/EIA-568-B.2 — Стандарт телекоммуникационных кабельных систем коммерческих зданий: Часть 2, Системы на основе сбалансированной витой пары

ANSI/TIA/EIA-568-B.2-1 — Спецификации характеристик передачи для 4-парных кабельных систем 100 Ом категории 6

ANSI/TIA/EIA-568-B.2-2 — Приложение 2 к ANSI/TIA/EIA-568-B.2, Стандарт телекоммуникационных кабельных систем коммерческих зданий: Компоненты систем на основе сбалансированной витой пары

ANSI/TIA/EIA-568-B. 2-3 — Приложение 3, Дополнительные аспекты определения результата измерения PASS/FAIL по вносимым потерям и возвратным потерям

ANSI/TIA/EIA-568-B.2-4 — Приложение 4, Требования надежности соединений без пайки для медного коммутационного оборудования

ANSI/TIA/EIA-568-B.2-5 — Приложение 5, Исправления к стандарту ANSI/TIA/EIA-568-B.2

ANSI/TIA/EIA-568-B.2-6 — Приложение 6, Особенности процедуры тестирования компонентов категории 6

ANSI/TIA/EIA-568-В.З — Стандарт телекоммуникационных кабельных систем коммерческих зданий: Часть 3, Компоненты волоконно-оптических кабельных систем

ANSI/TIA/EIA-568-B.3-1 — Спецификации дополнительных характеристик передачи волоконно-оптических кабелей 50/125 мкм

ANSI/TIA/EIA-569-В — Стандарт телекоммуникационных трасс и пространств коммерческих зданий

ANSI/EIA/TIA-570-В — Стандарт кабельных систем жилых зданий

ANSI/TIA/EIA-606-А — Стандарт администрирования телекоммуникационных систем и инфраструктуры коммерческих зданий

ANSI/TIA/EIA-758-А — Стандарт наружной телекоммуникационной кабельной системы, принадлежащей конечному пользователю

ANSI/TIA/EIA-862 — Стандарт кабельных систем для автоматизированных систем управления в коммерческих зданиях

TSB 125 — Руководство по соблюдению полярности волоконно-оптических световодов при кроссоверном позиционировании

ASTM D 4565-99 — Физические параметры и параметры сопротивляемости воздействию окружающей среды для изоляции и оболочек телекоммуникационных проводников и кабелей (см. пункт В 1.7)

ASTM D 4566-98 — Стандартные методы тестирования электрических рабочих характеристик изоляции и оболочек телекоммуникационных проводников и кабелей

IEC 60603-7 — Коннекторы, предназначенные для использования на частотах ниже 3 МГц на печатных платах, Часть 7: Подробные спецификации 8-позиционных коннекторов, включающие фиксированные и свободные коннекторы с одинаковыми свойствами сопряжения

ISO/IEC 11801:2002, Издание 2 — Информационные технологии, Универсальные кабельные системы на территории заказчика

ASTM Е 814-97 — Тестирование противопожарных средств, размещаемых в сквозных трассах

ABNT-NBR-14565-July 2000 — Основные положения проектирования телекоммуникационных структурированных кабельных систем внутри зданий

J-STD-607-A — Требования к телекоммуникационным системам заземления и выравнивания потенциалов

ANSI/TIA 942 — Стандарт телекоммуникационной инфраструктуры для Центров обработки данных

ANSI/TIA 854 — Полные спецификации Ethernet 1000 Мбит/с (1000BASE-TX) для реализации в кабельных системах на основе сбалансированной витой пары категории 6

ANSI/TIA TSB 140 — Дополнительные рекомендации по измерению в полевых условиях длины, оптических потерь и по проверке полярности оптических волокон

NOM-001-SEDE-1999 —  Электрические инсталляции (эксплуатация). (Instalaciones Electricas (Utilizacion))
