Как обжать телефонный кабель — 2 и 4 жилы

Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.

Что нам понадобится?

Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает.
Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа.

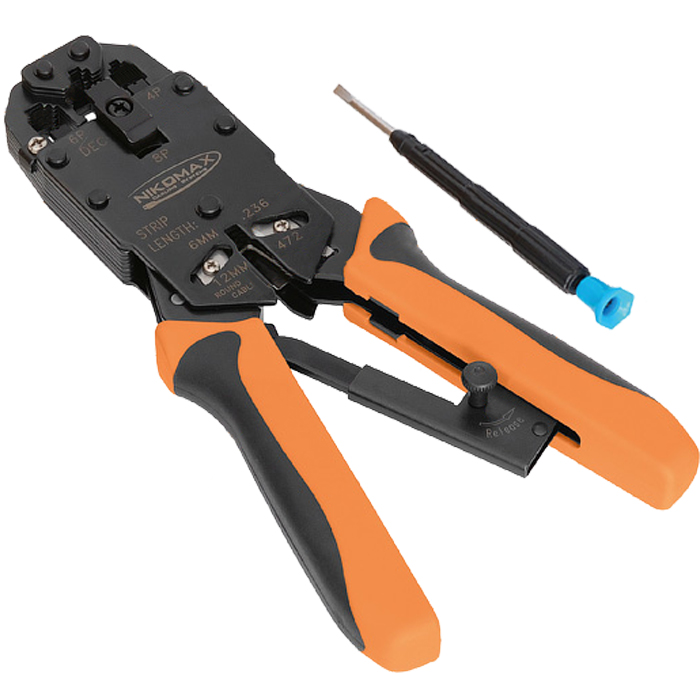

В-третьих — обжимной инструмент. Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля.
Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:

С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):

У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать.
После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз.
Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Обжим витой пары: пошаговые инструкции

13 ноября 2019 16:06

Чтобы правильно обжать витую пару, требуется не так уж много: хороший инструмент и немного сноровки.
Рассказываем поэтапно, как опрессовать кабель.

Этап 1: Подготавливаем инструменты

Чтобы обжать кабель, вам понадобится:

сам шнур,
коннекторы RJ 45 (лучше взять несколько, если это ваша первая опрессовка),
инструмент для зачистки — стриппер,
опрессовочные клещи — кримпер,
кабельный тестер — не обязательно, но пригодится для проверки качества опрессовки.

Производители выпускают и готовые наборы инструментов.

Рекомендация: стриппером WT-4009 удобно пользоваться, ведь он имеет эргономичную форму. К тому же за счет специальных вырезов им можно зачищать кабели разного диаметра.

Этап 2: Зачищаем провод

Прежде чем подсоединить коннектор к шнуру, следует убрать слой внешней изоляции с витой пары. Для этого нам понадобится стриппер. Некоторые предлагают пользоваться обычным канцелярским ножиком, но мы не советуем: можно повредить внутренние жилы кабеля.

Зачистка делается просто:

конец кабеля вставляем в стриппер;
поворачиваем инструмент для зачистки витой пары вокруг сетевого шнура;
между парами проводников вы увидите ниточку: ее нужно аккуратно, не задев кабельные жилы, обрезать.

Этап 3: Выбираем схему обжима

Есть две схемы, по которым опрессовывают LAN: прямая и перекрестная. Первая — подойдет, если нужно подключать к сетевому устройству, например, роутеру, компьютер. Вторая — нужна для соединения двух сетевых карт. Она пригодится, если нужно соединить между собой пару компьютеров или коммутаторов.

Как должны располагаться проводники (снизу вверх)
бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.	бело-синий, синий, оранжевый, коричневый, бело-коричневый, бело-оранжевый, зеленый, бело-зеленый.

Этап 4: Обжимаем кабель

Чтобы опрессовать провод, необходимо:

Аккуратно разделить все пары и выпрямить проводники.
В одну руку взять коннектор (пластмассовая защелка должна смотреть вниз).
Подровнять жилы.

Совет: если нужно работать с разъемами разных типов, пригодится многопозиционный инструмент.

Вставить проводники в коннектор по выбранной вами схеме. В разъем должно попасть несколько миллиметров внешней изоляции: так он будет сидеть крепко.
Берем обжимные клещи и вставляем разъем в отверстие инструмента.
Медленно, с хорошим усилием, зажимаем ручки кримпера до конца.

схема для того, чтобы обжать сетевой кабель (LAN)

Обжим витой пары необходим, чтобы соединить кабель, по которому передается сигнал в сети, и коннектор, который вставляется в сетевой разъем компьютера или другого устройства. Процедуру легко проделать самостоятельно, но имеется ряд нюансов, о который пойдет речь ниже.

Схема обжима

Необходима для правильного расположения проводов (распиновка). Существует два варианта обжима витой пары, схема по цветам:

Прямая технология обжима. Используется для соединения связевого оборудования (свитч, хаб, роутер) с компьютером. Витая пара на обоих концах кабеля обжимается в одинаковом порядке.

Для двухпарного (четырехжильного) кабеля схема выглядит по-другому.

Когда вы задаетесь вопросом, как обжимать витую пару самому для соединения двух компьютеров, воспользуйтесь перекрестной цветовой схемой. Провода соединяются на концах в другом порядке.

Необходимые инструменты

Выясняя, как правильно обжать сетевой кабель (Lan), вы прежде всего обнаружите, что требуется специальный инструмент – кримпер. Он специально создан для того, чтобы не повредить коннектор, делая обжим кабеля интернет (как обжать провод с его помощью расскажем ниже).

Также запаситесь ножницами и острым лезвием. Это может быть канцелярский или перочинный нож, подойдет и кухонный.

Обжать интернет-кабель в домашних условиях своими руками можно с помощью отвертки или плоскогубцев, но сделать это сложно. Легко повредить витую пару или разъем, трудно правильно направить жилы и вставить их правильно.

Как обжать?

Сначала следует приготовить инструмент для обжима витой пары, все должно быть под рукой.
Обрезается изоляция на большее расстояние, чем нужно для коннектора. Так будет легче обжимать в дальнейшем. Надрежьте по кругу изоляционный слой и согните его. Отрезанная часть легко сломается и снимется.
Сначала отделяется каждая скрутка, а потом отдельно жилы. Нужно как следует их выровнять.

Расположите проводки по выбранной схеме.
Плотно подгоните жилы, чтобы они соединились вместе в ровный ряд. Нужно крепко держать за основание и не отпускать.
Чуть выше основания коннектора есть линия. Ее надо совместить с краем изоляции и обрезать «хвосты», которые заходят за другой край коннектора.
Сразу же берем коннектор хвостовиком вниз и вставляем жилы внутрь. Давить нельзя, кабель должен зайти легко. Каждый провод должен зайти в свою канавку до упора. Проверьте, глядя сбоку и в торец. Если не зашли, то дожимаем кабель.
Когда все в порядке, не отпуская кабель, вставляем коннектор в клещи обжима для интернет-кабеля, инструмент должен быть готов.

Еще раз проверяем, до конца ли провода вошли в борозды. Для этого смотрим в торец коннектора, который зажат в кримпере.
Придерживая, нажимаем клещи до упора.

Если пользуетесь прямой схемой, на втором конце витой пары разместите жилы в том же порядке. Для перекрестной схемы поменяйте порядок на обратный.

Если обжимаете четырехжильная витая пара, аккуратно вставьте все провода в свои бороздки, пропуская лишние согласно схеме. С первого раза это сделать сложно, требуется навык. Если вам часто приходится делать подключение по Ethernet, как обжать кабель в теории вы знаете, а опыт придет со временем.

кабельные наконечники | Кабельные зажимы 11кВ 33кВ

Обжимные наконечники, наконечники и соединители для LV MV HV

СОЕДИНИТЕЛИ НН СН ВН

Полный ассортимент электрических разъемов для соединения и оконечной нагрузки кабелей и подключения проводов к распределительным устройствам низкого, среднего и высокого напряжения, панелям управления и трансформаторам с использованием обжимных (опрессованных) разъемов или с механическим срезным болтом («защелкивающимся»).

Разъемы

доступны для наконечников, обжима и сращивания кабелей низкого, среднего и высокого напряжения с медными или алюминиевыми проводниками в диапазоне от 1.От 5 кв.м до 1200 кв.м.

Совместимость с 11 кВ и 33 кВ с холодной усадкой. , термоусадочные, вставные и надвижные кабельные муфты и кабельные муфты — обжимные, болтовые и латунные туннельные разъемы подходят для кабельных муфт из смолы.

Низкое напряжение 600/1000 В (3,3 кВ)
Среднее напряжение 6,6 кВ 11 кВ 33 кВ
Высокое напряжение 66кВ 72кВ

Обжимные наконечники и соединители Cembre LV MV HV

Полный ассортимент медных, алюминиевых и биметаллических кабельных наконечников, соединителей и сращивателей для сжатия всех типов жил кабеля низкого и высокого напряжения напряжением до 33 кВ.

Наконечники и соединители Cembre изготовлены из меди высокой чистоты и электропроводности с набором монтажных инструментов для согласованной системы обжима, включая гидравлические обжимные инструменты и обжимные устройства с батарейным питанием .

Также — 11 кВ кабельные наконечники среднего напряжения (MV), 33 кВ высоковольтные кабельные наконечники (HV) , медные соединители с гильзой типа C, малодымные галогенные разъемы с нулевым выбросом дыма, изолированные кабельные наконечники, медные кабельные наконечники с цветовой кодировкой, наконечники трансформаторов.

Механические кабельные наконечники и соединители Sicame LV MV HV

Кабельные соединители Sicame для подземных кабельных сетей низкого и высокого напряжения — механические соединители с использованием технологии соединения срезным болтом, изготовленные из меди, латуни или алюминия.

Разъемы для стыковки кабелей низкого напряжения — Прямая линия обслуживания, Ответвление обслуживания, Прямое подключение к сети, Обслуживание и ответвление, Разъемы формы сигнала, наконечники для оконечной нагрузки, соединители для оконечной нагрузки для кабелей электроснабжения 600/1000 В.Доступны прямые, ответвления, сервисные соединители и концевые наконечники MV-HV для напряжений 11–33 кВ.

Разъемы и соединители для инженерных сетей, соответствующие стандартам DNO Великобритании, включая подключение к электросети и обслуживанию

Pfisterer Sicon Механические кабельные наконечники и соединители MV HV

Pfisterer Sicon винтовые соединители с болтовым соединением устанавливаются непосредственно на концы жил кабеля (наконечники) или для соединения секций соединенного кабеля при среднем / высоком напряжении — обычно используются для соединения кабелей на 11–33 кВ с номинальным напряжением, подходящим также для высокого напряжения до 66кВ / 72кВ. Разъемы, одобренные Network Rail PADS.

Кабельные наконечники и соединители Pfisterer Sicon — бесступенчатые срезные болты для соединения и заделки силовых кабелей 11 кВ, 33 кВ и 66 кВ

➡ Ознакомьтесь с полным ассортиментом кабельных наконечников и соединителей для приложений низкого, среднего и высокого напряжения.

  Кабельные наконечники ♦ Кабельные зажимы ♦ Соединители ♦ Кабели низкого напряжения и высокого напряжения ♦ Механический срезной болт ♦ Сжатие ♦ Обжимные кабели ♦ 11 кВ 33 кВ

Обжимные кабели LAN, как сделать кабель Ethernet, обжимной инструмент rj45

Меню компьютерной сети ☰

Есть 3 типа кабелей.

1. Прямые кабели

Если мы хотим соединить два разных типа устройств, мы можем использовать прямые кабели.
Например:
> Подключение маршрутизатора к концентратору
> Подключение компьютера к коммутатору / маршрутизатору
> Подключение модема к маршрутизатору

2. Перекрестные кабели

Если мы хотим подключить два одинаковых типа устройств, мы можем использовать перекрестные кабели.
Например:
> Подключение компьютера к компьютеру
> Подключение маршрутизатора к маршрутизатору
> Подключение коммутатора к коммутатору
> Подключение концентратора к концентратору

3.Кабели для переворачивания

Эти кабели используются для подключения компьютера к консольному порту маршрутизатора. Его также называют консольным кабелем или кабелем yost.

В компьютерных сетях в основном используются кабели Cat-5, Cat-5e и Cat-6. Кабели UTP подключаются через разъемы RJ45.
Тип и скорость кабеля
CAT 3 16 Мбит / с
CAT 5 100 Мбит / с 1000 Мбит / с (4 пары)
CAT 5E 1000 Мбит / с
CAT 6 До 400 МГц для сверхбыстрых широкополосных приложений
Cat 7 кабели также известен как класс F.

На данный момент мы будем использовать кабели категории «6».

1) RJ45 Штекер / Джек

2) Кабель Ethernet

3) Кусачки для LAN

4) rj45 Инструмент для обжима

5) RJ45 Тестер сетевого кабеля LAN

1. Возьмите кабель LAN и снимите внешнюю крышку, при этом осторожно, иначе внутренний провод будет поврежден.

2.Будет 4 пары витых проводов.

3. Размотайте скрученный трос, выровняйте его и обрежьте край проволоки.

4. Обрежьте все провода до одинаковой длины

5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.

6. Теперь ваш кабель LAN готов, вы можете протестировать тестер LAN.

Примечание.
T568A и T568B — это два разных цветовых кода, используемых для сопряжения кабеля.
T568B в основном используется.

Обжим прямого кабеля:

Расположите все провода следующим образом и обрежьте края, будьте осторожны при этом. Оба конца кабеля должны иметь одинаковую последовательность цветных проводов, см. Изображение ниже.

Оба конца провода в кабеле одинаковы.

Теперь вставьте кабель в гнездо и затем обожмите кабель с помощью обжимного инструмента.
Итак, теперь мы обжали одну сторону кабеля.так что мы можем повторить шаг для другой стороны кабеля.

Обжим перекрестного кабеля:

Расположите кабель, как показано на рисунке ниже.

Оба конца провода в кабеле различаются.

Теперь вставьте кабель в гнездо и затем обожмите кабель с помощью обжимного инструмента.
Итак, теперь мы обжали одну сторону кабеля. Таким образом, мы можем повторить шаг для другой стороны кабеля.

Теперь кабель готов к использованию. Вы также можете протестировать кабель с помощью «Тестера кабеля LAN».

Обратите внимание:
С Auto-MDIX (средне зависимый кроссовер интерфейса) в ПК / материнской плате может использоваться прямой кабель или перекрестный кабель для соединения ПК-ПК.

Меню компьютерной сети ☰

Возможно, вам также понравится это прочитать…

Курс по компьютерным сетям

Учебное пособие по компьютерной сети

Как обжать F-разъем на коаксиальном кабеле

Дом
Учебный центр
Уголок с инструкциями
org/ListItem» itemscope=»» itemprop=»itemListElement»> Как обжать F-коннектор

BY: CableOrganizer

Следующие ниже шаги покажут вам, как обжать F-разъем на коаксиальном кабеле.

Шаг 1

Обрежьте кабель, как показано, с помощью инструмента для снятия изоляции. Обрежьте конец центрального проводника под углом 45 градусов.

Шаг 2

Отогните назад оплетку

* ПРИМЕЧАНИЕ: для кабеля с четырехугольным экраном отрежьте первую фольгу и отогните вторую оплетку.

Шаг 3

Наденьте соединитель на кабель, скручивая по часовой стрелке и против часовой стрелки, пока диэлектрик кабеля не будет на одном уровне с лицевой стороной оправки соединителя.

Шаг 4

Убедитесь, что матричная головка «F» находится в обжимном инструменте.

Шаг 5

Вставьте кабель и разъем в обжимной инструмент

* ПРИМЕЧАНИЕ. Для прямоугольного и розеточного разъема не используйте штамповочную головку.

Шаг 6

Сжимаемая ручка. Обжимной инструмент имеет трещотку и отключается, когда сжатие завершится.

Шаг 7

Снимите разъем и кабель с инструмента и потяните (30 фунтов), чтобы обеспечить надлежащее соединение.
