Гигабитный Wi-Fi в России / Блог компании Cisco / Хабр
Недавний анонс о выделении дополнительных частот 5650–5850 МГц для внутриофисного использования сетями Wi-Fi обрадовал нас новыми возможностями, открывшимися перед пользователями беспроводных сетей.
Почти год назад Приказ Минкомсвязи № 129 от 22.04.2015 снял ограничение для оборудования стандарта 802.11ас на использование каналов 80 и 160МГц, однако выделенный под эти решения спектр не позволял получать максимальные скорости.
В ожидании публикации Решения ГКРЧ разберемся в данном вопросе.

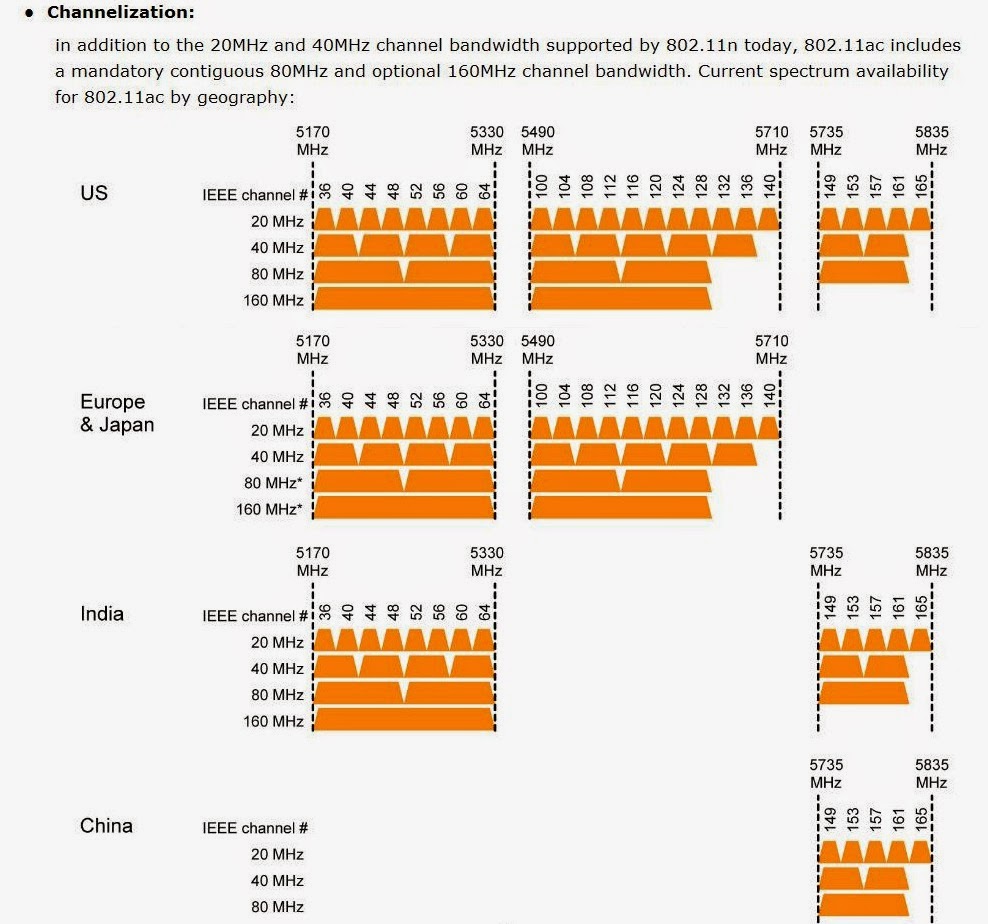

Картинка выше отражает ситуацию в диапазоне 5ГГц в США. Что же в России?
В соответствии со стандартом Wi-Fi 802.11ас использует диапазон 5ГГц. В России с ноября 2014 года (Решение ГКРЧ 14-29-01 от 20.11.2014) для внутриофисного использования технологией Wi-Fi определен диапазон 5150-5350 МГц или 8 каналов по 20МГц (каналы 36-64). Диапазон же 5650-5825 МГц (каналы 132-161) открыт для воздушных судов, находящихся в полете на высоте не ниже 3000 м.
Новое Решение ГКРЧ вдвое увеличивает диапазон, доступный для Wi-Fi внутри помещений.
Одновременно для диапазонов 5150–5350 МГц и 5650–5850 МГц (каналы 36-64, 132-165) анонсирована повышенная вдвое допустимая мощность излучения: теперь она составляет 10 мВт на 1 МГц. Для широких каналов в 80 и 160МГц существующее ограничение в 5 мВт/МГц означало довольно низкую ЭИИМ на точках доступа.
Но и для сетей 802.11n, использующих каналы 20 и 40МГц дополнительная мощность – это улучшение для промышленных и складских помещений с высокими потолками, и металлическими конструкциями, в которых требовались узконаправленные антенны, дающие большое фокусирование сигнала и не укладывающиеся в ограничение по ЭИИМ в 200мВт.
802.11ас позволяет использование каналов 20, 40, 80 и 160 МГц. При этом каналы в 20, 40 и 80 МГц используют непрерывный диапазон, а для канала в 160МГц могут суммироваться 2 по 80МГц. Скорости передачи изменяются соразмерно ширине канала. В 200МГц доступного ранее спектра укладывается всего один канал шириной 160МГц, что делает невозможным создание сплошного покрытия гигабитным Wi-Fi с максимальными характеристиками. Хорошей практикой является использование 3х частотных каналов для создания непрерывного покрытия. Соседние точки должны настраиваться на разные каналы чтобы не создавать внутриканальных помех. При высоком уровне помех соотношение сигнал-шум снижается, а оно является основным фактором при выборе скорости подключения точки доступа и клиентского устройства.
В текущей ситуации для создания сети гигабитного Wi-Fi внутри помещений в России доступно 8/4/2/1 канал по 20/40/80/160МГц. Для сравнения в США сейчас в 5ГГц доступно 22/10/5/1 канала по 20/40/80/160МГц. Идут работы по увеличению доступного спектра до 34/16/8/3 каналов.
После опубликования нового Решения ГКРЧ у нас будет 17/8/4/2 канала по 20/40/80/160МГц. Теперь появляются интересные варианты радиопланирования сети 802.11ас.
Доступные скорости передачи 802. 11ас в сравнении с 802.11n в зависимости от ширины канала, количества пространственных потоков, поддерживаемых клиентом, и скорости подключения представлены ниже:
В соответствии со стандартом точки доступа 802.11ас поддерживают до 8 пространственных потоков (ПП). При этом клиентские устройства на практике пока ограничены 3 пространственными потоками. Дополнительные пространственные потоки на точке доступа существуют для реализации MU-MIMO – ключевой инновации 802.11ас. Это революционное изменение поколебало принцип, незыблемо существовавший много лет, определяющий коммуникацию с одним клиентом в единицу времени. Способность одновременно подключаться к нескольким клиентам (до 4х в теории) позволяет сразу в несколько раз увеличить суммарную скорость передачи в Wi-Fi сети. Данный метод сложен в реализации, работает не всегда, т.к. устройства должны быть расположены «удобно» для точки доступа, однако его реализация вознаграждает существенным увеличением пропускной способности.
Представим максимальный сценарий, в котором точка и клиенты используют канал в 160МГц, радиосреда идеальна, клиенты находятся в пределах 2-3м от точки доступа для использования 256-QAM, они удобно расположены для MU-MIMO. Для максимизации суммарной пропускной способности один из клиентов поддерживает 4 пространственных потоков (например, это точка доступа). В такой комбинации теоретически мы можем получить растиражированные 6.9ГБ/с:
— 1 клиент с 4ПП – 3.47Гб/с
— 1 клиент с 2ПП – 1.73Гб/с
— 2 клиента с 1ПП – по 867Мб/с
Конечно, этот сценарий нереализуем в жизни. Помимо указанных выше факторов мы столкнемся с тем, что клиентские устройства не поддерживают 160МГц, они выбирают сниженное количество пространственных потоков в режиме работы от батареи, в радиоэфире есть помехи, а также подключаются клиенты с поддержкой предыдущих стандартов. Кроме того функционал MU-MIMO дает преимущество лишь при передаче от точки доступа к устройствам, а от устройств к точке подключение идет по очереди, как и раньше. Созданные группы устройств MU-MIMO будут делить между собой эфирное время, поэтому на одну группу получить всю пропускную способность не получится при наличии хотя бы еще одного клиента в сети.
Метод сложения в данном случае подходит лишь для получения красивой надписи на коробке, украшенной логотипом вендора.
Ввиду отсутствия пока клиентских устройств с поддержкой полосы в 160МГц наиболее частым сценарием до их появления будет использование каналов по 80МГц. Выделенный спектр позволяет нам использовать целых 4 канала по 80МГц. Зачем четвертый?
В новых точках доступа Cisco Aironet серии 2800 и 3800, анонсированных на в феврале на Cisco Live в Берлине, есть интересный функционал, который позволяет утилизировать «избыточные» каналы для еще большего увеличения пропускной способности в сети.
Функционал Flexible Radio Assignment (FRA) или Гибкое назначение радио сделает беспроводную сеть еще производительнее. Сеть Wi-Fi на таком оборудовании может решать как использовать имеющиеся 2 радио – в обычном режиме на 2.4 и 5ГГц или оба радио в 5ГГц для повышения емкости сети, обнаружив что все устройства в сети поддерживают оба диапазона. В таком сценарии сеть достигает пика производительности передавая до 5.2Гб/с при каналах в 160МГц. Сеть может также решить, что в текущей загрузке ее емкость избыточна и она из точек доступа должна перейти в режим прослушивания эфира для обеспечения высокого уровня безопасности. Но в тот момент, когда нагрузка возрастет эта точка доступа может быть снова переведена в режим обслуживания клиентов.
Еще один интересный вариант использования преимуществ Гибкого назначения радио – группирование клиентов на одном из пятигигагерцовых радио по признаку удаленности от точки доступа. Известен эффект снижения общей производительности беспроводной сети при существенном удалении клиента от его точки доступа. Уровень сигнала от клиента становится низким, передача идет на минимальной скорости и требует ретрансляций. Эти операции занимают эфирное время, оставляя меньше времени на передачу данных клиентов, находящихся рядом и подключенных на максимальных скоростях. Сконвертировав одно из радио в макро-ячейку для подключения удаленных клиентов, а второе в микро-ячейку для подключения сидящих рядом мы даем высокую производительность клиентам подключенным на высоких скоростях, в то же время не отказывая в покрытии удаленным устройствам. В таком варианте появляется новый тип роуминга — внутри одной точки доступа.
Реален ли сценарий? В образовательном сегменте, где молодые люди приносят новые устройства, в офисной среде, где работники умственного труда в основном используют топовую линейку смартфонов – да, абсолютно.
Нужны ли такие скорости?
В соответствии с последним Visual Networking Index в период 2015-2020 годы мобильный трафик вырастет в 10 раз, при этом соразмерно вырастет трафик выводимый в Wi-Fi сети с мобильных устройств. Количество хотспотов Wi-Fi в России вырастет в 90 раз.
Сети, планируемые без учета этого роста, могут потребовать модернизации уже через пару лет.
Точки доступа 2800 и 3800 – это флагманские в Wi-Fi линейке Cisco, обладающие максимальной производительностью и функционалом. Первые коммерческие поставки этих продуктов ожидаются в мае. В России эти точки доступа можно будет заказать в августе 2016 года.
Материалы
— Вэбинар «Различия 802. 11ас и 802.11n»
— 802.11ac: The Fifth Generation of Wi-Fi Technical White Paper
— Решение ГКРЧ 14-29-01 от 20.11.2014
— Приказ Минкомсвязи№ 129 от 22.04.2015
— подкаст “No Strings Attached Show – Networking Without Strings” с менеджерами Cisco по разработке точек доступа серии 2800 и 3800 Brian Levin и Mark Denny
— Cisco Aironet 2800 Series Access Points Data Sheet
— Cisco Aironet 3800 Series Access Points Data Sheet
D-Link
Вопрос: Каков порядок использования частоты 5 ГГц в России ?
Ответ:
В соответствии с действующим законодательством, регламентирующим порядок использования радиочастотного ресурса в России, можно выделить два типа оборудования беспроводного доступа. Для каждой из групп характерны свои особенности использования радиочастотного ресурса в полосах частот 5150-5350 МГц и 5650-6425 МГц и свой порядок получения разрешительных документов.
Внутриофисные системы беспроводной передачи данных:
-
Решение ГКРЧ от 7 мая 2007 г. № 07-20-03-001 «О выделении полос радиочастот устройствам малого радиуса действия» -
Решение ГКРЧ от 29 февраля 2016 г. № 16-36-03 «О внесении изменений в решение ГКРЧ от 7 мая 2007 г. № 07-20-03-001 «О выделении полос радиочастот устройствам малого радиуса действия»
Данные Решения ГКРЧ позволяют использовать оборудование беспроводных локальных сетей малого радиуса действия стандартов IEEE 802.11а, 802.11n, 802.11ac внутри закрытых помещений в полосах частот 5150-5350 МГц и 5650-5850 МГц без оформления отдельных решений ГКРЧ и разрешений на использование радиочастот или радиочастотных каналов при условии соответствия параметров устройств характеристикам, указанным в этих нормативных актах. При этом пользователи должны осуществить регистрацию своих беспроводных устройств, работающих в полосах частот 5250-5350 МГц, 5650-5850 МГц в установленном в Российской Федерации порядке. При использовании устройств в диапазоне 5150-5250 МГц регистрация не требуется.
Уличные сети беспроводной передачи данных:
-
Решение ГКРЧ от от 15 июля 2010 г. N 10-07-02 «Об использовании полос радиочастот 5150-5350 МГц и 5650-6425 МГц радиоэлектронными средствами фиксированного беспроводного доступа»
Данное Решение ГКРЧ требует получения в установленном порядке разрешения на использование радиочастот или радиочастотных каналов на основании заключения экспертизы о возможности использования заявленных РЭС и их электромагнитной совместимости (ЭМС) с действующими и планируемыми для использования РЭС. Также необходимо осуществлять регистрацию РЭС фиксированного беспроводного доступа в установленном порядке.
Доступные каналы в диапазоне 5 ГГц – Keenetic
Существует особенность использования ширины канала 160 МГц в сети Wi-Fi 5 ГГц: когда включена ширина канала 160 МГц, то фактически существует всего 2 непрерывных блока каналов, которые реально могут быть использованы — это каналы с 36 по 64 и с 100 по 128 (например, доступны с кодом страны Швейцария). Так как большая ширина канала подразумевает, что устройство займет блок каналов целиком, смысл автовыбора канала в настройках сети Wi-Fi роутера полностью теряется.
Если роутер выбирает, например 149 канал, непрерывный блок каналов использовать не получается и роутер переходит в режим 80-plus-80, беря 2 блока каналов из разных частей спектра. Этот режим не все клиенты могут использовать эффективно.
Аналогичная таблица для России:
TIP: Совет: Если устройств с поддержкой ширины 160 МГц у вас нет, лучше исключить её использование, и установить значение 20/40/80. Если же вам нужно использовать ширину 160 МГц, установите вручную номер канала 36, т.к. такая ширина подразумевает, что клиент занимает весь блок каналов 36-64 целиком.
Также есть особенность использования 144 канала в диапазоне 5 ГГц: его не все устройства поддерживают, поэтому он исключен из автовыбора канала на роутере.
Если оборудование не умеет видеть узкий 144 канал (20 МГц), оно также не сможет видеть более широкие блоки каналов (40 МГц, 80 МГц), в которые входит этот 144 канал.
Канал 144 с шириной 20 МГц был ранее добавлен в официальную спецификацию стандарта IEEE 802.11ac (Wi-Fi 5). Позже в стандарт была добавлена поддержка широкого блока каналов 132-144 (40 МГц, 80 МГц). Но большинство старых клиентов 802.11a и 802.11n не поддерживают работу с каналом 144. Такие клиенты будут использовать ширину 20 МГц для каналов 132, 136, 140 (для 802.11n 5 ГГц) и ширину 40 МГц для блока каналов 132+136.
В настоящий момент ещё много устройств, которые соответствуют старым спецификациям FCC и не умеют работать с каналом 144. Каналы 144 (20 МГц), 143 (40 МГц) и 138 (80 МГц) часто не могут быть использованы.
Также рекомендуем ознакомиться с инструкцией «Мобильное устройство не подключается или не видит сеть Wi-Fi 5 ГГц?».
5 GHz & WiFi
У меня в доме навалом соседских вай-фай точек на частоте 2,4 ГГц, как известно, на этой частоте доступны только три или четыре непересекающихся диапазона (в зависимости от страны), кроме того, на этой же частоте работает Блютус и шумят микроволновки.
Я долгое время думал, что диапазон 5 ГГц для беспроводных сетей в России к использованию запрещён. Собственно, так и было, но два года назад ситуация изменилась — вступило в действие решение ГКРЧ от 15 июля 2010 г. № 10-07-02, пункт №2 которой гласит:
Выделить полосы радиочастот 5150-5350 МГц и 5650-6425 МГц для применения на территории Российской Федерации РЭС фиксированного беспроводного доступа юридическими и физическими лицами без оформления отдельных решений ГКРЧ для каждого конкретного юридического или физического лица.
Сегодня я приобрёл вай-фай точку Apple AirPort Extreme, временно соединил её со старой точкой (у ЭирПорта нет DSL-модема внутри, но в понедельник меня будут переключать на оптику-до-дома, в квартиру будет идти Эзернет).
Отличная штука, кстати — конфигурируется не через веб-интерфейс, а через простую и удобную утилиту AirPort (на «Маке» она уже есть, под Виндоуз надо скачать).
Интересно как Эпл заботится о своих клиентах — при настройке пятигигагерцовой точки позволяет выбрать страну, чтобы автоматически настоить каналы, которые разрешены (в разных странах разрешены разные каналы и способы кодирования).
Например, как я процитировал выше, в России разрешены частоты 5150—5350 и 5650—6425 МГц, что соответствует 34—64 и 132—165 каналам на пятигигагерцовом диапазоне вай-фая.
ЭйрПорт поддерживает одновременно точку на 2,4 ГГц (шириной в 20 МГц) и на 5 ГГц (шириной в 40 МГц), так что у меня теперь в квартире аж три точки — старая «WiMAX» и две новых — Villarriba (2,4 ГГц) и Villabajo (5 ГГц). Мой смартфон Nexus One и Nexus S жены, а так же принтер не работают на пяти гигагерцах, так что «старая» частота пригодится.
Скорость сильно выросла, особенно в отдалённых точках квартиры.
Список каналов WLAN — List of WLAN channels
Статья со списком Википедии
Доступ к каналам WLAN (беспроводной локальной сети) часто осуществляется с использованием протоколов IEEE 802. 11 , и оборудование, которое делает это, продается в основном под торговой маркой Wi-Fi . Другое оборудование также имеет доступ к тем же каналам, например Bluetooth . Радиочастотный (RF) спектр жизненно важен для инфраструктуры беспроводной связи.
Стандарт 802.11 обеспечивает несколько различных радиочастотных диапазонов для использования в Wi-Fi связи: 900 МГц , 2,4 ГГц, 3,6 ГГц, 4,9 ГГц, 5 ГГц, 5,9 ГГц и 60 ГГц групп не . Каждый диапазон разделен на множество каналов . В стандартах каналы пронумерованы с интервалом 5 МГц в пределах диапазона (за исключением диапазона 60 ГГц, где они разнесены на 2,16 ГГц), и номер относится к центральной частоте канала. Хотя каналы пронумерованы с интервалом 5 МГц, передатчики обычно занимают не менее 20 МГц, а стандарты позволяют объединять каналы вместе для формирования более широких каналов для большей пропускной способности. Они также пронумерованы центральной частотой связанной группы.
Страны применяют свои собственные правила к разрешенным каналам, разрешенным пользователям и максимальным уровням мощности в этих частотных диапазонах. В ISM — диапазоне диапазоны также часто используются.
900 МГц (802.11ah)
802.11ah работает в нелицензированных диапазонах субгигагерц . Каждый регион мира поддерживает разные поддиапазоны, а количество каналов зависит от начальной частоты поддиапазона, которому он принадлежит. Таким образом, нет глобального плана нумерации каналов, и номера каналов несовместимы между регионами мира (и даже между поддиапазонами одного региона мира).
Следующие поддиапазоны определены в спецификациях 802.11ah :
Область, край | Поддиапазон (МГц) | Полоса пропускания (МГц) |
---|---|---|
Австралия | 915–920 | 1, 2, 4 |
920–928 | 1, 2, 4, 8 | |
Китай | 755–779 | 1 |
779–787 | 1, 2, 4, 8 | |
Европа | 863–868 | 1, 2 |
Япония | 916,5–927,5 | 1 |
Корея | 917,5–923,5 | 1, 2, 4 |
Новой Зеландии | 915–924 | 1, 2, 4, 8 |
924–928 | 1, 2, 4 | |
Сингапур | 866–869 | 1, 2 |
920–925 | 1, 2, 4 | |
Соединенные Штаты Америки | 902–904 | 1, 2 |
904–920 | 1, 2, 4, 8, 16 | |
920–928 | 1, 2, 4, 8 |
2,4 ГГц (802.
11b / g / n / ax)
Четырнадцать каналов обозначены в диапазоне 2,4 ГГц, отстоящих друг от друга на 5 МГц, за исключением промежутка 12 МГц перед каналом 14.
Канал | F 0 (МГц) | Частотный диапазон (МГц) | Северная Америка | Япония | Большая часть мира |
---|---|---|---|---|---|
0 1 | 2412 | 2401–2423 | да | да | да |
0 2 | 2417 | 2406–2428 | да | да | да |
0 3 | 2422 | 2411–2433 | да | да | да |
0 4 | 2427 | 2416–2438 | да | да | да |
0 5 | 2432 | 2421–2443 | да | да | да |
0 6 | 2437 | 2426–2448 | да | да | да |
0 7 | 2442 | 2431–2453 | да | да | да |
0 8 | 2447 | 2436–2458 | да | да | да |
0 9 | 2452 | 2441–2463 | да | да | да |
10 | 2457 | 2446–2468 | да | да | да |
11 | 2462 | 2451–2473 | да | да | да |
12 | 2467 | 2456–2478 | Нет кроме CAN | да | да |
13 | 2472 | 2461–2483 | Нет | да | да |
14 | 2484 | 2473–2495 | Нет | Только 11b | Нет |
Страны применяют свои собственные правила излучения радиочастот к допустимым каналам, разрешенным пользователям и максимальным уровням мощности в этих частотных диапазонах. Операторы сети должны проконсультироваться со своими местными властями, так как эти правила могут быть устаревшими, поскольку они могут быть изменены в любое время. Большая часть мира разрешит первые тринадцать каналов в спектре.
Чтобы гарантировать отсутствие помех ни при каких обстоятельствах, протокол Wi-Fi требует разделения каналов от 16,25 до 22 МГц (как показано ниже). Оставшийся промежуток 2 МГц используется в качестве защитной полосы, чтобы обеспечить достаточное ослабление по краю полосы. Этот защитный диапазон в основном используется для поддержки старых маршрутизаторов с модемными наборами микросхем, склонными к полной занятости канала, поскольку большинство современных модемов Wi-Fi не подвержены чрезмерной занятости каналов. В ситуациях с шириной канала 22 МГц имеется свободный / неиспользуемый спектр 3 МГц между НЕ перекрывающимися каналами, это называется не защитной полосой, а разносом каналов.
Графическое представление перекрывающихся каналов 20 МГц в диапазоне 2,4 ГГц
В то время как перекрывающиеся частоты могут быть настроены в месте, обычно работает, это может вызвать помехи, приводящие к замедлению, иногда серьезному, особенно при интенсивном использовании. Определенные подмножества частот могут использоваться одновременно в любом месте без помех (см. Схемы для типичных распределений):
Большинство стран Графическое представление каналов беспроводной локальной сети в диапазоне 2,4 ГГц. Обратите внимание, что «канал 3» на диаграмме 40 МГц выше часто обозначается номерами каналов 20 МГц «1 + 5» или «1» с «+ верхний» или «5» с «+ нижний» в интерфейсах маршрутизатора и «11». «как» 9 + 13 «или» 9 «с» + верхний «или» 13 «с» + нижний »
Северная Америка Графическое представление каналов беспроводной локальной сети в диапазоне 2,4 ГГц. Обратите внимание, что «канал 3» на диаграмме 40 МГц выше часто обозначается номерами каналов 20 МГц «1 + 5» или «1» с «+ верхним» или «5» с «+ нижним» в интерфейсах маршрутизатора.
Однако точный интервал, необходимый, когда передатчики не размещены в одном месте, зависит от протокола, выбранной скорости передачи данных, расстояний и электромагнитной среды, в которой используется оборудование.
Общий эффект состоит в том, что при значительном перекрытии между передатчиками соседних каналов они часто создают помехи друг другу. Однако использование каждого четвертого или пятого канала, оставляя три или четыре канала свободными между используемыми каналами, может вызвать меньше помех, чем совместное использование каналов, и более узкий интервал все же может использоваться на больших расстояниях.
3,65 ГГц ( 802.11y )
Если не указано иное, вся информация взята из Приложения J IEEE 802.11y-2008.
Этот диапазон задокументирован как разрешенный только как лицензированный диапазон.
Диапазон 40 МГц доступен в диапазоне 3655–3695 МГц. Его можно разделить на восемь каналов по 5 МГц, четыре канала по 10 МГц или два канала по 20 МГц следующим образом:
Канал | Частота (МГц) | Северная Америка | ||
---|---|---|---|---|
5 МГц | 10 МГц | 20 МГц | ||
131 | 3657,5 | да | Нет | Нет |
132 | 3660,0 | Нет | да | |
3662,5 | да | Нет | ||
133 | 3665,0 | Нет | да | |
Нет | ||||
3667,5 | да | Нет | ||
134 | 3670,0 | Нет | да | |
3672,5 | да | Нет | ||
135 | 3675,0 | Нет | ||
Нет | Нет | |||
3677,5 | да | |||
136 | 3680,0 | Нет | да | |
3682,5 | да | Нет | ||
137 | 3685,0 | Нет | да | |
Нет | ||||
3687,5 | да | Нет | ||
138 | 3690,0 | Нет | да | |
3692,5 | да | Нет |
5,0 ГГц ( 802.
11j ) WLAN
В Японии 100 МГц в диапазоне от 4900 до 5000 МГц может использоваться как для внутреннего, так и для наружного подключения, начиная с 2002 года [требуется регистрация]. Первоначально для использования также был доступен другой спектр 5030–5091 МГц, однако он был переназначен и не может использоваться после 2017 года.
50 МГц в диапазоне от 4940 до 4990 МГц (каналы WLAN 20–26) используются органами общественной безопасности в США. В этом спектральном пространстве выделены два неперекрывающихся канала шириной 20 МГц. Чаще всего используются каналы 22 и 26.
5 ГГц или 5,9 ГГц (802.11 a / h / j / n / ac / ax )
Текст | Смысл |
---|---|
да | МОЖЕТ использоваться без ограничений. |
Нет | НЕ ДОЛЖЕН использоваться. |
В помещении | ДОЛЖЕН использоваться только в помещении. |
DFS | ДОЛЖЕН использоваться с DFS независимо от того, внутри или снаружи. |
SRD | ДОЛЖЕН соответствовать требованиям SRD независимо от того, внутри или снаружи помещения. |
В помещении / DFS | ДОЛЖЕН использоваться с DFS и только в помещении. |
В помещении / TPC | ДОЛЖЕН использоваться с TPC и только в помещении. |
DFS / TPC | ДОЛЖЕН использоваться с DFS и TPC . |
DFS / TPC + SRD | ДОЛЖЕН использоваться с DFS , TPC и соответствовать требованиям SRD. |
В помещении / DFS / TPC | ДОЛЖЕН использоваться с DFS , TPC и только в помещении. |
необходима регистрация | ДОЛЖЕН использоваться только после регистрации. |
Неизвестный | Информация недоступна или не определена. |
Примечания: RFC 2119 , RFC 854 |
Соединенные Штаты
Источник:
В 2007 году Федеральная комиссия связи ( США ) начала требовать, чтобы устройства, работающие в диапазонах 5,250–5,350 ГГц и 5,470–5,725 ГГц, использовали возможности динамического выбора частоты (DFS) и управления мощностью передачи (TPC). Это сделано для того, чтобы избежать помех для метеорологических радаров и военных приложений. В 2010 году FCC дополнительно разъяснила использование каналов в диапазоне 5,470–5,725 ГГц, чтобы избежать помех TDWR , типу системы метеорологического радара. На языке FCC эти ограничения теперь собирательно именуются «Старыми правилами». 10 июня 2015 года FCC утвердила «новый» набор правил для работы устройств с частотой 5 ГГц (называемый «Новые правила»), который добавляет идентификаторы каналов 160 и 80 МГц и повторно включает ранее запрещенные каналы DFS в публикации № 905462. Эта публикация FCC исключает возможность для производителей поэтапно утверждать или модифицировать устройства в соответствии со Старыми правилами; Новые правила применяются при любых обстоятельствах со 2 июня 2016 года.
Источник: «Чтобы удовлетворить растущий спрос на Wi-Fi и другие нелицензированные услуги, новые правила FCC сделают 45 мегагерц из диапазона 5,9 ГГц доступным для нелицензионного использования. Воздействие этого спектра будет еще больше усилено тем фактом, что он находится рядом к существующему диапазону Wi-Fi, который в сочетании с 45 мегагерцами, доступными сегодня, будет поддерживать новейшие широкополосные приложения. Эти высокопроизводительные каналы — до 160 мегагерц в ширину — обеспечат гигабитное подключение к Wi-Fi для школ, больниц и т. д. малый бизнес и другие потребители. В Отчете и Приказе приняты технические правила, позволяющие немедленно обеспечить полную мощность в помещении без лицензии в нижней части диапазона 45 мегагерц, а также возможности для нелицензированного использования вне помещений на согласованной основе при определенных обстоятельствах. согласно новым правилам, ИТС-сервисы должны будут освободить нижние 45 мегагерц диапазона в течение одного года ».
Германия
Германии также требуются возможности DFS и TPC на частотах 5,250–5,350 ГГц и 5,470–5,725 ГГц; кроме того, частотный диапазон 5,150–5,350 ГГц разрешен только для использования внутри помещений, оставляя только 5,470–5,725 ГГц для использования вне помещений и внутри помещений.
Поскольку это имплементация Правил ЕС 2005/513 / EC в Германии, аналогичные правила следует ожидать во всем Европейском Союзе.
Европейский стандарт EN 301 893 охватывает работу в диапазоне 5,15–5,725 ГГц, и с 23 мая 2017 года была принята версия 2.1.1.
Австрия
Австрия приняла Решение 2005/513 / EC непосредственно в национальном законодательстве. Применяются те же ограничения, что и в Германии, только 5,470–5,725 ГГц разрешено использовать на открытом воздухе и в помещении.
Южная Африка
Источник для Южной Африки:
Япония
Использование в Японии беспроводных каналов шириной 10 и 20 МГц и шириной 5 ГГц кодифицировано в документе STD-T71 Ассоциации радиопромышленников и предприятий (ARIB), Система широкополосной связи с мобильным доступом (CSMA) . Дополнительные спецификации правил, касающиеся распределения каналов 40, 80 и 160 МГц, были приняты Министерством внутренних дел и связи Японии .
Бразилия
В Бразилии использование TPC в диапазоне 5,150–5,725 ГГц не является обязательным. DFS требуется только в диапазоне 5,470–5,725 ГГц.
Австралия
По состоянию на 2015 год для некоторых австралийских каналов требуется использование DFS (значительное изменение по сравнению с правилами 2000 года, которые разрешили работу с более низким энергопотреблением без DFS). В соответствии с AS / NZS 4268 B1 и B2 передатчики, предназначенные для работы в любой части диапазонов 5250–5350 ГГц и 5470–5725 ГГц, должны реализовывать DFS в соответствии с разделами 4.7 и 5.3.8 и Приложением D стандарта ETSI EN 301 893 или альтернативно. в соответствии с параграфом 15.407 (h) (2) FCC. Также в соответствии с AS / NZS 4268 B3 и B4 передатчики, предназначенные для работы в любой части диапазонов 5250–5350 МГц и 5470–5725 МГц, должны реализовывать TPC в соответствии с разделами 4. 4 и 5.3.4 ETSI EN 301 893 или, альтернативно, в соответствии с с параграфом 15.407 (h) (1) FCC.
Новая Зеландия
Регулирование Новой Зеландии отличается от австралийского.
Сингапур
Сингапур нормативно — IMDA требует DFS и TPC возможности на 5.250-5.350 ГГц выше 100 мВт ЭИИМ и ниже или равной 200 мВт ЭИИМ, требует возможности DFS на 5.250-5.350 ГГц ниже или равна 100 мВт ЭИИМ и требует DFS и TPC возможности по 5,470–5,725 ниже или равно 1000 мВт EIRP. Эксплуатация 5,725–5,850 ГГц выше 1000 мВт и ниже или равна EIRP 4000 мВт должна быть утверждена в исключительных случаях.
Южная Корея
В Южной Корее публичные уведомления есть у Министерства науки и информационных технологий. 신고 하지 아니하고 개설 할 수 있는 무선국 용 무선 설비 의 기술 기준 , Технический стандарт на радиооборудование для радиостанций, которое может быть открыто без отчетности. Они разрешили полосу пропускания канала 160 МГц с 2018-6-27.
Китай
Китайский MIIT расширил разрешенные каналы с 31 декабря 2012 года, добавив UNII-1, 5150–5250 ГГц, UNII-2, 5250–5350 ГГц (DFS / TPC), аналогично европейским стандартам EN 301. 893 V1.7.1.
Индонезия
Индонезия разрешает использование частот 5,150–5,250 ГГц и 5,250–5,350 ГГц для использования внутри помещений с максимальной EIRP 200 мВт и частотой 5,725–5,825 ГГц с максимальной EIRP 4000 мВт для наружного применения и 200 мВт для внутреннего использования.
5,9 ГГц (802.11p)
802.11p поправка опубликован 15 июля 2010 года, указывает WLAN в лицензированном диапазоне 5,9 ГГц (5.850-5.925 ГГц).
6 ГГц (802.11ax)
Соединенные Штаты
23 апреля 2020 года FCC проголосовала за и ратифицировала Отчет и Распоряжение о выделении 1,2 ГГц нелицензированного спектра в диапазоне 6 ГГц (5,925–7,125 ГГц) для использования Wi-Fi.
Wi-Fi Alliance ввел термин «Wi-Fi 6E» для идентификации и сертификации устройств Wi-Fi, которые поддерживают этот новый диапазон. Номера каналов будут определены группой задач IEEE 802.11ax.
Работа в помещении с низким энергопотреблением (LPI)
Группа | 20 МГц | 40 МГц | 80 МГц | 160 МГц |
---|---|---|---|---|
[У-НИИ] -5 | 24 | 12 | 6 | 3 |
У-НИИ-6 | 5 | 2,5 | 1,25 | 0,5 |
У-НИИ-7 | 17,5 | 8,75 | 4,25 | 2,25 |
У-НИИ-8 | 12,5 | 5,75 | 2,5 | 1,25 |
ОБЩИЙ | 59 | 29 | 14 | 7 |
Примечание. Частичные каналы обозначают каналы, которые перекрывают границы UNII, что разрешено при работе LPI на частоте 6 ГГц. Согласно предложенным номерам каналов граница U-NII-7 / U-NII-8 охватывает каналы 185 (20 МГц), 187 (40 МГц), 183 (80 МГц) и 175 (160 МГц). Граница U-NII-6 / U-NII-7 охватывает каналы 115 (40 МГц), 119 (80 МГц) и канал 111 (160 МГц).
Для использования в помещениях точки доступа ограничены максимальной EIRP 30 дБм и максимальной спектральной плотностью мощности 5 дБм / МГц. Они могут работать в этом режиме на всех четырех диапазонах У-НИИ (5,6,7,8) без использования автоматического согласования частот. Эти типы точек доступа не могут быть подключены к внешним антеннам.
Стандартная мощность
Группа | 20 МГц | 40 МГц | 80 МГц | 160 МГц |
---|---|---|---|---|
У-НИИ- 5 | 24 | 12 | 6 | 3 |
У-НИИ-6 | Не положено | |||
У-НИИ-7 | 17 | 8 | 3 | 1 |
У-НИИ-8 | Не положено | |||
ОБЩИЙ | 41 год | 20 | 9 | 4 |
Стандартные точки доступа к источнику питания разрешены внутри и вне помещений при максимальной EIRP 36 дБм в поддиапазонах U-NII-5 и U-NII-7 с автоматической координацией частот (AFC).
Устройства с очень низким энергопотреблением
В будущем FCC вынесет постановление в отношении третьего класса устройств с очень низким энергопотреблением, таких как точки доступа и приложения ближнего действия.
Клиентские устройства
Клиенты ограничены до 24 дБ ниже мощности точки доступа.
Европа
Ожидается, что Европейская комиссия примет решение о частоте 6 ГГц в начале 2021 года. В настоящее время ожидается, что правила ЕС разрешат работу только в диапазоне 5925–6425 МГц (соответствует полосе U-NII-5 США) маломощными внутри помещений и Устройства с очень низким энергопотреблением.
Группа | 20 МГц | 40 МГц | 80 МГц | 160 МГц |
---|---|---|---|---|
5925–6425 МГц | 24 | 12 | 6 | 3 |
объединенное Королевство
Ожидается, что британский OFCOM в целом будет соответствовать правилам ЕС.

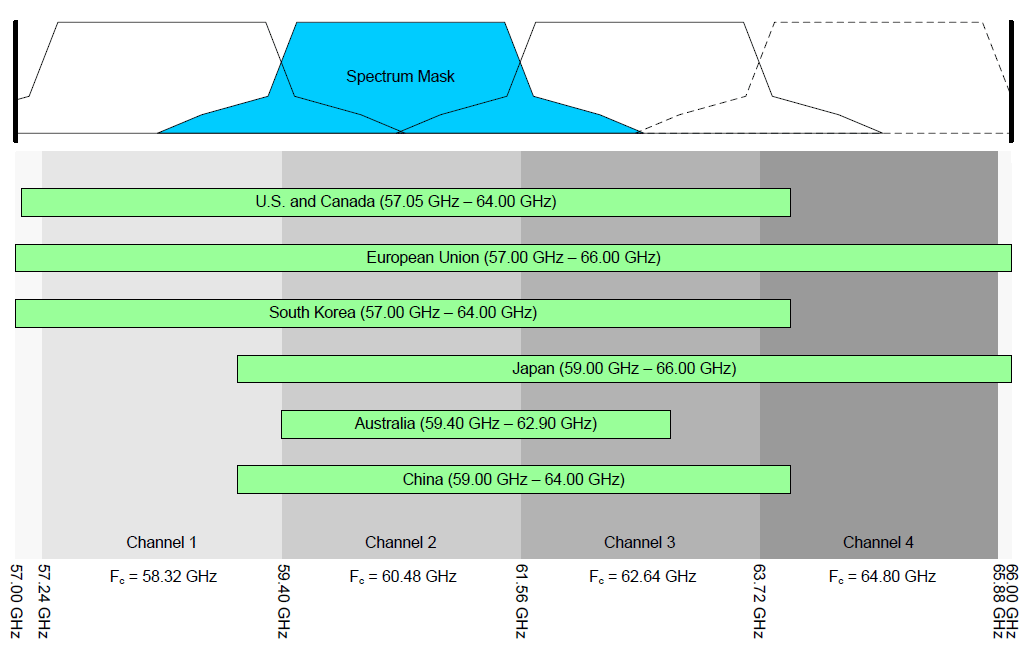

60 ГГц (802.11ad / ay)
802.11ad / ау , также известный как WiGig . Он работает в ISM-диапазоне 60 ГГц V- диапазона .
Канал | Центр (ГГц) | Мин. (ГГц) | Максимум. (ГГц) | BW (ГГц) |
---|---|---|---|---|
1 | 58,32 | 57,24 | 59,40 | 2,16 |
2 | 60,48 | 59,40 | 61,56 | |
3 | 62,64 | 61,56 | 63,72 | |
4 | 64,80 | 63,72 | 65,88 | |
5 | 66,96 | 65,88 | 68,04 | |
6 | 69,12 | 68,04 | 70,20 |
Большинство оригинальных продуктов на базе чипсетов 802.11ad используют только каналы 1–4.
Из этой схемы каналов есть некоторые исключения. B В США работа 802.11 на каналах 12 и 13 разрешена в условиях низкого энергопотребления. Полоса частот 2,4 ГГц, часть 15 в США, позволяет работать с расширенным спектром, пока полоса пропускания сигнала 50 дБ находится в диапазоне 2400–2483,5 МГц, который полностью охватывает оба канала 12 и 13. Документ Федеральной комиссии по связи (FCC) поясняет, что запрещен только канал 14 и что маломощные передатчики с антеннами с низким коэффициентом усиления могут законно работать в каналах 12 и 13. Каналы 12 и 13, однако, обычно не используются, чтобы избежать любых потенциальных помех на соседней ограниченной частоте. полоса 2483,5–2 500 МГц, на которую распространяются строгие ограничения на излучение, установленные в 47 CFR § 15.205. Согласно недавнему приказу FCC 16-181, «авторизованное устройство точки доступа может работать только в диапазоне 2483,5–2495 МГц, когда оно работает под управлением Операционного центра сети Globalstar, а клиентское устройство может работать только в 2483,5–2495. «FCC 16-181» (PDF) . apps.fcc.gov . 23 декабря 2016 . Проверено 22 февраля 2017 года .
дальнейшее чтение
В России можно будет строить «сельский Wi-Fi» без всяких разрешений
, Текст: Игорь Королев
Госкомиссия по радиочастотам готовится обеспечить запуск сетей стандарта Wi-Fi5 в сельской местности без дополнительных разрешений. Такое решение упростит «Ростелекому» оказание универсальных услуг связи со скоростями до 6,77 Гбит/с.
Больше свободы для сетей Wi-Fi5
Государственная комиссия по радиочастотам (ГКРЧ) на ближайшем заседании, намеченном на 14 октября 2019 г., рассмотрит вопрос об упрощении работы сетей беспроводного широкополосного доступа (БШД) в диапазонах 5,13-5,35 ГГц и 5,47-6,425 ГГц в сельской местности. Это следует из проекта решения комиссии, имеющегося в распоряжении CNews.
В обозначенных диапазонах частот работают сети стандарта 802.11ac, относящегося к семейству технологий Wi-Fi (так называемое 5 поколение — Wi-Fi5). Данные сети в базовом варианте — при использовании на приемном и передающем устройстве по одной антенне — обеспечивают скорость передачи данных до 433 Мбит/ c. Существуют модификации со скоростями до 6,77 Гбит/с при использовании восьми антенн на передающем устройстве и восьми на приемном (MU-MIMO).
Как сейчас ограничена работа сетей Wi-Fi5
В 2010 г. ГКРЧ уже решила, что в данных диапазонах сети БШД могут работать без оформления отдельных решений ГКРЧ для каждого юридического лица. При этом максимально допустимая мощность передатчиков должна составлять -10 дБВТ, а максимальная эффективная изотропно-излучаемая мощность (ЭИИМ) — 13 дБВТ. Также необходимо получение разрешений от Роскомнадзора на запуск радиоэлектронных средств (РЭС).
Госкомиссия по радиочастотам готовится обеспечить запуск сетей стандарта Wi-Fi5 в сельской местности без дополнительных разрешений
В 2015 г. Минкомсвязи предлагало обеспечить возможность работы сетей БШД в указанных диапазонах без получения разрешений на отдельные РЭС при максимальном ЭИММ 5 дБВТ. Однако не предложение не прошло из-за проблем с совместимостью с РЭС правительственной связи, работающим в данном диапазоне.
Почему потребовалось вмешательство Максима Акимова
В мае 2019 г. на совещания у вице-премьера Максима Акимова вновь был поднят вопрос об упрощении работы сетей БШД в диапазонах 5,13-5,35 ГГц и 5,47-6,425 ГГц. Было решено, что такого рода сети помогут обеспечить оказание универсальных услуг связи в сельской местности. Минкомсвязи было поручено проработать вопрос о работе даных сетей связи без получения разрешений на использование радиочастот при условии максимальной мощности передатчика 5 Вт.
В рамках исполнения поручения Акимова Минкомсвязи и подготовило нынешний проект решения ГКРЧ. Из него следует, что сети БШД в указанных диапазонах можно будет использовать без получения разрешений на использование радиочастот при условии применения их для оказания услуг связи в населенных пунктах с числом жителей до 500 человек.
Достаточно будешь лишь регистрация соответствующих РЭС. При этом максимальная ЭИИМ передатчика должна составлять не более 5 дБВт.
С 2014 г. единственным оператором универсального обслуживания в России является «Ростелеком». В рамках соответствующего контракта компания обязалась решить проблему цифрового неравенства — провести во все населенные пункты с числом жителей от 250 до 500 человек магистральные волоконно-оптические каналы со скоростью доступа 10 Мбит/с.
Также в обозначенной категории населенных пунктов должны устанавливаться точки доступа по технологии Wi-Fi. Сейчас рассматривает вопрос о включении в данную программу населенных пунктов с числом жителей от 100 до 250. В «Ростелекоме» не стали комментировать проект решения ГКРЧ до его принятия.
О выделении полос радиочастот устройствам малого радиуса действия (с изменениями на 10 марта 2017 года), Решение ГКРЧ при Мининформсвязи России от 07 мая 2007 года №07-20-03-001
О выделении полос радиочастот устройствам малого радиуса действия
(с изменениями на 10 марта 2017 года)
____________________________________________________________________
Документ с изменениями, внесенными:
решением ГКРЧ при Мининформсвязи России от 28 апреля 2008 года N 08-24-01-001;
решением ГКРЧ при Мининформсвязи России от 19 августа 2009 года N 09-04-07;
решением ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-02;
решением ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-09;
решением ГКРЧ при Мининформсвязи России от 29 октября 2010 года N 10-09-03;
решением ГКРЧ при Мининформсвязи России от 20 декабря 2011 года N 11-13-07-1;
решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8;
решением ГКРЧ при Мининформсвязи России от 19 декабря 2012 года N 12-16-09-7;
решением ГКРЧ при Минсвязи России от 24 мая 2013 года N 13-18-06-9;
решением ГКРЧ при Минкомсвязи России от 11 декабря 2013 года N 13-22-08;
решением ГКРЧ при Минкомсвязи России от 22 июля 2014 года N 14-26-12;
решением ГКРЧ при Минкомсвязи России от 20 ноября 2014 года N 14-29-01;
решением ГКРЧ при Минкомсвязи России от 10 февраля 2015 года N 15-30-07-5;
решением ГКРЧ при Минкомсвязи России от 30 июня 2015 года N 15-33-09;
решением ГКРЧ при Минкомсвязи России от 29 февраля 2016 года N 16-36-03;
решением ГКРЧ при Минсвязи России от 10 марта 2017 года N 17-40-06-3.
____________________________________________________________________
Рассмотрев обращение Министерства информационных технологий и связи Российской Федерации и заслушав сообщение Федерального государственного унитарного предприятия «Научно-исследовательский институт радио» (ФГУП НИИР) о выделении полос радиочастот устройствам малого радиуса действия, ГКРЧ отмечает.
Устройство малого радиуса действия — это техническое средство, предназначенное для передачи и (или) приема радиоволн на короткие расстояния. Данные устройства используются при условии, что они не создают помех другим радиоэлектронным средствам (РЭС) и не требует защиты от помех со стороны других РЭС. Полосы радиочастот, которые могут быть использованы устройствами малого радиуса действия, приведены в Таблице распределения полос частот между радиослужбами Российской Федерации. Вместе с тем, лишь незначительная часть общего радиочастотного спектра, распределенного для устройств малого радиуса действия, в настоящее время разрешено к использованию указанными устройствами. Это обусловлено отсутствием утвержденных ГКРЧ условий и единых регуляторных процедур использования полос радиочастот, рекомендованных для устройств малого радиуса действия.
В соответствии с решением ГКРЧ от 28.07.2003 N 28/3 ФГУП НИИР совместно с научно-исследовательскими учреждениями Минобороны России и заинтересованными организациями провели комплекс научно-исследовательских работ (далее — НИР), направленных на разработку условий использования различных полос радиочастот устройствами малого радиуса действия.
В ходе НИР выполнен анализ международного опыта регулирования использования радиочастотного спектра устройствами малого радиуса действия, обобщены результаты практического использования устройств малого радиуса действия в Российской Федерации, разработаны условия использования отдельных полос радиочастот новыми типами устройств малого радиуса действия: неспециализированными и индукционными устройствами, а также устройствами передачи данных и обнаружения передвижения.
Признавая важность расширения номенклатуры устройств малого радиуса действия, разрешенных для использования на территории Российской Федерации, а также принимая во внимание результаты исследований, ГКРЧ решила:
1. Выделить гражданам Российской Федерации и российским юридическим лицам полосы радиочастот, указанные в приложениях к настоящему решению ГКРЧ для разработки, производства и модернизации устройств малого радиуса действия при условии, что основные технические характеристики и типы разрабатываемых, производимых и модернизируемых устройств малого радиуса действия соответствуют основным техническим характеристикам и типам, указанным в приложениях к настоящему решению ГКРЧ, а также удовлетворяют требованиям, установленным ГОСТ Р 52459.3-2009 «Совместимость технических средств электромагнитная. Технические средства радиосвязи. Часть 3. Частные требования к устройствам малого радиуса действия, работающим на частотах от 9 кГц до 40 ГГц» и «Нормами 18-13. Радиопередающие устройства гражданского назначения. Требования на допустимые уровни побочных излучений. Методы контроля», утверждёнными решением ГКРЧ от 24 мая 2013 года N 13-18-03″.
(Пункт в редакции, введенной в действие решением ГКРЧ при Минкомсвязи России от 11 декабря 2013 года N 13-22-08.
2. Выделить физическим и юридическим лицам полосы радиочастот, указанные в приложениях к настоящему решению ГКРЧ, для применения устройств малого радиуса действия на территории Российской Федерации.
3. Использование указанных в приложениях к настоящему решению ГКРЧ полос радиочастот для применения устройств малого радиуса действия должно осуществляться без оформления отдельных решений ГКРЧ и разрешений на использование радиочастот или радиочастотных каналов для каждого конкретного пользователя при выполнении следующих условий:
— соответствия технических характеристик, условий использования и типов устройств малого радиуса действия основным техническим характеристикам, условиям использования и типам, указанным в приложениях к настоящему решению ГКРЧ;
— устройства малого радиуса действия не должны создавать недопустимых помех и не должны требовать защиты от помех со стороны радиоэлектронных средств, работающих в соответствии с Таблицей распределения полос частот между радиослужбами Российской Федерации;
— регистрации устройств малого радиуса действия в установленном в Российской Федерации порядке.
4. Ввоз из-за границы на территорию Российской Федерации конкретных типов устройств малого радиуса действия должен осуществляться в установленном порядке. При этом включение новых типов устройств малого радиуса в Перечень радиоэлектронных средств, разрешенных для ввоза на территорию Российской Федерации, должен осуществляется при наличии протоколов измерений, подтверждающих соответствие технических характеристик ввозимых устройств малого радиуса действия требованиям, установленным настоящим решением ГКРЧ, ГОСТ Р-51856 «Совместимость технических средств электромагнитная. Средства радиосвязи малого радиуса действия, работающие на частотах от 3 кГц до 400 ГГц. Требования и методы испытаний» и «Нормами 18-07. Радиопередающие устройства гражданского назначения. Требования на допустимые уровни побочных излучений. Методы контроля», утвержденными решением ГКРЧ от 12.02.2007 N 07-19-07-001″.
Протоколы испытаний (измерений) оформляются аккредитованными в установленном порядке в системе сертификации в области связи испытательными лабораториями (центрами) (абзац дополнительно включен решением ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-09).
5. Срок действия настоящего решения ГКРЧ до 01.05.2027.
(Пункт в редакции, введенной в действие решением ГКРЧ при Минсвязи России от 10 марта 2017 года N 17-40-06-3. — См. предыдущую редакция)
Приложение 1. Неспециализированные (любого назначения) устройства
Приложение 1
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(В редакции,
введенной в действие
решением ГКРЧ
при Мининформсвязи России
от 2 октября 2012 года N 12-15-08-8. —
См. предыдущую редакцию)
(с изменениями на 20 ноября 2014 года)
Неспециализированные (любого назначения) устройства — устройства малого радиуса общего применения, включая устройства дистанционного управления и передачи телеметрии, телеуправления, сигнализации, передачи данных и других подобных передач.
Основные технические характеристики и условия использования неспециализированных устройств малого радиуса действия
Полосы радиочастот | Технические характеристики | Рабо- | Разнос кана- | Дополни- | ||
Наименование | Значение | Размерность | цикл | лов | условия использования | |
26,957-27,283 МГц | Напряженность магнитного поля на расстоянии 10 м, не более; | 42 | дБ (мкА/м) | нет огра- | нет | нет |
ЭИИМ, не более; | -17 | дБВт | ||||
Коэффициент усиления антенны, не более; | 3 | ДБ | ||||
40,660-40,700 МГц | ЭИИМ, не более; | -17 | дБВт | нет огра- | нет | нет |
Коэффициент усиления антенны, не более; | 3 | дБ | ниче- | |||
433,075-434,79 МГц | ЭИИМ, не более; | -17 | дБВт | Допускается использование маломощными радио- | ||
459-460 МГц | ЭИИМ, не более | -15 | дБВт | нет огра- | нет | Требуется получение разрешения на использование радиочастот или радиочастотных каналов в установленном порядке |
(Позиция дополнительно включена решением ГКРЧ при Минкомсвязи России от 11 декабря 2013 года N 13-22-08) | ||||||
2400-2483,5 МГц | ЭИИМ, не более | -20 | дБВт | нет огра- | нет | нет |
(Позиция дополнительно включена решением ГКРЧ при Минкомсвязи России от 20 ноября 2014 года N 14-29-01) |
Приложение 2.
Основные технические характеристики и условия использования устройств малого радиуса действия в сетях беспроводной передачи данных и других устройств с функцией передачи данных
Приложение 2
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(В редакции, введенной в действие
решением ГКРЧ при Минкомсвязи России
от 29 февраля 2016 года N 16-36-03. —
См. предыдущую редакцию)
Основные технические характеристики и условия использования устройств малого радиуса действия в сетях беспроводной передачи данных
________________
* Допускается также использование устройств управления моделями в полосе радиочастот 2400-2483,5 МГц.
Полосы | Технические характеристики | Дополнительные | ||
радиочастот | Наименование | Значение | Размер- | условия использования |
1. Устройства с псевдослучайной перестройкой рабочей частоты (ППРЧ) | ||||
2400-2483,5 МГц | Ширина канала | не менее 1 | МГц | нет |
Время пребывания (работы) на одной несущей, выбор которой осуществляется по псевдослучайному закону | не более 0,4 | с | ||
Количество каналов ППРЧ | не менее 15 | |||
Максимальная ЭИИМ | 100 | мВт | ||
2. Устройства с прямым расширением спектра и другими видами модуляции** | ||||
________________ | ||||
2400-2483,5 МГц | Максимальная спектральная плотность ЭИИМ | 10 | мВт/МГц | нет |
Максимальная ЭИИМ | 100 | мВт | ||
2400-2483,5 МГц | Максимальная спектральная плотность ЭИИМ | 20 | мВт/МГц | Допускается применение РЭС вне закрытых помещений только для целей |
Максимальная ЭИИМ | 100 | мВт | сбора информации телеметрии в составе автоматизированных систем контроля и учета ресурсов или систем охраны | |
5150-5350 МГц | Максимальная спектральная плотность ЭИИМ | 10 | мВт/МГц | Для применения внутри закрытых помещений*** |
Максимальная ЭИИМ | 200 | мВт | С использованием системы автоматической регулировки мощности | |
5650-5850 МГц | Максимальная спектральная плотность ЭИИМ | 10 | мВт/МГц | Для применения внутри закрытых помещений*** |
Максимальная ЭИИМ | 200 | мВт | С использованием системы автоматической регулировки мощности | |
57-66 ГГц | Максимальная спектральная плотность ЭИИМ | 13 | дБм/МГц | Для применения только внутри закрытых помещений*** |
Максимальная ЭИИМ | 40 | дБм | ||
3. Устройства на борту воздушных судов с прямым расширением спектра и другими видами модуляции** | ||||
________________ *** Условие применения устройств малого радиуса действия внутри закрытых помещений должно обеспечивать дополнительное ослабление радиосигнала от указанных устройств в направлении других РЭС, функционирующих в соответствии с Таблицей распределения полос частот между радиослужбами Российской Федерации. | ||||
5150-5250 МГц | Максимальная ЭИИМ | 100 | мВт | Применение на борту воздушных судов |
5250-5350 МГц | Максимальная ЭИИМ | 100 | мВт | Применение на борту воздушных судов: 1. Для локальных сетей служебной связи экипажа воздушного судна разрешается использование на борту воздушных судов в районе аэропорта и на всех этапах полета 2. Для локальных сетей беспроводного доступа общего использования — разрешается использование на борту воздушных судов в полете, на высоте не ниже 3000 м |
5650-5825 МГц | Максимальная ЭИИМ | 100 | мВт | Разрешается использование на борту воздушных судов, находящихся в полете на высоте не ниже 3000 м |
Приложение 3. Устройства охранной радиосигнализации
Приложение 3
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
Устройства охранной радиосигнализации — системы радиосигнализации, включающие системы общественной радиосигнализации и системы радиосигнализации для обеспечения безопасности.
Основные технические характеристики и условия использования устройств охранной радиосигнализации
Полосы радиочастот | Технические характеристики | Рабочий цикл | Разнос каналов | Дополнительные условия использования | ||
Наименование | Значение | Размерность | ||||
26,939-26,951 МГц | Максимальная мощность передатчика | 2 | Вт | <10% | нет | Ограничивается использованием в системах охранной радиосигнализации |
Максимальный коэффициент усиления антенны | 3 | дБ | автомашин на радиочастоте 26,945 МГц | |||
26,954-26,966 МГц | Максимальная мощность передатчика | 2 | Вт | <10% | нет | Ограничивается использованием в системах охранной радиосигнализации |
Максимальный коэффициент усиления антенны | 3 | дБ | помещений на радиочастоте 26,960 МГц | |||
149,95-150,0625 МГц | Максимальная мощность передатчика | 25 | мВт | <10% | нет | Ограничивается использованием в системах охранной радиосигнализации |
Максимальный коэффициент усиления антенны | 3 | дБ | удаленных объектов | |||
433,05- 434,79 МГц | Максимальная мощность передатчика | 5 | мВт | <10% | нет | нет |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
868-868,2 МГц | Максимальная мощность передатчика | 10 | мВт | <10% | нет | нет |
Максимальный коэффициент усиления антенны | 3 | дБ |
Приложение 4.
Индукционные устройства
Приложение 4
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(в редакции решения ГКРЧ при Мининформсвязи России
от 19 августа 2009 года N 09-04-07. —
См. предыдущую редакцию)
(с изменениями на 2 октября 2012 года)
Индукционные устройства — системы связи, основанные на использовании свойств магнитного поля и как правило использующие низкие радиочастоты.
Основные технические характеристики и условия использования индукционных устройств
Полосы | Технические характеристики | Рабочий цикл | Разнос каналов | Дополнительные условия | ||
Наименование | Значение | Размер- | использования | |||
9-59,75 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 72 | дБ(мкА/м) | нет ограни- | нет | В случае применения внешней антенны допускается использование только петлевой антенны. Снижение напряженности поля 3 дБ/октава в полосе 30 кГц |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
59,75-60,25 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 42 | дБ(мкА/м) | нет ограни- | нет | В случае применения внешней антенны допускается использование только петлевой антенны |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
60,25-70 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 69 | дБ(мкА/м) | нет ограни- | нет | В случае применения внешней антенны допускается использование только петлевой антенны. Снижение напряженности поля 3 дБ/октава в полосе 30 кГц |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
70-119 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 42 | дБ(мкА/м) | нет ограни- | нет | В случае применения внешней антенны допускается использование только петлевой антенны |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
119-135 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 66 | дБ(мкА/м) | нет ограни- | нет | В случае применения внешней антенны допускается использование только петлевой антенны. Снижение напряженности поля 3 дБ/октава в полосе 30 кГц |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
6765-6795 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 42 | дБ(мкА/м) | нет ограни- | нет | нет |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
7400-8800 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 9 | дБ(мкА/м) | нет ограни- | нет | нет |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
10,2-11 МГц | Максимальная напряженность магнитного поля на расстоянии 10 м | -4 | дБ(мкА/м) | нет ограни- | нет | нет |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
13,553-13,567 МГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 42 | дБ(мкА/м) | нет ограни- | нет | нет |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
26,957-27,283 МГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 42 | дБ(мкА/м) | нет ограни- | нет | нет |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. |
Приложение 5. Устройства управления моделями
Приложение 5
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(с изменениями на 2 октября 2012 года)
Устройства управления моделями — радиооборудование для управления перемещением модели (игрушки) в воздушном пространстве, на земле, на воде и под водой.
Основные технические характеристики и условия использования устройств управления моделями
Полосы радиочастот | Технические характеристики | Рабочий цикл | Разнос каналов | Дополнительные условия использования | ||
Наименование | Значение | Размер- | ||||
26,957-27,283 МГц | Максимальная мощность передатчика; | 10 | мВт | нет ограни- | 50 кГц | Радиочастоты: 26,995 МГц; 27,045 МГц; 27,095 МГц; |
Максимальный коэффициент усиления антенны | 3 | дБ | 27,145 МГц; 27,195 МГц | |||
(Позиция в редакции решения ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-09; в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
28,0-28,2 МГц | Максимальная мощность передатчика; | 1 | Вт | нет ограни- | нет | нет |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
40,66-40,7 МГц | Максимальная мощность передатчика; | 1 | Вт | нет ограни- | 10 кГц | нет |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. |
Приложение 6. Радиомикрофоны
Приложение 6
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(с изменениями на 10 марта 2017 года)
____________________________________________________________________
Настоящее приложение дополнено условиями использования полосы радиочастот 470-638 МГц — решение ГКРЧ при Минсвязи России от 10 марта 2017 года N 17-40-06-3 (изменения не приводятся).
____________________________________________________________________
Под радиомикрофонами подразумеваются портативные маломощные передатчики, носимые или прикрепляемые к одежде для передачи звуковой информации, включая устройства для людей с дефектами слуха.
Основные технические характеристики и условия использования устройств малого радиуса действия типа радиомикрофоны
Полосы радиочастот | Технические характеристики | Рабочий цикл | Разнос каналов | Дополнительные условия использования | ||
Наименование | Значение | Размерность | ||||
33,175-40 МГц | Максимальная мощность передатчика | 10 | мВт | нет ограни- | нет | Слухоречевые радиотренажеры для людей с дефектами слуха. |
Максимальный коэффициент усиления антенны | 3 | дБ | Фиксированные частоты: | |||
33,6; 33,75; 33,85; 33,875; 33,9; 34,05; 34,15; 34,175; 34,2; 34,3; 34,375; 34,4; 34,975; 35,025; 35,15; 35,225; 35,375; 35,55; 35,65; 35,95; 35,975; 36,025; 36,075; 36,125; 36,175; 36,225; 36,275; 36,325; 36,375; 36,425; 36,475; 36,525; 36,575; 36,625; 36,675; 36,725; 36,775; 36,825; 36,875; 36,925; 36,975; 37,025; 37,075; 37,125; 37,175; 37,225; 37,275; 37,325; 37,375; 37,425; 37,475; 37,525; 37,575; 37,625; 37,675; 37,725; 37,775; 37,825; 37,875; 37,925; 37,975; 38,025; 38,075; 38,125; 38,175; 38,225; 38,275; 38,325; 38,375; 38,425; 38,475; 38,525; 38,575; 38,625; 38,675; 38,725; 38,775; 39,025; 39,225; 39,400; 39,6; 39,75; 39,85; 39,925; 39,975; | ||||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
40,025-48,5 МГц | Максимальная мощность передатчика | 10 | мВт | нет ограни- | нет | Слухоречевые радиотренажеры для людей с дефектами слуха. Фиксированные |
Максимальный коэффициент усиления антенны | 3 | дБ | частоты: 40,05; 40,15; 40,25; 40,325; 40,425; 40,65; | |||
40,825; 41,3; 41,325; 41,35; 41,375; 41,4; 41,5; 41,6; 41,625; 41,65; 41,675; 41,7; 41,75; 41,8; 41,9; 41,95; 42,1; 42,15; 42,2; 42,25; 42,35; 42,45; 42,475; 42,5; 42,525; 42,55; 42,575; 42,6; 42,625; 42,65; 42,675; 42,7; 42,725; 42,75; 42,8; 42,85; 42,95; 42,975; 43; | ||||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
57-57,575 МГц | Максимальная мощность передатчика | 10 | мВт | нет ограни- | нет | Слухоречевые радиотренажеры для людей с дефектами слуха. |
Максимальный коэффициент усиления антенны | 3 | дБ | Фиксированные частоты: | |||
57,0625; 57,075; 57,0875; 57,1; 57,1125; 57,125; 57,1375; 57,15; 57,1625; 57,175; 57,1875; 57,2; 57,2125; 57,225; 57,2375; 57,25; 57,2625; 57,275; 57,2875; 57,3; 57,3125; 57,325; 57,3375; 57,35; 57,3625; 57,375; 57,3875; 57,4; 57,4125; 57,425; 57,4375; 57,45; 57,475; 57,4875; 57,5 | ||||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
66-74 МГц | Максимальная мощность передатчика | 10 | мВт | нет ограни- | нет | Радиомикрофоны типа «Караоке» |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
87,5-92 МГц | Максимальная мощность передатчика | 10 | мВт | нет ограни- | нет | Радиомикрофоны типа «Караоке» |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
100-108 МГц | Максимальная мощность передатчика | 10 | мВт | нет ограни- | нет | Радиомикрофоны типа «Караоке» |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
151-162, МГц и 163,2-168,5 МГц | Максимальная мощность передатчика | 5 | мВт | нет ограни- | нет | нет |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
165,55-167,3 МГц | Максимальная мощность передатчика | 20 | мВт | нет ограни- | нет | Концертные радиомикрофоны, работающие на радиочастотах: |
Максимальный коэффициент усиления антенны | 3 | дБ | 165,7 МГц; 166,1 МГц; 166,5 МГц; 167,15 МГц | |||
174-230 МГц | Максимальная мощность передатчика | 5 | мВт | нет ограни- | 200 кГц | Концертные радиомикрофоны |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
470-638 МГц | Максимальная мощность передатчика | 5 | мВт | нет ограни- | 200 кГц | |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8; в редакции, введенной в действие решением ГКРЧ при Минсвязи России от 24 мая 2013 года N 13-18-06-9. | ||||||
710-726 МГц | Максимальная мощность передатчика | 5 | мВт | нет ограни- | 200 кГц | |
Максимальный коэффициент усиления антенны | 3 | дБ | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8; в редакции, введенной в действие решением ГКРЧ при Минсвязи России от 24 мая 2013 года N 13-18-06-9. | ||||||
650-758 МГц | Максимальная мощность передатчика | 50 | мВт | нет | 200 кГц | Для применения внутри |
Максимальный коэффициент усиления антенны | 3 | дБ | ограни- | закрытых помещений* | ||
(Позиция дополнительно включена решением ГКРЧ при Минкомсвязи России от 29 февраля 2016 года N 16-36-03) ________________ |
Приложение 7. Устройства для обнаружения передвижения и радиосигнализации
Приложение 7
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(в редакции решения ГКРЧ
при Мининформсвязи России
от 19 августа 2009 года N 09-04-07 —
см. предыдущую редакцию)
(с изменениями на 24 мая 2013 года)
Устройства для обнаружения передвижения и радиосигнализации — радары малой мощности для целей радиоопределения, включающее определение положения, скорости или других характеристик объекта
Основные технические характеристики и условия использования устройств для обнаружения передвижения и радиосигнализации
Полосы | Технические характеристики | Рабочий цикл | Разнос каналов | Дополнительные условия | ||
Наименование | Значение | Размер- | использования | |||
10,54-10,56 ГГц | ЭИИМ, не более | -10 | дБВт | нет ограни- | нет | Разрешается использование только на борту речных и морских судов |
(Позицция дополнительно включена решением ГКРЧ при Мининформсвязи России от 19 декабря 2012 года N 12-16-09-7) | ||||||
24,05-24,25 ГГц | Максимальная ЭИИМ | 100 | мВт | нет ограни- | нет | Автомобильные радары: Ширина полосы излучения не менее 9 МГц — без ограничений; Ширина полосы излучения меньше 9 МГц: Время облучения не должно превышать 0,14 мкс каждые 3 мс в полосе 60 кГц |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. | ||||||
24,05-24,25 ГГц | Максимальная ЭИИМ | 100 | мВт | нет ограни- | нет | Фиксированные радары: 1. РЭС определения параметров движения транспортных средств должны устанавливаться вдоль автодорог на расстоянии не менее 4 м от контролируемого участка дороги. 2. Установка РЭС определения параметров движения транспортных средств должна выполняться перпендикулярно направлению движения на одно- или многополосной дороге с допустимым отклонением 15 град. 3. Высота установки РЭС определения параметров движения транспортных средств не должна превышать 5 м над дорожным покрытием. 4. Угол наклона главного луча к горизонту должен составлять минус 20 и менее градусов. |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. |
Приложение 8. Устройства для обнаружения и спасания пострадавших от снежных лавин
Приложение 8
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(с изменениями на 2 октября 2012 года)
Устройства для обнаружения и спасания пострадавших от снежных лавин — это радиолокационные маяки (лавинные маяки), предназначенные для поиска и обнаружения жертв после схода лавины.
Основные технические характеристики и условия использования устройства для обнаружения и спасания пострадавших от снежных лавин
Радио- | Технические характеристики | Рабочий | Разнос | Дополнительные | ||
частота | Наименование | Значение | Размер- | цикл | каналов | условия использования |
457 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м. | 7 | дБ (мкА/м) | 100% | нет | Непрерывно излучаемая немодулированная несущая |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. |
Приложение 9. Устройства радиочастотной идентификации
Приложение 9
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(с изменениями на 2 октября 2012 года)
Устройства радиочастотной идентификации — это устройства малого радиуса действия, предназначенные для передачи данных в соответствующие «метки» и получение данных вручную или машинным способом.
Основные технические характеристики и условия использования устройства радиочастотной идентификации
Радио- | Технические характеристики | Рабочий | Разнос | Дополнительные | ||
частота | Наименование | Значение | Размерность | цикл | каналов | условия использования |
13,553-13,567 МГц | Максимальная напряженность магнитного поля на расстоянии 10 м. | 60 | дБ (мкА/м) | нет ограни- | нет | |
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. |
Приложение 10. Устройства радиочастотной идентификации
Приложение 10
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 28 апреля 2008 года N 08-24-01-001)
(с изменениями на 2 октября 2012 года)
Устройства радиочастотной идентификации — это устройства малого радиуса действия, предназначенные для передачи данных в соответствующих «метках» и получение данных вручную или машинным способом.
Основные технические характеристики и условия использования устройства радиочастотной идентификации
________________
* LBT — режим прослушивания перед излучением.
Приложение 11. Неспециализированные (любого назначения) устройства
Приложение 11
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 28 апреля 2008 года N 08-24-01-001)
(с изменениями на 2 октября 2012 года)
Неспециализированные (любого назначения) устройства — устройства малого радиуса общего применения, включая устройства дистанционного управления и передачи телеметрии, телеуправления, сигнализации, передачи данных и других подобных передач.
Основные технические характеристики и условия использования неспециализированных устройств малого радиуса действия
________________
* LBT — режим прослушивания перед излучением.
Приложение 12. Устройства локальных (персональных) радиосетей (исключено)
Приложение 12
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 28 апреля 2008 года N 08-24-01-001)
____________________________________________________________________
Приложение 12 исключено на основании
решения ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-09. —
См. предыдущую редакцию
____________________________________________________________________
Приложение 12. Телематические устройства на транспорте
____________________________________________________________________
Приложение 13 предыдущей редакции считается приложением 12 настоящей редакции — решение ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-09.
____________________________________________________________________
Приложение 12
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 28 апреля 2008 года N 08-24-01-001)
(с изменениями на 2 октября 2012 года)
Телематические устройства на транспорте — устройства малого радиуса действия, используемые для передачи данных между транспортными средствами, а также между транспортными средствами и дорожной инфраструктурой для различных информационных приложений.
Основные технические характеристики и условия использования устройств локальных радиосетей
Полосы | Технические характеристики | Рабочий | Разнос | Дополнительные | ||
радио- | Наименование | Значение | Размер- | цикл | каналов | условия использования |
5795-5815 МГц | ЭИМ | 200 | мВт | Требуется получение разрешения на использование радиочастот или радиочастотных каналов в установленном порядке. | ||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. |
Приложение 13. Беспроводное аудиооборудование
____________________________________________________________________
Приложение 14 предыдущей редакции считается приложением 13 настоящей редакции — решение ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-09.
____________________________________________________________________
Приложение 13
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 28 апреля 2008 года N 08-24-01-001)
(с изменениями на 2 октября 2012 года)
Беспроводное аудиооборудование — устройства малого радиуса действия, используемые для передачи данных между акустическими системами, наушниками, микрофонами и другими аудиоустройствами.
Основные технические характеристики и условия использования устройств локальных радиосетей
Приложение 14. Автомобильные радары ближнего действия
____________________________________________________________________
Приложение 15 предыдущей редакции считается приложением 14 настоящей редакции — решение ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-09.
____________________________________________________________________
Приложение 14
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 28 апреля 2008 года N 08-24-01-001)
(с изменениями на 2 октября 2012 года)
Основные технические характеристики и условия использования автомобильных радаров ближнего действия
Полосы | Технические характеристики | Рабо- | Разнос | Дополнительные | ||
радио- | Наименование | Значение | Размер- | чий цикл | каналов | условия использования |
Спектральная плотность ЭИИМ | Оборудование должно автоматически отключаться в | |||||
22,000 < f < 22,65 ГГц | -61,3+20x(f-21,65 ГГц)/1 ГГц | дБм/МГц | радиусе 35 км от следующих | |||
22,65 < f < 25,65 ГГц | -41,3 | дБм/МГц | населенных пунктов: | |||
25,65 < f < 26,65 ГГц | -41,3-20x(f-25,65 ГГц)/1 ГГц | дБм/МГц | 37°27’00» Е), | |||
22-26,65 ГГц | 37°40’00» Е), | |||||
Решение ЕСС | (04)10 | Зеленчукская (43°49’53» N, | ||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. |
Приложение 15. Основные технические характеристики и условия использования беспроводных аудиоприложений
____________________________________________________________________
Приложение 16 предыдущей редакции считается приложением 15 настоящей редакции — решение ГКРЧ при Мининформсвязи России от 15 декабря 2009 года N 09-05-09.
____________________________________________________________________
Приложение 15
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 19 августа 2009 года N 09-04-07)
(с изменениями на 2 октября 2012 года)
Беспроводные аудиоприложения — это устройства малого радиуса действия, предназначенные для передачи звуковой информации внутри ограниченного пространства.
Полосы | Технические характеристики | Рабочий цикл | Разнос каналов | Дополни- | ||
Наименование | Значение | Размер- | условия использования | |||
87,5-108 МГц | Максимальная ЭИИМ | минус 43 | дБм | нет ограни- | нет ограни- | Разрешается использование внутри салонов автомобилей и других транспортных средств, а также внутри закрытых помещений. |
Максимальная мощность | 50 | нВт | ||||
Тип антенны | ненаправленная | |||||
(Позиция в редакции, введенной в действие решением ГКРЧ при Мининформсвязи России от 2 октября 2012 года N 12-15-08-8. |
Приложение 16. Сверхширокополосные беспроводные устройства
Приложение 16
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 15 декабря 2009 года N 09-05-02)
Сверхширокополосные беспроводные устройства — это устройства малого радиуса действия, использующие для передачи и/или приема данных радиочастотный канал шириной не менее 500 МГц.
Основные технические характеристики и условия использования сверхширокополосных беспроводных устройств в диапазоне 2,85-10,6 ГГц
Полосы радиочастот, МГц | Технические характеристики | Частотный канал | Дополнительные условия использования | ||
Наименование | Значение | Размерность | |||
2850-3375 | Максимальная спектральная плотность ЭИИМ | -57 | дБм/МГц | Не менее 500 | 1. Запрещается использование вне закрытых помещений* |
3375-3950 | -61,5 | ||||
_______________ * Условие применения устройств малого радиуса действия внутри закрытых помещений предусматривает дополнительное ослабление радиосигнала от указанных устройств в направлении других РЭС, функционирующих в соответствии с Таблицей распределения полос частот между радиослужбами Российской Федерации, вносимое конструкциями помещений. | |||||
3950-4425 | -54,5 | 2. Запрещается использование на борту воздушных | |||
4425-5470 | -50 | судов во время набора заданной высоты и снижения | |||
5470-6000 | -62,5 | на посадку. 3. Запрещается использование на грузовых терминалах в аэропортах. | |||
6000-8100 | Максимальная спектральная плотность ЭИИМ | -47 | 1. Запрещается использование вне закрытых помещений. | ||
8100-8625 | -65 | дБм/МГц | Не менее 500 МГц | 2. Запрещается использование на борту воздушных судов во | |
8625-9150 | -47 | время набора заданной высоты и снижения на посадку. | |||
9150-10600 | -45 | 3. Запрещается использование на грузовых терминалах в аэропортах. | |||
2850-3375 | -57 | ||||
3375-4800 | -76 | ||||
4800-5475 | -50 | ||||
5475-6000 | -62,5 | ||||
6000-7250 | Максимальная спектральная плотность ЭИИМ | -47 | дБм/МГц | Не менее 500 МГц | Нет ограничений по территории |
7250-7750 | -73 | ||||
7750-8625 | -69 | ||||
8625-9150 | -47 | ||||
9150-10600 | -45 |
Приложение N 17.
Активные медицинские имплантанты и связанное с ними дополнительное оборудование
Приложение N 17
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(Дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 29 октября 2010 года N 10-09-03)
(с изменениями на 29 февраля 2016 года)
Основные технические характеристики и условия использования активных медицинских имплантатов и связанного с ними дополнительного оборудования
Полосы | Технические характеристики | Рабочий цикл | Разнос | Дополнительные | |||
радиочастот | Наименование | Значение | Размерность | каналов | условия использования | ||
402-405 МГц | Максимальная ЭИИМ | -50 | дБВт | нет ограничений | 25 кГц | Для активных медицинских имплантатов сверхмалой мощности и дополнительного оборудования. Некоторые передатчики для увеличения ширины полосы частот до 300 кГц могут использовать соседние каналы. | |
401-402 МГц | Максимальная ЭИМ | -66* | дБВт | нет ограни- | 100 кГц | * Возможно применение устройств с максимальной ЭИМ — 46 дБВт внутри закрытых помещений*** | |
(Позиция дополнительно включена решением ГКРЧ при Минкомсвязи России от 30 июня 2015 года N 15-33-09; в редакции, введенной в действие решением ГКРЧ при Минкомсвязи России от 29 февраля 2016 года N 16-36-03. | |||||||
9-315 кГц | Максимальная напряженность магнитного поля на расстоянии 10 м | 30 | дБ (мкА/м) | нет ограничений | нет | нет | |
(Позиция дополнительно включена решением ГКРЧ при Минкомсвязи России от 29 февраля 2016 года N 16-36-03) |
Приложение N 18.
Устройства для измерения уровней жидкостей
Приложение N 18
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(Дополнительно включено
решением ГКРЧ при Мининформсвязи России
от 2 октября 2012 года N 12-15-08-8)
(с изменениями на 10 февраля 2015 года)
Основные технические характеристики и условия использования устройств для измерения уровней жидкостей
Полосы | Технические характеристики | Рабочий | Разнос | Дополнительные | ||
радиочастот | Наименование | Значение | Размерность | цикл | каналов | условия использования |
10,5-10,6 ГГц | ЭИИМ, не более | -20 | дБВт | нет ограни- | нет | нет |
24,05-26,5 ГГц | ЭИИМ, не более | 4 | дБВт | нет ограни- | нет | нет |
(Позиция дополнительно включена решением ГКРЧ при Минкомсвязи России от 10 февраля 2015 года N 15-30-07-5) |
Приложение N 19.
Локаторы (измерители) нелинейностей
Приложение N 19
к решению ГКРЧ
от 7 мая 2007 года N 07-20-03-001
(Дополнительно включено
решением ГКРЧ при Минкомсвязи России
от 22 июля 2014 года N 14-26-12)
Локаторы (измерители) нелинейностей — это устройства неразрушающего контроля, предназначенные для выявления электронных устройств, содержащих полупроводниковые компоненты, в ограждающих конструкциях, предметах мебели и интерьера.
Полосы | Технические характеристики | Рабочий | Разнос | Дополнительные | ||
радиочастот | Наименование | Значение | Размерность | цикл | каналов | условия использования |
2404-2472 МГц, 902-928 МГц | ЭИИМ, не более | 5,2 | дБВт | нет ограничений | нет | нет |
Редакция документа с учетом
изменений и дополнений подготовлена
АО «Кодекс»
Путин зарезервировал ключевую частоту 5G для использования в военных целях, сообщает СМИ
Россия рискует отстать от остального мира в технологии 5G следующего поколения после того, как президент Владимир Путин зарезервировал ее самый популярный частотный диапазон для военных и спецслужб, сообщила в четверг российская ежедневная газета «Ведомости».
Ожидается, что скорость 5G, по крайней мере, в 10 раз превышающая скорость 4G, позволит использовать продукты, подключенные к Интернету, от беспилотных автомобилей и умных городов до дополненной реальности и искусственного интеллекта.Диапазон 3,4–3,8 ГГц широко популярен для технологии 5G, и только Китай и Япония используют 4,4–4,99 ГГц, частоту с ограниченной доступностью оборудования.
Путин встал на сторону Совета Безопасности в его позиции против выделения диапазона частот 3,4–3,8 ГГц операторам мобильной связи для развития 5G, сообщают «Ведомости» со ссылкой на источники, включая государственного чиновника, сотрудника телекоммуникационной компании и источник, знакомый с российской 5G. обсуждения.
3.Сообщается, что частоты 4 ГГц-3,8 ГГц зарезервированы для использования в военных, разведывательных и охранных целях. Министерство связи России предложило выделить частотный диапазон 4,4–4,99 ГГц для 5G, сообщила на этой неделе деловая газета «Коммерсантъ».
Позднее в четверг Кремль отказался комментировать то, что он назвал «официальной перепиской».
«Это фейковые новости», — заявил неназванный источник одного из четырех крупнейших операторов связи в России государственному информационному агентству ТАСС после публикации сообщения «Ведомостей».
«Это реакция Путина весной на апрельское письмо Совета Безопасности. С тех пор все кардинально изменилось в пользу 3,4–3,8 ГГц. В настоящее время операторы и Минкомсвязи переписывают концепцию развития 5G с расчетом на 3,4–3,8 ГГц », — сказал источник.
Шведский поставщик телекоммуникационного оборудования Ericsson на прошлой неделе объявил о запуске первой в России зоны 5G в центре Москвы с четвертым по величине оператором в стране Tele2. Проект Путина в области цифровой экономики направлен на развертывание сетей 5G в крупных городах России к 2022 году.
Индия присоединилась к Китаю, России и Японии, чтобы выступить против использования диапазона 26 ГГц для 5G
НЬЮ-ДЕЛИ: Индия, как стало известно, присоединилась к Китаю, России и Японии, чтобы выступить против использования полосы спектра 26 ГГц для операций 5G, но отраслевые органы выразили свои сомнения по поводу решения. Китай и Россия выступили против использования 5G в диапазоне 26 ГГц для защиты своих военных операций, в то время как Индия присоединилась к ним, поскольку Индийская организация космических исследований (ISRO) хочет эту полосу спектра для спутниковых служб.
На проходящей Всемирной конференции радиосвязи (WRC) 2019 Китай, Россия и Япония поддержали использование альтернативных диапазонов для услуг 5G с частотой около 3000 МГц, в то время как Индия еще не приняла решение об альтернативных диапазонах с большой частью радиоволн для поддержки телекоммуникационные услуги нового поколения, по мнению отраслевых органов.
По данным отраслевой организации Global Mobile Suppliers Association (GSA), Китай работает над развертыванием 5G в диапазоне 3,3–7,125 ГГц. Сигнал, передаваемый в диапазонах низких частот, обеспечивает более высокое покрытие по сравнению с передачей в диапазонах высоких частот.Это также приводит к пропорциональному снижению стоимости телекоммуникационной сети.
Промышленный орган COAI написал секретарю по телекоммуникациям Аншу Пракашу, что предложение, представленное Министерством связи (DoT) по использованию малой мощности в 7 децибел-ватт для базовой станции 5G, потребует в 16 раз больше базовых станций для адекватного покрытия, тем самым делая ставки обслуживания недоступными для людей.
На WRC 2019 этот вопрос будет рассматриваться с 28 ноября по 23 декабря в Шарм-эль-Шейхе, где ожидается решение об использовании полосы спектра 26 гигагерц (ГГц) для услуг 5G.
DoT принял требование ISRO использовать диапазон 26 ГГц, в котором была разработана экосистема 5G, в первую очередь для спутниковой службы. Следовательно, департамент представил это предложение на рассмотрение в Международный союз электросвязи (ITU), который устанавливает глобальные стандарты для беспроводных услуг, для обсуждения на ВКР 2019.
GSA в своем сообщении DoT 10 ноября сообщило, что 188 стран-членов из 192 придерживаются либерального взгляда на использование диапазона 26 ГГц для услуг 5G, а Индия, Россия, Япония и Китай занимают общую и крайне ограничительную позицию. .
GSA сообщило, что ISRO не заняла никакой глобальной позиции, и в отсутствие глобального разрешения спутниковым службам будут препятствовать помехи из других стран.
В другом сообщении для DoT GSA заявило, что с твердой позицией, принятой Индией на WRC 2019, ясно, что высокочастотный диапазон в диапазоне 26 ГГц и 40 ГГц вовсе не является приоритетом для Индии.
Долгое ожидание 5G в России продолжается
По мере того, как 5G мчится по Китаю и начинает работать на Западе, его остановили, как армия Наполеона на обширных просторах России.
Ни один из операторов мобильной связи не выглядит близким к запуску основной мобильной услуги 5G. Если есть такая вещь, как «гонка» 5G между разными странами, Россия — просто зритель.
В то время как плохая погода остановила французов 19-го века, недостаток спектра остановил работу 5G. Большинство других стран выбрали 3,4–3,8 ГГц в качестве оптимальной частоты для развертывания услуг 5G.
В России эти банды до сих пор заняты госструктурами и военными.Дискуссия об их освобождении для телекоммуникационного сектора пока не увенчалась успехом.
«Что мы получаем от правительства, так это то, что регулирующие органы не желают выделять полосу частот в диапазоне 3,4–3,8 ГГц, который является полосой пропускания для 5G в большинстве стран», — говорит Андрей Каменский, финансовый директор МТС, крупнейшего оператора мобильной связи в России.
«Обсуждение продолжается, но мы не видим готовности регулирующего органа выступать с этим».
Россия не совсем лишена спектра, подходящего для 5G.В июле МТС приобрела лицензию на диапазон 24,25–24,65 ГГц, который охватывает 83 региона и действует до середины 2025 года.
Verizon, крупнейший оператор мобильной связи в США, придал большое значение этим частотам «миллиметрового диапазона», которые могут поддерживать чрезвычайно быстрые услуги.
Их недостаток — крайне плохое покрытие. «Высокие диапазоны в основном подходят для конкретных пользователей», — отмечает Каменский.
«Их вряд ли можно использовать для развертывания в масштабах страны или города.«Вместо этого МТС изучает возможность разработки различных корпоративных и промышленных приложений, которые будут полагаться на спектр.
Нечетная полоса, которая раздражает НАТО
Есть ли альтернативы 3,4–3,8 ГГц для общенационального развертывания? В августе прошлого года сообщалось, что министерство связи России выделило диапазон 4,4–5 ГГц для использования с 5G.
Лишь несколько других стран определили эти частоты в качестве потенциальных кандидатов на 5G, хотя, похоже, среди них находятся Китай и Япония.
Этот спектр вызывает некоторые опасения. Во-первых, создание сети 5G для менее часто используемого диапазона будет более дорогостоящим мероприятием, поскольку российским операторам будет отказано в той же экономии за счет масштаба, которую обеспечивает 3,4–3,8 ГГц.
Затраты могут возрасти, потому что операторам также придется установить больше базовых станций для устранения ограничений покрытия более высокой полосы спектра.
Другая проблема — любопытная геополитическая реальность того, что НАТО использует 4.Диапазон 4–5 ГГц для систем распознавания самолетов. У России есть сухопутные границы с пятью странами НАТО. Если бы в этом диапазоне были запущены сервисы 5G, они могли бы помешать работе технологий НАТО.
По словам Тоби Юэлла, аналитика PolicyTracker, который в прошлом году написал подробный отчет по этой проблеме (требуется подписка), испытания, проведенные Китаем и Россией, ранее расстроили НАТО.
Недовольство НАТО не вызывает удивления, что некоторые из российских судебных процессов проходили в Калиниграде, российском анклаве в Польше, члене НАТО, сказал Юэлл в своем отчете.
Может ли российский 5G мешать боевым самолетам НАТО?
МТС также провела
испытаний 5G с использованием спектра 4,9 ГГц. В октябре компания создала так называемую «пилотную зону 5G» в Москве вместе со Сколтехом, местным научно-техническим институтом.
Что делает эти испытания особенно интересными, так это то, что МТС утверждает, что использовала локально разработанное сетевое программное обеспечение на основе открытой RAN, новой технологии, которая могла бы поддержать альтернативы Ericsson, Huawei и Nokia на рынке оборудования.
«Это определенно входит в нашу повестку дня», — сказал Каменский Light Reading. «Мы рассматриваем его как потенциальную альтернативу стандартным поставщикам, которые все используют».
Россия не будет первой страной, которая надеется, что открытая RAN может стимулировать отечественных поставщиков. Индия, Япония и США относятся к числу более крупных стран с похожими инстинктами и национальными поставщиками, которых нужно выставлять напоказ.
«Я не могу сказать, что есть много местных компаний, которые мы могли бы рассматривать как замену глобальным, но потенциально новые технологии могут сыграть значительную роль в этом ландшафте», — говорит Каменский.
Пока нет планов 5G
Помимо испытаний и открытой RAN, неопределенность спектра может объяснить, почему 5G не учитывается в планах МТС на следующий год.
В ходе недавнего телефонного разговора с аналитиками по поводу прогнозов капитальных затрат Вячеслав Николаев, директор по маркетингу оператора, сказал, что «пока рано делиться» какими-либо подробностями.
«И, конечно, с точки зрения 5G, пока что делиться нечем», — сказал он.«Так что не в планах».
В этом году МТС планирует инвестировать в капвложения около 90 миллиардов российских рублей (1,2 миллиарда долларов), примерно столько же, сколько было потрачено в прошлом году. Средства были направлены на расширение зоны покрытия 4G, а также на различные нетелекоммуникационные виды деятельности в таких секторах, как банковское дело, развлечения, СМИ и розничная торговля.
Это окупилось, возможно, больше, чем инвестиции в 5G для некоторых пионеров этой технологии. После сложного второго квартала, в котором в основном виновато влияние COVID-19, МТС удалось увеличить выручку в третьем квартале на 5% по сравнению с аналогичным периодом прошлого года до 129 млрд рублей ($ 1.7 млрд), а чистая прибыль выросла на 2,3% до 18,8 млрд рублей (250 млн долларов США).
«Это касается как основных телекоммуникационных компаний, так и новых сегментов», — говорит Каменский.
Хотите узнать больше о 5G? Посетите наш специальный канал контента 5G здесь, на Light Reading.
Рост числа мобильных номеров в России стал основным событием в сфере телекоммуникаций. МТС прибавила в этом квартале миллион абонентов, закончив сентябрь с общим количеством абонентов 78,2 миллиона, несмотря на некоторые агрессивные шаги со стороны VEON, одного из своих мобильных конкурентов.
Каменский также не обеспокоен вызовом со стороны Ростелекома, российского оператора фиксированной связи, после его приобретения в марте Tele2, другого мобильного конкурента.
«Остается вопрос, как они будут заниматься интеграцией», — говорит он. «Непонятно, каково будет его предложение на рынке».
Ни один из российских операторов не выглядел отчаявшимся запустить 5G. Прошлым летом на фоне ажиотажа в области 5G в Западной Европе генеральный директор МТС Алексей Корня сказал аналитикам, что не будет спешить с построением сети 5G, даже если бы у него был спектр.
«Мы просто не чувствуем, что сейчас есть спрос», — сказал он. По мере запуска сервисов в других странах приоритеты России могут измениться.
Похожие сообщения:
Иэн Моррис, международный редактор, Light Reading
Первая в России зона 5G развернута в Москве
Зона готова для всех видов демонстраций, исследующих возможности 5G, включая иммерсивные развлечения виртуальной реальности, умные здания и другие потребительские и промышленные сценарии использования, где высокая скорость передачи данных и сверхнизкая задержка считаются критически важными.
Пилотная зона 5G развернута в полосе 28 ГГц в нестандартном (NSA) режиме, полосой частот для привязки LTE является полоса 7 (2600 МГц), а карманные маршрутизаторы 5G с поддержкой 28 ГГц используются в качестве устройств конечных пользователей. для услуг мобильного широкополосного доступа со сверхвысокой скоростью.
Себастьян Толстой, глава Ericsson в России, говорит: «Как признанный лидер в области 5G, мы запускаем первую в России зону 5G совместно с Tele2. У нас есть история тесного сотрудничества с Tele2, и теперь мы внедряем 5G в Москве.Имея множество действующих коммерческих сетей 5G с указанными клиентами-поставщиками услуг на четырех континентах — больше, чем у любого из наших конкурентов, — мы надеемся и дальше лидировать и внедрять инновации для обеспечения цифровизации России ».
Сергей Эмдин, генеральный директор Tele2 Россия, говорит: «Несмотря на жесткую конкуренцию в разработке новых технологий, совместно с Ericsson мы первые на российском рынке запускаем зону 5G на нашей инфраструктуре. С самого начала работы в Москве сеть Tele2 была технологически готова к будущей реализации стандарта связи пятого поколения.Сегодняшнее событие означает, что эра 5G в России уже наступила — после испытаний и лабораторных испытаний мы переходим к эксплуатации технологии в коммерческой сети. В ближайшем будущем москвичи смогут воочию убедиться, что 5G привнесет в повседневную жизнь, развлечения и развитие умного города ».
Tele2 и Ericsson подписали соглашение о развертывании технологий 5G в России на Mobile World Congress в Барселоне в начале этого года. По условиям соглашения, более 50 000 базовых станций будут развернуты по всей стране в рамках пятилетнего соглашения о модернизации сети.Партнеры также подписали меморандум о соглашении о запуске совместной испытательной зоны 5G в Москве на Петербургском международном экономическом форуме, который прошел в июне прошлого года.
Развертывание сети 5G — один из приоритетов России. Согласно национальной программе «Цифровая экономика Российской Федерации», крайне важно к 2024 году наладить надежную связь 5G во всех крупных городах России.
Ссылки по теме:
Узнайте больше об Ericsson 5G.
Узнайте больше о партнерстве Ericsson в области 5G.
Узнайте больше об испытаниях вариантов использования Ericsson 5G.
Ваш телефон 5G не причинит вам вреда. Но Россия хочет, чтобы вы думали иначе.
Мобильные телефоны, известные как 5G или пятое поколение, представляют собой авангард беспроводной эпохи, богатой взаимосвязанными автомобилями, заводами и городами. По мнению многих аналитиков, какая бы страна ни доминировала в новых технологиях, она получит конкурентное преимущество на протяжении большей части этого столетия. Но телевизионная сеть в нескольких кварталах от Белого дома вызывает опасения по поводу скрытого недостатка.
«Совсем маленький», — сказала недавно тележурналистка своим телезрителям. «Это может убить тебя».
Российская сеть RT America транслировала сегмент под названием «Опасный« эксперимент над человечеством »», в котором рассказывалось о том, что приглашенные эксперты называют серьезными угрозами здоровью 5G. Спецслужбы США определили, что сеть является основным нарушителем президентских выборов 2016 года. Теперь он связывает сигналы 5G с раком мозга, бесплодием, аутизмом, опухолями сердца и болезнью Альцгеймера — утверждения, которые не имеют научной поддержки.
Тем не менее, хотя RT America, кошачья лапа президента России Владимира Путина, изо всех сил старалась разжечь опасения американских зрителей, г-н Путин 20 февраля приказал запустить российские сети 5G в тонком вызывая оптимизм, а не гибель.
«Нам нужно смотреть вперед», — сказал он, сообщает российское информационное агентство ТАСС. «Задача ближайших лет — организовать универсальный доступ к высокоскоростному Интернету, запустить в эксплуатацию системы связи пятого поколения.
Аналитики считают атаку RT на 5G смелой с геополитической точки зрения: она нацелена на новый мир взаимосвязанных футуристических технологий, которые могут проникнуть в дома потребителей, способствовать национальной безопасности и стимулировать развитие инновационных отраслей. Медицинские фирмы уже подключают устройства по беспроводной сети для создания новых видов лечения.
«Это экономическая война», — сказал в интервью Райан Фокс, главный операционный директор New Knowledge, технологической фирмы, отслеживающей дезинформацию. «У России нет хорошей системы 5G, поэтому она пытается подорвать и дискредитировать нашу.
5G также является растущей точкой разногласий между Вашингтоном и Пекином, когда каждая сторона выстраивает союзников в крупной технологической гонке. Считается, что Москва и Пекин образуют политический блок 5G.
Кремлю «действительно понравилось бы, чтобы демократические правительства были вовлечены в борьбу за окружающую среду и здоровье 5G», — сказала Молли МакКью, глава консалтинговой фирмы Fianna Strategies в Вашингтоне, округ Колумбия, которая стремится противодействовать российской дезинформации.
Атаки RT на технологию 5G становятся все более частыми и серьезными, поскольку американская индустрия беспроводной связи начинает создавать системы 5G. В марте Verizon заявила, что ее сервис скоро будет доступен в 30 городах.
RT America транслировала свою первую программу, направленную на воздействие 5G на здоровье, в мае прошлого года и единственную в 2018 году. Уже в этом году ее запустили семь. В последнем отчете от 14 апреля сообщалось, что дети, подвергшиеся воздействию сигналов от вышек сотовой связи 5G, будут страдать от рака, кровотечения из носа и неспособности к обучению.
[ Ставьте лайк на странице Science Times на Facebook. | Подпишитесь на информационный бюллетень Science Times. ]
Сеть распространяет свои программы по кабелю, через спутник и в потоковом режиме. Он также публикует отдельные истории на Facebook и YouTube. В рассекреченном отчете разведки США, опубликованном в начале 2017 года, говорится, что RT-видео на YouTube в среднем просматривают 1 миллион просмотров в день, «это самый высокий показатель среди новостных агентств».
Сотни блогов и веб-сайтов, похоже, улавливают сигналы тревоги сети 5G, редко, если вообще когда-либо, обращают внимание на российское происхождение.Аналитики называют это коварным туманом.
Анна Белкина, руководитель отдела коммуникаций RT в Москве, защитила покрытие сети 5G. «В отличие от многих других средств массовой информации, мы демонстрируем широту дебатов», — сказала она в электронном письме.
На вопрос, не противоречит ли продвижение г-ном Путиным технологии 5G в России с тревогой о состоянии здоровья, поднятой RT America, она сказала, что сеть США сосредоточена на местных проблемах 5G, а не на «развертывании в России».
«Наша американская аудитория ожидает, что мы прежде всего привлечем внимание к проблемам Америки», — сказала г-жа- сказала Белкина.
The 5G Playbook
Управление директора национальной разведки в отчете за 2017 год охарактеризовало сеть как «главное средство международной пропаганды Кремля». В отчете отмечается, что в самом популярном видео RT о Хиллари Клинтон во время избирательной кампании 2016 года говорилось, что 100 процентов благотворительной деятельности Клинтонов «отправились… сами». Ролик просмотрели более 9 миллионов раз.
Позже в том же году отдел национальной безопасности Министерства юстиции принудил RT America, ранее бывшую Russia Today, зарегистрироваться в качестве иностранного агента.
По мнению экспертов, цель Москвы — дестабилизировать Запад, подорвав доверие к демократическим лидерам, институтам и политической жизни. С этой целью сеть RT усиливает голоса несогласных, чтобы сеять разногласия и увеличивать социальные разногласия. Это дает маргиналу мегафон и торгует ложной эквивалентностью. Ранее кампании были нацелены на гидроразрыв, вакцинацию и генетически модифицированные организмы. Одно шоу назвало дизайнерские помидоры «красивым ядом».
В настоящее время сеть применяет свой метод действий против 5G, выборочно сообщая о самых сенсационных заявлениях и предоставляя нескольким маргинальным противникам беспроводных технологий новый заметный форум.
Все мобильные телефоны используют радиоволны. RT America имеет тенденцию называть сигналы «излучениями», по-видимому, связывая их с очень сильными лучами на дальнем конце электромагнитного спектра, такими как рентгеновские лучи и ультрафиолетовые лучи, которые в больших дозах могут повредить ДНК и вызвать рак.
Но радиоволны, используемые в сотовой связи, лежат на противоположном конце спектра, между частотами радиовещания и радужными цветами видимого света.
Частоты, используемые в 5G, выше, чем в прошлых сотовых телефонах, что позволяет быстрее передавать больше информации.Ожидается, что последуют многие другие устройства, в том числе роботы, дроны и автомобили, которые отправляют друг другу информацию о дорожном движении.
Беспроводная высокоскоростная связь может изменить индустрию новостей, спорт, покупки, развлечения, транспорт, здравоохранение, управление городами и многие уровни государственного управления. В январе The Times объявила о создании совместного предприятия с Verizon для создания лаборатории журналистики 5G.
На протяжении многих лет многочисленные тщательные научные исследования изучали беспроводные технологии на предмет потенциальных рисков для здоровья.По словам официальных лиц, в том числе из Всемирной организации здравоохранения, практически все данные противоречат тревожным сообщениям.
Противники 5G заявляют, что высокие частоты этой технологии сделают новые телефоны и вышки сотовой связи чрезвычайно вредными. «Чем выше частота, тем опаснее для живых организмов», — заявил недавно телезрителям корреспондент RT.
Ученые утверждают, что правда с точностью до наоборот. Чем выше частота радиочастоты, тем меньше она проникает через кожу человека, уменьшая воздействие на внутренние органы тела, включая мозг.
«Излучение 5G должно быть безопаснее, чем у предыдущих поколений», — сказал доктор Марвин К. Зискин, врач и заслуженный профессор радиологии и медицинской физики медицинского факультета Университета Темпл.
Проблемы со здоровьем возникли в прошлом году, когда крупное федеральное исследование показало, что сигналы 2G могут вызывать рак мозга у самцов крыс. Но официальные лица не приняли во внимание прямую связь с людьми, заявив, что люди получали меньшие дозы.
Тем не менее, RT играет активную роль в разжигании опасений, изображая дебют 5G в библейских терминах. Надпись на январском шоу гласила: «Апокалипсис 5G». Ведущий сообщил, что врачи, ученые и экологические организации теперь призывают к его запрету.
RT America пополняет ряды существующих противников сотовой связи для проведения кампании 5G. Некоторые десятилетиями выступали против мобильных телефонов, линий электропередач и других повседневных источников электромагнитных волн. Большая часть их работ публикуется не в авторитетных научных журналах, а в малоизвестных отчетах, публикациях и самостоятельно опубликованных трактатах, временами с обильными заметками сомнительного значения.Они склонны цитировать исследования друг друга.
Неясно, сколько экспертов RT осознают, что помогают российской сети или что она действует как рупор Путина. Иногда RT просто добывает существующие видеозаписи и печатные материалы, редактируя их, чтобы отразить свою точку зрения. В отчете разведки отмечалось, что некоторые сотрудники сети не раскрывают свою принадлежность к RT при проведении интервью.
Тем не менее, частные аналитики считают, что атаки 5G достигают, возможно, миллионов онлайн-зрителей — одних пугая, других приводя в ярость.
«RT успешно поддерживает экосистему, ориентированную на заговоры», — сказал Джон Келли, генеральный директор Graphika, фирмы, занимающейся сетевой аналитикой. «Эти усилия приносят реальный эффект. Это приносит плоды ».
«Огненный шланг лжи»
RT America начала свою атаку в прошлом году с новостной передачи под названием «Беспроводной рак». Приглашенным гостем был доктор Дэвид О. Карпентер, известный критик 5G.
82-летний доктор Карпентер получил степень доктора медицины в Гарварде в 1964 году и опубликовал сотни научных работ.На протяжении десятилетий он предупреждал о риске рака для людей, живущих рядом с высоковольтными линиями электропередач, хотя федеральные исследования не смогли найти достоверных доказательств, подтверждающих его утверждения.
«Внедрение 5G очень пугает», — сказал доктор Карпентер RT America. «Никто не сможет избежать радиации».
По словам Дэвида Роберта Граймса, исследователя рака из Оксфордского университета, и его коллеги Дороти В., самые страшные тревоги доктора Карпентера «широко отвергаются научными организациями во всем мире».М. Бишоп, также из Оксфорда. Они бросили вызов доктору Карпентеру в журнальной статье, опубликованной за несколько месяцев до выхода программы RT, назвав его основные утверждения «научно дискредитированными».
В интервью д-р Карпентер защитил свою работу как «служащую главной цели», выявив глобальную угрозу здоровью. Он сказал, что не знал, что его показали на RT America. «Я говорю, что думаю, со всеми, с кем разговариваю», — сказал он.
RT Америка в этом году увеличила количество атак на 5G. Янв.14 февраля в сети был показан «Опасный« эксперимент над человечеством »», в котором снова фигурировал доктор Карпентер. RT последовал за днем позже с «Как выжить в опасностях 5G».
7 февраля в сегменте утверждалось, что «технология 5G является« преступлением по международному праву »». Его ведущим экспертом был Артур Фирстенберг, который однажды заявил, что беспроводное оборудование соседа повредило его здоровье. Он предъявил иск о возмещении ущерба в размере 1,43 миллиона долларов, но проиграл после того, как подавал иск в течение пяти лет.
Барабанная дробь продолжалась. «Совершенно безумно: телекоммуникационная отрасль игнорирует опасности 5G», — таков был заголовок сегмента, который транслировался 6 марта.
Программа 14 марта была направлена непосредственно на родителей: «Может ли 5G подвергнуть больше детей риску рака?» Репортер RT рассказал о начальной школе в Калифорнии, которая недавно перешла из-за страха перед радиацией от соседней вышки сотовой связи, и о том, как разъяренные родители держали дома 200 учеников.
Даже RT Америка упорно трудилась, чтобы повредить 5G, научное учреждение в России приняло противоположную и сомнительную позицию: что высокие частоты 5G связи, на самом деле хорошо для здоровья человека.Он рекомендует их использовать для заживления ран, укрепления иммунной системы и лечения рака. Говорят, что миллионы российских пациентов прошли такую высокочастотную терапию.
Согласно научному исследованию, клиники красоты в Москве используют эти высокие частоты для регенерации кожи. Одна компания утверждает, что волны могут разглаживать морщины и бороться с выпадением волос.
Исследование Rand однажды назвало подход RT America «огненным шлангом лжи». Со своей стороны, Москва неоднократно отвергала обвинения в вмешательстве в президентские выборы 2016 года и решительно защищала новостное освещение RT как социально конструктивное.
Аналогичным образом RT America решительно отстаивала свою позицию в отношении потенциальных рисков для здоровья, связанных с технологией 5G.
«Ничто из того, что я видел, не говорит о том, что книга закрыта», — сказал в интервью Рик Санчес, ведущий телеканалов RT по многим эпизодам 5G. «Я думаю, что есть много вопросов без ответов. Прежде чем совершить что-то подобное, не следует ли нам задуматься о том, могут ли люди пострадать? »
Г-н Фокс, директор по операциям технологической компании New Knowledge, сказал, что агрессивное продвижение сети к 5G предполагает, что Москва меньше заинтересована в обслуживании населения, чем в ослаблении позиции Вашингтона в глобальной гонке за цифровое будущее.
«Это информационная война», — сказал он.
Дополнительный репортаж Софьи Кишковской в Москве.
Полосы частот и каналы WLAN
Полосы частот и каналы WLAN, показывающие разрешенные каналы беспроводной локальной сети с использованием протоколов IEEE 802.11, используемых в сетях Wi-Fi
Полосы частот WLAN: Рабочая группа 802.11 в настоящее время документирует использование в пяти различных частотных диапазонах: 2,4 ГГц, 3,6 ГГц, 4,9 ГГц, 5 ГГц и 5.Диапазоны 9 ГГц. Каждый диапазон разделен на множество каналов. Страны применяют свои собственные правила к разрешенным каналам, разрешенным пользователям и максимальным уровням мощности в этих частотных диапазонах.
В некоторых странах, например в США, лицензированные операторы любительской радиосвязи могут использовать некоторые каналы с гораздо большей мощностью для беспроводного доступа на большие расстояния.
2,4 ГГц (802.11b / g / n)
Графическое представление перекрывающихся каналов диапазона 2,4 ГГц
Большинство стран
Графическое представление каналов беспроводной локальной сети в 2. Диапазон 4 ГГц
США
Графическое представление каналов беспроводной локальной сети в диапазоне 2,4 ГГц
В диапазоне 2,4 ГГц выделено 14 каналов, разнесенных на 5 МГц (за исключением 12 МГц перед каналом 14).
Обратите внимание, что для 802.11g / n невозможно гарантировать работу мультиплексирования с ортогональным частотным разделением каналов (OFDM), что влияет на количество возможных неперекрывающихся каналов в зависимости от работы радиосвязи.
Проблемы с помехами
Поскольку протокол требует разделения каналов от 16,25 до 22 МГц (как показано выше), соседние каналы перекрываются и будут мешать друг другу. Во избежание помех рекомендуется оставлять 3 или 4 канала свободными между используемыми каналами. [4] Требуемый точный интервал зависит от выбранного протокола и скорости передачи данных, а также от электромагнитной среды, в которой используется оборудование.
Когда два или более передатчика 802. 11b работают в одном воздушном пространстве, их сигналы должны быть ослаблены на -50dBr и / или разделены на 22 МГц для предотвращения помех. [5] Это связано с тем, что алгоритм DSSS передает данные логарифмически в полосе частот 20 МГц. Оставшийся промежуток 2 МГц используется в качестве защитной полосы, чтобы обеспечить достаточное затухание по краевым каналам.
Примечание: диапазоны 40 МГц на диаграмме выше помечены номерами их центральных каналов, интерфейс управления многих устройств Wi-Fi помечает эти диапазоны центральным каналом одного из перекрывающихся диапазонов 20 МГц, а также обозначением «Вверх» или «Вниз». чтобы указать другую половину полосы i.д .: Канал 3 = Канал 1 + Верхний или Канал 5 + Нижний и Канал 11 = Канал 9 + Верхний или Канал 13 + Нижний.
Страны применяют свои собственные правила к допустимым каналам, разрешенным пользователям и максимальным уровням мощности в этих частотных диапазонах. Операторы сети должны проконсультироваться со своими местными властями, так как эти правила могут быть устаревшими, поскольку они могут быть изменены в любое время. Большая часть мира разрешит первые тринадцать каналов в спектре.
Канал | Частота (МГц) | Северная Америка | Япония | Большинство стран мира |
---|---|---|---|---|
1 | 2412 | Есть | Есть | Есть |
2 | 2417 | Есть | Есть | Есть |
3 | 2422 | Есть | Есть | Есть |
4 | 2427 | Есть | Есть | Есть |
5 | 2432 | Есть | Есть | Есть |
6 | 2437 | Есть | Есть | Есть |
7 | 2442 | Есть | Есть | Есть |
8 | 2447 | Есть | Есть | Есть |
9 | 2452 | Есть | Есть | Есть |
10 | 2457 | Есть | Есть | Есть |
11 | 2462 | Есть | Есть | Есть |
12 | 2467 | № Б | Есть | Есть |
13 | 2472 | № Б | Есть | Есть |
14 | 2484 | № | только 11b C | № |
В США 802. 11 работа в каналах 12 и 13 фактически разрешена в условиях малой мощности. Полоса частот 2,4 ГГц, часть 15 в США, позволяет работать с расширенным спектром, пока полоса пропускания сигнала 50 дБ находится в диапазоне 2400–2483,5 МГц, который полностью охватывает оба канала 12 и 13. Документ Федеральной комиссии по связи (FCC) поясняет, что запрещен только канал 14, и, кроме того, маломощные передатчики с антеннами с низким коэффициентом усиления могут законно работать в каналах 12 и 13. [14] Однако каналы 12 и 13 обычно не используются, чтобы избежать любых потенциальных помех в соседняя ограниченная полоса частот — 2 483 человека.5–2 500 МГц, что является предметом строгих ограничений на излучение, установленных в 47 CFR §15.205.
В Канаде доступно 12 каналов, 11 из которых работают на полную мощность, а другой (канал 12) имеет ограниченную мощность передачи. Однако у некоторых устройств есть способ включить канал с низким энергопотреблением 12
Канал 14 действителен только для режимов DSSS и CCK (пункт 18 a. k.a. 802.11b) в Японии. OFDM (т.е. 802.11g) использовать нельзя. (IEEE 802.11-2007 §19.4.2)
Если не указано иное, вся информация взята из Приложения J к IEEE 802.11лет-2008
Этот диапазон задокументирован как разрешенный только в качестве лицензированного диапазона в Соединенных Штатах. См. Подробности в IEEE 802.11y.
Страны применяют свои собственные правила к допустимым каналам, разрешенным пользователям и максимальным уровням мощности в этих частотных диапазонах.
Диапазон 40 МГц доступен в диапазоне 3655–3695 МГц. Его можно разделить на 8 каналов 5 МГц, 4 канала 10 МГц или 2 канала 20 МГц следующим образом:
Канал | Частота (МГц) | США | ||
---|---|---|---|---|
5 МГц | 10 МГц | 20 МГц | ||
131 | 3657.5 | Есть | № | № |
132 | 3660,0 | № | Есть | |
3662,5 | Есть | № | ||
133 | 3665,0 | № | Есть | |
Нет | ||||
3667,5 | Есть | № | ||
134 | 3670,0 | № | Есть | |
3672. 5 | Есть | № | ||
135 | 3675,0 | № | ||
Нет | № | |||
3677,5 | Есть | |||
136 | 3680,0 | № | Есть | |
3682,5 | Есть | № | ||
137 | 3685,0 | № | Есть | |
Нет | ||||
3687.5 | Есть | № | ||
138 | 3690,0 | № | Есть | |
3692,5 | Есть | № |
4,9 ГГц (802.11y) WLAN для общественной безопасности
50 МГц в диапазоне от 4940 до 4990 МГц (каналы WLAN 20–26) используются органами общественной безопасности в Соединенных Штатах. В этом спектральном пространстве выделены два неперекрывающихся канала шириной 20 МГц.Чаще всего используются каналы 22 и 26.
5 ГГц (802.11a / h / j / n / ac)
Страны применяют свои собственные правила к допустимым каналам, разрешенным пользователям и максимальным уровням мощности в этих частотных диапазонах. Операторы сети должны проконсультироваться со своими местными властями, так как эти правила могут быть устаревшими, поскольку они могут быть изменены в любое время.
Европейский стандарт EN 301 893 распространяется на работу в диапазоне 5,15–5,725 ГГц, и версия 1.8.1 действует.
В 2007 году Федеральная комиссия связи (США) начала требовать, чтобы устройства работали на 5.250–5,350 ГГц и 5,470–5,725 ГГц должны использовать возможности динамического выбора частоты (DFS) и управления мощностью передачи (TPC). Это сделано для того, чтобы избежать помех для метеорологических радаров и военных приложений. В 2010 году FCC дополнительно уточнила использование каналов в диапазоне 5,470–5,725 ГГц, чтобы избежать помех для систем метеорологических радаров TDWR. На языке FCC эти ограничения теперь собирательно именуются «Старыми правилами». 10 июня 2015 года FCC утвердила новый набор правил для работы устройств на частоте 5 ГГц (названный «Новые правила»), который добавляет идентификаторы каналов 160 и 80 ГГц и повторно включает ранее запрещенные каналы DFS, в публикации №
2. .Эта публикация FCC исключает возможность для производителей поэтапно утверждать или модифицировать устройства в соответствии со Старыми правилами; Новые правила применяются при любых обстоятельствах со 2 июня 2016 года.
Германия также требует возможностей DFS и TPC на частотах 5,250–5,350 ГГц и 5,470–5,725 ГГц; кроме того, диапазон частот 5,150–5,350 ГГц разрешен только для использования внутри помещений, а только 5,470–5,725 ГГц для использования вне помещений и внутри помещений.
Так как это немецкая имплементация правила ЕС 2005/513 / EC, аналогичные правила следует ожидать во всем Европейском союзе.
Австрия приняла Решение 2005/513 / EC непосредственно в национальном законодательстве. Применяются те же ограничения, что и в Германии, только 5,470–5,5725 ГГц разрешено использовать на открытом воздухе и в помещении.
Южная Африка просто скопировала европейские правила.
Япония больше не разрешает 34, 38, 42 и 46 каналов для подключения старых точек доступа, поддерживаемых J52. Срок действия разрешения на использование этих каналов истек в мае 2012 года.
В Бразилии использование TPC в диапазоне 5,150–5,725 ГГц не является обязательным. DFS требуется только в 5.Диапазон 470–5,725 ГГц.
По состоянию на 2015 год, некоторые из австралийских каналов требуют использования DFS (значительное изменение по сравнению с правилами 2000 года, которые разрешили работу с более низким энергопотреблением без DFS). В соответствии с AS / NZS 4268 B1 и B2 передатчики, предназначенные для работы в любой части диапазонов 5250–5350 ГГц и 5470–5725 ГГц, должны реализовывать DFS в соответствии с разделами 4.7 и 5.3.8 и Приложением D стандарта ETSI EN 301 893 или альтернативно. в соответствии с параграфом 15.407 (h) (2) FCC. Также согласно AS / NZS 4268 B3 и B4 передатчики, предназначенные для работы в любой части диапазонов 5250–5350 ГГц и 5470–5725 ГГц, должны реализовывать TPC в соответствии с разделами 4.4 и 5.3.4 ETSI EN 301 893 или, альтернативно, в соответствии с параграфом 15.407 (h) (1) FCC.
Правила
Новой Зеландии отличаются от правил Австралии
Singapore требуются возможности DFS и TPC на 5,250–5,350 ГГц выше 100 мВт (э.и.и.м.) и ниже или равных 200 мВт (э.и.и.м.), а также требуется возможность DFS на частотах 5,250–5,350 ГГц ниже или равных 100 мВт (э.и.и.м.). Кроме того, частота 5.150–5.350 ГГц разрешена только для использования внутри помещений.
Канал | Центр Частота (ГГц) | Частота Диапазон (ГГц) | Полоса пропускания (МГц) | США FCC U-NII Band (s) | США | Канада | Европа | Швейцария | Россия | Япония | Япония 10 МГц | Сингапур | Китай | Палестина | Корея | Турция | Австралия | Южная Африка | Бразилия | Тайвань | Новая Зеландия |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7 | 5035 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № |
8 | 5040 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № |
9 | 5045 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № |
11 | 5055 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № |
12 | 5060 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | № | № | № | № | № | № | № | № | № | № | № |
16 | 5080 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | № | № | № | № | № | № | № | № | № | № | № |
34 | 5170 | Неизвестно | Неизвестно | НЕТ | № | № | № | В помещении | Есть | Только клиент | № | Есть | № | В помещении | Есть | В помещении | В помещении | В помещении | В помещении | № | В помещении |
36 | 5180 | 5170-5190 | 20 | У-НИИ-1 | Есть | В помещении | Есть | В помещении | Есть | В помещении | НЕТ | Есть | Есть | В помещении | Есть | В помещении | В помещении | В помещении | В помещении | № | В помещении |
38 | 5190 | 5170-5210 | 40 | У-НИИ-1 | Есть | В помещении | Есть | В помещении | Есть | Только клиент | НЕТ | Есть | Есть | В помещении | Есть | В помещении | В помещении | В помещении | В помещении | № | В помещении |
40 | 5200 | 5190-5210 | 20 | У-НИИ-1 | Есть | В помещении | Есть | В помещении | Есть | В помещении | НЕТ | Есть | Есть | В помещении | Есть | В помещении | В помещении | В помещении | В помещении | № | В помещении |
42 | 5210 | 5170-5250 | 80 | У-НИИ-1 | Есть | В помещении | № | № | Есть | Только клиент | НЕТ | В помещении / DFS / TPC | № | № | № | В помещении | DFS / TPC | № | № | № | № |
44 | 5220 | 5210-5230 | 20 | У-НИИ-1 | Есть | В помещении | Есть | В помещении | Есть | В помещении | НЕТ | Есть | Есть | В помещении | Есть | В помещении | В помещении | В помещении | В помещении | № | В помещении |
46 | 5230 | 5210-5250 | 40 | У-НИИ-1 | Есть | В помещении | Есть | В помещении | Есть | Только клиент | НЕТ | Есть | Есть | В помещении | Есть | В помещении | В помещении | В помещении | В помещении | № | В помещении |
48 | 5240 | 5230-5250 | 20 | У-НИИ-1 | Есть | В помещении | Есть | В помещении | Есть | В помещении | НЕТ | Есть | Есть | В помещении | Есть | В помещении | В помещении | В помещении | В помещении | № | В помещении |
50 | 5250 | 5170-5330 | 160 | У-НИИ-1 и У-НИИ-2А | ДФС | ДФС | № | № | Есть | № | НЕТ | № | № | № | № | № | № | № | № | № | № |
52 | 5260 | 5250-5270 | 20 | У-НИИ-2А | ДФС | ДФС | В помещении / DFS / TPC | Indoors / DFS / TPC (в противном случае ограничено 100 мВт вместо 200 мВт) | Есть | В помещении / DFS / TPC | НЕТ | В помещении / DFS / TPC | DFS / TPC | Indoors / DFS / TPC (в противном случае ограничено 100 мВт вместо 200 мВт) | Есть | В помещении | DFS / TPC | В помещении | В помещении | № | DFS / TPC |
54 | 5270 | 5250-5290 | 40 | У-НИИ-2А | ДФС | ДФС | В помещении / DFS / TPC | Неизвестно | Есть | В помещении / DFS / TPC | НЕТ | В помещении / DFS / TPC | DFS / TPC | В помещении | № | В помещении | DFS / TPC | В помещении | В помещении | DFS / TPC | DFS / TPC |
56 | 5280 | 5270-5290 | 20 | У-НИИ-2А | ДФС | ДФС | В помещении / DFS / TPC | Indoors / DFS / TPC (в противном случае ограничено 100 мВт вместо 200 мВт) | Есть | В помещении / DFS / TPC | НЕТ | В помещении / DFS / TPC | DFS / TPC | Indoors / DFS / TPC (в противном случае ограничено 100 мВт вместо 200 мВт) | Есть | В помещении | DFS / TPC | В помещении | В помещении | Есть | DFS / TPC |
58 | 5290 | 5250-5330 | 80 | У-НИИ-2А | ДФС | ДФС | № | № | Есть | № | НЕТ | В помещении / DFS / TPC | № | № | № | В помещении | DFS / TPC | № | № | Есть | № |
60 | 5300 | 5290-5310 | 20 | У-НИИ-2А | ДФС | ДФС | В помещении / DFS / TPC | Indoors / DFS / TPC (в противном случае ограничено 100 мВт вместо 200 мВт) | Есть | В помещении / DFS / TPC | НЕТ | В помещении / DFS / TPC | DFS / TPC | Indoors / DFS / TPC (в противном случае ограничено 100 мВт вместо 200 мВт) | Есть | В помещении | DFS / TPC | В помещении | В помещении | Есть | DFS / TPC |
62 | 5310 | 5290-5330 | 40 | У-НИИ-2А | ДФС | ДФС | В помещении / DFS / TPC | Неизвестно | Есть | В помещении / DFS / TPC | НЕТ | В помещении / DFS / TPC | DFS / TPC | В помещении | № | В помещении | DFS / TPC | В помещении | В помещении | DFS / TPC | DFS / TPC |
64 | 5320 | 5310-5330 | 20 | У-НИИ-2А | ДФС | ДФС | В помещении / DFS / TPC | Indoors / DFS / TPC (в противном случае ограничено 100 мВт вместо 200 мВт) | Есть | В помещении / DFS / TPC | НЕТ | В помещении / DFS / TPC | DFS / TPC | Indoors / DFS / TPC (в противном случае ограничено 100 мВт вместо 200 мВт) | Есть | В помещении | DFS / TPC | В помещении | В помещении | Есть | DFS / TPC |
100 | 5500 | 5490-5510 | 20 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | DFS / TPC (в противном случае ограничивается 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | Есть | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
102 | 5510 | 5490-5530 | 40 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | Неизвестно | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | № | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
104 | 5520 | 5510-5530 | 20 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | Есть | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
106 | 5530 | 5490-5570 | 80 | У-НИИ-2С | ДФС | ДФС | № | № | Есть | № | НЕТ | DFS / TPC | № | № | № | № | DFS / TPC | № | № | № | № |
108 | 5540 | 5530-5550 | 20 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | Есть | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
110 | 5550 | 5530-5570 | 40 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | Неизвестно | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | № | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
112 | 5560 | 5550-5570 | 20 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | Есть | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
114 | 5570 | 5490-5650 | 160 | У-НИИ-2С | ДФС | ДФС | № | № | Есть | № | НЕТ | № | № | № | № | № | № | № | № | № | № |
116 | 5580 | 5570-5590 | 20 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | Есть | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
118 | 5590 | 5570-5610 | 40 | У-НИИ-2С | ДФС | № | DFS / TPC | Неизвестно | Есть | DFS / TPC | НЕТ | № | № | № | № | DFS / TPC | № | Есть | ДФС | Есть | DFS / TPC |
120 | 5600 | 5990-5610 | 20 | У-НИИ-2С | ДФС | № | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | Есть | DFS / TPC | № | Есть | ДФС | Есть | DFS / TPC |
122 | 5610 | 5570-5650 | 80 | У-НИИ-2С | ДФС | № | № | № | Есть | № | НЕТ | № | № | № | № | № | DFS / TPC | № | № | № | № |
124 | 5620 | 5610-5630 | 20 | У-НИИ-2С | ДФС | № | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | Есть | DFS / TPC | № | Есть | ДФС | Есть | DFS / TPC |
126 | 5630 | 5610-5650 | 40 | У-НИИ-2С | ДФС | № | DFS / TPC | Неизвестно | Есть | DFS / TPC | НЕТ | № | № | № | № | DFS / TPC | № | Есть | ДФС | Есть | DFS / TPC |
128 | 5640 | 5630-5650 | 20 | У-НИИ-2С | ДФС | № | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | Есть | DFS / TPC | № | Есть | ДФС | Есть | DFS / TPC |
132 | 5660 | 5650-5670 | 20 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | № | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
134 | 5670 | 5650-5690 | 40 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | Неизвестно | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | № | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
136 | 5680 | 5670-5690 | 20 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | № | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
138 | 5690 | 5650-5730 | 80 | У-НИИ-2С и У-НИИ-3 | ДФС | ДФС | № | № | Есть | № | НЕТ | DFS / TPC | № | № | № | № | DFS / TPC | № | № | № | № |
140 | 5700 | 5690-5710 | 20 | У-НИИ-2С | ДФС | ДФС | DFS / TPC | DFS / TPC (в противном случае ограничено 500 мВт вместо 1 Вт) | Есть | DFS / TPC | НЕТ | DFS / TPC | № | № | № | DFS / TPC | DFS / TPC | Есть | ДФС | Есть | DFS / TPC |
142 | 5710 | 5690-5730 | 40 | У-НИИ-2С и У-НИИ-3 | ДФС | ДФС | № | № | Есть | № | НЕТ | DFS / TPC | № | № | № | № | DFS / TPC | № | № | № | DFS / TPC |
144 | 5720 | 5710-5730 | 20 | У-НИИ-2С и У-НИИ-3 | ДФС | ДФС | № | № | Есть | № | НЕТ | DFS / TPC | № | № | № | № | DFS / TPC | № | № | № | DFS / TPC |
149 | 5745 | 5735-5755 | 20 | У-НИИ-3 | Есть | Есть | в исследовании, SRD (25 мВт) | № | Есть | № | НЕТ | Есть | Есть | № | Есть | № | Есть | № | Есть | Есть | Есть |
151 | 5755 | 5735-5775 | 40 | У-НИИ-3 | Есть | Есть | в исследовании, SRD (25 мВт) | № | Есть | № | НЕТ | Есть | Есть | № | Есть | № | Есть | № | Есть | Есть | Есть |
153 | 5765 | 5755-5775 | 20 | У-НИИ-3 | Есть | Есть | в исследовании, SRD (25 мВт) [ | № | Есть | № | НЕТ | Есть | Есть | № | Есть | № | Есть | № | Есть | Есть | Есть |
155 | 5775 | 5735-5815 | 80 | У-НИИ-3 | Есть | Есть | № | № | Есть | № | НЕТ | Есть | № | № | № | № | Есть | № | № | № | № |
157 | 5785 | 5775-5795 | 20 | У-НИИ-3 | Есть | Есть | в исследовании, SRD (25 мВт) | № | Есть | № | НЕТ | Есть | Есть | № | Есть | № | Есть | № | Есть | Есть | Есть |
159 | 5795 | 5775-5815 | 40 | У-НИИ-3 | Есть | Есть | в исследовании, SRD (25 мВт) | № | Есть | № | НЕТ | Есть | Есть | № | Есть | № | Есть | № | Есть | Есть | Есть |
161 | 5805 | 5795-5815 | 20 | У-НИИ-3 | Есть | Есть | в исследовании, SRD (25 мВт) | № | Есть | № | НЕТ | Есть | Есть | № | Есть | № | Есть | № | Есть | Есть | Есть |
165 | 5825 | 5815-5835 | 20 | У-НИИ-3 | Есть | Есть | в исследовании, SRD (25 мВт) | № | Есть | № | НЕТ | Есть | Есть | № | Есть | № | Есть | № | Есть | Есть | Есть |
183 | 4915 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № |
184 | 4920 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | Есть | Есть | № | № | № | № | № | № | № | № | № | № |
185 | 4925 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № |
187 | 4935 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № |
188 | 4940 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | Есть | Есть | № | № | № | № | № | № | № | № | № | № |
189 | 4945 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № |
192 | 4960 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № | № |
196 | 4980 | Неизвестно | Неизвестно | НЕТ | № | № | № | № | № | Есть | № | № | № | № | № | № | № | № | № | № | № |
В Японии разрешение на использование каналов 34, 38, 42 и 46 истекло в мае 2012 года, через семь лет после того, как каналы 36, 40, 44 и 48 были первоначально разрешены. В пункте 5.3.8.3.3 ARIB STD T-71v5_2 перечислены разрешенные каналы.
China MIIT расширил разрешенные каналы с 31 декабря 2012 года, добавив UNII-1, 5150 ~ 5250 ГГц, UNII-2, 5250 ~ 5350 ГГц (DFS / TPC), аналогично европейским стандартам EN 301.893 V1.7.1.
5,9 ГГц (802.11p)
Поправка 802.11p, также известная как беспроводной доступ в автомобильной среде (WAVE), опубликованная 15 июля 2010 г., определяет WLAN в лицензированном диапазоне интеллектуальных транспортных систем (ITS) 5,9 ГГц (5,850–5,850-5.925 ГГц). Стандарт 802.11p предназначен для использования в автомобильных системах связи.
60 ГГц (802.11ad)
802.11ad, также известный как WiGig. Это работает в диапазоне ISM 60 ГГц.
900 МГц (802.11ah)
802.11ah работает в субгигагерцовых нелицензионных диапазонах.
Для получения дополнительной информации о продуктах и услугах CableFree свяжитесь с нами, и наша команда будет рада посоветовать точное решение, соответствующее вашим требованиям.
Распределение частот
Графическая диаграмма · Отделение нормативной информации
Для каждого диапазона перечислены только те классы лицензий, которые имеют права на этот диапазон.Лицензиаты технических специалистов имеют ограниченные права на частотах ниже 30 МГц.
Ограничения мощности передатчиков для любительских радиолюбителей США
В любое время мощность передатчика должна быть минимальной, необходимой для выполнения желаемой связи. Если не указано иное, максимальная выходная мощность составляет 1500 Вт PEP. Новички / технические специалисты ограничены до 200 Вт PEP на HF-диапазонах. Географические ограничения мощности распространяются на диапазоны 630 метров, 70 сантиметров, 33 сантиметра и 23 сантиметра.
Чтобы работать на 2200 или 630 м, любители должны сначала зарегистрироваться в Совете по коммунальным технологиям онлайн по адресу https: // utc.org / plc-database-любитель-уведомление-процесс / . Вам нужно зарегистрироваться только один раз для каждой группы.
2200 метров
Общий, Продвинутый, Любительский Дополнительный лицензиаты:
135,7–137,8 кГц: CW, телефон, изображение, RTTY / данные
1 Вт EIRP максимум
630 метров
Общий, Продвинутый, Любительский Дополнительный лицензиаты:
472-479 кГц: CW, телефон, изображение, RTTY / данные
Максимум 5 Вт EIRP, за исключением Аляски в пределах 496 миль от России, где предел мощности составляет 1 Вт EIRP.
160 метров
Общий, Продвинутый, Любительский Дополнительный лицензиаты:
1.800-2.000 МГц: CW, телефон, изображение, RTTY / данные
80 метров
Классы для новичков и техников:
3,525–3,600 МГц: только CW
Общий класс:
3.525-3.600 МГц: CW, RTTY / Data
3. 800-4.000 МГц: CW, телефон, изображение
Продвинутый класс:
3.525-3,600 МГц: CW, RTTY / Data
3,700-4,000 МГц: CW, телефон, изображение
Любитель Высший класс:
3,500–3,600 МГц: CW, RTTY / Data
3,600–4,000 МГц: CW, телефон, изображение
60 метров: пять определенных каналов
FCC предоставила радиолюбителям вторичный доступ по USB только к пяти дискретным каналам шириной 2,8 кГц. Любители не могут делать выводов и должны принимать вмешательство со стороны пользователей из основного правительства. NTIA заявляет, что радиолюбители, планирующие работать на 60 м, «должны гарантировать, что их сигнал передается на центральной частоте канала.»Это означает, что любители должны установить свою несущую частоту на кГц ниже , чем центральная частота канала.
Общий, Продвинутый и Любительский Дополнительные классы :
Центр каналов | Любительская частота настройки |
5332 кГц | 5330. 5 кГц |
5348 кГц | 5346,5 кГц |
5358,5 кГц | 5357,0 кГц |
5373 кГц | 5371,5 кГц |
5405 кГц (общий для США / Великобритании) | 5403.5 кГц |
С 5 марта 2012 г. любителям разрешено использовать CW и телефон, а также цифровыми видами, которые соответствуют обозначению излучения 60H0J2B, которое включает PSK31, а также любой сигнал RTTY с полосой пропускания менее 60 Гц. Они также могут использовать режимы, соответствующие обозначению излучения 2K80J2D, которое включает любой цифровой режим с полосой пропускания 2,8 кГц или менее, технические характеристики которого были публично задокументированы в соответствии с частью 97. 309 (4) Правил FCC. К таким режимам относятся PACTOR I, II или III, пакет со скоростью 300 бод, MFSK16, MT63, Contestia, Olivia, DominoEX и другие. с максимальной эффективной излучаемой мощностью (ERP) 100 Вт . Излучаемая мощность не должна превышать эквивалентную 100 Вт выходной мощности передатчика PEP в антенне с усилением 0 дБд.
40 метров
Классы для новичков и техников:
7,025-7,125 МГц: только CW
Общий класс:
7.025-7,125 МГц: CW, RTTY / Data
7,175-7,300 МГц :: CW, телефон, изображение
Продвинутый класс:
7,025-7,125 МГц: CW, RTTY / Data
7,125-7,300 МГц :: CW, телефон, изображение
Любитель Высший класс:
7.000-7.125 МГц: CW, RTTY / Data
7.125-7.300 МГц :: CW, телефон, изображение
Примечание. Режимы Телефон и Изображение разрешены в диапазоне от 7,075 до 7,100 МГц для лицензированных FCC станций в Районах 1 и 3 ITU и для лицензированных FCC станций в Районе 2 ITU к западу от 130 градусов западной долготы или к югу от 20 градусов северной широты. См. Разделы 97.305 (c) и 97.307 (f) (11). Лицензиаты-новички и технические специалисты за пределами Региона 2 МСЭ могут использовать CW только в диапазоне от 7,025 до 7,075 МГц и между 7,100 и 7,125 МГц. Диапазон частот от 7.200 до 7.300 МГц недоступен за пределами Региона 2 МСЭ. См. Раздел 97.301 (e). Эти исключения не распространяются на станции в континентальной части США.
30 метров
Максимальная мощность, 200 Вт PEP. Любители должны избегать помех фиксированной службе за пределами США.
Общий, Продвинутый, Любительский Дополнительные классы:
10.100-10,150 МГц: CW, RTTY / Data
20 метров
Общий класс:
14,025 — 14,150 МГц CW, RTTY / Data
14,225 — 14,350 МГц: CW, телефон, изображение
Продвинутый класс:
14,025 — 14,150 МГц CW, RTTY / Data
14,175 — 14,350 МГц: CW, телефон, изображение
Любитель Высший класс:
14,000 — 14,150 МГц CW, RTTY / Data
14,150-14,350 МГц: CW, телефон, изображение
17 метров
Общий, Продвинутый, Любительский Дополнительные классы:
18. 068-18,110 МГц: CW, RTTY / Data
18,110-18,168 МГц: CW, телефон, изображение
15 метров
Классы для новичков и техников:
21,025–21,200 МГц: только CW
Общий класс:
21,025-21,200 МГц: CW, RTTY / Data
21,275-21,450 МГц: CW, телефон, изображение
Продвинутый класс:
21,025-21,200 МГц: CW, RTTY / Data
21,225-21,450 МГц: CW, телефон, изображение
Любитель Высший класс:
21.000-21.200 МГц: CW, RTTY / Data
21.200-21.450 МГц: CW, телефон, изображение
12 метров
Общий, Продвинутый, Любительский Дополнительные классы:
24,890-24,930 МГц: CW, RTTY / Data
24,930-24,990 МГц: CW, телефон, изображение
10 метров
Классы для новичков и техников:
28,000-28,300 МГц: CW, RTTY / Data — Максимальная мощность 200 Вт PEP
28,300-28,500 МГц: CW, Телефон — Максимальная мощность 200 Вт PEP
Общий, Продвинутый, Любительский Дополнительные классы:
28. 000-28,300 МГц: CW, RTTY / Data
28,300-29,700 МГц: CW, телефон, изображение
6 метров
Все любители, кроме новичков:
50,0-50,1 МГц: только CW
50,1-54,0 МГц: CW, телефон, изображение, MCW, RTTY / Data
2 метра
Все любители, кроме новичков:
144,0–144,1 МГц: только CW
144,1–148,0 МГц: CW, телефон, изображение, MCW, RTTY / Data
1,25 метра
Федеральная комиссия связи США выделила 219–220 МГц для любительского использования на вторичной основе.Это распределение составляет и только для фиксированных систем пересылки цифровых сообщений, которыми управляют все лицензиаты, кроме новичков. Любительские операции не должны создавать помех первичным службам в этой и соседних полосах и должны допускать помехи от них. Любительские станции ограничены мощностью 50 Вт PEP и полосой пропускания 100 кГц. Станции автоматизированных систем морской связи (AMTS) являются основными пользователями в этой полосе частот. Любительские станции в пределах 398 миль от станции AMTS должны уведомить станцию в письменной форме не менее чем за 30 дней до начала работы.Любительские станции в пределах 50 миль от станции AMTS должны получить письменное разрешение от станции AMTS перед началом работы. FCC требует, чтобы операторы-любители предоставили ARRL письменное уведомление с указанием географического местоположения станции для включения в базу данных не менее чем за 30 дней до начала работы. См. Раздел 97.303 (e) Правил FCC.
Новичок (для новичков мощность PEP ограничена 25 Вт), Техник, Общий, Продвинутый, Любитель Дополнительные классы:
222.00-225,00 МГц: CW, телефон, изображение, MCW, RTTY / Data
70 Сантиметров
Все любители, кроме новичков:
420,0-450,0 МГц: CW, телефон, изображение, MCW, RTTY / Data
33 Сантиметра
Все любители, кроме новичков:
902,0-928,0 МГц: CW, телефон, изображение, MCW, RTTY / данные
23 Сантиметра
Класс новичков:
1270-1295 МГц: CW, телефон, изображение, MCW, RTTY / данные (максимальная мощность, 5 Вт PEP)
Все любители, кроме новичков:
1240-1300 МГц: CW, телефон, изображение, MCW, RTTY / Data
Высокие частоты:
Все режимы и лицензиаты (кроме новичков) разрешены на следующих диапазонах [Правила FCC, часть 97.
