Switch для чего нужен: Что такое switch, для чего он нужен и как работает?

Содержание

Что такое switch, для чего он нужен и как работает?

07.02.2020
Новости компании

   Для передачи данных в локальной сети и объединения нескольких компьютеров понадобится такое устройство как switch. Возможности локальной сети, для которой собственно и нужен коммутатор, нельзя недооценивать, ведь она позволяет обмениваться данными, получить доступ к совместным ресурсам, осуществлять совместную обработку и хранить информацию. В условиях организации бизнеса эта система позволяет максимально оптимизировать работу.

Что такое switch и для чего он нужен

   Switch или сетевой коммутатор подразумевает под собой устройство, которое служит для соединения нескольких сегментов сети передачи данных. Еще его называют многопортовым мостом между компьютерами в сети.

   Он нужен, чтобы передавать данные прямо получателю и позволяет:

• повышать продуктивность и безопасность сети;

• освобождать остальные элементы сети от необходимости обработки информации, которая им не нужна.

   Коммутаторы чаще всего выпускают на 5, 12, 24 или 48 разъемов. Чем больше этих разъемов, тем больше узлов локальной сети можно подключить. Благодаря внедрению switch сети стали высокоскоростными, освоив 1 Гбит/с по медной витой паре и свыше 10 ГБит/сек по оптоволокну.

Как работает switch

   Switch работает по такому принципу:

1. Хранение в памяти особой таблицы, в которой указано соответствие MAC-адреса узла порту устройства.

2. Первое включение switch и таблица пустует.

3. Передача информации, которая поступает на любой порт, на все оставшиеся порты switch.

4. Анализ пакета данных и определение адреса компьютера-отправителя, внесение его в таблицу.

5. Распределение пакета данных согласно таблице (если MAC-адрес компьютера, который должен принять данные, еще не определен, то пакет отправится на все интерфейсы).

6. Switch выстраивает полную таблицу для всех внутренних портов.

   Для объединения нескольких сетей, обмена данными между ними и организации высокоскоростного, безопасного подключения к Интернету применяется маршрутизатор. Его использование позволяет открыто пользоваться информацией всем, кто находится в зоне действия сети, но отправляются данные исключительно получателю.

   От маршрутизатора можно подключить еще одно сетевое устройство, которое называется точка доступа Wi-Fi. Она позволяет предоставить беспроводной сигнал Wi-Fi сети для различных беспроводных устройств.

Гигабитный коммутатор vs. Fast Ethernet коммутатор: В чём разница?


Гигабитный коммутатор vs. Fast Ethernet коммутатор: В чём разница?


Не все сетевые коммутаторы одинаковые. Существует множество различных коммутаторов Ethernet с необычными наборами функций. О них можно судить по одному основному фактору: скорость передачи. Fast Ethernet коммутаторы и Gigabit Ethernet коммутаторы существуют уже более десяти лет, и оба играют важную роль в сфере сети. Итак, в чем же разница коммутаторов Gigabit и Fast Ethernet? Какой из них подойдет Вам больше? Для начала, давайте пройдемся по основным принципам этих коммутаторов, а затем сравним их.


Fast Ethernet коммутатор: все еще может использоваться в качестве настольного коммутатора


Fast Ethernet также известен как обновленная версия оригинального Ethernet, которая еще больше увеличивает скорость-он увеличил скорость передачи с 10 Мбит/с до 100Мбит/с. Коммутатор Fast Ethernet поддерживает протокол 10/100, способный работать со скоростью 100 Мбит/с. Обычно, коммутатор Fast Ethernet с портами RJ45, работает через кабели Cat 5 для подключения ПК, серверов, маршрутизаторов и т.д. Многие коммутаторы Fast Ethernet также оснащены высокоскоростными портами восходящей линии связи, где медные/оптические модули можно использовать для подключения оптических патч-кордов или патч-кордов UTP, поддерживающих скорости 1 Гбит/с или больше.


Gigabit Ethernet коммутатор: узкопрофильное направление в сети


The Gigabit Ethernet в десять раз быстрее, чем его предшественник Fast Ethernet. Он предназначен для удовлетворения высоких скоростных потребностей интернет-провайдеров на сегодняшний день. Таким образом, коммутатор Gigabit Ethernet работает на скоростях до 1 Гбит/с (1000 Мбит/с). Он так же обратно совместим со старым стандартом 10/100. Обычно, с несколькими слотами SFP, коммутатор Gigabit Ethernet работает хорошо, используя медную витую пару (в частности, кабели Cat5 и Cat6, которые соответствуют стандарту кабелей 1000BASE-T), а так же оптические трансиверы SFP, работающие на соответствующих типах соединительных кабелей. Как правило, некоторые экземпляры коммутаторов Gigabit Ethernet имеют пару портов 10G SFP+ для подключения высокоскоростного коммутатора 10 Гб.


Что еще мне нужно знать о гигабитных Ethernet коммутаторах?


Большинство свитчей поддерживают режим хранения и пересылки, что означает, что они проверяют пакеты данных на наличие ошибок и фильтруют их перед пересылкой информации на соответствующее устройство. Это означает, что ваша сеть будет иметь меньше ошибок и работать более эффективно. Лучше приобретать коммутатор с таким функционалом.


 Коммутационная способность — важный термин, означающий максимальную нагрузку на коммутатор. Это важно, так как пропускная способность означает предел, после которого начинают гореть цепи. Если вы собираетесь иметь дело с большим количеством данных, купите свитч, который способен справляться с этим количеством.


  Коммутаторы бывают управляемыми или неуправляемыми. Неуправляемые коммутаторы предполагают подключение и работу “из коробки” , но также поддерживают и незначительные настройки. Управляемые коммутаторы, напротив, позволяют изменять настройки сети и другие функции.


  Коммутаторы используют разные форм-факторы. Большинство из них предназначены для рабочего стола, а это означает, что они выглядят так же красиво, как и ваш гладкий маршрутизатор. Другие предполагают монтаж в стойку.


Гигабитный коммутатор vs Fast Ethernet коммутатор: В чем разница?


Помимо заметно повышенной скорости передачи и улучшенной производительности, коммутатор Gigabit Ethernet отличается от коммутатора Fast Ethernet в следующих аспектах:


Стоимость: согласно IDC, порты Gigabit Ethernet стоят в четыре раза дороже, чем коммутатор Fast Ethernet. Различие в цене может быть наиболее значимым фактором, влияющим на решение сетевых инженеров о модернизации.


Наборы функций: Гигабитный коммутатор обычно построен с использованием новейших функций управления сетью, что позволяет сетевым администраторам назначать политику QoS и безопасности для определенных приложений. Эти расширенные функции помогают гарантировать соглашения об уровне обслуживания и повышают безопасность. Коммутаторы Fast Ethernet с аналогичными функциями управления и безопасности часто требуют дополнительной платы, чтобы сократить разрыв в цене.


Стандарты питания: оригинальная технология РоЕ обеспечивает 12,94 Вт для точек беспроводного доступа и других устройств с поддержкой IP. Это не в состоянии удовлетворить требования к мощности нового оборудования. Новейшие гигабитные коммутаторы поддерживают расширенный стандарт РоЕ+, который обеспечивает мощность 30 Вт. Тем не менее, производители не обновляют свои существующие коммутаторы Fast Ethernet новым стандартом питания.


Потребление энергии: кроме обеспечения более высокой пропускной способности и более надежного управления, коммутаторы Gigabit Ethernet также более энергоэффективны, чем коммутаторы Fast Ethernet.


Будущий рост: гигабитный коммутатор на границе сети может подготовить вашу локальную сеть к предстоящей конвергенции или следующему обновлению технологии.


Гигабитный коммутатор vs Fast Ethernet коммутатор: Как выбрать?


Стоимость гигабитных коммутаторов значительно снизилась, поэтому даже обычные пользователи могут позволить себе иметь их дома или в небольших компаниях. Конечно, есть множество веских причин для перехода на гигабитный коммутатор, поскольку он имеет очевидные преимущества в скорости и производительности. В то же время, не каждая сфера бизнеса требует такой скорости. Если вы планируете расширить свой интернет-трафик до 100 Мбит/с и выше или просто использовать интернет для не ресурсоемких задач, таких как электронная почта, обмен мгновенными сообщениями или просмотр веб-страниц, вы можете не увидеть достаточных преимуществ для перехода на гигабитный коммутатор. Вместо этого коммутатор Fast Ethernet, имеющий одну или несколько гигабитных восходящих линий связи, может оправдать необходимость.


Если вам необходимо выполнить другие задачи с интенсивным использованием сети, такие как размещение файлов на сервере или игра в онлайн-игры, вы, вероятно выиграете от гигабитного коммутатора. Кроме того, средним и крупным предприятиям, у которых есть несколько пользователей, которые имеют доступ к одному сетевому устройству или которым необходимо добавить устройства, для которых требуется питание РоЕ+, может потребоваться модернизация Gigabit, Так как это будет более эффективно. Гигабитный коммутатор поставляется в различных конфигурациях портов, таких как коммутатор 8 портов, коммутатор 16 портов, коммутатор 24 порта и т.д.


Заключение


Мы разобрались с основами гигабитного коммутатора и коммутатора Fast Ethernet. Но какой вы выберите, зависит только от вас. Важно понимать, когда гигабитный коммутатор может дать преимущество, а когда нет. Тщательно взвесьте факторы, прежде чем определиться с выбором. FS предлагает профессиональные решения и полный набор продуктов линейки сетевых коммутаторов. Для получения более подробной информации, пожалуйста, свяжитесь с нами по адресу [email protected] com

Що таке світч (switch) або мережевий комутатор

Світч — від англ. слова switch — перемикач, більш правильна назва мережевий комутатор — це пристрій, що дозволяє з’єднувати кілька ділянок комп’ютерної мережі. Дане обладнання є свого роду багатопортовим мостом між комп’ютерами в мережі. Відмінною рисою комутатора є можливість передавати пакети даних конкретному одержувачу, що оптимізує роботу мережі, знижуючи навантаження, підвищуючи безпеку. Завдяки можливості «думати» комутатори витіснили концентратори (хаби) і активно використовуються в побудові мереж.



Можливість адресної відправки пакетів досягається шляхом фіксації індивідуальних MAC-адрес підключених комп’ютерів в спеціальній таблиці, яка заповнюється в міру використання світча користувачами і зверненнями до мережі. У міру отримання інформації про підключені пристрої, комутатор «розуміє» куди відправляти отримані пакети, що істотно підвищує продуктивність.

Хочете купити світч — на що звернути увагу:

  • Кількість і тип портів
  • Швидкість портів (10/100/1000 Мбіт/сек)
  • Наявність можливості управління (керований/некерований)
  • Виробник устаткування
  • Додаткові можливості і характеристики



Обирая комутатор варто визначити яка кількість абонентів буде підключено і чи потрібні резерви. Для домашньої мережі підійде простий 5-ти або 8-ми портовий світч. Для розгортання мережі в офісі варто подбати про наявність резерву, так як може знадобитися вільний порт під мережевий принтер або інше обладнання. При побудові СКС використовують як мінімум 24/48/96-х портові комутатори

Більшість комутаторів використовують порти зі швидкістю 100 Мбіт/с. Порти (1000 Мбіт/с) можуть бути актуальні для мереж підприємств і фірм. Такі порти використовуються для підключення серверів, або іншого комунікаційного устаткування для отримання високошвидкісного з’єднання.

Управління зазвичай здійснюється через Web-інтерфейс і представляє можливість настройки окремих портів (швидкість, віддзеркалення), переглядом статистики, управлінням доступами. Це надає великі можливості з адміністрування мережі, підвищення безпеки.



Дане обладнання добре представлено у більшості виробників мережевого устаткування. Вибір бренду варто визначати виходячи з цілей (як наслідок необхідних характеристик) і планування бюджету. При розширенні домашньої мережі можна розглянути комутатори D-Link. При проектуванні великої мережі варто звернути увагу на мережеві комутатори брендів Huawei, Cisco, Edge-Core, HP.



Чим масштабніша і різноманітніша мережа — тим більшу роль відіграють додаткові можливості. Це можуть бути SFP-порти, підтримувані стандарти, можливість монтування в стійку, фільтри доступу, можливість підключення в стеки, загальна пропускна потужність, системи охолодження, умови експлуатації, можливості по забезпеченню інформаційної безпеки. Сучасні комутатори вміють розуміти, що порт не задіяно і автоматично переводити його в сплячий режим, що знижує енергоємність. Розширені можливості безпеки дозволяють виключити несанкціонований доступ в мережу. При побудові мереж, до яких пред’являються максимальні вимоги по відмовостійкості і продуктивності — немає незначних характеристик.



З усім асортиментом комутаторів ви можете ознайомитися на сайті, а також уточнити всі деталі і замовити по телефону +38 (044) 355-53-23 або по імейлу [email protected]

Зачем нужен сетевой коммутатор D-Link: основные задачи полезного гаджета

Для организации полноценной локальной сети используется специальное сетевое оборудование. Как правило, сетевой коммутатор значится в списке «must have» для организации безопасной, защищенной и качественной LAN. Однако далеко не все пользователи (разумеется, если речь не идет об IT-специалистах) знают, для чего именно используется это устройство.

Польза свитча заключается в том, что он разработан для формирования единой компьютерной сети из набора отдельных узлов. Простыми словами, сетевой коммутатор отвечает за объединение всей компьютерной техники, IP-камер и других устройств, наделенных IP-адресами в целостное информационное пространство с доступом к общим информационным, программным и другим ресурсам. Чем шире арсенал возможностей коммутатора, тем больше гаджетов можно объединить с его помощью. Приобрести функциональный сетевой коммутатор D-Link можно в мойо.

Какие задачи выполняет коммутатор (свитч)?

Свитчи для LAN классифицируют на две группы: те, которые подлежат управлению со стороны пользователя и, соответственно, неуправляемые модели. Первые функционируют в контролируемом режиме, а вторые – в автономном, то есть не требуют вмешательства человека.

В зависимости от типа коммутаторов отличаются и их возможности, которые оказывают непосредственное влияние на цели использования. Так, неуправляемые модели характеризуются простотой эксплуатации и идеально подходят для установки в домашних условиях. Для управляемых коммутаторов характерна высокая производительность, поэтому они считаются оптимальным решением для использования в профессиональной сфере (например, установки в серверных помещениях предприятий или офисов).

  • Одной из основных функций коммутаторов локальной сети считается безопасная транспортировка данных. Они обеспечивают максимально защищенную передачу информации, поскольку могут проводить анализ данных и осуществлять их доставку непосредственно к адресату, а не ко всем узлам сети.
  • Коммутаторы обеспечивают оптимизацию нагрузки на серверное оборудование, поэтому способствуют повышению производительности и безопасности локальной сети.
  • Свитчи могут функционировать в нескольких взаимосвязанных режимах, среди которых промежуточный, сквозной и безфрагментарный режим. Первый предназначен для хранения и анализа информации, второй – для быстрой передачи, а третий объединяет в себе возможности первых двух.

Сетевые коммутаторы обладают также дополнительными возможностями, которые зачастую играют далеко не последнюю роль в формировании локальной сети. Так, возможность дополнительной настройки защитных алгоритмов, наличие портов типа SFP-порт, поддержка инновационных телекоммуникационных стандартов и другие особенности могут принести очевидную пользу, например, в процессе создания офисной LAN.

GS1008HP 8-портовый гигабитный PoE коммутатор

GS1008HP

Мощь ваших подключенных к сети устройств

Соответствие требованиям малого бизнеса к цене и энергопотреблению коммутатора

Коммутатор Zyxel GS1008HP оборудован 8 портами Gigabit Ethernet. Все 8 портов коммутатора поддерживают PoE и обеспечивают до 60 Ватт суммарного бюджета PoE. GS1008HP легко подключает к сети поддерживающие PoE периферийные устройства по модели plug-and-play и позволяет сэкономить энергию без ущерба для производительности. GS1008HP является первым неуправляемым коммутатором PoE, использующим стандарт 802.3at, отличается высоким бюджетом PoE и доступен по цене покупателям из сектора SOHO и малого бизнеса.

Поддержка умных устройств с PoE+ 802.3af/802.3at

GS1008HP поддерживает стандарт IEEE 802.3at, обеспечивая мощность питания до 30 Ватт на порт и суммарный бюджет PoE до 60 Ватт. С помощью этого коммутатора можно подавать питание на подключенные к нему различные сетевые устройства PoE, например, беспроводные точки доступа, IP-камеры наблюдения и VoIP-телефоны.



Легкое управление бюджетом PoE

У GS1008HP суммарный бюджет мощности равен 60 Ватт и он оборудован удобным светодиодом, который становится желтым при достижении порогового значения 50 Ватт. Если энергопотребление подключенных к коммутатору периферийных устройств превысит его бюджет мощности, то у последнего подключенного устройства автоматически будет отключено питание, а на все остальные устройство будет по-прежнему подаваться питание от коммутатора.



Передача данных на гигабитных скоростях и интеллектуальные функции

Коммутатор использует Gigabit Ethernet, который работает в 10 раз быстрее, чем Fast Ethernet, и обеспечивает до 2000 Мбит/сек выделенной производительности на порт.  В нем применен ряд «продвинутых» функций, в том числе Jumbo Frame, flow control и auto-negotiation.

GS1008HP идеально подходит для компаний SMB, которым требуется построить высокоскоростную сеть для своих бизнес-приложений.



Конструкция без вентилятора

Этот мощный коммутатор не станет источником шума в вашем офисе! В нем нет вентилятора, поэтому он работает практически бесшумно. Кроме того, отсутствие вентилятора уменьшает риск сбоя устройства из-за поломки движущихся компонентов.



Конструкция без вентилятора

Этот мощный коммутатор не станет источником шума в вашем офисе! В нем нет вентилятора, поэтому он работает практически бесшумно. Кроме того, отсутствие вентилятора уменьшает риск сбоя устройства из-за поломки движущихся компонентов.



Расширенные функции экономии электроэнергии

Встроенная в коммутатор функция IEEE 802.3az Energy Efficient Ethernet (EEE) автоматически определяет интенсивность сетевого трафка и динамически уменьшает энергопотребление во время слабой загруженности сетевого соединения.



Расширенные функции экономии электроэнергии

Встроенная в коммутатор функция IEEE 802.3az Energy Efficient Ethernet (EEE) автоматически определяет интенсивность сетевого трафка и динамически уменьшает энергопотребление во время слабой загруженности сетевого соединения.



Компактный прочный металлический корпус с опцией крепления на стене

Компактность корпуса



Отсутствие вентилятора



Опция монтажа на стене

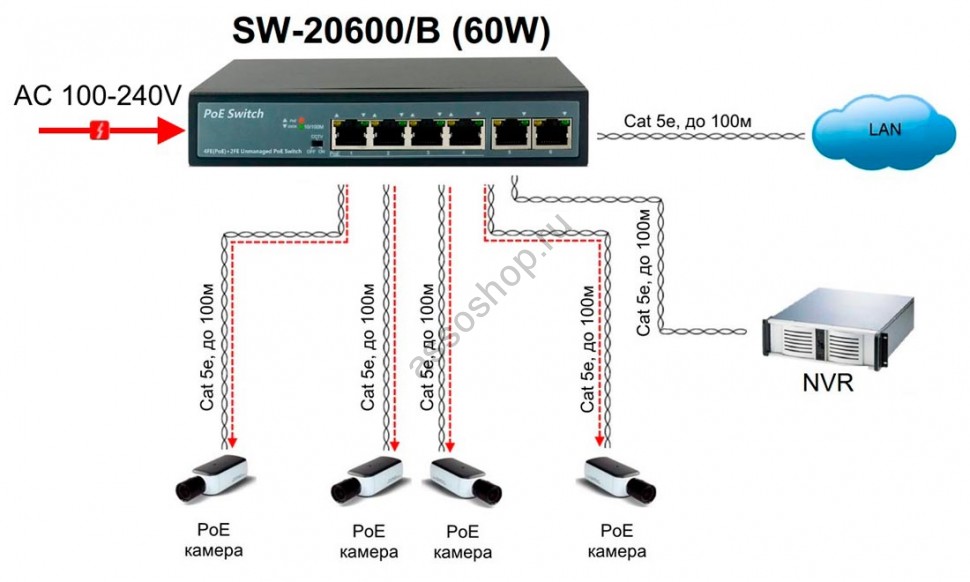

Схема применения


* Все спецификации могут быть изменены без предварительного уведомления.



Ссылки по теме

‎App Store: Nintendo Switch Online

Приложение Nintendo Switch Online было создано для улучшения возможностей игры онлайн на Nintendo Switch™. С помощью этого приложения можно пользоваться голосовым чатом во время игры и читать информацию об играх, даже если вы не играете в данное время!

◆ Пользование голосовым чатом во время игры

Больше игр поддерживают голосовой чат с помощью этого приложения. Вы можете по-разному пользоваться голосовым чатом в зависимости от типа игры, в которую вы играете. Беседуйте в чате со всеми в вашей комнате или разделите голосовой чат по командам и состязайтесь друг с другом.

Примечания. Для пользования этим сервисом необходима программа Nintendo Switch, которая поддерживает это приложение. Список поддерживаемых в настоящее время программ находится в приложении Nintendo Switch Online.
В будущем планируется, что голосовой чат будут поддерживать больше игр.

◆ Сервисы для игр

Вы можете пользоваться разными функциями, которые улучшат вашу игру онлайн в поддерживаемых играх.

В настоящее время сервисы для игр доступны в следующих играх.

 ・ Animal Crossing: New Horizons
   ・ Отправка индивидуальных рисунков, созданных в играх Animal Crossing на Nintendo 3DS в Animal Crossing: New Horizons.
   ・ Использование смарт-устройства для отправки внутриигровых сообщений.
   ・ Просмотр онлайн-статуса лучших друзей.
   ・ И это еще не все!

 ・ Super Smash Bros. Ultimate
   ・ Просмотр опубликованных изображений и видеороликов.
   ・ Очередь для загрузки созданных пользователями уровней, на которых можно играть в своем экземпляре игры.
   ・ Получение уведомлений о грядущих мероприятиях.
   ・ И это еще не все!

 ・ Splatoon 2
   ・ Просмотр таблиц лидеров и расписаний по картам.
   ・ Просмотр статистики по боям и режиму Salmon Run.
   ・ И это еще не все!

Внимание!
● Для пользования этим сервисом требуется консоль Nintendo Switch и поддерживаемая программа.
● Для использования некоторых функций этого приложения и игры онлайн на Nintendo Switch требуется платное членство Nintendo Switch Online (за исключением некоторых программ).
● Для пользования этим сервисом у вас должна быть учетная запись Nintendo для пользователей в возрасте 13 лет и старше.
● Помимо друзей на Nintendo Switch это приложение может предлагать вам друзей из социальных сетей.
● Для пользования требуется постоянное подключение к Интернету.
● Может содержать рекламу и продакт-плейсмент.
● Для пользования этим приложением нужна версия iOS 10.0 или выше.
● Для использования некоторых функций сервиса для игры Animal Crossing: New Horizons нужна версия iOS 10.3 или выше.

Как выбрать сетевой коммутатор (свитч, свич, англ. switch) [АйТи бубен]

Сетевой коммутатор(свитч) (network switch, switching hub, bridging hub) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов сети. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю, исключение составляет широковещательный трафик (на MAC -адрес-адрес FF:FF:FF:FF:FF:FF) всем узлам сети. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.

Принцип работы коммутатора. Коммутатор хранит в памяти таблицу коммутации (хранящуюся в ассоциативной памяти), в которой указывается соответствие MAC-адреса узла порту коммутатора. При включении коммутатора эта таблица пуста, и он работает в режиме обучения. В этом режиме поступающие на какой-либо порт данные передаются на все остальные порты коммутатора. При этом коммутатор анализирует кадры (фреймы) и, определив MAC-адрес хоста-отправителя, заносит его в таблицу. Впоследствии, если на один из портов коммутатора поступит кадр, предназначенный для хоста, MAC-адрес которого уже есть в таблице, то этот кадр будет передан только через порт, указанный в таблице. Если MAC-адрес хоста-получателя не ассоциирован с каким-либо портом коммутатора, то кадр будет отправлен на все порты. Со временем коммутатор строит полную таблицу для всех своих портов, и в результате трафик локализуется. Стоит отметить малую латентность (задержку) и высокую скорость пересылки на каждом порту интерфейса.

Коммутаторы бывают неуправляемые (unmanaged switch) и управляемые (managed switch).

Абсолютно все коммутаторы можно разделить по уровням. Чем выше уровень, тем сложней устройство, а значит и дороже. Уровень коммутатора определяется слоем на котором он работает по сетевой модели OSI.

Когда нужно выбирать неуправляемый коммутатор? Если вам необходимо:

Как выбрать коммутатор по параметрам и функциям? Рассмотрим, что подразумевается под некоторыми из часто встречающихся обозначений в характеристиках.

Базовые параметры:

Функции для работы с трафиком:

Другие функции:

Что такое сетевой коммутатор? Определение с сайта WhatIs.com

По

Сетевой коммутатор соединяет устройства (например, компьютеры, принтеры, точки беспроводного доступа) в сети друг с другом и позволяет им «общаться» посредством обмена пакетами данных. Коммутаторы могут быть аппаратными устройствами, которые управляют физическими сетями, а также программными виртуальными устройствами.

Коммутаторы

составляют подавляющее большинство сетевых устройств в современных сетях передачи данных. Они обеспечивают проводные соединения с настольными компьютерами, точками беспроводного доступа, промышленным оборудованием и некоторыми устройствами Интернета вещей (IoT), такими как системы ввода карт.Они подключают компьютеры, на которых размещены виртуальные машины (ВМ) в центрах обработки данных, а также физические серверы и большую часть инфраструктуры хранения. Они несут огромные объемы трафика в сетях поставщиков телекоммуникационных услуг.

Сетевой коммутатор работает на сетевом уровне 2 модели OSI. В локальной сети (LAN), использующей Ethernet, сетевой коммутатор определяет, куда отправлять каждый кадр входящего сообщения, просматривая физический адрес устройства (или MAC-адрес). Коммутаторы поддерживают таблицы, соответствующие каждому MAC-адресу и порту, на который этот MAC-адрес получен.

Как работает сетевой коммутатор

Сетевой коммутатор можно развернуть следующими способами:

  • Пограничные коммутаторы или коммутаторы доступа: эти коммутаторы управляют входящим или исходящим трафиком из сети. Такие устройства, как компьютеры и точки доступа, подключаются к граничным коммутаторам.
  • Коммутаторы агрегации или распределения: эти переключатели размещаются на дополнительном среднем уровне. К ним подключаются пограничные коммутаторы, и они могут отправлять трафик от коммутатора к коммутатору или отправлять его на базовые коммутаторы.
  • Базовые коммутаторы: эти сетевые коммутаторы образуют магистраль сети. Базовые коммутаторы соединяют агрегационные или граничные коммутаторы, граничные сети пользователей или устройств с сетями центров обработки данных и корпоративные локальные сети с маршрутизаторами.

Если кадр пересылается на MAC-адрес, неизвестный инфраструктуре коммутатора, он рассылается по всем портам в домене коммутации. Широковещательные и многоадресные кадры также лавинно рассылаются. Это известно как BUM-лавинная рассылка — широковещательная рассылка, неизвестная одноадресная рассылка и многоадресная рассылка.Эта возможность делает коммутатор устройством уровня 2 или канального уровня в модели взаимодействия открытых систем (OSI).

Как работает сетевой коммутатор

Последнее обновление: июнь 2020 г.

Следующие шаги

Получите обзор серии коммутаторов Brocade VDX 8770 для центров обработки данных, оборудованных для сред с высокой степенью виртуализации.

Этот обзор продукта посвящен семейству коммутаторов Cisco Nexus 9500, которое разработано для предприятий и центров обработки данных с высокой степенью виртуализации.Затем получите дополнительную информацию о моделях, функциях и ценах на коммутаторы Cisco Nexus серии 7700.

Узнайте о коммутаторах Dell серии E для центров обработки данных.

Узнайте больше о функциях коммутатора класса центра обработки данных HP FlexFabric 12500. Затем ознакомьтесь с обзором серии HP FlexFabric 12900, линейки коммутационных матриц уровня центра обработки данных для сред с высокой степенью виртуализации.

Ознакомьтесь с характеристиками коммутатора класса центров обработки данных Juniper EX9200.

После того, как вы ознакомитесь с каждым из вышеперечисленных продуктов, взгляните на наше сравнение лучших коммутаторов класса центров обработки данных.


Продолжить чтение о сетевом коммутаторе

Узнайте больше о сетевой инфраструктуре

Что такое сетевой коммутатор и нужен ли он?

Сетевой коммутатор — не путать с выключателем света или коммутатором Nintendo — это устройство, которое вы подключаете к домашнему маршрутизатору, чтобы получить больше портов Ethernet.Думайте о нем как о USB-концентраторе, но для работы в сети.

Поскольку домашние маршрутизаторы обычно оснащены тремя или четырьмя встроенными портами Ethernet, и поскольку почти все в домашней сети — ноутбуки, телефоны, игровые консоли, потоковые приставки и аксессуары для умного дома — все равно использует Wi-Fi, большинство людей не используют не нужен сетевой коммутатор. Но коммутатор полезен, если на вашем маршрутизаторе недостаточно портов Ethernet (например, в сетевом маршрутизаторе Eero, у которого после подключения модема остается только один свободный порт), если у вас много проводных устройств в одном месте (например, как в развлекательном центре), если вы пытаетесь использовать провода для повышения скорости или уменьшения беспроводных помех, или если вы устанавливаете порты Ethernet в стенах дома.

Для добавления еще нескольких портов

Самый распространенный тип коммутатора, по крайней мере, для дома и малого бизнеса, называется неуправляемым коммутатором . Это означает, что у самого коммутатора нет настроек или специальных функций, и он существует только для добавления дополнительных портов Ethernet в вашу сеть. Ваш маршрутизатор продолжает обрабатывать ваше интернет-соединение, позволяя вашим устройствам общаться друг с другом и ограничивая действия определенных устройств с помощью родительского контроля или других настроек — переключатель фактически невидим.Напротив, действия управляемых коммутаторов — например, мониторинг трафика на отдельных портах или настройка виртуальных сетей (VLAN) с использованием одного и того же коммутатора — действительно важны только для крупных корпоративных сетей.

Поскольку неуправляемые коммутаторы настолько просты, все модели разных производителей работают примерно одинаково. Просто найдите коммутатор Gigabit Ethernet с нужным вам количеством портов от уважаемой сетевой компании, такой как D-Link, Netgear, TP-Link или TrendNet, и убедитесь, что отзывы владельцев не ужасны (обе модели, которые нам нравятся, имеют 4 .5 звезд из пяти в сотнях отзывов на момент написания этой статьи), и купите этот. Хороший пятипортовый коммутатор, такой как этот от TP-Link, с одним портом для подключения к порту Ethernet на вашем маршрутизаторе и четырьмя для подключения к вашим устройствам, должен стоить 20 долларов или меньше. Коммутатор с восемью портами должен стоить не более 30 долларов. Эти варианты хорошо изучены и недороги, но, безусловно, не единственный хороший выбор.

Для добавления Ethernet по всему дому

Хороший комплект для создания ячеистой сети избавит вас от необходимости прокладывать кабель Ethernet через стены, независимо от размера или сложности вашего дома, и, как правило, это дешевле.Но если вам нужны быстрые соединения без задержек в каждой комнате вашего дома — если вы играете в онлайн-игры, транслируете 4K-видео с локального сервера или ежедневно передаете большие файлы по сети, — по-прежнему нет замены проводному Ethernet.

Коммутатор — это всего лишь часть проекта домашней электропроводки, и вам следует прочитать полное практическое руководство, прежде чем вы решите, стоит ли это попробовать, даже если вы планируете нанять подрядчика для выполнения фактического электромонтажа. Прокладка кабелей Ethernet в стенах стала менее привлекательной (и менее необходимой), поскольку Wi-Fi улучшился, и, возможно, это даже не вариант для людей, которые снимают свою квартиру или дом (хотя в этом случае вы все равно можете прокладывать провода вдоль плинтусов. если кабели на открытом воздухе вас не беспокоят).

Решите, сколько комнат вы хотите подключить и сколько разъемов Ethernet вы хотите в каждой комнате, а затем купите коммутатор, по крайней мере, с таким количеством портов; мы рекомендуем получить на несколько портов больше, чем вам нужно, на случай, если вы захотите подключить их позже или на случай, если порт на коммутаторе отключится в течение его срока службы. Неуправляемый коммутатор с 16 портами, такой как этот от TP-Link, должен стоить от 50 до 60 долларов, в то время как неуправляемый коммутатор с 24 портами, подобный этому от Netgear, обычно стоит от 70 до 90 долларов.Оба варианта от надежных производителей, имеют достойные отзывы и имеют разумную цену.

Вот на что обращать внимание при электромонтаже дома:

  • Выберите место, где будет жить коммутатор: Это место должно быть вне поля зрения — более крупные переключатели большие, уродливые коробки, которые вы, вероятно, не захотите сидеть на открытой полке, но легкий доступ для настройки и устранения неполадок. К нему также должно быть легко проложить кабели, и он должен находиться на расстоянии менее 100 метров (328 футов) от самого дальнего помещения, в котором вы хотите провести проводку, поскольку это максимальная длина, при которой большинство кабелей Ethernet будут надежно работать.
  • Получите немного кабелей: Кабели категории 6 (или Cat 6) идеально подходят для обеспечения скорости, цены и надежности в будущем. 1 Он может передавать 1-гигабитный сигнал Ethernet на расстояние до 100 метров и 10-гигабитный сигнал на расстояние до 55 метров (10-гигабитный Ethernet по-прежнему встречается редко и дорого, и ситуация вряд ли скоро изменится). Вы можете найти множество различных типов кабелей Ethernet, различающихся по тому, экранированы ли они от электромагнитных помех 2 и какое покрытие они используют.Вам следует по крайней мере использовать «стояк» (или CMR) кабель, который предназначен для использования в вертикальном положении в стенах, чтобы предотвратить распространение огня с пола на этаж в вашем доме. Кабель «Plenum» (или CMP) предназначен для горизонтальных прокладок; он дороже, но предназначен для предотвращения распространения огня более чем на 5 футов вдоль кабеля в любом направлении. Рулон кабеля CMR длиной 1000 футов стоит около 90 долларов, в то время как такое же количество кабеля CMP стоит чуть более чем в два раза дороже.
  • Приготовьтесь отрезать несколько кабелей: Купите разъемы Ethernet и защитные чехлы для снятия натяжения, чтобы можно было подключить кабели к коммутатору после того, как вы перережете их с помощью инструмента для зачистки проводов и обжимного инструмента.Это обучающее видео на YouTube по обрезке кабелей Ethernet является быстрым и понятным.
  • Приобретите настенные розетки: Во-первых, купите настенные панели и монтажные кронштейны для всех комнат, в которых вы проводите электромонтаж — вы можете легко найти пластины для всего лишь одного или целых 12 портов. Затем купите столько разъемов для трапецеидальных искажений Ethernet, сколько вам нужно — они помещаются в пластину и являются той частью, к которой вы подключаете кабель Ethernet вашего компьютера или игровой консоли.

Использование проводов для улучшения Wi-Fi

После установки хорошей проводной сети производительность Wi-Fi улучшится за счет уменьшения количества устройств, конкурирующих за пропускную способность беспроводной сети. Но если у вас особенно большой дом или вы просто хотите еще больше повысить производительность беспроводной сети, точки доступа Wi-Fi, такие как серия Ubiquiti UniFi, могут общаться друг с другом по проводке Ethernet в вашем доме, чтобы ваши устройства подключались к точке доступа, которая обеспечит наилучшую скорость, равномерно распределяя нагрузку на вашу сеть для увеличения пропускной способности и уменьшения задержки. Эти устройства полностью заменяют ваш существующий Wi-Fi, но вам все равно понадобится маршрутизатор — вы можете либо отключить Wi-Fi на текущем маршрутизаторе и продолжить его использование в качестве проводного маршрутизатора, либо заменить его на проводной маршрутизатор, например, что-то из Серия EdgeRouter от Ubiquiti.

Если вы планируете использовать этот подход, вам также может понадобиться коммутатор, поддерживающий Power over Ethernet , например, этот недорогой, хорошо проверенный 16-портовый коммутатор от Netgear. 3 Эта функция устраняет необходимость в отдельных адаптерах питания на этих точках доступа, делая вашу установку более чистой и простой — подключите точки доступа Wi-Fi к портам PoE на коммутаторе, и они будут получать питание и данные по единый кабель. В качестве альтернативы вы можете купить адаптеры инжектора PoE, чтобы добавить PoE к любому коммутатору — результат будет выглядеть более грязным в вашем сетевом шкафу, но этот метод дешевле.

Сноски

1. Cat 6 не следует путать с менее распространенным Cat 6e, который может передавать 10-гигабитный сигнал Ethernet по 100-метровому кабелю, но не имеет значения для 1-гигабитного Ethernet. Cat 6 — лучший выбор для проектов домашней проводки на начало 2018 года. Большинству инструкций по подключению вашего дома для Ethernet несколько лет назад — они все еще полезны для целей планирования, но они могут порекомендовать старые кабели или переключатели, если они не обновлялись.
Перейти назад.

2. В вашем доме почти наверняка подойдет неэкранированный кабель. Экранированные кабели более распространены в промышленных помещениях, где за стенами уже течет много энергии и прочего.
Перейти назад.

3. Вы также можете приобрести коммутаторы с пятью и восемью портами меньшего размера с PoE, но они стоят в три или четыре раза дороже, чем коммутаторы без PoE. Не покупайте, если он вам не нужен.
Перейти назад.

Источники

1. Зак Стерн, Подключите свой дом к сети Ethernet, PCWorld, 26 сентября 2010 г.

2. Прямые наконечники, как сделать кабель Ethernet! — Демонстрация обжимного инструмента FD500R, YouTube, 8 июля 2016 г.

Что такое коммутатор? Компьютерные сети

Сетевой коммутатор — это небольшое устройство, которое централизует связь между несколькими подключенными устройствами в одной локальной сети (LAN).

Автономные коммутаторы Ethernet широко использовались в домашних сетях за много лет до того, как домашние широкополосные маршрутизаторы стали популярными. Современные домашние маршрутизаторы интегрируют коммутаторы Ethernet непосредственно в устройство в качестве одной из своих основных функций.

Высокопроизводительные сетевые коммутаторы по-прежнему широко используются в корпоративных сетях и центрах обработки данных. Сетевые коммутаторы иногда называют коммутаторами , мостами или мостами MAC .

О сетевых коммутаторах

Коммутаторы Ethernet являются наиболее распространенным типом, но вы также найдете коммутаторы, оптимизированные для сетевых архитектур ATM, Fibre Channel и Token Ring.

48-портовый коммутатор Ubiquity UniFi.
Amazon.com

Обычные коммутаторы Ethernet, такие как внутри широкополосных маршрутизаторов, поддерживают скорость Gigabit Ethernet для каждого отдельного канала, но высокопроизводительные коммутаторы, такие как коммутаторы в центрах обработки данных, обычно поддерживают скорость 10 Гбит / с на канал.

Различные модели сетевых коммутаторов поддерживают разное количество подключенных устройств. Сетевые коммутаторы потребительского уровня обеспечивают четыре или восемь подключений для устройств Ethernet, в то время как корпоративные коммутаторы обычно поддерживают от 32 до 128 подключений.

Коммутаторы также подключаются друг к другу — это метод последовательного подключения, позволяющий добавлять все большее количество устройств в локальную сеть.

Управляемые и неуправляемые коммутаторы

Базовые сетевые коммутаторы, подобные тем, которые используются в потребительских маршрутизаторах, не требуют специальной настройки, кроме подключения кабелей и питания.

По сравнению с этими неуправляемыми коммутаторами, высокопроизводительные устройства, используемые в корпоративных сетях, поддерживают ряд расширенных функций, предназначенных для управления профессиональным администратором.Популярные функции управляемых коммутаторов включают мониторинг SNMP, агрегацию каналов и поддержку QoS.

Традиционно управляемые переключатели созданы для управления из интерфейсов командной строки в стиле Unix. Более новая категория управляемых коммутаторов, называемых интеллектуальными коммутаторами, ориентированная на корпоративные сети начального и среднего уровня, поддерживает веб-интерфейсы, аналогичные домашнему маршрутизатору.

Сетевые коммутаторы против концентраторов и маршрутизаторов

Сетевой коммутатор физически напоминает сетевой концентратор.Однако, в отличие от концентраторов, сетевые коммутаторы могут проверять входящие сообщения по мере их получения и направлять их на определенный коммуникационный порт — технология, называемая коммутацией пакетов.

5-портовый концентратор TP-Link.
Amazon

Коммутатор определяет адреса источника и назначения каждого пакета и пересылает данные только на определенные устройства, в то время как концентраторы передают пакеты на каждый порт, кроме того, который получил трафик. Это работает таким образом, чтобы сохранить полосу пропускания сети и в целом улучшить производительность по сравнению с концентраторами.

Коммутаторы также напоминают сетевые маршрутизаторы. В то время как маршрутизаторы и коммутаторы централизуют подключения к локальным устройствам, только маршрутизаторы поддерживают взаимодействие с внешними сетями, либо локальными сетями, либо Интернетом.

Коммутаторы уровня 3

Lifewire / Коллин Тай

Обычные сетевые коммутаторы работают на канальном уровне 2 уровня модели OSI. Коммутаторы уровня 3, которые объединяют внутреннюю аппаратную логику коммутаторов и маршрутизаторов в гибридное устройство, также были развернуты в некоторых корпоративных сетях.

По сравнению с традиционными коммутаторами коммутаторы уровня 3 обеспечивают лучшую поддержку конфигураций виртуальной локальной сети.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой

Недостаточно подробностей

Трудно понять

Каково назначение коммутатора в сети?

Переключатель может относиться к одному из множества разных значений. Например, это может относиться к части компонентов физической схемы, которые управляют потоком сигналов. Это может быть кнопка или рычаг для включения или выключения устройства.Однако коммутатор, который мы обсуждали в этой статье, представляет собой коммутатор или оптоволоконный коммутатор в сети. Тогда что такое коммутатор в сети? Для чего нужен переключатель? Давайте вместе рассмотрим следующий текст.

Что такое коммутатор в сети?

В сети коммутатор — это аппаратное устройство, которое фильтрует и пересылает сетевые пакеты от одного сетевого устройства (коммутатора, маршрутизатора, компьютера, сервера и т. Д.) К другому. Он широко используется в локальных сетях (LAN) для отправки каждого кадра входящего сообщения, просматривая физический адрес устройства, известный как адрес управления доступом к среде (MAC-адрес).

Фактически, коммутатор рассматривается как многопортовый сетевой мост, который использует аппаратные адреса для обработки и пересылки данных на уровне канала данных (уровень 2) модели OSI. Некоторые коммутаторы также могут обрабатывать данные на сетевом уровне (уровень 3), комбинируя функции маршрутизации. Такие переключатели часто называют переключателями уровня 3 или многоуровневыми переключателями.

Каково назначение коммутатора в сети?

Вы можете иметь расплывчатое представление о функции коммутатора в сети просто из его определения.Тогда для чего нужен выключатель на Земле? Ниже перечислены основные цели или функции переключателей:

  • Подключите несколько хостов: Обычно коммутатор предоставляет большое количество портов для кабельных соединений, что позволяет использовать звездообразную топологию маршрутизации. Обычно он используется для подключения нескольких ПК к сети.
  • Пересылает сообщение на конкретный хост: Как и мост, коммутатор использует одну и ту же логику пересылки или фильтрации для каждого порта. Когда какой-либо хост в сети или коммутатор отправляет сообщение другому узлу в той же сети или тому же коммутатору, коммутатор принимает и декодирует кадры, чтобы прочитать часть сообщения с физическим (MAC) адресом.
  • Управление трафиком. Коммутатор в сети может управлять трафиком, входящим в сеть или выходящим из нее, и может легко подключать такие устройства, как компьютеры и точки доступа.
  • Сохранять неискаженный электрический сигнал: когда переключатель передает кадр, он генерирует неискаженный прямоугольный электрический сигнал.
  • Увеличьте пропускную способность LAN: коммутатор разделяет LAN на несколько конфликтных доменов с независимой широкополосной связью, тем самым значительно увеличивая пропускную способность LAN.

Применение коммутаторов в сети

В настоящее время коммутаторы используются почти повсюду, от небольшого офиса / домашнего офиса (SOHO) до крупных интернет-провайдеров (ISP).Вы можете использовать их в домашнем офисе или на небольшой площади по своему желанию. Для этих мест достаточно коммутатора 10/100 / 1000BASE-T Gigabit Ethernet. Кроме того, существует множество коммутаторов с высокоскоростными портами восходящего канала, обеспечивающими скорость 10 Гбит / с, 40 Гбит / с или даже 100 Гбит / с! Эти высокоскоростные коммутаторы обычно используются предприятиями при строительстве центров обработки данных. В таких обстоятельствах вам может понадобиться коммутатор 10GbE или 40 / 100G.

Заключение

Из всего вышесказанного вы можете составить общее представление о том, «каково назначение коммутатора в сети?».Помимо подключения сетевых устройств, коммутатор играет важную роль в управлении трафиком, пересылке сообщений, увеличении полосы пропускания и т. Д.

Что делает сетевой коммутатор в сети? | автор: Софи Янг

По мере развития сетевых коммутаторов появляются различные коммутаторы от разных производителей, которые работают в условиях и обладают разными функциями. Тем не менее, сетевые коммутаторы остаются практически такими же, несмотря на все очевидные изменения. Итак, следующая часть представляет определение коммутатора и часто задаваемый вопрос: что делает сетевой коммутатор.

Сетевой коммутатор — это небольшое аппаратное устройство, которое централизует обмен данными между различными связанными устройствами в одной локальной сети (LAN). Основная функция сетевого коммутатора — обмен пакетами данных между сетевыми устройствами, то есть сетевой коммутатор получает данные из любого связанного с ним источника и отправляет эти данные в соответствующее место назначения. Вот сравнение маршрутизатора, концентратора и коммутатора, чтобы объяснить, что сетевой коммутатор может сделать для наших сетей.

Предоставление большего количества портов Ethernet

Что касается сетевого коммутатора по сравнению смаршрутизатор, сетевой коммутатор отличается от маршрутизатора номером порта. Домашние маршрутизаторы обычно имеют три или четыре встроенных порта Ethernet, и после подключения маршрутизатора к модему остается несколько свободных портов. Таким образом, коммутатор Ethernet может работать как расширение портов маршрутизатора. Таким образом, можно использовать провода для повышения скорости или уменьшения помех от беспроводной сети.

Включение более интеллектуальной передачи данных

Сетевой коммутатор отправляет пакеты данных на определенное одно или несколько устройств, в то время как концентратор получает информацию и пересылает ее на любое другое устройство, кроме того, которое действительно нуждается в информации.Для дальнейшего развития сетевой коммутатор использует полнодуплексный режим, и связь между разными парами может перекрываться, но не прерываться. В то время как в концентраторах все устройства должны совместно использовать одну и ту же полосу пропускания, работая в полудуплексном режиме, что вызывает коллизию, которая приводит к ненужным повторным передачам пакетов.
Что касается сетевого коммутатора и концентратора, сетевой коммутатор объединяет несколько компьютеров в одну локальную сеть (LAN). Концентратор соединяет несколько устройств Ethernet вместе, заставляя их действовать как единый сегмент.

Чтобы в полной мере использовать сетевой коммутатор, первоочередной задачей является разъяснение его функции, поскольку разные коммутаторы имеют разные возможности. В сети есть три типа коммутаторов: управляемый коммутатор, неуправляемый коммутатор и интеллектуальный или гибридный коммутатор.

Управляемый коммутатор

Управляемый коммутатор предлагает полные возможности управления и высокий уровень сетевой безопасности и точного контроля и обычно используется в корпоративных сетях и центрах обработки данных. Масштабируемость этих коммутаторов дает сетям пространство для роста.Управляемые коммутаторы
позволяют оптимизировать скорость сети и использование ресурсов. Администраторы управляют ресурсами через текстовый интерфейс командной строки, поэтому для настройки и запуска требуются некоторые дополнительные знания. Большинство управляемых коммутаторов — это коммутатор Ethernet 10 ГБ, коммутатор Ethernet 40 ГБ и коммутатор 100 ГБ.

Неуправляемый коммутатор

Для неуправляемого коммутатора сам коммутатор Gigabit Ethernet не имеет настроек или специальных функций и существует только для добавления дополнительных портов Ethernet в вашу домашнюю сеть, офисы или магазины малого бизнеса.Кроме того, он легко подключается и относительно прост, поэтому он отлично подходит для компаний, не имеющих ИТ-администраторов и старших технологов.

Интеллектуальный или гибридный коммутатор

Интеллектуальный коммутатор частично является управляемым коммутатором, поскольку он предлагает такие функции, как качество обслуживания (QoS) и VLAN, но с ограниченными возможностями, доступ к которым можно получить из Интернета. Его интерфейс проще, чем у управляемого коммутатора. Следовательно, для его настройки или эксплуатации не требуется высококвалифицированный персонал. Он отлично подходит для телефонов VoIP, небольших виртуальных локальных сетей и рабочих групп для таких мест, как лаборатории.Одним словом, интеллектуальные коммутаторы позволяют настраивать порты и создавать виртуальные сети, но не обладают достаточными возможностями для мониторинга, устранения неполадок или удаленного доступа для управления проблемами сети.

Приведенное выше содержание резюмирует проблему: что делает сетевой коммутатор. Исходя из этого, три типа переключателей имеют разную функциональность. FS предлагает большой выбор сетевых коммутаторов с различными функциями. При производстве и тестировании этих переключателей были учтены все ваши потребности.

Каковы некоторые ключевые факторы при покупке коммутатора для небольшой или большой сети? | Small Business

В то время как покупка коммутатора для домашней сети обычно сводится к покупке самого дешевого коммутатора известного бренда, выбор коммутатора для корпоративной сети, независимо от ее размера, является более сложным решением. Два 24-портовых коммутатора Gigabit Ethernet от одного производителя могут работать совершенно по-разному внутри. При покупке нового коммутатора важно знать, на что обращать внимание.

Емкость

Не все 12-, 24- или 48-портовые коммутаторы одинаковы. Наименее дорогие модели рассчитаны на работу с тем количеством портов, которое у них есть. Коммутаторы более высокого уровня предлагают некоторую возможность расширения, позволяя им расти вместе с бизнесом. Самый простой способ сделать это — использовать порт восходящей связи, который позволяет соединить два коммутатора вместе. Самые сложные коммутаторы имеют модульную конструкцию и представляют собой просто шкафы, в которые можно добавлять модули портов. Это позволяет сети начинать с 12-портового модуля и со временем добавлять дополнительные модули.Некоторые из них даже поддерживают «горячую замену», что означает, что модули можно добавлять, удалять и заменять без отключения питания или перезапуска коммутатора.

Скорость

Скорость коммутатора — это не только его номинальная скорость Ethernet. Современные сети обычно работают со скоростью 100 Мбит / с, 1 Гбит / с или 10 Гбит / с, и коммутатор должен поддерживать самую быструю скорость, используемую в данной сети. Еще одно важное соображение — насколько быстро устройство может фактически переключаться и менять, какой компьютер к какому подключен в любой момент времени.Если коммутатор поддерживает скорость Gigabit Ethernet, но не может успевать за количеством различных входящих и исходящих подключений, производительность сети снизится. Кроме того, полнодуплексный коммутатор, который может отправлять сигнал полной скорости одновременно с приемом сигнала полной скорости, может работать в два раза быстрее, чем полудуплексный переключатель.

Intelligence

Коммутаторы бизнес-класса могут обладать дополнительными интеллектуальными возможностями. Как минимум, они должны иметь возможность проверить пакет, чтобы увидеть, куда он должен быть отправлен.Коммутаторы уровня 3 идут еще дальше и углубляются в IP-конверт пакета, чтобы даже обеспечить возможности маршрутизации. Они могут привести к гораздо более эффективному использованию сети в обмен на более высокую стоимость.

Power Over Ethernet

В связи с разнообразием типов устройств, подключаемых к бизнес-сетям, сетевой коммутатор, который может отправлять сигнал питания через соединение Ethernet, как никогда важен. Поддержка PoE позволяет коммутатору напрямую запитывать IP-телефоны, точки беспроводного доступа, камеры безопасности и наблюдения по Интернет-протоколу, а также другие устройства прямо через проводку Ethernet.Это избавляет предприятия от необходимости прокладывать отдельные кабели питания для этих устройств.

Ссылки

Writer Bio

Соломон Порецкий пишет с 1996 года и был опубликован в ряде отраслевых изданий, включая «Minnesota Real Estate Journal» и «Minnesota Multi-Housing Association Advocate». Он имеет степень бакалавра искусств с отличием Колумбийского университета и большой опыт в области финансовых услуг, недвижимости и технологий.

Коммутация Ethernet: что такое коммутатор Ethernet?

Коммутация

Ethernet позволяет подключать проводные устройства, такие как компьютеры, ноутбуки, серверы и принтеры, к локальной сети (LAN). Несколько портов коммутатора Ethernet обеспечивают более быстрое подключение и более плавный доступ ко многим устройствам одновременно. Коммутаторы Ethernet, впервые представленные в 1990 году и с тех пор значительно эволюционировавшие, являются наиболее распространенной формой сетевых коммутаторов.

Коммутатор Ethernet создает сети и использует несколько портов для связи между устройствами в локальной сети.Коммутаторы Ethernet отличаются от маршрутизаторов, которые соединяют сети и используют только один порт LAN и WAN. Полная проводная и беспроводная корпоративная инфраструктура обеспечивает проводное подключение и Wi-Fi для беспроводного подключения.

Концентраторы

похожи на коммутаторы Ethernet в том, что подключенные к ним устройства в локальной сети будут подключены к ним с помощью нескольких портов. Большая разница заключается в том, что концентраторы поровну распределяют полосу пропускания между портами, в то время как коммутаторы Ethernet могут выделять большую полосу пропускания для определенных портов без снижения производительности сети.Когда в сети активно много устройств, коммутация Ethernet обеспечивает более надежную работу.

Маршрутизаторы

соединяют сети с другими сетями, чаще всего соединяя локальные сети с глобальными сетями (WAN). Маршрутизаторы обычно устанавливаются на шлюзе между сетями и маршрутизируют пакеты данных по сети.

В большинстве корпоративных сетей используются комбинации коммутаторов, маршрутизаторов и концентраторов, а также проводные и беспроводные технологии.

Коммутаторы Ethernet

обеспечивают множество преимуществ при правильной установке, интеграции и управлении.К ним относятся:

  1. Сокращение простоев сети
  2. Улучшена производительность сети и увеличена доступная пропускная способность в сети
  3. Снижение нагрузки на отдельные вычислительные устройства
  4. Защита всей корпоративной сети с помощью более надежной защиты
  5. Снижение капитальных и операционных затрат на ИТ благодаря удаленному управлению и консолидированной проводке
  6. Оптимизация ИТ-инфраструктуры и планирование будущего расширения с использованием модульных коммутаторов

Большинство корпоративных сетей поддерживают сочетание проводных и беспроводных технологий, включая коммутацию Ethernet как часть проводной инфраструктуры.Десятки устройств могут подключаться к сети с помощью коммутатора Ethernet, а администраторы могут отслеживать трафик, управлять обменом данными между машинами, безопасно управлять доступом пользователей и быстро устранять неполадки.

Коммутаторы выпускаются в большом количестве вариантов, что означает, что организации почти всегда могут найти решение, подходящее по размеру для своей сети. Они варьируются от базовых неуправляемых сетевых коммутаторов, предлагающих возможность подключения по принципу plug-and-play, до многофункциональных коммутаторов Gigabit Ethernet, которые работают на более высоких скоростях, чем беспроводные варианты.

Фреймы представляют собой последовательности информации, передаваемые по сетям Ethernet для перемещения данных между компьютерами. Фрейм Ethernet включает в себя адрес назначения, по которому передаются данные, и адрес источника, который является местоположением устройства, отправляющего фрейм. В стандартной семиуровневой модели взаимодействия открытых систем (OSI) для компьютерных сетей фреймы являются частью уровня 2, также известного как уровень канала передачи данных. Иногда их называют «устройствами канального уровня» или «коммутаторами уровня 2».”

Прозрачный мост — самая популярная и распространенная форма моста, критически важная для функциональности коммутатора Ethernet. При использовании прозрачного моста коммутатор автоматически начинает работать, не требуя какой-либо настройки коммутатора или изменений компьютеров в сети (т. Е. Работа коммутатора прозрачна).

Address Learning — Коммутаторы Ethernet управляют тем, как кадры передаются между портами коммутатора, принимая решения о том, как пересылать трафик на основе 48-битных адресов управления доступом к среде (MAC), которые используются в стандартах LAN.Коммутатор Ethernet может узнать, какие устройства находятся в каких сегментах сети, используя исходные адреса кадров, которые он получает.

Каждый порт на коммутаторе имеет уникальный MAC-адрес, и по мере получения кадров на портах программное обеспечение коммутатора проверяет исходный адрес и добавляет его в таблицу адресов, которую он постоянно обновляет и поддерживает. (Таким образом коммутатор «обнаруживает», какие устройства доступны на каких портах.) Эта таблица также известна как база данных переадресации, которая используется коммутатором для принятия решений о том, как фильтровать трафик для достижения определенных пунктов назначения.То, что коммутатор Ethernet может «обучаться» таким образом, позволяет администраторам сети добавлять новые подключенные конечные точки к сети без необходимости вручную настраивать коммутатор или конечные точки.

Фильтрация трафика — После того, как коммутатор создал базу данных адресов, он может плавно выбирать способ фильтрации и пересылки трафика. По мере изучения адресов коммутатор проверяет кадры и принимает решения на основе адреса назначения в кадре. Коммутаторы также могут изолировать трафик только от тех сегментов, которые необходимы для приема кадров от отправителей, гарантируя, что трафик не будет без необходимости перетекать на другие порты.

Переадресация кадров — Записи в базе данных пересылки коммутатора могут выпадать из списка, если коммутатор не видит кадров из определенного источника в течение определенного периода времени. (Это предохраняет базу данных пересылки от перегрузки «устаревшей» исходной информацией.) Если запись отброшена, то есть она снова неизвестна коммутатору, но трафик возобновляется с этой записи позже, коммутатор пересылает кадр. ко всем портам коммутатора (также известное как лавинная рассылка кадров) для поиска правильного пункта назначения.Когда он подключается к этому месту назначения, коммутатор снова изучает правильный порт, и лавинная рассылка кадров прекращается.

Multicast Traffic — LAN могут не только передавать кадры на отдельные адреса, но также могут отправлять кадры на адреса многоадресной рассылки, которые принимаются группами конечных пунктов назначения. Широковещательные адреса — это особая форма многоадресного адреса; они группируют все конечные точки назначения в локальной сети. Многоадресные и широковещательные рассылки обычно используются для таких функций, как динамическое назначение адресов или отправка данных в мультимедийных приложениях сразу нескольким пользователям в сети, например, в онлайн-играх.(Потоковые приложения, такие как видео, которые отправляют многоадресные данные с высокой скоростью и генерируют большой трафик, могут снизить пропускную способность сети.

Управляемые и неуправляемые коммутаторы Ethernet

Неуправляемая коммутация Ethernet относится к коммутаторам, у которых нет пользовательской конфигурации; их можно просто подключить и включить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены. Карта сайта
