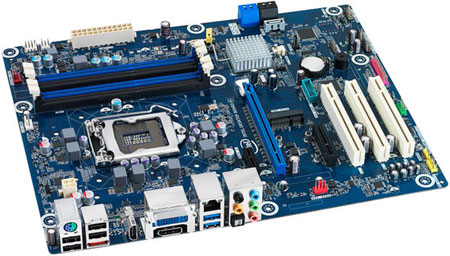

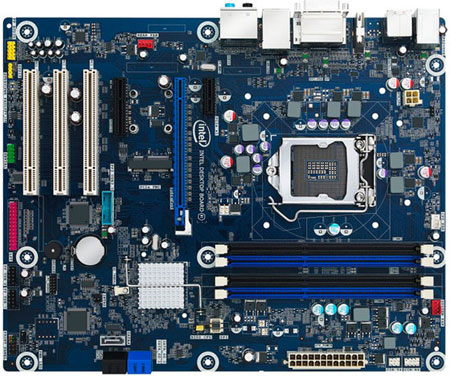

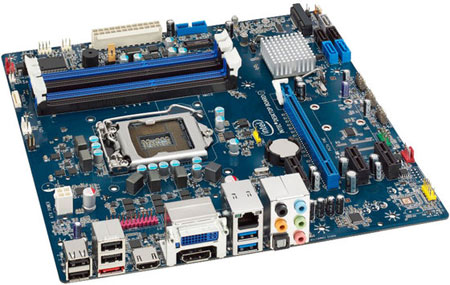

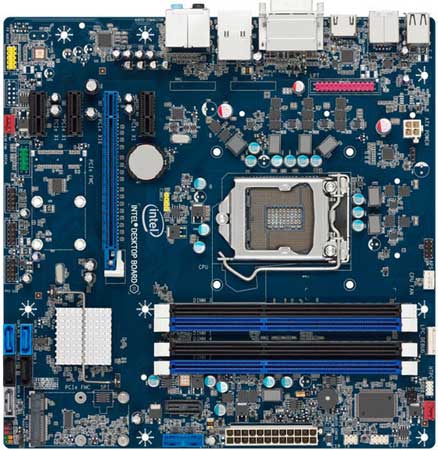

 Вслед за системными платами DZ77BH-55K и DZ77SL-50K компания Intel рассекретила еще три материнские платы, но на этот раз уже построенные на чипсете H77 Express: DH77KC, DH77EB и DH77DF. Каждая из новинок выполнена в своем типоразмере: ATX, MicroATX и Mini-ITX соответственно. Intel DH77DF, несмотря на свои скромные габариты, имеет довольно хорошее оснащение. Так, системная плата укомплектована двумя слотами для модулей оперативной памяти DDR3, разъемом PCI Express 3.0 x16 для установки видеокарты, пятью портами SATA (из них - один eSATA, два SATA 3 Гбит/с и еще два SATA 6 Гбит/с), разъемом Mini PCI-E. На интерфейсную панель материнской платы, помимо вышеупомянутого eSATA, выведены также порты USB 2.0 и USB 3.0 в количестве четырех и двух штук соответственно. Там же находятся три видеовыхода (DVI, DisplayPort и HDMI), порты FireWire и RJ-45, S/PDIF и стандартные гнезда для подключения акустических систем. Подсистема питания Intel DH77DF реализована по схеме «4+1 фаза». В Intel DH77EB используется такая же схема питания, что и в Intel DH77DF. Эта системная плата укомплектована уже четырьмя слотами для модулей оперативной памяти, тремя PCI Express 2.0 x1 и одним PCI Express 3.0 x16. Как и младшая сестра, DH77EB оснащена разъемом Mini PCI-E и пятью портами SATA (два - SATA 6 Гбит/с, два - SATA 3 Гбит/с м один eSATA). На заднюю панель DH77EB выведены те же разъемы, которыми располагает и DH77DF. Единственное исключение - отсутствие порта FireWire. Intel DH77KC наделена подсистемой питания с девятью фазами, количество слотов для оперативной памяти - четыре. В конфигурацию этой системной платы входит слот PCI Express 3.0 x16, по одному слоту PCI Express x1 и x4, а также три традиционных слота PCI. Портов SATA - шесть штук: два из них соответствуют спецификации SATA 6 Гбит/с, один выведен в виде eSATA на интерфейсную планку, остальные соответствуют стандарту SATA 3 Гбит/с. Важно отметить, что, как и две другие платы, DH77KC укомплектована разъемом Mini PCI-E. Интерфейсная панель Intel DH77KC располагает пятью гнездами диаметром 3,5 мм для подключения аудиоустройств, четырьмя портами USB 2.0, тремя видеовыходами (DVI, HDMI и DisplayPort), двумя портами USB 3.0, а также разъемами PS/2, S/PDIF и RJ-45. Источник: Intel
|
