Основные понятия Grid Layout — CSS
CSS Grid Layout представляет двумерную сетку для CSS. Grid (здесь и далее подразумевается CSS Grid Layout ) можно использовать для размещения основных областей страницы или небольших элементов пользовательского интерфейса. В этой статье описывается компоновка сетки CSS и новая терминология, которая является частью спецификации CSS Grid Layout Level 1. Функции, показанные в этом обзоре, будут более подробно описаны в остальной части данного руководства.
Grid представляет собой пересекающийся набор горизонтальных и вертикальных линий — один набор определяет столбцы, а другой строки. Элементы могут быть помещены в сетку, соответственно строкам и столбцам. Grid имеет следующие функции:
Фиксированные и гибкие размеры полос
Вы можете создать сетку с фиксированными размерами полос — например, используя пиксели. Вы также можете создать сетку с гибкими размерами, используя проценты или новую единицу измерения — fr, предназначенную для этой цели.
Расположение элемента
Вы можете размещать элементы в заданном месте Grid, используя номера строк, имена или путем привязки к области Grid. Grid также содержит алгоритм управления размещением элементов, не имеющих явной позиции в Grid.
Создание дополнительных полос для хранения контента
Вы можете определить явную сетку с макетом сетки, но спецификация также касается контента, добавленного за пределами объявленной сетки, при необходимости добавляя дополнительные строки и столбцы. Включены такие функции, как добавление «столько столбцов, сколько будет помещено в контейнер».
Управление выравниванием
Grid содержит функции выравнивания, чтобы мы могли контролировать, как элементы выравниваются после размещения в области сетки, и как выравнивается весь Grid.
Управление перекрывающимся контентом
В ячейку сетки может быть помещено более одного элемента, или области могут частично перекрывать друг друга. Затем это расслоение можно контролировать с помощью
Grid — это мощная спецификация и в сочетании с другими частями CSS, такими как flexbox, может помочь вам создать макеты, которые ранее невозможно было построить в CSS. Все начинается с создания сетки в вашем grid контейнере.
Мы создаем grid контейнер, объявляя display: grid или display: inline-grid на элементе. Как только мы это сделаем, все прямые дети этого элемента станут элементами сетки.
В этом примере есть div, содержащий класс wrapper с пятью потомками
<div> <div>One</div> <div>Two</div> <div>Three</div> <div>Four</div> <div>Five</div> </div>
Сделаем wrapper grid контейнером
.wrapper {
display: grid;
}
Все прямые потомки теперь являются grid элементами. В веб-браузере вы не увидите никакой разницы в отображении элементов, поскольку Grid создал единую сетку столбцов для элементов.
На данный момент вам может оказаться удобным работать в Firefox Developer Edition, в котором есть Grid Inspector, доступный как часть инструментов разработчика. Если вы просмотрите этот пример в Firefox и проверите Grid, вы увидите маленький значок рядом с display: grid. Нажмите этот значок, и сетка на этом элементе будет наложена в окне браузера.
По мере вашего обучения и последующей работы с CSS Grid Layout этот инструмент даст вам лучшее визуальное представление о том, что происходит с вашей сеткой.
Если мы хотим, чтобы это стало более похожим на сетку, нам нужно добавить полосы.
Мы определяем ряды и столбцы в нашей сетке при помощи свойств grid-template-columns и grid-template-rows. Это определяет полосы сетки. Полоса сетки — это место между любыми двумя линиями сетки. На изображении ниже вы можете увидеть подсветку полосы — первого трека ряда в нашей сетке.
Можно дополнить пример выше, добавив свойство grid-template-columns и задав размеры полос колонок.
В примере ниже мы создаём сетку с шириной колонки 200px. Каждый дочерний элемент сетки будет располагаться в отдельной ячейке сетки.
<div> <div>One</div> <div>Two</div> <div>Three</div> <div>Four</div> <div>Five</div> </div>
.wrapper {
display: grid;
grid-template-columns: 200px 200px 200px;
}
Единица измерения fr
Размер треков (полос) может быть задан с помощью любой единицы длины. Спецификация также вводит дополнительную единицу длины, позволяющую создавать эластичные (flexible) грид-треки. Новая единица длины fr представляет собой долю (fraction) доступного пространства в грид-контейнере. Определение грида в коде ниже создаст три трека равной длины, которые будут увеличиваться и уменьшаться в размерах в соответствии с доступным пространством.
<div> <div>One</div> <div>Two</div> <div>Three</div> <div>Four</div> <div>Five</div> </div>
.
wrapper {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
В следующем примере мы создаем грид с треком в 2fr и двумя треками по 1fr. Доступное пространство разбивается на четыре части. Две части занимает первый трек, и две части — два оставшихся.
.wrapper {
display: grid;
grid-template-columns: 2fr 1fr 1fr;
}
В последнем примере смешаем треки с абсолютной длиной и треки с длиной во fr. Размер первого трека 500 пикселей, и эта фиксированная ширина убирается из доступного пространства. Оставшееся пространство разбивается на три части и пропорционально разделяется между двумя эластичными треками.
.wrapper {
display: grid;
grid-template-columns: 500px 1fr 2fr;
}
Задание треков с помощью нотации
repeat()В огромных гридах с большим количеством треков можно использовать нотацию repeat() , чтобы повторить структуру треков или ее часть.
Например, такое задание грида:
.wrapper {
display: grid;
grid-template-columns: 1fr 1fr 1fr;
}
можно записать вот так:
.wrapper {
display: grid;
grid-template-columns: repeat(3, 1fr);
}
Repeat-нотацию можно использовать как часть списка треков. В следующем примере создается грид с начальным треком шириной в 20 пикселей, шестью треками шириной в 1fr и последним треком шириной в 20 пикселей.
.wrapper {
display: grid;
grid-template-columns: 20px repeat(6, 1fr) 20px;
}
Repeat-нотация в качестве аргумента принимает список треков, поэтому с ее помощью можно создавать структуру из повторяющихся треков. В следующем примере грид состоит из 10 треков: за треком шириной 2fr , и все это дело повторяется пять раз.
.wrapper {
display: grid;
grid-template-columns: repeat(5, 1fr 2fr);
}
Явный и неявный грид
Во всех примерах выше мы создавали наши колоночные (столбцовые) треки с помощью свойства grid-template-columns, в то время как грид самостоятельно создавал строки (ряды, полосы) для любого контента там, где это требовалось.
Эти строки создавались в неявном гриде. Явный грид состоит из строк и колонок, которые мы определяем с помощью grid-template-columns и grid-template-rows
Вы также можете задать размер треков, создаваемых в виде неявного грида с помощью свойств grid-auto-rows и grid-auto-columns.
В примере ниже мы задаем grid-auto-rows , чтобы треки, создаваемые в неявном гриде были высотой 200 пикселей.
<div>
<div>One</div>
<div>Two</div>
<div>Three</div>
<div>Four</div>
<div>Five</div>
</div>
.
wrapper {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-auto-rows: 200px;
}
Масштабирование треков и
minmax()При задании размеров явного грида или при определении размеров автоматически создаваемых колонок или строк может возникнуть следующая ситуация: мы хотим определить для треков минимальный размер, но при этом быть уверенными, что при необходимости треки растянутся, чтобы вместить весь добавленный в них контент. Например, нам нужно, чтобы строки никогда не становились меньше 100 пикселей, но если контент занимает, скажем, 300 пикселей в высоту, мы хотим, чтобы строка тоже стала 300 пикселей.
Для подобных ситуаций в Grid предусмотрено решение с помощью функции minmax(). В следующем примере minmax() используется, как значение свойства grid-auto-rows. Автоматически создаваемые строки будут как минимум 100 пикселей в высоту, а как максимум примут значение auto означает, что размер строки посмотрит на размер контента и растянется таким образом, чтобы вместить самый высокий элемент ячейки в этой строке.
.wrapper {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-auto-rows: minmax(100px, auto);
}
<div>
<div>One</div>
<div>Two
<p>I have some more content in.</p>
<p>This makes me taller than 100 pixels.</p>
</div>
<div>Three</div>
<div>Four</div>
<div>Five</div>
</div>
Нужно заметить, что когда мы определяем грид, мы определяем грид-треки, а не грид-линии. После этого грид обеспечивает нас пронумерованными линиями, номера которых можно использовать для размещения элементов. Например, в гриде с тремя колонками и двумя рядами у нас — четыре колоночные линии.
Линии нумеруются в соответствии с режимом написания (writing mode) документа. В языках с написанием слева-направо, линия 1 — самая левая линия в гриде. В языках с написанием справа-налево, линия 1 — самая правая линия в гриде.
Линиям также можно давать имена, и — не переключайтесь, дальше мы узнаем, как это делать.
Размещение элементов по линиям
В дальнейшем мы детально рассмотрим размещение элементов с помощью линий, а пока остановимся на простом способе. При размещении элемента мы ссылаемся именно на линию, а не на трек.
В следующем примере мы размещаем первые два элемента в нашем гриде из трех колоночных треков с помощью свойств grid-column-end, grid-row-start и grid-row-end. Поскольку режим написания слева направо, первый элемент размещается, начиная с колоночной линии 1, и занимает пространство до колоночной линии 4, которая в нашем случае — самая правая линия грида. Наш элемент начинается со строчной линии 1 и заканчивается на строчной линии 3, таким образом занимая два строчных трека.
Второй элемент начинается с колоночной линии 1 и занимает один трек. Это поведение по умолчанию, поэтому не нужно задавать конечную линию.
Элемент также занимает два строчных трека — со строчной линии 3 до строчной линии 5. Остальные элементы самостоятельно размещаются в пустых пространствах грида.
<div>
<div>One</div>
<div>Two</div>
<div>Three</div>
<div>Four</div>
<div>Five</div>
</div>
.wrapper {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-auto-rows: 100px;
}
.box1 {
grid-column-start: 1;
grid-column-end: 4;
grid-row-start: 1;
grid-row-end: 3;
}
.box2 {
grid-column-start: 1;
grid-row-start: 3;
grid-row-end: 5;
}
Не забывайте, что Вы можете использовать Grid Inspector в Firefox Developer Tools, чтобы посмотреть, как элементы размещаются по линиям грида.
Грид-ячейка (grid cell) — наименьшая единица измерения грида, концептуально похожая на ячейку таблицы. Как мы видели в предыдущих примерах, едва грид определен для родительского элемента, дочерние элементы автоматически размещаются в каждой ячейке нашего заданного грида.
На рисунке ниже первая ячейка грида выделена цветом.
Элементы могут занимать одну или несколько ячеек внутри строки или колонки, и подобное поведение создает грид-область (grid area). Грид-области должны быть перпендикулярными, — невозможно создать область, например, в форме буквы L. Выделенная цветом грид-область на рисунке ниже занимает два строчных трека и два колоночных.
Зазоры (Gutters) или аллеи (alleys) между грид-ячейками можно создать с помощью свойств grid-column-gap и grid-row-gap, или с помощью сокращенного свойства grid-gap. В примере ниже мы создаем зазор в 10 пикселей между колонками и в 1em между строками.
.wrapper {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-column-gap: 10px;
grid-row-gap: 1em;
}
<div>
<div>One</div>
<div>Two</div>
<div>Three</div>
<div>Four</div>
<div>Five</div>
</div>
Любое пространство, которое занимают зазоры, добавляется в начало эластичных треков, задаваемых с помощью fr, поэтому зазоры используются для регулирования размеров и действуют как регулярные грид-треки, хотя что-то разместить в них нельзя.
В терминах расположения элементов по грид-линиям (line-based positioning) зазоры ведут себя так, как если бы самой грид-линии была добавлена толщина.
Грид-элемент может быть и грид-контейнером. В следующем примере у нас есть созданный ранее трехколоночный грид, в котором размещены два элемента. В данном случае у первого элемента есть несколько подэлементов. Поскольку эти подэлементы не являются прямыми потомками грида, они не участвуют в структуре грида и отображаются в соответствии с нормальным потоком документа.
<div>
<div>
<div>a</div>
<div>b</div>
<div>c</div>
</div>
<div>Two</div>
<div>Three</div>
<div>Four</div>
<div>Five</div>
</div>
Если мы задаем для box1 значение display: grid , то можем написать для него структуру треков, и он тоже станет гридом, а его дочерние элементы будут размещены внутри этого нового грида.
.box1 {
grid-column-start: 1;
grid-column-end: 4;
grid-row-start: 1;
grid-row-end: 3;
display: grid;
grid-template-columns: repeat(3, 1fr);
}
В данном случае вложенный грид не связан с родительским. Как Вы можете видеть, он не наследует значение свойства grid-gap родительского элемента и линии вложенного грида не выравниваются по линиям родительского грида.
Подгрид (Subgrid)
В спецификации гридов уровня 2 есть функциональность, называемая подгридом (subgrid) , которая позволит нам создавать вложенные гриды, использующие структуру треков родительского грида.
Примечание. Эта функция поставляется в браузере Firefox 71, который в настоящее время является единственным браузером для реализации subgrid.
В приведенном выше примере мы можем отредактировать вложенный грид, изменив grid-template-columns: repeat(3, 1fr), на grid-template-columns: subgrid. Вложенный грид будет использовать родительскую структуру треков, чтобы разместить свои дочерние элементы.
.box1 {
grid-column-start: 1;
grid-column-end: 4;
grid-row-start: 1;
grid-row-end: 3;
display: grid;
grid-template-columns: subgrid;
}
Несколько грид-элементов могут занимать одну и ту же ячейку. Если вернуться к нашему примеру с элементами, размещенными по номерам линий, мы можем сделать так, чтобы два элемента перекрывались:
<div>
<div>One</div>
<div>Two</div>
<div>Three</div>
<div>Four</div>
<div>Five</div>
</div>
.wrapper {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-auto-rows: 100px;
}
.box1 {
grid-column-start: 1;
grid-column-end: 4;
grid-row-start: 1;
grid-row-end: 3;
}
.box2 {
grid-column-start: 1;
grid-row-start: 2;
grid-row-end: 4;
}
Элемент box2 теперь перекрывает box1, и отображается сверху, поскольку в исходном коде находится ниже.
Управление порядком отображения
Порядком, в котором элементы накладываются друг на друга, можно управлять с помощью свойства z-index — точно так же, как в случае с позиционированными элементами. Если задать box2 значение z-index , меньшее, чем у box1 , в стеке он отобразится под элементом box1.
.wrapper {
display: grid;
grid-template-columns: repeat(3, 1fr);
grid-auto-rows: 100px;
}
.box1 {
grid-column-start: 1;
grid-column-end: 4;
grid-row-start: 1;
grid-row-end: 3;
z-index: 2;
}
.box2 {
grid-column-start: 1;
grid-row-start: 2;
grid-row-end: 4;
z-index: 1;
}
подборка полезных ресурсов и руководств
CSS Grid Layout — один из самых обсуждаемых инструментов верстальщиков на данный момент. Однако он не является чем-то очень новым. Дело в том, что система приобрела поддержку самых известных браузеров: Firefox, Chrome, Opera, а также Safari.
Именно этим и вызван такой ажиотаж в сторону Grid.
Но что же такое CSS Grid Layout (он же Grid) на самом деле? На что он способен? И готов ли он для использования в полной степени в проектах? Давайте разберёмся в этом и посмотрим на подборку полезных ресурсов, способных помочь вам с началом использования Grid.
Что такое CSS Grid Layout?
История инструмента начинается с 2011 года. Именно тогда компания Microsoft отправила предложение группе разработчиков CSS. По этой ссылке вы можете посмотреть, как изначально выглядело предложение от Microsoft об использовании Grid вместе с Flexbox для вёрстки адаптивных макетов.
Данный CSS модуль определяет двумерную систему компоновки на основе сетки, оптимизированной для дизайна пользовательского интерфейса. Дочерние элементы могут быть помещены в произвольные места (слоты) при предопределённой гибкой или фиксированной сетке макета.
Краткое описание Grid от консорциума W3C.
Если у вас есть время и желание углубиться в документацию, можете сделать это на сайте консорциума.
Разница между Flexbox и Grid
Главным отличием Grid от Flexbox является количество измерений (осей). При работе только с последним вам придётся выбирать между осью X и осью Y. Иначе говоря, Flexbox может быть направлен на создание только колонок или только строк. Однако эти инструменты не конкурируют друг с другом, поэтому можно применять их вместе.
На иллюстрации ниже можно наглядно ознакомиться с отличительными чертами инструментов:
Вывод таков: CSS Grid Layout — новая и мощная система компоновки, позволяющая с лёгкостью разделить веб-страницу на столбцы и строки.
Полезные ресурсы, уроки и руководства
В последнее время, в связи с включением поддержки Grid в популярные браузеры, появилось огромное количество отличных уроков и вводных пособий по инструменту. Мы внимательно следили за выходившими и выходящими обновлениями и теперь рады представить список ресурсов, которые помогут вам начать работать и экспериментировать с CSS Grid.
Основные понятия в контексте CSS Grid
На этом ресурсе вы найдёте введение в работу с Grid, объяснение механизма работы Grid-контейнера, описание размещения элементов внутри контейнеров и многое другое.
Детальное руководство по CSS Grid
Подробное руководство, покрывающее все детали последней версии Grid. Крис Хаус рассматривает все нужные вам свойства и обозревает высокоуровневые концепты. Кроме того, он подкрепляет это образцами кода и визуальными примерами.

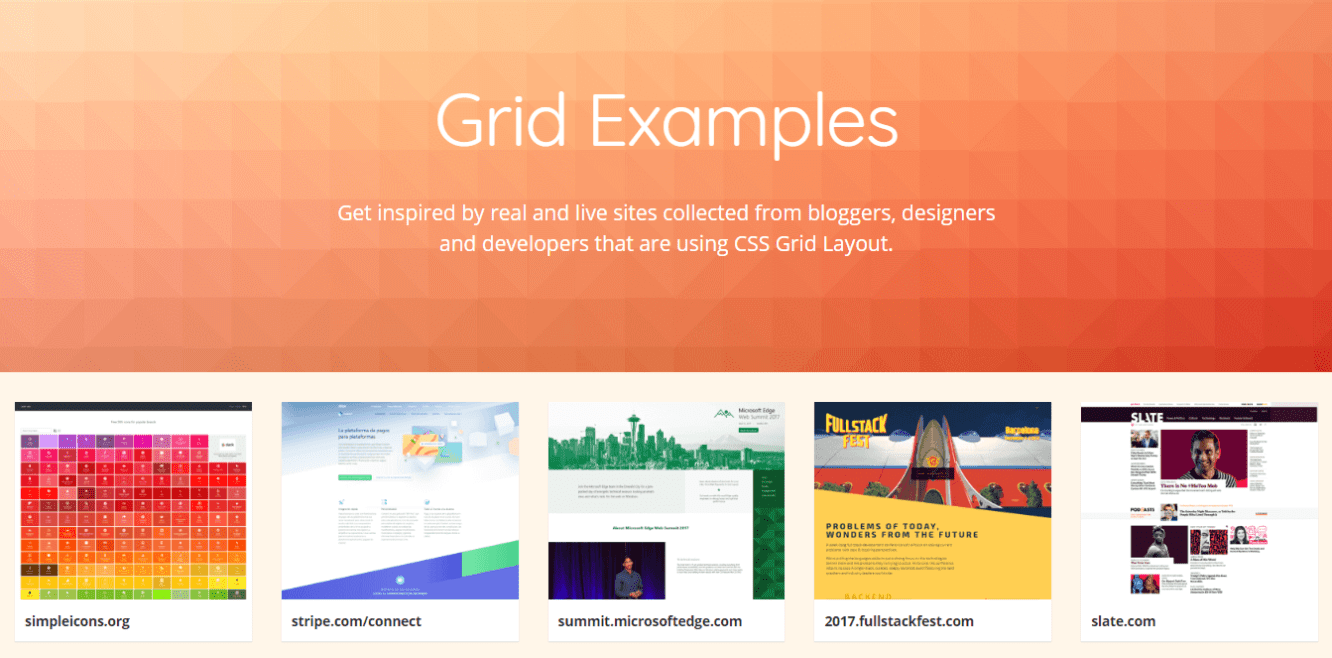

Grid в примерах
Приглашённый эксперт рабочей группы CSS, Рейчел Эндрю, — давний сторонник внедрения Grid в современный веб. Она делится большим количеством примеров о том, как использовать Grid, а также образцами кода, видеоуроками прочими полезными материалами на своём сайте Grid by Example.
В этом видео Рейчел объясняет множество практических примеров с Grid и показывает, как он может использоваться для создания современных адаптивных макетов.
В сегодняшнюю версию включено многое, и почти все это значительно упрощает создание адаптивных макетов на основе сетки.Давайте рассмотрим каждую новую функцию, изучим некоторые из новых макетов и возможностей, которые каждая открывает.
Позиционирование с автозапуском: новое значение по умолчанию
Маленький, но мощный: новый вариант «автоматического» положения для элементов сетки. В частности, сегодняшняя версия представляет новый режим по умолчанию для размещения дочерних элементов сетки: autoflow. Когда дочерний элемент сетки настроен на автоматическое позиционирование, он будет автоматически помещен в следующую доступную ячейку сетки при добавлении в сетку.(Ручное позиционирование, которое позволяет «закрепить» дочерние элементы сетки в определенном фиксированном положении в сетке, по-прежнему может применяться, удерживая Shift при перетаскивании элементов в сетку, или путем переключения настроек дочерних элементов сетки на панели стилей.
)
Autoflow особенно полезно при корректировке дизайна для небольших устройств, поскольку вы можете просто удалить столбцы и наблюдать, как дочерние элементы сетки просто переходят к следующей доступной ячейке — никаких настроек для каждого устройства не требуется.
Удалите столбцы на разных устройствах и наблюдайте, как дочерние элементы сетки переходят в следующую доступную ячейку.Поддержка списка продуктов для сбора и электронной торговли
ПозиционированиеAutoflow теперь упрощает создание сеток динамических списков, управляемых содержимым, таких как коллекция CMS и список продуктов электронной коммерции, а также страницы результатов поиска и сетки статического содержимого.
Макет сетки: теперь отлично сочетается с макетами, управляемыми содержимым.
Автоматическая подгонка (также известная как «магия реагирования»)
Наряду с введением автоматического позиционирования для элементов сетки появилась поддержка автоподбора, которая позволяет вам устанавливать минимальные и максимальные размеры для строк и столбцов, а затем сетка автоматически генерирует строки и столбцы по мере необходимости, чтобы следовать этим правилам и распространять контент. .Это позволяет создать макет, который работает для любого размера экрана — никаких настроек для каждой точки останова не требуется.
При автоматическом подборе строки и столбцы создаются по мере необходимости, а сетки содержимого проходят через все размеры экрана.плотный
Хотя автоматическое позиционирование и автоматическая подгонка упрощают создание адаптивных макетов, которые работают на всех устройствах, «автоматический» характер того, как они создают строки и столбцы, может создавать неудобные пробелы, когда составные элементы сетки не идеально вписываются в сетку.
Включение параметра «плотная» в вашей сетке попытается заполнить эти пробелы путем перераспределения элементов в пустые ячейки. Это особенно полезный вариант, когда у вас есть сетка, в которой смешиваются элементы с автозапуском и позиционируемые вручную элементы, поскольку плотность может заполнять пробелы, создаваемые при попытке элементов автозапуска обтекать позиционированный вручную элемент.
Примечание о доступности
Хотя использование плотного может быть удобным вариантом, чтобы ваш макет не выглядел слишком необычным при любой конкретной ширине экрана, следует отметить, что плотный может создать проблемы доступности для людей, которые используют программы чтения с экрана, поскольку он часто упорядочивает контент который не соответствует вашему исходному HTML.
