HDMI,DVI,VGA,DisplayPort — Всё об интерфейсах подключения.

Подбираем  для соответствующего разъема нужный штекер. Какие типы кабелей предлагают производители» HDMI,DVI,VGA,DisplayPort» и какой интерфейс является оптимальным для подключения монитора.

порты HDMI, VGA(D-Sub), DVI.

Раньше что­бы подключить монитор к компьютеру, использовали только аналоговый интерфейс VGA. В сов­ременных устройствах присут­ствуют разъемы » HDMI,DVI,VGA,DisplayPоrt». Посмотрим какими пре­имуществами и недостатками об­ладает каждый из интерфейсов.

С развитием новых технологий для плоских мониторов стало не­достаточно возможностей разъ­ема VGA. Чтобы достичь наивыс­шего качества изображения, не­обходимо использовать цифро­вой стандарт, такой как DVI. Про­изводители устройств для до­машних развлечений создали стандарт HDMI, ставший цифро­вым -преемником» аналогового разъема Scan. Несколько позднее VESA (Ассоциация стандартиза­ции видеоэлектроники) разрабо­тала

DisplayPort.

Основные интерфейсы подключения мониторов.

VGA. Первый стандарт подклю­чения, используемый и посей день, был разработан в 1987 году веду­щим в то время производителем компьютеров IBM для своих ПК се­рии PS/2. VGA — сокращенное Video Graphics Array (массив пикселов), в свое время именно так называ­лась видеоплата в компьютерах PS/2, разрешение которой состав­ляло 640×480 пике, (часто встреча­ющееся в технической литературе сочетание «VGA-разрешение» озна­чает именно эту величину).

Как выбрать колонки для компьютера?

Аналоговая система передачи данных с увеличением разрешения только ухудшает качество картинки. Поэтому в современ­ных компьютерах стандартом является цифровой интерфейс.

интерфейсы vga и dvi

. ■ DVI. Данная аббревиатура оз-naHaeTDigital Visual Interface-циф­ровой видеоинтерфейс. Он пере­дает видеосигнал в цифровом формате, сохраняя при этом вы­сокое качество изображения.

DVI имеет обратную совместимость: почти все компьютеры оснащены разъ­емом DVI-I, который способен пе­редавать как цифровые видеодан­ные, так и VGA-сигнал.

Недорогие видеоплаты снабжа­ются DVI-выходом в модификации Single Link (одноканальное реше­ние). Максимальное разрешение в данном случае составляет 1920х 1080 пике. (Full HD). Более дорогие модели видеоплат имеют двух-канальиый интерфейс DVI (Dual Link). К ним можно присоеди­нять мониторы с разрешением до 2560×1600 пике.

Разъем DVI достаточно велик, поэтому Apple разработала для своих ноутбуков интерфейс Mini DVI. С помощью переходника удается подключать устройства с Mini DVI и к монито­рам, оснащенным разъемом DVI.

интерфейсы подключения

■ HDMI. Сокращение HDMI рас­шифровывается как High Defini­tion Multimedia Interface, то есть мультимедийный интерфейс вы­сокого разрешения. В современ­ных устройствах для домашнего развлечения, например плоских телевизорах и Blu-ray-плеерах, HDMI является стандартным ин­терфейсом подключения.

Как и в случае DVI, передача сиг­нала осуществляется в цифровом формате, что означает сохранение исходного качества. Вместе с HDMI была разработана технология за­щиты HDCP (High Bandwidth Digital Content Protection), препятствую­щая созданию точных копий, на­пример, видеоматериалов.

Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт несколько раз подвергался изменениям, в част­ности — добавлялась поддержка новых аудио- и видеоформатов (см. таблицу вверху).

Для миниатюрных моделей тех­ники существует интерфейс Mini HDMI; соответствующий кабель HDMI/Mini HMDI входит в комп­лект поставки многих устройств.

интерфеисы HDMI и DisplayPort

■ DisplayPort (DP). Новый тип цифрового интерфейса для связи видеоплат с устройствами отобра­жения призван заменить DVI. Те­кущая версия стандарта 1.2 позво­ляет подключать несколько мо­ниторов при их последователь­ном объединении в одну цепочку. Однако в настоящее время уст­ройств, обладающих портом DP, не так много. Являясь прямым кон­курентом HDMI, данный интерфейс имеет существенное преиму­щество с точки зрения производи­телей: не требует лицензионных отчислений. В то время как за каж­дое устройство с HDMI приходит­ся платить четыре американских цента. Если на разъеме компьюте­ра или ноутбука стоит обозначе­ние «DP++», это указывает, что с по­мощью переходника можно под­ключать мониторы с интерфейса­ми DVI и HDMI.

Чтобы на тыльной стороне со­временных видеоплат оставалось достаточно места для разъемов иного назначения, был разрабо­тан уменьшенный вариант интер­фейса DP. Например, видеоплаты Radeon серии HD6800 содержат до шести портов Mini DP.

Mini DVI, Mini DisplayPort

HDMI,DVI,VGA,DisplayPort

Какой из этих стандартов полу­чит самое широкое распростра­нение? У HDMI шансы на успех очень велики, ведь данный ин­терфейс есть у большинства уст­ройств. Однако в колоде произ­водителей стран Азии [LG, Pa­nasonic, Sony, Samsung и Sharp] имеется новый козырь: согласно официальным данным, интер­фейс Digital Interactive Interface for Video and Audio (DiiVA) обеспе­чивает пропускную способность 13,5 Гбит/с (DP: 21,6; HDMI: 10,21.

Кроме того, как обещают компа­нии, максимальная длина кабеля между устройствами, например Blu-ray-плеером и телевизором, будет достигать 25 м. Никакой информации о том, как выглядит интерфейс DiiVA, пока нет.

Передача видео по USB

Два года назад появилась воз­можность подключать мониторы через USB с помощью переходни­ков DisplayLink. Однако ввиду невысокой (480 Мбит/с) пропуск­ной способности соединение по USB 2.0 для передачи видео не­пригодно. Другое дело — свежая версия стандарта USB (3.0), обес­печивающая скорость передачи данных до 5 Гбит/с.
Переходник компании DisplayLink позволяет подключать мониторы непосредственно к USB-порту ком­пьютера.

переходник usb dvi

пееходник usb ty dvi

Как соединить компьютер и монитор с разными интерфейсами.

Благодаря переходникам есть множество вариантов подклю­чения (см. таблицу внизу).

варианты подключения

Рас­пространенные переходники, на­пример DVI-I/VGA, имеют впол­не приемлемую стоимость. Так называемые конвертеры, преоб­разующие цифровой сигнал вы­хода DisplayPort в аналоговый VGA-сигнал, обходятся значи­тельно дороже.

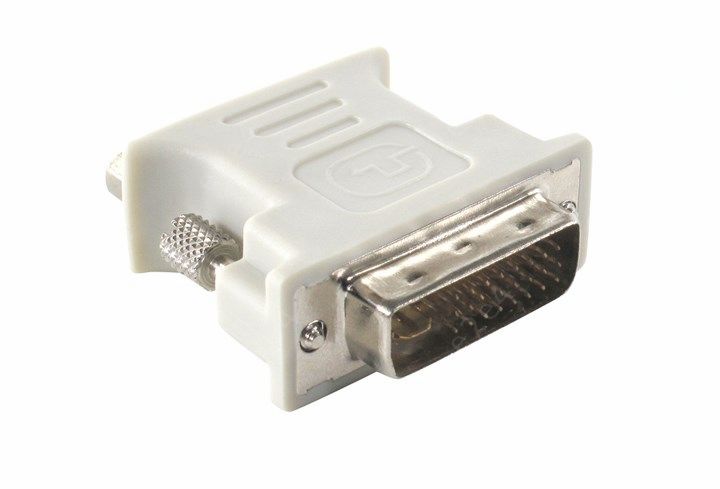

DVI to VGA adapter

perekhodnik hdmi vga

Однако, напри­мер, при подключении телевизо­ра с интерфейсом HDMI к разъ­ему DVI практически всегда от­сутствует звук.

adapter HDMI-DVI

HDMI cable to the DVI connector

Возможно ли сочетание устройств с различными версиями HDMI

При таком сочетании будут до­ступны лишь функции более ран­ней версии соответствующего ин­терфейса. Например, если видео­плата с HDMI 1.2 подключена к ЗО-телевизору, поддерживающему HDMI 1.4, то ЗО-игры станут ото­бражаться только в формате 2D.
Совет. Установка нового драйвера позволяет добавить поддержку HDMI 1.4 в некоторых видеопла­тах на чипах от NVIDIA, например GeForce GTX 460.
Какие разъемы обеспечивают наилучшее качество изображения?

Как показало тестирование, ана­логовый VGA-интерфейс дает наи­худшее качество изображения, в особенности при передаче сиг­налов с разрешением более 1024х 768 пике. Такое разрешение сегод­ня поддерживают даже 17-дюймо­вые мониторы. Обладателям мони­торов с большей диагональю и разрешением 1920×1080 пике, на­стоятельно рекомендуется исполь­зовать DVI, HDMI или DP.

Как подключить монитор к ноутбуку?

Большинство ноутбуков оснаща­ется разъемами для подключе­ния внешних мониторов. Вначале присоедините монитор к ноутбу­ку. После этого, используя кнопки Ш и KPI, можно переключаться между следующими режимами.

■ Использование внешнего мо­нитора в качестве основного. Дисплей ноутбука отключается, изображение выводится только на подключенный внешний мо­нитор. Оптимальный вариант для киноманов и геймеров.

Режим клона. Внешний мони­тор и дисплей ноутбука демонст­рируют одно и то же изображение

■  Практичная функция при прове­дении презентаций и семинаров.

■  Многоэкранный режим. Поз­воляет увеличить размер Рабоче­го стола Windows за счет исполь­зования нескольких мониторов. Очень удобно, например, набирая текст в Word, иметь перед глазами электронные сообщения.

Удастся ли присоединить телевизор к компьютеру ?

В современных компьютерах и ноутбуках отсутствуют аналого­вые видеоинтерфейсы, такие как  S-Video или композитный разъем. Поэтому подключить старый ЭЛТ-телевизор точно не получится. Однако подавляющее большин­ство плоских моделей оснащено интерфейсами DVI или HDMI, а значит, соединить их с компью­тером не составит труда.

perekhodnik hdmi ty dvi

Нетбуки же, как правило, обла­дают только VGA-выходом, и с ними можно соединять лишь те телевизоры, у которых имеется VGA-вход.

Можно ли подключить монитор через USB

Для традиционных мониторов это возможно только с помощью дополнительного переходника DisplayLink . Впрочем, в продаже встречаются и модели, подключа­емые к USB-порту компьютера напрямую — например, Samsung SyncMaster 940 UX.

Какова максимальная длина кабеля для монитора?

Возможности кабеля зависят от типа подключения. При использо­вании DVI длина соединения мо­жет достигать 10 м, однако в случае с HDMI и VGA она не должна пре­вышать 5 м. Для достижения мак­симальной скорости передачи.

На что следует обращать внимание при покупке видеокабеля?

hdmi-dvi-cable

Чтобы расположенные поблизо­сти электронные устройства не влияли на качество передава­емого сигнала, приобретайте только хорошо экранированные кабели. При использовании низ­кокачественного кабеля другие устройства, создавая помехи, мо­гут в некоторых случаях даже снижать скорость передачи дан­ных. В результате на экран будет выводиться прерывистое изо­бражение либо появится эффект наложения спектров. Позолочен­ные контакты предотвращают коррозию штекеров вследствие повышенной влажности воздуха. К тому же применяемые в совре­менных кабелях позолоченные контакты снижают сопротивле­ние между разъемом и штекером, отчего повышается качество пе­редачи. Но как видно из практики: на всё это можно забить, на позолоченные контакты и прочую лобуду, дешёвые кабели китайского производства, а именно они поставляются в комплекте с мониторами и видеокартами. И очень неплохо справляются со своими обязанностями.

Для справки: как то, где то собрали меломанов для теста кабелей. Присутствовали и с позолоченными, и с платиновыми контактам, от 1000$ за шнурок и много дороже. Ну и оценки выставлялись за качество звучания. Что бы определить победителя , соревнования проводились ебстественно в тёмную, производителя видно не было. Ну и кому то из устроителей в голову пришла мысль послать сигнал через обыкновенный железный ЛОМ (которым землю долбят). И что ВЫ думаете, он занял одно из призовых мест.



Как выбрать колонки для компьютера?

А меломаны долго объясняли какой кристально чистый звук идёт по этому крутому кабелю. Так что включайте  голову, а то я видел у ребят кабель   DVI по цене дороже чем видеокарта и монитор вместе взятые.



В чем разница между белыми цифровыми портами DVI и синими аналоговыми портами VGA на графическом адаптере Dell?

Содержание статьи

Разрешение

Основные сведения о DVI


Когда появились плоскопанельные дисплеи и высокопроизводительные графические адаптеры, потребовалась новая технология, которая позволила бы этим двум устройствам безопасно обмениваться данными и обеспечивать высочайшее качество сигнала.   Для решения этой проблемы группа Digital Display Working Group разработала формат цифрового видеоинтерфейса (DVI) с целью стандартизации подключения для цифрового видео.

Многие плоскопанельные дисплеи и графические адаптеры Dell теперь имеют интерфейсы DVI, а также традиционный синий аналоговый разъем VGA.  На приведенных ниже изображениях можно сравнить физические характеристики цифрового порта DVI и аналогового порта VGA.



Пример цифрового видеопорта DVI Пример традиционного аналогового порта VGA
Пример цифрового видеокабеля DVI Пример традиционного аналогового кабеля VGA

Обратите внимание, что основное отличие разъема DVI в том, что он белый, а не синий. Кроме того, разъем DVI имеет прямоугольную форму и содержит больше контактов.  Эти два порта физически не совместимы, поэтому кабели подходят только к какому-то одному порту.






Преимущества DVI


Стандарт DVI (Digital Video Interface) имеет ряд следующих преимуществ по сравнению с типом аналогового подключения VGA.

  • Видеосигнал остается цифровым. Графический адаптер и плоскопанельный монитор обрабатывают видео в цифровом формате, поэтому использование цифрового канала между ними обеспечивает максимальное качество изображения при передаче с графического адаптера на плоскопанельный монитор.

    Примечание.
      Технология, использовавшаяся ранее, преобразовывала цифровой сигнал с графического адаптера в аналоговый сигнал для видеокабеля, а затем снова преобразовывала сигнал в цифровой для плоскопанельного монитора.   В результате качество видеосигнала ухудшалось.



  • Поддержка будущих технологий. Технология DVI позволяет использовать многие будущие видеоформаты, включая телевидение высокой четкости (HD-TV) и управление цифровыми правами (DRM), чтобы гарантировать, что защищенный контент не будет записан и/или незаконно использован.
  • Высокое разрешение и частота обновления. Спецификация DVI 1.0 предусматривает разрешения до 2048 x 1536 при частоте 60 Гц, что намного превышает возможности практически всех плоскопанельных дисплеев в настоящее время.






Следует использовать DVI или VGA для подключения плоскопанельного монитора?


Часто возникает вопрос: «Следует ли использовать белый разъем DVI или синий разъем VGA для подключения плоскопанельного монитора?»

К счастью, ответ довольно прост: если у вас есть возможность использовать кабель DVI, используйте его. Потребуется только плоскопанельный монитор (ЭЛТ-мониторы не могут использовать преимущества DVI, как плоскопанельные мониторы) и графический адаптер с белым портом DVI. Просто подключите кабель к обоим портам и настройте плоскопанельный монитор для приема цифрового сигнала — обычно для этого следует нажать кнопку выбора входного сигнала для плоскопанельных мониторов Dell.


Примечание.
  Дополнительную информацию о подключении плоскопанельного монитора с помощью кабеля DVI см. в интернет-документеРуководство пользователя.

В настоящее время интерфейс DVI поддерживается только плоскопанельными дисплеями и графическими адаптерами высшего класса. Но с течением времени, когда производство этой технологии станет дешевле, можно ожидать, что DVI заменит синий порт VGA, который использовался для подключения мониторов с начала 1990-х годов.


Примечание.
  Хотя DVI обеспечивает более высокое качество сигнала, различия изображения между DVI и VGA не очевидны для большинства владельцев компьютеров. Но, присмотревшись более внимательно, вы, скорее всего, заметите более яркие цвета и более четкие изображения, которые доступны благодаря высококачественному плоскопанельному экрану и графическому адаптеру Dell.





Свойства статьи

Затронутый продукт

Alienware 25 Gaming Monitor AW2518H, Alienware 25 Gaming Monitor AW2518HF, Alienware 34 Monitor AW3418DW, Alienware 34 Monitor AW3418HW, Dell Crystal Monitor, Dell 2407WFP, Dell 1707FP, Dell 1708FP, Dell 1908FP, Dell 1909Wb, Dell 2007FP, Dell 2009WFP, Dell 2208WFP, Dell 2209WA, Dell 2407WFP-HC, Dell 2408WFP, Dell 2707WFP, Dell 2709W, Dell 3007WFP-HC, Dell 3008WFP, Dell AW2210, Dell AW2310, Alienware 25 Gaming Monitor AW2521H, Alienware 25 Gaming Monitor AW2521HF, Alienware 25 Gaming Monitor AW2521HFA, Alienware 25 Gaming Monitor AW2521HFL, Alienware 25 Gaming Monitor AW2521HFLA, Alienware 27 Gaming Monitor AW2720HF, Alienware 27 Gaming Monitor AW2720HFA, Alienware 27 Gaming Monitor AW2721D, Alienware AW3420DW, Alienware 38 Curved Gaming Monitor AW3821DW, Alienware 55 OLED Monitor AW5520QF, Dell C5517H, Dell C5518QT, Dell C5519Q, Dell C7016H, Dell C7017T, Dell C7520QT, Dell C8618QT, Dell C8621QT, Dell D1901N, Dell D1918H, Dell D2015H, Dell D2015HC, Dell D2020H, Dell D2201, Dell D2215H, Dell D2215HC, Dell D2216H, Dell D2421DS, Dell D2421H, Dell D2719HGF, Dell D2720DS, Dell D2721H, Dell D3216H, Dell D3217H, Dell D3218HN, Dell Dock with Monitor Stand DS1000, Dell Dual Monitor Stand MDS19, Dell Dual Monitor Arm — MDA20, Dell Dual Monitor Stand (MDS14), Dell E157FPT, Dell E1609WFP, Dell E1709WFP, Dell E170S, Dell E1713S, Dell E1715S, Dell E178WFP, Dell E1909Wb, Dell E1909WDD, Dell E190S, Dell E1910, Dell E1910H, Dell E1911, Dell E1912H, Dell E1913, Dell E1913S, Dell E1914H, Dell E1916H, Dell E1916HE Monitor, Dell E1916HL, Dell E1916HM, Dell E1916HV, Dell E1920H, Dell E198WFP, Dell E2009WFP, Dell E2010H, Dell E2011H, Dell E2013H, Dell E2014H, Dell E2014T, Dell E2015Hv, Dell E2016, Dell E2016H, Dell E2016HL, Dell E2016HM, Dell E2016HV, Dell E2020H, Dell E2209WFP, Dell E2210, Dell E2210H, Dell E2211H, Dell E2213, Dell E2213H, Dell E2214H, Dell E2214Hv, Dell E2215HV, Dell E2216H, Dell E2216HV, Dell E2218HN, Dell E2219HN, Dell E2220H, Dell E2221HN, Dell E228WFP, Dell E2310HWFP, Dell E2311H, Dell E2313H, Dell E2314H, Dell E2316H, Dell E2318H, Dell E2318HN, Dell E2318HR, Dell E2318HX, Dell E2414H, Dell E2416H, Dell E2417H, Dell E2418HN, Dell E2420H, Dell E2420HS, Dell E2421HN, Dell E248WFP, Dell E2715H, Dell E2720H, Dell E2720HS, Dell E5515H, Dell G2210, Dell G2410, Dell IN1720, Dell IN1910NWFP, Dell IN1920, Dell IN1930, Dell IN1940MW, Dell IN2010NWFP, Dell IN2020, Dell IN2020M, Dell Dual-Monitor Stand MDS14A, Dell Micro All-in-One Stand MFS18, Dell Monitor Stand MKS14, Dell Monitor Dual Arm MDA17, Dell MR2217, Dell MR2416, Dell Small Form Factor AIO Stand OSS17, Dell P170s, Dell P190s, Dell P1911, Dell P1913, Dell P1913s, Dell P1914S, Dell P1917S, Dell P1917SWh, Dell P2010H, Dell P2011H, Dell P2012H, Dell P2014H, Dell P2016, Dell P2017H, Dell P2018H, Dell P2210, Dell P2210H, Dell P2211H, Dell P2212H, Dell P2213, Dell P2214H, Dell P2217, Dell P2217H, Dell P2217Wh, Dell P2219H, Dell P2219HC, Dell P2310H, Dell P2311H, Dell P2312H, Dell P2314H, Dell P2314T, Dell P2317H, Dell P2317HWh, Dell P2319H, Dell P2411H, Dell P2412H, Dell P2414H, Dell P2415Q, Dell P2416D, Dell P2417H, Dell P2418D, Dell P2418HT, Dell P2418HZ, Dell P2418HZm, Dell P2419H, Dell P2419HC, Dell P2421, Dell P2421D, Dell P2421DC, Dell P2714H, Dell P2714T, Dell P2715Q , Dell P2717H, Dell P2719H, Dell P2719HC, Dell P2720D, Dell P2720DC, Dell P2721Q, Dell P2815Q, Dell P3221D, Dell P3418HW, Dell P3421W, Dell P4317Q, Dell S1709WFP, Dell S1909WFP, Dell S1909WN, Dell S1909WXWFP, Dell S199WFP, Dell S2009WFP, Dell S2209WFP, Dell S2216H, Dell S2216M, Dell S2218H, Dell S2218M, Dell S2230MX, Dell S2240L, Dell S2240M, Dell S2240T 21. 5 Multi-Touch Monitor with LED, Dell S2309WFP, Dell S2316H, Dell S2316M, Dell S2317HJ, Dell S2317HWI, Dell S2318H/S2318HX, Dell S2318HN/S2318NX, Dell S2318M, Dell S2319H, Dell S2319HN, Dell S2319HS, Dell S2319NX, Dell S2330MX, Dell S2340L, Dell S2340M, Dell S2340T, Dell S2409WFP, Dell S2415H, Dell S2417DG, Dell S2418H/S2418HX, Dell S2418HN/S2418NX, Dell S2419H, Dell S2419HGF, Dell S2419HM, Dell S2419HN, Dell S2419NX, Dell S2421H, Dell Gaming S2421HGF, Dell S2421HN, Dell S2421HS, Dell S2421HSX, Dell S2421NX, Dell S2440L, Dell S2715H, Dell S2716DG, Dell S2718D, Dell S2718H/S2718HX, Dell S2718HN/S2718NX, Dell S2719DC, Dell S2719DGF, Dell S2719DM, Dell S2719H, Dell S2719HN, Dell S2719HS, Dell S2719NX, Dell S2721D, Dell 27 Gaming Monitor S2721DGF, Dell S2721DGFA, Dell S2721DS, Dell S2721H, Dell Gaming S2721HGF, Dell S2721HN, Dell S2721HS, Dell S2721HSX, Dell S2721NX, Dell S2721Q, Dell S2721QS, Dell S2740L, Dell S2817Q, Dell S3219D, Dell S3220DGF, Dell S3221QS, Dell SE178WFP, Dell SE1918HV, Dell SE197FP, Dell SE198WFP, Dell SE2018HL, Dell SE2018HR, Dell SE2018HV, Dell SE2216H/SE2216HM, Dell SE2216HV, Dell SE2218HL, Dell SE2218HV, Dell SE2219H/SE2219HX, Dell SE2416H, Dell SE2416HM, Dell 24 Monitor: SE2417HG, Dell SE2417HGX, Dell SE2419H/SE2419HX, Dell SE2419HR, Dell SE2716H, Dell SE2717H, Dell SE2719H, Dell SE2719HR, Dell SE3218H, Dell Small Form Factor AIO Stand OSS21, Dell Single Arm Monitor (MSA14), Dell Single Monitor Arm MSSA18, Dell Single Monitor Arm — MSA20, Dell SP2008WFP, Dell SP2009WFP, Dell SP2208WFP, Dell SP2309WFP, Dell SP2318H, Dell SP2418H, Dell SR2220L, Dell SR2320L, Dell ST2010B, Dell ST2210B, Dell ST2220, Dell ST2220L, Dell ST2220M, Dell ST2220T, Dell ST2310, Dell ST2310B, Dell ST2320L, Dell ST2321L, Dell ST2410, Dell ST2410B, Dell ST2420L, Dell ST2421L, Dell SX2210T, Dell SX2210WFP, Dell U2211H, Dell U2212HM, Dell U2311H, Dell U2312HM, Dell U2410, Dell U2412M, Dell U2413, Dell U2414H, Dell U2415, Dell U2417H, Dell U2417HA, Dell U2417HJ, Dell U2417HWI, Dell U2419H, Dell U2419HC, Dell U2419HS, Dell U2421E, Dell U2421HE, Dell U2515H, Dell U2518D/U2518DX/U2518DR, Dell U2520D, Dell U2520DR, Dell U2711, Dell U2713H, Dell U2713HM, Dell U2715H, Dell U2717D, Dell U2717DA, Dell U2718Q, Dell U2718QM Monitor, Dell U2719D, Dell U2719DC, Dell U2719DS, Dell U2720Q, Dell U2720QM, Dell U2721DE, Dell U2913WM, Dell U2917W, Dell U3011, Dell U3014, Dell U3219Q, Dell U3415W, Dell U3417W, Dell U3419W, Dell U3421WE, Dell U3818DW, Dell U3821DW, Dell U4021QW, Dell U4320Q, Dell U4919DW, Dell UP2414Q, Dell UP2516D, Dell UP2715K, Dell UP2716D, Dell UP2716DA, Dell UP2718Q, Dell UP2720Q, Dell UP3017, Dell UP3017A, Dell UP3017Q, Dell UP3214Q , Dell UP3216Q, Dell UP3218K, Dell UP3221Q, Dell UZ2215H, Dell UZ2315H, Dell UZ2715H, Dell WR517 Wireless Module, Dell 1100MP, Dell Projector 1200MP, Dell 1201MP Projector, Dell 1209S Projector, Dell 1210S Projector, Dell Projector 1220, Dell 1409X Projector, Dell 1410X Projector, Dell 1420X Projector, Dell 1430X Projector, Dell 1450 Projector, Dell 1510X Projector, Dell Projector 1550, Dell 1609WX Projector, Dell 1610HD Projector, Dell Projector 1650, Dell 1800MP Projector, Dell Projector 1850, Dell Projector 2100MP, Dell Projector 2200MP, Dell Projector 2300MP, Dell 2400MP Projector, Dell Projector 3100MP, Dell Projector 3200MP, Dell Projector 3300MP, Dell 3400MP Projector, Dell Projector 4100MP, Dell 4210X Projector, Dell 4220 Projector, Dell 4310WX Projector, Dell 4320 Projector, Dell Projector 4350, Dell 4610X Wireless Projector, Dell 5100MP Projector, Dell 7609WU Projector, Dell 7700HD Projector, Dell Advanced Projector 7760, Dell M109S Projector, Dell M110 Projector, Dell Mobile Projector M115HD, Dell M209X Projector, Dell M210X Projector, Dell Projector M318WL, Dell M409WX Projector, Dell M410HD Projector, Dell Mobile Projector M900HD, Dell Professional Projector P318S, Dell Advanced Projector P519HL, Dell S300 Projector, Dell S300w Projector, Dell S300wi Projector, Dell S320 Projector, Dell S320wi Projector, Dell S500 Projector, Dell S500wi Projector, Dell S510 Interactive Projector, Dell S510n Projector, Dell Professional Projector S518WL, Dell S520 Projector, Dell Advanced Projector S560, Dell Projector S560P, Dell Projector S560T, Dell Advanced Projector S718QL

Дата последней публикации

20 нояб. 2020

Версия

2

Тип статьи

Solution

Оцените эту статью

Благодарим вас за отзыв.

К сожалению, наша система обратной связи в настоящее время не работает. Повторите попытку позже.

Комментарии не должны содержать следующие специальные символы: ()\

Разница между видео портами VGA, DVI, HDMI и DisplayPort

Вывести видео изображение на монитор или телевизор сегодня можно разными способами – вариантов портов для подключения с каждым годом становится всё больше, и не мудрено запутаться в количестве и разнице интерфейсов.

Разберемся в наиболее популярных форматах и определим случаи, когда тот или иной стандарт видео порта подойдет лучше всего.

VGA

Старейший из стандартов сопряжения ПК и монитора, который существует по сей день. Разработанный еще в 1987-м году компанией IBM компонентный видеоинтерфейс, использует аналоговый сигнал для передачи цветовой информации. В отличии от более современных стандартов, VGA не позволяет передавать звук – только картинку.

Коннектор VGA, как правило, синего цвета с двумя винтами по бокам. Он имеет 15-контактный разъем и изначально мог работать только на разрешении 640 на 480 пикселей, используя палитру из 16-ти цветов. Позже стандарт развился в так называемый Super VGA, поддерживающий более высокие расширения экрана и количество цветов до 16 миллионов цветов. А так как усовершенствованный стандарт продолжил использовать старый порт и внешне не изменился, то и называют его по старинке просто VGA.

Чаще всего данный формат используется на старом оборудовании, однако многие компьютеры по-прежнему снабжены этим портом. Что называется – на всякий случай.

DVI

Больше десяти лет спустя после выхода стандарта VGA свет увидел формат DVI – цифровой видеоинтерфейс. Вышедший в 1999-м году интерфейс был способен передавать видео без компрессии в одном из трех режимов: DVI-I (Integrated) – объединенный формат цифровой и аналоговой передачи, DVI-D (Digital) – поддержка только цифрового сигнала, DVI-A (Analog) – поддержка только аналогового сигнала.

Порты DVI-I и DVI-D могут идти в одинарном или двойном режиме. Во втором случае удваивается пропускная способность, что позволяет получать разрешение экрана высокой четкости – до 2048 на 1536 точек. Однако для этого нужно иметь и соответствующую видеокарту. Сами порты отличаются количеством контактов – так одинарный режим (Single link) использует четыре витых пары проводов (максимальное разрешение 1920 на 1200 пикселей при 60 Гц), а двойной режим (Dual link), соответственное, большее число контактов и проводов (разрешение до 2560 на 1600 при 60 Гц).

Важно помнить, что аналоговый вариант DVI-A не поддерживает мониторы стандарта DVI-D, а видеокарту с DVI-I можно подключить к монитору DVI-D кабелем с двумя коннекторами DVI-D-вилка. По аналогии с VGA, данный стандарт также передает на экран только видео изображение без звука. Однако с 2008-го года производители видеокарт сделали передачу звука возможной – для этого необходимо использовать кабель DVI-D – HDMI.

Также можно встретить на рынке и формат mini-DVI, придуманный компанией Apple, склонной к уменьшению всего и вся. Однако мини-стандарт работает только в одинарном режиме, а значит не поддерживает расширение выше, чем 1920 на 1200 пикселей.

HDMI

High Definition Multimedia Interface или интерфейс для мультимедиа высокой четкости позволяет передавать цифровые видео и аудио сигналы, да еще и с возможностью защиты от копирования. HDMI меньше своих предшественников по размеру, работает на более высокой скорости, а главное – передает звук, что позволило отправить на пенсию прежние стандарты SCART и RCA («тюльпаны») для подключения видеоустройств к телевизорам.

Спецификация HDMI 1.0 появилась в конце 2002 года и имела максимальную пропускную способность 4,9 Гб/с, поддержку 8-канального звука и видео до 165 МПикс/сек (то есть FullHD при 60 Гц). С тех пор стандарт постоянно развивался, а в 2013-м увидела свет спецификация HDMI 2.0 с пропускной способностью до 18 Гбит/с, поддержкой разрешения 4К (3840 на 2160 пикселей при 60 Гц) и 32-канального звука.

Сегодня стандарт HDMI используют не только компьютеры, но и цифровые телевизоры, DVD и Blu-ray проигрыватели, игровые приставки и многие другие устройства. При желании можно использовать переходники с HDMI на DVI и обратно.

Число контактов на HDMI портах начинается от 19-ти, а сами разъемы выпускаются в нескольких форм-факторах, самые распространенные из которых HDMI (Type-A), mini-HDMI (Type-C), micro-HDMI (Type D). Кроме того, есть HDMI порты для приема сигнала (HDMI-In) и для передачи (HDMI-Out). Внешне они практически неотличимы, но если, скажем, у вашего моноблока есть оба порта, то при попытке вывести картинку на второй монитор вы сможете воспользоваться только одним из них, а конкретно тем, что HDMI-Out.

DisplayPort

В 2006-м году был принят еще один видеостандарт для цифровых мониторов. DisplayPort, также как HDMI, передает не только видео, но и аудио, и служит для подключения компьютера с дисплеем или домашним кинотеатром. DisplayPort имеет более высокую скорость передачи данных, поддержку разрешения вплоть до 8К (7680 на 4320 пикселей при 60 Гц) в версии 1.4, вышедшей в марте 2016-го, а картинку через порт можно выводить на несколько мониторов (от двух до четырех, в зависимости от разрешения).

DisplayPort специально разрабатывался для вывода картинки с компьютеров на мониторы, тогда как HDMI больше предназначался для подключения различных устройств к телевизору. Однако данные порты можно использовать вместе при помощи адаптера Dual-Mode DisplayPort.

Есть также и вариации Mini DisplayPort, применяющиеся в первую очередь в ноутбуках. В частности, уменьшенный формат любим компанией Apple.

Thunderbolt

Наконец, стандарт от компании Intel (при совместной работе с Apple) для подключения переферийных устройств к компьютеру. Именно Apple была первой, кто в 2011-м году выпустил устройство с данным интерфейсом – ноутбук MacBook Pro.

Максимальная скорость передачи данных – 20 Гбит/с при использовании оптоволокна для версии 2, тогда как 3-я версия интерфейса способна работать на скорости до 40 Гбит/с. Thunderbolt объединяет в себе не только интерфейс DisplayPort, но и PCI-Express, а значит подключить к нему можно почти всё, что угодно. В частности, допускается подключение к одному порту до шести устройств, что сокращает необходимость иметь на устройстве огромное число различных портов.

Сам разъем Thunderbolt меньше, чем у mini-DisplayPort, а его третья версия и вовсе являет собой порт, совместимый с USB 3.1, то есть выполнен с разъемом USB Type-C.

Универсальный USB

Если вы вдруг переживаете, что в скором времени придется обновлять всю домашнюю технику в связи с изменением стандартов, то не спешите. Производители стремятся упростить историю с многочисленными интерфейсами и обеспечить поддержку старых устройств посредством переходников. В частности, для HDMI устройств необходимо будет использовать лишь соответствующий переходник, дабы иметь возможность подключения к современному порту USB Type-C.

По аналогии с тем, что ранее каждый производитель мобильных телефонов имел собственный разъем для подзарядки, а ныне большинство использует порт micro-USB, видеостандарт также стремится к унификации. И объединяющим форм-фактором должен стать именно USB-порт последнего поколения, по которому будут подключаться как мониторы, так и обычные наушники да гарнитуры.

4.6 / 5 ( 9 голосов )


Распиновки разъемов видеокарт компьютера распиновка и описание @ pinouts.ru

Распиновки разъемов видеокарт компьютера распиновка и описание @ pinouts.ru
  • 30 pin PDMI PDMI (Portable Digital Media Interface) is an interconnection standard for portable media players. Rarely used.
  • Digital Flat Panel (DFP) Used on digital flat panel monitors. Standard by DFP Group. Protocol: PanelLink
  • DisplayPort DisplayPort is a digital display interface.
  • DMS-59 DMS-59 is a 59-pin electrical connector generally used for computer video cards. It provides two DVI/VGA outputs on a single connector.
  • DVI (Digital Visual Interface) The Digital Visual Interface (DVI) is a video interface standard designed to maximize the visual quality of digital display devices such as flat panel LCD computer displays and digital projectors.
  • DVI-I to VGA passive adapter wiring scheme Most computer graphics cards nowadays does not have a Video Graphics Array connector. Some of them outputs the RGBHV (used in VGA) through their Digital Video Interface. If a graphics card has a DVI-I connector, but no VGA connector, it is likely to output VGA through DVI-I. Here we will show you how you can wire a DVI-I to VGA passive adapter. PLEASE NOTE: This scheme only works for DVI-I connectors. DVI-I carries both digital and analog RGB. DVI-D does not carry any analog RGB signal at all, so it is not possible to convert it to VGA without using an active adapter.
  • Enhanced video connector (EVC) Defined by Video Electronic Standards Association (VESA)
  • HDMI The High-Definition Multi-media is an industry-supported digital audio/video interface. HDMI provides an interface between any compatible digital audio/video source and a compatible digital audio and/or video monitor.
  • HDMI to DVI cable scheme simple pin-to-pin cable
  • Mini DisplayPort The Mini DisplayPort (MiniDP or mDP) is a miniaturized version of the DisplayPort audio-visual digital interface. Mini DisplayPort is capable of driving display devices with resolutions up to 2560×1600. Mostly used in new Apple computers: MacBook, MacBook Pro, MacBook Air, iMac, Mac mini, Mac Pro, and Xserve, but also fits to some PC notebooks.
  • Mini-DVI connector is used on Apple computers as a digital alternative to the Mini-VGA connector.
  • Mini-VGA connector The Mini-VGA connector is used on laptops and other systems in place of the standard VGA connector. Apart from its compact form, mini-VGA ports have the added ability to output both composite and S-Video in addition to VGA signals through the use of EDID.
  • Monochrome TTL video
  • NVIDIA GeForce 8600 GT 7-Pin TV-Out Connector ( s-video ) The NVIDIA GeForce 8600 GT GPU-based graphics card installed in your computer contains a 7-pin HDTV-Out connector as shown below. The connector has all the S-Video signals but no video capture signals and has support for component-out and composite-out via a dongle. The table below lists the connector pinout.
  • PC-8801mkII monochrome (B&W) video out
  • Plug and Display Analog/Digital (P&D-A/D, M1-DA) Defined by Video Electronic Standards Association (VESA) in the Plug and Display (P&D) standard. Also known as M1-DA (used in some Infocus and ASK multimedia projectors).
  • Plug and Display Digital (P&D-D) Defined by Video Electronic Standards Association (VESA) in the Plug and Display (P&D) standard
  • VESA-compliant P&D — EVC
  • VGA Many PC graphics cards use the same 15 pin VGA connector that the original IBM VGA card used. VGA=Video Graphics adapter or Video Graphics Array.
  • VGA (VESA DDC) VGA=Video Graphics adapter or Video Graphics Array. VESA=Video Electronics Standards Association. DDC=Display Data Channel.

: Распиновки для Apple

: Распиновки для ATI

: Распиновки для Dell

: Распиновки для Grandtec

: Распиновки для Leadtek

  • Leadtek TV-OUT (6 pin) Pinout of the PS/2 connector used on some Leadtek and VisionTek GeForce2 Ti cards as tvout connectors. Just hook up an rca to the composite pins and you have yourself a cable.
  • Leadtek Winfast TV2000

: Распиновки для Matrox

: Распиновки для Nvidia

: Распиновки для Sigma




DVI против VGA — разница и сравнение

VGA и Разъемы DVI используются для передачи видео от источника (например, компьютера) на устройство отображения (например, монитор, телевизор или проектор). Основное различие между VGA и DVI заключается в качестве изображения и способах передачи видеосигналов.

Разъемы и кабели VGA передают аналоговые сигналы, а DVI — как аналоговые, так и цифровые. DVI новее и предлагает лучший, более четкий дисплей по сравнению с VGA.Вы можете легко отличить их друг от друга, потому что разъемы VGA (и порты) синие, а разъемы DVI белые.

В отличие от HDMI, ни VGA, ни DVI не поддерживают звук. Таким образом, при подключении к телевизору, проектору или системе домашнего кинотеатра вы можете использовать один кабель HDMI для передачи аудио и видеосигналов или использовать один кабель VGA / DVI для видео и отдельный аудиокабель.

Качество сигнала

DVI обеспечивает более высокое качество сигнала по сравнению с VGA.Особенно заметна разница при более высоких разрешениях. Качество видео зависит от механизма работы, длины и качества кабеля; оба обсуждаются ниже.

Механизм работы

С точки зрения пользователя оба разъема работают одинаково: устройства имеют порты-розетки, а соединительные кабели имеют оконечные штыри. Сигнал передается от исходного устройства через порт к соединительному кабелю и получателю, которым является устройство отображения.

Разъемы VGA передают аналоговые сигналы. Цифровой видеосигнал, полученный от источника, преобразуется в аналоговый для передачи по кабелю. Если устройство отображения представляет собой старый монитор с электронно-лучевой трубкой (CRT), он принимает аналоговый сигнал. Однако большинство устройств отображения сейчас цифровые; поэтому они преобразуют аналоговый сигнал разъема VGA обратно в цифровой. Это преобразование из цифрового в аналоговый и обратно приводит к ухудшению качества видео для разъемов VGA.

Видеосигналы, передаваемые через DVI, не нуждаются в таком преобразовании, поскольку они являются только цифровыми.Следовательно, качество изображения лучше. Разница может быть незаметна для текста или даже видео SD (стандартного разрешения), но может быть заметна для видео HD и изображений с высоким разрешением или на дисплеях с высоким разрешением.

Кабели

Для разъемов VGA и DVI на качество сигнала влияет качество и длина кабелей. На кабель, по которому передается сигнал, влияют перекрестные помехи, которые возникают, когда сигналы в одном проводе индуцируют нежелательные токи в соседних проводах. Кабели VGA более восприимчивы к электрическим помехам и помехам по сравнению с DVI.Всегда используйте высококачественные кабели с хорошей толстой изоляцией.

Ухудшение сигнала хуже для более длинных кабелей; опять же, кабели VGA более подвержены этой проблеме. Кабель DVI длиной до 15 футов подходит для дисплеев с разрешением 1920 × 1200. Кабели длиной до 50 футов можно использовать с дисплеями с разрешением до 1280 × 1024. На больших расстояниях требуется использование усилителя DVI, чтобы уменьшить ухудшение сигнала.

Типы разъемов

Разъем VGA также называется разъемом RGB, D-sub 15, mini sub D15, mini D15, DB-15, HDB-15, HD-15 или HD15.Имеет 15 контактов. Есть только один тип разъема VGA, и он синего цвета.

Разъемы DVI Порты

DVI бывают трех типов:

1. DVI-D — разъем цифрового формата. Он поставляется в форматах single-link и dual-link , разница в том, что двухканальный разъем обеспечивает большую мощность и вдвое большую скорость передачи данных по сравнению с одноканальным разъемом. DVI-D — самый популярный тип разъема для подключения карт DVI к ЖК-мониторам. Для больших экранов двухканальный разъем часто оказывается лучшим выбором, чем одноканальный.

2. DVI-A — разъем аналогового формата. Этот тип используется для подключения карты DVI к ЭЛТ-монитору (аналоговому устройству отображения). Хотя сигнал действительно подвергается цифро-аналоговому преобразованию, результат получается более высокого качества, чем при использовании стандартного кабеля VGA.

3. DVI-I — разъем интегрированного формата. Он работает с цифровым и аналоговым оборудованием, действуя как кабель DVI-D или DVI-A, но не преобразует чистый выход DVI-D в аналоговый.DVI-I имеет два варианта — одноканальный и двухканальный — и имеет 29-контактную схему для поддержки нескольких подключений.

Продукты и цены

Люди часто ограничены портами, доступными на их компьютерах. Старые ПК могут иметь только порт VGA, а новые мониторы могут иметь только порт DVI. В таких случаях вам может потребоваться адаптер VGA-DVI для подключения этого ПК и монитора.

Следует отметить, что невозможно получить качество DVI при использовании адаптера VGA-DVI. Хотя некоторых проблем с качеством, таких как ухудшение качества сигнала в более длинных кабелях VGA, можно избежать, используя адаптер рядом с источником видеосигнала, цифро-аналоговое преобразование, необходимое для порта VGA, действительно ухудшает качество сигнала.

Преобразователи

также отличаются качеством и ценой. Вот некоторые цены на аксессуары DVI и VGA (включая адаптеры от 5 долларов США) на Amazon.com:

Список литературы

Какой выбрать? — FireFold

Большинство видеоустройств имеют несколько портов, и люди не знают, для чего они нужны. Любопытные люди могут посмотреть на разные порты и увидеть, что каждый из них предназначен для разных вилок, но это не отвечает на вопрос о том, для чего предназначены эти разные порты и какой кабель лучше всего подходит им в их ситуации.Разные порты действительно предназначены для разных шнуров или разъемов, которые используются для передачи видео с компьютера на некоторые видеоустройства, такие как монитор, телевизор или проектор. Это достаточно просто, так почему они вообще усложняют ситуацию, имея разные порты? Отчасти они, вероятно, так поступают, потому что могут и потому, что всегда предлагали несколько портов на устройствах. Давайте посмотрим на кабели DVI и VGA и посмотрим, какие из них лучше.

VGA — Аналоговый сигнал

Во-первых, для упрощения у VGA или Video Graphics Array есть разъем синего цвета.Сигналы VGA передают на монитор аналоговый сигнал. Сигнал, который кабель VGA отправляет на монитор, может сильно различаться по качеству. Кабель способен передавать более высокую частоту, и можно получить изображение с хорошим разрешением. Частично разница в аналоговых сигналах зависит от качества самого шнура. Часто аналоговые записи дешевле. Сигнал может перемещаться по волне; поэтому могут возникать помехи от других шумов или окружающего шума. Вот почему, когда впервые появились цифровые технологии; он широко рекламировался как улучшение по сравнению с аналогом.Однако часто аналоговое изображение или звук превосходны.

DVI — Цифровой сигнал

DVI считается преемником VGA, но он по-прежнему доступен не на всех новых мониторах. Об этом следует помнить, особенно если вы стремитесь к более четкому звуку или изображению на вашем устройстве. Для устройств с портами DVI важно помнить, что имеется несколько портов DVI, следовательно, несколько шнуров DVI для подключения к монитору. Есть DVI-D, у которого с одной стороны разъема плоская пластина.DVI-D — единственный кабель DVI для цифрового видео. DVI-I очень похож на DVI-D, но есть некоторые отличия. DVI-D отлично подходит для людей, которым нужен монитор для передачи аналоговых и цифровых сигналов. Для новичков в подключении монитора к компьютеру или другому устройству важно, чтобы шнуры DVI-D и DVI-D различались. Если вы уверены, что будете смотреть как аналоговые, так и цифровые медиа на устройстве, DVI-I — подходящий кабель, только для цифрового — DVI-D лучше всего.При подключении шнуров DVI-кабели и их порты белые.

Сравнение аналоговых и цифровых сигналов

Цифровой сигнал более точен в том, где создается звук или изображение, поэтому он улавливает меньше помех от внешних шумов по сравнению с аналоговым. Другой вариант — использовать АЦП или аналого-цифровой преобразователь, который позволяет микроконтроллеру подключаться и считывать используемое напряжение в аналоговом виде. Есть еще один вариант использования цифро-аналогового преобразователя, хотя эту технологию найти сложнее.В современном мире большая часть работы выполняется с использованием цифровых носителей. Многие люди, у которых есть старые аналоговые материалы, проходят процесс преобразования этих материалов в цифровые.

Стоит ли тратить больше денег на кабели?

Вы находитесь в магазине, и там есть два совершенно одинаковых кабеля DVI, кроме одного — 20 долларов, а другого — 50 долларов. Что вы покупаете? Вообще говоря, ответ заключается в том, что стоимость кабеля не имеет значения. Люди по-прежнему тратят на кабели больше денег, чем необходимо, потому что в старину качество кабеля могло иметь большое значение.Это были дни кассет VHS. Те времена прошли, но есть еще много людей, готовых потратить лишние деньги, но средний человек не заметит разницы. Самая важная вещь, которую нужно сделать, когда вы хотите подключить свой компьютер к телевизору или монитору, — это убедиться, какой порт имеет каждая машина. Затем решите, насколько вы разборчивы в отношении четкости и качества изображения, и, когда вы убедитесь в правильности выбора, сделайте это и наслаждайтесь.

Магазин кабелей FireFold

HDMI vs.DisplayPort против DVI против VGA: какое соединение выбрать?

По часовой стрелке снизу слева: HDMI, VGA, DVI. Не показано: DisplayPort. Джеффри Моррисон / CNET

В телевизорах HDMI является наиболее распространенным разъемом.Но если вы хотите подключить компьютер к телевизору (или у вас есть новый компьютерный монитор), варианты, как правило, следующие: HDMI, DisplayPort, DVI, а иногда и VGA старой школы.

У каждого соединения есть свои плюсы и минусы, и, возможно, лучший кабель для использования с вашим дисплеем — это больше, чем просто «то, с чем он идет».

Вот отличия.

Прежде чем мы начнем, важно отметить, что, за исключением VGA, все остальные соединения здесь цифровые. Таким образом, хотя потенциалы разрешения пикселей меняются при каждом подключении, качество иначе не меняется.Например, 1,920×1,080 / 60 через HDMI будет выглядеть так же, как 1,920×1,080 / 60 через DVI и DisplayPort (при условии, что все остальные настройки одинаковы). Логическим продолжением этого является то, что сами кабели также не имеют значения с точки зрения «качества» изображения. Любой кабель с определенным разрешением либо будет работать на определенном расстоянии, либо не будет работать. Прочтите мою статью «Все кабели HDMI одинаковы», чтобы узнать, почему это так.

HDMI
Все телевизоры и большинство компьютерных мониторов имеют HDMI.Он прост в использовании, недорогие кабели и, что самое главное, он передает звук. Если вы подключаете свой компьютер к телевизору, вам в первую очередь следует выбрать HDMI. Это избавит вас от лишних хлопот.

HDMI имеет ограничения, и это не всегда лучший выбор. Например, ваш телевизор, скорее всего, имеет подключения HDMI 1.4 с максимальным разрешением 3,820×2,160 пикселей при 30 кадрах в секунду. Если у вас есть новый монитор 4K, вы ограничены 30 кадрами в секунду. Только после выхода HDMI 2.0 вы сможете передавать 4K через HDMI со скоростью 60 кадров в секунду.Вам также понадобится новое оборудование (и, возможно, новый телевизор).

Так что в большинстве случаев HDMI подходит, но для действительно высоких разрешений и частоты кадров один из этих вариантов может быть лучше.

Wikimedia Commons

DisplayPort
DisplayPort — это формат подключения к компьютеру. Есть только один телевизор с DisplayPort, и не ожидайте, что он получит дальнейшее распространение на ТВ. Он поддерживает разрешение 3840 x 2160 пикселей при 60 кадрах в секунду, если у вас есть хотя бы DisplayPort 1.2 и функция многопотокового транспорта. Если вы хотите подключить компьютер к монитору, нет причин не использовать DisplayPort. Стоимость кабелей примерно такая же, как у HDMI.

DisplayPort также может передавать аудио.

DVI
Видеосигнал через DVI в основном такой же, как и через HDMI. Однако максимальный потенциал разрешения зависит от оборудования. Некоторые кабели и оборудование (называемые одинарными) могут работать только с 1,920×1200, в то время как другие (с двойным подключением) могут делать больше.

DVI обычно не поддерживает аудио (это может быть разным). Поэтому, если вы используете телевизор, используйте HDMI. Поскольку компьютерные мониторы обычно не имеют динамиков, это не проблема.

VGA (он же PC-RGB, D-sub 15)
Старый школьный разъем VGA — это кабель в крайнем случае. Это уже не слишком распространено и почти не встречается на телевизорах. Об этом спрашивали в недавнем электронном письме, поэтому я включаю его.

Не используйте VGA, если вы можете помочь. Хотя он поддерживает довольно высокое разрешение и частоту кадров, это аналоговый сигнал.Вы вряд ли получите идеальное изображение с современными ЖК-мониторами (поэтому вы бы использовали DVI).

Сейчас играет: Смотри: Как скрутить зарядные шнуры

1:31

А как насчет Thunderbolt?
Любовь Intel / Apple Thunderbolt технически доступна только на одном мониторе (Apple Thunderbolt Display).Вероятно, их будет больше, но не ожидайте какой-то революции Thunderbolt. Подключение совместимо с Mini DisplayPort.

Преобразование
Некоторые из этих кабелей можно преобразовать в другие. Например, DVI и HDMI обычно конвертируются с помощью простого адаптера. Некоторые подключения DisplayPort также будут работать с DVI и HDMI с адаптером, но не со всеми.

Собственное разрешение
Все современные телевизоры преобразуют входящий сигнал в любое их «собственное разрешение».Для большинства телевизоров это 1920х1080 пикселей. Таким образом, если вы отправите на телевизор материал с разрешением 1280×720 пикселей, он преобразует его в 1,920×1 080 пикселей. Телевизоры, как правило, неплохо справляются с этим (хотя они не принимают все разрешения; какие из них можно узнать в руководстве пользователя). Однако вам лучше установить разрешение вашего компьютера таким же, как и у телевизора (при условии, что оно не устанавливается автоматически, как должно). Соответствие разрешений означает точность пиксель в пиксель и отсутствие размытия или артефактов при повышении конверсии.Это особенно верно для компьютерных мониторов, которые редко имеют такую ​​качественную обработку преобразования, как их телевизионные собратья. Отправьте монитору компьютера нестандартное разрешение, и он будет работать … но он не будет выглядеть так хорошо, как должен.

Проверьте «Что такое повышающее преобразование?» для получения дополнительной информации.

Итог
ОК, так что в целом с HDMI все в порядке. Если вы используете монитор с действительно высоким разрешением, выберите DisplayPort. В противном случае все варианты начнут иметь серьезные недостатки.Если вы подключаете компьютер к телевизору, ознакомьтесь с этой статьей о том, как использовать телевизор в качестве монитора компьютера для игр, просмотра видео и т. Д.

Наконец, во всем этом есть один непростой фактор: не все ваше оборудование может поддерживать собственное разрешение, которое вы хотите отправить. С телевизорами это, вероятно, не проблема, так как почти все имеют разрешение 1920 x 1080, но с мониторами и их более разнообразными собственными разрешениями это немного сложнее. Обратитесь к руководству пользователя, чтобы узнать, какое разрешение у вашего монитора (всегда отправляйте исходное разрешение, если возможно), и убедитесь, что он поддерживает это разрешение с кабелем, который вы хотите использовать.


Есть вопрос для Джеффа? Во-первых, ознакомьтесь со всеми другими статьями, которые он написал, на такие темы, как почему все кабели HDMI одинаковы, светодиодный ЖК-дисплей против OLED, почему телевизоры 4K того не стоят и многое другое. Остались вопросы? Напишите ему в Твиттере @ TechWriterGeoff, а затем посмотрите его туристическую фотографию в Instagram. Он также считает, что вам стоит посмотреть его научно-фантастический роман и его продолжение.

Как преобразовать DVI в VGA или VGA в DVI

DVI и VGA — очень распространенные подключения дисплея, особенно на старых компьютерах и мониторах.Хотя они не одинаковы, и DVI поддерживает более высокие разрешения, чем VGA, преобразование между ними достаточно просто, что позволяет использовать мониторы и порты DVI и VGA как взаимозаменяемые.

Pixabay

Принимайте во внимание качество

Прежде чем начать, лучше всего кое-что понять о качестве изображения. Как и в случае с множеством цифровых сигналов, качество вывода видео зависит от его самого слабого звена. VGA поддерживает только разрешение 1024×768, а DVI может поддерживать разрешение 1080p HD при разрешении 1920×1080.Как только вы конвертируете между ними, качество снизится с любого источника до максимального до 1024×768.

При переключении с VGA на DVI изображение не увеличивается.

Преобразование между DVI и VGA

Есть два основных способа конвертировать из DVI в VGA. Вы можете использовать кабель, который выполняет преобразование за вас. На одном конце у него будет разъем DVI, а на другом — VGA. Подключите один конец к порту DVI, а другой к VGA, и все будет работать нормально.Подобные кабели можно найти практически везде в Интернете, где продается электроника.

Другой способ преобразования между этими разъемами — с помощью простого адаптера. Существует множество небольших адаптеров, у которых на одном конце есть разъем DVI, а на другом — VGA. Выберите правильный адаптер, который будет подключаться к устройству, которое вы хотите иметь либо DVI-, либо VGA-соединением, которое вам нужно, и подключите все, используя адаптер для замены обычного порта. Они также широко доступны и относительно недороги.Вы можете приобрести его на Amazon, и он будет работать в большинстве ситуаций.

Убедитесь, что вы выбрали правильную конфигурацию «папа / мама», чтобы она соответствовала разъемам на ваших устройствах. Это не должно быть слишком сложно, поскольку адаптеры и кабели широко доступны, и многие устройства используют одну и ту же схему.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Сложно понять

Выберите между VGA, DVI и HDMI для подключения монитора

Reader Майк заказал новую систему Dell с 21.5-дюймовый ЖК-монитор. Хотя монитор имеет входы VGA, DVI и HDMI, в комплект поставки входит только кабель VGA, хотя в инструкциях по установке рекомендуется подключение DVI или HDMI! Майк хочет знать, почему, и стоит ли ему покупать другой кабель.

Я отвечу наоборот. Во-первых, я бы действительно рекомендовал использовать другой кабель для подключения монитора к компьютеру. Однако нет необходимости возиться с HDMI, если вы не планируете смотреть фильмы Blu-ray (при условии, что ваш компьютер имеет и видеовыход HDMI, и привод Blu-ray).

Даже в этом случае DVI поддерживает протокол HDCP, необходимый для просмотра такого рода защищенного видеоконтента. HDMI действительно лучше всего подходит для подключения ПК к телевизору высокой четкости.

Следовательно, я бы пошел с кабелем DVI. Это даст вам чистый цифровой сигнал (VGA — аналоговый) и гораздо более четкое изображение при более высоком разрешении. Ваш Dell ST2210 имеет собственное разрешение 1920 x 1080, которое вы можете и должны использовать.

Не волнуйтесь, кабель DVI не будет стоить вам целого состояния. Такие сайты, как Meritline и Monoprice, продают их примерно за 5-10 долларов, в зависимости от длины.(Шестифутовый колонтитул должен быть достаточным для большинства пользователей. )

Итак, почему большинство мониторов поставляется только с кабелем VGA? Вероятно, потому, что VGA по-прежнему является самым распространенным типом видеоразъемов во всем мире, и, следовательно, серийные кабели дешевы. Поставщики также могут поставлять кабели DVI, но тогда по крайней мере один будет потрачен впустую.

Вот и все, Майк. Бросьте несколько лишних долларов и правильно относитесь к своему высокопоставленному монитору.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

[решено] Адаптер DVI-D на VGA не работает с KVM.

cwils14 Я не читал всю ветку, но у меня был подобный опыт раньше, поэтому я немного исследовал.

DVI имеет 2 формата: DVI-A и DVI-D, которые обозначают аналоговый и цифровой. Теперь видеокарта с разъемом DVI-A, имеет аналоговый процессор для DVI, и обычно это карты с VGA и DVI (старые карты). По сути, разъем DVI был просто разъемом VGA с PIN-кодом, совместимым для мониторов DVI (это не совсем так, но упрощенно заканчивается так: p)

Так или иначе, тогда у вас есть переход DVI-D.Я называю это переходным периодом, потому что они были обычным явлением 7 лет назад. Процессор может обрабатывать аналоговый и цифровой сигнал. Это разъемы DVI-D. Идея заключалась в том, что сигнал был цифровым, но вы могли использовать адаптер, и тогда он будет отправлять аналоговый. Вот где будет работать ваш адаптер. У меня работает несколько машин, на которых работают переходники. Некоторые Nvidia GeForce 240 работают так же, и Quadro (те, которые есть на некоторых рабочих станциях Dell).

Однако теперь у нас есть интегрированное видео с процессора (AMD APU, HD2000 и выше).Например, Core i3 может работать с HDMI, Display Port, DVI-D и VGA. В зависимости от материнской платы, какие разъемы у вас есть. Для упрощения представьте, что Core i3 предлагает только HDMI и VGA. Порт VGA будет полностью аналоговым (конечно, а HDMI полностью цифровым. HDMI обратно совместим с DVI, но только с DVI-D, потому что HDMI только цифровой. DisplayPort также совместим с HDMI. На этой материнской плате вы можете делать только 2 отображается, если вы используете 1 из цифровых портов и VGA.Цифровые (DVI-D, HDMI, DP) на самом деле 1 выход, всего 3 разных разъема. Так что в итоге только 1 работа. Если материнская плата не поддерживает VGA, значит, вы ограничены только цифровым выходом (у меня 1 плата MicroATX только с DVI и HDMI).

Честно говоря, это не вина продавца или производителя адаптера. По этому поводу долгое время существовала путаница. Надо лучше пометить. Так что адаптер будет работать, если процессор заголовка может передавать аналоговый сигнал. Адаптер только меняет расположение контактов, чтобы сделать его совместимым.Учитывая, что вы сказали, что он имеет двойное соединение, скорее всего, у графического адаптера нет аналогового процессора.

У вас всего 2 варианта

  1. Купить преобразователь сигнала из цифрового в аналоговый. Они работают, но не очень хороши и требуют источника питания. В конце концов, это еще один трансформатор и устройство в кабельной стойке, и изображение иногда получается нечетким.
  2. Вы могли бы получить видеокарту. Поскольку это двойная связь, я предполагаю, что это дополнительная карта, а не интегрированная.Существует множество низкопрофильных видеокарт с низким энергопотреблением и одним слотом, которые можно было бы установить в сервер с разъемом VGA. Этот вариант, наверное, будет надежнее и чище.

В чем разница между DVI-I и DVI-D? [Простой ответ]

Разъем DVI-D отправляет цифровой сигнал, а разъем DVI-I может передавать как цифровой, так и аналоговый сигнал.

Кабель DVI-D полностью совместим с разъемом DVI-I — он считывает только цифровой выход и просто игнорирует аналоговый.

Большинство видеокарт и материнских плат имеют разъем цифрового видеоинтерфейса (DVI) для подключения монитора или проектора к компьютеру. На рисунке ниже разъем DVI окрашен в белый цвет, в отличие от разъема VGA, который окрашен в синий цвет.

Как мы уже упоминали, разъем DVI-D передает только цифровой сигнал.

В отличие от этого, разъем DVI-I может передавать как цифровые сигналы (для цифровых дисплеев, таких как ЖК-мониторы со светодиодной подсветкой), так и аналоговые сигналы (для старых дисплеев, таких как ЭЛТ-монитор) с помощью адаптера DVI-VGA.

По этой причине разъем DVI-I содержит больше контактов, чем разъем DVI-D.

Таким образом, видеокарты и материнские платы

с разъемом DVI-I полностью совместимы с ЖК-мониторами, которые обычно имеют порты DVI-D. Кабель DVI-D считывает только цифровой выход с разъема DVI-I и просто игнорирует аналоговый сигнал.

Наконец, есть разъем DVI-A, который может передавать только аналоговый сигнал, но в настоящее время он устарел.

DVI-I против DVI-D против DVI-A

Для каждой видеокарты или материнской платы с разъемом DVI количество контактов и расположение контактов на разъеме DVI различаются в зависимости от его типа.

DVI — самый универсальный разъем, так как его можно использовать с устройствами HDMI, VGA и DisplayPort с помощью соответствующих адаптеров.

В разъемах Dual-Link используются все 24 контакта, что обеспечивает более высокую пропускную способность.

Dual-Link DVI может поддерживать разрешение экрана до 2560 × 1600 при 60 Гц или 1920 × 1080 при 144 Гц, тогда как Single-Link DVI максимально поддерживает разрешение 1920 × 1200 при 60 Гц.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
