Цвета витой пары для обжима: Обжим витой пары с описанием порядка действий и схемой

Содержание

Порядок обжима витой пары | стандарт монтажа и цвета проводов

Такой тип проводника как витая пара состоит из 4-х сдвоенных медных проводов. Данная особенность позволяет существенно уменьшить помехи. Чаще всего этот слаботочный кабель  применяется в локальных сетях, чтобы передавать данные (Интернет, видеонаблюдение, телефония и т.п.). Под обжимом подразумевается закрепление разъемов на конце провода. Наиболее распространенные из них тип RJ-45. Коннекторы бывают экранированными или нет. Последние чаще всего используют профессионалы (к примеру, в серверных).

Порядок обжима витой пары

Для начала вам необходимо приобрести инструмент с названием кримпер. Он имеет несколько рабочих зон. С помощью него и совершается обжим. Кстати, есть два типа обжима: прямой и кроссовый. Первый используется для соединения компьютеров и различного сетевого оборудования (к примеру, роутеры). Прямой обжим наиболее часто применяется в подключении клиентских устройств к ПК. Коме того он используется для связи сетевого оборудования между собой. Кроссовый применяется для непосредственного соединения компьютеров без участия дополнительных устройств. Обжим кабеля «витая пара» по прямому типу происходит с помощью любой схемы (568А или B). Главное условие: 2 конца кабеля обжимаются идентично. Для кроссового подключения применяется схема 568B в 1-м конце провода, а 568A в другом.




Итак, вот стандарт обжима витой пары.

  1. Берется коннектор.
  2. Не забываем одеть пыльник на сетевой провод (если нет, то можно обойтись и без него).
  3. Зачистку кабеля делаем примерно 3 см.
  4. Жилы располагаем согласно предпочитаемой схеме, указанной на картинке.
  5. Если они слишком длинные, то обрезаем.
  6. Провода вставляем в коннектор до упора, чтобы фиксатор находился снизу.
  7. Впоследствии заводим его в клещи (1-е гнездо для RJ-45, второе — RJ-11).
  8. Слегка нажимаем на ручку инструмента для обжима.
  9. Затем проверяем правильность подключения кабельным тестером.

Если нет инструмента

При отсутствии кримпера, можно воспользоваться отверткой. Сразу предупреждаем, что качество обжима будет существенно отличаться.  К тому же, есть высокая вероятность испортить провод. Проделываем шаги, которые приводились выше, кроме 7 и 8. Не стоит забывать, что цвета витой пары для обжима должны быть на своем месте. Их можно посмотреть на картинках в этой статье. Каждый провод вдавливается до упора. После этого, следует надавить на центральную часть. Нужно с осторожностью проводить такой монтаж, по причине хрупкости коннектора.

И напоследок предлагаем всем желающим купить расходные материалы для электромонтажа в Москве. У нас вы найдете качественную продукцию по приемлемой стоимости.

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.



Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.



Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).





Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный















В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий







На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6



Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Правильный обжим витой пары по стандарту TIA-568B [АйТи бубен]

Витая пара — это тип медного кабеля, который используется в телефонной связи и в большинстве сетей Ethernet. Пара проводов образует цепь, по которой можно передавать данные. Провода пары переплетены для защиты от перекрестных помех, представляющих собой шумы, генерируемые соседними парами проводов кабеля. Пары медных проводов заключены в цветную пластиковую изоляцию и сплетены воедино. Пучки витых пар защищает внешняя оплетка.

Когда по медному проводу протекает электричество, вокруг провода создается магнитное поле. Цепь состоит из двух проводов, каждое из которых имеет магнитное поле противоположного заряда. Если два провода цепи находятся близко друг к другу, магнитные поля подавляют друг друга. Это называется эффектом взаимной компенсации. Без него сетевая связь была бы медленной вследствие интерференции, вызванной магнитными полями.

Существует два основных типа кабелей «витая пара»:

Несмотря на то что ЭВП снижает помехи лучше НВП, она является более дорогостоящей за счет дополнительного экранирования и более сложной для установки вследствие большей толщины.

Кроме того, металлический экран должен быть заземлен на обоих концах. При неправильном заземлении экран действует подобно антенне, улавливающей нежелательные сигналы.

ЭВП используются в основном за пределами Северной Америки.

Деление на категории
НВП подразделяется на несколько категорий на основании двух факторов:

Категория 3 — это провода, использующиеся в телефонных и в локальных сетях, работающих на скорости 10 Мбит/с. Кабели категории 3 состоят из четырех пар проводов.

Кабели категории 5 и 5е состоят из четырех пар проводов со скоростью передачи данных 100 Мбит/с. В проводах категории 5е больше витков на один фут по сравнению с проводами категории 5. Эти дополнительные витки препятствуют помехам, наводимым внешними источниками и другими проводами в пределах кабеля.

В некоторых кабелях категории 6 используется пластиковый разделитель, который разделяет пары проводов, препятствуя возникновению помех. В таких парах больше витков, чем в кабелях категории 5е.

Кабели категорий 5 и 5е выглядят одинаково, но кабель 5е производится в соответствии с более высокими стандартами для того, чтобы обеспечивать более высокие скорости передачи данных. Кабель 6е создается в соответствии с еще более высокими стандартами по сравнению с категорией 5e. В кабеле категории 6е может присутствовать даже центральный разделитель, который отделяет пары внутри кабеля.

Наиболее распространенным кабелем, используемым в сети, является кабель категории 5е. Он подходит для стандарта Fast Ethernet, а его длина составляет до 100 м. В некоторых офисах и домах устанавливают кабель 6е для того, чтобы в будущем можно было без проблем увеличить пропускную способность. Некоторые приложения, такие как видео, видеоконференции и игры, требуют большой пропускной способности.

Самой последней разновидностью кабелей типа витая пара является кабель категории 6А. По нему можно передавать сигналы Ethernet на скорости 10 Гбит/с. Сокращением для 10-гигабитного Ethernet по кабелю типа витая пара является спецификация 10GBase-T, которая описана в стандарте IEEE 802.3an-2006. Клиенты, которым требуются сети с большой пропускной способностью, могут выиграть от установки кабеля, поддерживающего стандарт Gigabit Ethernet или 10 Gb Ethernet.

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:
незащищенная витая пара

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.
В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких.
Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.
В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Стандарты по разводке цветов

Существует два наиболее распространенных стандарта по разводке цветов по парам:

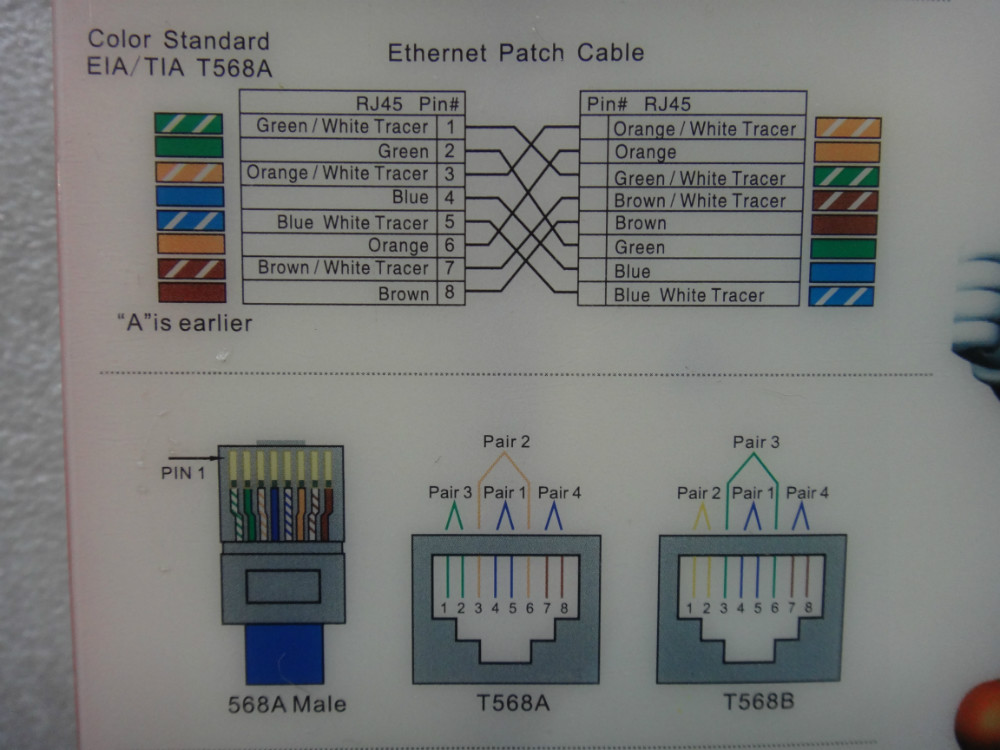

На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

Кабель UTP обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов.

Реально используется только 4 из них: 1 и 2 — передающие (Tx) и 3 и 6 — приемные (Rx).

На практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, мы рекомендуем использовать именно его.

Medium Dependent Interface (англ. интерфейс, зависящий от передающей среды) или MDI — порт Ethernet абонентского устройства (например, сетевых карт ПК). Позволяет таким устройствам, как сетевые концентраторы или коммутаторы подключаться к другим концентраторам без использования кроссоверного кабеля или нуль-модема. MDI немного отличается подключением контактов от своей вариации MDIX. Контакты 1 и 2 используются для передачи (Tx) информации (сигналов), 3 и 6 — для приема (Rx).

Чтобы соединить один концентратор с MDI-портом с MDIX-портом компьютера или другого концентратора используется обычный кабель. Однако, чтобы соединить MDI-порт с MDI-портом другого устройства нужен кроссоверный кабель (так же, как и для соединения двух MDIX-портов).

Некоторые производители сетевого оборудования (Planet, Danpex, Level One, Zelax и др.) используют обозначение MPR и DTE, что соответствует MDI и MDI-X

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования.
При оконцовывании главное что бы пары распологались в порядке:

1 и 2 контакты - вторая пара.
3 и 6 контакты - третья пара
4 и 5 контакты - первая пара
7 и 8 контакты - четвёртая пара

Принятая цветовая последовательность такая:

Синий - первая пара
Оранжевый - 2
Зелёный - 3
Коричневый - 4

Хотя от перемены цветов абсолютно ничего не изменится.

Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

Перекрёстный кабель (crossover cable) — предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сегодня потерял свою актуальность.

Волоконно-оптический кабель (Оптоволокно) — это стеклянный или пластиковый проводник, передающий информацию при помощи световых волн. Волоконно-оптический кабель состоит из одного или нескольких оптоволокон, заключенных в оплетку или оболочку. В связи с тем, что волоконно-оптический кабель изготовлен из стекла, он не подвержен электромагнитным или радиопомехам. На входе в кабель все сигналы преобразовываются в световые импульсы, а на выходе они преобразовываются обратно в электрические сигналы. Это означает, что сигналы, передаваемые по волоконно-оптическому кабелю, являются более четкими, могут передаваться на большие расстояния и имеют большую пропускную способность по сравнению с кабелем из меди или других металлов.

Волоконно-оптический кабель может иметь длину в несколько километров до того, как сигнал потребуется регенерировать. Волоконно-оптический кабель обычно более дорогостоящий в использовании по сравнению с медным кабелем, а разъемы тоже более дорогие и более сложные для сборки. Наиболее распространенными для оптоволоконных сетей являются разъемы SC, ST и LC. Эти три типа оптоволоконных разъемов являются полудуплексными, что позволяет данным двигаться только в одном направлении. Следовательно, необходимо два кабеля.

Существует два типа волоконно-оптических кабелей:

Монтаж соединителей на оптоволоконный кабель — очень ответственная операция, требующая опыта и специального обучения, поэтому не стоит заниматься этим в домашних условиях, не будучи специалистом. Если уж вам “приспичило” строить сеть с использованием оптоволокна, легче приобрести кабели с соединителями. Впрочем, учитывая стоимость кабеля, соединителей, а также активного оборудования для оптики, можно предположить, что в домашних и небольших ЛВС это оборудование будет использоваться еще нескоро.

Витая пара.

Устройство и типы. Категории. Раскладка и обжатие

Витая пара относится к кабельным системам со своей структурой, применяется для передачи информации в сетях телекоммуникаций. Подключение к устройствам сети производится разъемом 8Р8С. Рассмотрим технические данные витой пары, учитываемые при образовании вычислительных сетей.

Большая популярность использования витой пары вызвана тем, что она совмещается с разными типами оборудования, проста в установке, имеет низкую стоимость для образования сети. Опрессовка производится специальными клещами для обжима.

Скручивание проводов производят с определенной целью. Переплетение проводов с определенным шагом плетения образует пару проводов, с помощью которых качество связи улучшается. Помехи от электромагнитных волн оказывают равномерное влияние на провода в паре, снижают взаимные наводки во время передачи сигналов, внешних факторов во время работы.

Устройство

Витая пара имеет различные технические данные. Это зависит от категории.

Он состоит из множества медных проводников, образующих пару. Проводники могут быть в изоляции из поливинилхлорида, либо полипропилена. Кабели повышенного качества оснащены тефлоновой изоляцией, либо полиэтилена. Такая изоляция дает гарантию малых диэлектрических потерь, защищает проводники от повышенного нагрева. Проводники могут быть из одной или нескольких жил, составляющих пучок.

Чтобы было удобно разделывать кабель, в оболочке предусмотрена капроновая нить для разрыва. Наружная оболочка изготавливается из поливинилхлорида, а также огнестойких полимеров.

У нас в стране витая пара маркируется:

нг(A) — HF;  нг(B) — HF;  нг(C) — HF;  нг(D) — HF;

В скобках обозначена категория пожарной безопасности. Кабель LAN применяют во внутренних установках, зданиях, общественных местах, многофункциональных зданиях.

Наружная оболочка изготовлена из гидрофобного полиэтилена. Его наносят поверх ПВХ оболочки. Пустую область в кабеле заполняют гидрофобным гелием, а также могут оснастить бронированием специальной лентой.

Применением разных цветов выполняют идентификацию и назначение оболочки кабеля. Черный цвет показывает, что кабель защищен от сырости, стойкость к горению имеет оранжевый кабель. Сетевой кабель светло-серый используют внутри офисов, жилых домов.

Типы

Кабели связи бывают многожильными и одножильными, а также, с экранированной оболочкой и без экрана.

Витая пара с одинарной жилой используется для проведения линии в стене, не подключается непосредственно к устройствам. К кабелю подключают оборудование оконечного вида, например, розетку (терминирование). Такой кабель имеет легко переламывающиеся жилы.

Витая пара с несколькими жилами применяется для коммутации цифровых устройств. Такой кабель подходит для изгибов, у него тонкие жилы. Многожильный кабель обладает значительным сигналом затухания, поэтому его наибольшая длина не должна быть больше 100 м.

Типы экранирования:
  • UТР – без экрана.
  • FТР – экран из фольги.
  • SТР – экран каждой пары и общая сетка.
  • S/FТР – экран из фольги для пар и наружный экран.
  • U/SТР – общего экрана нет, каждая пара с экраном.
  • SF/UТР – два наружных экрана.

Категории по скорости передачи

Категории витых пар делятся на категории по принципу интервала частоты пропускания сигнала. Это достигается числом витков. Чем выше частота пропускания и число витков, тем выше категория.

Одна из оптимальных категорий — Cat.5e. Зачастую применяется для 4-х парного UTP-кабеля. Идеальное соотношение цена/качество/широта применения сделали эту витую пару популярнейшим кабелем среди IT-инженеров. Выпускают все крупнейшие производители. Имеются варианты: для внешней и внутренней прокладки, одножильные и многожильные, как правило, AWG24-AWG25, в бухте (катушке) 305 метров.

Особенности использования витой пары

За последнее время в науке произошел большой прогресс, но многие изобретения были сделаны еще в 19 веке.

Сегодня витая пара используется широко:

  • Передача данных видеосигнала.
  • Локальные сети.
  • Телефонные линии.
  • Передача электронных сигналов.

Достоинства соединения с помощью витой пары

Если сравнивать коаксиальный шнур и витую пару, то лучшей защитой потока данных от помех обладает витая пара, ввиду ее структурных особенностей. Это особенно заметно на расстоянии около 2 километров. Сигнал получается четким и чистым, особенно, если использован заземленный провод с экраном. Такой провод актуален в местах с большим электромагнитным излучением.

Линия может одновременно передавать несколько сигналов: звук, видео, телеметрические данные. Есть одно ограничение: число пар в кабеле. Чтобы не было влияния этих пар друг на друга в кабеле, шаги скрутки делают разными. Чем точнее будет балансировка, тем негативное воздействие пар друг на друга будет ниже.

Расходы на установку и подключение локальной сети компьютеров или видеонаблюдения с разными мониторами и камерами снижаются, так как требуется меньшая длина кабеля. Если витая пара прокладывается на расстояние более двух километров, то частота сигнала заметно затухает. Поэтому сетевой кабель чаще применяется в коротких сетях. Лучше выбирать кабель из медных жил, а не из омедненной стали.

Обжатие витой пары

Разберемся, как обжимать витую пару, необходимую для соединения компьютеров между собой в локальной сети, либо подключение телевизора к хабу, либо другого медиа устройства.

У нас есть кабель, коннекторы и обжимные клещи, необходимые для обжатия самой витой пары. Рассмотрим, как обжимаются два разных коннектора. Один двухкомпонентный, другой однокомпонентный. Двухкомпонентный коннектор состоит из двух частей, имеет дополнительную вставку, которая якобы позволяет облегчить сборку проводов в коннекторе. Однокомпонентный коннектор не имеет никаких вставок.

Витая пара имеет четыре витые пары из восьми проводников. Это означает, что имеется восемь проводов, разделенных по цветам. Из них каждые два провода скручены между собой, тем самым они образуют витую пару.

Для домашней сети подойдет кабель категории 5Е. Он предназначен для прокладки внутри помещений. Существует более дешевый вариант кабеля, где вместо восьми проводников всего четыре провода. То есть, в кабеле имеется всего две витые пары.

Существует много схем обжатия коннекторов локальной сети. Один стандарт — прямого соединения, второй – кросс соединение.

Прямое соединение используется для соединения компьютер – хаб, и подключения других устройств к хабу. Второе используется для соединения двух компьютеров, либо для подключения компьютера к хабу. Рекомендуется обжимать кабель по второму варианту. Если соедините компьютер с хабом, то этим же кабелем можете соединить и два компьютера. Вам не придется пережимать кабель, который был обжат первым вариантом.

На рисунке видно, что некоторые провода перекрещиваются. Это означает, что на одном коннекторе идет нумерация одна, на втором коннекторе будет нумерация этих же проводов совсем другая.

Существуют стандарты обжатия проводов по цветам. Для передачи данных используется всего лишь четыре провода. Это 1, 2, 3, и 6 проводники. Они и есть самые главные провода. Они перекрещиваются следующим образом: первый – третий, второй – шестой. Остальные провода идут параллельно.

Рассмотрим, как коннектор по второй схеме. Для начала мы должны обрезать конец провода с помощью клещей. Для этого в них есть специальный нож.

Срезаем и получаем ровный край кабеля. Далее вставляем в специальную прорезь кабель и снимаем по кругу изоляцию. В кабеле есть специальная капроновая нить, предназначенная для его прочности при растяжении.

Расправляем провода, и раскручиваем пары, выпрямляем проводники. Распределяем их по цветам, как было показано на рисунке. Разравниваем их, чтобы они плотно прилегали друг к другу.

Еще раз проверяем расположение по цветам. Теперь берем обжимные клещи и ножом, который в них имеется, отрезаем проводники длиной 1,5 см от края внешней изоляции.

После обрезки имеется ровный аккуратный край. Теперь берем коннектор. Если коннектор повернуть к себе, то первый контакт будет располагаться справа, а восьмой слева. Теперь вставляем проводники в коннектор. Одновременно прижимаем их к плоскости гребенки и к нижней стенке коннектора.

Там имеются специальные направляющие, для каждого провода свой направляющий канал. Вставляем до конца. Каждый проводок должен блестеть. Это говорит о том, что он уперся в пластиковый корпус и вставлен до конца.

Теперь нужно зажать коннектор при помощи клещей. Вставляем коннектор в специальный паз клещей и зажимаем.

Тем самым зажимается гребенка контактов на проводах, а с другой стороны происходит зажатие изоляции. Это правильно обжатый коннектор RJ-45, все сделано правильно. Теперь снять его практически невозможно.

Обжим двухсоставного коннектора

Теперь рассмотрим, как обжимается двухсоставной коннектор. Также чистим изоляцию, расправляем провода, выпрямляем их. Если капроновая нить, находящаяся в изоляции, мешает, то ее можно обрезать.

Первый провод должен быть не бело-оранжевый, а бело-зеленый. Все цвета проводов набираются по вышеприведенной схеме. Все операции те же, только другие цвета. Еще разница состоит в том, чтобы облегчить обжатие контактов, имеется пластиковая вставка. У нее есть небольшой уступчик, который мы располагаем вверх. Обрезаем ровно провода, вставляем провода в эту вставку.

Особенность этого коннектора в том, что возникают сложности со вставлением проводов во вставку. Но удобно тем, что она держит провод, сохраняет порядок и нумерацию проводов. Теперь еще раз обрезаем провода, делаем ровный край на расстоянии 5 мм от вставки.

Теперь также одеваем коннектор, только уже прижимать пластик не нужно.

Вставляем провода со вставкой до конца. Теперь вставляем коннектор с проводами в обжимные клещи и также зажимаем.

Наш коннектор обжат. Мы получили небольшой патч-корд для соединения двух компьютеров, либо подключения компьютера к хабу.

Похожие темы:

Обжим ARTNET кабеля(витая пара) [DMX-512.

RU]

В этой статье мы рассмотрим весь процесс обжима витой пары кабеля для ARTNET1) сети. И подробней разберем способы обжима витой пары, а именно схему обжима, и то, в каком порядке нужно располагать провода внутри коннектора, что вызывает больше всего вопросов и сложностей у неопытных пользователей.
Как всем известно, существует всего четыре схемы обжима ARTNET витой пары. Две схемы обжима для прямого кабеля, и две для перекрестного. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима.
Итак начнем!

Самая популярная и распространенная схема обжима кабеля ARTNET

В этой схеме обжима ARTNET кабеля используются такие цвета и они идут в такой последовательности:

* Бело-оранжевый

Эта схема обжима витой пары кабеля ARTNET является самой приорететной и часто используемой. Мы советуем использовать ее в качестве основной!

Это наименее распространенная схема, однако она тоже отлично работает. Часто используется если схема #1 не работает(перебиты жилы кабеля)
Стандарт TIA/EIA-568A.

При использовании данной схемы обжима ARTNET цвета идут в такой последовательности:

Если необходимо получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по TIA/EIA-568A. Перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля.
В данной схемы обжима ARTNET на одном конце кабеля цвета идут в такой последовательности:

А на втором конце кабеля используется следующая последовательность цветов:

Перекрестный кабель для сетей 100 мбит/с уже практически не используется. Но в некоторых случаях он может быть так-же полезен!

Для сетей 1000 мбит/с используется другая схема обжима ARTNET пары в перекрестный кабель. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой:

А с другой стороны кабеля используется новая последовательность цветов, а именно:

Сейчас практически все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь. Все должно работать!

Под обжимом витой пары подразумевают закрепления специальных разъемов, расположенных на конце шнура. В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

Обратите внимание! Лучше воздержаться от покупки коннекторов вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе. При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева. Нумерация — это важная информация, при выполнении процедуры обжима, поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.

Схема соединения витой пары

В данной статье мы решили подробно показать схему обжима витой пары и рассказать о всех возможных вариантах обжима. На сегодняшний день практически у каждого третьего жителя планеты в доме есть проводной интернет. И конечно же проблема со штекером RG 45 или кабелем возникают часто. К примеру: ваш кот, собака очень любят поиграть с проводами, последствие этих игр, очевидно, вам приходится вызывать мастера, чтобы он заново обжал штекер или заменил кабель. Чтобы сэкономить деньги на вызове мастера, мы покажем все популярные схемы обжима, с их помощью вы сможете обжать витую пару самостоятельно.

Схемы обжима сетевого кабеля для разъемов RG-45

В предыдущих наших статьях мы уже писали, как можно обжать сетевой кабель самостоятельно, поэтому сейчас уделим больше внимания на варианты распиновки. Существуют несколько наиболее популярных схем, ними пользуются большая часть интернет провайдеров. Вот их и обсудим сейчас.

Прямая распиновка, маркируется как 568В

Прямую раскладку используют для соединения свитча, роутера, хаба с вашим компьютером. Этот способ наиболее распространенный в нашей стране. На картинке ниже вы видите, как должны располагаться провода витой пары состоящей из 8 жил в коннекторе.

Если внимательно присмотреться к этой схеме, тогда вы поймете, почему её называют прямой. Все из-за того, что обжим выполним на двух разъемах RG 45 идентично.

Перекрестная распиновка (crossover), маркируется как 568A

Перекрестной схемой пользуются, когда хотят соединить компьютер — компьютер напрямую или свитч — свитч. Поэтому если вам необходимо объединить два устройства по сети, этот метод как раз вам подойдет. Пример, какая должна быть распиновка кабеля, при 8 жильной витой паре, приведен ниже на фото.

Вы видите, что на втором штекере, провода перевернуты, отсюда и название – перекрестная схема.

Прямой обжим с 4 жильной витой пары (двухпарный провод)

Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. Две пары достаточно, чтобы прокачать 100 Мбит/с, а вот себестоимость такого интернет кабеля, значительно ниже. Порядок обжима этой витой пары, мы привели ниже на картинке.

Минусы такого кабеля, заключаются в невозможности подачи питания на устройство, так как всего 4 провода. Поэтому, если необходимо передать помимо информационного сигнала, еще и питание, тогда покупайте 8 жильный кабель. Смотрите также статью как можно убрать пароль на Windows 10, 8, 7.

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Данная схема позволит помимо информационного сигнала, передать питающее напряжение на свитч, роутер или любое другое устройство. Благодаря этому не нужно будет покупать отдельный провод для подачи питания. В распиновки коннектора rj-45, синий и коричневый провод применяют для подачи электричества. Вы спросите, а где это нам пригодиться? Отвечаю: при установки видеонаблюдения, подачи электричества на коммутатор. Многие, из которых рассчитаны принимать питание из разъема rj-45. И так далее.

Помните! Подавать по сетевому кабелю 220 В нельзя категорически, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемы. Стандартный диаметр сетевого кабеля 0.51мм, это дает возможность пропускать напряжение до 1.5 А. Если вам необходимо больше пропустить, тогда соедините два проводка параллельно, тогда получите увеличение в 2 раза (3 А).

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Для достижения соединения в 1 Гбит/с между устройствами, нужно задействовать 4 пары (8 проводов). Пример обжатия смотрите ниже.

Возможно вам это будет интересно, статья о том как включить блютуз на ноутбуке Windows 7, 10.

Схема обжатия консольного кабеля (rollover cable)

В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Выглядит это, как будто вы перевернули его и глянули на штекер с другой стороны. Эту схему обжатия применяют, когда необходимо настроить роутер или коммутатор при помощи ПК. Чаще всего используют для устройств Cisco.

Категории витой пары

Заключение

Надеемся, что данная статья поможет вам определиться с выбором, какую выбрать распиновку кабеля для интернета. Мы в свою очередь, конечно же, рекомендуем на сегодняшний день выбрать прямую схему обжатия. Она наиболее распространенная в нашей стране. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

  1. UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  2. FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
  3. STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
  5. S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

  1. Бело-изумрудный.
  2. Изумрудный.
  3. Бело-рыжий.
  4. Голубой.
  5. Бело-голубой.
  6. Рыжий.
  7. Бело-шоколадный
  8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

  1. Бело-рыжий.
  2. Рыжий.
  3. Бело-изумрудный.
  4. Голубой.
  5. Бело-голубой.
  6. Изумрудный.
  7. Бело-шоколадный.
  8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ – кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой – путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

  1. Сетевой кабель. Для начала необходимо рассчитать длину – лучше с небольшим запасом, чтобы не пришлось потом его наращивать, от этого существенно падает скорость интернета.
  2. Коннекторы. Некоторое количество – минимум 2 штуки для каждой витой пары (на оба конца кабеля), но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
  3. Кримпер – специальный ручной инструмент, представляющий из себя обжимные клещи с гнездом для разъема 8Р8С (на корпусе есть надпись 8Р). Если такого инструмента нет, то подойдет тонкая плоская отвертка.

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема – выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Обжим витой пары и сетевого кабеля

Обжим витой пары одновременно простая и сложная процедура, которую может проделать любой. Главное, подойти к обжимке витой пары внимательно и ответственно.

Достаточно часто на форумах можно найти вопросы, как обжать сетевой кабель. Давайте разберемся в этом основательно и начнем с того, что нам понадобиться при обжиме сетевого кабеля.


Обжимка витой пары – какие инструменты нужны

Итак, вы решили провести сеть или сделать проводной интернет, который кстати имеет ряд преимуществ, перед беспроводным WiFi соединением (например, стабильность связи). Как это сделать? Все просто, для этого нам понадобиться.


    1. Сетевой кабель или, как его еще называют, витая пара. Здесь уж мы не будем описывать, откуда и куда он должен идти, поскольку ситуации бывают разные. Главное, что обжатие витой пары подразумевает его непосредственное наличие. Конечно, сетевой кабель предназначен для компьютера или ноутбука, в которых должна стоять сетевая карта. Выглядит он так:


    1. Специальный инструмент, – обжимка. Им нужно будет обжимать сетевой провод. Обычно, обжимка выглядит так:


  1. Джеки. Это специальные разъемы RJ-45, которые необходимо соединить, с помощью обжимки с кабелем. Вот как они выглядят:

Итак, все необходимое у нас есть. Перейдем к непосредственному обжатию сетевого кабеля.


Распиновка витой пары

Схема обжима витой пары, то есть ее распиновка, стандартизирована и если вы решили сделать сетевой кабель своими руками, то придется следовать конкретной схеме расположения проводов сетевого провода.

А таких схем всего две, и запомнить их не так сложно. Здесь надо заметить, что если вы решили сделать соединение витой пары или просто увеличить сеть, то в зависимости от ситуации, нужно применять нужную схему обжима. А если вы решили просто подключить компьютер к роутеру, то мы советуем не отходить от общепринятых стандартов, и обжать витую пару по схеме B. Как это сделать? Читайте далее!

Итак, как мы и сказали, существует 2 схемы распайки витой пары для подключения компьютера через роутер. Все подробно показано на картинке:

На рисунке видно, как должны располагаться проводки витой пары, чтобы правильно подключить компьютер к сети. На нем представлены две схемы, – A и B. В принципе, при соединении витой пары и просто при подключении, они равнозначны. Но на практике, чаще используют схему B.

Далее отметим, что для того, чтобы подключить компьютер или ноутбук к сети через маршрутизатор или свитч, нужно обжимать оба конца кабеля одинаково. А если вы решили обойтись без роутера, то обжимку провода нужно делать методом “Кросс” или, как еще называют “Кроссовер”, как на картинке:

При таком методе, патчкорд (витая пара, обжатая с двух концов) будет иметь разные последовательности на каджом конце провода. Как сделать сетевой кабель для компьютера в теории мы рассказали, перейдем к практическим советам.


Правильная обжимка сетевого кабеля

Конечно, когда вы будете первый раз производить обжим витой пары, возникнут определенные трудности. Следующие наши советы, как правильно обжать сетевой кабель, помогут вам быстрее и качественнее сделать данную работу. Давайте попробуем сделать все последовательно:


    • Аккуратно надрезаем изоляцию кабеля, снимаем ее с витой пары.


    • Распутываем провода и выпрямляем их, чтобы было проще выставить в нужном порядке.
    • Выравниваем их и аккуратно вставляем в разъем RJ-45. Важно вставить провода полностью, до конца, и не перепутать начало последовательности. Подробнее можно посмотреть на картинке:


    • Постарайтесь сделать так, чтобы оплетка витой пары вошла разъем RJ-45. Это защитит провода от повреждений и сделает кабель надежным.
    • Вставляем витую пару с надетым разъемом в обжимку и обжимаем кабель.

Если все делать аккуратно, у вас обязательно получится.


Подключение витой пары

Подключение сетевого кабеля дело не хитрое. Достаточно вставить витую пару в разъем сетевой карты компьютера или ноутбука, а вторым концом воткнуть в роутер или другую сетевую плату.

Если распиновка сетевого кабеля была правильной, то сеть будет работать стабильно и без потери пакетов с данными. Многие провайдеры подключают интернет через сетевой кабель, что сегодня является обыденным практически в любом городе России. Надеемся, что статья оказалась полезной, и теперь вы разобрались, как сделать сетевой кабель самостоятельно. Читайте SMARTRONIX.RU!

Помогла ли вам эта статья?

ДаНет

Схема цветовой кодировки кабеля Ethernet

Нравится наши схемы? Вам понравятся наши услуги в Интернете и хостинг.

Если вы уже являетесь клиентом и у вас есть вопросы о проводке или подключении, позвоните по телефону 780-450-6787, напишите по электронной почте: [email protected] или откройте чат ниже.

Схема цветовой кодировки кабеля Ethernet

для:
  • Кабели категории 5
  • Кабели категории 5Е
  • Кабели категории 6
  • Кабели категории 6Е

Информация, приведенная здесь, предназначена для помощи администраторам сети в цветовом кодировании кабелей Ethernet.Имейте в виду, что неправильная модификация кабелей Ethernet может привести к потере сетевого подключения. Используйте эту информацию на свой страх и риск и убедитесь, что все разъемы и кабели модифицированы в соответствии со стандартами. Интернет-центр и его филиалы не несут ответственности за использование этой информации полностью или частично.

T-568A Прямой кабель Ethernet

Стандарт TIA / EIA 568-A, ратифицированный в 1995 г. , был заменен стандартом TIA / EIA 568-B в 2002 г. и с тех пор обновлялся.Оба стандарта определяют распиновку T-568A и T-568B для использования неэкранированной витой пары и разъемы RJ-45 для подключения к сети Ethernet. Стандарты и спецификация выводов кажутся взаимосвязанными и взаимозаменяемыми, но не идентичны и не должны использоваться взаимозаменяемо.

T-568B Прямой кабель Ethernet

Стандартные прямые кабели T-568A и T-568B чаще всего используются в качестве патч-кордов для соединений Ethernet.Если вам нужен кабель для прямого соединения двух устройств Ethernet без концентратора или когда вы соединяете два концентратора вместе, вам потребуется вместо этого использовать перекрестный кабель.

Перекрестный кабель Ethernet RJ-45

Хороший способ запомнить, как подключать перекрестный кабель Ethernet, — это подключить один конец по стандарту T-568A, а другой конец по стандарту T-568B. Другой способ запомнить цветовую кодировку — просто поменять местами зеленый набор проводов на оранжевый.В частности, переключите сплошной зеленый (G) на сплошной оранжевый, а зеленый / белый поменяйте на оранжевый / белый.

Кабель Ethernet Инструкции:

  • Вытяните трос с катушки на нужную длину и обрежьте. Если вы протягиваете кабели через отверстия, после протягивания кабеля легче подсоединять штекеры RJ-45. Общая длина сегментов проводов между ПК и концентратором или между двумя ПК не может превышать 100 метров (328 футов) для 100BASE-TX и 300 метров для 10BASE-T.
  • Начните с одного конца и снимите оболочку кабеля (около 1 дюйма) с помощью стриппера или ножа. Будьте особенно осторожны, чтобы не порезать провода, иначе вам придется начинать заново.
  • Разверните, раскрутите пары и расположите провода в порядке желаемого конца кабеля. Сожмите конец между большим и указательным пальцами. Обрежьте концы проводов так, чтобы они были на одном уровне, оставив только 1/2 дюйма длины провода. Если он больше 1/2 дюйма, он будет нестандартным и подвержен перекрестным помехам.Выровняйте и убедитесь, что между проводами нет промежутков.
  • Удерживайте вилку RJ-45 зажимом вниз или от себя. Плотно вставьте провода в вилку. Убедитесь, что каждый провод плоский даже на передней части вилки. Проверьте порядок проводов. Еще раз проверьте еще раз. Убедитесь, что кожух плотно прилегает к заглушке. Осторожно возьмитесь за провод и надежно обожмите RJ-45 обжимом.
  • Проверьте цветовую ориентацию, убедитесь, что обжатое соединение не собирается разорваться, и убедитесь, что провода прилегают к передней части вилки.Если хотя бы один из них неверен, вам придется начинать заново. Проверьте кабель Ethernet.

Наконечники кабеля Ethernet :

  • Прямой кабель имеет одинаковые концы.
  • Перекрестный кабель имеет разные концы.
  • Прямой переходник используется в качестве патч-корда в соединениях Ethernet.
  • Кроссовер используется для соединения двух устройств Ethernet без концентратора или для соединения двух концентраторов.
  • Кроссовер имеет один конец с оранжевым набором проводов, переключаемым зеленым.
  • Контакты с нечетными номерами всегда полосатыми, контакты с четными номерами всегда имеют сплошной цвет.
  • Если смотреть на RJ-45 с зажимом от вас, коричневый всегда находится справа, а контакт 1 — слева.
  • Не более 1/2 дюйма кабеля Ethernet следует раскручивать, иначе он будет подвержен перекрестным помехам.
  • Не деформируйте, не сгибайте, не растягивайте, не скрепляйте скобами, не прокладывайте параллельно силовым кабелям и не прокладывайте кабели Ethernet рядом с компонентами, вызывающими шум.

Основная теория:

Посмотрев на прямой кабель T-568A UTP Ethernet и перекрестный кабель Ethernet с концом T-568B, мы видим, что контакты TX (передатчик) подключены к соответствующим контактам RX (приемника), плюс к плюсу и минус к минусу. Вы также можете видеть, что синие и коричневые пары проводов на контактах 4, 5, 7 и 8 не используются ни в одном из стандартов. Вы можете не осознавать, что эти же контакты 4, 5, 7 и 8 также не используются и не требуются в 100BASE-TX.Так зачем использовать эти провода, ну, во-первых, проще сделать соединение, когда все провода сгруппированы вместе. В противном случае вы потратите время, пытаясь вставить эти крошечные провода в каждое из соответствующих отверстий в разъеме RJ-45.

Как подключить кабели Ethernet

Как подключить собственные кабели и разъемы Ethernet.

Что вам понадобится:

Требуется:

  • Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
  • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
  • Для коммутационных кабелей:
    • Модульные соединительные вилки 8P8C («RJ45»)
    • Обжимные клещи для модульных разъемов («RJ45»)
  • Для фиксированной проводки:
    • Гнезда модульных разъемов 8P8C («RJ45»)
    • 110 Пробойник

Рекомендуемый:

  • Инструмент для зачистки проводов
  • Тестер кабеля

О кабеле:

Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве
электрические или бытовые центры. Вам нужен UTP (неэкранированная витая пара)
кабель Ethernet не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для
гигабит (1000BaseT) и Cat 6 или выше дает вам представление о будущем
расстойка. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы. Массовые кабели Ethernet бывают разных типов, есть 2 основные категории:
одножильный и многожильный в оплетке. Многожильный кабель Ethernet лучше работает в
патч-приложения для настольных ПК.Он более гибкий и эластичный, чем сплошной кабель Ethernet, и более прост в эксплуатации.
с, но на самом деле предназначены для более коротких длин.
Прочный кабель Ethernet предназначен для более длительных пробегов в фиксированном положении.
Кабель Ethernet, рассчитанный на герметичность, должен использоваться всякий раз, когда кабель проходит через
пространство циркуляции воздуха. Например, над подвесным потолком или под приподнятым потолком.
этаж. Это может быть сложно или
невозможно сказать по упаковке или маркировке, какой это тип кабеля Ethernet, поэтому снимите
закончить и исследовать.

Вот как выглядит кабель Ethernet изнутри:


Внутренняя структура кабеля и цветовое кодирование

Внутри кабеля Ethernet имеется 8 проводов с цветовой кодировкой.Эти провода скручены
на 4 пары
проводов каждая пара имеет общую цветовую схему. Один провод в паре
сплошной или преимущественно однотонный провод, а другой провод
преимущественно белый провод с цветной полосой (Иногда
Кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное
способ узнать, какой из проводов скручен). Примеры
из используемых схем именования: оранжевый (альтернативно оранжевый / белый) для
однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать
шум и помехи. Важно выполнить подключение по стандарту.
чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения
стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки
стандарты, T568A и T568B различаются
только в расположении цветных пар. Том пишет, что «… источники
предлагаем использовать кабели T568A, поскольку T568B является
Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC
кабели для пар 1 и 2, что позволяет работать с телефонами 1/2 линии… «.
Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или
личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо
через кабели и только T568B для перекрестных кабелей.

О вилках и гнездах модульных разъемов:

Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большой
телефонная вилка. Доступно несколько вариантов.Основной вариант, на который следует обратить внимание:
коннектор предназначен для плетеной или сплошной проволоки.
Для плетеных / многожильных проводов разъем имеет острые заостренные контакты, которые фактически протыкают провод. Для одножильных проводов у разъема есть пальцы, которые прорезают
изоляцию и войдите в контакт с проводом, взявшись за него с обеих сторон.
Разъем — слабое место в кабеле Ethernet, выбрав неправильный
потом часто можно причинить горе. Если вы просто зайдете в компьютерный магазин, почти невозможно определить, что это за вилка.Вы можете определить, какой это тип, обжав один без кабеля.

Гнезда модульных соединителей бывают разных стилей, предназначенных для различных вариантов монтажа.
опции. Выбор — это один из требований и предпочтений. Валеты
предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку
закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

Вот схема подключения и распиновка:


Штекер модульного разъема и вывод разъема

Выводы кабеля Ethernet:

Есть два основных вывода кабеля Ethernet. Прямо
через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и
перекрестный кабель Ethernet, используемый для работы в одноранговой сети
без хаба / свитча. Как правило, вся фиксированная проводка должна быть проложена прямо.
через. Некоторые интерфейсы Ethernet могут пересекаться
и автоматически отключайте кабель по мере необходимости — удобная функция.

Стандартная схема прямого подключения (оба конца одинаковые):

Выводы прямого кабеля Ethernet для T568A

Выводы прямого кабеля Ethernet для T568B
Схема подключения кроссоверного кабеля

:

Выводы перекрестного кабеля Ethernet

+ Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T.
операции, все 4 пары скрещены.

Как подключить соединительные кабели Ethernet:

  1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  2. Раскручивайте пары — не раскручивайте их
    помимо того, что вы обнажили, чем больше у вас раскрученного кабеля, тем хуже
    проблемы, с которыми вы можете столкнуться.
  3. Совместите цветные провода в соответствии со схемами подключения выше.
  4. Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма.
    оставлены открытыми из ножен.
  5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод
    полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и
    будет удерживаться на месте обжимом.
  6. Обожмите штекер RJ45 с помощью обжимного инструмента.
  7. Убедитесь, что провода закончились в правильном порядке и что провода выходят
    к передней части вилки RJ45 и обеспечьте хороший контакт с металлом
    контакты в штекере RJ45
  8. Отрежьте кабель Ethernet до нужной длины — убедитесь, что
    этого более чем достаточно для ваших нужд.
  9. Повторите указанные выше действия для второго разъема RJ45.

Как подключить фиксированные кабели Ethernet:

  1. Проложите весь кабель Ethernet на месте от конечной точки до конечной точки, убедившись, что
    оставить лишнее.
  2. На одном конце обрежьте провод до нужной длины, оставив достаточно длины для работы, но не слишком
    избыток.
  3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
  4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
  5. Используйте инструмент для перфорации, чтобы вставить каждый провод в гнездо.
  6. Повторите вышеуказанные шаги для второго разъема RJ45.

Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля.
Так и должно быть, если у вас не получается кабель ethernet, присмотритесь
на каждом конце и посмотрите, сможете ли вы найти проблему. Часто
провод оказался не в том месте, или один из проводов не контактирует, или
плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она правильная. Если вы видите ошибку или проблему, отрежьте конец и начните заново.Тестер кабеля Ethernet неоценим для выявления и выявления этих проблем.

При выборе размеров кабелей Ethernet помните, что конец в конец
соединение не должно превышать 100 м (~ 328 футов).
Постарайтесь минимизировать длину кабеля Ethernet,
чем длиннее становится кабель, тем больше это может повлиять на производительность. Обычно это
заметно как постепенное снижение скорости и увеличение задержки.


Примечания:

Питание через Ethernet (PoE):

Технология Power over Ethernet была реализована во многих вариантах до стандартизации 802 IEEE.3af. IEEE 802.3af определяет
возможность питания оконечного устройства напряжением 48 В постоянного тока при токе до 350 мА или приблизительно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE, обеспечивая ток до 600 мА или примерно 28,8 Вт, часто известный как PoE +. Питание осуществляется через две пары кабеля Ethernet. Устройство должно быть способно получать питание от
пары данных [Режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [Режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для обеспечения мощности до 90 Вт.PoE можно использовать с любым Ethernet
конфигурация, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только тогда, когда действующая конечная точка PoE
обнаруживается с помощью пробника низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается
одним из двух способов: либо сетевой коммутатор хоста обеспечивает питание, либо промежуточное устройство подключается между
коммутатор и конечные точки и подает питание. Никаких специальных кабелей не требуется.
требуется.

Power over Ethernet Power Delivery

Сведения о протоколе:
10Base-

3

3

45 Данные

45 Скорость = скорость передачи символов x количество бит данных на символ x количество пар на канал
Комбинация кодировки символов и кодирования данных определяет, как
много битов данных на символ.
1. Предназначен для работы с большинством Ethernet-кабелей Cat 5, спецификаций Cat 5e.
обеспечить работу 1000Base-T.
2. Несмотря на то, что кабели предназначены для Cat 5e / 6, не все кабели можно использовать во всем диапазоне, особенно для 5GBase-T на Cat 5e.
3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на сокращенном расстоянии.
4. Дальность 30м.

Информация о категории кабеля:
Протокол Стандартный Символ
Кодирование
Скорость передачи символов (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемых пар Полоса частот Найквиста (МГц) Минимальная категория кабеля
IEEE 802.3i Манчестер 10 Нет 1 1 2 10 3
100Base-TX IEEE 802. 3u ML2.3u 4/5 1 2 62,5 5
1000Base-T IEEE 802.3ab 4D-PAM5 125 Нет 4 2 2 2 .5 5e (5) 1
2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC (1723,2048), 64B / 65261, CR 3,125 4 4 100 5e 2
5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 / LDPC , CRC8 3,125 4 4 200 6 (5e) 2
10GBase-T IEEE 802.3an DSQ128 (2D-PAM16) 800 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 400 6a (6)
25GBase-T IEEE 802. 3bq DSQ128 (2D-PAM16) 2000 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 1000 8321 4 4
40GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 3200 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 1600 8 4

9026ase

Категория кабеля Номинальная частота Найквиста
Полоса пропускания (МГц)
Общее использование
1 Нет Телефонная проводка
2 1 10 Телефонная проводка
16
3
4 20 Token-Ring, 10Base-T
5 100 100Base-TX, 10Base-T
5e 100 9026ase TX
6 250 1000Base-T, 100Base-TX
6a 500 10GBase-T
7 90 10323 1
7a 1 1000 > 10GBase-T
8 2000 25GBase-T, 40GBase-T

Возрастающие уровни категорий обратно совместимы.
Производители часто тестируют и сертифицируют свои кабели Ethernet далеко за пределами
стандарты.
1. В проводке категории 7 / 7a не используются разъемы RJ45.

Связанные материалы для чтения

Обжим Ethernet-кабелей — HCC Learning Web

Сетевые кабели используются для подключения одного сетевого устройства к другим сетевым устройствам или для подключения двух или более компьютеров для совместного использования принтера, сканера и т. Д. Различные типы сетевых кабелей, такие как коаксиальный кабель, оптоволоконный кабель, кабели витой пары, используются в зависимости от топология сети, протокол и размер.

Витая пара. — это форма проводки, при которой два проводника (прямой и обратный проводники одной цепи) скручены вместе с целью устранения электромагнитных помех (EMI) от внешних источников. Этот тип кабеля используется для домашних и корпоративных сетей Ethernet. Кабели витой пары состоят из двух изолированных медных жил. Существует три типа кабелей витой пары: экранированные, неэкранированные и фольгированные. В отличие от кабелей FTP (фольгированная витая пара) и STP (экранированная витая пара), кабель UTP (неэкранированная витая пара) не окружен каким-либо экраном.

В случае кабеля UTP (неэкранированная витая пара), который в настоящее время составляет 95% кабелей корпоративных данных в мире, четыре пары просто заключаются в изолирующую оболочку.

Альтернативная экранированная конструкция, называемая F / UTP, покрывает четыре пары металлической фольгой перед наложением пластиковой оболочки. При заземлении это обеспечивает электрический «экран», который предотвращает попадание внешних помех в пары, а также не дает кабелю излучать собственные сигналы.

В некоторых случаях дополнительный уровень экранирования достигается за счет обертывания четырех пар по отдельности металлической фольгой в дополнение к общему экрану — это называется S / FTP.

Изготовление кабелей UTP:

1- Используйте сетевой кабель UTP (неэкранированная витая пара) не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для работы на гигабитах (1000BaseT), а Cat 6 или выше дает вам некоторую степень защиты в будущем.Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы.

2 — Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического вида. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большая телефонная вилка. Гнезда модульных разъемов бывают разных стилей и предназначены для различных вариантов монтажа. Большинство разъемов снабжены цветными схемами подключения для T568A, T568B или обоих.Убедитесь, что вы выбрали правильный.

Вот схема подключения и распиновка (штепсельная вилка модульного разъема и вывод разъема):

Выводы кабеля Ethernet:

Имеется два основных вывода кабеля Ethernet. Прямой кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без концентратора / коммутатора. Как правило, вся фиксированная проводка должна проходить прямо.Некоторые интерфейсы Ethernet могут автоматически перекрещивать и отключать кабель по мере необходимости, что является удобной функцией.

Вот ПРЯМАЯ ПРОХОДКА:

, а рядом — КРОССОВЕР КАБЕЛИ:

3 — прорезать пластиковую оболочку на 1 дюйм от конца отрезанного кабеля.У обжимного инструмента есть бритвенное лезвие, которое поможет вам с практикой.

4- Раскручивайте пары — не раскручивайте их дальше того, что вы обнажили, чем больше у вас раскручен кабель, тем хуже проблемы, с которыми вы можете столкнуться.

5- Совместите цветные провода в соответствии со схемами подключения выше.

6- Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма, оставив их незащищенными от оболочки.

7- Вставьте провода в штекер RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть штекера RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и удерживаться на месте обжимом.

8- Обожмите штекер RJ45 с помощью обжимного инструмента.

9- Проверьте кабель перед его установкой. *

* http://www.groundcontrol.com/galileo/ch5-ethernet.htm

http: //en.wikipedia.org / wiki / Networking_cables

http://www.ertyu.org/steven_nikkel/ethernetcables.html

    Способы опрессовки, схема подключения. Обжимаем сетевые провода коннекторами RJ45.

    Распиновка проводов для создания локальной сети Какие контакты используются в rj45

    Сразу признаю, что я не специалист по опрессовке витой пары, и большого опыта в этом деле не имею, но все же знаю и кое-что умею. Не раз приходилось самому делать сетевой кабель, и даже специальные клещи покупал.На самом деле это несложно. Сжать витую пару сможет любой желающий. Правда, для этого желательно иметь специальный инструмент — кримпер. И здесь уже есть небольшие проблемы. Скорее всего нужно один раз сделать сетевой кабель необходимой длины, и покупать для этого кримпер не очень правильно. Вы воспользуетесь им один раз, и, скорее всего, он вам больше не пригодится. И это не стоит ни копейки. Есть возможность обжать сетевой кабель без специального инструмента. Например, с помощью отвертки.Это не очень правильно, но вполне реально. Как вариант для изготовления кабеля в домашних условиях вполне может быть. Об этом я писал в статье :. И в этом уроке я покажу вам, как все делать с помощью этого особенного инструмента.

    Что касается самого кабеля витой пары, то подробнее о нем я рассказывал в статье:. Как вы наверное уже поняли из названия статьи, там же я писал о схемах, по которым можно сделать сетевой кабель. Все зависит от того, для какой цели вам нужен кабель.Мы вернемся к этому вопросу, когда перейдем непосредственно к изготовлению кабеля.

    Что нужно для сетевого кабеля?

    Давайте посмотрим, какие материалы и инструменты нам нужны.

    Разобрались с набором материалов и инструментов. Теперь выберем схему, по которой будем обжимать сетевой кабель. Это очень важный момент.

    Выбор схемы опрессовки витой пары

    Существует две схемы изготовления сетевого кабеля.Давайте выясним, какой метод подходит именно вам.

    Я почти уверен, что вам нужен обычный прямой кабель. С помощью которого вы можете подключить к роутеру компьютер, телевизор, игровую приставку. Или, например, соединить два роутера вместе.

    Обжим сетевого кабеля (витой пары) обжимом

    Разобрались со всеми нюансами, пора переходить к самому интересному. Опишу все пошагово, и конечно покажу на фото.

    1 Нам нужно снять с кабеля верхнюю изоляцию.Для этого вставьте кабель в специальное отверстие на обжиме, и круговыми движениями разрежьте изоляцию.

    Получится так:

    2 Далее нам нужно раскрутить витую пару, и выровнять проводку по схеме обжима. Я использую «Прямой обжим T568B». Вы найдете фото самой схемы выше. Обрезаем проводку так, чтобы осталось примерно сантиметр, а то и чуть больше.

    3 Выравниваем проводку, проверяем правильность совмещения (согласно схеме), вставляем в разъем RJ-45.Разъем необходимо удерживать защелкой вниз. Как на фото ниже. Вы увидите, как каждый из проводов займет свое место в разъеме. Вставляем кабель до упора. На моем фото ниже кабель вставлен не до конца (я только начал вставлять) … Сама проводка должна проходить под блестящими контактами и упираться в стену.

    4 Убедитесь, что провода правильно расположены в разъеме. И полностью ли они вставлены в разъем. 5 Вставьте разъем в обжимной пресс и медленно обожмите кабель, сжимая ручки. Сильно сожмите ручки обжима.

    После обжима:

    Таким же образом делаем обжим на другом конце кабеля. Наш кабель готов, можете проверить.

    Я подключил свой ноутбук к маршрутизатору с помощью этого кабеля, и он работал. Может я не идеально выполнил обжим витой пары, для этого, конечно, нужно потренироваться, но у меня все получилось. А это значит, что у вас все получится.

    Без специального инструмента, обжима, обжать сетевой кабель конечно сложнее.Единственное отличие состоит в том, что после зачистки, выравнивания и установки кабеля в разъем вам нужно что-нибудь острое (например, отверткой) по очереди нажимать на каждый контакт на разъеме.

    Если у вас остались вопросы по каким-то моментам, то задавайте их в комментариях.

    В соответствии со спецификацией EIA / TIA-568 предусмотрено несколько цветовых схем для обжима сетевого кабеля с витой парой (патч-корда) в разъеме RJ-45 для подключения компьютера к маршрутизатору, концентратору, коммутатору или соединения двух компьютеров. вместе.

    Сетевой разъем обычно называется RJ-45, хотя его правильное название — 8P8C. А RJ (Registered Jack) — это название стандарта, описывающего конструкцию разъемного подключения.

    На всех фотографиях ниже показан один отрезанный кабель utp, предназначенный для использования в сетях LAN (локальная сеть) и DSL (цифровая абонентская линия), с витыми парами, зажатыми на концах в разъемы RJ-45.

    Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

    вариант Б, самый распространенный вариант.

    Витая пара обжимного кабеля LAN с цветовой кодировкой в соответствии с опцией A.

    Как видно на фото, в обоих вариантах концы сетевого кабеля обжаты по одной и той же электрической схеме, только две витые пары местами поменяны местами. На месте оранжевой витой пары сжимается зеленая витая пара, а на месте зеленой витой пары — оранжевая.

    Кабель UTP витая пара, гофрированный, как вариант A и вариант B, взаимозаменяемый . .. Так что вы можете сжать его в соответствии с любой цветовой схемой, которая вам нравится, это не повлияет на производительность локальной сети.

    Цветовая схема опрессовки двухпарного кабеля витая пара RJ-45

    В настоящее время на рынке появился сетевой кабель типа витая пара, в котором вместо традиционных четырех всего две витые пары. И это экономически оправдано, так как 90% кабельных линий для Интернета используют всего две витые пары.

    Как видите, электрическая схема подключения выводов RJ-45 не изменилась, обжат только синий вместо зеленой пары.

    Такая витая пара по варианту Б обжимается по схеме, приведенной выше на фото. При обжиме в варианте А пары просто меняются местами. Вместо оранжевой пары гофрирована синяя, а вместо синей — оранжевая.

    Компьютер с цветовой схемой обжима RJ-45 — компьютер

    Если вам необходимо создать локальную LAN-сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаб, коммутатор или роутер), например, для коллективных игр, то для этого случая спецификация EIA / TIA предусматривает следующую нарезку сетевой кабель витая пара. Чтобы создать сеть из двух компьютеров, достаточно вставить одну такую ​​витую пару в их сетевые порты.

    Обращаем ваше внимание, что противоположные концы кабеля LAN витой пары компьютер-компьютер обжаты в разных цветовых решениях.

    Обжим витых пар RJ-45 выполняется с помощью клещей для обжима. Если под рукой нет зажимов, то можно использовать технологию опрессовки витой пары без зажимов.

    Все вышеперечисленные цветовые схемы для распиновки витой пары utp в настоящее время теряют свою актуальность.Современные сетевые карты, коммутаторы, концентраторы и маршрутизаторы, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витой пары и выполняют внутреннюю регулировку. Так что современный компьютер при создании сети можно подключить даже к концентратору, либо к другому компьютеру, не задумываясь о цветовой схеме распиновки витой пары.

    Цветовая схема обжима RJ-45

    PoE IEEE 802.3af и IEEE 802.3at

    Стандарт PoE IEEE 802. 3af предусматривает возможность передачи информационного сигнала и подачи напряжения питания на устройство через один кабель витой пары, обжатый с помощью разъема RJ-45.Это устраняет необходимость в дополнительном проводе для подачи напряжения питания.

    Независимо от вариантов обжима RJ-45, с положительной клеммы источника питания напряжение одновременно подается на контакты 4 и 5 (синяя пара), а отрицательная — на 7 и 8 (коричневая пара).

    Как правило, распиновка витой пары по стандарту PoE IEEE 802.3af используется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801 , в который на каждый из портов можно подавать через RJ-45 постоянное напряжение 12 В мощностью до 30 Вт.

    Цветовая схема обжима RJ-45 4 провода для Интернета

    При подключении компьютера к Интернету или создании локальной сети редко кто полностью использует возможности сетевого кабеля на основе витой пары. Обычно это происходит из-за недостатка информации.

    При передаче сигнала по витым парам кабеля CAT5 (скорость до 100 Мбит / с) задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара предназначена для приема сигнала, вторая — для передачи, что наглядно демонстрирует данная электрическая схема подключения сетевой карты компьютера с помощью кабеля витой пары с разъемом RJ-45 к коммутатору-концентратору или маршрутизатору.

    Как видно из схемы, каждая из двух пар кабелей LAN подключена к компьютеру и коммутатору-концентратору или маршрутизатору по симметричной схеме трансформатора. Преимущество трансформаторной схемы — подавление наводок и помех, а также обеспечение высокой степени защиты от коротких замыканий и ошибок при установке витых пар в кабель.

    Если возникает необходимость прокладки дополнительной линии или если пары в сетевом кабеле витой пары частично повреждены, можно удвоить количество линий без снижения скорости передачи данных или отремонтировать кабель витой пары путем обжима RJ-45 подключается к ранее неиспользуемым витым парам.

    Приведенные ниже цветовые схемы обжима витой пары

    RJ-45 не отличаются от приведенных выше, но они показывают только проводники кабеля витой пары, которые используются для передачи информации. Витые пары, которые не подходят близко к вилке RJ45, обычно обжимаются, но сигнал по ним не передается, и их можно использовать для передачи дополнительной информации.

    Цветовая схема обжима RJ-45, 4 провода, компьютер — концентратор

    Обжим витой пары, вариант Б. Сигнал передается только по оранжевой и зеленой парам.

    Обжим витой пары, вариант А. Сигнал также передается только по зеленой и оранжевой парам, но витые пары обжимаются в штекере RJ-45 на другие контакты.

    Цветовая схема обжима RJ-45 4-х проводный компьютер — компьютер

    Компрессия витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

    Цветовая схема опрессовки RJ-45 ЭБУ — хаб при ремонте

    В чем разница между патч-кордом и кабелем витой пары

    Патч-корд, или, как его еще называют, патч-корд, предназначен для соединения электронных устройств, например компьютера с концентратором, коммутатора или двух компьютеров между собой в случае, если устройства необходимо перемещать относительно друг друга во время работы.

    Для изготовления патч-корда берется витая пара, жилы в котором выполнены из многожильного провода, чтобы они не рвались при частых перегибах. Для обжима такого кабеля используются специальные разъемы RJ-45. Согласно стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Подключение устройств с помощью патч-корда экономически целесообразно, если во время работы они часто перемещаются относительно друг друга.

    Сетевой кабель или витая пара — это специальный провод, состоящий из четырех пар медных проводников, скрученных вместе.Такое количество ядер и сама конструкция помогают снизить влияние всевозможных помех. Обжимка сетевого кабеля необходима для закрепления на нем специальных разъемов (коннекторов) для подключения к компьютеру. С его помощью создается локальная сеть и устройства подключаются друг к другу.


    При опрессовке чаще всего используются разъемы 8P8C с 8 контактами. Обычно их называют RJ45. Сам кабель обжать несложно, но выбирать разъем нужно внимательно — некоторыми из них пользуются только профессионалы. Они бывают двух типов:

    • Неэкранированные, которые используются для проводов UTP;
    • Экранированный — для STP или FTP.

    Есть и штекерные разъемы, но они предназначены только для мягких многожильных проводов. Если провод цельный, пользоваться ими будет крайне неудобно.

    Внутри разъема восемь пазов для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих пазах, и при закрытии разъема они будут соединяться с контактами.Разъем нужно поднести защелкой к себе, контактами вверх, чтобы нумерация была правильной. В этом положении первая выемка будет справа, а восьмая — слева. Кладку рекомендуется начинать с первого касания.

    Существует две основные схемы распространения: EIA / TIA-568A и EIA / TIA-568B. Вены устроены по-разному. В шнуре питания их всего четыре пары, редко две. Для таких проводов схема будет другой.

    Варианты обжима

    Существует несколько схем обжима витой пары RJ 45: перекрестная и прямая. Разница в использовании:

    • Direct используется, когда кабель будет использоваться для соединения сетевого оборудования (с компьютером или между собой), а также для подключения клиентского оборудования. Этот метод используется чаще всего.
    • Кроссовер используется для соединения компьютеров друг с другом. Никакое другое оборудование использовать нельзя. Реже этот метод используется для подключения устройств через порты восходящего канала.

    Можно использовать любой метод, но оба конца должны быть обжаты одинаково. Обычно 568B используется для прямого обжима.

    В последнее время набирают популярность кабели, в которых вместо четырех витых пар всего две. К ним можно подключить только два устройства. Если локальный трафик высок, этот метод не рекомендуется, поскольку скорость передачи данных снизится с 1 Гбит / с до 100 Мбит / с.

    Используются либо оранжевый и зеленый, либо синий и коричневый. Контакты подключаются так же, как и в случае использования всех 8 проводов.

    Для изготовления кроссового кабеля один конец шнура обжимают по схеме 568 В, другой — 568 А. Вам нужно использовать все провода. Этот метод обеспечивает относительно низкую скорость.

    Для обеспечения большей скорости используется особая схема: один конец кабеля обжат по цветовой схеме 568B, а распиновка сетевого кабеля на другом конце должна быть такой:

    1. белый с зеленым;
    2. зеленый;
    3. белый с апельсином;
    4. белый с коричневым;
    5. коричневый;
    6. оранжевый;
    7. синий;
    8. белый с синим.

    Для создания сети из двух или более компьютеров без использования другого оборудования (коммутаторов, маршрутизаторов и т. Д.) Используется другая распиновка витой пары.

    Цветовая схема для 8 проводов позволяет подключить два устройства, просто подключив кабель к их сетевым портам. При этом обжимают разные концы по разным схемам.

    Необходимый инструмент

    Для обжима витой пары RJ-45 вам понадобится специальный инструмент, называемый клещами для обжима.Другое его название, которое используют специалисты, — обжимной.

    Есть два типа обжимных прессов: рычажные и нажимные. Рычаги (слева на картинке) дешевле, но с ними сложнее работать: нужно приложить физическое усилие, но сжатие все равно неравномерное. Конструкция последнего предполагает наличие гребешка, которая перемещается перпендикулярно разъему, устанавливая в нем контакты.

    Чтобы обжать кабель, необходимо сначала отделить и зачистить витые пары, вставить их в канавки на RJ-45, а всю конструкцию — в канавку на обжиме.После этого доведите его ручки до упора. Затем нужно прижать фиксатор разъема к корпусу и снять его с клещей.

    Есть метод, позволяющий обжать кабель без обжима. Для этого вам потребуются тиски (или другое приспособление, которое позволит закрепить заглушку RJ-45), отвертка, молоток. Необходимо сначала вставить провода в контакт, затем закрепить тисками для боковых деталей. Затем острием отвертки и молотка аккуратно углубляем ламели, защелкиваем кабельный зажим — готово.

    При этом важно , чтобы кончик наконечника был не более 55 мм, иначе он раздавит изолирующие стороны, потому что ламели в разъемах имеют толщину 56 мм. Если это случилось, то нужно обрезать свисающие края острым ножом, иначе контакты розетки будут цепляться за края, и контакта не будет.

    Применение бывших в употреблении соединителей

    Если нужно срочно обжать кабель, но под рукой нет нового разъема, то можно использовать старый.Для этого зажмите фиксатор разъема тисками и аккуратно шилом подденьте ламели, вытягивая их на 1 мм. Затем ножом срежьте защелку со стороны кабеля, снимите ее и старые витые пары. В этом случае хомут для кабеля снимается, а чтобы закрепить новый, нужно в образовавшееся пространство капнуть силикон или герметик.

    Обжим после извлечения старого шнура питания такой же, как если бы разъемы были новыми. Если вам нужно отремонтировать поврежденный шнур или удлинить его, используйте скрутку или припой вместо обжима нового кабеля.Шип намного надежнее.

    Шнуры питания, как и другие технические аксессуары, выходят из строя в самый неподходящий момент. Но если у вас есть навыки обжима, новый разъем и необходимый инструмент, проблему можно решить за несколько минут.

    Еще одна сложность состоит в том, что интернет-провода многожильные, и чаще других используется 4-х парный кабель. Поэтому, помимо практических навыков, вам понадобится правильная распиновка RJ-45 — подходящая цветовая гамма. Если ошибетесь с раздачей проводов, можете остаться без интернета.

    В этом материале мы расскажем об особенностях витой пары и приведем несколько схем опрессовки кабеля.

    Обычный электрический провод, например ВВГнг 3 * 2,5, состоит из трех жил. Это можно понять, сняв верхнюю полимерную оболочку. Витая пара (другими словами — сетевой провод, кабель RJ-45) может состоять как из одной пары проводов, так и из нескольких.

    Обычно используются готовые патч-корды — кабели стандартной длины (в среднем от 0,3 м до 30 м).Заводской кабель с двух сторон обжат разъемами — маленькими 8-контактными штекерами, которые можно вставить в разъем на роутере, ПК, телевизоре и другой технике.

    Для домашнего использования предлагаются одно- и многожильные кабели, но чаще используются последние. Витая пара поступает в продажу в отсеках, продается счетчиком

    Но также полезно иметь заранее не обжатый кусок кабеля: например, иногда требуется пропустить кабель через небольшое отверстие в стене не более 5 мм.В этом случае опрессовка производится после установки.

    Характеристики интернет-провода RJ-45, которые могут пригодиться:

    Галерея изображений

    Стандартные схемы обжима

    Распиновка витой пары и установка разъемов подпадает под нормы международного стандарта EIA / TIA-568 , в котором описаны порядок и правила коммутации внутриквартирных сетей. Выбор схемы опрессовки зависит от назначения кабеля и характеристик сети — например, пропускной способности.

    Не беспокойтесь, если кабель слишком длинный или слишком короткий — вы всегда можете обжать патч-корд до нужной длины. Если шнур питания внезапно обгрызется собакой или просто погнут, ремонт можно будет произвести незамедлительно.

    Вам также может быть интересно узнать, как можно подключить витую пару друг к другу, для этого перейдите в.

    У вас есть вопросы по распиновке витой пары? Просим задавать их в блоке с комментариями, и мы постараемся максимально понятно объяснить непонятные моменты.

    | Опубликовано 11.04.2017 |

    Как правильно обжать разъемы RJ-45 (категория 5, витая пара). Прямая маршрутизация. Поперечная разводка

    1. Прямой порядок обжима кабеля витой пары, идущего от рабочей станции к концентратору.

    2. Порядок обжима поперечной (перекрестной) витой пары.

    Используется, когда требуется соединить между собой 2 концентратора, у которых нет восходящего канала / нормального переключения, а также для прямого соединения 2 компьютеров .

    Варианты разводки (нарезки) восьмижильной витой пары

    Четыре ядра (оранжевая и зеленая пара) используются для 100Base-T Ethernet, а остальные четыре зарезервированы для Gigabit Ethernet (1000Base-T). Существует два варианта подключения 568A или 568B, выбор за вами. Второй вариант (568В) используется чаще. Самое главное, что одна из опций используется по всей сети.

    Внешний вид разъема RJ-45 с нумерацией контактов

    Разводка кабеля для подключения компьютера к сетевому оборудованию (патчкорда) приведена в таблице, цифры справа от таблицы показывают внешний вид подготовленного для вставки в разъем кабеля (оба разъема обжаты одинаково путь):

    Кабели для прямого соединения сетевых карт двух компьютеров отличаются только тем, что на одном конце кабеля зеленая и оранжевая пары поменяны местами.Проще говоря, получаем кабель, у которого один разъем обжат по опции 586A, а второй — по опции 586B … Такой кабель называется кроссоверным или нулевым кабелем. Такая же разводка используется для каскадирования (подключения) концентраторов. В виде таблицы этот вариант выглядит так:

    Два компьютера можно соединить с помощью проводки, показанной в таблице ниже, но это намного сложнее запомнить, поэтому я цитирую этот вариант только для полноты обзора проблемы.

    Сделайте кабель cat 5 / ethernet / RJ45

    Преимущества: стоимость и гибкость

    Предварительно обжатые кабели категории 5, кажется, стоят от 10 до 15 долларов, независимо от
    длина.

    Тем не менее, вы можете купить
    комплект с 500-футовым не обжатым кабелем категории 5, включая обжимной инструмент и 50 штекеров категории 5
    примерно за 90 баксов.

    Предположим, что средняя длина кабеля категории 5 составляет 10 футов.

    Этого достаточно, чтобы сделать 50 десятифутовых тросов стоимостью
    1,80 доллара США за кабель.

    Производители кабелей могут взимать надбавку в размере 830%, потому что большинство
    люди не понимают, насколько легко сделать свой собственный
    кабели. (Если вы купите кабель оптом, когда у вас появятся нужные инструменты, вы сможете
    вероятно, снизит предельную стоимость до 0,50 доллара за кабель.)

    Но стоимость — не единственное преимущество изготовления собственных кабелей.

    Если вам нужно протянуть кошку 5 через плотный канал в вашем доме, это
    намного проще проложить кабель без прикрепленных головок и обжима
    концы, когда он на месте.

    Или, если вам нужно проложить кабель на очень большое расстояние (> 50 футов),
    Часто бывает трудно найти в магазинах обжатые кабели такой длины.

    Наконец, если вы пытаетесь навести порядок в шкафу, полном проводов, вы можете
    Избегайте перекрученных стяжек, перерезав кабели категории 5 только на
    нужной длины (плюс, конечно, небольшой провис)

    Принадлежности

    Чтобы сделать собственный кабель Cat 5, вам понадобятся:

    Или вы можете купить универсальный комплект, в котором есть все (плюс инструмент для тестирования линии):

    Три этапа: зачистка, расположение, обжим

    После того, как вы отрежете кабель до нужной длины и пропустите его между
    две локации, пора подключать заглушки. К счастью, это простой трехэтапный процесс на каждом конце.

    Шаг 1. Зачистка

    С помощью бритвы для зачистки на обжимном инструменте зачистите 3-5 миллиметров.
    от оболочки на конце кабеля.

    (Обжимные инструменты имеют специальную бритву, которая разрезает оболочку, не разрезая
    внутренности, но вы можете использовать любое острое лезвие или пару
    ножницы, если вы будете осторожны.)

    Если вы случайно перережете внутренние провода, просто перережьте
    Проведите на дюйм вниз и попробуйте снова зачистить.

    (Так что оставьте себе несколько свободных дюймов на случай, если вы ошибетесь.)

    После зачистки внутри вы обнаружите 8 проводов с цветовой кодировкой.

    Шаг 2. Расположение

    Для изготовления стандартного кабеля категории 5 вам понадобится
    провода с цветовой кодировкой на обоих концах в одинаковом порядке.

    На самом деле не имеет значения, в каком порядке вы расставляете цвета, если он
    то же самое на обоих концах.

    Если вы хотите следовать популярному соглашению, используйте порядок «568B».

    Заказ 568B:

    1. Бело-оранжевая полоска.
    2. Сплошной оранжевый.
    3. Белая / зеленая полоска.
    4. Сплошной синий.
    5. Белая / синяя полоска.
    6. Горит зеленым.
    7. Белая / коричневая полоска.
    8. Коричневый.
    Банкноты

    Если вас интересуют детали, технически вам нужно всего лишь 4 провода в одном месте для 10/100 Ethernet.

    10/100 использует два внутренних провода (провод 1 и провод 2) для создания цепи для отправки и два внутренних провода для создания цепи для приема (провод 3 и провод 6).По-прежнему рекомендуется использовать одинаковый порядок на обоих концах, поскольку
    все больше устройств (например, гигабитный Ethernet, домашние камеры безопасности или
    Приемопередатчики HDMI) могут работать по 5 линиям в год,
    и эти устройства ожидают, что все провода будут в нужном месте.

    (если вы хотите сделать менее распространенный «патч» или «перекрестный» кабель
    для перехода напрямую с компьютера на компьютер вместо
    компьютер-маршрутизатор / модем / концентратор / коммутатор, вам понадобится немного
    разный порядок на обоих концах. Собственно, патч-кабель делать нужно редко.
    в наши дни, поскольку многие устройства автоматически определяют, какой кабель
    подключен. Если вы не знаете, что делать, сделайте стандартный
    кабель я описываю выше.)

    Шаг 3: Обжим

    Вставьте цветные провода в вилку cat 5.

    Я рекомендую «зачерпнуть» их в розетку, так как вам, вероятно, пришлось разложить их веером, чтобы
    расставьте их в правильном порядке.

    После того, как вы их зачерпнули, еще раз убедитесь, что они находятся в правильном порядке.

    На то, чтобы все сделать правильно, может потребоваться совок или две.

    Когда они вставлены в вилку в правильном порядке, прижмите их к кончику.

    Затем вставьте вилку в обжимной инструмент и сожмите.

    Вилки категории 5 содержат металлические «зубцы», протыкающие цветные провода.
    во время опрессовки для создания электропроводности.

    Повторите этот процесс для другого конца, и все готово.


    Как сделать кабель Ethernet

    ПРИМЕЧАНИЕ — Максимальная длина кабеля Ethernet CAT-5, CAT-5e или CAT-6 составляет 328 футов.
    или 100 метров.

    КАК СДЕЛАТЬ КАБЕЛЬ ETHERNET
    Приобретение кабелей Ethernet может
    быть довольно дорогим, а заранее изготовленные отрезки не всегда подходят вам. Изготавливать кабели Ethernet легко с помощью коробки с кабелем Ethernet категории 5e и
    Разъемы RJ-45, которые прикрепляются к обрезанным концам кабеля желаемой длины.

    Bulk Ethernet Cable — Категория 5e или CAT5e

    (Вы также можете использовать кабель категории 6 или CAT6, который имеет более высокие характеристики производительности и примерно на 20% дороже, чем CAT5e.)

    Bulk RJ45 обжимные соединители для CAT-5e
    или
    Bulk RJ45 обжимные соединители для CAT-6

    RJ-45
    Инструмент для обжима

    Есть
    два типа кабелей Ethernet, которые можно
    марки Straight Through и Crossover . ПРЯМОПРОВОДНЫЕ Кабели Ethernet являются стандартными кабелями, которые используются практически для всех целей, и их часто называют «коммутационными кабелями». Очень рекомендую
    вы дублируете
    порядок цветов, как показано слева. Обратите внимание, как зеленый
    пара не находится рядом, как все другие пары. Этот
    конфигурация позволяет использовать более длинные провода.
    КРОССОВЕРНЫЕ КАБЕЛИ — Перекрестный кабель Ethernet предназначен для прямого подключения одного компьютера к другому компьютеру (или устройству), минуя маршрутизатор, коммутатор или концентратор.
    Вот как сделать стандартный кабель:

    Врежьте пластиковую оболочку на расстоянии 1 дюйм (2,5 см) от конца отрезанного кабеля. Обжимной инструмент имеет
    лезвие бритвы, которое сделает
    трюк с практикой.

    Расслабьтесь и соедините похожие цвета.

    Зажмите провода пальцами и распрямите их, как показано.
    Порядок цветов очень важен.

    Ножницами сделайте прямой надрез
    через 8 проводов, чтобы сократить их до 1/2 дюйма (1.3 см) от отрезанного рукава до конца проводов.

    Осторожно вставьте все 8 незакрепленных цветных проводов в разъем. Обратите внимание на положение
    синий пластиковый рукав. Также обратите внимание, как все провода идут
    путь до конца.

    Вид сверху.Все провода полностью вставлены.
    Коротких проводов нет.

    НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание, что синяя пластиковая втулка не
    внутри разъема, где он может быть зафиксирован на месте. Провода слишком длинные. Провода должны выходить только на 1/2 дюйма от синей втулки.

    НЕПРАВИЛЬНЫЙ ПУТЬ — Обратите внимание на то, что провода не проходят полностью
    конец разъема.

    ОБЖИМАЯ КАБЕЛЬ … осторожно вставьте разъем
    в устройство для обжима Ethernet и защелкните ручки
    плотно.Медь
    сращивание
    вкладки на соединителе будут
    проткните каждый из восьми проводов. Также имеется фиксатор, который удерживает синюю пластиковую втулку на месте для плотной компрессионной посадки. Когда вы удалите
    кабель от обжимного устройства, конец готов к использованию.

    Для стандартного прямого кабеля повторите все шаги и порядок цветов проводов на другом конце кабеля.Для перекрестного кабеля другой конец будет иметь другой порядок цветов, как показано на изображении кроссовера выше.

    Обязательно проверьте кабели перед их установкой. Недорогой тестер кабеля Ethernet с этим справляется.

    Что такое неэкранированная витая пара (UTP) — Fosco Connect

    :: Что такое кабель UTP?

    UTP — неэкранированная витая пара. Кабель UTP — это медный кабель с сопротивлением 100 Ом, состоящий из 2–1800 неэкранированных витых пар, окруженных внешней оболочкой. У них нет металлического щита. Это делает кабель маленьким в диаметре, но не защищенным от электрических помех. Скрутка помогает улучшить его устойчивость к электрическим помехам и электромагнитным помехам.

    (Вы можете получить у нас соединительный кабель UTP Cat 5e и Cat 6)

    Для горизонтальных кабелей количество пар обычно составляет 4 пары, как показано ниже.

    Для магистральных кабелей количество пар обычно увеличивается до 25, поскольку многопарные кабели UTP состоят из 25-парных связывающих групп. Ниже показан образец магистрального кабеля UTP.

    :: Размер проводника медного кабеля UTP

    Медные жилы горизонтальных и магистральных кабелей UTP имеют либо 22 AWG, либо 24 AWG.24 AWG является наиболее распространенным размером, но для более эффективных кабелей, таких как UTP категории 6, используются медные провода 23 AWG большего размера.

    :: Одножильный кабель UTP и многожильный кабель UTP

    1) Одножильный кабель UTP

    Одножильный кабель UTP Изображение

    Как следует из названия, одножильные кабели UTP имеют в качестве проводника один сплошной медный провод. Помимо того, что они физически прочнее и с ними легче работать, эти провода большего размера обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.

    Кабели с одножильным проводом имеют более низкое сопротивление постоянному току и меньшую подверженность высокочастотным воздействиям только благодаря их большему диаметру. Эти свойства позволяют одножильным кабелям поддерживать более длинные участки передачи и более высокие скорости передачи данных, чем их аналоги из многожильных кабелей.

    Кабели

    UTP, используемые как для горизонтальных, так и для магистральных применений, обычно представляют собой одножильные кабели.

    2) Многожильный кабель UTP

    Многожильный кабель UTP Изображение

    Многожильные кабели UTP обычно используются в качестве коммутационных кабелей на рабочих местах или в телекоммуникационных помещениях.Это наиболее распространенные кабели категорийного типа, с которыми мы часто напрямую работаем.

    Внутри витых пар многожильного кабеля каждый отдельный проводник состоит из пучка жил проводов меньшего сечения. Они расположены так, что несколько проводов (обычно 6 или 18) окружают одиночный провод в центре жгута. Внешняя проволока спирально наматывается вокруг центральной проволоки в процессе, называемом скручиванием. Скрученные провода вместе образуют один проводник с общим диаметром примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньшего диаметра жил проводящих проводов).

    Скрутка проводов служит для их защиты и придает гибкости многожильным кабелям.

    :: Применение кабеля UTP

    Кабели

    UTP в основном используются для сетей LAN. Их можно использовать для передачи голоса, низкоскоростных данных, высокоскоростных данных, аудио и пейджинговых систем, а также систем автоматизации и управления зданиями. Кабель UTP может использоваться как в подсистемах горизонтальной, так и в магистральной кабельной сети.

    :: Категории кабелей UTP и технические характеристики

    Кабели

    UTP были изобретены для голосовых приложений.Голосовые кабели UTP необходимы только для передачи очень надежных аналоговых сигналов, которые нелегко повредить электрическим шумом или электромагнитными помехами. Однако, поскольку кабели UTP использовались для разных систем, требовались кабели UTP более высокого качества для поддержки систем данных, которые использовали цифровую сигнализацию.

    По мере развития приложений за эти годы были созданы различные категории или классы кабелей UTP. Кабели UTP более высокой категории называются кабелями UTP для передачи данных, а кабели UTP низкой категории называются кабелями UTP для передачи речи.

    В следующей таблице показаны кабели UTP различных категорий, их бизнес-приложения и соответствующие характеристики производительности.

    Примечание:

    TIA / EIA-568 распознает только кабели категории 3 или выше. Кабели категории 1 (Cat 1) и категории 2 (Cat 2) для голосовых сигналов — неправильное название, вероятно, принятое теми, кто полагал, что TIA установила «Категории» для всех типов кабелей, первоначально определенных Anixter International, дистрибьютором, в соответствии с оценки под названием «Уровни.”

    Кабель

    Cat 1 использовался раньше. Он обычно используется для голосовых сетей, по которым передаются только телефоны с примерами голосового трафика.

    Anixter Level 2 (Cat 2) был кабелем UTP, способным передавать данные со скоростью до 4 Мбит / с. Это первый кабель, который может передавать голос и данные со скоростью до 4 Мбит / с. Кабель Anixter Level 2 часто использовался в сетях ARCnet и 4 Мбит / с Token Ring, он также используется в телефонных сетях, но больше не используется.

    Категория Марка Бизнес-приложение Диапазон частот
    Категория 1 оценка голоса только телефонные сети голосового уровня; не для передачи данных 750 кГц
    Категория 2 оценка голоса телефонных сетей голосового уровня, а также подключения немого терминала IBM к мэйнфреймам 1 МГц
    Категория 3 класс данных телефонных сетей голосового уровня, 10 Мбит / с Ethernet, 4 Мбит / с Token Ring, 100BaseT4 Fast Ethernet и 100VG Any LAN 16 МГц
    Категория 4 класс данных Сети Token Ring 16 Мбит / с 20 МГц
    Категория 5 класс данных Сети ATM 100BastTX Fast Ethernet, SONET и OC-3 100 МГц
    Категория 5e класс данных Gigabit (1000 Мбит / с) Ethernet 100 МГц
    Категория 6 класс данных Gigabit (1000 Мбит / с) Ethernet 250 МГц
    Категория 6A класс данных Gigabit (1000 Мбит / с) и 10 Gigabit Ethernet 500 МГц

    :: Цветовые коды кабеля UTP

    1) Цветовой код горизонтального кабеля UTP

    Горизонтальный кабель UTP представляет собой четырехпарную конструкцию в соответствии с отраслевым стандартом кабельной проводки.Каждая пара имеет два проводника. Одному проводу пары назначается цвет пары с белой полосой, а другому проводу назначается белый цвет с цветной полосой пары. В таблице ниже перечислены пары и цветовой код для четырехпарного горизонтального кабеля UTP.

    2) Цветовой код магистрального кабеля UTP

    Магистральные кабели

    UTP — это большие многопарные кабели. Эти кабели состоят из 25-парных связующих групп. Каждая группа подшивок имеет индивидуальную цветовую кодировку, и каждая пара в группе из 25 подшивок имеет индивидуальную цветовую кодировку.

    (a) 25-парный переплет Цветовой код группы

    Группа переплетчиков из 25 пар разделена на пять групп, по пять пар в каждой группе. Пять цветовых групп в папке из 25 пар —

    .

    • Белый — пары с 1 по 5
    • Красный — пары с 6 по 10
    • Черный — пары с 11 по 15
    • Желтый — пары от 16 до 20
    • Фиолетовый — пары с 21 по 25

    В каждой цветовой группе пять пар обозначаются цветовым кодом группы и цветовым кодом пары.Цветовой код пары для каждой из пяти пар с цветовой кодовой группой —

    .

    • Синий — 1-я пара группы цветового кода
    • Оранжевый — 2-я пара цветовой группы
    • Зеленый — 3-я пара цветовой группы
    • Коричневый — 4-я пара цветовой группы
    • Сланец — 5 пара цветовой группы

    Цветовой код для группы подшивок из 25 пар показан в следующей таблице.

    Номер провода Номер пары Код цвета группы Пара Цветовой код Цвет
    1 1 белый синий белая / синяя полоса
    2 1 синяя / белая полоса
    3 2 оранжевый белая / оранжевая полоса
    4 2 оранжево-белая полоса
    5 3 зеленый белая / зеленая полоса
    6 3 зелено-белая полоса
    7 4 коричневый белая / коричневая полоса
    8 4 коричневая / белая полоса
    9 5 шифер белый / грифельная полоса
    10 5 шифер / белая полоса
    11 6 красный синий красная / синяя полоса
    12 6 синяя / красная полоса
    13 7 оранжевый красно-оранжевая полоса
    14 7 оранжево-красная полоса
    15 8 зеленый красная / зеленая полоса
    16 8 зеленая / красная полоса
    17 9 коричневый красно-коричневая полоса
    18 9 коричневая / красная полоса
    19 10 шифер красный / грифельная полоса
    20 10 шифер / красная полоса
    21 11 черный синий черная / синяя полоса
    22 11 синяя / черная полоса
    23 12 оранжевый черная / оранжевая полоса
    24 12 оранжево-черная полоса
    25 13 зеленый черная / зеленая полоса
    26 13 зеленая / черная полоса
    27 14 коричневый чёрно-коричневая полоса
    28 14 коричневая / черная полоса
    29 15 шифер черный / сланцевая полоса
    30 15 шифер / черная полоса
    31 16 желтый синий желто-синяя полоса
    32 16 синяя / желтая полоса
    33 17 оранжевый желто-оранжевая полоса
    34 17 оранжево-желтая полоса
    35 18 зеленый желто-зеленая полоса
    36 18 зелено-желтая полоса
    37 19 коричневый желто-коричневая полоса
    38 19 коричневый / желтая полоса
    39 20 шифер желтая / шиферная полоса
    40 20 шифер / желтая полоса
    41 21 фиолетовый синий фиолетовая / синяя полоса
    42 21 синяя / фиолетовая полоса
    43 22 оранжевый фиолетово-оранжевая полоса
    44 22 оранжево-фиолетовая полоса
    45 23 зеленый фиолетово-зеленая полоса
    46 23 зелено-фиолетовая полоса
    47 24 коричневый фиолетово-коричневая полоса
    48 24 коричневая / фиолетовая полоса
    49 25 шифер фиолетово-сланцевая полоса
    50 25 шифер / фиолетовая полоса

    Это ясно показано на следующем рисунке.

    (б) Более 25-парных связующих групп

    Многопарные кабели UTP, содержащие более 25 пар, объединяют 25-парные связующие группы в группы с цветовой кодировкой, используя одну и ту же последовательность цветового кодирования. Это показано в следующей таблице.

    Количество пар Цвет группы связующего
    1-25 Белый — синий
    26–50 Белый — оранжевый
    51–75 Белый — зеленый
    76—100 Бело-коричневый
    101–125 Белый — шифер
    126—150 Красно-синий
    151–175 Красный-оранжевый
    176—200 Красный — зеленый
    201–225 Красно-коричневый
    226—250 Красный — Сланцевый
    251–275 Чёрно-синий
    276–300 Черный — оранжевый
    301–325 Черный — зеленый
    326–350 Черно-коричневый
    351–375 Черный — шифер
    376—400 Желто-синий

    :: Кабельные соединители UTP

    1) Разъем RJ45 и вилка

    Четырехпарные горизонтальные кабели UTP заканчиваются 8-позиционным модульным разъемом в рабочей зоне, как показано ниже.Гнездо RJ45 — это 8-жильный компактный модульный разъем, используемый для подключения кабеля передачи данных UTP. Гнезда RJ45 спроектированы для обеспечения определенных характеристик категорий 5, 5e, 6 или 6A и, следовательно, должны соответствовать категории кабеля, к которому они подключены.

    :: Стандарты подключения 568A и 568B

    Когда мы говорим о подключении к разъему или коммутационной панели, мы имеем в виду схему подключения 568A или 568B. Схема подключения 568A и 568B определяет назначение пар контактов для оконечной нагрузки кабеля UTP.Эти назначения определяют распиновку или порядок соединений для проводов в восьмиконтактных модульных вилках и розетках 8P8C.

    В кабеле UTP каждая пара представлена ​​определенным цветом. Пара 1 — синяя, пара 2 — оранжевая, пара 3 — зеленая, а пара 4 — коричневая. В каждой паре один провод сплошного цвета, а другой преимущественно белого цвета с цветной полосой. При заделке кабеля UTP каждая пара соответствует определенному контакту на контактах IDC разъема или коммутационной панели.

    На следующих диаграммах показана разница между схемами подключения 568A и 568B.

    Обратите внимание, что единственная разница между 568A и 568B состоит в том, что пары 2 и 3 (оранжевый и зеленый) меняются местами. Обе конфигурации соединяют контакты «прямо насквозь», то есть контакты с 1 по 8 на одном конце соединены с контактами с 1 по 8 на другом конце.

    Можно без особых проблем использовать кабели с разводкой в ​​соответствии с любой конфигурацией в одной установке. В первую очередь следует соблюдать осторожность, чтобы случайно не соединить концы одного и того же кабеля разной конфигурации.

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
