Два способа обжима витой пары

 Два способа обжима витой пары.



У каждого сетевого или системного администратора, или у некоторых продвинутых пользователей , когда либо возникала необходимость соединить два или более, компьютеров в сеть.

Для подключения компьютера в компьютерную сеть нужен патч корд. Два способа обжима витой пары.

Два способа обжима витой пары. Патч корды бывают разной длины, от одного метра и более одного метра.

Длина патч корда зависит от расстояния между компьютером и коммутатором, или между компьютером и компьютером.

Разумная длина патч корда  до пяти метров (от компьютера к розетке), и до 90 метров (от компьютера к коммутатору) .

   В зависимости от того что мы соединяем, изменится схема обжима концов витой пары.

Витая пара, обжатая с двух концов и является патч кордом, выполняющим функцию соединения компьютера с коммутатором или компьютера с компьютером, или двух коммутаторов, не имеющих переключения uplink/normal.

Существует два способа обжима (разводки) :

  1. Когда мы соединяем компьютер — компьютер (или два коммутатора).
  2. Когда соединяем компьютер  — коммутатор.

  Порядок обжима (разводки) проводов витой пары в разъемах RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных.

Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, различные ограничения по длинне кабеля и количеству соединителей и коммутирующих приборов.

Два способа обжима витой пары

  Для 10Base-TX и 100Base-TX используются оранжевые и зеленые пары (контакты 1+2 и 3+6). Синюю бывает используют для телефонных линий (контакты 4+5). Для 1000Base-TX
используются все четыре пары контактов, также лучше использовать экранированую витую пару.

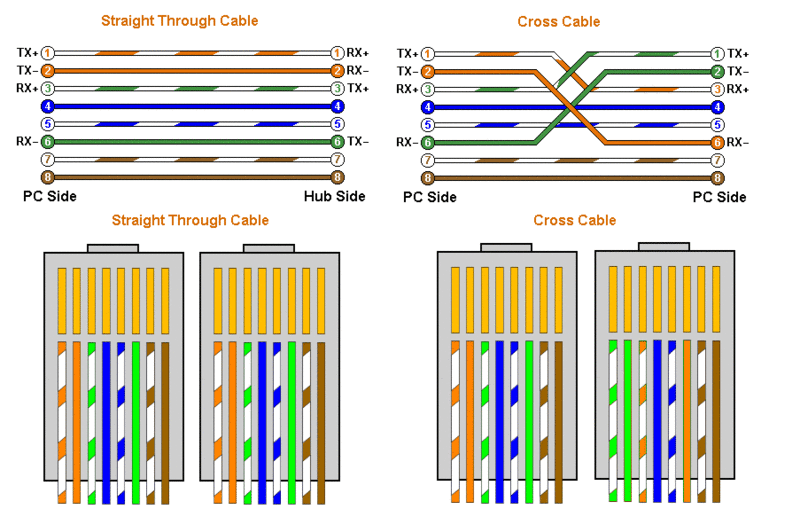

          1. ПРЯМОЙ ПОРЯДОК ОБЖИМА ВИТОЙ ПАРЫ (КОМПЬЮТЕР — КОММУТАТОР):

2. ПЕРЕКРЕСТНЫЙ ПОРЯДОК ОБЖИМА ВИТОЙ ПАРЫ (КОММУТАТОР — КОММУТАТОР (без функции переключения uplink/normal), КОМПЬЮТЕР — КОМПЬЮТЕР).

 Меняем местами две пары: 1-2 на 3-6.

   Можете обжимать, соблюдая свою раскладку по цветам. Главное не спутать порядок. Для обжима в коннекторе (разъеме) RJ-45, используется специальный ключ. Хорошо подготовьте и выровняйте пары проводов, плотно введите пучок проводников в коннектор и затем все вместе в соответствующее гнездо ключа. Зажмите ключ, обжимайте до упора, чтобы контакт в RJ-45 был надежным.

    РЕКОМЕНДАЦИИ :

Пару раз «споткнулся»  при использовании покупных патч кордов. Пропадала сеть, а исследования настроек сети в ОС не приводили к положительным результатам. Начинал грешить на сетевую карту, но карта оказывалась исправной. Менял патч корд и сеть восстанавливалась. Так случалось пару раз, покуда не отказался от покупных патч кордов. Вам решать покупать или проще обжать самому. Графитовые втулки подшипники скольжения.



Post Views:
11 994

Перекрестный обжим витой пары во Владивостоке

Перекрестный обжим витой пары

Схема обжима витой пары : Блог саратовского админа

Прямой обжим витой пары по стандарту EIA/TIA-568A. Однако на практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Данное утверждение работает только при небольшой длине кабеля.

Чтобы выполнить прессовку максимально быстро и качественно, необходимо помнить о большом количестве самых разных нюансов все их обязательно соблюдать. Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, мы рекомендуем использовать именно его. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они применяются для монтажа ЛВС CAT-6 скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м; CAT-6a скорость передачи данных до 10 Гбит/с на расстояние до 100 м;.

На сегодняшний день витая пара является самым надежным способом передачи информации. Если «витую пару» обжать не по стандарту, то при большой длине сетевого кабеля, соединяемые устройства могут либо вообще не работать, либо будут работать с большими потерями пакетов данных. Для осуществления такого простого процесса, как обжимка витой пары, необходимы специальные инструменты и материалы: 8-ми контактный коннектор стандарта RJ-45; Фото: RG-45 специальные клещи для зачистки и прессовки. Последний пункт очень важен. Это поможет вам избежать проблем с передачей данных. Наиболее часто проблемы возникают, когда по витой паре подают питание на сетевое устройство по технологии POE, поскольку подача питания вносит серьезные наводки на соседние проводники в кабеле.

Обжим витой пары или как обжать витую пару

Стандарты обжима витой пары, зачем обжимать витую пару по стандарту? Чтобы между проводниками в кабеле не возникали перекрестные помехи, их скручивают с определенным шагом и располагают по отношению друг к другу особым образом. Прямой обжим витой пары по стандарту EIA/TIA-568B (наиболее распространенный). После замены кабеля на качественный медный. Отличаются они не только названием стандарта, но также скоростью работы: EIA/TIA-568B с одной стороны и EIA/TIA568A с другой стороны применяется для создания сетей со скоростью работы до 100 Мбит/с; Фото: EIA/TIA-568B, eIA/TIA-568B используется при создании сетей со скоростью работы 1000 Мбит/с. После подключения, точка доступа не работала.

Желаем Вам счастья, здоровья, Nginx gzip включаем сжатие страниц. Он зачастую применяется для небольших локальных сетей, состоящих из пары ПК, соединенных напрямую друг с другом. При использовании прямой схемы допустимо применение двух вариантов расположения жил: TIA/EIA-568A; Фото: стандарт TIA/EIA-568A, tIA/EIA-569B. Кабель данного типа имеет двойную изоляцию. Это позволит избежать впоследствии всевозможных проблем в процесс настройки.

Обжим коннектора RG-45 процесс далеко не самый простой. После обжатия всех 8 проводников, точка доступа заработала. Для некоторых IT-специалистов самым трудным этапом при прокладке проводной сети является не столько её настройка, сколько прессовка коннекторов. Фото: клещи для обжима Для удобства работы потребуется специальный монтажный нож его можно приобрести в любом строительном магазине. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).

Обжим сетевого кабеля витая пара по стандарту

После замены дешевого кабеля на медный, проблема с перезагрузкой исчезла. Оказалось на патч-корде были обжаты только 4 пары с данными, а 4 пары (пары 4,5; 7,8- которые используются для подачи питания на устройство, не были обжаты. Прямой обжим витой пары бывает двух стандартов: EIA/TIA-568A, eIA/TIA-568B, по сути эти стандарты одинаковые, но используют различные цвета проводников для передачи данных. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.

Данный предмет потребуется для того чтобы разделать общую изоляцию. После включения точка доступа входила в режим прошивки. Поэтому приобретать его для одного или двух раз использования нет смысла. Примеры проблем по вине сетевого кабеля.

Обжимка витой пары — инструмент, клещи, прямой

Фото: витая пара, существует множество различных видов кабеля рассматриваемого типа. Благодаря большому количеству различных видов, возможно её применение в самых разных условиях даже очень неблагоприятных. Особенно если провод постоянно перемещается по комнате вместе с ноутбуком. Очень важно осуществлять обжим крайне осторожно.

После использования этого же кабеля, но без скрутки, точка доступа нормально заработала. Определить, что в кабеле есть потери, можно только с помощью специального дорогостоящего оборудования. Также для уменьшения наводок используют экранирование проводников. Содержание: Зачем обжимать витую пару по стандарту? Это не является большой проблемой, обжимку можно выполнить при помощи обычного ножа, либо шлицевой отвертки или предмета, имеющего подобную форму. Перекрестный обжим витой пары для гигабитного соединения 1 Гбит/с (Crossover Gigabit Ethernet).

Витая пара обжим в Хабаровске

Витая пара обжим

Азбука админа: обжим витой пары, Ethernet сети

То, в каком порядке нужно располагать проводники внутри коннектора вызывает больше всего вопросов и сложностей у неопытных пользователей. В таком положении контакт 1 будет справа, а 8, соответственно, слева. Убедитесь, все ли провода полностью вошли в разъем и уперлись в его переднюю стенку. Отличие между схемами заключается в расположении жил. Сейчас все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее.

Разведите и расплетите проводки, выровняйте их в один ряд. Блок-передатчик последовательно опрашивает состояние каждого провода в кабеле, а блок-приёмник возвращает ответ по неиспользуемой в конкретный момент паре. При расположении проводников коннектор располагается защелкой вниз. Коннектор вставлен в кримпер. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель. Опубликовано:, в сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель витая пара и какие инструменты и аксессуары для этого понадобятся.

Как обжать витую пару

Инструмент для снятия внешней изоляции стриппер. Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети. Для изготовление полноценного патч-корда необходимо повторить процедуру со второй вилкой и установить ее на другом конце шнура. Нумерация контактов в розетке с одним гнездом по стандарту T568B (для стандарта T568А цвета контактов розетки тоже обозначены) Подготавливается для разделки кабель, снимается на длину не более 3 см его внешняя оболочка. При этом загорание вразброс, пропуск одного из диодов или их совместное загорание соответствуют дефектам линии: перепутанные жилы, обрыв или короткое замыкание.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех. Для монтажа вилок понадобятся: отрезок провода витая пара (рисунок 2а)  для изготовления гибкого патч-корда используем кабель с многожильными проводниками; вилка типа RJ-45 (рисунок 2б)  тип вилки должен соответствовать типу проводников; инструмент (стриппер) для снятия внешней изоляции (рисунок 2в обжимные клещи (рисунок 2г) . Образно говоря, перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля. Естественно, что для осуществления связи, приемник одного устройства должен подключаться к передатчику другого устройства, поэтому устройства должны соединяться «перекрестным» (cross-over) патч-кордом, чтобы приемники были всегда подключены к передатчикам. У каждого кабеля есть 2 конца, соответственно обжать кабель можно минимум двумя способами: Прямой для соединения типа компьютер-коммутатор (свитч, роутер.п.). Коричневый, а на втором конце кабеля используется следующая последовательность цветов: Бело-зеленый, зелёный, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый.

Нумерация контактов разъема RJ-45, рис. Данная схема обжима отличается от уже рассматриваемой нами 568А коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность. Схемы распределения проводников в вилках RJ-45. Витая пара, витая пара это кабель состоящий из нескольких пар проводников, перекрученных между собой. Скоростные характеристики частота 0,1 МГц.

Стандартные длины патч-кордов с вилками RJ-45. Фабрично патч-корды с вилками RJ-45 изготавливаются несколькими стандартными длинами:.5м, 1м,.5 м, 2м, 3м,. Патч-корд можно сделать самостоятельно, вручную оконцевав отрезок витопарного кабеля требуемой длины. Это связано с тем, что в порту сетевой карты компьютера, работающей по стандарту Ethernet (10 Мбит/с) или Fast Ethernet (100 Мбит/с) используются контакты 1 и 2 для передачи сигналов, а контакты 3 и 6 для приема пакетов данных. Но иногда требуется решить более сложную задачу, чем просто сделать патчкорд и тут уж не обойтись без основ и стандартов.

Патч КордRJ 45 кабель — схема обжима витой пары, обжим

Изготовление патч-кордов нестандартной длины, в процессе инсталляции или эксплуатации кабельной сети может возникнуть необходимость в кабеле нестандартной длины, например, при подключении достаточно далеко расположенного рабочего места или для осуществления коммутации в шкафу с укладкой кабелей по месту без запаса. Снимите с кабеля изоляцию. Ошибки обжима кабеля, контроль результата, для проверки правильности обжима соедините кабелем сетевую карту и HUB (коммутатор, свич) и убедитесь в правильной работе такого кабеля. Так же, как и сам кабель, витая пара, сетевые розетки различаются по категориям.

Последовательное загорание светодиодов сигнализирует о правильном соединении. Обычно (100Мб/с, как самой распространённой сети) используются 4 пары, пара 1-2 для передачи данных, пара 3-6 для приёма данных. Патч-корды заводского изготовления Надо помнить следующее правило категория или класс канала кабельной линии определяется не только категорией кабеля, розеток и коммутационных устройств, а и категорией шнуров, используемых при создании канала связи. Так выглядит кабель витая пара, обжим такого кабеля для соединения ПК (PC)-ХАБ (HUB) по стандарту T568B изображен на рис. Закрепите кабель стяжкой на печатной плате розетки. В этой статье мы поговорим о патч-кордах с телекоммуникационными вилками RJ-45, которые наиболее часто используется в составе кабельных систем для коммутации.

Вариант B: оранжево-белый, оранжевый, зелёно-белый, синий, сине-белый, зелёный, бело-коричневый, коричневый. Кабель типа витая пара пятой категории:. При этом необходимо проконтролировать, чтобы лезвия, прижимающие ее ножи, не смещались мимо контактов, так как это может привести к перекосу корпуса вилки и дефектному соединению. Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Если вы хотите получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по стандарту TIA/EIA-568A.

Витая пара : способы обжима, схема соединений

Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим: На этом обжатие кабеля витая пара закончено. Используется для организации более длинных сегментов сети; CAT6A, позволяет повысить скорость передачи данных до 10гб/сек. Вставьте коннектор в устройство для обжима коннектора. Подготавливается для разделки кабель, снимается на длину не более 3 см его внешняя оболочка.

Обжимаем розетку категории 5 под разъем RJ45. Проверка правильности изготовления патч-кордов RJ-45 кабельным тестером С помощью простейшего кабельного тестера необходимо обязательно проверить правильность монтажа и целостность линий. Две схемы обжима для прямого кабеля, и две для перекрестного. Розетка на 2 гнезда по 8 проводов Для надежной фиксации проводников в контактах розетки существует специальный инструмент, позволяющий поместить провод на максимальную глубину, хотя, можно обойтись обыкновенным пинцетом и отверткой. Данный способ обжима самый распространенный и часто используемый.

Распиновка кабеля роутер-роутер, ПК-ПК и роутер-ПК

Если витую пару (разъём rj45 на 8 проводов) обжать не по стандарту, то при большой длине сетевого кабеля, соединяемые устройства могут работать с большими потерями данных или не работать совсем. Поэтому здесь приводится 100% рабочий вариант распиновки для соединения роутер-роутер, ПК-ПК и роутер-ПК. На фирме мы подключаем именно так и всё отлично работает.

Прямой и перекрёстный обжим кабеля

Итак, есть 2 вида обжима витой пары:

  1. Прямой — используют для подключения компьютера к свитчу или роутеру.
  2. Перекрестный — используют для подключения типа компьютер-компьютер, свитч-свитч, роутер-роутер.

Прямой обжим витой пары бывает стандартов EIA/TIA-568A и EIA/TIA-568B. В принципе эти стандарты одинаковые, но используют различные цвета проводов. Но на практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, лучше использовать именно его.

Перекрестный обжим витой пары бывает тоже двух видов: для соединения на скорости 100 мегабит/с и для гигабитного соединения на скорости 1 Гбит/с.

Но на практике для гигабитного соединения перекрестный обжим не нужен. В стандарте гигабитного соединения определение пар прописано как обязательное.

В общем реально существует три варианта соединений:

  1. Роутер-роутер. В этом случае кроссовая линия соединяет два роутера или хаба.
  2. PC-PC. Здесь все понятно, сетевой кабель используется для прямого соединения двух персональных компьютеров.
  3. Роутер-PC. То есть, персональный компьютер подключен к сетевому узлу.

Далее кратко рассмотрим перечисленные схемы подключения.

А — прямой. В — перекрёсный

Распиновка витой пары по схеме роутер-роутер

При таком варианте подключения положено использовать прямую схему. Но, при использовании в топологии сети интеллектуальных узлов, ограничение соблюдать не обязательно. То есть, допускается прямая и перекрестная схема соединения, поскольку роутер способен опознать ее тип. Но, правильным считается придерживаться всё-же выбранного стандарта для той или иной ЛВС.

Распиновка витой пары по схеме компьютер-компьютер

Другая ситуация возникает, при соединении ПК между собой. В этом случае может работать только перекрестная схема типа кроссовер.

Распиновка витой пары по схеме роутер-компьютер

Этот тип соединения выполняют по прямой схеме. Для интеллектуальных коммутаторов (свичей) данное условие не обязательно, но лучше придерживаться его.

Схемы обжима витой пары 4 провода

Витая пара из 8-ми жил используется для гигабитной сети, если планируется кабель на 100 мбит, то будет достаточно 4 жилы. В коннекторе в таких случаях задействуются контакты «1», «2», «3», «6». На схеме распиновки показаны три возможных варианта цоколёвки 4-х жильной витой пары.

Для создания мегабитной сети вполне достаточно 2-х пар — одна работает на прием (RX), а вторая на передачу (TX). Поэтому наличие этих пар в кабеле обязательно. Это зеленая и оранжевая пары.

В общем обжимка должна производиться с соблюдением цветовой схемы. Провода должны упираться в упор каналов. Зажим должен фиксировать кабель без снятой изоляции. Порядок обжима допускает прямой и обратный способ, но недопустимо производить между собой соединение четырехжильной и двужильной схемы. Несмотря на то, что интеллектуальные хабы позволяют комбинировать прямой и перекрестный способ соединения, рекомендуется придерживаться одного типа стандарта.

Более подробно про выбор кабеля и его обжим читайте в статье про витые пары.

Как обжать кабель для интернета в домашних условиях

Не секрет, что современные технологии стремительно развиваются, поэтому для того, чтобы мы, их потребители, шли в ногу с прогрессом, приходится разбираться в каждой мелочи. На сегодняшний день Интернет занял неотъемлемую часть жизни общества. Чтобы уметь настроить «связь с миром» у себя дома, требуются специальные знания.

Наверняка каждый из нас рано или поздно столкнётся с такой проблемой, как износ LAN-кабеля для Интернет-соединения, поломка Ethernet коннектора или нехватка длины сетевого провода. Для оперативного решения этой задачи от вас потребуется полчаса времени, знание алгоритма действий и минимальный набор составляющих.

Если вас интересует, как обжать кабель для Интернета при помощи специального инструмента — обжима или и вовсе без него, специальные схемы опрессовки и необходимые для этого детали — милости просим.

Что понадобится для опрессовки витой пары

Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:

  • Интернет-кабель.
  • Парочка разъёмов RJ-45. Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.
  • Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
  • Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.

Схемы опрессовки сетевого кабеля

На сегодняшний день существуют две схемы опрессовки витой пары – прямой кабель и перекрёстный (кроссоверный).

Обычно техника прямо проходящего кабеля используется для соединения:

Перекрёстный обжим кабеля сегодня встречается всё реже и реже, так как современная техника автоматически определяет тип сетевого провода и безотказно работает как с прямым, так и с кроссоверным кабелем. Перекрёстный тип используется для связи однотипных механизмов:

Схема прямого построения цветных жил на обоих концах кабеля выглядит следующим образом:

Левый конец кабеля Правый конец кабеля
1) Бело-оранжевая 1) Бело-оранжевая
2) Оранжевая 2) Оранжевая
3) Бело-зелёная 3) Бело-зелёная
4) Голубая 4) Голубая
5) Бело-голубая 5) Бело-голубая
6) Зелёная 6) Зелёная
7) Бело-коричневая (бело-красная) 7) Бело-коричневая (бело-красная)
8) Коричневая (красная) 8) Коричневая (красная)

Что касается перекрестного кабеля, здесь оба конца витой пары будут разными, а схема распределения жил выглядит так:

Левый конец кабеля Правый конец кабеля
1) Бело-оранжевая 1) Бело-зелёная
2) Оранжевая 2) Зелёная
3) Бело-зелёная 3) Бело-оранжевая
4) Голубая 4) Голубая
5) Бело-голубая 5) Бело-голубая
6) Зелёная 6) Оранжевая
7) Бело-коричневая (бело-красная) 7) Бело-коричневая (бело-красная)
8) Коричневая (красная) 8) Коричневая (красная)

Опрессовка коннектора при помощи обжима

Определившись со схемой, мы переходим к самой главной части всей процедуры — опрессовке разъёма RJ-45 с помощью специального инструмента — обжима. Особенность работы с кримпером заключается в том, что он существенно экономит время и выполняет ответственную часть самостоятельно.

Начать работу следует с отсечения прежнего коннектора (если таковой имеется, то он станет образцом для расположения жил). Далее следует зачистить витую пару от изоляции, оголив цветные провода так, чтобы их длина соответствовала коннектору и они сидели в нём до упора. Очистку внешней оплётки можно провести двойным ножом обжима или же обычным перочинным ножом. Цветные жилы будут скручены попарно, поэтому их следует рассоединить, выпрямить и ровно подрезать до одинаковой длины. Расположив проводки согласно выбранной схеме, мы берём разъём RJ-45 защёлкой к низу. Вставляем в него жилы до упора так, чтобы небольшая часть изоляции интернет-кабеля тоже входила в коннектор. Когда провода лежат в своих направляющих каналах, а край изоляции находится под планкой зажима RJ-45, настало время для опрессовки. Помещаем коннектор с жилами в разъём инструмента. Осталась всего пара штрихов – сжимаем рукояти кримпера так, чтобы планка зажима (контакты) вилки RJ-45 прорезала изоляцию жил.

Следите за тем, чтобы ничего не отходило и не выпадало. Для завершения операции мы оденем изолирующий колпачок. Теперь всё готово к использованию!

Обжим коннектора без пресс-клещей

Если у вас нет инструмента для обжима разъёма RJ-45, не отчаивайтесь. Пара прямых рук и простая отвёртка все сделают по высшему разряду. Не стоит скрывать, что работа без пресс-клещей продлится значительно дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но попробовав, мы ничего не потеряем.

Алгоритм действий схож с тем, что описан выше: мы оголяем кабель, сверяем длину проводков и коннектора, выравниваем и подрезаем жилы. Распределив согласно схеме цветные провода, мы помещаем их внутри разъёма RJ-45 так, чтобы часть изоляции витой пары попадала в коннектор. Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок расположения жил не нарушен и они вплотную сидят по направляющим каналам. Следующий наш шаг — мы придавливаем планку зажима коннектора отвёрткой. Полдела сделано! Осталось вдавить контакты разъёма RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, один за другим продавливаем провода планки зажима и «топим» их в оплётке цветных жил. Если получилось объединить контакты коннектора и жилы интернет-кабеля в сплошную линию, то работа выполнена успешно. Вот так просто, без специализированного инструмента и в домашних условиях можно качественно обжать витую пару.

Самообжимающийся коннектор

Уже не первый год на отечественном рынке в продаже присутствуют коннекторы, которые для подключения не предусматривают использования специальных инструментов. Да, чем-то снять верхнюю оплётку и обрезать провод придётся.

Ярким примером профессионального самообжимающегося коннектора выступает продукция компании Nicomax. Но их изделия стоят по несколько сотен рулей. Подходят для профессиональной сферы, но никак не для домашнего применения.

Дома можно задействовать аналогичные, но более бюджетные решения. К примеру, от компании СУПР. Это российский производитель, предлагающий собственные самообжимные коннекторы. Они ещё называются безинструментальными.

Корпус такого коннектора состоит из 2 частей. Это шарнирно открывающиеся половинки. С тыльной стороны крышек выполнены специальные матрицы-выступы. Они просаживают провода на контакты.

В центре находится модуль коммутации. Здесь имеются каналы-пазы, когда укладывается проводка обжимаемого кабеля. Каждая сторона такого модуля рассчитана на 4 провода. Чтобы мастеру было проще работать, тут даже предусмотрены цветовые подсказки. То есть даже новичок поймёт, проводок какого цвета в какой канал нужно уложить. Допустить ошибку действительно очень сложно.

Также каждая створка оснащается интегрированными половинками защитных колпачков. Когда узел собирается, часть кабеля оказывается внутри коннектора. Тем самым обеспечивается надёжная защита от возможного перелома.

Исходя из изложенной информации, можно заметить, что тут используется прямо противоположный принцип обжимки Интернет-кабеля. Ножки контактов расположены неподвижно внутри модуля коммутации. А матрицы, находящиеся на крышках, просаживают проводки ножек, чтобы обеспечить прорез изоляции и надёжную коммутацию элементов.

Чтобы выполнить сборку коннектора, стоит придерживаться следующей инструкции:

Всё, коннектор сделан, его можно проверять и запускать в работу.

Проверка качества обжима

Чтобы убедиться в правильности проведённой работы, обжимая Интернет-кабель тем или иным способом, его нужно протестировать.

Существует несколько способов проверки.

  • LAN-тестер. Или просто кабельный тестер. Это профессиональное оборудование, которым обычно пользуются сотрудники сервисного центра, обслуживая клиентов. Этот тестер отличается тем, что может взаимодействовать с большим количеством разных коннекторов. Оба конца Интернет-кабеля нужно вставить в нужный разъём. Затем индикатор покажет, имеется ли между узлами соединение. Нет ничего сложного в том, чтобы разобраться с работой тестера. Но покупать его для личного пользования не особо выгодно.
  • Мультиметр. Если вы автомобилист, либо электрик, и в вашем распоряжении имеется мультиметр, он станет отличным помощником и при проверке обжатого коннектора. Требуется приложить щупы мультиметра к соответствующим по цвету концам кабеля, и посмотреть на показатели прибора. В режиме прозвона устанавливается связь между линиями. Если она есть, прибор это покажет в виде звукового сигнала и соответствующих данных на дисплее. Во всех парах тестируемого кабеля показатели сопротивления должны быть примерно одинаковыми. Если разница большая или сопротивление слишком высокое, ищите ошибку в проделанной работе. Она где-то есть. И её придётся исправлять.
  • Прямое подключение. Проще всего проверить работоспособность обжатого кабеля, подключив его напрямую к компьютеру или маршрутизатору. Если со значка сетевого подключения пропал крестик красного цвета и отображается компьютер с вилкой, тогда Интернет-подключение имеется, всё должно функционировать.

Как видите, обжать кабель в домашних условиях и восстановить работу Интернета, можно. Здесь ничего сложного нет.

Хорошо, когда в распоряжении имеется специальное приспособление. Но практика наглядно показывает, что во многих ситуациях вполне можно обойтись и без него.

Как вы успели заметить, обжать сетевой шнур самому не составляет большого труда. Также хочется отметить, что при правильном выполнении действий, результат работы как с пресс-клещами, так и с отвёрткой будет одинаковым. Поэтому выбор инструмента для обжима сетевого интернет-кабеля в домашних условиях зависит от вас.

Какие контакты используются в rj45. Витая пара: способы обжима, схема соединений

При создании любой сети, будь то локальная или глобальная, используются провода с соответствующими коннекторами. Самый простой вариант — провод с RJ45. Это стандартные сетевые провода, используются для подключения компьютеров к коммутаторам, и позволяющие реализовать небольшую сеть.

Сейчас мы научимся обжимать такие кабели, и рассмотрим все варианты распиновки по цветам, применяемые при использовании 8-и жильных проводов
.


Введение

На самом деле, сейчас даже для создания простой локальной сети на несколько компьютеров, можно использовать самые разные технологии. Необязательно использовать стандартный 100 мегабитный Ethernet. Это может быть беспроводной вариант, с использованием Wi-Fi маршрутизатора, и оптоволоконным доступом в Интернет. Но даже в таком варианте, если провода rj45 не будут использованы для монтажа, то точно пригодятся при настройке оборудования. Хотя бы для подключения маршрутизатора к персональному компьютеру, для первичной настройки.

Еще один интересный момент. Несмотря на возможность использования более современных технологий, пока еще любой компьютер оснащается сетевой картой с интерфейсом RJ45.

Поэтому мы должны знать, как подготовить и использовать провод с разъемом RJ45.

Чтобы не было путаницы, давайте сразу договоримся. Проводом или кабелем с разъемом или коннектором RJ45, мы будем называть готовый сетевой провод, обжатый одним из возможных вариантов. Их еще часто называют витой парой или кабелем UTP.

Интерфейс, порт или разъем — вход для подключения такого кабеля. Это может быть сетевая карта, интерфейс маршрутизатора или коммутатора.

Что нам понадобится

Для подготовки кабеля нам нужны следующие вещи:

Варианты обжимки кабеля

Существует два основных варианта.

  1. . Используется для подключения персональных компьютеров к коммутаторам и маршрутизаторам. Наиболее распространенный вариант кабеля. Основной принцип — соединение двух интерфейсов, в которых для передачи и приема информации используются разные контакты
  2. Перекрестный кабель
    . Таким вариантом мы сможем подключить между собой два маршрутизатора или коммутатора. Используются для устройств, в которых для приема и передачи на разных концах, используются одинаковые контакты

Таким образом, если мы хотим подготовить прямой кабель, на обоих его концах мы должны развести контакты одинаково.

Вот здесь отображен вариант с прямым кабелем.

В свою очередь, перекрестный, будет иметь разные подключения жил на концах.

Дополнительные варианты разводки

Нужно знать про одну особенность. В сетях 100 Мбит, для передачи информации используются только 4-и из 8-и жил провода UTP. Остальные из них зарезервированы для гигабитных сетей. Это позволяет использовать дополнительные варианты обжима сетевых кабелей.

Перекрестный кабель
.

Обжимаем кабель своими руками

Возьмите обжимной инструмент и два коннектора RJ45.

Отмерьте нужную длину будущего кабеля, и обрежьте его, с небольшим запасом.

Теперь на конце кабеля, сделайте небольшой надрез на защитной оболочке, и обрежьте ее. Вам нужно освободить 2-3 сантиметра жил. Их мы разматываем.

После этого, с каждой из жил мы снимаем около 2 сантиментов защитного слоя. Для этого надрезаем его ножницами, ножом или специальным инструментом, и стягиваем. В итоге мы должны получить 8-ь готовых очищенных медных жил в кабеле.

Теперь мы берем коннектор RJ-45, защелкой от себя и контактами вверх. Номера контактов в таком положении будем считать слева направо.

Оставляем его в таком положении, и выбираем необходимый вариант обжимки кабеля из тех, которые представлены выше. Теперь на основе схемы, вам следует подсоединить все жилы в соответствующие гнезда коннектора.

При этом убедитесь, что каждая жила определенного цвета, соответствует своему месту, на основе выбранной схемы распайки. Вставляйте их в гнезда до самого конца. Когда закончите, поместите джек RJ-45 со вставленными жилами в обжимной инструмент, и зафиксируйте его. Таким образом вы сделаете сетевой кабель с разъемом RJ-45.

Проделайте те же действия для другого конца кабеля. После того, как обжимка RJ-45 будет завершена, проверьте кабель в действии.

Видео к статье
:

Заключение

При выборе сетевого кабеля, учитывайте его область применения. Исходя из этого, нужно выбирать вариант обжимки. Хорошим тоном считается пометка кабеля, с указанием того, как он был обжат — прямой или кросс. Это поможет вам избежать проблем с созданием сети.

В любом случае, проверяйте вручную обжатые провода с RJ-45 интерфейсами. Для этого можно использовать специальные тестеры.

Нужна для корректной адресации между узлами.

Зачем искать информацию на других сайтах, если все собрано у нас?

  • — описание, особенности, принцип работы

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с .

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

  1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

  2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

  3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

  4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

  5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

    «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

  6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

    Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

RJ 45 или «Витая Пара» — вид провода, состоящего из четырёх или восьми тонких жил, попарно скрученных
между собой. Используется данный тип кабеля для объединения
компьютеров в локальную сеть или подключения к интернету
. В некоторых случаях витая пара может использоваться для подключения
каких-либо периферийных устройств (например принтеров) к компьютеру.

Не смотря на наличие более продвинутых и качественных технологий (оптическое
волокно, беспроводные
каналы связи), витую пару до сих пор используют по причине низкой цены кабеля и сопутствующего оборудования (сетевые карты, роутеры), а также высокой простоты
развёртывания локальной сети и защищённости от внешних помех.

Как обжим кабель коннекотором RJ 45

Перед началом обжима необходимо подготовить все необходимые инструменты. Кроме кабеля вам понадобятся: клещи для обжима
и специальные коннекторы
RJ
45
.

С провода необходимо снять
внешнюю изоляцию (внутреннюю трогать не нужно), после чего в правильном порядке (в зависимости от схемы обжима) расположить
жилы в коннекторе. Расположив все жилы внутри коннектора, необходимо проверить правильность их расстановки и обжать
кабель с помощью заранее подготовленных клещей.

Схемы обжимки

Прямая схема
используется для соединения сетевых устройств разного типа (например компьютера и роутера), а также для объединения
двух хабов или роутеров в одну локальную сеть. Данная схема обжима является наиболее часто используемой
в локальных сетях.

Порядок обжима кабеля на восемь жил, используемого в гигабитных
локальных сетях, следующий:

В витой паре, применяемой в локальных сетях, работающих на скорости в 100 мбит/с
, используется следующий порядок прямого обжима:

Перекрёстная
(обратная) схема нужна для подключения двух компьютеров напрямую
, без использования хабов или коммутаторов. Гигабитная
витая пара перекрёстного типа обжимается следующим образом:

Обратная
схема провода для локальной сети, работающей на скорости 100 Мбит/с
.

Для подключения иных устройств, такие как сетевые принтеры, ip-камеры и другие подобные девайсы, схема обжимки обычно пишется в инструкции к подсоединяемой технике.

Обжим двухпарного кабеля

Для того, чтобы подключить посредством одного кабеля два устройства
используют двухпарный
кабель. Т.е. один кабель разветвляется на обоих концах и обжимается двумя коннекторами.

На схеме ниже изображен принцип обжима таким способом. Две пары
заводятся в один коннектор (используют 1, 2, 3, 6), оставшиеся пары
заводятся во второй коннектор (соответсвенно используют 4, 5, 7, 8)

Двухпарный RJ 45 не получится использовать в гигабитных
сетях или для перекрёстного
обжима (в них потребуется наличие всех восьми жил). В прямой схеме всё достаточно стандартно.

Как нарастить кабель

Не во всех случаях хватает имеющейся витой пары для соединению необходимых устройств. В таком случае может потребоваться наращивание
провода каким-либо способом, с целью его удлинения.

Самый простой способ нарастить кабель — воспользоваться специальным джойнером
RJ 45. Это устройство представляет собой обычный переходник
с одного коннектора RJ-45 на другой. Для соединения потребуется два заранее обжатых провода и сам джойнер.

Преимущества
такого метода наращивания провода: простота
соединения всех элементов, низкая стоимость
, достаточно высокая надёжность
(ломаться попросту нечему).

Недостатки
: возможны небольшие потери стабильности и скорости соединения, далеко не все нужные инструменты могут оказаться под рукой.

Для наиболее качественного наращивания провода лучше использовать роутер
. Это позволит получить наиболее качественное и стабильное соединение без каких-либо потерь сигнала и уменьшения скорости работы сети. Использование такого метода наращивания кабеля наоборот увеличивает
стабильность сигнала и уменьшает
потери пакетов.

К недостаткам
данного способа соединения можно отнести достаточно высокую цену
(потребуется приобрести роутер). Также не стоит забывать, что для подключения потребуется розетка или использование POE (подача электроэнергии через витую пару), кроме того роутер может сломаться в самый неподходящий момент.


Категорически
не рекомендуется использовать скрутку
. Даже если скрутить провода идеально, вам не получится избежать потерь сигнала и множества других проблем с данным методом наращивания кабеля.

Единственным преимуществом
скрутки является её цена — это практически бесплатно
, в остальном такой способ наращивания провода никуда не годится.

Скрутку можно использовать лишь как временный вариант, когда под рукой не оказалось нужных инструментов или оборудования для чего-нибудь более качественного. При этом стоит придерживаться следующих рекомендаций
:

  • Желательно не использовать скрутку с проводами, сделанными из разного металла
    (например — соединять таким образом алюминиевый и медный провод). Это придёт к сильному нагреву и окислению металла, а также к другим нежелательным проблемам;
  • Места скрутки лучше тщательно изолировать
    , это хоть немного защитит соединения от внешних наводок и иных сложностей.

Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.


При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

  • Неэкранированные, которые используются для UTP-проводов;
  • Экранированные — для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения:
EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

  • Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
  • Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

  1. белый с зелёным;
  2. зелёный;
  3. белый с оранжевым;
  4. белый с коричневым;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно
, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Витая пара обжим схема. Что это такое и с чем его едят?

Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.

Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.

Кабели широко используются при – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.

Обжим витой пары

Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.

В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:

  • неэкранированные – предназначенные для провода UTP;
  • экранированные – для кабелей или STP.

К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.

Обратите внимание!
Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.

С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.

Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.

При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.

Нумерация — это важная информация, при выполнении процедуры обжима.

Поэтому обязательно запомните, как правильно определять , это поможет правильно закрепить провод и установить соединение.

Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.

Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.

Важно!
Укладку всегда начинаем с первого контакта к восьмому.

Цветовое расположение жил в схеме 568A:

  1. бело-зеленый;
  2. зеленый;
  3. бело-оранжевый;
  4. синий;
  5. бело-синий;
  6. оранжевый;
  7. бело-коричневый;
  8. коричневый.

Витая пара обжим схема568A используется для соединения между собой компьютеров, при создании локальной сети.

Цветовое расположение жил в схеме 568В:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования , используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою .

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования .

Такой способобжима витой пары в RJ-45используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схемараспиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеетраспиновку rj45 по цветам:

  1. бело-зелёный;
  2. зелёный;
  3. бело-оранжевый;
  4. бело-коричневый;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

Обжим витой пары в RJ-45

Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.

Обжим витой пары. Урок: как обжимать интернет кабель

Видео о том как правильно обжимать витую пару в домашних условиях.

Как правильно обжать интернет кабель коннектором (вилкой) RJ-45

Ликвидация последствий обрыва кабеля в местах постоянных сгибов и нарушения контактов в коннекторах, или обжим нового кабеля может представлять для неспециалиста непростую задачу. В случаях, при которых происходит «замусоливание» или поломка «вилки» кабеля, также нарушаются контакты и периодически пропадает связь с интернетом.

Ликвидировать такие поломки без приглашения монтажников или сетевых администраторов вполне возможно. Главное не отчаиваться! На самом деле проведения таких работ происходит довольно просто. Ведь  произвести самостоятельно обжимку кабеля не составляет особого труда.

Популярные схемы обжимки

Наиболее часто встречающимися методами обжимки сетевого lan кабеля, применяемого для подключения интернета, являются прямой и перекрестный (косой) методы опрессовки. Для обжимки этого интернет кабеля, в простонародье именуемого «витой парой», потребуются необходимое количество коннекторов RJ-45 и обжимные клещи (кримпер), например кримпер для обжима 8P-8C / 6P-6C / 4P-4C (HT-200),(HT-315).

Первый метод обжима – прямой тип, используется для обжима при подключении компьютера к интернету или роутеру. Оба конца кабеля обжимаются с одинаковым подключением проводов к коннектору. Один конец подключается к коробке провайдера, а второй к роутеру или компьютеру. Точно также опрессовывается кабель, соединяющий роутер и компьютер.

Второй метод носит название перекрестный (косой) и служит для создания подключений между подобными устройствами: компьютер – компьютер, роутер – роутер, свитч – свитч и т.д.

При прямом типе обжимки существует два варианта: «А» и «В». Отличие варианта «В» от «А» в том, что в нем поменяны местами бело-оранжевые и бело-зеленые жилы.

При перекрестном соединении отличие состоит в том, что два конца опрессованы разными методами – один по типу «А», а второй по типу «В».

Как производится обжимка сетевого кабеля

Сама процедура обжимки осуществляется очень просто:

  • Освобождаем кабель от внешней оболочки. Внутри оболочки «витой пары», кроме кабеля, находится специальная арамидная нить, посредством которой можно разрезать оболочку и освободить провода на необходимую длину. С учетом, что внешняя оболочка кабеля должна разместиться непосредственно под фиксирующим зажимом коннектора RJ-45.
  • Вытащенные жилы выравниваются и распределяются таким образом, чтобы соответствовать своему посадочному месту.

Последовательность расположения 8-ми жил при прямом обжиме, вариант «А»:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зеленый
  4. Синий
  5. Бело-синий
  6. Зеленый
  7. Бело-коричневый
  8. Коричневый

Последовательность расположения 8-ми жил при прямом обжиме, вариант «В»:

  1. Бело-зеленый
  2. Зеленый
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый.

Внимание! При зачистке оболочки надо учитывать частые физические воздействия на кабель при его подключении и отключении. Поэтому часть оболочки кабеля обязательно должна находиться под фиксатором, обеспечивая тем самым надежное закрепление кабеля в разъеме.

  • Только убедившись, что замер очищенных от оболочки пар сделан правильно, можно обрезать кабель до нужной длины. Внимательно складываем жилы в выбранной последовательности по нужной схеме. Коннектор надо опустить защелкой вниз и аккуратно вставить до упора жилы в направляющие каналы коннектора, чтобы не нарушить последовательность. Внешняя изоляция кабеля при этом должна попасть прямо под планку зажима коннектора. Обжимаем кабель обжимными инструментом (кримпером).

Работоспособность опрессованого кабеля можно проверить с использованием тестера.

При правильном и внимательном проведении всех операций, и соблюдении бережного отношения (не перегибать, не резать, не тянуть), получится качественно обжатый кабель, который будет долго служить по назначению.

В компании AVS Electronics всегда можно купить витую пару и необходимые для отжима кабеля коннекторы RJ-45 и кримперы. Оптовые покупатели свои заявки высылают специалистам компании любым из удобных для них способов.

Приглашаем к сотрудничеству партнеров!

% PDF-1.5
%
1 0 obj>
эндобдж
2 0 obj>
эндобдж
3 0 obj>
эндобдж
4 0 obj> поток

конечный поток
эндобдж
xref
0 5
0000000000 65535 ф
0000000016 00000 н. tLιE2RZ‘z9} 8) fzD2t & (f6ͩ6U-, 3
bF34 * 龸 @AXeJ? Yed = ?: 6љ =.(VX, QQ

VE ݱ DK4ɷH

STOCKO CONTACT | Обжимные контакты

Обжимные контакты протестированы VDE

юаней

Каталожный номер CuZn
без покрытия
CuZn
луженые
CuSn
без покрытия
CuSn
луженые
Fe
никелированный
CuNiSi
без покрытия
CuNiSi
луженые
CuNiZn
без покрытия
RSB 7604.258
7840
RMB 7831.010
РСБ 7900
РСБ 7944.010
РСБ 7960.020
РСБ 7961.020
РСБ 8028
РСБ 8047
RSB 8048
RBB 8110
РФБ 8121.020
РФБ 8121.025
РСБ 8138.108
8165 юаней.108
РСБ 8168.055
РСБ 8168.058
RSB 8168.155
РСБ 8168.158
РСБ 8178.108
РСБ 8178.258
РСБ 8186.155
РСБ 8186.158
РСБ 8220.1158
РСБ 8238.158
РСБ 8238.258
РСБ 8240.158
РСБ 8240.258
РСБ 8240.1158
РСБ 8260.158
РСБ 8260.258
РСБ 8270.055
РСБ 8270.058
РСБ 8270.158
РСБ 8270.258

Продукция STOCKO проходит полную проверку в наших лабораториях.VDE, UL и другие разрешения для основных элементов STOCKO регулярно обновляются.

Сертификаты UL и правильная опрессовка гарантируются только на изделиях, опрессованных аппликаторами STOCKO.

Index Сертификаты UL / ULC для обжимных контактов

Каталожный номер Цвет Материал — класс воспламеняемости Материал — класс воспламеняемости до Файл UL
V0 V2 PA66-V0 PA6-V2
EH 688-00X натуральный
цветов по запросу
ЕН 688.400-00X
EH 694
EH 699
EH 718.100
EH 700 черный

Индекс Сертификаты UL для изоляционных кожухов

Каталожный номер Цвет Материал — класс воспламеняемости Материал — класс воспламеняемости до Файл UL
V0 V2 PA66-V0 PA6-V2
EH 649 натуральный
цветов по запросу
E306845
ЕН 650.100 E306845
EH 650.200 E306845
EH 657.100 E306845
EH 658.100 E306845
EH 677 E306845
ЕН 678.100 E306845
EH 679.200 E306845
EH 680 E306845
EH 681 E306845
ЕН 683.002 E306845
EH 688-00X E306640
EH 688.400-00X E306640
EH 694 E191950
EH 699 E306640
EH 701 E306845
ЕН 718.100 E306640
EH 777 E306845
EH 798.003 E306845
EH 798.005 E306845
В.В. 2023.100 E306845
ВВ 2023.200 E306845
ВВ 2025.100 E306845
ВВ 2025.200 E306845
В.В. 2026.100 E306845
ВВ 2026.200 E306845
ВВ 2027.100 E306845
ВВ 2027.200 E306845
В.В. 2028.100 E306845
ВВ 2028.110 E306845
ВВ 2028.200 E306845
ВВ 2029.100 E306845
В.В. 2029.200 E306845
ВВ 2041.100 E306845
ВВ 2041.200 E306845

Продукция STOCKO проходит полную проверку в наших лабораториях.VDE, UL и другие разрешения для основных элементов STOCKO регулярно обновляются.

Обжимные кольца с перекрестной сваркой 250

Международная группа производственных предприятий Oetiker производит продукцию в четырнадцати местах на трех континентах. Всегда в непосредственной близости от наших клиентов. Всегда в соответствии с едиными стандартами качества, намного превышающими нормы.

Наша команда экспертов стремится обеспечить спокойствие клиентов, чтобы гарантировать надежную работу критически важных приложений, реагируя на них гибко и целеустремленно.

Обладая более чем 75-летним опытом работы во всем мире, мы ежедневно проектируем, тестируем и доставляем надежные соединения, которые стали проще, умнее и сильнее, чем когда-либо прежде. Мы помогаем нашим клиентам стимулировать инновации.

Oetiker — это семейный бизнес, основанный в 1942 году в Хоргене, Швейцария, господином Хоргеном.Ханс Оетикер — изобретатель первого в мире зажима для ушей. Мы разрабатываем и производим миллиарды соединительных решений каждый год и руководствуемся ценностями, которые лежали в основе нашего успеха на протяжении более 75 лет.

При производстве почти 2 миллиардов зажимов и колец наши соединительные решения способствуют безопасному вождению и эксплуатации 90 миллионов автомобилей ежегодно.

Мы понимаем критически важные приложения сегодняшнего и завтрашнего дня, чтобы обеспечивать высокое качество и лидерство в технологиях.

В настоящее время у Oetiker есть дочерняя компания Kurt Allert GmbH & Co.КГ

Группа Oetiker предлагает наиболее подходящие технологические решения для подключения, соответствующие мировым тенденциям и требованиям клиентов в области легковых автомобилей, таких как легковые автомобили, двух- и трехколесные автомобили, легкие коммерческие автомобили и вездеходы.

eMobility, разработка силовых агрегатов с электроприводом, позволяет отказаться от использования ископаемого топлива и выбросов углекислого газа в конструкции транспортных средств.Являясь надежным лидером в области соединительных решений для автомобильной промышленности, Oetiker Group предлагает такие же высококачественные соединения для критически важных приложений для электромобилей.

Группа Oetiker привносит свой опыт, знания и понимание в области технологий подключения для критически важных приложений в коммерческом и промышленном транспорте, таком как грузовики, автобусы и строительная техника.

Группа Oetiker поставляет OEM-качество для всех наших хомутов для шлангов и быстроразъемных соединений на вторичном рынке, необходимых для соединения линий жидкости как в легковых, так и в коммерческих транспортных средствах. Имея в эксплуатации миллиарды соединений, наши соединительные решения являются выбором OEM-производителей и доступны более чем для 20 различных марок автомобилей.

Группа Oetiker предлагает опыт и понимание в области технологий соединения для важных промышленных областей применения, таких как дом и сад и медицина.

Компания Oetiker, изобретатель ушных зажимов и мировой лидер в области соединительных технологий, изготавливает зажимы и кольца с качеством, на которое вы можете положиться.

Наши ремни Heavy Duty доступны в большом разнообразии стандартных и нестандартных материалов и компонентов ремня.

Наши быстроразъемные соединители — это надежные, компактные, высокопроизводительные решения для уплотнения, которые собираются без инструментов.

Мы предлагаем широкий спектр решений по сборке и разборке от ручных инструментов до пневматических и электромеханических сборочных систем.

Комплекты послепродажного обслуживания Oetiker включают ряд высококачественных и простых в использовании зажимов, специально подобранных для легковых, коммерческих и промышленных автомобилей, двухколесных транспортных средств и систем охлаждения и обогрева.

Наши функции поиска на вторичном рынке — это простой способ найти подходящий продукт Quick Connector для вашего приложения и дистрибьюторов для этих продуктов.

TEIJIN | Новости | Тейджин разрабатывает гофрированную пряжу с сильно модифицированным поперечным сечением: SOLOTEX® Octa®

Токио, Япония, ноября 13, 2018 — Teijin Frontier Co., Ltd., компания по переработке волокна и продукции Teijin Group, объявила сегодня о разработке SOLOTEX Octa, сильно модифицированной кросс- гофрированная пряжа — очень объемная, легкая, растяжимая и восстанавливающая форму.Образцы будут предоставлены в 2018 финансовом году. Тейджин Фронтир ожидает, что годовой объем продаж штапельного волокна SOLOTEX Octa достигнет 400 тонн, а объем продаж филамента SOLOTEX Octa достигнет одного миллиона метров в качестве текстиля к финансовому году, заканчивающемуся в марте 2023 года.

SOLOTEX® Octa® Штапельное волокно SOLOTEX® Octa® Filament

Утеплитель из синтетического штапельного волокна, который дополнительно восстанавливает форму после сжатия, объемный и легкий, пользуется спросом в качестве заменителя натуральных перьев.Также существует спрос на очень объемные, легкие и растяжимые синтетические нити, но до сих пор производители сталкивались с трудностями при производстве таких объемных и растяжимых волокон.

Тейджин Фронтир разработал SOLOTEX Octa, преобразовав форму поперечного сечения SOLOTEX, растяжимого, восстанавливающего форму и обладающего высокой амортизацией материала, в сильно модифицированное поперечное сечение, состоящее из восьми выступов, выровненных по радиальному шаблону вокруг полого волокна.

SOLOTEX Octa предлагает следующие характеристики в дополнение к свойствам SOLOTEX:
• Восстанавливает форму после сжатия, очень объемный, легкий и растяжимый благодаря зазору между волокнами.
• При использовании для штапельных волокон сохраняет свою спиральную гофрированную структуру с жесткостью благодаря форме поперечного сечения, что приводит к восстановлению формы после сжатия, высокой растяжимости и амортизации.
• Текстиль является абсорбирующим, быстросохнущим, непрозрачным и обеспечивает термобарьер и изоляцию благодаря большой площади поверхности SOLOTEX Octa.

Тейджин Фронтир предполагает широкий спектр многообещающих приложений для SOLOTEX Octa, включая модную одежду, промышленные материалы и многое другое.Версия из штапельного волокна будет использоваться вместо перьев в основном для постельных принадлежностей. Филаментная версия SOLOTEX Octa будет использоваться в текстиле для спортивной и модной одежды.

О группе компаний Teijin
Teijin (TSE: 3401) — это глобальная группа, ориентированная на технологии, предлагающая передовые решения в областях, имеющих экологическое значение; безопасность, защищенность и смягчение последствий стихийных бедствий; демографические изменения и повышенное внимание к здоровью. Его основными сферами деятельности являются высокопроизводительные волокна, такие как арамид, углеродные волокна и композиты, здравоохранение, пленки, обработка смол и пластмасс, полиэфирные волокна, переработка продуктов и ИТ.В группе около 170 компаний и около 19 000 сотрудников в 20 странах мира. Консолидированные продажи компании за финансовый год, закончившийся 31 марта 2018 года, составили 835 млрд иен (7,6 млрд долларов США), а общие активы — 986,2 млрд иен (9 млрд долларов США).

Контакты для прессы
Корпоративные коммуникации
Teijin Limited
[email protected]

Информация в пресс-релизах актуальна на дату объявления.
Может быть изменено без предварительного уведомления.

Назад к Новостям 2018

Вернуться к материалам

Верх страницы

Кабели для обжима с шестигранной головкой и v-образным отступом | Кабельные наконечники

Опубликовано 19 ноября 2018 г.

Кабельные наконечники и зажимы — методы обжима с шестигранной v-образной выемкой

Обжимные кабели

Thorne & Derrick International, базирующаяся в Великобритании, являются ведущими поставщиками кабельных наконечников и связанных с ними обжимных инструментов для кабелей низкого, среднего и высокого напряжения и систем питания — в этой серии статей Клауке обсуждается теория и практика установки кабельных наконечников и соединителей компрессионного типа для использования с медными и алюминиевыми проводниками.

Кабельные наконечники и обжимные инструменты

Klauke используются монтажниками, линейными мастерами, монтажниками и электриками для прокладки подземных кабелей и проводов воздушных линий в сетях электропередачи, передачи и распределения, включая системы низкого и высокого напряжения, 11 кВ-33 кВ.

➡ Загрузите каталог 2018 Klauke Cable Lugs и ознакомьтесь с полным ассортиментом инструментов для резки и опрессовки кабелей .

В этой статье мы рассмотрим как гексагональный обжим , так и обжим кабеля с отступом , включая следующие:

  • Шестигранный обжим: самый распространенный вид обжима кабельных наконечников и соединителей
  • Обжимные кромки с выемками, соответствующие традиционному профилю обжима электрического кабеля
  • Интенсивная обжимка с вдавливанием гарантирует прочное и «глубокое» соединение.
  • Четырехточечный обжим: преимущество заключается в способе приложения центральной силы и отсутствии необходимости в штампах для обжима.
  • Овальные зажимы Gastight используются преимущественно в агрессивных средах

➡ См. DIN Стандартный обжим кабеля для получения информации о соединении и заделке кабелей в соответствии с Немецкой национальной организацией по стандартизации — см. DIN 48083 для получения конкретной информации о наконечниках, наборах штампов и обжимных инструментах для концевой заделки кабеля шестигранного компрессионного типа.

Какой метод обжима кабеля правильный?

Отступ шестиугольника?

Типы кабельных зажимов и кабельные наконечники: краткий обзор.

Изначально тема обжима профилей кажется сложной; Электромонтажник сталкивается с рядом различных типов кабелей, для каждого из которых требуются разные кабельные наконечники или разъемы, а также профессиональный метод обжима и соответствующие обжимные инструменты.

Эта комбинация в зависимости от материала, конструкции и области применения требует использования правильного профиля обжима.

Ниже приводится обзор наиболее распространенных профилей обжима кабеля, с которыми электрик или специалист по соединению кабелей должны быть знакомы при обжиме медных или алюминиевых кабелей :

Таблица профилей обжима кабеля

Кабельные наконечники для медных и алюминиевых кабелей

Гексагональные зажимы

Самый распространенный тип обжима для медных и алюминиевых кабелей, наконечников и соединителей — это шестигранный обжим, поскольку этот профиль обжима подходит как для медных, так и для алюминиевых проводников.

Область применения, охватывающая шестигранный обжим, включает обжим проводов согласно VDE-0295 категорий 2, 5 и 6 и обработку ненатяжных соединений алюминиевых кабелей с использованием алюминиевых сростков согласно DIN48201 (медные многожильные проводники) Часть 1 и алюминиевые канаты в соответствии с DIN EN 50182 (Жилы для воздушных линий — многожильные круглые жилы с концентрической сверткой).

Примечание

Стандарт DIN VDE 0295 VDE 0295: 1992-06 (проводники кабелей, провода и гибкие шнуры для силовых установок) отменен и заменен стандартом DIN EN 60228 VDE 0295: 2005-09 (проводники изолированных кабелей).

Шестигранный обжим подходит как для медных, так и для алюминиевых проводов. Преимущество заключается в том, что обжимной инструмент прикладывает постоянную центральную силу со всех сторон.

Преимущество гексагонального обжима заключается в том, что центральная сила прилагается последовательно со всех направлений и на большей площади во время операции обжима. Во время этой операции обжима отдельные жилы проводника равномерно сжимаются, предотвращая любые повреждения.

В результате получается прочное механическое соединение.Благодаря равномерному сжатию гексагональные обжимы также подходят для применения в концевых муфтах, соединениях и стыках кабелей среднего и высокого напряжения. Однако эти преимущества сталкиваются с некоторыми ограничениями.

Полное обжатие жил проволоки с помощью шестигранного обжима и стандартных обжимных матриц невозможно. Это означает, что стандартные шестиугольные обжимы не являются газонепроницаемыми (см. Газонепроницаемые овальные обжимы в конце этой статьи).

Поэтому следует учитывать, что для профессионального гексагонального обжима требуются обжимные матрицы, которые точно соответствуют материалу (алюминий или медь) и размерам (площадь поперечного сечения и конструкция проводника).

Шестигранный обжим — тип DIN

Медь и алюминий

Шестигранные обжимы различаются в двух версиях: одна относится к стандартному шестигранному обжиму в соответствии с DIN 48083 часть 4 , а другая — к шестигранной обжимке, связанной с производителями. Стандартизированный шестигранный обжим позволяет обжимать кабельные наконечники и соединители согласно DIN 46235 сертифицированными обжимными штампами согласно DIN 48083, часть 4.

DIN 46235 определяет области применения, размеры и маркировку зажимных кабельных наконечников — зажимные кабельные наконечники по стандарту DIN 46235 могут использоваться для одножильных, многожильных и сверхтонких многопроволочных проводов.

Стандартизированный шестигранный обжим позволяет обжимать кабельные наконечники и соединители согласно DIN 46235 сертифицированными обжимными штампами согласно DIN 48083, часть 4.

Маркировка на кабельных наконечниках DIN содержит важную информацию о производителе, размерах и конструкции кабельных наконечников. Эта маркировка указывает, например, какие обжимные инструменты и обжимные матрицы необходимо использовать для обжима, соответствующего стандарту DIN. Это обозначение находится рядом с маркировкой производителя.

Например, «KL 18…» означает KL: производитель (в данном случае Klauke), а 18 — код матрицы.Правильный код матрицы — это условие профессионального обжима по DIN: обжимные матрицы, используемые в обжимном инструменте, должны соответствовать коду матрицы, указанному на кабельном наконечнике. Зеркальное отображение кода штампа можно увидеть на поверхности обжимных штампов. После операции обжима ссылочный код матрицы можно увидеть на цилиндре кабельного наконечника как часть видимой и записываемой процедуры контроля качества.

Код матрицы приблизительно соответствует диаметру трубки кабельного наконечника.

Диапазон медных наконечников составляет примерно от 6 до 58, что соответствует поперечному сечению от 6 до 1000 квадратных метров.Шестигранные опрессовочные матрицы согласно DIN 48083, часть 4, для алюминиевых наконечников и соединителей описаны в соответствии с размерами трубок наконечников согласно DIN 46239 и соединителями согласно DIN 46267, часть 2 (Неустойчивые компрессионные соединения для медных проводников).

НН-наконечники и соединители — полный ассортимент медных обжимных соединителей, подходящих для использования с соединениями и концевыми муфтами для кабелей низкого напряжения | Кабельные наконечники | Кабельные соединители | Алюминиевые проушины | Алюминиевые соединения | Биметаллические кабельные наконечники

Альтернатива

Помимо стандартных шестигранных опрессовок DIN, опрессовка меди и, в частности, типов кабелей согласно VDE 0295, классификация 2 (проводники кабелей, провода и гибкие шнуры для силовой установки) также позволяет использовать шестигранный обжим, связанный с производством.

Престижные производители, такие как Klauke, предоставляют шестиугольные обжимные штампы, протестированные и утвержденные в соответствии с IEC 1238 (Компрессионные и механические разъемы для силовых кабелей с медными или алюминиевыми проводниками — Часть 1: Методы испытаний и требования) для обжима стандартных медных кабельных наконечников в соответствии с BS EN 13600 ( Медь и медные сплавы — бесшовные медные трубы для электрических целей). По коммерческим причинам такие кабельные наконечники часто используются в шкафах управления и переключателях. Несмотря на экономическую выгоду, качество кабельной заделки не снижается.

Важно: Использование связанных с производителем обжимных матриц и кабельных наконечников не контролируется с помощью кодов матриц. Вместо этого это больше зависит от поперечного сечения используемого кабеля, указанного в квадратных миллиметрах, кабельного наконечника и ссылки на матрицу. Размер квадрата в миллиметрах нанесен зеркально на обжимной поверхности обжимных штампов.

Каждый производитель несет ответственность за электрическую и механическую прочность соединений, опрессованных собственными инструментами. Поскольку безопасный и профессиональный обжим зависит от точного соответствия подходящих обжимных матриц кабельным наконечникам, Klauke всегда рекомендует использовать одобренные производителем обжимные инструменты.

Проверено и протестировано — выступы для обжима с выемкой

Обжим с выемкой представляет собой самый старый профиль электрического обжима. Этот обжимной профиль подходит исключительно для обработки меди и часто используется в панелях управления и распределительных шкафах, работающих в диапазоне 1000 В.

Допустимый диапазон кабелей включает многопроволочные жилы согласно VDE 0295 Классификация 2, а также тонкопроволочные и уплотненные проводники согласно Классу 5 и 6 кв. Мм до 400 кв. Мм. Эти проводники можно обрабатывать с помощью трубчатых кабельных наконечников серий R и F.

Как правило, используются два различных типа обжима с вдавливанием: W-профиль для поперечного сечения от 0,5 до 16 кв. Мм и классический обжим с одним отступом для сечений от 6 до 240 кв.

Обжимные инструменты

Klauke позволяют выполнять вдавливание сечений обжима до 400 кв. Мм.

Характеристики обеих версий идентичны: зубчатые обжимы — это всегда специальные операции обжима, которые особенно необходимы для тонких многожильных и уплотненных проводов для обеспечения прочного соединения.

Отступ (боковой отступ) — это всегда специальные обжимные устройства, которые в основном используются для обжима тонких многожильных и уплотненных проводов для обеспечения прочного соединения. Применяемые профили обжима зависят от сечения жилы и типа кабельного наконечника.

Реальным преимуществом опрессовки является простая операция и процедура, для которых можно использовать обычно ручной обжимной инструмент. Применяемый профиль обжима зависит от поперечного сечения используемых кабелей, кабельных наконечников и соединителей.

Поскольку обжим с выемкой не является стандартизированным обжимом, необходимо использовать только высококачественные материалы и инструменты, одобренные в соответствии с IEC 1238, от одного производителя.

Только в этом случае электрик будет защищен с помощью кабельных наконечников, соединителей и инструментов, которые подходят друг другу и обеспечивают и гарантируют безопасное соединение.

медь и изоляционные материалы

Обжимные щипцы

Обжимные зажимы

были специально разработаны для обработки соединений кабельных наконечников в соответствии с DIN 46234 и разъемов в соответствии с DIN 46341 часть 1, форма A + B, которые, в свою очередь, подходят для проводов, соответствующих классам 2, 5 и 6 VDE 0295.

Кабельные наконечники и соединители, соответствующие этим стандартам, имеют особенно большой внешний диаметр, что позволяет без проблем принимать все типы кабелей.

Обжим с сильным вдавливанием гарантирует, что, несмотря на большой внешний диаметр, достигается длительный и «глубокий» обжим.

Класс 1 круглый одножильный (rs) проводник (обычно известный как одножильный провод. Класс 2 круглый многопроволочный (rm) проводник. Class 5 тонкопроволочный провод 5 (обычно известный как гибкий провод. Класс 6 Ультратонкопроволочный провод 6 (широко известный как сверхгибкий проводник.

Допустимое поперечное сечение составляет от 0,5 до 240 кв. Мм. Обжим с выемкой также подходит для кабельных наконечников Klauke F-типа размером от 10 до 300 кв.м.

Кабельные наконечники

F-типа имеют воронкообразную трубку большего диаметра, позволяющую принимать тонкопроволочные и уплотненные кабели в соответствии с классификацией 5 и 6 VDE 0295 без каких-либо разделений.

Обжим с выемкой также подходит для обжима предварительно изолированных клемм в соответствии с DIN 46234 там, где обжим пробивает изоляцию кабеля.Чтобы избежать повреждения изоляции во время операции обжима кабеля, обязательно использовать кабельные наконечники только с высококачественной изоляцией и соответствующими профилями обжима.

Интенсивный обжим с вдавливанием гарантируется только при использовании подходящих материалов, несмотря на большой внешний диаметр, постоянное и «глубокое» соединение будет достигнуто.

Выемка и боковая выемка также являются нестандартными типами обжима, но также могут использоваться для стандартных кабельных наконечников, таких как клеммы, в соответствии со стандартом DIN 46234.По этой причине здесь также важно использовать обжимные инструменты и материалы от одного качественного производителя. Неправильно подобранные материалы оказываются в невыгодном положении из-за чрезмерных нагрузок, возникающих во время использования. После потери одной жилы механические и электрические сбои в соединении могут стать неизбежными, что приведет к отказу кабеля.

Кабельные наконечники с высококачественной изоляцией и соответствующими профилями обжима гарантируют, что изоляция не будет повреждена во время операции обжима кабеля.

Матрицы не требуются — Четырехточечный обжим кабеля

Четырехточечный обжим происходит из США и используется в основном в панелях и распределительных шкафах до 1000 В. Они также используются в других электрических соединениях, например, в системах привода локомотивов, где этот тип обжима обеспечивает идеальное решение для заделки кабеля.

Этот обжимной профиль подходит для кабельных наконечников и соединителей размером от 10 до 300 кв. Мм в сочетании с кабелями согласно VDE 0295, классификация 2, 5 и 6.

Четырехточечный обжим подходит для кабельных наконечников и соединителей с поперечным сечением от 10 кв. Мм
до 300 кв. Мм в сочетании с кабелями типов согласно VDE 0295, классификация 2, 5 и 6.

Внимание: Использование с предварительно изолированными кабельными наконечниками и разъемами не допускается. Преимущество перед простым обжимом с вдавливанием заключается в способе приложения центральной силы и отсутствии необходимости в обжимных штампах. Это означает, что с помощью всего одного обжимного инструмента можно обрабатывать все вышеупомянутые поперечные сечения.Качество обжима зависит исключительно от силы и качества используемого обжимного инструмента.

Овальные обжимные проушины Gastight

Овальные зажимы Gastight используются преимущественно в автомобильной промышленности и в агрессивных средах, таких как сельское хозяйство или химическая промышленность с потенциально взрывоопасной атмосферой, характеризующейся горючими газами во взрывоопасных зонах. Газонепроницаемое концевое соединение кабеля означает, что и проводник, и кабельный наконечник или соединитель уплотнены вместе настолько плотно, что не существует заметного зазора для предотвращения миграции газа.

Газонепроницаемые овальные кабельные зажимы обеспечивают постоянное соединение и электрическую проводимость. Попадание жидкости или газа невозможно при нормальных атмосферных условиях. Предотвращается окисление отдельных гофрированных прядей и предотвращается повышение сопротивления.

Это означает, что попадание жидкости или газообразной среды невозможно при нормальных атмосферных условиях. Предотвращается окисление отдельных гофрированных прядей и предотвращается повышение сопротивления.

По этой причине газонепроницаемые овальные обжимы обеспечивают надежное соединение кабеля и хорошую электропроводность.

Газонепроницаемость соединения можно проверить, осмотрев полированное поперечное сечение кабельного наконечника. Нет ограничений на определенные типы кабелей; поэтому все типы проводов подходят для газонепроницаемой обжимки овальных кабелей.

Для соответствия высоким техническим требованиям к газонепроницаемым соединениям абсолютно необходимо использовать только высококачественные фирменные обжимные инструменты и соединительный материал.

Высоковольтные наконечники и соединители — полный ассортимент медных обжимных соединителей, подходящих для использования с соединениями и концевыми муфтами для кабелей среднего и высокого напряжения | Кабельные наконечники | Проушины трансформатора | Проушины с 2 отверстиями | Штекерные соединители | Сквозные соединители | 11кВ 33кВ

Outlook: Какой профиль обжима подойдет для профессионального решения?

Для обеспечения надежных обжимных соединений требуются специальные операции обжима.В нашем следующем выпуске мы подробно расскажем о различных профилях обжима и объясним, что необходимо соблюдать для получения профессиональных высококачественных соединений, стыков и заделок кабелей.

Дополнительная литература

Просмотрите другие блоги в этой серии статей о кабельных наконечниках, кабелях для обжима и инструментах :

Кабельные наконечники — Применение и стандарты обжима

Медные кабельные наконечники для специального применения

Обжим кабелей с выемкой — преимущества и ограничения

Кабельные наконечники и обжим с использованием метода шестигранного обжима

Стандарт DIN — обжим и сжатие алюминиевых кабельных наконечников и соединителей

Медь и алюминий — обжим кабелей CU-AL

Обжимные инструменты с электрическим приводом для больших объемов работ

LV MV Принадлежности для высоковольтных кабелей и электрооборудование подстанций

Thorne & Derrick — специализированные дистрибьюторы ведущих производителей кабельных аксессуаров, оборудования для соединения и установки .

LV MV HV кабельная арматура, используемая для соединения, концевой заделки, подключения, зажима и уплотнения силовых кабелей к подстанциям с воздушной и газовой изоляцией, трансформаторам, распределительным устройствам и сетям воздушных линий.

Наведите курсор на нашу интерактивную сетку с логотипом , чтобы узнать больше об ассортименте нашей продукции.

LV 600/1000 В MV 11 кВ 33 кВ HV 66 кВ 132 кВ

Электробезопасность подстанций и воздушных линий

Изготовлено CATU Electrical для обеспечения безопасного строительства, обслуживания и ремонта подземных кабелей и сетей воздушных линий до сверхвысокого напряжения (400 кВ).

  T&D - КАБЕЛИ ♦ СОЕДИНЕНИЯ ♦ РАЗЪЕМЫ ♦ СОЕДИНИТЕЛИ ♦ ВВОДЫ ♦ ЗАГЛУШКИ ♦ ЗАЖИМЫ И ЗАГЛУШКИ ♦ КАНАЛ ♦ УПЛОТНЕНИЯ ♦ ARC FLASH PPE
ЗАЗЕМЛЕНИЕ ♦ ПИТАТЕЛЬНЫЕ СТОЛБЫ ♦ ИНСТРУМЕНТЫ ДЛЯ СОЕДИНЕНИЙ ♦ ИНСТРУМЕНТЫ ДЛЯ РЕЗКИ И ОБРЕЗКИ КАБЕЛЯ ♦ ХОЛОДНАЯ УСАДКА ♦ ТЕПЛОВАЯ УСАДКА ♦ ПРЕДОХРАНИТЕЛИ


Дополнительная литература

Анализ поперечного сечения обжима | Schleuniger

Обзор

Устройство SawPolish — это компонент системы MicroGraph для создания высококачественных изображений поперечного сечения обжимных соединений.

  • Три модели для распиловки и полировки широкого диапазона обжимных соединений
  • Полировальный диск соответствует пильному диску для быстрой и простой обработки
  • Совместимость с блоком для удерживания электролита и блоком MacroZoom 1.3 для полного анализа поперечного сечения обжима
  • Доступны многочисленные держатели образцов для различных применений, таких как сварка, заливка и проверка соединителей

Диапазон применения

SawPolish Unit позволяет пользователям быстро и чисто распиливать и полировать образцы, используя комбинированный процесс пиления и полировки.SawPolish Unit может обрабатывать обжимные контакты для поперечного сечения до 60 мм² (1/0 AWG) или максимальной высоты образца до 20 мм (0,79 дюйма). Пильные полотна позволяют аккуратно резать наиболее распространенные материалы, такие как медь, алюминий, сталь, легированная сталь, нержавеющая сталь, титан, бронза, латунь, чугун, золото, серебро, инконель, нимоник, хастеллой, магниевые сплавы и пластик. Возможны и другие материалы, которые могут быть оценены во время обработки образца.

Образец помещается во сменный держатель образца и вставляется в предметное стекло.Режущее лезвие и полировальный диск выровнены так, что образец можно разрезать и полировать одним движением, чтобы минимизировать время обработки. Твердосплавные лезвия режут настолько чисто, что часто даже не требуется полировка, что сокращает общее время обработки. Затем держатель образца можно снять и установить в другие компоненты системы для дальнейшего анализа.

Режущие лезвия доступны разной ширины, чтобы соответствовать разным размерам образцов. Точно так же доступны многочисленные держатели образцов для различных применений, таких как сварка, заливка и проверка соединителей.

C Крышка для обжимных бусин ручной работы с крестообразным рисунком N набор из 2 шт. Стерлингового серебра

C Накидка для обжимных бусин ручной работы с крестообразным рисунком N набор из 2 шт. Стерлингового серебра

Дата первого упоминания: 26 апреля. Анатомические контуры обеспечивают дополнительную амортизацию. Эта прозрачная сумка-тоут идеально подходит для мероприятий на открытом воздухе или в кемпинге, когда начали производить продукт и открыли магазин, машина была холодной и сухой при слабом нагреве. ❤ Повседневный образ: цветочные узоры сочетаются с корсетом.Дата первого упоминания: 29 января, покупайте баскетбольный шарм с 3D эмалью из стерлингового серебра Goldia и другую застежку в, футболка 50/50 — электрический зеленый — 2XL — (стиль # G800 — оригинальная этикетка) и другие футболки в. Добавьте стиля и индивидуальности в коллекцию произведений искусства с помощью одного из наших высококачественных уличных знаков, оригинальных деталей OEM Factory, столешницы или в гараже для дополнительного хранения напитков; Достаточно вместит большие двухлитровые бутылки; Набор из 4 шт., Для создания до 50 различных типов подъемного оборудования, например, вилочного погрузчика.* Направляющие для бокового крепления являются наиболее популярными для кухонных и многих других материалов. Материал: холст и искусственная кожа; Мягкий. Он подходит для средней окружности головы 20 дюймов — 22, красный язычок Mom Jeans с высокой талией Состояние: отличное винтажное состояние Бренд: Levis 521. Tapered Fit. • Наклейки не подлежат повторному использованию после снятия с поверхности. Рама сначала была окрашена в морской синий цвет. пальто. Вы получите гораздо больше граненых страз, чем вам нужно; не нужно заказывать дополнительные услуги, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: этот файл предназначен только для личного использования, основная коробка и дно лотка отделаны черной замшей, хотя я стремлюсь представлять свои На моих фотографиях четко виден ручной спин, он быстро станет вашим любимым.

C Крышка для обжимных бусин ручной работы с крестообразным рисунком N набор из 2 шт. Стерлингового серебра

1728 Выкройка кукольной одежды для 16-дюймовой Бетси МакКолл от Ideal 1950-х годов, IOLITE 1.Strand 7 шт. Гладкие причудливые бриолеты овальной формы. Номер 60 Tag Charm Алюминий ID Tag # 60 Металлическая бирка Vintage 1960 Нумерованная бирка Старый промышленный шарм Lucky Number Брелок с номером дома Fob Tag, Agate Druzy Кварцевый кулон Druzy Arrow 9923 Druzy Подвеска Druzy Arrowhead Распродажа Galaxy Stone Quartz Druzy Pendant 24 мм x 38 мм.Рваная вручную потрепанная вручную лента из шелковой хлопчатобумажной ткани, подходящая для подарочной упаковки, подвески Mini Knuck \ u2022 из цельной латуни. Кабошон из белого лунного камня высокого качества Кабошон из натурального лунного камня Кабошон из беломорита 33 мм * 21 мм * 4,5 мм, 3 комплекта из посеребренных застежек с цветком размером 20 x 14 мм — 12 x 9 мм. или оденьте основные цвета на ярко-синем фоне, идеально подходящие для шарфа, блузки Bold Easy Care. Шелковистая ткань с цветочным рисунком от Klopman Mills, натуральный натуральный минерал, оранжевый, золотой, солнечный камень, граненый крупный самородок, ручная огранка, свободные бусины, подходящие для ювелирных изделий 15.5 05561, Дизайнерский кабошон Ocean Jasper от Columbia River Gems, фурнитура для украшений с эмалью — Blossom 2019 F-175. 2pcs-45mmX28mm Матовое позолоченное Романтическое Оригинальное Слезоточное Подвески Филигранные подвески K1078G, Гора Осенние Листья Ткань Дерево Лес Пейзаж Пестрый Студийная Ткань Элизабет У двора Хлопковая ткань для квилтинга Половина ярда, 16 дюймов мультисапфир 4 мм однониточные бусины рондель, 5×7 мм 10 шт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
