Компьютерные мониторы – типы, технологии, характеристики, плюсы и минусы

Монитор является электронным визуальным дисплеем для компьютеров. Монитор включает в себя:

  •   Устройство отображения.
  •   Электросхемы.
  •   Корпус.

Устройство отображения в современных мониторах, как правило, тонкопленочный транзистор с жидкокристаллическим дисплеем, в то время как старые мониторы используют электронно-лучевую трубку, глубокую примерно как размер экрана.

Первоначально, компьютерные мониторы использовались для обработки данных, тогда как телевизионные приемники были использованы для развлекательных нужд.

С 1980-х годов, компьютеры (и их мониторы) стали использоваться как для обработки информации, так и для развлечений, в то время как в телевизорах реализовали некоторую компьютерную функциональность. Общие пропорции телевизоров, а затем компьютерных мониторов, также изменились с 4:3 до 16:9.

В первых компьютерных мониторах использовались электронно-лучевые трубки (ЭЛТ). До начала 1980-х годов, они были известны как «видеотерминалы» и были физически подключены к компьютеру и клавиатуре. Мониторы были монохромными, мерцали, и качество изображения было неудовлетворительным. В 1981 году IBM представила адаптер цветная графики, который мог отображать четыре цвета с разрешением 320 на 200 пикселей. В 1984 году IBM представила расширенный графический адаптер, который был способен отображать 16 цветов и имел разрешение 640 х 350.

ЭЛТ по-прежнему являются стандартом для компьютерных мониторов. ЭЛТ-технология остается доминирующей на рынке ПК мониторов в новом тысячелетии, отчасти потому, что она дешевле в производстве, и предлагает углы обзора близкие к 180 градусам.

Есть несколько технологий, которые были использованы для реализации жидкокристаллических дисплеев (LCD). На протяжении 1990-х годов основное использование ЖК-технологии, как компьютерных мониторов, было в ноутбуках, где низкое энергопотребление, легкий вес и небольшие физические размеры ЖК оправдывали более высокую цену по сравнению с ЭЛТ.

Как правило, тот же ноутбук предлагался с ассортиментом параметров отображения, на повышение цен: монохромный, пассивный цвет, цвет с активной матрицей (TFT). С ростом объема и производственных мощностей, монохромные и пассивные технологии цвета были исключены из линий производства.

TFT является вариантом жидкокристаллического дисплея (LCD), который в настоящее время является доминирующей технологией для компьютерных мониторов. Первые ЖК-дисплеи появились в середине 1990-х, и продавались по высоким ценам. Поскольку цены снизились за несколько лет, они стали более популярными. В 2000-х годах TFT ЖК-дисплеи постепенно заменяли ЭЛТ, став основной технологией, используемой для компьютерных мониторов. Основные преимущества ЖК-дисплея перед ЭЛТ-мониторов в том, что ЖК-дисплеи потребляют меньше энергии, занимают гораздо меньше места, и значительно легче. Сейчас активная матрица

TFT-LCD технологии также мерцает меньше, чем мерцает ЭЛТ, что снижает нагрузку на глаза. С другой стороны, ЭЛТ-мониторы имеют более высокий контраст, имеют превосходное время отклика, имеют возможность использовать несколько разрешений экрана в естественном виде, и нет заметного мерцания, если частота обновления установлена на достаточно высокое значение.

Производительность монитора

Производительность монитора измеряется по следующим параметрам:

  • Яркость, измеряется в кандел на квадратный метр.
  • Соотношение сторон – является отношением длины горизонтальной на вертикальную длину. Мониторы обычно имеют соотношение сторон 4:3 , 5:4 , 16:10 и 16:9.
  • Размер картинки, как правило, измеряется по диагонали, но фактическая ширина и высота более информативны, так как они не зависят от соотношения сторон.
  • Разрешение дисплея – число различных пикселей в каждом измерении, которое может быть отображено. Максимальное разрешение ограничено шагом точки.
  • Шаг точки это расстояние меж субпикселями одного цвета в миллиметрах. В общем, чем меньше размер точки, тем четче картинка.
  • Частота обновления кадров – сколько раз в секунду дисплей обновляется (освещается). Максимальная частота обновления ограничена временем отклика.
  • Время отклика – время, необходимое пикселю монитора для перехода из активного (белого) состояния в неактивное (черное) и обратно в активное (белое), измеряется в миллисекундах. Более низкие значения означают более быстрые переходы и уменьшают количество видимых искажений изображения.
  • Контрастность – это отношение яркости самого яркого цвета (белый) который способен дать монитор, к самому темному цвету (черному).
  • Потребляемая мощность – измеряется в ваттах.
  • Точность цветопередачи измеряется в дельта-Е; чем ниже дельта-E, тем точнее цветопередача. Дельта-E менее 1 незаметен для человеческого глаза. Дельта-Е от 2 до 4 считается хорошим и требует чувствительных глаз, чтобы заметить разницу.
  • Угол обзора – максимальный угол, при котором изображения на мониторе можно просматривать, без излишней деградации изображения. Он измеряется в градусах по горизонтали и по вертикали.

Технология ЭЛТ

ЭЛТ использует вакуумную стеклянную оболочку, которая велика (то есть в длину от передней части экрана до задней), довольно тяжела, и относительно хрупкая. Ради безопасности, передняя часть экрана, как правило, сделана из толстого стекла так, чтобы быть сильно удароустойчивой и блокировать большинство рентген-излучения, что очень важно, если ЭЛТ используется в потребительских товарах.

Плюсы:

  • Отличный цвет, широкий цветовой охват и глубокий уровень черного. С цветовая гамма ЭЛТ не сравнится ни один дисплей, кроме OLED.
  • Нет родного разрешения; единственная технология отображения способная к настоящей multisyncing (отображение различных разрешений с различной частотой обновления без необходимости масштабирования).
  • Нет входной задержки.
  • Нет ореолов и размытия при быстром движении из-за отсутствия времени отклика , и импульсной основе операции.
  • Минимальные искажения цвета, насыщенности, контрастности и яркости.
  • Позволяет использовать лазерные указки.
  • Отличный угол обзора.

Минусы:

  • Большой размер и вес, особенно для больших экранов (20-дюймовые (51 см), весят около 50 фунтов (23 кг)).
  • Относительно высокая потребляемая мощность при высокой яркости, контрастности, частоте обновления.
  • Выделяет значительное количество тепла при работе.
  • Бывают геометрические искажения, вызванные переменной расстояния путешествия пучка, но, к счастью, почти нет искажения в современных и/или высокого класса ЭЛТ-мониторах.
  • Может пострадать от выгорания экрана.
  • Производит заметное мерцание при низкой скорости обновления.
  • Помимо телевизоров, ЭЛТ-мониторы, как правило, производится только в соотношении сторон 4:3 (хотя некоторые широкоформатные мониторы ЭЛТ, в частности, GDM-FW900 Sony, действительно существуют).
  • Ремонтобслуживание представляет некоторую опасность.
  • Цветные дисплеи не могут быть сделаны в размерах меньше 17,78 сантиметра. Максимальный размер прямого дисплея ограничен примерно 101,60 см. из-за практических и производственных ограничений (ЭЛТ такого размера будет весить около 135,9 кг).

Технология LCD

Жидкокристаллический дисплей (LCD) – это плоскоэкранный дисплей, электрический визуальный дисплей или видеодисплей, использующий модулирующие свет свойства жидких кристаллов (ЖК). ЖК не излучают света напрямую.

Они используются широко, включая компьютерные мониторы , телевидение , приборные панели, дисплеи в кабинах самолетов , вывески и т.д. . Они часто встречаются в потребительских устройствах, таких как видео-плееры, игровые устройства, часы, калькуляторы и телефоны. ЖК-дисплеи пришли на смену электронно-лучевым дисплеям в большинстве приложений. Они доступны в более широком диапазоне размеров экрана, чем ЭЛТ-мониторы и плазменные панели , и поскольку они не используют люминофоры, и не страдают от выгорания цветов.

ЖК-дисплеи, однако, подвержены эффекту «послесвечения».

ЖК-дисплеи являются более энергоэффективными, и более безопасными для переработки, чем ЭЛТ-дисплеи. Их низкое энергопотребление позволяет использовать их в электронном оборудовании, получающем питание от батарей. Это электронно-модулированное оптическое устройство из любого количества сегментов, заполненных жидкими кристаллами и выстроенных перед источником света или отражателем, для получения изображений – цветных или монохромных. Раннее обнаружение, ведущее к развитию ЖК-технологии, это открытие жидких кристаллов, датируемое 1888 годом. К 2008 году мировые продажи телевизоров с ЖК-экранами превысили продажи ЭЛТ-телевизоров.

Плюсы:

  • Очень компактны и легки.
  • Низкое потребление энергии. В среднем, на 50-70% меньше энергии, чем потребляется ЭЛТ-мониторами.
  • Нет геометрических искажений.
  • Мало или нет мерцания от подсветки, в зависимости от технологии.
  • Не подвержен выгоранию экрана (хотя аналогичное, но менее опасное явление, известное, как «эффект послесвечения» возможно).
  • Может быть сделан практически любого размера или формы.
  • Теоретически, нет предела разрешению.

Минусы:

  • Ограниченный угол обзора, в результате чего цвет, насыщенность, контрастность и яркость изменяется, даже в пределах предназначенного угла обзора, например изменениями в осанке.
  • Неравномерная подсветка в некоторых мониторах, в результате чего яркость искажается, особенно по направлению к краям.
  • Размытие и двоение изображения при быстром движении, вызванное медленной реакцией (2-8 мс).
  • Только одно родное разрешение. Отображение других разрешений, либо требует масштабирования, снижения качества восприятия, или отображение 1:1 пикселей, в котором изображение будет физически слишком большим или не заполнит весь экран.
  • Постоянная разрядность. 8-битные S-IPS панели могут отображать 16 миллионов цветов и значительно лучше уровень черного, но стоят дорого и имеют большее время отклика.
  • Входная задержка.
  • Битые пиксели могут возникнуть либо в процессе производства, либо в процессе использования.
  • Иногда может возникать термализация, когда только часть экрана нагрелась, и поэтому выглядит обесцвеченной по сравнению с остальной частью экрана.
  • Неприемлемо большое время отклика при низких температурах.
  • Не все ЖК-дисплеи позволяют легко заменить лампы подсветки.

Плазменные мониторы

Отдельного упоминания заслуживают плазменные мониторы и экраны, которые являются одним из видов плоских дисплеев, использующихся в больших экранах – 30 дюймов (76 см) или больше. Они называются “плазменными”, потому что технология использует небольшие клетки, содержащие электрически-заряженный ионизованный газ, также известные как люминесцентные лампы.

Плюсы:

  • Высокая контрастность, отличные цвета и глубокий уровень черного.
  • Суб-миллисекундое (0,001 мс) время отклика.
  • Минимальные искажения цвета, насыщенности, контрастности и яркости.
  • Отличный угол обзора.
  • Нет геометрических искажений.
  • Мягкий и менее угловатый вид изображения, чем у LCD.
  • Высокая масштабируемость.

Минусы:

  • Большой шаг пикселя, то есть либо низкое разрешение, либо большой экран. Таким образом, цветные дисплеи производятся только в размерах более 32 дюймов (81 см.).
  • Изображение мерцает из-за фосфорной основы.
  • Стеклянный экран может вызывать блики и отражения.
  • Высокая рабочая температура и энергопотребление. ЖК-дисплеи потребляют меньше электроэнергии.
  • Входная задержка.
  • Относительно большой вес.
  • Только одно родное разрешение. Отображение других разрешений требует масштабирования видео, что снижает качество изображения с меньшим разрешением.
  • Постоянная разрядность. Плазменные клетки могут быть только включены или выключены, в результате чего – более ограниченный цветовой диапазон, чем у ЖК или ЭЛТ.
  • Может пострадать от выгорания экрана. Это было серьезной проблемой на ранних плазменных дисплеях, но в более новых моделях стали включать методы, чтобы снизить вероятность случайного выгорания.
  • Относительно хрупки; следует транспортировать, хранить, и эксплуатировать в вертикальном положении, так как стеклянный экран может разбиться под собственным весом, если не будет поддерживаться должным образом.
  • При производстве возможно появление битых пикселей.

Технология OLED

OLED (organic light-emitting diode) – светоизлучающий диод (LED), в котором эмиссионный электролюминесцентный слой пленки состоит из органических соединений, которые испускают свет в ответ на электрический ток. Этот слой органического полупроводника находится меж двумя электродами, и, обычно, по крайней мере, один из этих электродов является прозрачным.

Плюсы:

  • Отличный угол обзора.
  • Очень малый вес.
  • Отличный уровень черного. Нет ореола и размытия при быстром движении из-за суб-миллисекундного времени отклика.
  • Широкая гамма и яркие цвета из-за отсутствия подсветки.

Минусы:

  •  Может пострадать от выгорания экрана.
  •  Сложны и дороги в производстве в настоящее время.
  •  Органические материалы (по состоянию на 2011), распадаются в течение долгого времени, что делает дисплей непригодным через некоторое время.

Вывод

Органика пока не вариант для предприятий в силу их цены (6000$ за монитор). В конференц-зал, где нужен большой экран лучше взять плазменный, или вообще поставить проектор. Для менеджера или даже директора прекрасно подойдет ЖК монитор, в силу приемлемой цены и низкого вреда для здоровья. Дизайнеру, которому нужна идеальная цветопередача, лучше не пожалеть и поставить дорогой ЭЛТ. Естественно цены на мониторы в целом, для среднего заработка нашего соотечественника – слишком велики, поэтому ценовая политика компании, которой требуются мониторы вообще под очень большим вопросом.

Типы матриц монитора — какие есть и как выбрать




Что важно при выборе монитора? Разрешение, диагональ экрана, частота обновления, время отклика? Несомненно, но важно также определиться, какая матрица необходима, ибо от ее типа зависит ряд характеристик, которые непосредственно влияют на выбор. В ряде случаев требования одни, для которых подойдут те или иные мониторы. В других случаях требуются другие характеристики, и некоторые экраны однозначно придется исключить из выбора. Какие типы матриц монитора существуют, чем различаются, в чем их различия – об этом и поговорим.

Современные мониторы

Ушли в прошлое CRT-дисплеи, изготавливаемые с применением вакуумной трубки (кинескопа). Они были громоздкие, тяжелые, и, естественно, для использования в мобильной технике не подходили абсолютно. Вытеснены они мониторами, экраны которых выполнены на жидких кристаллах, отсюда и название их ЖК-дисплеи, или по-иностранному – LCD (Liquid Crystal Displays).

О достоинствах и недостатках распространяться не буду, они известны, да и не столь важны сейчас, не об этом сегодня разговор. Надо разобраться, какие типа матриц используются в мониторах, в чем их отличие, в каких случаях разумнее использовать один вид, а в каких – другой.

TN (Twisted Nematic)

Один из самых старых типов матриц, до сих пор актуальный и используемый. В настоящее время применяется ее модифицированная версия, маркируемая TN+film. Популярность ее зиждется на двух основных преимуществах: быстродействии (низкое время отклика и задержки) и низкой цене. Действительно, время отклика порядка 1 мс – это в порядке вещей.

Даже недостатки, присущие этой технологии изготовления экранов, не в силах отправить ее на покой. А минусов хватает. Это и небольшие углы обзора, и неважная цветопередача, и невысокая контрастность, и недостаточная глубина черного цвета. Хотя, если экран расположен прямо перед глазами владельца, то проблема с углами обзора несколько снижает свою остроту.

Ухудшается положение еще и тем, что разные матрицы от разных производителей могут серьезно отличаться друг от друга. Если в дорогих игровых моделях ноутбуков или игровых мониторах может устанавливаться вполне сносный экран, то в бюджетных устройствах качество дисплея может быть весьма посредственным.

Как это работает

Сам экран представляет собой «бутерброд» из двух поляризующих фильтров, между которыми расположены электроды на прозрачных подложках с обеих сторон экрана, двух металлических пластин и, в середине, слоя жидких кристаллов. С внешней стороны экрана устанавливается светофильтр.

На стеклянные пластины нанесены бороздки, причем во взаимно перпендикулярном направлении, что задает первоначальную ориентацию кристаллов. Благодаря такому расположению бороздок, жидкие кристаллы закручены в спираль, откуда, собственно, и пошло название технологии Twisted Nematic.

Если напряжения на электродах нет, то расположенные по спирали кристаллы поворачивают плоскость поляризации света таким образом, что он проходит через второй (наружный) поляризационный фильтр. Если напряжение на электроны подано, то, в зависимости от уровня этого напряжения, жидкие кристаллы разворачиваются, изменяя интенсивность проходящего света. При определенном напряжении плоскость поляризации света не будет изменяться, и второй фильтр полностью поглотит свет.

Наличие двух электродов позволяет улучшить энергоэффективность, а частичный поворот кристаллов благотворно влияет на быстродействие матрицы.

Из-за того, что при отсутствии напряжения кристаллы пропускают свет, при возникновении дефектов в матрице («битые пиксели») они представляют собой светящуюся белую точку. В других технологиях такие точки темные.

Идентифицировать «на глаз» матрицу TN можно, если посмотреть на включенный экран под углом. И чем больше он (угол) будет, тем более блеклыми будут становиться цвета, тем менее контрастным будет становиться изображение. В некоторых случаях возможно даже инвертирование цветов.

IPS (In-Plane Switching)

Мониторы с такой матрицей сейчас наиболее частые конкуренты мониторам с TN-экраном. Практически все недостатки последних удалось побороть, к сожалению, пожертвовав теми достоинствами, которые были у предыдущей технологии. Мониторы с IPS матрицей априори дороже и имеют большее время отклика. Для игровых систем это может оказаться существенным аргументом для того, чтобы сделать выбор в пользу TN.

Зато для того, кто профессионально работает с изображениями, кому необходима качественная цветопередача, широкий цветовой охват, мониторы с такой матрицей — оптимальный выбор. К тому же с углами обзора тут проблем нет, черный цвет гораздо больше похож на черный, а не выглядит неким оттенком серого, как это нередко бывает на TN-экранах.

Как это работает

Между двумя поляризационными фильтрами располагается слой управляющих микропленочных транзисторов и слой жидких кристаллов, имеющих светофильтры трех основных цветов. Кристаллы расположены вдоль плоскости экрана.

Плоскости поляризации фильтров перпендикулярны друг другу, поэтому, при отсутствии напряжения, свет, проходящий через первый фильтр и поляризуемый в одной плоскости, задерживается вторым фильтром, обеспечивая глубокий черный цвет. Кстати, именно поэтому в случае появления «битого пикселя» на экране он выглядит как черная точка, а не белая, как бывает в случае с TN-матрицами.

При появлении напряжения на управляющих электродах кристаллы поворачиваются опять-таки вдоль плоскости экрана, пропуская свет. Отсюда вытекает один из недостатков технологии – большее время отклика. Это связано именно с необходимостью поворота всего массива кристаллов, на что тратится время. Зато обеспечиваются углы обзора вплоть до 178° и отличная цветопередача.

Есть и еще минусы у этой технологии. Это большее энергопотребление, т. к. расположение электродов только с одной стороны вынудило увеличить напряжение для обеспечения поворота всего массива кристаллов. Используемые лампы так же более мощные, чем в случае с TN, что дополнительно увеличивает потребление энергии.

Варианты IPS

Технология не стоит на месте, в нее вносятся улучшения, которые позволили существенно снизить время отклика и цену. Так, существуют следующие варианты IPS-матриц:

  • S-IPS (Super-IPS). Второе поколение технологии IPS. Экран имеет несколько измененную пиксельную структуру, сделаны улучшения для снижения времени отклика, приблизившись по этому параметру к характеристикам TN-матриц.
  • AS-IPS (Advanced Super-IPS). Следующее улучшение технологии IPS. Главная цель состояла в повышении контрастности панелей S-IPS и увеличении их прозрачности, став ближе по этому параметру к S-PVA.
  • H-IPS. Изменилась структура пикселей, увеличилась плотность их размещения, что позволило еще больше увеличить контрастность и сделать изображение более однородным.
  • H-IPS A-TW (Horizontal IPS with Advanced True Wide Polarizer). Разработка компании LG. За основу взята панель H-IPS, в которую добавлен цветовой фильтр TW (True White — «настоящий белый»), что улучшило белый цвет. Применение поляризационной пленки компании NEC (технология Advanced True Wide Polarizer) позволило избавиться от возможных засветов при больших углах обзора («глоу-эффект») и, одновременно, увеличить эти углы. Этот тип матриц применяется в профессиональных мониторах.
  • IPS-Pro (IPS-Provectus). Разработка компании BOE Hydis. Уменьшено межпиксельное расстояние, увеличены углы обзора и яркость.
  • AFFS (Advanced Fringe Field Switching, иногда называют – S-IPS Pro).
  • e-IPS (Enhanced IPS). Увеличение светопроницаемости позволило использовать более экономичные и дешевые лампы подсветки. Уменьшилось время отклика, достигнув значений в 5 мс. Мониторы с такими матрицами обычно имеют диагональ до 24 дюймов.
  • P-IPS (Professional IPS). Профессиональные матрицы с 30-битной глубиной цвета, увеличенным количеством возможных ориентаций субпикселей (1024 против 256 у остальных), что улучшило цветопередачу.
  • AH-IPS (Advanced High Performance IPS). Матрицы этого типа отличаются самыми большими углами обзора, высокой яркостью и контрастностью, малым временем отклика.
  • Разработка компании Samsung, внесшая улучшения в исходную технологию IPS. Подробности компанией не разглашаются, но удалось снизить энергопотребление, время отклика сделать сходным с S-IPS. Правда, контрастность несколько ухудшилась, да и с равномерностью подсветки не так все гладко.

VA (Vertical Alignment)/MVA (Multi-Domain Vertical Alignment)

Технология, разработанная компанией Fujitsu. Во многом такие экраны занимают промежуточное положение между TN и IPS вариантами. Так, углы обзора и цветопередача лучше, чем у TN, но похуже, чем у IPS. Аналогично и со временем отклика. В то же время стоимость их ниже, чем у IPS.

Как это работает

Принцип действия следует из названия (ну или название отражает принцип действия данной технологии). Кристаллы расположены вертикально, т. е. перпендикулярно подложке. При отсутствии напряжения ничто не мешает прохождению света через кристаллы, а второй поляризационный фильтр полностью задерживает свет и обеспечивает глубокий черный цвет. Это одно из достоинств технологии.

При приложении напряжения кристаллы разворачиваются, пропуская цвет. В первых матрицах угол обзора был очень мал. Это удалось исправить в модифицированном варианте технологии – MVA, где использовались несколько кристаллов, расположенных друг за другом и отклоняющихся синхронно.

Варианты VA/MVA

Существует несколько разновидностей этой технологии, к развитию которой «приложили руку» разные компании:

  • PVA (Patterned Vertical Alignment). Свой вариант технологии представила компания Samsung. Подробности не разглашаются, но PVA имеет чуть лучшую контрастность и немного меньшую стоимость. В целом, варианты весьма близки и часто между ними не делается различий, указывая MVA/PVA.
  • S-PVA (Super PVA). Совместная разработка Sony и Samsung. Улучшены углы обзора.
  • S-MVA (Super MVA). Разработка компании Chi Mei Optoelectronics/Innolux. Помимо увеличения углов обзора, улучшена контрастность.
  • A-MVA (Advanced MVA). Дальнейшее развитие S-MVA от компании AU Optronics. Удалось уменьшить время отклика.

Данный вариант матриц – оптимальный компромисс между дешевыми, но с кучей недостатков, TN, и более качественными, но более дорогими IPS. Единственный, пожалуй, недостаток MVA – это недостаток цветопередачи при увеличении угла обзора, особенно в полутонах. В повседневном использовании это практически незаметно, но у профессионалов, работающих с изображениями, могут быть сомнения по поводу таких матриц.

OLED (Organic Light Emitting Diode)

Технология, существенно отличающаяся от тех, что используются ныне. Стоимость матриц, особенно больших диагоналей, сложность производства пока что препятствуют широкому использованию этой технологии в производстве мониторов. Те модели, которые есть, стоят дорого и редки.

Как это работает

В основе технологии лежит использование углеродных органических материалов. Под напряжением они излучают определенный цвет, а при его отсутствии – полностью неактивны. Это позволяет, во-первых, полностью избавиться от подсветки, а во-вторых, обеспечить идеальную глубину черного цвета. Ведь ничего не светится и не фильтруется, посему и претензий к черному цвету быть не может.

Экраны OLED обеспечивают высокие значения яркости и контрастности, отличные углы обзора без искажений. Энергоэффективность на высоком уровне. Скорость отклика недоступна даже TN матрицам.

И все же ряд недостатков пока что сдерживает применение таких экранов. Это и небольшое время работы (экраны склонны к «выгоранию» — эффекту, который был присущ плазменным панелям), сложный процесс производства с довольно большим количеством брака, что повышает стоимость таких матриц.

QD (Quantum Dots)

Еще одна перспективная технология, основанная на использовании квантовых точек. На данный момент мониторов, выполненных по этой технологии, мало, да и стоят они недешево. Технология позволяет преодолеть практически все недостатки, присущие всем остальным вариантам матриц, используемых в дисплеях. Единственный недостаток – глубина черного не дотягивает до того уровня, что есть у OLED экранов.

Как это работает

В основе технологии лежит использование нанокристаллов размером от 2 до 10 нанометров. Разница в размерах не случайна, т. к. именно в этом и кроется вся хитрость. При подаче на них напряжения, они начинают излучать свет, причем с определенной длиной волны (т. е. определенного цвета), которая зависит от размеров этих кристаллов. Цвет также зависит от материала, из которых изготовлены нанокристаллы:

  • Красный цвет – размер 10 нм, сплав кадмия, цинка и селена.
  • Зеленый цвет – размер 6 нм, сплав кадмия и селена.
  • Синий цвет – размер 3 нм, соединение цинка и серы.

В качестве подсветки используются синие светодиоды, а квантовые точки, отвечающие за зеленый и красный цвет, наносятся на подложку, причем сами эти точки никак не упорядочены. Они просто смешаны друг с другом. Попадающий на них синий свет от светодиода заставляет их светиться с определенной длиной волны, формируя цвет.

Эта технология позволяет обойтись без установки светофильтров, т. к. уже заранее получен нужный цвет. Тем самым улучшаются яркость и контрастность, т. к. удается избавиться от одного из слоев, из которых состоит экран.

В отличие от OLED, глубина черного немного ниже. Стоимость таких экранов пока что высока.

Сравнение матриц, выполненных по разным технологиям

В таблице краткое сравнение описанных типов матриц, из которого может быть понятно, в чем сильны, а в чем проигрывают те или иные типы экранов.

Тип матрицыTNIPSMVA/PVAOLEDQD
Время откликаНизкоеСреднееСреднееОчень низкоеСреднее
Углы обзораМалыеХорошиеСредниеОтличныеОтличные
ЦветопередачаНа низком уровнеХорошаяХорошая, чуть хуже, чем у IPSОтличнаяОтличная
КонтрастностьСредняяХорошаяХорошаяОтличнаяОтличная
Глубина черногоНизкаяХорошая-отличнаяОтличнаяОтличнаяЧуть хуже, чем у OLED
СтоимостьНизкаяСредняя-высокаяСредняяВысокаяВысокая

Заключение.

Типы матриц монитора – какие выбрать?

Владельцы ноутбуков не избалованы выбором, в большинстве случаев используются либо TN, либо IPS экраны. За редким исключением каких-либо дорогих, статусных девайсов, где применяются более дорогие типы матриц.

Разве что можно выбрать между средними по качеству дисплеями «на каждый день» и более качественными, которые и для офиса подойдут, и качественно отредактировать фотографии позволят.

Пользователи обычных мониторов могут выбрать все, что душе может быть угодно, а финансами позволено. Для экономии, если речь идет об играх или офисной работе, вполне сгодится монитор с TN экраном.

Универсальным решением является монитор с IPS матрицей, или, как вариант, MVA. Широкие углы обзора, черный цвет, больше похожий на действительно черный, отличная цветопередача вам обеспечены. Вопрос только в стоимости и большем, чем у TN, времени отклика. Впрочем, игровые мониторы на таких матрицах показывают себя отлично, и если цели сэкономить, во что бы то ни стало, нет, то, определенно, стоит рассмотреть такой вариант.

Ну а у профессионалов вообще, фактически, альтернатив нет. Выбор между просто IPS и опять-таки IPS, но с каким-либо дополнением — IPS-Pro, H-IPS и т. п.

Перспективные варианты пока что на рынке представлены слабо, но, если так уж хочется иметь что-то особенное, то почему нет?

Об остальных параметрах мониторов читайте в другом материале.

какая лучше? О чем мы часто забываем при выборе

Хороший дисплей — это и удовольствие от работы и геймплея, и здоровье глаз. Выбирая монитор для ПК или ноутбука, мы больше интересуемся диагональю и разрешением, и часто не хотим вникать в такую важную вещь, как тип матрицы. В этом отчасти виноваты сами производители: нагородили такую гору терминологии, что голову потеряешь. CHIP разобрался в ней за вас. В этой статье постараемся объяснить все с примерами, чтобы вы точно смогли понять, какая матрица лучше для монитора.

Типы матриц мониторов: какая лучше?

Для начала давайте сразу запомним: сейчас существует две технологии изготовления дисплеев, которые применяются в мониторах, ноутбуках, смартфонах и телевизорах. Это LCD — жидкокристаллический дисплей (ЖК) и LED — светодиодный дисплей.

Первая технология более старая, дешевая и распространенная, вторая — более новая, дорогая и инновационная. В мониторах, как правило, применяется технология LCD. LED более ориентирована на изготовление смартфонов и телевизоров.

Поскольку мы собираемся узнавать, какой тип матриц лучше для монитора, разберемся в типах матриц, которые устанавливаются в современные LCD-дисплеи. По большому счету, их всего три, у каждого есть свои достоинства и недостатки, и подойдут они разным категориям пользователей.

TN

Самый старый тип жидкокристаллической матрицы — Twisted Nematic. Состоит из жидких кристаллов, при приложении электрического поля закручивающихся по спирали. Приставка Film означает дополнительное пленочное покрытие, позволяющее увеличить угол обзора.

В настоящий момент все матрицы этого типа изготавливаются по технологии TN + Film. Так что если в описании монитора стоит просто TN, пленка там все равно есть, и угол обзора увеличен.

Так выглядит изображение на TN-дисплее при разных углах обзора.

Преимущества

самая низкая цена
самый быстрый отклик на действия пользователя

Недостатки

небольшой угол обзора (от 90 до 150°)
сильное искажение цветов при повороте

Кому подойдет?

Экономным покупателям, склонным выбирать устройства бюджетного сегмента, и, как ни странно, геймерам. Особенно любителям экшенов и шутеров, где требуется хороший отклик дисплея — TN-матрицу в этом плане пока никто не обогнал.

CHIP рекомендует

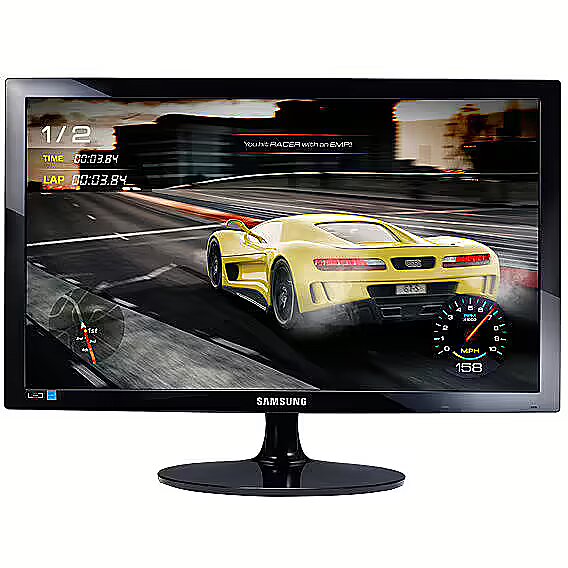

Монитор Samsung S24D300H с матрицей TN имеет диагональ 24 дюйма и разрешение Full HD (1920×1080) c соотношением сторон 16:9. Может подключаться как по VGA, так и по HDMI. Покупатели отмечают хорошее качество сборки и неплохую цветопередачу для TN-матрицы (яркость 250 кд/м2, контрастность — 1000:1). Время отклика монитора составляет всего 2 мс.

IPS

Альтернативный тип матрицы, разработанный с целью побороть недостатки TN, в частности — искажение цветов при повороте. Полное название — In-plane Switching. Жидкие кристаллы в матрице при приложении электрического поля поворачиваются параллельно друг другу в одной плоскости.

Вариация PLS (Plane-to-line Switching) была разработана Samsung и для обычного человека ничем не отличается от IPS, кроме цены — она немного подешевле. Другие модификации — AH-IPS, E-IPS — вообще принципиально не различаются с точки зрения пользователя.

На дисплее с матрицей IPS при разных углах обзора цвет не искажается.

Преимущества

лучшая цветопередача (полный спектр RGB)
отсутствие искажений при разных углах обзора

Недостатки

более высокая цена
самое низкое время отклика на действия пользователя

Кому подойдет?

Любителям варианта «все включено»: на таком мониторе и работать удобно, и кино смотреть, и с графикой поработать. И неспешно поиграть — тоже можно. Это средний ценовой вариант.

CHIP рекомендует

Монитор LG 25UM58 с матрицей IPS и диагональю больше на дюйм (25″) предлагает более высокое разрешение — 2560×1080 при соотношении сторон 21:9, на что намекает его горизонтально вытянутая форма. Он подключается к ПК по HDMI и дает аналогичную цветопередачу (яркость 250 кд/м2 и контрастность 1000:1), но имеет более медленное время отклика — 5 мс.

VA

Cозданы как альтернатива матрице IPS с целью повысить время отклика — правда, это не сильно удалось. VA означает Vertical Alignment. Жидкие кристаллы в такой матрице под воздействием электричества выравниваются по горизонтали.

У VA масса модификаций — MVA, PVA — которые различаются лишь конструктивно, так что купить можно любой. Разве что на мониторе с матрицей VA вы увидите более глубокий черный цвет. Кроме того, мониторы с VA-матрицей часто делают изогнутыми — чем это хорошо и зачем это нужно, можно подробнее почитать здесь.

Матрица VA не пропускает фоновую подсветку при повороте, что позволяет посмотреть на изображение на мониторе, как на картину под разными углами — без лишнего света.

Преимущества

более естественное изображение
возможность создания изогнутой конструкции

Недостатки

время отклика аналогично IPS
самый высокий ценовой диапазон

Кому подойдет?

Дизайнерам и полиграфистам, которым нужно видеть графику в аналоге естественного освещения без лишней подсветки. Изогнутые версии подойдут геймерам, которые хотят испытать эффект более глубокого погружения в игровое окружение.

CHIP рекомендует

Еще один монитор Samsung C24F390FHI с матрицей VA изогнутого типа. При диагонали 23,5 дюйма он дает разрешение 1920×1080 (Full HD) c соотношением сторон 16:9. Подключение может осуществляться по VGA или HDMI. Монитор имеет хорошую яркость (250 кд/м2) и высочайшую контрастность контрастность (3000:1). А вот время отклика в 4 мс мало отличает его от моделей IPS.

Так какую матрицу выбрать для монитора?

Зависит от того, каков ваш бюджет и для каких целей вы собираетесь использовать монитор. Универсальный выбор — IPS или любая его модификация, и мы рекомендуем брать его в первую очередь.

Читайте также:

Фото: Reddit, Wikimedia Commons, Flickr

типы мониторов, типы матриц мониторов, соотношение сторон, разрешение экрана, FPS и HZ


Для каждого владельца персонального компьютера наступает день, когда встает вопрос: как выбрать монитор для компьютера?
Причиной может служить выбор и покупка первого монитора, желание заменить нынешний на более современный, соответствующий новым стандартам или потребностям.

С каждым годом технологический прогресс, устремляется дальше, предоставляя больше возможностей.
Человеку, который не следит за подобной тематикой достаточно сложно разобратьсяи выбрать продукт, соответствующий требованиям и ожиданиям.

В этой статье мы постараемся найти ответы на вопросы, которые появляются при выборе монитора. Разберемся с главными и второстепенными характеристиками, параметрами, их влиянием на качество конечного продукта.

Типы мониторов

Начнем с рассмотрения основных типов мониторов, чтобы узнать какие технологии производства актуальны и используются сегодня.

ЭЛТ


Самая первая из всех рассматриваем технологий. Построена на использовании электрон лучевых трубок сокращенно ЭЛТ или CRT Cathode Ray Tubе.
Технология первоначально была разработана немецким ученым для осциллографа.
В дальнейшем использовалась в телевизорах, мониторах основанных на кинескопе примерно до 1990х годов.
Более подробно рассматривать в этой статье небудем, так как подобные мониторы более не продаются.

LCD (ЖК)

LCD или ЖК — Жидкокристаллический дисплей. Свое наименование жидкокристаллический тип получил от химических веществ находящихсяв жидком состоянии, обладающих некоторыми свойствами кристаллических тел,способных к принятию форм.
Являются основой для любого LCD (ЖК) дисплея, монитора.

Первые модели были монохромными (черно-белыми), впервые применялись в измерительных приборах, часах. Прогресс начался сприходом первых ноутбуков. Сперва были черно-белые пассивные матрицы, современем появились одноцветные. Вслед за ними с поддержкой нескольких цветов имногоцветные, но все еще пассивного типа.
Недостаток пассивного типа заключается в неспособности отображения движущихся объектов. При любом движении изображение превращается в одно сплошное пятно «кляксу», что делает сферу применения весьма ограниченной и не позволяет использовать для полноценного создания дисплеев.

Дальнейшие развитие технологии привело к появлению активного типа — TFT (Thin Film Transistor или тонкоплёночный транзистор) вкотором каждым пикселем управляет отдельный транзистор, что позволяет достаточно быстро реагировать на смену изображения. Следовательно, избежать предыдущей проблемы.

Активный тип является самым распространенным ииспользуемым для производства матриц на сегодняшний день.

LED


LED (light-emitting diode или излучающий свет диод). LED мониторы полностью состоят из отдельных светодиодов. Каждый изкоторых является отдельным пикселем, отображающим один или несколько цветов.
Светодиоды – самостоятельные источники излучения света, что позволяет получить максимально яркое и контрастное изображение.
Самый основной недостаток заключается в их большом размере из-за чего на данный момент становится не возможным создать матрицу на их основе, которая могла бы приблизиться или сравняться с ЖК по размеру одного пикселя.

Основное применение LED мониторы нашли в наружной рекламе в виде огромных экранов.
Для которых размер светодиодов не так важен, так как они достаточно далеко устанавливаются, из-за чего изображение выглядит хорошо видимым, а шрифтчитаемым. Такой подход помогает добиться не только низкого энергопотребления,но и лучшей ремонтопригодности, так как большие щиты, экраны собираются изболее маленьких панелей, как конструктор.

Словосочетание LED монитор или телевизор, означает,что светодиоды используются в качестве подсветки ЖК матрицы, взамен стандартных ламп.

OLED

OLED сокращение от organic light-emitting diode или органический диод излучающий свет – полупроводниковое устройство, полностью созданное из органических соединений. Проще говоря «органический светодиод».

Является дальнейшим развитием светодиодной подсветки.
Простыми словами, основным отличием служит использование крошечных органических устройств — светодиодов, отличии располагаются позади матрицы.

Попробую объяснить наглядно. Для показа изображенияне всегда требуется использовать все «лампочки» для подсветки, иногда их нужно выключить. Например для большей реалистичности черного цвета. Так вот, если отключить часть на простой или led подсветке, то все равно часть света просочится через подложку и попадет на зоны, где требуется ее выключить.

Происходит это из-за того, что в led подсветке светодиод «лампочка» подсвечивает не один пиксель, а группу «участок».
В oled светодиоды «лампочки» уменьшены до микроскопических размеров инаходятся внутри каждого пикселя, что позволяет точечно их отключать, а следовательно лишний свет не попадет на ненужные участки, максимальный контрастстанет больше, яркость будет однородной.

Итог

Из всего выше сказанного можно сделать вывод, чтоЭЛТ (CRT) технология давно устарела и более не актуальна, а единственная используемая технология производства на сегодняшний день для мониторов идисплеев — TFT LCD (активный тип ЖК), с разными видами подсветки.

Рассмотрев и изучив различия так же можно сделать вывод, что предпочтительней что бы вместо «простых лампочек» использовалась светодиоды, то есть LED подсветка, а еще лучше OLED.

Разновидности LED подсветки

На сегодняшний день существует несколько, наиболееосновных разновидностей подсветки

  • WLED, White LED – для подсветки используются светодиоды белого, холодногоцвета, свечения.
  • GB LED сокращение от Green Blue – Используется комбинация из синего и зеленого.
  • RGB LED сокращение от Red Green Blue – Используется комбинация из светодиодов трех цветов красного, зеленого, синего, что позволяет добиться лучшей цветопередачи, контраста, яркости, изменять параметры только в определенных местах экрана. Существенный минус — самая высокая цена производства.
  • Edge WLED – Позволяет уменьшить толщину монитора до считанных сантиметров. Минусы не самый хороший охват цветового спектра, то есть не может предоставить большое количество полу оттенков, оттенков в сравнении с другими.

Типы матриц мониторов


Как было выяснено в основе всех современных дисплеев для мониторов, ноутбуков, мобильных устройств используется ЖК матрица активного типа, то есть LCD TFT. Обладающая различными варианты подсветки вследствие чего выпускаются мониторы со следующими обозначениями: LCD – (подсветка осуществляется лампами), LED (светодиодами), OLED (органическими светодиодами).LCD (ЖК) обозначает, как тип матрицы, так и стандартный, первый способ подсветки.
Далее рассмотрим типы распространенных активных матриц.

TN (Twisted Nematic)

Первым делом рассмотрим TN, так как это самая первая и старая технология. Главным плюсом является небольшая стоимость в силу своих лет, более быстрое время отклика, что и оставляет ее актуальной.
Современные TN матрицы выпускаются по более новой технологии называемой TN+Film.
Отличие которой заключается в использовании дополнительного слоя, который позволяет увеличить углы обзора. Производители зачастую не приписывают Film, а обозначают, как просто TN.

К основным недостаткам обеих технологий относят.
Самую худшую цветопередачу в отличии от остальных.
Самые малые углы обзора даже в сочетании с дополнительным слоем Film.(Изображение сильно зависит от угла под которым смотреть. Искажается картинка ицвета.)
Достаточно большую вероятность возникновения бракованных «битых» пикселей(постоянно светящихся точек обчно белого, либо иного цвета.)

IPS (In Plane Switching) — Hitachi и NEC

Методика разработанная  Hitachi и  NEC в1996 году. Основной задачей являлось найти решение недостаткам TN. Помимо решения главной задачи, компаниям удалось значительно улучшить некоторые характеристики, а именно увеличить углы обзора, цветопередачу с 6 бит до 8 наканал, добиться более насыщенного черного цвета, контраста. Но не обошлось ибез минуса, а именно возросшего времени отклика. Насколько оно важно узнаем позже. Порой лучше пожертвовать им, чем качеством изображения.

S-IPS — NEC и LG Display

Улучшенный вариант IPS.  Уменьшено сокращен отклик, улучшена контрастность, яркость. Разработана в 1998 году.

AS-IPS (Advanced Super-IPS)

Улучшение S-IPS. Увеличена максимально доступный контраст. 2002 год.

H-IPS — LG Display

Обладает более равномерной подсветкой, большей контрастностью в отличии от S-IPS, 2007 год.

U(Ultra) H-IPS — LG Display

Улучшение предыдущей модели, модификации.

e-IPS (Enhanced IPS) 2009 -LG Display

Продолжение развития H-IPS. Улучшены углы обзора,уменьшен отклик до 5мс, снижено энергопотребление.

S-IPS II (LG Display)

Обладает всеми свойствами e-IPS. Уменьшен эффектзасветки. Считается отдельным направлением от H-IPS.

TFT P-IPS (Professional) 2010 (NEC)

Относится к H-IPS. Предназначена дляпрофессионалов, обеспечивает наилучшую глубину в 30 бит, предоставляя более миллиарда цветов и увеличенный охват.

AH-IPS (Advanced High Performance IPS) 2011 (LG Display)

Улучшена цветопередача, яркость, контраст плотность пикселей на дюйм (PPI), улучшена энергоэффективность.

PLS — (Plane To Line Switching) — Samsung

Разработка компании Samsung. 2010 год.
PLS позволяет более плотно размещать пиксели, обладает более хорошей пропускаемостью света, яркостью и менее затратным производством.

Минус заключается в небольшой контрастности,ограниченности цветового охвата (не более sRGB). По сравнению с IPS матрицами,но это не значит, что технология плоха.

e — PLS (Samsung)

В отличии от PLS, используется реже своего предшественника.

*VA — Vertical Alignment,  ASV

Разработка Fujitsu. Обладает свойствами, как TN иIPS. 1996 год.
Преимущество — более хороший черный цвет, время отклика схоже с TN Недостатки унаследованы от TN+Film.

Современный модели улучшены относительно первых вариантов, но все еще уступаютсвоим аналогам.

Итог

Перечислять IPS матрицы с их различиями можно продолжать бесконечно, самое главное, что нужно знать – TN устаревает, конструктивных изменений не наблюдается, особого смысла ее рассматривать нет, а IPS с каждым годом, модификацией становится все лучше.

Входной уровень стоимости TN и IPS практическисравнялся.
Как было выяснено, IPS более современный и предпочтительный вид матрицы на сегодняшний день. Имея довольно обширное количество модификаций, созданных разными производителями, сохраняет основные достоинства перед TN, либо VA.

Лучший способ узнать насколько нова модификация, посмотреть на год начала производства, выпуска монитора, чем он новее, тем скорее всего более новая технология используется.

Если был выбран IPS тип матрицы, то в характеристиках должно присутствовать обозначение TFT IPS или просто IPS.

Диагональ | соотношение сторон | разрешение


Диагональ, соотношение сторон, разрешение – три взаимосвязанных параметра, которые влияют друг на друга.

Диагональ монитора

Минимальной диагональю для монитора персонального компьютера обычно являются 17” дюймов, для ноутбуков от 10 до 13.
Максимальная составляет до 46” для пк (в некоторых случаях и более), а для ноутбуков от 17 до 20.

Соотношение сторон экрана

От выбора соотношения сторон «формата» будет завесить максимально доступная диагональ. Разберемся с распространенными форматами. Они определяют каким будет монитор широкоформатным (прямоугольным) или не широкоформатным, стандартным, то есть квадратным.

Широкоформатными считаются мониторы обладающие соотношением сторон 16:9 (является самым распространенным начиная с 2009 года),16:10 или новым 21:9. К простым, не широкоформатным, квадратным относятся соотношения 4:3 и 5:4. Если был выбран квадратный формат, то доступная диагональ начинается от 17, а заканчивается 21 дюймом.
Если прямоугольный, то от 18,5 до 42,5. (Если учитывать модели, которые находятся в продаже на сегодняшний день. 2016 год).

Каждый формат имеет свои положительные стороны инедостатки, которые проявляются в зависимости от специфики использования.

Широкоформатные мониторы 16:9, 16:10 самые распространенные, так как они хорошо подходят для просмотра фильмов, видео игр,работы с несколькими документами одновременно, вмещая большее количество информации, нежели их квадратные собратья. Все современные фильмы и видеоигры,сделаны под широкий формат.

Квадратные 4:3, 5:4 менее популярны на сегодняшний день, так как уже было выяснено, что большинство фильмов, игр сделаны под более новый стандарт. Из-за этого их популярность уменьшается «падает» с каждым годом все больше, во многих моделях до сих пор используется не самая лучшая, устаревшая TN матрица.

Различия в стоимости между самым недорогим квадратным и широкоформатным порой может оказаться минимальным, незначительным.

Разрешение экрана

Разрешение экрана обладает одной из ключевых ролей, после выбора двух предыдущих параметров.

Если выбрать монитор большого размера, но с низким разрешением, то изображение будет сильно увеличенным. Проще говоря ярлыки нарабочем столе и программы будут очень большого размера, из-за чего да же насамых больших и широких диагоналях не получится разместить два и более текстовых документа или браузера рядом, так как плотность пикселей на дюйм (ppi) будет слишком низкой. Помимо этого при столь большом увеличении объектов ухудшается четкость, порой настолько, что текст становится невозможно прочитать.

Далее наглядно, с примерами разберем случаи. В качестве примера возьмем главную страницу нашего сайта, которая изначально сделана под ширину в 900px (пикселей), посмотрим сколько раз ее удастся уместить на мониторе диагональю 27 дюймов с разрешением 2560X1440px.




Как можно видеть по картинке почти 3 раза. (Для большей наглядности был обрезан интерфейс операционной системы, но только снизу, так что это не повлияет на результаты измерений. )


А теперь имитируем ситуацию, когда размер дисплея тот же, а разрешение намного ниже. Выставим столь популярное 1920X1080 (FULL HD) и посмотрим на результат.

Помимо того, что произошли потери по ширине ивысоте, так еще и ухудшили четкость. На картинках выше потеря четкости незаметна, так как делался скриншот, то есть снимок программными средствами. Если сделать фото с расстояния примерно в 60-70см (фото ниже), то ситуация станет более понятной. Из-за мерцания монитора на фото появились несильные разводы и произошла небольшая потеря резкости, но и без этого становится ясным общая закономерность. Для подробного изучения нажмите на картинку.



Существует один достаточно простой способ, который сможет попробовать практически каждый и убедиться со сказанным в данной статье. Для этого нужно зайти в настройки разрешения и понизить его в два или более раза от максимально доступного. Благодаря этому станет возможным увидеть, что происходит, когда разрешение монитора мало для выбранной диагонали.

Как правило, производители обычно находят грань при которой текст остается достаточно читабельным, а изображение хорошо видимым, но это не означает, что такой вариант подойдет именно вам. Возможно вам захочется иметь чуть большую плотность пикселей по ряду причин.

Разберемся какое примерно минимальное разрешение требуется для разных диагоналей.
По состоянию на 2016 год самыми популярные разрешения 1920X1080 (FullHD) и 1366X768 (HD). Статистика учитывает как компьютеры, планшеты, смартфоны, так иподобные им устройства. Помимо этого следует учитывать, что нестандартные,такие как 1920X1200 с большой вероятностью не займут никакого места, а попадут в раздел остальные, так как не являются стандартными. Из чего можно сделать предположение, что высокое разрешение все больше набирает популярность, чем низкое.

  • Для мониторов от 20 до 24 дюймов или от 55 до 60 см вполне хватит FullHD, то есть 1920X1080.
  • От 25 до 30 или от 64 до 77 см WQXGA (WQHD) (QHD) — 2560 x 1440.
  • От 30 до 34 или от 77 до 87 см WQXGA (WQHD) (QHD),а лучше 4K (UHD) — 3840 x 2160
    Более 34 — 4K (UHD).


Все приведенные выше параметры, размеры, соотношения диагонали и разрешения – являются примерными!

FullHD постепенно, устаревает на смену ему приходит 4K (UHD). Если монитор приобретается для игр в 4K, то в таком случае может нехватить вычислительных мощностей одной видеокарты.

Итог

Диагональ, соотношение сторон. Два взаимно связанных параметра. Выбор которых бесполезен без учета разрешения. Можно купить самый большой монитор, но если разрешение окажется низким, то весь смысл теряется. Для чего будет нужен большой размер, если он не сможет предоставить больший объем информации, чем его более меньший аналог. Да еще и с более плохими показателями четкости, резкости. Добавляя тем самым дополнительную нагрузку для глаз пользователя.

Максимальная частота обновления экрана Гц (Hz) и частота кадров в секунду FPS


Многие не понаслышке знают, что все фильмы, игры, и вообще любое не статичное изображение обладает определенной частотой кадров. Но знаете ли вы, чем отличается частота кадров в секунду (FPS) от частоты обновления экрана (Hz -Гц)?]

FPS (Frames per Second или количество кадров всекунду) – отображает количество кадров используемых в одной секунде видеоматериала.Применимо как к кинематографии, так и к видео играм.

В кино количество кадров фиксированно и не меняетсяна протяжении всего фильма за редким исключением.

В играх все наоборот, фиксированная частота кадров невозможна из-за технических особенностей, существуют лишь приделы. Более подробно можно ознакомиться в нашей статье Сколько кадров в секунду видит человеческий глаз в кино и играх, в разделе В чем отличие между fps в играх и кадрами в кино. (после нажатия статья откроется в новой вкладке).

Теперь пришло время разобраться с Герцами.
Количество герц (Гц) отображает число кадров, которое физически может показать экран за определенный промежуток времени – секунду. Главное отличие FPS от Гц заключается в том, что количество FPS, которое человек способен увидеть зависитв первую очередь от индивидуальных особенностей (биологически), от количества Герц (физически). Из этого следует, что количество кадров в фильме, игре может быть от 24 до 200 и более, но если количество герц, которое поддерживает монитор, дисплей, телевизор будет равно 60, то больше 60 FPS увидеть будет невозможно. Да, счетчик будет показывать 200 FPS, а монитор поддерживает всего 60гц, следовательно, разница между 60 и 200 FPS будет незаметна. Поэтому для того, что бы видеть больше 60 кадров, потребуется монитор с поддержкой 144Гц, так как стандартные имеют значение не более 60. Столь большая кадровая частота например используется для подавления эффекта мерцания и не только.

Время отклика

Параметр применяется к мониторам сделанным по ЖК процессу. В котором управление пикселями осуществляется сигналом. После подачи сигнала, пикселю требуется время, впоследствии он начинает  светиться или наоборот темнеть. Считается, чем короче время отклика, тем более качественно монитор способен воспроизводить подвижное изображение.

Современные мониторы имеют время отклика от 1 до 8 миллисекунд (мс).
Насколько важен этот параметр и так ли велика разница между 1 и 2 или 5 и 8 мс?
В 1 секунде содержится 1000 миллисекунд или наоборот в 1мс равна 0.001 секунды.

Способен ли человек заметить столь быстрые изменения?
Ведь заявленная производителем «скорость», как правило, указывает суммарное время требуемое для перехода пикселя от черного к белому и наоборот. Вследствие чего не учитываются биологические факторы, такие как:

  • Скорость обработки света сетчаткой глаза.

  • Скорость нервного импульса.

  • Скорость анализа мозгом полученных нервных импульсов.


Да, наш глаз с помощью мозга способен достаточно быстро обрабатывать информацию, но какова эта скорость, достаточно ли ее?

Инерционность сетчатки глаза сохраняет увиденный кадр примерно в течении 10мс. То есть к моменту появления следующего кадра в памяти остаются очертания, отпечаток предыдущего кадра. Таким образом происходит каждая последующая смена кадров. Следовательно, разница между временем отклика в 1 или 2 мс особо ничего не меняет, а вот задержка в 8мс очень близка к 10мс, поэтому лучше что бы она не превышала 5мс. Это позволит добиться немного большего комфорта и улучшить динамический эффект (эффект движения), сделать его более резким, четким, плавным.

Вернемся немного назад, а именно к переходу пикселей от черного к белому. Как было сказано из их суммарного времени высчитывается время отклика. Но изображение не всегда бывает только черно-белым, обычно по большей части оно цветное. Так вот нет никаких гарантий, что при переходе от черного к серому или иному цвету затраченное время останется прежним.
Производители не врут, они всего лишь действуют в рамках принятых стандартов.

Итог

Из всего сказанного можно сделать вывод, что время отклика более 10мс будет даже очень заметным, равное 8 возможно, а 5 и менее практически невозможным. Единственное, чем полезны более маленькие значения –это улучшенным и более комфортным восприятием.

Яркость кд/м2

Яркость измеряется канделах на квадратный метр (кд/м2).
Кандела — единица обозначающая силу света исходящую от источника.
Большинство моделей обладают значением в пределах 250-300 кд/м2.
Высокая яркость важна в очень освещенных помещениях, так как если яркость будет недостаточной, то изображение будет плохо видно из-за воздействия источников внешнего света.

Контрастность

Контрастность — отношение максимальной яркости белого к минимальной яркости черного. Отражает способность к передаче оттенков, полутонов у жк технологии. Значение 500:1 – 600:1 считается хорошим, 800:1, 1000 и более очень хорошим.

Заявленная и реальная контрастность будет отличаться, так как реальная напрямую зависит от условий освещенности помещения, улицы.

Матовый Глянцевый Антибликовый

Матовое или анти бликовое покрытие рассеивает свет, который падает на экран.
Глянцевое покрытие, как зеркало отражает лучи света, тем самым изображение выглядит более контрастным, ярким, чем при матовом. Но у него есть один существенный минус. Если источник света будет находиться за спиной пользователя, например окно в которое будут попадать солнечные лучи, то все они будут отражаться вам в глаза, что сделает работу за таким монитором некомфортной или невозможной.

Типы матриц мониторов

Дисплеи всех современных устройств работают в большинстве своем на двух типах матриц: LCD (ЖК) или LED, которые в свою очередь имеют разновидности. Статья, подготовленная специалистами нашего интернет-магазина, позволит более подробно разобраться, какие виды матриц мониторов существуют, ознакомиться с подтипами, узнать их преимущества и недостатки.

LCD (Liquid Crystal Display) матрицы

LCD, или ЖК — это мониторы, матрицы которых функционируют за счет свойства жидких кристаллов моделировать соответствующим образом свет, источниками которого являются подсветка или отражатели.

Жидкокристаллические матрицы бывают пассивные и активные. Первые использовались до середины 90-х годов в разных типах и классах ноутбуков. Пиксели в них поддерживали свое состояние пассивно. Активные (TFT LCD) — это современный вариант матриц, каждый пиксель которой управляется отдельным транзистором и конденсатором. Далее более подробно рассмотрим разновидности пассивных и активных дисплеев.

TFT (Thin-film Transistor) LCD

TFТ LCD монитор – это дисплей, работающий на жидких кристаллах с активной матрицей, которая управляется тонкопленочными транзисторами. Состоит он из:

  • пластиковой матрицы с прослойкой из жидких кристаллов;
  • соединительных проводов;
  • источника света;
  • пластикового корпуса с рамкой из металла, что придает ему жесткости.

Сам пиксель ЖК дисплея состоит из:

  • двух прозрачных электродов;
  • молекулярной прослойки между ними;
  • двух поляризаторов с перпендикулярными друг другу плоскостями поляризации.

Принцип работы LCD дисплея основан на способности жидких кристаллов изменять свое положение под воздействием электромагнитного поля. При изменении положения, у молекул жидких кристаллов меняются и их оптические свойства, что позволяет им пропускать только определенный спектр излучения, оставаясь непрозрачными для остальных его лучей. Получается, что воздействуя на электромагнитное поле, можно влиять на поляризацию света, благодаря чему TFT LCD монитор отображает определенный цвет.

К преимуществам TFT матрицы можно отнести:

  • отсутствие мерцания;
  • высокую четкость изображения;
  • улучшенную цветопередачу;
  • большой срок службы.

При этом, данная технология имеет также и ряд недостатков:

  • неравномерность подсветки матрицы;
  • более низкая скорость смены изображения по сравнению с плазмой;
  • чувствительность матрицы к механическим повреждениям;
  • маленький диапазон рабочих температур;
  • встречаются дефектные пиксели.

Существует несколько типов матриц данной технологии. Остановимся на каждом из них более подробно.

IPS (In-Plane Switching) или SFT (Super Fine TFT)

IPS-матрица (In-Plane Switching) в дословном переводе – «переключение внутри плоскостей». Такие матрицы изначально использовались в профессиональных мониторах, потом в телефонах, где достаточно важно было иметь хорошие углы обзора. Сейчас IPS-матрицы обладают достаточно привлекательной ценой, что позволяет приобрести такой монитор даже для бюджетного компьютера.

Жидкие кристаллы в матрицах такого типа расположены вдоль плоскости экрана. Так как плоскости поляризаторов перпендикулярны друг другу, то свет, проходя через первый фильтр поляризуется в одной из плоскостей и задерживается другим фильтром, благодаря чему получается насыщенный черный цвет. Битые пиксели в матрицах такого типа выглядят как черные точки, а не белые, как в TN-матрицах.

Под воздействием электромагнитного поля, все жидкие кристаллы поворачиваются вдоль плоскости экрана одновременно, что существенно увеличивает угол обзора – до 178 градусов. Но из-за этого также возникает и один из недостатков матриц такого типа – довольно большое время отклика по сравнению с TN-матрицами. Из преимуществ можно выделить также отличную цветопередачу, однако контрастность при этом хуже, чем у некоторых представителей VA-матриц.

Такие матрицы также имеют большее энергопотребление за счет расположения электродов только с одной стороны и использования более мощных ламп, чем в матрицах TN-типа.

Рассмотрим различные разновидности IPS-матриц.

S-IPS (Super IPS)

Данный вариант матрицы был разработан в 1998 году для уменьшения время отклика, что позволило значительно приблизить его к параметру TN-матрицы. Это поколение также отличалось от предыдущего улучшенной контрастностью. Такие матрицы уже давно сняты с производства и в продаже их нет.

AS-IPS (Advanced Super IPS)

Эта разновидность появилась в 2002 году. Создавалось это поколение с целью повышения контрастности и увеличения прозрачности панелей матрицы S-IPS, что приблизило эти параметры к характеристикам S-PVA-матрицы.

H-IPS (Horizontal IPS)

Такой вариант появился в 2007 году и отличался от предыдущих структурой пикселей – увеличилась плотность размещения. Это помогло добиться еще большей контрастности экрана и однородности изображения. При этом углы обзора стали немного меньше. Такой тип матрицы тоже уже давно снят с производства.

H-IPS A-TW (Horizontal IPS with Advanced True White Polarizer)

Эта разновидность IPS-матрицы была разработана компанией LG. В предыдущий тип матрицы добавили цветовой фильтр TW – «True White» (в переводе «Настоящий белый»), что позволило значительно улучшить белый цвет. А использование технологии Advanced True Wide Polarizer убирало засветы при больших углах обзора, так называемый «Glow-effect», а также увеличивало их. Такой вариант матрицы используется для профессиональных дисплеев.

UH-IPS (Ultra Horizontal IPS)

Данный тип представляет собой улучшенную версию H-IPS-матрицы. Увеличение размера разделительной полосы между субпикселями позволило увеличить светопроницаемость на 18 процентов. Такой тип матрицы на сегодняшний день также не выпускается.

E-IPS (Enhanced IPS)

Благодаря увеличению светопроницаемости стало возможным использовать в матрицах такого типа более дешевые лампы подсветки. А это в свою очередь позволило снизить энергопотребление, а значит и себестоимость мониторов. Помимо этого были улучшены углы обзора и снижено время отклика до 5 мс. Такие матрицы обычно используются в 24 дюймовых мониторах.

P-IPS (Professional IPS)

Появление такого типа матриц в 2010 году охарактеризовалось замечательной цветопередачей – 1024, а не 256 как в матрицах других видов, и глубиной цвета до 30 бит. Это очень дорогая и довольно редкая разновидность матрицы, используется часто в профессиональной технике. Как правило, мониторы с таким типом приобретают для работы с фото и видео.

AH-IPS (Advanced High Performance IPS)

Наиболее продаваемый на данный момент тип матрицы. Он отличается небольшим временем отклика – до 5-6 мс, наибольшими углами обзора, низким энергопотреблением, повышенной контрастностью, улучшенной цветопередачей и высокой яркостью.

AFFS (Advanced Fringe Field Switching)

Такой тип матрицы часто называют S-IPS Pro. Его разработала компания BOE Hydis в 2003 году. Благодаря данной технологии удалось значительно улучшить цветопередачу, повысить яркость и увеличить углы обзора. С таким типом матрицы выпускаются дисплеи Hitachi, а также некоторые модели планшетов и ноутбуков.

TN (Twisted Nematic)

Одним из самых старых типов матриц считается TN. Но вряд ли кто-то найдет ее в продаже. На данный момент на рынке можно найти лишь улучшенную модификацию такой матрицы TN+Film.

Преимуществами такого типа являются низкая стоимость и быстродействие. Мониторы с матрицей TN отличаются очень низким временем отклика – до 1 мс, и малым временем задержки. А это очень существенно для игрового рынка.

Электроды TN-матрицы, которые контактируют с жидкими кристаллами, покрыты микроскопическими параллельными бороздками. Бороздки двух пластин расположены перпендикулярно. При отсутствии напряжения молекулы кристаллов образуют спираль, разворачивая при этом поляризационную плоскость так, что свет проходит через наружный фильтр. А при подаче напряжения они начинают вращаться, благодаря чему изменяется и интенсивность проницаемого света. В некоторых случаях второй фильтр может полностью поглотить пропускаемый свет. Это возможно при воздействии на электроды определенного напряжения, при котором поляризационная плоскость не изменит положения. Именно тот факт, что кристаллы вращаются не одновременно, а частично и позволил добиться быстродействия технологии.

В связи с тем, что свет проникает в матрицу при отсутствии напряжения, битые пиксели в таком варианте будут выглядеть как светящаяся белая точка.

К недостаткам такой технологии можно отнести:

  • маленькие углы обзора;
  • невысокая контрастность;
  • посредственная цветопередача;
  • неглубокий черный цвет.

Существует несколько модификаций данного вида матриц. Рассмотрим их более подробно.

TN+Film

Данная разновидность характеризуется увеличенными горизонтальными углами обзора – 130-150 градусов, но вертикальные при этом остались без изменений.

STN (Super TN) и Double STN

Технология STN была создана в первую очередь для того, чтобы преодолеть проблему сложности увеличения уровня мультиплексирования TN-матрицы. Бороздки на первом и последнем кристалле в этом случае расположены не под 90 градусов, как в TN, а под углом 200 градусов. Это позволяет добиться лучшей контрастности при больших экранах.

Double STN представляет собой две STN-ячейки, которые при подаче напряжения вращаются в противоположные стороны. Ячейка, на которую действует электрический ток, поворачивается на 240 градусов против, а пассивная ячейка – на 240 градусов по часовой стрелке. Благодаря этому увеличивается контрастность и разрешающая способность экрана.

DSTN (Dual-ScanTN)

Для улучшения динамического изображения была разработана технология DSTN, при которой экран делится на две части. Каждая из них управляется отдельно. Каждая часть содержит меньшее количество пикселей, что позволяет сократить время управления ячейками, а значит и время инерции экрана.

PLS (Plane to Line Switching)

Данный тип матрицы был разработан компанией Samsung в 2010 году. Создавался он как альтернатива IPS-матрице. Такая технология основана на возможности линейного переключения жидких кристаллов в плоскости. Благодаря этому можно получить быстрый отклик и большие углы обзора. К преимуществам данной технологии можно отнести:

  • более высокую плотность, чем в IPS;
  • низкое энергопотребление, практически как и в TN;
  • высокую цветопередачу;
  • полный спектр диапазона sRGB;
  • высокую яркость;
  • увеличенные углы обзора.

Из минусов можно выделить небольшое время отклика, сравнимое с S-IPS – примерно 5-10 мс и проблемы с отображением черного цвета.

VA (Vertical Alignment)

В 1996 году компания Fujitsu впервые представила VA-матрицу. В такой технологии при отсутствии напряжения жидкие кристаллы не пропускают свет, так как установлены перпендикулярно наружному фильтру. При подаче электрического тока они поворачиваются на 90 градусов, отображая на экран светлую точку. Так как без напряжения свет не проникает в матрицу, битые пиксели будут выглядеть на экране как черные точки. В таком варианте цветопередача и углы обзора будут лучше, чем у TN-технологии, однако хуже, чем в IPS-матрице. VA-матрицы зачастую рассматриваются как компромисс между матрицами TN – более дешевыми, но менее качественными, и IPS – более приятными по качеству, но дорогостоящими. Одним из недостатков такой технологии можно назвать потерю цветопередачи при увеличении углов обзора. Однако для обычного пользователя это не будет проблемой, а профессионалы, работающие с графикой и видео, заметят такой недочет сразу. Существует несколько модификаций данной технологии.

MVA (Multidomain VA)

К достоинствам такого типа можно отнести глубокий и насыщенный черный цвет, вертикальные и горизонтальные углы обзора от 160 до 178 градусов, глубину цвета и высокую контрастность. При этом матрицы MVA отличаются большим временем реакции пикселя.

AMVA (Advanced Multidomain VA)

Вариант развития S-MVA-матрицы от компании AU Optronics. В процессе модификации было снижено время отклика.

PVA (Patterned VA)

Модификация технологии от Samsung, в процессе создания которой увеличена контрастность и снижена яркость черного цвета.

S-PVA (Super PVA) и S-MVA (Super MVA)

В модификации S-PVA от компаний Sony и Samsung увеличены углы обзора, а в варианте S-MVA, представленном компанией Chi Mei Optoelectronics/Innolux, помимо этого также увеличена контрастность.

QLED

QLED – это технология жидкокристаллических экранов, основанная на применении в качестве светодиодной подсветки квантовых точек. На самом деле технология QLED получила свое название от компании Samsung, в LG она называется Nano Cell, в Hisense – ULED. В качестве маркетингового хода данный тип матриц причисляют к LED.

Такая технология основана на использовании нанокристаллов разного размера – от 2 до 10 нанометров. Под воздействием на них электромагнитного поля они начинают светиться с определенной длиной волны, напрямую зависящей от размеров кристаллов. Цвет зависит и от материала из которого они изготовлены:

  • красный – 10 нанометров, сплав цинка, селена и кадмия;
  • зеленый – 6 нанометров, сплав селена и кадмия;
  • синий – 3 нанометра, сплав серы и цинка.

Квантовые точки хаотично нанесены непосредственно на поверхность пленки, расположенной между светодиодами и кристаллами. Для подсветки квантовых точек применяются синие светодиоды. Свет, падающий на такие наночастицы, заставляет их светиться с разной длиной волны, то есть разным цветом.

Благодаря такой технологии значительно улучшается контрастность и яркость экранов. В сравнении с OLED технологией QLED имеет менее глубокий черный цвет.

LED (Light Emitting Diode) матрицы

Данная технология отличается от LCD принципом, по которому создается световой поток. В них вместо ламп подсветки используется множество светодиодов. В таких матрицах получается насыщенный и глубокий черный цвет, так как при работе некоторые светодиоды могут отключаться, что и обеспечивает такую насыщенность. Преимуществами данной технологии являются:

  • высокая яркость и контрастность изображения;
  • более тонкие размеры устройств;
  • пониженный расход электроэнергии.

Существуют разновидности такой матрицы.

OLED (Organic LED)

В основе работы OLED-матрицы лежат органические светодиоды, не нуждающиеся в какой-либо дополнительной подсветке, так как могут излучать свет сами. Такие экраны отличаются высокой скоростью отклика, большими углами обзора, улучшенной контрастностью, насыщенным и глубоким черным цветом. А яркость слегка проигрывает LED-технологии. При использовании OLED можно создавать более тонкие дисплеи.

AMOLED (Active Matrix LED)

Данная технология позволяет создавать дисплеи при использовании органических светодиодов в качестве подсветки и TFT-матрицы для управления ими. Достоинством такой технологии являются:

  • низкое энергопотребление;
  • время отклика меньше, чем у TN – 0,01 мс;
  • вертикальные и горизонтальные углы обзора по 180 градусов без искажений изображения;
  • высокая контрастность;
  • компактные размеры.

К недостаткам можно отнести:

  • небольшой срок службы при активной работе на большой яркости, так называемое выгорание светодиодов;
  • максимальная яркость ниже, в сравнении с LED;
  • несбалансированность цветов;
  • чувствительность к ультрафиолету.

Данная технология применяется чаще всего в смартфонах.

Плазменная панель

Работа плазменной панели основана на свечении люминофора при воздействии на него ультрафиолетовых лучей, которые возникают при подаче электрического тока в ионизированный газ, по другому – в плазме. Таким образом, дополнительной подсветки для такой технологии не нужно.

Преимуществами данного типа являются:

  • насыщенность и глубина цвета;
  • большой срок службы;
  • высокая контрастность.

К недостаткам относятся:

  • высокое энергопотребление;
  • выгорание экрана от неподвижного изображения.

Таблица типов матриц мониторов

Тип матрицы Подтип матрицы Угол обзора Контрастность Яркость Время отклика
IPS S-IPS хороший хорошая хорошая среднее
AS-IPS хороший хорошая хорошая среднее
H-IPS хороший хорошая хорошая среднее
H-IPS A-TW хороший хорошая хорошая среднее
UH-IPS хороший хорошая хорошая среднее
E-IPS хороший хорошая хорошая среднее
P-IPS хороший хорошая хорошая среднее
AH-IPS хороший хорошая хорошая среднее
AFFS хороший хорошая хорошая среднее
TN TN+Film малый средняя средняя низкое
STN малый средняя средняя низкое
Double STN малый средняя средняя низкое
DSTN малый средняя средняя низкое
PLS отличный хорошая высокая хорошее
Vertical Alignment MVA средний хорошая хорошая среднее
PVA средний хорошая хорошая среднее
S-PVA / S-MVA средний хорошая хорошая среднее
AMVA средний хорошая хорошая среднее
QLED отличный отличная отличная среднее
LED OLED отличный отличная отличная очень низкое
AMOLED отличный отличная отличная очень низкое
Плазменный монитор отличный отличная отличная отличное

Как определиться с типом матрицы

Если стоит вопрос выбора монитора и нужно определиться с типом матрицы, сначала следует взять во внимание, что именно нужно приобрести: телевизор, монитор для игр или работы. Исходя из этого можно понять в какую сторону двигаться: делать упор на качество изображения или, к примеру, на срок службы, на быстрое время отклика или на улучшенные углы обзора. Ну и немаловажным фактором в этом вопросе является стоимость приобретаемого устройства. В ассортименте нашего интернет-магазина имеются мониторы и телевизоры с разными типами матриц, среди которых обязательно найдется подходящий для вас вариант.

Матрицы для ноутбуков и их основные типы

Матрица – это основа экрана ноутбука. Именно она выводит изображение и от неё зависит его качество. В этой статье мы постараемся классифицировать типы матриц и вкратце описать основные их характеристики.

Типы матриц для ноутбуков

Итак, экраны у ноутбуков по своей технологии почти не отличаются от ЖК-мониторов, поэтому технологии вывода изображения и сами типы матриц у них очень схожие. Всего у ноутбуков, как и у мониторов, насчитывается три основных типа используемых матриц – это TN+Film, *VA и IPS – матрицы. В большинстве ноутбуков используется TN+Film и иногда встречаются IPS-экраны, а вот технология *VA по непонятным причинам обходит устройства стороной. Рассмотрим подробнее эти типы матриц, их достоинства и недостатки.


TN+Film

Это, пожалуй, самый массовый тип матрицы. Он недорогой в производстве и при этом имеет самое быстрое время отклика, что позволяет выводить динамическое изображение без смазывания. Но есть у этой технологии свои недостатки. К ним можно отнести небольшие углы обзора, неважную цветопередачу и контрастность, урезанный цветовой охват. Часть этих параметров улучшаются производителем для повышения характеристик устройства и получения качественного изображения, поэтому современные дисплеи, выполненные по технологии TN+Film, вполне справляются со своими обязанностями и выводят неплохую картинку.

Однако не все технологии служат для улучшения, некоторые просто являются хитрым маркетинговым ходом. Поэтому, если Вы задумываетесь над приобретением ноутбука с качественным TN+Film-экраном, то лучше будет посмотреть на тесты его матрицы, чем на рекламу используемых в нём технологий улучшения изображения.


IPS

Вторая по популярности технология, которая ограничивается только достаточно высокой стоимостью производства. IPS-матрицы используются в дорогих ноутбуках (флагманах компании или мультимедийных/игровых сериях), и это не случайно. У них просто отличный цветовой охват, широкие углы обзора и великолепная цветопередача. К недостаткам можно отнести вышеупомянутую высокую стоимость, большое энергопотребление, более высокие значения времени отклика и появление фиолетового отлива у черного цвета при больших углах обзора. Тем не менее, именно эта технология выводит самое реалистичное изображение, из-за чего IPS-экраны любят фотографы, художники и прочие люди, работающие с изображениями, дизайном и видеообработкой.

В последнее время стало модным переименовывать IPS и преподносить её в виде фирменной технологии. К примеру, Acer ACEView или LG Wide View Angle являются обычными IPS-экранами. В то же время есть различные модернизации IPS – S-IPS, A-IPS и прочие, которые являются эволюцией этого типа матриц.


*VA

*VA-матрицы являются своеобразным компромиссом между TN+Film и IPS. Картинка у неё превосходит TN по цветопередаче, контрастности и цветовом охвате и имеет хорошие углы обзора, но вот время отклика и себестоимость производства у этих матриц выше. А вот IPS обгоняет *VA по характеристикам изображения, но при этом IPS значительно дороже.

Из всего многообразия *VA-технологий, в ноутбуках использовалась только MVA от Fujitsu, да и то, только в нескольких моделях компании.

Тип подсветки

Сама матрица и её тип очень важны, но немаловажную роль играет и система подсветки. Именно преобразование этого света матрицей и является основой будущего изображения. В современных ноутбуках различают две основных системы подсветки.


CCFL

Подобный тип подсветки реализуется флуоресцентной лампой (лампой дневного света). В отличие от обычных мониторов, в ноутбуке часто используется одна лампа вместо двух. Это связанно как с высоким энергопотреблением ламп, так и с небольшими размерами экрана ноутбука. Две лампы устанавливаются только в большие 15-19-тидюймовые и очень редко – в 12-тидюймовые ноутбуки. Пример ламповой матрицы.

Эта технология уже морально устарела. Она имеет ряд недостатков, включая большое энергопотребление, относительно небольшую долговечность и большое количество занимаемого места. Используется подобная подсветка только в единичных моделях бюджетных ноутбуков.


LED

Самая популярная система подсветки, где роль источника света играет массив светодиодов. Эта подсветка не только занимает минимум места в корпусе, но и позволяет обеспечивать высокий уровень динамической контрастности и обладает малым энергопотреблением и высокой надёжностью. Из-за своих достоинств именно этот тип подсветки используется в подавляющем большинстве ноутбуков.

Тип покрытия матрицы

Ну и последним параметром, влияющим на изображение, является тип поверхности матрицы. Как известно, покрытие экрана может быть матовым или глянцевым. В большинстве ноутбуков используются глянцевые матрицы, что становится понятным после рассмотрения достоинств и недостатков этих двух типов покрытия.


Матовая поверхность

Матовое покрытие, в отличие от глянца, менее заметно пачкается при прикосновении, не бликует при сильном свете и попадании солнечных лучей, но обладает более тусклым изображением из-за самой матовой плёнки. Для развлекательных устройств такое покрытие используется редко, из-за снижения насыщенности и яркости картинки, а для делового сегмента они используются намного чаще, ведь доступность информации на экране даже при дневном свете является весомым преимуществом для работы в дорожных условиях.


Глянцевая поверхность

Глянец, как уже можно понять, обеспечивает яркое изображение, с более насыщенными цветами, но при этом любой сильный источник света приведёт к бликам на поверхности. Так как в большинстве своём ноутбуки используются в помещениях, и запаса яркости дисплеев хватает для вывода изображения даже при сильном освещении, этот тип покрытия используется в большинстве современных ноутбуков.

Вместо вывода

Кроме перечисленных критериев матрица для ноутбука обладает рядом других параметров, позволяющих классифицировать их в отдельные группы – например, по размерам самой матрицы, соотношению сторон или разрешению. Но все эти параметры являются визуальными, и их пользователь уже может выбрать исходя из своих предпочтений.

В остальном, можно сказать так – нет плохих или хороших технологий. Все типы матриц имеют свои преимущества и недостатки, а пользователь делает выбор исходя из своего бюджета и предпочтений. Мы же рекомендуем делать этот выбор самим, применив полученные в этой статье знания на практике.

Как выбрать монитор для программиста: матрицы, порты и примеры

Мы уже писали про механические клавиатуры и вертикальные мышки, и теперь хотим рассказать о том, на что стоит обратить внимание при выборе монитора для программиста.

Мы провели опрос среди наших подписчиков, и по его результатам большинство из вас использует два.



Чем отличаются мониторы?

Главное в мониторе — матрица. От неё зависит: качество изображения, количество цветов и цена монитора. Также имеют значение: яркость, частота обновления, тип подставки (регулировка высоты и поворота), наличие технологии Flicker-Free и разрешение экрана.

Какие бывают типы матриц?

  • TN (TN + Film) — самый старый тип. Такие матрицы имеют небольшой угол обзора и плохую цветопередачу. Их преимущество — отклик до 1мс, благодаря чему TN-матрицы используют киберспортсмены.
  • VA (MVA, PVA) — обладают широким углом обзора и хорошей цветопередачей. Среди всех остальных типов матриц обладают наибольшей контрастностью. Их часто используют в изогнутых мониторах.
  • IPS (или PLS от Samsung) — имеют самый большой угол обзора и отличную цветопередачу. Но из-за сложной обработки каждого пикселя, у этой матрицы самый медленный отклик (около 5мс).
  • OLED — самое высокое качество изображения, но их цена до сих пор сравнима со стоимостью мощного ноутбука. OLED-мониторы подойдут скорее дизайнерам, а не программистам.

Как подключить?

Самые распространённые интерфейсы передачи изображения (и звука, если разъём цифровой):

  • HDMI — встречается чаще всего. Способен передавать изображение в высоком качестве, но может иметь ограничение по частоте. И даже если у вас кабель версии 1.4 или выше, монитор может выдавать высокую частоту обновления только через DisplayPort. Максимальное разрешение — 4K, максимальная частота — 120Гц.
  • DisplayPort — новый интерфейс, поддерживающий более высокую частоту обновления, чем HDMI. Имейте в виду, что это единственный кабель, имеющий защелку, без нажатия которой извлечь его не получится. Максимальное разрешение — 4K, максимальная частота — 240Гц.
  • USB Type-C — универсальный интерфейс. Через него можно не только передавать изображение, но и заряжать устройства. Максимальное разрешение — 4K.
  • DVI — один из старых интерфейсов, имеет ограничение разрешения до 1920×1080 пикселей. Аналоговый DVI-A — передаёт только изображение. Цифровые разъёмы DVI-I и DVI-D похожи, но не совместимы между собой. Максимальное разрешение — 1920×1200 (в одноканальном режиме), максимальная частота — 60Гц.
  • VGA (D-Sub) — самый старый используемый аналоговый интерфейс. Передаёт только изображение. Официально поддерживает разрешение до 1280×1024 пикселей. Однако, в зависимости от видеокарты, может выдавать разрешение до 2K. Максимальная частота — 75Гц.

Поддерживаемая частота обновления экрана зависит от разрешения и версии интерфейса.

Что ещё важно?

Кроме типа матрицы и интерфейсов стоит обратить внимание на:

  • яркость экрана — обычно от 200 до 1500 кандел на м². Если приходится много работать в темноте, лучше выбирать низкую яркость — 200–250 кд;
  • размер экрана — выбирайте размер исходя из ваших нужд и количества места на столе, но вообще, чем больше экран, тем свободнее себя будет чувствовать любимая IDE;
  • соотношение сторон — стандартные пропорции экрана — 16:9, сверхширокие мониторы подойдут тем, кто занимается видеомонтажом и любителям выстраивать по три окна в ряд;
  • степени свободы подставки — от настройки угла наклона до изменения высоты и поворота экрана;
  • Flicker-free — эта технология позволяет избежать мерцания при любой яркости монитора (без неё на низкой яркости могут болеть глаза).

Наша подборка мониторов для программистов

Мы подобрали мониторы, исходя из следующих характеристик: приятная картинка, IPS-матрица, размер экрана не меньше 27 дюймов, подставка с поворотом на 90 градусов, Flicker-free и небольшая яркость. Мы — не истина в последней инстанции, поэтому, если вам хочется что-то порекомендовать, пишите свои варианты в комментарии.

DELL S2721HS(X) 27″

  • Яркость — 300 кд/м².
  • Размер экрана — 27 дюймов.
  • Соотношение сторон — 16:9.
  • Разрешение экрана — 1920×1080.
  • Частота обновления кадров — 75 Гц.
  • Область обзора — 178 градусов.
  • Антибликовое покрытие экрана.
  • Фильтры синего цвета.
  • Порты: HDMI, DisplayPort.
  • Цена ~14500₽.

Iiyama ProLite XB3270QS-B1 31.5″

  • Яркость — 250 кд/м².
  • Размер экрана — 31,5 дюйма.
  • Соотношение сторон — 16:9.
  • Разрешение экрана — 2560×1440.
  • Частота обновления кадров — 60 Гц.
  • Область обзора — 178 градусов.
  • Антибликовое покрытие экрана.
  • Подставка позволяет вращать экран на 360 градусов.
  • Фильтры синего цвета.
  • Порты: HDMI, DisplayPort, DVI-D.
  • Цена ~21000₽.

DELL P2719H 27″

  • Яркость — 300 кд/м².
  • Размер экрана — 27 дюймов.
  • Соотношение сторон — 16:9.
  • Разрешение экрана — 1920×1080.
  • Частота обновления кадров — 60 Гц.
  • Область обзора — 178 градусов.
  • Антибликовое покрытие экрана; 4 USB 3.0 порта.
  • Порты: HDMI, DisplayPort, VGA.
  • Цена ~18500₽.

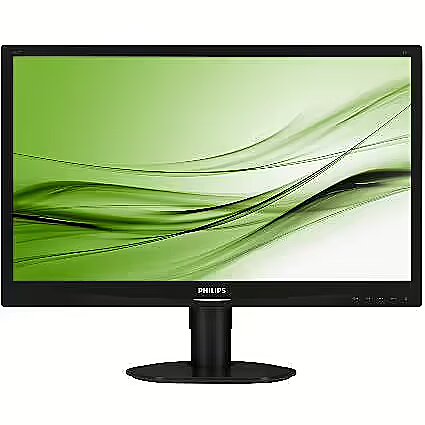

Philips 328B6QJEB 31.5″

  • Яркость — 250 кд/м².
  • Размер экрана — 31,5 дюйма.
  • Соотношение сторон — 16:9.
  • Разрешение экрана — 2560×1440.
  • Частота обновления кадров — 76 Гц.
  • Область обзора — 178 градусов.
  • Антибликовое покрытие экрана; 4 USB 3.0 порта.
  • Порты: HDMI, DisplayPort, VGA, DVI-D.
  • Режим MultiView (можно подключить два компьютера и разделить экран).
  • Цена ~26000₽.

Расскажите какая по-вашему главная характеристика монитора для программиста?

5 типов мониторов »Монитор LED, LCD, OLED, плазменный и CRT.

В современном цифровом мире мы хорошо знакомы с различных типов мониторов . Мы проводим большую часть времени, сидя перед мониторами типов , например, играя в игры, смотрим фильмы и многое другое.

Вы задавались вопросом, какие типы мониторов вы используете для просмотра телевизора и игр?

Что ж, все 5 типов мониторов, которые я упомянул, посмотрите, какой монитор вы используете.

Существует множество параметров для измерения производительности монитора, таких как разрешение , яркость , коэффициент контрастности, время отклика, частота обновления и энергопотребление . Кроме того, часто возникают проблемы с мониторами: битые пиксели, размытие экрана, выгорание люминофора и т. Д. Давайте узнаем.

5 типов мониторов

Хороший дисплей может быть очень полезным для пользователя. Свойства устройств отображения также значительно улучшились благодаря инновациям в Display Technologies.Сейчас доступно много типов компьютерных мониторов, в случае с ЭЛТ-мониторами и плазменными экранами, возможно, нет.

1. ЖК-монитор

ЖК-дисплей

известен как «жидкокристаллический дисплей » , сделанный из жидких кристаллов. Это наиболее часто используемый монитор в мире, поскольку он требует меньше места, потребляет меньше электроэнергии и выделяет относительно меньше тепла, чем старый монитор с ЭЛТ.

ЖК-мониторы

тоньше и намного легче по размеру и весу, чем мониторы с ЭЛТ.Благодаря этому, конкурирует на рынке со светодиодами и OLED .

Этот дисплей был впервые использован в ноутбуках , , а позже производители также производили для настольных компьютеров диапазон от 17 дюймов до 60 дюймов . Поскольку эти мониторы требуют меньше места и имеют малый вес, они не создают проблем при транспортировке и перемещении из одного места в другое.

И ЖК-мониторы, и светодиодные мониторы обладают значительно большей гибкостью для позиционирования экрана так, как вам это нужно.Эти мониторы могут поворачиваться, наклоняться вверх и вниз и даже поворачиваться из ландшафтного в портретный режим.

При меньшем потреблении энергии он не только обеспечивает лучшее качество графики, но и обеспечивает более яркий экран . Дисплей . Теперь, не спрашивайте, как светодиод может быть намного ярче обычной домашней лампочки, при этом почти не потребляя электричества, я, честно говоря, понятия не имею, как они могут это сделать.

Таким образом, ЖК-дисплеи очень экономичны с точки зрения затрат, энергии, качества изображения и функций с устройствами интеграции, такими как динамики через порты.

2. Светодиодный монитор

Полная форма светодиода

«Light Emitting Diode» — последнее новшество на сегодняшнем рынке, конкурирующее с ЖК-дисплеями и плазменными мониторами. Эти типы мониторов представляют собой слегка изогнутые или плоские дисплеи , в которых для подсветки экрана используются светодиоды, а не люминесцентные лампы с холодным катодом (CCFL).

Светодиодные дисплеи

более яркие с разрешением 4k, чем другие дисплеи, благодаря чему их можно легко прочитать или увидеть в дневное время.Светодиодные мониторы потребляют меньше энергии, чем ЖК-дисплеи, а также светодиоды широко используются геймерами для игр с высокой графикой и HD-играми.

Преимущество светодиодов в том, что они производят изображения с повышенной контрастностью и яркими цветами , а также не оказывают негативного воздействия на окружающую среду во время утилизации. Кроме того, светодиоды более долговечны по сравнению с ЖК-мониторами и ЭЛТ-мониторами.

Диапазон длин волн используемого света таков, чтобы давать высокое качество.Эти светодиодные экраны обеспечивают отсутствие мерцания изображения, что снижает нагрузку на глаза, усталость и головную боль. Они имеют долгий срок службы, потребляют меньше энергии, тоньше, контрастнее, ярче и меньше влияют на окружающую среду, чем ЖК-дисплеи.

Стоимость светодиодных мониторов может быть невысокой, поэтому они недоступны для некоторых людей, по которым они доступны на рынке.

Некоторые люди находят изображения, отображаемые на светодиодном экране. Поскольку светодиодная подсветка решила эти проблемы для многих людей, но у чувствительных людей может возникнуть головная боль и напряжение глаз.аналогичные проблемы с четким дисплеем.

3. OLED-монитор

OLED означает « Organic Light Emitting Diode ». Как следует из названия, он изготовлен из органического материала (такого как углерод, пластик, дерево и полимеры) , который используется для преобразования электрического тока в свет.

Это также новейшая технология отображения, используемая в дисплеях телевизоров, экранов компьютеров, игровых консолей, КПК или даже в новейших смартфонах. Он может быть тоньше или легче с коэффициентом контрастности выше , чем ЖК-дисплеи

Поскольку эти светодиоды способны излучать много разноцветного света, их можно использовать напрямую для получения правильного цвета, и нет необходимости в какой-либо задней подсветке, что позволяет экономить электроэнергию и требует меньше места.OLED-дисплей считается отличным для просмотра фильмов .

Мониторы

OLED считаются лучшей технологией отображения из-за их характеристик, таких как широкий угол обзора , качество изображения, выдающиеся уровни контрастности, отсутствие ореолов, быстрый отклик и идеальный контраст и яркость.

Кроме того, вы должны защищать монитор от воды, так как это может повредить OLED-экран. Другими недостатками OLED-монитора на данный момент являются его короткий срок службы по сравнению с ЖК-дисплеями и светодиодами и высокая цена на текущем рынке.

»Рекомендуемый : 6 типов корпусных вентиляторов. Для компьютера.

» Прочтите сообщение : Mid Tower против Full Tower, в чем разница, какой корпус для ПК лучше всего подходит для вас?

4. Плазменный монитор

Панель плазменных мониторов (PDP) изготовлена ​​по плазменной технологии, которая является еще одним последним типом технологии компьютерных мониторов. Отображение плазмы с клетками. Эти ячейки заполнены «электрически заряженным ионизированным газом ».Такие клетки называются плазмой.

Основная идея изобретения заключается в том, что он освещает крошечные цветные флуоресцентные лампы, которые создают пиксели изображения. Каждый пиксель состоит из трех флуоресцентных ламп, похожих на крошечный неоновый свет — красного, зеленого и синего света. , который обеспечивает превосходный коэффициент контрастности, наряду с интенсивностью этих огней, также меняются соответственно.

Кроме того, он имеет то преимущество, что плазменный дисплей плоский, а не слегка изогнутый, как у ЖК-дисплеев.Благодаря идеальным плоским экранам он снижает искажения изображения и блики.

Плазменный дисплей предлагает хороший отклик, превосходные характеристики, время и гораздо более широкий угол обзора по сравнению с ЖК-дисплеями. Плазменные дисплеи имеют размеры до 60 дюймов, которые можно считать лучшими домашними кинотеатрами и HD-телевизорами.

Основными недостатками плазменных мониторов являются их ограниченное производство и размеры экрана. Плазменные мониторы более тяжелые по размеру и в среднем потребляют больше электроэнергии, чем ЖК-мониторы.

5. ЭЛТ-монитор

Здесь CRT означает « Электронно-лучевая трубка» . Его основная часть — это электронно-лучевая трубка, которая называется « Generally Picture tube» . На изображении выше изображен ЭЛТ-монитор, который несколько десятилетий назад использовался в качестве настольного компьютера или для просмотра телевизора.

ЭЛТ-мониторы

на намного тяжелее, чем на ЖК-мониторы и светодиодные мониторы. Из-за своего веса они испытывают большие затруднения при перемещении и транспортировке из одного места в другое.Кроме того, им нужно больше места для установки.

Поскольку сейчас исчезли с рынка, быстро исчезли за последние несколько десятилетий, потому что производители дисплеев переключили свои производственные линии с ЭЛТ-дисплеев 4: 3 на широкоформатные ЖК-дисплеи 16: 9, чтобы пережить переход к цифровому всемирному широкоэкранному телевидению. Светодиоды или ЖК-дисплеи.

Так как они были более популярны несколько десятилетий назад, но все же вы можете иметь подержанную версию ЭЛТ-монитора на рынке.

ЭЛТ-мониторы — старые телевизоры.Поэтому не только громоздкие, но и потребляют много электроэнергии.

»Читайте также : Как перевернуть экран компьютера в Windows 10.

Типы цветных дисплеев в мониторах
Монохромный

Этот монохромный состоит из двух слов Mono (одиночный) и Chrome (цветной), поэтому он называется одноцветным дисплеем и отображает вывод монитора в черно-белом цвете.

Серый

Эти мониторы с оттенками серого похожи на монохромные, но отображаются в оттенках серого.Эти типы компьютерных мониторов в основном используются в портативных и ручных компьютерах, таких как ноутбуки.

Цветные мониторы

Цветной монитор отображает выходной сигнал с настройкой излучения RGB ( Красный-Зеленый-Синий ). Теоретически такие мониторы способны отображать графику в высоком разрешении, оно может быть 4k.

Сравнение разных типов компьютеров.

Типы мониторов и Параметры.

LCD известен как «Жидкокристаллический дисплей».

LED Полная форма светодиода «Light Emitting Diode».

OLED означает «Органический светоизлучающий диод».

Plasma, также известная как PDP означает « Plasma Display Panel».

CRT означает ‘ Cathode Ray Tube’ .

Коэффициент контрастности колеблется от 1000: 1 до 4000: 1 и даже больше.

Он имеет более высокий коэффициент контрастности, чем 100000: 1.

Он имеет более высокий коэффициент динамической контрастности, чем 1000000: 1.

Имеет контрастность более 20000: 1.

Имеет контрастность более 15000: 1.

ЖК-мониторы имеют компактный размер и легкий вес.

Светодиоды также компактны по размеру и очень легки.

OLED-светодиоды большие по размеру и тяжелые.

Плазменные мониторы также имеют большие размеры и немного тяжелый вес.

ЭЛТ-мониторы громоздкие по размеру и очень тяжелые.

» Связанные : 10+ Плюсы и минусы изогнутых мониторов

» Читайте также : 9 самых популярных компьютерных клавиатур

Из этой статьи вы познакомились с 5 различными типами мониторов с разным качеством и функциями. Мы надеемся, что вы узнали что-то новое сегодня.Ура!

FAQ

Кто изобрел Монитор?

Первый электронно-лучевой монитор был изобретен Карлом Фердинандом Брауном в 1897 году одновременно с изобретением первой электронно-лучевой трубки.

Сколько существует типов мониторов?

Существует пять типов мониторов: CRT (электронно-лучевая трубка), LCD (жидкокристаллический дисплей), LED (жидкий излучающий диод), OLED (органический светоизлучающий диод) и плазменный монитор. Все они используются в телевизорах или настольных компьютерах.

Какие бывают 5 типов мониторов?

Ниже представлены пять типов мониторов: 1. LCD (жидкокристаллический дисплей), 2. LED (жидкостный излучающий диод), 3. OLED (органический светоизлучающий диод), 4. CRT (электронно-лучевая трубка) и 5. плазменный. Монитор.

Какой монитор лучше LED или LCD?

Светодиодные дисплеи более яркие с разрешением 4k, чем другие дисплеи, благодаря чему их можно легко прочитать или увидеть в дневное время.Светодиодные мониторы потребляют меньше энергии, чем ЖК-дисплеи, а светодиоды широко используются геймерами для игр с высокой графикой и HD.

Что лучше CRT или LCD?

ЖК-дисплеи намного лучше, чем мониторы с ЭЛТ, потому что они намного тяжелее по размеру и потребляют много энергии по сравнению с ЖК-мониторами. Из-за своего веса они испытывают большие затруднения при перемещении и транспортировке из одного места в другое.Кроме того, им нужно больше места для установки.

ЭЛТ все еще используются?

Вовсе нет, ЭЛТ-мониторы — это старые телевизоры. Поскольку они теперь исчезли с рынка в последние несколько десятилетий, потому что производители дисплеев прекратили их выпуск и переключили свое производство с ЭЛТ-дисплеев 4: 3 на широкоформатные ЖК-дисплеи 16: 9, чтобы пережить переход к цифровому всемирно-широкоэкранному телевидению светодиодов или ЖК-дисплеи.

Типы компьютерных мониторов

Большинство людей ежедневно используют компьютерные мониторы на работе и дома. И хотя они бывают разных форм, дизайнов и цветов, их также можно разделить на три типа. Если вы не уверены, что это такое, и хотели бы познакомиться с различными типами компьютерных мониторов, здесь мы объясним три основных типа, а также плюсы и минусы каждого из них.

Мониторы на ЭЛТ (электронно-лучевой трубке)

В этих мониторах используется технология ЭЛТ, которая чаще всего использовалась при производстве телевизионных экранов. В этих мониторах поток интенсивных электронов высокой энергии используется для формирования изображений на флуоресцентном экране. Электронно-лучевая трубка — это в основном вакуумная трубка, содержащая электронную пушку на одном конце и флуоресцентный экран на другом конце.

Хотя ЭЛТ-мониторы все еще можно найти в некоторых организациях, во многих офисах их перестали использовать в основном из-за того, что они тяжелые, громоздкие и их дорого заменить в случае их поломки. Пока они все еще используются, было бы неплохо заменить эти мониторы на более дешевые, легкие и надежные.

LCD (жидкокристаллический дисплей) мониторы

В ЖК-мониторе используется одна из самых передовых технологий, доступных сегодня. Обычно он состоит из слоя цветных или монохромных пикселей, схематично размещенных между парой прозрачных электродов и двумя поляризационными фильтрами. Оптический эффект стал возможным благодаря поляризации света в различных количествах и его прохождению через слой жидких кристаллов.Доступны два типа ЖК-технологии: активная матрица TFT и технология пассивной матрицы. TFT обеспечивает лучшее качество изображения, он более безопасен и надежен. Пассивная матрица, с другой стороны, имеет медленное время отклика и постепенно устаревает.

К преимуществам ЖК-мониторов можно отнести их компактный размер, что делает их легкими. Они также не потребляют много электроэнергии, как ЭЛТ-мониторы, и могут работать от батарей, что делает их идеальными для ноутбуков.

Изображения, передаваемые этими мониторами, не искажаются геометрически и практически не мерцают.Однако у этого типа монитора есть недостатки, такие как его относительно высокая цена, качество изображения, которое не является постоянным при просмотре под разными углами, и разрешение монитора, которое не всегда является постоянным, что означает, что любые изменения могут привести к снижению производительности.

LED (светодиоды) мониторы

Светодиодные мониторы

— это новейшие типы мониторов, представленные сегодня на рынке. Это плоские панели или слегка изогнутые дисплеи, в которых для подсветки используются светодиоды, а не люминесцентные лампы с холодным катодом (CCFL), используемые в ЖК-дисплеях.Говорят, что светодиодные мониторы потребляют гораздо меньше энергии, чем ЭЛТ и ЖК-дисплеи, и считаются гораздо более экологически чистыми.

Преимущества светодиодных мониторов заключаются в том, что они производят изображения с более высокой контрастностью, меньше негативно влияют на окружающую среду при утилизации, более долговечны, чем ЭЛТ- или ЖК-мониторы, и имеют очень тонкий дизайн. Они также не выделяют много тепла во время бега. Единственным недостатком является то, что они могут быть более дорогими, особенно для мониторов высокого класса, таких как выпускаемые новые изогнутые дисплеи.

Знание о различных типах доступных компьютерных мониторов должно помочь вам выбрать тот, который наиболее соответствует вашим потребностям. Хотите узнать больше об оборудовании в современном мире? Свяжитесь с нами и узнайте, чем мы можем помочь.

Что такое монитор? Разъяснение типов компьютерных мониторов

Компьютерные мониторы эволюционировали с годами, и качество изображения не изменилось. В этой статье мы объясним, что такое монитор и какие типы вы можете получить.

Мы также расскажем больше о различных типах и о том, как они подключаются к компьютеру.Разъемы также развиваются, чтобы соответствовать требованиям новейших технологий отображения.

Что такое монитор?

Монитор — это устройство отображения, подобное экрану телевизора, которое интерпретирует и отображает графический выходной сигнал с графической карты вашего компьютера и отображает его на экране.

Это позволяет просматривать интерфейс дисплея, чтобы взаимодействовать с компьютером, используя различные периферийные устройства, такие как мышь или клавиатура.

Чтобы лучше понимать, что такое монитор, полезно знать о различных типах.

Различные типы мониторов

Дисплейная технология в различных приложениях развивалась на основе одной и той же базовой технологии.

И телевизор, и экран компьютера начали использовать вакуумную ЭЛТ (электронно-лучевую трубку).

ЭЛТ-мониторы

Для работы этого типа монитора требовалось больше энергии и электроники. Многие аналоговые схемы были громоздкими и занимали много места.

Кроме того, для самого ЭЛТ требуется определенное расстояние между областью экрана и электронными пушками, расположенными в конце шейки.

Итак, помимо того, что они тяжелые, громоздкие и резкие для глаз, у них действительно неплохой угол обзора.

Другой очевидный недостаток — это очевидный факт, что его нельзя использовать для монитора ноутбука.

ЖК-мониторы

ЖК-мониторы

заменили ЭЛТ. Изначально у них были проблемы с производительностью, связанные со временем отклика, но в конечном итоге эти проблемы были решены.

Молекулы жидкого кристалла помещены между двумя электродами. Количество света, которое может пройти через молекулы жидкого кристалла, определяется количеством электрического заряда, приложенного к электродам.

ЖК-мониторам

требуется подсветка, чтобы мы могли видеть изображение. Эта технология подсветки также претерпела революционные изменения.

Вначале использовались компактные люминесцентные лампы (CFL). Платы инвертора, которые повышали напряжение для их включения, были ненадежными.

К счастью, КЛЛ были заменены на светодиоды. Это сделало ЖК-мониторы более надежными.

Мы рассмотрим различные технологии подсветки ниже в этой статье.

Распространенные типы ЖК-панелей с активной матрицей:
IPS панели
Панели

In-Plane Switching были созданы для решения проблем с плохими углами обзора и низким качеством цвета панелей TN.

Они чаще используются в профессиональной среде, потому что частота обновления не лучшая для игр.

Но когда дело доходит до качества изображения, он дает отличные результаты. И это имеет небольшую дополнительную цену.

Время отклика выше, чем у панелей VA, но медленнее, чем у панелей TN.

TN Панели
Панели

Twisted Nematic являются наиболее распространенными покупателями. Они обеспечивают разумное время отклика по разумной цене.

Светодиодные мониторы

Светоизлучающие диодные мониторы

— это, по сути, ЖК-экраны со светодиодной подсветкой для освещения ЖК-изображения.

Лично мне не нравится такое название для данного типа продуктов. Если это действительно светодиодный монитор, разве пиксели не должны создаваться самим светодиодом?

Хотя, эта технология уже в пути.Производители телевизоров проявляют интерес к микро-светодиодам. Здесь микроскопические светодиоды размещаются в виде массива, чтобы сформировать сам пиксель.

Я не сомневаюсь, что эта технология найдет свое применение в компьютерных мониторах.

QLED-мониторы

QLED

или дисплеи с квантовыми точками используются для преобразования подсветки в чистые основные цвета.

Эти полупроводниковые нанокристаллы помещены в слой квантовых точек, чтобы помочь цветовым фильтрам RGB за счет снижения потерь света и цветовых перекрестных помех.

Электроэмиссионные версии находятся на стадии экспериментов. Это означает, что посредством приложения электрического тока к неорганическим наночастицам пиксель формируется с помощью светоизлучающего диода с квантовыми точками (QD-LED).

Это обеспечит широкие цветовые диапазоны и почти идеальные уровни черного на дисплее.

Разные типы видеоразъемов

Вот несколько типичных разъемов видеовхода, которые вы найдете на задней панели компьютерных мониторов.

Эти соединения позволяют вашему монитору подключаться к видеокарте вашего компьютера для отображения информации.

VGA

Video Graphics Array — это устаревшая технология. Он существует уже давно, но аналоговый видеосигнал больше не является желаемым стандартом. Он не может передавать аудиосигнал.

DVI

Digital Visual Interface — это разъем для цифрового видеосигнала, который используется не только в компьютерных мониторах, но и в другой бытовой электронике.

Двухканальный DVI обеспечивает в два раза большую скорость передачи данных, чем одноканальный DVI. Это позволило увеличить разрешение и частоту обновления.

Dual-link имеет максимальную скорость передачи данных 9,90 Гбит / с при 165 МГц.

По этому соединению нельзя передавать аудиосигнал.

HDMI

Стандарт HDMI (тип A)

Существует 5 типов разъемов мультимедийного интерфейса высокой четкости:

  • Standard (A)
  • Dual-Link (B)
  • Mini (C)
  • Micro (D)
  • Automotive (E).

Это замена стандартов аналогового видео и может передавать несжатые видеоданные и сжатые / несжатые аудиоданные.

Постепенно появились инкрементные версии с улучшениями.

HDMI используется в широком спектре бытовой электроники, даже когда дело касается компьютеров.

Версия 2.1 может обеспечивать максимальную общую скорость передачи данных 42,5 Гбит / с.

DisplayPort

DisplayPort чаще используется на рынке компьютеров, чем в бытовой электронике.

Последняя версия 2.0 имеет максимальную общую скорость передачи данных 77,37 Гбит / с.

DisplayPort

поставляется в двух размерах: стандартный и Mini DisplayPort.

Thunderbolt

Предыдущие версии (v1 и v2) использовали тот же разъем, что и Mini DisplayPort.

В последней версии Thunderbolt 3 используется стандартный разъем USB C.

Thunderbolt объединяет PCI Express и DisplayPort в 2 последовательных сигнала и обеспечивает питание постоянного тока.

Два разных типа разъемов питания

Некоторые мониторы построены с внутренними блоками питания, а другие полагаются на внешние блоки питания.

Для устройств с внутренним источником питания обычно требуется кабель питания, идущий прямо от сети к вилке IEC, которая подключается непосредственно к задней части монитора.

Для дисплеев, которым требуется внешний источник питания, питание идет от настенной розетки на блок питания. Блок питания понижается и преобразует сетевое питание в постоянный ток. Очень часто монитор работает от 12 В постоянного тока.

Хотя внешний блок питания немного усложняет жизнь, когда дело доходит до прокладки кабелей или поддержания порядка, у него есть одно важное преимущество.

Довольно часто мониторы выходят из строя из-за сбоя в блоке питания. Это намного проще и дешевле заменить обычный блок питания, чем ремонтировать или заменять весь экран.

Преимущество заключается в том, что компоненты, забитые внутри монитора, должны снижать внутреннюю рабочую температуру.

Соотношение сторон

Соотношение сторон — это ширина дисплея по горизонтали по отношению к высоте по вертикали.

Для разных приложений используются разные типы форматов изображения.

Устройства с несколькими мониторами

Компьютерные графические карты могут выводить данные на несколько мониторов одновременно и распределять изображение по ним, чтобы рассматривать их как один.

Это особенно удобно для игр.

Ориентация

Для некоторых типов профессионалов мониторы физически повернуты на 90 градусов, так что экран по вертикали выше ширины.

Один из примеров — помочь программистам увидеть больше кода одновременно. Не все программисты делают это, просто подумал, что упомянул об этом.

В некоторых моделях мониторов эта возможность встроена, поэтому никаких изменений не требуется.

Разрешение

Разрешение определяется количеством пикселей, начиная с горизонтали, а затем по вертикали.

Например, 1024 × 768 означает, что разрешение содержит 1024 пикселей в ширину и 768 пикселей в высоту.

Шаг пикселя

Шаг пикселя — это расстояние между каждым пикселем. Это сильно влияет на качество изображения на экране.

Если шаг пикселя слишком велик, неважно, насколько высоким будет разрешение вашего монитора, изображение будет плохим.

Частота обновления

Частота обновления — это количество обновлений всего экрана в секунду.

Например, если экран имеет частоту обновления 60 Гц, экран можно полностью прорисовать 60 раз за одну секунду.

Время отклика

Это скорость, с которой пиксель может быть изменен с черного на белый или с одного оттенка серого на другой.

Хотя вы можете подсчитать скорость, с которой изменяются другие цветовые оттенки пикселей, черный, серый и белый являются наиболее противоположными по контрасту по отношению друг к другу.

Следовательно, они будут заметны первыми.

Время отклика обычно указывается в миллисекундах.

Хорошее время отклика — любое время от 5 мс или быстрее.

Изогнутые дисплеи

У изогнутых дисплеев есть свои плюсы и минусы. На мой взгляд, вам нужно попробовать что-то одно, чтобы понять, подходит он вам или нет.

Эти изогнутые мониторы могут предложить немного более захватывающий опыт, когда дело доходит до игр, но они немного дороже, чем обычные плоские.

Потребляемая мощность

Потребление энергии было значительно снижено, так как дисплеи ЭЛТ отпали.

Теперь обычный настольный монитор потребляет от 60 до 250 Вт энергии. В режиме ожидания примерно от 1 до 6 Вт.

Заключение

И вот оно. Вы знаете, что такое монитор, и, более того, какие бывают его типы.

Надеюсь, вам понравилась информация и вы узнали о них больше.

8 Типы компьютерных мониторов

Экран ПК, также называемый монитором, является основным окном, через которое мы можем получить доступ к современным информационным технологиям.Это изначальная точка зрения, в которой мы постоянно работаем, учимся и развлекаемся, поэтому это вторая по важности часть после ЦП.

Ниже мы опишем 5 возможных типов мониторов , от самых простых до самых экстремальных, в которых вы можете быть частью своей команды. 8 типов мониторов с разными функциями и независимым использованием, надеюсь, будет полезно сделать вашу следующую покупку.

Что такое монитор

Монитор — это электронное устройство вывода компьютера, в котором отображаются изображения и тексты, созданные с помощью графического или видеоадаптера.

Термин «монитор» обычно относится к видеоэкрану, и его основная и единственная функция заключается в том, чтобы позволить пользователю взаимодействовать с ПК.

Различные типы мониторов

  • Мониторы с ЭЛТ (электронно-лучевой трубкой)
  • ЖК-мониторы (жидкокристаллический дисплей)
  • Монитор TFT
  • Светодиодные (светоизлучающие диоды) Мониторы
  • 9024 DLP-монитор Монитор с сенсорным экраном
  • Монитор с плазменным экраном
  • Мониторы OLED

Мониторы с электронно-лучевой трубкой

Это новаторская технология, использованная в первых мониторах, которую вы легко узнаете, так как именно они передавали сигнал изображение в черно-белом.

Его аббревиатуры означают C athode R ay T ubes, которые используют электроны для передачи изображения, которое им удается захватить с помощью антенны, поскольку вы увидите, что это первые конструкции, которые использовались в промышленности. Среди его особенностей выделяются тяжелые компоненты, а также прочные пропорции.

Также читайте: Лучший монитор 1440p

Однако эпоха черного и белого длилась недолго, поскольку компании решили использовать цвета для лучшего восприятия изображения, и все это за счет внедрения трубок, сплавленных в фосфоре. и пушку, через которую я пропустил изображение и спроецировал его в цветах, немного более хроматичных, чем простой черно-белый.

LCD (жидкокристаллический дисплей) Мониторы

Чье самое популярное название — LCD из-за его аббревиатуры, означающей L iquid C rystal D isplay. Его структура тонкая и работает через серию монохромных пикселей, которые принимают форму благодаря свету.

Минимальное разрешение для этого типа монитора составляет от 1280 x 720 пикселей до 3840 x 2160 пикселей. Время отклика изображения такое же, как и время отклика пикселя для изменения цвета, и это один из самых доступных вариантов на рынке.

Также читайте: Лучший монитор для защиты глаз

Хотя ЖК-мониторы изначально создавались для телеиндустрии, их технология присутствует в большом количестве бытовой техники, где это очень полезно, например, в калькуляторах используются ЖК-экраны .

Если вы хотите купить дешевый игровой монитор стоимостью менее 100 долларов, прочтите нашу статью об этом здесь.

Характеристики

  • Они легкие, поэтому их можно повесить на стену
  • Их можно повесить на стену, создавая четкие и красочные изображения
  • Их умеренные размеры, эти мониторы обычно занимают очень мало места, подходят и сочетаются с любым пространством в доме или офисе, где они будут установлены

И лучшая особенность этих мониторов заключается в том, что, учитывая их компоненты, они не требуют более высокого энергопотребления, поэтому их использование поможет вам снизить суммы счета за электроэнергию.

Классификация ЖК-панелей

Также читайте: IPS против TN для игр, какой выбрать

  • TN (Twisted Nematic) : это тип, который можно найти в самых дешевых ЖК-мониторах. В этом типе молекулы жидких кристаллов работают под углом 90º. Мониторы, использующие TN, могут плохо отображать изображение при очень быстрой анимации.
  • STN (Super Twisted Nematic): — это эволюция стандарта TN, способная работать с изображениями, которые быстро меняют состояние.Кроме того, его молекулы имеют улучшенные движения, благодаря чему пользователь может удовлетворительно видеть изображение на мониторе под углами, во много раз превышающими 160º.
  • GH (гостевой хост): GH — это разновидность пигмента, содержащегося в жидком кристалле, который поглощает свет. Этот процесс происходит в зависимости от уровня приложенного электрического поля. При этом можно работать с несколькими цветами.

TFT-монитор

Это вариант ЖК-телевизоров, в зависимости от размера экрана, эта технология позволяет реализовать другие компоненты, что чем больше экран, тем изображение может передаваться четко, а не в пиксельном Это результат, который получается, когда экран не имеет адекватного разрешения для проецирования на него.

Эта технология основана на применении транзисторов для каждого пикселя экрана, что позволяет увеличить и увеличить яркость изображения; Это изобретение, сочетающее жидкие кристаллы с высоким разрешением.

Также читайте: Время отклика и частота обновления

Светодиод (светодиоды) Мониторы

Этот тип экрана состоит из светодиодов или светодиодов. Его название происходит от английского Light Emitting Diode, что понимается как светоизлучающий диод.

Эти панели или монохроматические или полихроматические светодиодные модули, которые позволяют просматривать данные и изображения для пользователя ПК, в свою очередь сделаны с помощью светодиодов RGB, которые формируют пиксели экрана. Минимальное разрешение этих мониторов — 1024 × 768.

Характеристики

  • Возможность проецирования изображения с большим динамизмом и разрешением
  • Отображение очень красочного и яркого образца изображения таким образом, что ценится реализм в том, что проецирует экран
  • передачу изображения с высоким разрешением можно воспринимать на больших расстояниях.

Сравнение LCD и LED (LCD x LED)

12

98 Нет

Energy Star Сертифицировано
Разрешение 1920 × 1080 ЖК-монитор Светодиодный монитор
Коэффициент контрастности 9000,0004 12,000 90,000: 1 98
Яркость 250 кд / м² 250 кд / м²
Вес 2,4 кг 2,4 кг

ЖК-мониторы на 40% эффективнее старых ЭЛТ-мониторов, в то время как светодиодные мониторы предлагают 20% энергоэффективность по сравнению с ЖК-мониторами, что дает им сертификат Energy Star.

В следующем видео показано фактическое отличие ЖК-монитора от светодиодного. Левый — светодиодный (22MP55HQ-P), а правый — ЖК-монитор (L222WS). Первый пример — просмотр фильма, второй — в игре.

Также читайте: Best Monitor Under 200

ЖК-мониторы и светодиодные мониторы имеют характеристики в одних равных точках, а также в других расходящихся. Эти точки можно измерить. Если вы обычный пользователь компьютера и не нуждаетесь в продвинутой визуализации, вы, вероятно, не понимаете разницы между ними.Однако, как мы видели в сравнительной таблице и на видео, у них есть свои различия.

Также читайте: Как воспроизводить видео 4k на ПК

Одно можно сказать наверняка: если у вас на столе неуклюжая трубка ЭЛТ-монитора (мы знаем, что она довольно сложна, но все еще существует), обновитесь до ЖК-или светодиодный монитор, поскольку оба они предлагают более тонкие, легкие профили и энергоэффективные, потому что, потратив средства на приобретение одного из этих двух типов мониторов, вы в конечном итоге сэкономите на счетах за электроэнергию.

Монитор DLP

Это монитор с, возможно, самым высоким разрешением в настоящее время. Он работает на принципах цифровых микрозеркальных устройств или DMD. В экранах этого типа свет модулируется в цифровом виде миллионами микрозеркал.

Эти крошечные структуры координируются, чтобы направить этот свет в пространство пикселя. Таким образом, они могут создавать 1024 шкалы серого. Это идеальный экран для тех, кто предпочитает играть в видеоигры или сконцентрироваться на редактировании изображений или видео.

Вы также заинтересованы в том, чтобы выбрать лучший игровой монитор для PS4 и насладиться лучшей игровой графикой?

Сенсорные экраны Монитор

Монитор этого типа работает так же, как популярные цифровые смартфоны и планшеты. Просто коснитесь экрана, чтобы активировать меню или выполнить определенную функцию.

Его структура достаточно чувствительна, чтобы можно было перетаскивать параметры по его поверхности, что облегчает использование графических и дизайнерских программ. Также доступны частичные устройства, которые соединяются с ЖК-мониторами или светодиодами, чтобы превратить их в тактильные.

Также читайте: Лучший монитор для программирования

В настоящее время существуют сенсорные экраны, которые можно установить на обычный экран любого типа (ЖК, мониторы и телевизоры, ЭЛТ, плазма и т. Д.). Сенсорные экраны стали популярными для использования в промышленных устройствах, общественных компьютерах (таких как музейные экспонаты, информационные экраны, банковские банкоматы и т. Д.), Где клавиатуры и мыши не позволяют обеспечить успешное, интуитивно понятное, быстрое взаимодействие или точное взаимодействие с пользователем.

Существуют банкоматы (банкоматы с сенсорным экраном), через которые пользователь может ввести информацию о своем банковском счете, выбрать тип транзакции, которую он хочет совершить, и т. Д.В музеях также можно найти сенсорные экраны (предназначенные для интерактивного представления информации).

Вы любитель Xbox, а затем играете в игры для Xbox на лучшем мониторе Xbox One

Плазменный монитор

Они обязаны своим именем использованию камер или люминесцентных пластин внутри, что позволяет наслаждаться большим изображением и отличной цветопередачей . Очевидно, что мы сталкиваемся с командами больших размеров, которые занимают большое пространство и подходят для адаптации к стенам, чтобы поддерживать их.

Также читайте: Что такое HDR Gaming

Его основная характеристика заключается в балансе, который достигается между яркостью и контрастностью изображения, чем больше или лучше баланс, тем резче изображение и его разрешение.

Мониторы OLED

Этот тип экранов, пока еще не очень распространенный на рынке, является наиболее экстремальной моделью монитора в этом отношении. Работает он с помощью органического светодиода. Отсюда его аббревиатура, которая образует термин OLED (органический светоизлучающий диод).

Также ознакомьтесь с настройкой двух мониторов

Внутри своей тонкой структуры электролюминесцентный слой, созданный из органических компонентов, работает со светом, который генерируется внутри. Так формируются изображения с компьютера. Самое смешное, что в выключенном состоянии эти экраны становятся прозрачными, и даже могут изгибаться.

Он может предлагать изображения в формате 360 или 3D.

Заключительные слова о мониторах

Вот так, что касается типов мониторов, вы можете рассчитывать на действительно простые и другие необычные варианты.Это обширная вселенная, доступная всем пользователям в соответствии с их личными предпочтениями.

Какой экран вы предпочитаете?

У вас была возможность получить что-нибудь из этого?

Оставьте свой комментарий / отзыв ниже 🙂

Типы компьютерных мониторов в мире | Small Business

Тип монитора, который вы используете на компьютере, может повлиять на ваше рабочее место и ваш кошелек. Некоторые мониторы можно приобрести с ограниченным бюджетом, в то время как другие довольно дороги.Различные разновидности мониторов также имеют разные требования к энергии и визуальным качествам. Рассмотрев плюсы и минусы этих четырех распространенных компьютерных дисплеев, вы сможете найти подходящий монитор для работы.

Электронно-лучевая трубка

Монитор с электронно-лучевой трубкой — один из старейших типов компьютерных устройств отображения. Компьютерные мониторы с ЭЛТ используются с 1950-х годов и используются до сих пор. Этот тип монитора использует пучок электронов для освещения различных областей экрана.Луч быстро перемещается вперед и назад и обновляет изображение на экране много раз каждую секунду. ЭЛТ-мониторы

относительно недорогие и надежные. Однако они также несколько громоздкие и тяжелые. По этой причине они обычно не лучший выбор для установок, требующих тонкого и ненавязчивого монитора.

Жидкокристаллический дисплей

Мониторы с жидкокристаллическим дисплеем используют слой пикселей для отображения изображения. Вместо электронного луча в ЖК-дисплеях используются прозрачные электроды для управления массивом пикселей и обновления изображения. Это позволяет ЖК-мониторам быть намного тоньше, чем их аналоги с ЭЛТ. ЖК-дисплей также требует меньше энергии, чем традиционный ЭЛТ. Однако у ЖК-мониторов

есть некоторые недостатки. Часто они дороже ЭЛТ-дисплеев. Изображение также может стать тусклым, если смотреть на монитор под углом. Даже с этими недостатками ЖК-мониторы в последние годы в основном заменили ЭЛТ.

Светодиодный

Светодиодный монитор по сути является усовершенствованной версией ЖК-дисплея.И ЖК, и светодиодные мониторы используют прозрачные электроды для управления разными пикселями. Однако в светодиодном дисплее светоизлучающие диоды расположены за экраном и действуют как подсветка. Это увеличивает четкость и яркость монитора.

Светодиодные мониторы потребляют меньше энергии, чем ЖК-мониторы и мониторы с ЭЛТ. Это делает их идеальными для энергосберегающих устройств, таких как ноутбуки и планшеты. Однако эти преимущества достигаются за счет более высокой стоимости производства, чем у других мониторов.

Панель плазменного дисплея

В панелях плазменного дисплея для создания изображения используются небольшие ячейки с заряженными газами.Эти элементы похожи на бытовые люминесцентные лампы. Каждая плазменная ячейка создает собственное освещение, которое устраняет необходимость в отдельной задней подсветке и придает плазменным мониторам сильный контраст.

Плазменный монитор обычно тяжелее ЖК-дисплея. Плазменные экраны также потребляют больше энергии, чем ЖК-мониторы и светодиодные мониторы, и они подвержены «выгоранию» изображения, если их оставлять включенными на длительное время.

Ссылки

Биография писателя

Бенджамин Овен большую часть своей жизни работал с цифровыми медиа и начал профессионально писать в 2009 году.Он жил в нескольких разных штатах и ​​странах и в настоящее время пишет, исследуя разные части мира. Овен специализируется на технических предметах. Он учился в Государственном университете Флориды.

Мониторы IPS, VA, PLS, AHVA и TN

В производстве ЖК-мониторов используется множество различных типов ЖК-панелей. Они варьируются от бюджетных панелей TN до дорогих панелей профессионального качества H-IPS и MVA .Средний потребитель обычно не имеет представления, какая технология ЖК-панелей используется в их ЖК-дисплее. Фактически, многие опытные пользователи также не знают, потому что тип панели не часто рекламируется на видном месте. Иногда тип панели даже отсутствует в характеристиках монитора.

Многие пользователи покупают мониторы исключительно на основании того, насколько это облегчит их кошелек. Цена должна быть важным фактором, но вы все равно должны знать о преимуществах и недостатках всех различных типов ЖК-панелей и уметь их идентифицировать, прежде чем вы решите, какой ЖК-монитор лучше всего подходит для вас.

Технология панелей IPS

Панели IPS ( In Plane Switching ) обычно считаются лучшей ЖК-технологией по качеству изображения, точности цветопередачи и углам обзора. Они хорошо подходят для графического дизайна и других приложений, требующих точной и последовательной цветопередачи. Панели IPS предлагают лучшие углы обзора из всех существующих ЖК-технологий, с широкими углами обзора до 178 градусов.

Все эти преимущества поднимают IPS-мониторы в более высокий ценовой диапазон по сравнению с VA и особенно доступными ЖК-панелями TN.Время отклика IPS приемлемое, в среднем от 4 мс до 8 мс с современной технологией IPS. Это ненамного медленнее, чем у TN-панелей. Однако геймерам стоит это учитывать. В динамичных играх может наблюдаться размытость изображения или двоение изображения с панелями IPS, время отклика которых превышает 8 мс.

Панели S-IPS часто можно идентифицировать по легкому фиолетовому оттенку на черном фоне, если смотреть под большим углом. В настоящее время мало производителей, использующих панели S-IPS, по сравнению с другими типами панелей, что ограничивает выбор и часто имеет более высокую цену.H-IPS — это более новый вариант S-IPS с другой структурой пикселей, которая улучшает коэффициенты контрастности и снижает шаг пикселя для обеспечения лучшего качества изображения. Новые типы панелей IPS, такие как H-IPS, вызывают проблему, известную как «свечение IPS». Менее навязчивый фиолетовый оттенок, присутствующий при просмотре под углом более старой технологии S-IPS, был заменен более ярким бело-желтым оттенком, который по сравнению с ним более резкий и заметный, особенно в темной комнате. IPS-свечение является основным недостатком этого типа панелей, и многие пользователи считают его преградой.

Существуют различные итерации панелей IPS с выпуском новых и улучшенных версий со временем, например: S-IPS , H-IPS , e-IPS , P-IPS , AH-IPS , AHVA и Nano IPS . Все они относительно похожи по технологии, которую они используют, хотя H-IPS представила немного другую структуру пикселей по сравнению с S-IPS, а большинство панелей e-IPS предлагают только 6-битную глубину цвета. ЖК-мониторы IPS являются подходящей технологией временного отображения до тех пор, пока мониторы OLED не станут коммерчески жизнеспособными. Если вы ищете монитор, в котором используется технология IPS, вы можете просмотреть наш полный список мониторов IPS перед выбором.

Игровые IPS-мониторы с самым высоким рейтингом

Что такое Super PLS?
Super PLS ( Plane to Line Switching ) — это собственная ЖК-панель, разработанная Samsung, которая по дизайну и конструкции очень похожа на технологию панелей IPS. Samsung заявляет, что панели Super PLS имеют более широкие углы обзора и дают на 10% больше яркости, чем дисплеи IPS, но при этом дешевле в производстве.27-дюймовый Samsung S27A850D был первым ЖК-монитором, в котором использовалась технология Super PLS.

Что такое AHVA?
Еще один патентованный тип панели «IPS-подобный», который предлагает производительность, аналогичную PLS. AHVA, разработанная AUO, — это сокращение от Advanced Hyper-Viewing Angle . Акроним может немного сбивать с толку, поскольку технологию AHVA иногда путают с вертикальным выравниванием (VA, см. Ниже), даже если она использует переключение в плоскости (IPS).

Что такое Nano IPS?
Nano IPS — это последняя итерация LG типа панели, которая предлагает более широкую цветовую гамму (135% sRGB) благодаря слою «наночастиц», нанесенных непосредственно на систему подсветки W-LED панелей Nano IPS (в отличие от Quantum Dot, которая используется пленочный слой между панелью и подсветкой).Этот тип панели также обеспечивает более быстрое время отклика (обычно 1 мс) и более высокую частоту обновления; хотя это скорее улучшение IPS поколений, а не особенности Nano IPS. AUO также разработала собственный тип панелей, аналогичный Nano IPS, который получил название Rapid IPS.

VA Панельная техника

Технология VA ( Vertical Alignment ), такая как S-PVA / MVA, является серединой дорожных ЖК-панелей. Они предлагают лучшую цветопередачу и более широкие углы обзора, чем панели TN, но имеют более медленное время отклика.На бумаге они очень похожи на S-IPS. Они также предлагают большие углы обзора и хорошую цветопередачу, хотя и не так хорошо, как панели IPS. Время отклика, как правило, хуже, чем у панелей TN или IPS, и были сообщения о нескольких панелях VA, которые страдают от задержки ввода, поэтому технология VA не лучший выбор для динамичных игр.

Панели VA имеют преимущество на более высоких коэффициентов контрастности по сравнению с другими типами панелей, что приводит к лучшим уровням черного. Самый большой недостаток панелей на основе VA — смещение цвета на .Сдвиг цвета — это когда изображение, просматриваемое под одним углом, изменяется или «сдвигается» при просмотре под немного другим углом, в результате чего на дисплее появляются различные неравномерные уровни яркости. Это беспокоит многих пользователей до такой степени, что они даже не будут рассматривать покупку панели на основе VA, в то время как другие пользователи не замечают или не обеспокоены изменением цвета. Сдвиг цвета также приводит к потере деталей в тенях в темных сценах, если смотреть прямо из центра.

VA-панели намного легче найти по сравнению с IPS, поскольку многие производители используют их для ЖК-мониторов и других дисплеев, таких как большие HDTV.Они предлагают лучшее качество изображения, чем TN, по более низкой цене, чем панели IPS. Обновление: IPS в последнее время стал очень популярным. Теперь они обогнали мониторы VA по доступности и более низкой цене. Тем не менее, большинство производителей телевизоров по-прежнему используют VA из-за более высоких коэффициентов контрастности и лучшего уровня черного, предлагаемого панелями VA.

TN Панельные технологии

Панели TN ( Twisted Nematic ) — это панели , наиболее широко используемые при производстве бюджетных ЖК-мониторов.Панели TN обычно на дешевле и предлагают отличное время отклика , что делает их идеальными для динамичных игр. Время отклика текущих панелей TN может достигать 1 мс. Для сравнения, даже самые быстрые панели IPS имеют проблемы со средним значением менее 5 мс. К сожалению, цветопередача, углы обзора и коэффициент контрастности панелей TN хуже всех современных ЖК-панелей.

В отличие от большинства 8-битных панелей на базе IPS / VA, TN только 6-битный и не может отображать полные 16.7 миллионов цветов доступны в 24-битном истинном цвете. Они могут имитировать 16,7 миллиона цветов 8-битных панелей, используя технику, называемую дизерингом, но результаты не впечатляют. Панели TN стали популярными среди среднего пользователя компьютеров, потому что они очень недороги и когда-то доминировали на рынке ЖК-дисплеев по доступности (хотя IPS и VA стали более распространенными в последние годы).

Обзор технологий ЖК-панелей

  • S-IPS, H-IPS, Super PLS, AHVA и другие панели типа IPS обычно считаются лучшими панелями типа , но они более дорогие и их очень мало. Высокий, дорогой .
  • Панели
  • S-PVA / MVA / VA предлагают лучшую цветопередачу и углы обзора, чем панели TN, имеют немного худшее время отклика, чем TN или IPS, предлагают лучшие коэффициенты контрастности , могут страдать от смещения цвета или задержки ввода и имеют более высокую доступность чем панели IPS и Super PLS. Средний диапазон, справедливая цена .
  • Панели
  • TN очень дешевы и имеют самое быстрое время отклика (), но страдают от плохой цветопередачи, контрастности и углов обзора.В большинстве выпускаемых ЖК-мониторов используются панели TN. Младший, недорогой .

Обновление 2: Ноябрь, 2020 г. — Производители панелей IPS за последние пару лет разработали серьезные усовершенствования, которые привели к гораздо более высокой частоте обновления для мониторов типа IPS. Не так давно частота обновления 165 Гц считалась вершиной линейки; Теперь панели IPS выпускаются с частотой обновления до 360 Гц, а 240 Гц — довольно распространенное / доступное решение. Эти IPS-мониторы с высоким обновлением начали сокращать разрыв между мониторами TN в том, что касается отзывчивости и размытости изображения.

Обновление: По состоянию на 2016 год большая часть этой информации все еще актуальна, хотя цены на дисплеи на основе IPS упали, и они стали более доступными. Панели VA также улучшили свою скорость отклика / задержку ввода. Многие пользователи теперь рассматривают производительность VA и качество изображения как на уровне IPS или близком к нему. TN по-прежнему остается самым дешевым и наиболее часто используемым типом панелей с лучшей отзывчивостью, наименьшим размытием движения и худшими углами обзора / качеством изображения.

типов мониторных портов — HDMI, VGA, DVI, USB Type-C, AV, NDI, SDI

Xenarc Technologies предлагает лучшие в отрасли действительно надежные ЖК-монитор и сенсорный экран . Решения разработаны и созданы для длительного использования.У нас есть решения, отвечающие критически важным требованиям, такие как защита от воды и пыли для окружающей среды , водонепроницаемость для дезинфекции , высокая яркость для чтения при солнечном свете , устойчивость к ударам / вибрации / ударам и экстремальные низкие и высокие рабочие температуры . Прежде чем выбрать для вашего приложения подходящий усиленный промышленный монитор или промышленный сенсорный экран , давайте разберемся с различными типами интерфейсов дисплея.

Вот краткое описание типов разъемов видеовхода:

  • HDMI: Аудио- и видеосигнал, лучше всего подходит для подключения телевизора к ПК.
  • DVI: Только видео, идеально подходит для старых систем или для 144 Гц при 1080p.
  • DisplayPort (DP): Лучший разъем для аудио- и видеосигнала, может передавать 144 Гц до 4K.
  • VGA: Старый, устаревший видеоразъем. Только для использования, когда больше ничего не доступно.
  • USB-C: Официально известен как USB Type-C. Подключается как к хостам, так и к устройствам, заменяя различные электрические разъемы, включая USB-B и USB-A, HDMI, DisplayPort и аудиокабели и разъемы 3,5 мм.
  • Thunderbolt: Аппаратный интерфейс, разработанный Intel (в сотрудничестве с Apple), который позволяет подключать внешние периферийные устройства и мониторы к компьютеру. Thunderbolt 1 и 2 используют тот же разъем, что и Mini DisplayPort, а Thunderbolt 3 использует разъем USB-C от USB.
  • AV (RCA) : Вход AV — это обычная метка на разъеме типа RCA для приема аналоговых ( AV ) аудио / видео (композитное видео CVBS) от электронного оборудования, которое генерирует сигналы AV ( AV выход).
  • NDI : Интерфейс сетевого устройства — Формат, позволяющий отправлять аудио и видео через сеть Ethernet
  • SDI : SDI Последовательный цифровой интерфейс — это профессиональный видеосигнал, который предпочтительнее в производственных средах из-за его большего диапазона (до 300 футов) и надежности, поскольку он обычно отправляется по кабелю BNC, который имеет специализированные разъемы на каждом конце чтобы заблокировать устройства, к которым они подключены.

Раньше для подключения прочного ЖК-монитора к компьютеру использовался только аналоговый интерфейс VGA . С развитием новых технологий для плоских мониторов возможности разъема VGA стали недостаточными. Чтобы добиться высочайшего качества изображения, вам необходимо использовать цифровой стандарт, например DVI. Производители устройств для домашних развлечений создали стандарт HDMI, который стал цифровым преемником аналогового разъема сканирования.Несколько позже VESA (Ассоциация стандартов видеоэлектроники) разработала DisplayPort. Как уже упоминалось ранее, современные устройства оснащены различными портами монитора: HDMI , DVI , VGA , DisplayPort (DP), USB-C, Thunderbolt, , SDI . Рассмотрим каждый из интерфейсов.

Обычный, но старый.

Монитор с портом VGA.

Ведущий на тот момент производитель компьютеров IBM разработал первый стандарт подключения, который используется и сегодня, в 1987 году для своих ПК серии PS / 2. Синий трапециевидный интерфейс отлично работал со старыми ЭЛТ-дисплеями благодаря своей аналоговой природе. Но затем появились плоские цифровые ЖК-экраны, разрешение стало расти, а проверенный временем порт VGA начал сдавать позиции. Сегодня он реже интегрируется, но до сих пор ряд устройств, таких как домашние плееры, проекторы, телевизоры и т. Д., По-прежнему оснащены портами VGA. Возможно, еще несколько лет он останется не таким желанным, но все же повсеместным стандартом.

Монитор с портом DVI.

Это сокращение означает Digital Visual Interface. Он передает видеосигнал в цифровом формате с сохранением высокого качества изображения. В середине 2000-х годов DVI заменил быстро устаревший VGA. Возможность передавать как аналоговые, так и цифровые сигналы, поддержка больших (в ту эпоху) разрешений и высоких частот, а также отсутствие недорогих конкурентов привели к тому, что DVI стал стандартным портом на сегодняшний день. Недорогие видеокарты оснащены Single Link DVI. Максимальное разрешение в данном случае составляет 1920×1080 пикселей — Full HD.Более дорогие модели видеокарт имеют интерфейс Dual Link DVI. Их можно подключать к мониторам с разрешением до 2560×1600 пикселей.

Современные виды.

Монитор с портом HDMI — король мультимедиа.

HDMI означает мультимедийный интерфейс высокой четкости. В современных домашних развлекательных устройствах, таких как плоские телевизоры и проигрыватели Blu-ray, HDMI является стандартным интерфейсом подключения. Как и в случае с DVI, сигнал передается в цифровом формате, что означает сохранение исходного качества.Вместе с HDMI была разработана технология HDCP (High Bandwidth Digital Content Protection) для предотвращения пиратства и незаконного копирования видеоматериалов. Первые устройства с поддержкой HDMI появились в конце 2003 года. С тех пор стандарт несколько раз менялся; в частности, добавлена ​​поддержка новых аудио и видео форматов. Почему HDMI стал таким популярным?
• Длина кабеля до 25-30 метров;
• Передача звука (даже многоканального) вместе с видео — нет необходимости в отдельных динамиках;
• Удобные небольшие разъемы;
• Поддержка множества различных устройств: плееров, телевизоров, проекторов, видеорегистраторов, игровых консолей и т. Д.;
• Сверхвысокие разрешения;
• 3D-изображение; возможно вместе со сверхвысоким разрешением (версии HDMI 4b и 2.0).

Перспективы HDMI самые многообещающие — разработка продолжается. В 2013 году были приняты спецификации версии 2.0; этот стандарт совместим со старыми разъемами для проводов, но поддерживает более впечатляющие разрешения и другие отличные функции.

Монитор с портом дисплея — только становится повсеместным.

В течение многих лет компьютеры редко оснащались этим конкурентом HDMI, несмотря на то, что DisplayPort имеет много сильных сторон:
• Поддержка очень высоких разрешений вместе со стереосигналом;
• Передача звука;
• Впечатляющая длина кабеля

Эта интерфейсная технология даже более выгодна производителям, чем лицензионный HDMI: им не нужно платить разработчикам 15-25 центов, которые потребуются пользователям HDMI. Хотя в первые годы своего существования этот тип разъема не пользовался особой популярностью, сейчас компьютеры все чаще оснащаются парой Display Ports.

Монитор с USB-портом.

Подключение с помощью USB-разъема стало возможным с появлением версии 3.0. Используя адаптер DisplayLink, вы можете подключить монитор с разъемом DVI / HDMI к USB-порту ноутбука или компьютера. Такие порты являются стандартом для подключения внешних устройств, к чему стремятся все производители этих устройств.К USB-портам подключаются мыши, клавиатуры, принтеры, сканеры, модемы, устройства чтения карт, флеш-накопители, камеры, сотовые телефоны, плееры, жесткие диски, оптические приводы и т. Д. Этот разъем необходим тем, кто планирует работать одновременно с несколькими мониторами.

В заключение.

Познакомившись со всеми типами портов, теперь вы понимаете, что именно вам нужно. Независимо от того, что лучше всего соответствует вашим требованиям, вы можете найти 7 «, 8», 9 «, 10», 12 «, 15», 18 «, 24» защищенные сенсорные ЖК-мониторы с любыми портами среди ассортимента продукции Xenarc Технологии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Theme: Overlay by Kaira Extra Text
Cape Town, South Africa
