Создание домашней vpn сети через роутер. Пример создания соединения L2TP в роутерах D-Link. Параметры межсетевых экранов.

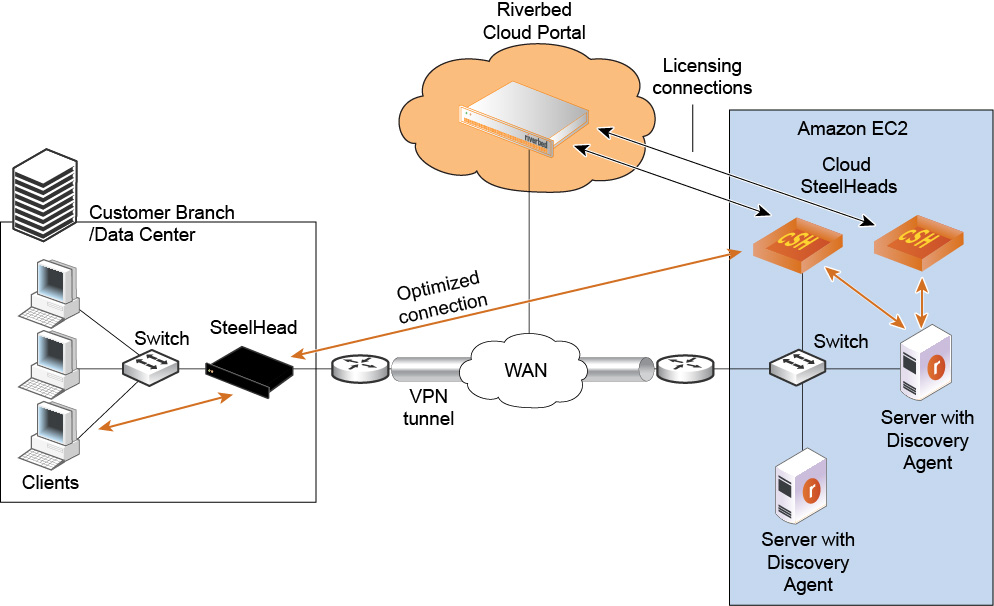

Для чего нужен VPN-туннель между двумя роутерами? Чтобы объединить ресурсы локальных сетей в единую сеть. В примере, рассмотренном ниже, используются два обычных роутера, где первый – служит VPN-сервером, второй – клиентом, и создается туннель. При этом, роутер с VPN сервером – должен иметь постоянный IP. Если все, приведенное выше, для вас актуально, дальше — читаем внимательно.

На третьем экране выберите сертификат сервера, выберите сертификат сервера, который был ранее создан, и нажмите «Далее». Здесь вы должны заполнить в соответствии с настройками сети вашего сервера. Давайте посмотрим на некоторые настройки. С остальными 3 битами мы можем адресовать 5 клиентов.

Вероятно, поля туннельной сети и локальной сети — это те, которые заслуживают большей осторожности на этом экране. Если вы еще не установили его, перейдите на вкладку «Система», «Диспетчер пакетов», «Доступные пакеты», найдите этот пакет и установите его, нажав кнопку «Установить».

Что мы получим?

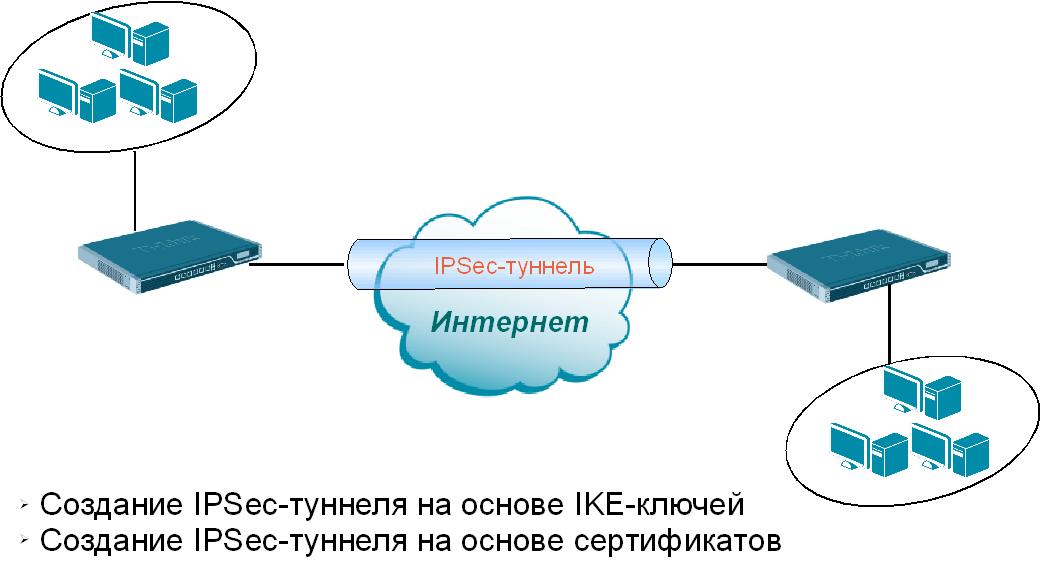

Топология соединений – такая:

На схеме, «красный» роутер – это «сервер», а «синий» – «клиент». Вместе — они образуют туннель. Заметим еще раз, что IP-адрес в «глобальной» сети у «сервера» — должен быть постоянным (фиксированным). Протокол VPN, других вариантов – не позволяет. Канал VPN через роутер — «сервер» – идет в Интернет, где его видит роутер-«клиент».

Действия, выполняемые перед настройкой роутера

Запускается загрузка установщика клиента. Этот файл необходимо скопировать или перенести на клиентский компьютер. Вы можете воспользоваться уже загруженным файлом конфигурации, который будет необходим. Этот файл следует скопировать или перенести на ваш телефон. Здесь, опять же, следующий, следующий, следующий.

Обратите внимание на значок в области уведомлений. Также обратите внимание, что значок клиента изменяет свой цвет на зеленый, указывая на то, что он подключен. Некоторые проверки, которые вы можете выполнить на стороне клиента. В любом другом случае вы не сможете.

В примере, рассмотренном дальше, внутренний IP первого роутера: 192.168.0.1, адреса всех устройств – отличаются только в последней цифре. Внутренний IP «клиентского» роутера- уже отличается (вместо предпоследнего «0», там – «1»). Соответственно, после «прокладки» туннеля, мы объединим две локальных сети: 192.168.0.хх и 192.168.1.хх.

Теперь – вопросы практические

Легкий способ настроить vpn сервер на роутере

Эксплуатация роутеров в домашних сетях — дело настолько обычное, что уже ни у кого не вызывает удивления. Роутер в обычном понимании используется для обеспечения доступа домашним устройствам выхода в сеть интернет. Однако иногда возникает потребность в доступе «из вне» к ресурсам с личного компьютера. Существует несколько способов реализации предоставления доступа к ресурсам домашней или небольшой корпоративной сети. Например, это vpn сервер на роутере.

Обязательным условием для организации доступа к домашней сети из интернета, это наличие так называемого «белого» или статического IP-адреса. Эта услуга должна предоставляться провайдером. Можно настроить внешний доступ с помощью службы DDNS, или динамические адреса, но это не всегда является возможным.

Что такое «виртуальная частная сеть»?

Виртуальная частная сеть (VPN) представляет собой создание шифрованного соединения между удаленным клиентом и сервером (точка-точка) так, что первый из них при подключении будет видеть сетевые ресурсы таким образом, будто он находится во внутренней сети. Настройка между клиентом и сервером производится только один раз, и в дальнейшем подключение будет производиться автоматически.

При создании соединения применяются протоколы PPTP или OpenVPN. PPTP протокол поддерживает практически каждый роутер с VPN сервером среднего ценового сегмента, но его использование ставит под сомнение безопасность сети. Протокол OpenVPN обеспечивает более надежную защиту соединения, но потребляет значительные машинные ресурсы для поддержки шифрования.

К преимуществам впн тоннеля отнесем следующее:

• защищенное соединение для входа в интернет;
• подмена реальных IP-адресов или их скрытие;
• удаленный шифрованный доступ к корпоративной или домашней сети из любой точки мира;
• обход блокировки сайтов.

Пошаговая настройка vpn сервера на роутере Asus

Как пример, показана настройка VPN на роутере Asus, поскольку именно они позволяют создавать туннели на заводской прошивке. Для настройки VPN проводится поэтапно. Для этого выполните следующие шаги:

1. В браузере открыть страницу настроек роутера, по умолчанию это адрес 192.168.0.1. Ввести имя пользователя и пароль (если эти данные не менялись, то посмотрите их на нижней стороне роутера).
2. Выбрать пункт меню «VPN-сервер».
3. Переключатели «Включить PPTP сервер» и «Network Place (Samba) Support» перевести в положение «да».
4. Указать имена пользователя и пароли для необходимого количества удаленных клиентов в соответствующих полях.
5. Перейти на вкладку «Подробнее о VPN». Здесь выбирается тип шифрования соединения, возможность подключения к DNS или WINS серверам, пулл IP-адресов клиентов для подключения.
6. Нажатие кнопки «Применить» переведет подключение в рабочее состояние.

При отсутствии «белого» IP-адреса, необходимо дополнительно переместиться на вкладку DDNS из меню «Интернет». На вкладке нужно поставить переключатель «Включить DDNS-клиент» в положение «Да», отметить нужный сервер и ввести имя хоста. На этом настройка VPN на роутере Asus закончена, переходим к настройке клиентов.

Настройка роутера, который планируется в виде клиента, не представляет сложности. На клиенте настраивается стандартное PPTP подключение, подобное тому, как подключение к интернет-провайдеру.

Некоторые роутеры на стандартных прошивках не могут быть использованы как серверы. Для решения многих задач может подойти прошивка, разрабатываемая группой независимых энтузиастов, которая имеет название DD-WRT, но применение данной прошивки требует некоторых навыков, да и подходит не для всех домашних роутеров.

PIX/ASA 7.X : Добавление нового туннеля или предоставление удаленного доступа к существующему VPN-туннелю LAN-LAN.

Содержание

Введение

Предварительные условия


Требования


Используемые документы


Условные обозначения


Схема сети

Общие сведения

Добавление дополнительного туннеля LAN-LAN к конфигурации


Пошаговые инструкции


Пример конфигурации

Добавление удаленного доступа VPN к конфигурации


Пошаговые инструкции


Пример конфигурации

Проверка

Поиск и устранение неполадок

Дополнительные сведения

Данный документ пошагово описывает добавление нового VPN-туннеля или предоставление удаленного доступа VPN к существующей конфигурации VPN-туннеля LAN-LAN. Дополнительные сведения о создании первоначальных IPSec-туннелей в VPN, а также примеры конфигурации, см. в разделе Устройство адаптивной защиты серии Cisco ASA 5500 — Примеры конфигураций и технические примечания.

Требования

Перед применением данной конфигурации убедитесь, что текущий рабочий VPN-туннель IPSEC LAN-LAN настроен правильно.

Используемые компоненты

Сведения, содержащиеся в данном документе, касаются следующих версий программного и аппаратного обеспечения:

Данные для документа были получены в специально созданных лабораторных условиях. Все устройства, используемые в этом документе, были запущены с чистой (заданной по умолчанию) конфигурацией. Если ваша сеть работает в реальных условиях, убедитесь, что вы понимаете потенциальное воздействие каждой команды.

Условные обозначения

Более подробные сведения о применяемых в документе обозначениях см. Условные обозначения, используемые в технической документации Cisco.

Сетевой график

В данном документе используется следующая настройка сети:

Нижеследующие выходные данные являются текущей рабочей конфигурацией устройства защиты, которое находится в Нью-Йорке (концентратор). В данной конфигурации, IPSec-туннель LAN-LAN настроен между Нью-Йорком (головной офис) и Теннеси.

ASA-NY-HQ#show running-config

: Saved
:
ASA Version 7.2(2)
!
hostname ASA-NY-HQ
domain-name corp2.com
enable password WwXYvtKrnjXqGbu1 encrypted
names
!
interface Ethernet0/0
 nameif outside
 security-level 0
 ip address 192.168.11.2 255.255.255.0
!
interface Ethernet0/1
 nameif inside
 security-level 100
 ip address 172.16.1.2 255.255.255.0
!
interface Ethernet0/2
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Ethernet0/3
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Management0/0
 shutdown
 no nameif
 no security-level
 no ip address
!
passwd 2KFQnbNIdI. 2KYOU encrypted
ftp mode passive
dns server-group DefaultDNS
 domain-name corp2.com
access-list inside_nat0_outbound extended permit ip 172.16.1.0 255.255.255.0
10.10.10.0 255.255.255.0
access-list outside_20_cryptomap extended permit ip 172.16.1.0 255.255.255.0
10.10.10.0 255.255.255.0

!--- Выходные данные команды подавляются.


nat-control
global (outside) 1 interface
nat (inside) 0 access-list inside_nat0_outbound
nat (inside) 1 172.16.1.0 255.255.255.0
route outside 0.0.0.0 0.0.0.0 192.168.11.100 1
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h423 0:05:00 h325 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout uauth 0:05:00 absolute
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
crypto ipsec transform-set ESP-3DES-SHA esp-3des esp-sha-hmac
crypto map outside_map 20 match address outside_20_cryptomap
crypto map outside_map 20 set peer 192. 168.10.10
crypto map outside_map 20 set transform-set ESP-3DES-SHA
crypto map outside_map interface outside
crypto isakmp enable outside
crypto isakmp policy 10
 authentication pre-share
 encryption 3des
 hash sha
 group 2
 lifetime 86400
crypto isakmp nat-traversal  20
tunnel-group 192.168.10.10 type ipsec-l2l
tunnel-group 192.168.10.10 ipsec-attributes
 pre-shared-key *
telnet timeout 1440
ssh timeout 5
console timeout 0
!
class-map inspection_default
 match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
 parameters
  message-length maximum 512
policy-map global_policy
 class inspection_default
  inspect dns preset_dns_map
  inspect ftp
  inspect h423 h325
  inspect h423 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
!
service-policy global_policy global
prompt hostname context
Cryptochecksum:a3aa2afb37dcad447031b7b0c8ea65d3
: end
ASA-NY-HQ#

В данный момент, существующий туннель LAN-LAN настроен между офисами Нью-Йорка (головной офис) и Теннеси. Компания недавно открыла новый офис, который располагается в Техасе. Новому офису необходимо подключиться к местным ресурсам, которые расположены в офисах Нью-Йорка и Теннеси. Кроме того, существует дополнительная потребность – предоставить сотрудникам возможность работать из дома, а также безопасный доступ к ресурсам, которые находятся в удаленной внутренней сети. В данном примере, новый VPN-туннель настроен так же, как и VPN-сервер удаленного доступа, находящийся в офисе в Нью-Йорке.

Чтобы разрешить связь между сетями VPN и определить трафик, который должен быть зашифрован или направлен через туннель, в данном примере используются две команды. Что позволяет получать доступ к Интернет, не отправляя трафик через VPN-туннель. Чтобы настроить эти два действия, задайте команды split-tunnel и same-security-traffic.

Раздельное туннелирование позволяет IPsec-клиентам, использующим удаленный доступ, условно направлять по туннелю IPsec в зашифрованном виде или напрямую пересылать пакеты интерфейсу сети в формате открытого текста. Благодаря раздельному туннелированию, пакеты, не сдерживаемые назначениями на другую сторону IPSec-туннеля, не обязательно должны быть вначале зашифрованными, отправлены через туннель, расшифрованы, а затем направлены в точку назначения. Данная команда применяет политику раздельного туннелирования к определенной сети. По умолчанию весь трафик направлен через туннель. Задайте команду split-tunnel-policy в режиме настройки групповой политики, чтобы установить политику раздельного туннелирования. Задайте данную команду со словом no, чтобы убрать split-tunneling-policy из настройки.

Устройство защиты включает в себя функцию, которая позволяет VPN-клиенту посылать трафик, защищенного IPSec другим пользователям VPN, путем разрешения передачи и приема трафика одного интерфейса. Данную функцию можно считать оконечным устройством VPN (клиент), который подключается через концентратор VPN (устройство защиты). Это называется возвратом. В другом приложении, данная функция может переадресовать входящий VPN-трафик обратно через тот же интерфейс, что и незашифрованный трафик. Применяется, например, к VPN клиентам, которые не имеют раздельного туннелирования, но имеют доступ к VPN и Интернет. Задайте команду same-security-traffic intra-interface в режиме глобального конфигурирования, чтобы настроить данную функцию.

Схема сети для данной конфигурации:

Пошаговые инструкции

Данный раздел описывает процедуры, которые необходимо выполнить на концентраторе (межсетевой экран Нью-Йорка) устройства защиты. Дополнительную информацию о настройке клиентов оконечных устройств (межсетевой экран Техаса), см. PIX/ASA 7.x: пример простой настройки VPN-туннеля PIX-PIX.

Выполните следующие шаги:

1. Создайте два списка доступа, которые будут использоваться криптокартой, чтобы определить содержательный трафик:

   • ASA-NY-HQ(config)#access-list outside_30_cryptomap
     			 extended permit ip 172.16.1.0 255.255.255.0
         20.20.20.0 255.255.255.0

   • ASA-NY-HQ(config)#access-list outside_30_cryptomap
     			 extended permit ip 10.10.10.0 255.255.255.0
         20.20.20.0 255.255.255.0

   Предупреждение: Чтобы осуществить связь, другая сторона туннеля должна иметь противоположные записи списка контроля доступа (ACL) для определенной сети.

2. Введите эти данные для оператора no nat, чтобы исключить преобразование сетевых адресов между сетями:

   • ASA-NY-HQ(config)#access-list inside_nat0_outbound
     			 extended permit ip 172.16.1.0 255.255.255.0
         20.20.20.0 255.255.255.0

   • ASA-NY-HQ(config)#access-list inside_nat0_outbound
     			 extended permit ip 10.10.10.0 255.255.255.0
         20.20.20.0 255.255.255.0

   • ASA-NY-HQ(config)#access-list inside_nat0_outbound
     			 extended permit ip 20.20.20.0 255.255.255.0
         10.10.10.0 255.255.255.0

   Предупреждение: Чтобы осуществить связь, другая сторона туннеля должна иметь противоположные записи списка контроля доступа (ACL) для определенной сети.

3. Задайте данную команду, чтобы включить узел VPN-сети Техаса на получение доступа к VPN-туннелю Теннесси:

   • ASA-NY-HQ(config)#same-security-traffic permit
     			 intra-interface

   Это позволяет одноранговым узлам VPN иметь связь друг с другом.

4. Создайте настройку криптокарт для новых VPN-туннелей. Используйте набор преобразований, который использовался в первой настройки VPN, так как все настройки второй фазы похожи на первые.

   • ASA-NY-HQ(config)#crypto map outside_map 30 match
     			 address outside_30_cryptomap

   • ASA-NY-HQ(config)#crypto map outside_map 30 set
     			 peer 192.168.12.2

   • ASA-NY-HQ(config)#crypto map outside_map 30 set
     			 transform-set
     			 ESP-3DES-SHA

5. Создайте туннельную группу для определенного туннеля с атрибутами необходимыми для подключения к удаленному узлу.

   • ASA-NY-HQ(config)#tunnel-group 192.168.12.2 type
     			 ipsec-l2l

   • ASA-NY-HQ(config)#tunnel-group 192.168.12.2
     			 ipsec-attributes

6. Теперь, когда новый туннель был настроен, для включения его необходимо послать через туннель содержательный трафик. Чтобы осуществить это, задайте команду source ping для отправки эхо-запроса на хост внутренней сети удаленного туннеля.

   В данном примере, проверяется рабочая станция на другой стороне туннеля обладающая адресом 20.20.20.16. Это включает туннель между Нью Йорком и Техасом. Теперь существует два туннеля соединенных с головным офисом. Если нет доступа к системе в обход туннеля, см. Наиболее распространенные решения проблем с IPSec VPN, чтобы найти альтернативное решение, что касается использования команды management-access.

Пример конфигурации

ASA-NY-HQ#show running-config

 : Saved
:
ASA Version 7.2(2)
!
hostname ASA-NY-HQ
domain-name corp2.com
enable password WwXYvtKrnjXqGbu1 encrypted
names
!
interface Ethernet0/0
 nameif outside
 security-level 0
 ip address 192.168.11.1 255.255.255.0
!
interface Ethernet0/1
 nameif inside
 security-level 100
 ip address 172.16.1.2 255.255.255.0
!
interface Ethernet0/2
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Ethernet0/3
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Management0/0
 shutdown
 no nameif
 no security-level
 no ip address
!
passwd 2KFQnbNIdI.2KYOU encrypted
ftp mode passive
dns server-group DefaultDNS
 domain-name corp2.com
same-security-traffic permit intra-interface
access-list inside_nat0_outbound extended permit ip 172.16.1.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 172.16.1.0 255.255.255.0 20.20.20.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 10.10.10.0 255.255.255.0 20.20.20.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 20.20.20.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list outside_20_cryptomap extended permit ip 172.16.1.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list outside_20_cryptomap extended permit ip 20.20.20.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list outside_30_cryptomap extended permit ip 172.16.1.0 255.255.255.0 20.20.20.0
255.255.255.0
access-list outside_30_cryptomap extended permit ip 10.10.10.0 255.255.255.0 20.20.20.0
255.255.255.0
logging enable
logging asdm informational
mtu outside 1500
mtu inside 1500
mtu man 1500
no failover
icmp unreachable rate-limit 1 burst-size 1
no asdm history enable
arp timeout 14400
nat-control
global (outside) 1 interface
nat (inside) 0 access-list inside_nat0_outbound
nat (inside) 1 172.16.1.0 255.255.255.0
route outside 0.0.0.0 0.0.0.0 192.168.11.1 1
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h423 0:05:00 h325 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout uauth 0:05:00 absolute
username sidney password 3xsopMX9gN5Wnf1W encrypted privilege 15
aaa authentication telnet console LOCAL
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
crypto ipsec transform-set ESP-3DES-SHA esp-3des esp-sha-hmac
crypto map outside_map 20 match address outside_20_cryptomap
crypto map outside_map 20 set peer 192.168.10.10
crypto map outside_map 20 set transform-set ESP-3DES-SHA
crypto map outside_map 30 match address outside_30_cryptomap
crypto map outside_map 30 set peer 192.168.12.2
crypto map outside_map 30 set transform-set ESP-3DES-SHA
crypto map outside_map interface outside
crypto isakmp enable outside
crypto isakmp policy 10
 authentication pre-share
 encryption 3des
 hash sha
 group 2
 lifetime 86400
crypto isakmp nat-traversal  20
tunnel-group 192.168.10.10 type ipsec-l2l
tunnel-group 192.168.10.10 ipsec-attributes
 pre-shared-key *
tunnel-group 192.168.12.2 type ipsec-l2l
tunnel-group 192.168.12.2 ipsec-attributes
 pre-shared-key *
telnet timeout 1440
ssh timeout 5
console timeout 0
!
class-map inspection_default
 match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
 parameters
  message-length maximum 512
policy-map global_policy
 class inspection_default
  inspect dns preset_dns_map
  inspect ftp
  inspect h423 h325
  inspect h423 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
!
service-policy global_policy global
prompt hostname context
Cryptochecksum:5a184c8e5e6aa30d4108a55ac0ead3ae
: end
ASA-NY-HQ#

Схема сети для данной конфигурации:

Пошаговые инструкции

Данный раздел описывает необходимые процедуры по добавлению мощного удаленного доступа и разрешению удаленным пользователям получать доступа ко всем узлам. Дополнительную информацию о настройке серверов удаленного доступа и об ограничении доступа, см. PIX/ASA 7.x ASDM: Ограничение сетевого доступа для пользователей удаленного доступа VPN.

Выполните следующие шаги:

1. Создайте пул IP-адреса, который будет использоваться клиентами подключающимися посредством VPN-туннеля. Также, создайте базового пользователя для получения доступа к VPN после завершения настройки.

   • ASA-NY-HQ(config)#ip local pool Hill-V-IP
     			 10.10.120.10-10.10.120.100 mask 255.255.255.0

   • ASA-NY-HQ(config)#username cisco password
     			 cisco111

2. Освободите специальный трафик от преобразования.

   • ASA-NY-HQ(config)#access-list
     			 inside_nat0_outbound extended permit ip 172.16.1.0
         255.255.255.0 10.10.120.0 255.255.255.0

   • ASA-NY-HQ(config)#access-list
     			 inside_nat0_outbound extended permit ip 10.10.120.0
         255.255.255.0 10.10.10.0 255.255.255.0

   • ASA-NY-HQ(config)#access-list
     			 inside_nat0_outbound extended permit ip 10.10.120.0
         255.255.255.0 20.20.20.0 255.255.255.0

   Обратите внимание, что в данном примере освобождается преобразованная связь между VPN туннелями.

3. Разрешите связь между уже созданными туннелями LAN-LAN.

   • ASA-NY-HQ(config)#access-list
     			 outside_20_cryptomap extended permit ip 10.10.120.0
         255.255.255.0 10.10.10.0 255.255.255.0

   • ASA-NY-HQ(config)#access-list
     			 outside_30_cryptomap extended permit ip 10.10.120.0
         255.255.255.0 20.20.20.0 255.255.255.0

   Это дает возможность пользователям удаленного доступа связываться с сетями в обход определенного туннеля.

   Предупреждение: Чтобы осуществить связь, другая сторона туннеля должна иметь противоположные записи списка контроля доступа (ACL) для определенной сети.

4. Настройте трафик, который будет зашифрован и послан через VPN-туннель.

   • ASA-NY-HQ(config)#access-list
     			 Hillvalley_splitunnel standard permit 172.16.1.0
         255.255.255.0

   • ASA-NY-HQ(config)#access-list
     			 Hillvalley_splitunnel standard permit 10.10.10.0
         255.255.255.0

   • ASA-NY-HQ(config)#access-list
     			 Hillvalley_splitunnel standard permit 20.20.20.0
         255.255.255.0

5. Настройте локальную проверку подлинности и информацию о политике для VPN-клиентов такие, как коды, dns и протоколы IPSec.

   • ASA-NY-HQ(config)#group-policy Hillvalley
     			 internal

   • ASA-NY-HQ(config)#group-policy Hillvalley
     			 attributes

     • ASA-NY-HQ(config-group-policy)#wins-server
       				value 10.10.10.20

     • ASA-NY-HQ(config-group-policy)#dns-server value
       				10.10.10.20

     • ASA-NY-HQ(config-group-policy)#vpn-tunnel-protocol
       				IPSec

6. Настройте IPSec и общие атрибуты, которые будут использованы VPN-туннелями Hillvalley такие, как предварительно согласованные ключи и пулы IP-адресов.

   • ASA-NY-HQ(config)#tunnel-group Hillvalley
     			 ipsec-attributes

     • ASA-NY-HQ(config-tunnel-ipsec)#pre-shared-key
       				cisco1234

   • ASA-NY-HQ(config)#tunnel-group Hillvalley
     			 general-attributes

     • ASA-NY-HQ(config-tunnel-general)#address-pool
       				Hill-V-IP

     • ASA-NY-HQ(config-tunnel-general)#default-group-policy
       				Hillvalley

7. Создайте политику раздельного туннеля, которая будет использовать ACL созданный в шаге №4, чтобы указать какой трафик будет зашифрован и пущен через туннель.

   • ASA-NY-HQ(config)#split-tunnel-policy
     			 tunnelspecified

   • ASA-NY-HQ(config)#split-tunnel-network-list value
     			 Hillvalley_splitunnel

8. Настройте необходимую для создания VPN-туннелей информацию криптокарт.

   • ASA-NY-HQ(config)#crypto ipsec transform-set
     			 Hill-trans esp-3des esp-sha-hmac

   • ASA-NY-HQ(config)#crypto dynamic-map
     			 outside_dyn_map 20 set transform-set
     			 Hill-trans

   • ASA-NY-HQ(config)#crypto dynamic-map dyn_map 20
     			 set reverse-route

   • ASA-NY-HQ(config)#crypto map outside_map 65535
     			 ipsec-isakmp dynamic
     			 outside_dyn_map

Пример конфигурации

ASA-NY-HQ#show running-config

 : Saved

hostname ASA-NY-HQ
ASA Version 7.2(2)

enable password WwXYvtKrnjXqGbu1 encrypted
names
!
interface Ethernet0/0
 nameif outside
 security-level 0
 ip address 192.168.11.2 255.255.255.0
!
interface Ethernet0/1
 nameif inside
 security-level 100
 ip address 172.16.1.2 255.255.255.0
!
interface Ethernet0/2
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Ethernet0/3
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Management0/0
 shutdown
 no nameif
 no security-level
 no ip address
!
passwd 2KFQnbNIdI.2KYOU encrypted
ftp mode passive
dns server-group DefaultDNS
 domain-name corp2.com
same-security-traffic permit intra-interface

!--- Необходимо для связи между одноранговыми узлами VPN.


access-list inside_nat0_outbound extended permit ip 172.16.1.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 172.16.1.0 255.255.255.0 20.20.20.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 10.10.10.0 255.255.255.0 20.20.20.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 20.20.20.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 10.10.120.0 255.255.255.0 20.20.20.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 172.16.1.0 255.255.255.0 10.10.120.0
255.255.255.0
access-list inside_nat0_outbound extended permit ip 10.10.120.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list outside_20_cryptomap extended permit ip 172.16.1.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list outside_20_cryptomap extended permit ip 20.20.20.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list outside_20_cryptomap extended permit ip 10.10.120.0 255.255.255.0 10.10.10.0
255.255.255.0
access-list Hillvalley_splitunnel standard permit 172.16.1.0 255.255.255.0
access-list Hillvalley_splitunnel standard permit 10.10.10.0 255.255.255.0
access-list Hillvalley_splitunnel standard permit 20.20.20.0 255.255.255.0
access-list outside_30_cryptomap extended permit ip 172.16.1.0 255.255.255.0 20.20.20.0
255.255.255.0
access-list outside_30_cryptomap extended permit ip 10.10.10.0 255.255.255.0 20.20.20.0
255.255.255.0
access-list outside_30_cryptomap extended permit ip 10.10.120.0 255.255.255.0 20.20.20.0
255.255.255.0
logging enable
logging asdm informational
mtu outside 1500
mtu inside 1500
mtu man 1500
ip local pool Hill-V-IP 10.10.120.10-10.10.120.100 mask 255.255.255.0
no failover
icmp unreachable rate-limit 1 burst-size 1
no asdm history enable
arp timeout 14400
nat-control
global (outside) 1 interface
nat (inside) 0 access-list inside_nat0_outbound
nat (inside) 1 172.16.1.0 255.255.255.0
route outside 0.0.0.0 0.0.0.0 192.168.11.1 1
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h423 0:05:00 h325 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout uauth 0:05:00 absolute
group-policy Hillvalley internal
group-policy Hillvalley attributes
 wins-server value 10.10.10.20
 dns-server value 10.10.10.20
 vpn-tunnel-protocol IPSec
 split-tunnel-policy tunnelspecified
 split-tunnel-network-list value Hillvalley_splitunnel
 default-domain value corp.com
username cisco password dZBmhhbNIN5q6rGK encrypted
aaa authentication telnet console LOCAL
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
crypto ipsec transform-set ESP-3DES-SHA esp-3des esp-sha-hmac
crypto ipsec transform-set Hill-trans esp-3des esp-sha-hmac
crypto dynamic-map outside_dyn_map 20 set transform-set Hill-trans
crypto dynamic-map dyn_map 20 set reverse-route
crypto map outside_map 20 match address outside_20_cryptomap
crypto map outside_map 20 set peer 192.168.10.10
crypto map outside_map 20 set transform-set ESP-3DES-SHA
crypto map outside_map 30 match address outside_30_cryptomap
crypto map outside_map 30 set peer 192.168.12.1
crypto map outside_map 30 set transform-set ESP-3DES-SHA

crypto map outside_map 65535 ipsec-isakmp dynamic outside_dyn_map
crypto map outside_map interface outside
crypto isakmp enable outside
crypto isakmp policy 10
 authentication pre-share
 encryption 3des
 hash sha
 group 2
 lifetime 86400
crypto isakmp nat-traversal  20
tunnel-group 192.168.10.10 type ipsec-l2l
tunnel-group 192.168.10.10 ipsec-attributes
 pre-shared-key *
tunnel-group 192.168.12.2 type ipsec-l2l
tunnel-group 192.168.12.2 ipsec-attributes
 pre-shared-key *
tunnel-group Hillvalley type ipsec-ra
tunnel-group Hillvalley general-attributes
 address-pool Hill-V-IP
 default-group-policy Hillvalley
tunnel-group Hillvalley ipsec-attributes
 pre-shared-key *
telnet timeout 1440
ssh timeout 5
console timeout 0
!
class-map inspection_default
 match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
 parameters
  message-length maximum 512
policy-map global_policy
 class inspection_default
  inspect dns preset_dns_map
  inspect ftp
  inspect h423 h325
  inspect h423 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
!
service-policy global_policy global
prompt hostname context
Cryptochecksum:62dc631d157fb7e91217cb82dc161a48
ASA-NY-HQ#

Используйте этот раздел для того, чтобы подтвердить, что ваша конфигурация работает правильно.

Средство Интерпретатор выходных данных (только для зарегистрированных клиентов) (OIT) поддерживает некоторые команды show. Используйте OIT для просмотра аналитики выходных данных команды show.

• ping inside x.x.x.x (IP-адрес хоста на противоположной стороне туннеля) – Данная команда позволяет посылать трафик по туннелю, используя адрес источника внутреннего интерфейса.

Данный раздел содержит сведения, которые можно использовать для устранения неполадок вашей конфигурации:

VPN туннель через роутер с 3G модемом

Это статья о том, как с помощью роутера, поддерживающего 3G модемы, подключаемые в порт USB, организовать VPN туннель для устройств в локальной сети. На самом деле это всё понадобилось по одной простой причине – как оказалось, у провайдера “Интертелеком”, так называемые “коробочные решения”, т.е. модемы, продваемые с вшитым номером и готовым подключением, при выходе в интернет получают ip-адреса из “серого” диапазона. Из-за этого такое подключение становится непригодным для использования его снаружи – подключиться к видеонаблюдению, например, или еще какому-нибудь сервису внутри локальной сети из интернета невозможно.

На сегодняшний день описанная тут прошивка устарела, а с новой её версией не всё гладко – для поддержки всех описанных возможностей в роутере нехватает памяти. Проблему решает кастомная прошивка, подробности по ссылке: Прошивка OpenWRT для роутера TP-link TL-MR3220.

В моем случае ситуация была такой: есть офис с сервером, на удаленной точке устанавливался кассовый аппарат, сервер из офиса должен делать запрос на кассовый аппарат и получать с него данные продаж. Т.е. необходимо организовать связь так, чтобы сервер видел кассу. Самый простой вариант – установить на точке роутер, в котором есть поддержка служб вроде Noip или DynDNS, подключить роутер к интернету, открыть нужный порт на кассовый аппарат. И вот тут получилась загвоздка. Выходом в интернет был 3G-модем и он при соединении с провайдером получал “серый” ip. Тогда необходим вариант посложнее, нужен vpn-сервер, нужен роутер, который сможет работать как vpn-клиент и будет делать это автоматически, без лишнего вмешательства. Идеальным вариантом мне кажется использование с обеих сторон роутеров Mikrotik, например RB751. Но есть еще одно препятствие.

Не все модемы из тех что есть в продаже подходят для использования в роутерах и наоборот, не все роутеры, которые работают с модемами, поддерживают те модемы, что есть в продаже.

Я составил список модемов, которые были в наличии у нас в магазинах и список роутеров, которые доступны, ну и соотвественно выписал списки поддерживаемых модемов для каждого роутера. У меня получилась всего одна подходящая парочка: роутер TP-link TL-MR3220 и модем Huawei EC306. Еще одно важное свойство этого роутера – для него есть прошивка OpenWrt, в которой, собственно, и есть нужные функции по поднятию vpn-туннеля.

Прошивка
Первое, что нужно будет сделать – прошить роутер. Прошивки для роутеров TP-Link лежат тут: Wiki OpenWrt

Прошивка которую использовал я: r42625, это вариант прошивки с веб-интерфейсом Luci.

На сегодняшний день актуальная версия прошивки r46767, в указанной выше уже не работают функции загрузки пакетов, вернее не работают ссылки, вшитые в прошивку.

Настройка 3G модема
После того как роутер прошит, он не будет сразу работать с модемом, для этого нужно добавить недостающие пакеты.

Чтобы добавить пакеты нужно подключить роутер к интрнету. Проще всего – вставить в wan порт кабель от другого роутера, по которому наш подопытный получит настройки по dhcp и выйдет в интернет. Можно использовать для выхода в интернет и wifi.

После того как интернет подключен заходим в раздел System – Software

Сначала нужно нажать Update lists, будет получен список доступных пакетов, в разделе Available packages выбрать необходимые:

comgt
kmod-usb2
kmod-usb-serial
kmod-usb-serial-option
kmod-usb-serial-wwan
kmod-usb-acm
usb-modeswitch
luci-proto-3g

После установки пакетов нужно вставить модем, в разделе System – Startup нужно проверить чтобы все опции запуска были включены (Enabled), и перезагрузить роутер.
После того как поддержка usb и протокол установлены нужно добавить новый сетевой интерфейс: в разделе Network – Interfaces. При создании нового интерфейса в поле выбора протокола должен быть доступен пункт UMTS/GPRS/EV-DO, после его выбора появятся поля для ввода параметров подключения: APN, username, password.

В настройках 3G интерфейса, на закладке Firewall settings нужно выбрать зону wan.
Теперь можно отключить те настройки, которые были сделаны для подключения роутера к интрнету (кабель или wifi) и перезагрузить роутер – должна установиться связь через модем.

Настройка VPN
Для vpn-подключения я использовал протокол pptp. По тому же принципу, что и при настройке модема, нужно в сетевых интерфейсах добавить новый, с использованием протокола pptp. Если такого варианта при выборе протоколов нет, нужно добавить пакеты с поддержкой этого протокола. В свойствах интерфейса нужно будет указать адрес сервера vpn, логин и пароль. На вкладке Firewall settings нужно добавить новую зону с произвольным именем, например ‘vpn’. Если всё настроено верно, после сохранения настроек роутер сразу установит связь с сервером.
Теперь нужно добавить правило для трафика между локальной сетью и vpn. В разделе Network – Firewall – Traffic rules создаем New forward rule, источник (Source zone) – lan, назначение (Destination zone) – vpn, действие (Action) – Accept. В том же разделе, на вкладке General settings для зоны VPN нужно убрать блокировку входящего и исходящего трафика и включить Masquerading.

на последней версии прошивки наблюдались проблемы при установке соединения по pptp протоколу, для устранения проблем необходимо проверить наличие и доустановить пакеты:
gre
kmod-gre
kmod-nf-nathelper-extra

Для проверки прохождения трафика через vpn можно зайти в браузере на любой сервис проверки “моего ip”, должен определиться ip адрес vpn-сервера к которому мы установили подключение.

Примерно так выглядит страница со списком сетевых интерфейсов после настройки всех нужных соединений:

Открываем порты
Последний этап настройки – открываем порты по которым можно будет обратиться к устройствам снаружи через созданный туннель.
Раздел Network – Firewall – Port Forwards. У меня почему-то сразу не выбирались нужные зоны, по этому я вписал нужные порты, добавил правило и уже потом отредактировал его как надо. А надо из зоны “vpn” с порта “нужный нам внешний порт” на адрес “указываем адрес устройства в локальной сети” на порт “нужный порт на устройстве” в зоне “lan”. Т.е. зона vpn это в нашем случае внешняя зона (External) а локальная сеть – внутренняя (Internal).

Теперь всё должно работать. При обращении из локальной сети vpn-сервера на клиентский ip, который получает наш роутер по настроенному порту мы попадем на нужный порт устройства, подключенного к роутеру.

VPN-туннель между узлами между ASA и маршрутизатором

Используя приведенную выше схему сети, приведенные ниже сценарии можно применить к обоим ASA для создания туннеля VPN между сайтами. Брандмауэр слева — это Cisco ASA, а устройство справа — маршрутизатор Cisco. Маршрутизатор должен иметь IOS, поддерживающую VPN.!
! Направьте конечную сеть на внешний интерфейс со следующим переходом в качестве шлюза по умолчанию.!
! Направьте конечную сеть на внешний интерфейс со следующим переходом в качестве шлюза по умолчанию.
IP-маршрут 192.168.11.0 255.255.255.0 22.22.22.1

! Убедитесь, что трафик VPN НЕ подключен к NAT
ip access-list расширенный ACL-NAT
запретить IP 172.16.22.0 0.0.0.255 192.168.11.0 0.0.0.255
разрешить ip любой любой
ip nat внутри списка источников ACL-NAT интерфейс Fa0 / 0 перегрузка

Настройка динамической многоточечной VPN (DMVPN) с использованием GRE через IPSec между несколькими маршрутизаторами

Функция динамической многоточечной VPN (DMVPN) позволяет пользователям лучше масштабировать большие и малые IPSec VPN за счет объединения туннелей общей инкапсуляции маршрутизации (GRE), шифрования IPSec и протокола разрешения следующего перехода (NHRP), чтобы предоставить пользователям простую настройку с помощью криптопрофилей, которые отменяют требования для определения статических криптокарт и динамического обнаружения конечных точек туннелей.

Требования

Для этого документа нет особых требований.

Используемые компоненты

Информация в этом документе основана на версиях программного и аппаратного обеспечения, указанных ниже.

Примечание. Сквозной проход нескольких IPSec поддерживается только в программном обеспечении Cisco IOS версий 12.2. (2) XK и 12.2. (13) T и более поздних.

Вывод команды show version на маршрутизаторе показан ниже:

 sv9-4 #  показать версию
     Программное обеспечение межсетевой операционной системы Cisco
     Программное обеспечение IOS (tm) 2600 (C2691-IK9S-M), версия  12.3 (3) , г.
        ВЫПУСК ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (fc2)
     Авторское право (c) 1986-2003, cisco Systems, Inc.
     Составлено dchih, Вт, 19 августа, 03:52
     Текстовая база изображения: 0x60008954, база данных: 0x61D08000

     ПЗУ: System Bootstrap, версия 12.2 (8r) T2,
        ВЫПУСК ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ (fc1)

     sv9-4 время безотказной работы 1 час 39 минут
     Система возвращается в ПЗУ перезагрузкой
     Файл системного образа "flash: c2691-ik9s-mz.123-3.bin"

     Этот продукт содержит криптографические функции и подлежит
     в законы США и местных стран, регулирующие импорт,
     экспорт, передача и использование.Поставка криптографических
     продукты не подразумевают права третьих лиц на импорт,
     экспортировать, распространять или использовать шифрование. Импортеры, экспортеры,
     дистрибьюторы и пользователи несут ответственность за соблюдение
     Законы США и местных стран. Используя этот продукт, вы соглашаетесь
     соблюдать применимые законы и правила. Если ты
     не в состоянии соблюдать законы США и местные законы, верните этот продукт
     немедленно.

     Краткое изложение законов США, регулирующих криптографические продукты Cisco
     можно найти по адресу:
     http: // www.cisco.com/wwl/export/crypto/tool/stqrg.html

     Если вам требуется дополнительная помощь, свяжитесь с нами, отправив
     отправьте электронное письмо на адрес [email protected].

     процессор cisco 2691 (R7000) (версия 0.1)
        с 98304 КБ / 32768 КБ памяти.
     Идентификатор платы процессора JMX0710L5CE
     ЦП R7000 на 160 МГц, реализация 39,
        Версия 3.3, кэш второго уровня 256 КБ
     Бриджинговое программное обеспечение.
     Программное обеспечение X.25, версия 3.0.0.
     Программное обеспечение SuperLAT (авторское право 1990 г. - Meridian Technology Corp.).
     2 FastEthernet / IEEE 802.3 интерфейса (ов)
     2 Последовательный (синхронный / асинхронный) сетевой интерфейс (ы)
     1 сетевой интерфейс (ы) ATM
     1 модуль (ы) виртуальной частной сети (VPN)
     Конфигурация DRAM имеет ширину 64 бита с отключенной четностью.
     55 Кбайт энергонезависимой памяти конфигурации.
     125184 КБ системной флэш-памяти ATA CompactFlash (чтение / запись)

     Регистр конфигурации - 0x2102

Информация, представленная в этом документе, была создана на устройствах в определенной лабораторной среде. Все устройства, используемые в этом документе, были запущены с очищенной (по умолчанию) конфигурацией.Если вы работаете в действующей сети, убедитесь, что вы понимаете потенциальное влияние любой команды перед ее использованием.

Предпосылки теории

Функция работает по следующим правилам.

• Каждый луч имеет постоянный туннель IPSec к концентратору, а не к другим лучам в сети. Каждый луч регистрируется как клиенты сервера NHRP.

• Когда лучу необходимо отправить пакет в целевую (частную) подсеть на другом луче, он запрашивает у сервера NHRP реальный (внешний) адрес целевого (целевого) луча.

• После того, как исходящий луч узнает адрес однорангового узла целевого луча, он может инициировать динамический туннель IPSec к целевому лучу.

• Туннель «луч-звезда» построен через многоточечный интерфейс GRE (mGRE).

• Каналы луча к луче устанавливаются по запросу всякий раз, когда между лучами есть трафик. После этого пакеты могут обходить концентратор и использовать туннель «луч-луч».

Следующие определения применяются к набору правил.

• NHRP — протокол клиента и сервера, в котором концентратор является сервером, а периферийные устройства — клиентами. Концентратор поддерживает базу данных NHRP адресов общедоступных интерфейсов каждого луча. Каждый луч регистрирует свой реальный адрес при загрузке и запрашивает у базы данных NHRP реальные адреса конечных лучей, чтобы построить прямые туннели.

• mGRE Tunnel Interface — позволяет одному интерфейсу GRE поддерживать несколько туннелей IPSec и упрощает размер и сложность конфигурации.

Примечание: После предварительно настроенного количества бездействия в туннелях «луч-точка» маршрутизатор разорвет эти туннели для экономии ресурсов (сопоставления безопасности IPSec [SA]).

Примечание: Профиль трафика должен соответствовать правилу 80–20 процентов: 80 процентов трафика состоит из трафика между лучами и концентраторами, а 20 процентов трафика состоит из трафика между лучами.

Условные обозначения

См. Раздел Условные обозначения технических советов Cisco для получения дополнительной информации об условных обозначениях в документе.

В этом разделе представлена ​​информация для настройки функций, описанных в этом документе.

Примечание: Чтобы найти дополнительную информацию о командах, используемых в этом документе, используйте Инструмент поиска команд (только зарегистрированные клиенты).

Схема сети

В этом документе используется настройка сети, показанная на схеме ниже.

Конфигурации

В этом документе используются конфигурации, показанные ниже.

 sv9-2 #  пробег
Конфигурация здания ...

Текущая конфигурация: 1827 байт
!
версия 12.3
конфигурация службы
отметки времени службы отладки дата и время мс
отметки времени службы журнал datetime мс
нет сервисного шифрования паролей
!
имя хоста sv9-2
!
маркер начала загрузки
маркер сапога
!
включить пароль cisco
!
нет ааа новая модель
IP подсеть-ноль
!
!
нет поиска IP-домена
!
ip ssh break-string
!

! --- Создайте политику ассоциации безопасности Интернета и управления ключами! --- Протокол (ISAKMP) для согласования на этапе 1.
!
 Политика  крипто isakmp 10
хэш md5
предварительная проверка подлинности

! --- Добавьте динамические предварительные общие ключи для всех удаленных! --- маршрутизаторов VPN.

  крипто-ключ isakmp адрес cisco123 0.0.0.0 0.0.0.0
!

! --- Создайте политику этапа 2 для фактического шифрования данных.

  crypto ipsec transform-set strong esp-3des esp-md5-hmac
!

! --- Создайте профиль IPSec, который будет динамически применяться к туннелям! --- GRE через IPSec.

  крипто IPsec профиль cisco
установить время жизни ассоциации безопасности в секундах 120
набор-трансформер strong
!
!
!
!
!
!
!
!
!
!
!
нет голосового буфера захвата hpi
нет места назначения захвата голоса hpi
!
!
!
!
!
!
!

! --- Создайте шаблон туннеля GRE, который будет применяться! --- ко всем динамически создаваемым туннелям GRE.
  интерфейс Tunnel0
IP-адрес 192.168.1.1 255.255.255.0
нет IP-перенаправления
ip mtu 1440
ip nhrp аутентификация cisco123
ip nhrp map multicast динамический
ip nhrp идентификатор сети 1
нет ip сплит-горизонт эигрп 90
нет IP-адреса следующего перехода eigrp 90
источник туннеля FastEthernet0 / 0
туннельный режим gre multipoint
ключ туннеля 0
защита туннеля профиль ipsec cisco
!

! --- Это исходящий интерфейс.

интерфейс FastEthernet0 / 0
IP-адрес 209.168.202.225 255.255.255.0
дуплекс авто
скорость авто
!

! --- Это входящий интерфейс.
интерфейс FastEthernet0 / 1
IP-адрес 1.1.1.1 255.255.255.0
дуплекс авто
скорость авто
!
интерфейс BRI1 / 0
нет IP-адреса
неисправность
!
интерфейс BRI1 / 1
нет IP-адреса
неисправность
!
интерфейс BRI1 / 2
нет IP-адреса
неисправность
!
интерфейс BRI1 / 3
нет IP-адреса
неисправность
!

! --- Включите протокол маршрутизации для отправки и получения! --- динамических обновлений о частных сетях.

  роутер eigrp 90
сеть 1.1.1.0 0.0.0.255
сеть 192.168.1.0
нет авто-сводки
!
ip http сервер
нет IP http безопасный сервер
ip бесклассовый
IP-маршрут 0.0.0.0 0.0.0.0 209.168.202.226
!
!
!
!
!
!
!
!
!
!
!
линия con 0
время ожидания выполнения 0 0
транспорт предпочел все
транспортная продукция все
escape-символ 27
линия aux 0
транспорт предпочел все
транспортная продукция все
линия vty 0 4
пароль cisco
авторизоваться
транспорт предпочел все
транспорт ввод все
транспортная продукция все
!
!
конец

 sv9-3 #  пробег
Конфигурация здания...

Текущая конфигурация: 1993 байта
!
версия 12.3
отметки времени службы время безотказной отладки
отметки времени службы журнал работоспособности
нет сервисного шифрования паролей
!
имя хоста sv9-3
!
маркер начала загрузки
загрузочная системная флешка: c3725-ik9s-mz.123-3.bin
маркер сапога
!
!
нет ааа новая модель
IP подсеть-ноль
!
!
нет поиска IP-домена
!
ip ssh break-string
!
!

! --- Создайте политику ISAKMP для согласования этапа 1.

 Политика  крипто isakmp 10
хэш md5
предварительная проверка подлинности

! --- Добавьте динамические предварительные общие ключи для всех удаленных VPN! --- маршрутизаторов и концентратора.
  крипто-ключ isakmp адрес cisco123 0.0.0.0 0.0.0.0
!
!

! --- Создайте политику этапа 2 для фактического шифрования данных.

  crypto ipsec transform-set strong esp-3des esp-md5-hmac
!

! --- Создайте профиль IPSec, который будет динамически применяться к! --- туннелям GRE через IPSec.

  крипто IPsec профиль cisco
установить время жизни ассоциации безопасности в секундах 120
набор-трансформер strong
!
!
!
!
!
!
!
!
!
!
!
нет голосового буфера захвата hpi
нет места назначения захвата голоса hpi
!
!
факс-интерфейс типа факс-почта
!
!
!
!
!

! --- Создайте шаблон туннеля GRE, который будет применяться! --- ко всем динамически создаваемым туннелям GRE.
  интерфейс Tunnel0
IP-адрес 192.168.1.2 255.255.255.0
нет IP-перенаправления
ip mtu 1440
ip nhrp аутентификация cisco123
ip nhrp map multicast динамический
ip nhrp map 192.168.1.1 209.168.202.225
ip nhrp map multicast 209.168.202.225
ip nhrp идентификатор сети 1
ip nhrp nhs 192.168.1.1
источник туннеля FastEthernet0 / 0
туннельный режим gre multipoint
ключ туннеля 0
защита туннеля профиль ipsec cisco
!

! --- Это исходящий интерфейс.

интерфейс FastEthernet0 / 0
IP-адрес 209.168.202.131 255.255.255.0
дуплекс авто
скорость авто
!

! --- Это входящий интерфейс.

интерфейс FastEthernet0 / 1
IP-адрес 2.2.2.2 255.255.255.0
дуплекс авто
скорость авто
!
интерфейс BRI1 / 0
нет IP-адреса
неисправность
!
интерфейс BRI1 / 1
нет IP-адреса
неисправность
!
интерфейс BRI1 / 2
нет IP-адреса
неисправность
!
интерфейс BRI1 / 3
нет IP-адреса
неисправность
!

! --- Включите протокол маршрутизации для отправки и получения! --- динамических обновлений о частных сетях.

  роутер eigrp 90
сеть 2.2.2.0 0.0.0.255
сеть 192.168.1.0
нет авто-сводки
!
ip http сервер
нет IP http безопасный сервер
ip бесклассовый
IP-маршрут 0.0.0.0 0.0.0.0 209.168.202.225
ip route 3.3.3.0 255.255.255.0 Tunnel0
!
!
!
!
!
!
!
!
dial-peer cor custom
!
!
!
!
!
линия con 0
время ожидания выполнения 0 0
транспорт предпочел все
транспортная продукция все
escape-символ 27
линия aux 0
транспорт предпочел все
транспортная продукция все
линия vty 0 4
авторизоваться
транспорт предпочел все
транспорт ввод все
транспортная продукция все
!
!
конец

 sv9-4 #  пробег
Конфигурация здания...

Текущая конфигурация: 1994 байта
!
версия 12.3
отметки времени службы отладки дата и время мс
отметки времени службы журнал datetime мс
нет сервисного шифрования паролей
!
имя хоста sv9-4
!
маркер начала загрузки
загрузочная системная флешка: c2691-ik9s-mz.123-3.bin
маркер сапога
!
!
нет ааа новая модель
IP подсеть-ноль
!
!
нет поиска IP-домена
!
ip ssh break-string
!
!
!

! --- Создайте политику ISAKMP для согласования этапа 1.

 Политика  крипто isakmp 10
хэш md5
предварительная проверка подлинности

! --- Добавьте динамические предварительные общие ключи для всех удаленных VPN! --- маршрутизаторов и концентратора.
  крипто-ключ isakmp адрес cisco123 0.0.0.0 0.0.0.0
!
!

! --- Создайте политику этапа 2 для фактического шифрования данных.

  crypto ipsec transform-set strong esp-3des esp-md5-hmac
!

! --- Создайте профиль IPSec, который будет динамически применяться к! --- туннелям GRE через IPSec.

  крипто IPsec профиль cisco
установить время жизни ассоциации безопасности в секундах 120
набор-трансформер strong
!
!
!
!
!
!
!
!
!
!
!
нет голосового буфера захвата hpi
нет места назначения захвата голоса hpi
!
!
!
!
!
!
!

! --- Создайте шаблон туннеля GRE, который будет применяться! --- ко всем динамически создаваемым туннелям GRE.
  интерфейс Tunnel0
IP-адрес 192.168.1.3 255.255.255.0
нет IP-перенаправления
ip mtu 1440
ip nhrp аутентификация cisco123
ip nhrp map multicast динамический
ip nhrp map 192.168.1.1 209.168.202.225
ip nhrp map multicast 209.168.202.225
ip nhrp идентификатор сети 1
ip nhrp nhs 192.168.1.1
источник туннеля FastEthernet0 / 0
туннельный режим gre multipoint
ключ туннеля 0
защита туннеля профиль ipsec cisco
!

! --- Это исходящий интерфейс.

интерфейс FastEthernet0 / 0
IP-адрес 209.168.202.130 255.255.255.0
дуплекс авто
скорость авто
!
интерфейс Serial0 / 0
нет IP-адреса
неисправность
тактовая частота 2000000
нет очереди
!

! --- Это входящий интерфейс.

интерфейс FastEthernet0 / 1
IP-адрес 3.3.3.3 255.255.255.0
дуплекс авто
скорость авто
!
интерфейс Serial0 / 1
нет IP-адреса
неисправность
тактовая частота 2000000
!
интерфейс ATM1 / 0
нет IP-адреса
неисправность
нет банкомата ilmi-keepalive
!

! --- Включите протокол маршрутизации для отправки и получения! --- динамических обновлений о частных сетях.

  роутер eigrp 90
сеть 3.3.3.0 0.0.0.255
сеть 192.168.1.0
нет авто-сводки
!
ip http сервер
нет IP http безопасный сервер
ip бесклассовый
ip route 2.2.2.0 255.255.255.0 Tunnel0
IP-маршрут 0.0.0.0 0.0.0.0 209.168.202.225
!
!
!
!
!
!
!
!
dial-peer cor custom
!
!
!
!
!
линия con 0
время ожидания выполнения 0 0
транспорт предпочел все
транспортная продукция все
escape-символ 27
линия aux 0
транспорт предпочел все
транспортная продукция все
линия vty 0 4
пароль cisco
авторизоваться
транспорт предпочел все
транспорт ввод все
транспортная продукция все
!
!
конец

В этом разделе представлена ​​информация, которую вы можете использовать, чтобы убедиться, что ваша конфигурация работает правильно.

Определенные команды show поддерживаются Средством интерпретации выходных данных (только для зарегистрированных клиентов), который позволяет просматривать анализ выходных данных команды show .

• показать активное соединение с криптосистемой. — отображает общее количество шифрованных и дешифрованных данных для каждой SA.

• show crypto ipsec sa — отображает статистику по активным туннелям.

• show crypto isakmp sa — отображает состояние ISAKMP SA.

В этом разделе представлена ​​информация, которую можно использовать для устранения неполадок в конфигурации.

DMVPN Туннельные створки с перерывами

Проблема

ДМВПН закрылки тоннеля периодически.

Решение

Когда туннели DMVPN колеблются, проверьте соседство между маршрутизаторами, поскольку проблемы с формированием соседства между маршрутизаторами могут вызвать колебание туннеля DMVPN. Чтобы решить эту проблему, убедитесь, что соседство между маршрутизаторами всегда установлено.

Команды поиска и устранения неисправностей

Примечание: Перед вводом команд отладки см. Раздел Важная информация о командах отладки.

• debug crypto ipsec — отображает события IPSec.

• debug crypto isakmp — отображает сообщения о событиях Internet Key Exchange (IKE).

• отладка криптографической машины — отображает информацию от криптографической машины.

Дополнительную информацию по устранению неполадок IPSec можно найти в разделе Устранение неполадок IP-безопасности — Общие сведения и использование команд отладки.

Пример вывода отладки

Отладки NHRP

Следующие выходные данные отладки показывают запрос NHRP и ответ разрешения NHRP. Отладки были захвачены со спиц sv9-4 и sv9-3 и хаба sv9-2.

 sv9-4 #  показать отладку
NHRP:
Отладка протокола NHRP включена

sv9-4 #  пинг 2.2.2.2

Для прерывания введите escape-последовательность.
Отправка 5 100-байтовых эхо-сообщений ICMP в 2.2.2.2, время ожидания составляет 2 секунды:
!!!!!
Уровень успеха составляет 100 процентов (5/5), мин. / Сред. / Макс. Двусторонний переход = 4/4/4 мс
sv9-4 #
* 1 марта 02: 06: 01.667: NHRP: отправка пакета на NHS 192.168.1.1 на Tunnel0
* 1 марта 02: 06: 01.671: NHRP: отправка пакета на NHS 192.168.1.1 на Tunnel0
* 1 марта 02: 06: 01.675: NHRP: отправка пакета на NHS 192.168.1.1 на Tunnel0
* 1 марта, 02: 06: 01.679: NHRP: инкапсуляция прошла успешно.
   IP-адрес туннеля 209.168.202.225
  * 1 марта, 02:06:01.679: NHRP: отправить запрос разрешения через Tunnel0,
   размер пакета: 84
* 1 марта 02:06: 01.679: src: 192.168.1.3, dst: 192.168.1.1
* 1 марта 02: 06: 01.679: NHRP: 84 байта из Tunnel0
* 1 марта 02: 06: 01.679: NHRP: отправка пакета на NHS 192.168.1.1 на Tunnel0
* 1 марта 02: 06: 01.683: NHRP: отправка пакета в NHS 192.168.1.1 на Tunnel0
* 1 марта 02: 06: 03.507: NHRP: инкапсуляция прошла успешно.
   IP-адрес туннеля 209.168.202.225
  * 1 марта 02: 06: 03.507: NHRP: отправить запрос разрешения через Tunnel0,
   размер пакета: 84
* 1 марта, 02:06:03.507: SRC: 192.168.1.3, ДСТ: 192.168.1.1
* 1 марта 02: 06: 03.507: NHRP: 84 байта из Tunnel0
* 1 марта 02: 06: 03.511: NHRP: получение ответа о разрешении через Tunnel0,
   размер пакета: 132
* 1 марта 02: 06: 03.511: NHRP: netid_in = 0, to_us = 1
  * 1 марта 02: 06: 03.511: NHRP: Нет необходимости откладывать обработку разрешения
   событие nbma src: 209.168.202.130 nbma dst: 209.168.202.131

sv9-3 #
05:31:12: NHRP: отправка пакета в NHS 192.168.1.1 на Tunnel0
05:31:12: NHRP: отправка пакета в NHS 192.168.1.1 на Tunnel0
05:31:12: NHRP: отправка пакета на NHS 192.168.1.1 на Tunnel0
05:31:12: NHRP: инкапсуляция прошла успешно. IP-адрес туннеля 209.168.202.225
  05:31:12: NHRP: отправить запрос разрешения через Tunnel0, размер пакета: 84
05:31:12: src: 192.168.1.2, dst: 192.168.1.1
05:31:12: NHRP: 84 байта из Tunnel0
05:31:12: NHRP: отправка пакета в NHS 192.168.1.1 на Tunnel0
  05:31:12: NHRP: запрос разрешения приема через Tunnel0, размер пакета: 104
05:31:12: NHRP: netid_in = 1, to_us = 0
05:31:12: NHRP: Задержка запроса разрешения nbma src: 209.168.202.131
   nbma dst: 209.168.202.130 причина: IPSEC-IFC: нужно дождаться IPsec SA.
  05:31:12: NHRP: ответ о разрешении приема через Tunnel0, размер пакета: 112
05:31:12: NHRP: netid_in = 0, to_us = 1
05:31:12: NHRP: запрос разрешения уже обрабатывается (задерживается).
05:31:12: NHRP: запрос разрешения не поставлен в очередь.
   Уже обрабатывается (задерживается).
05:31:12: NHRP: отправка пакета в NHS 192.168.1.1 на Tunnel0
05:31:13: NHRP: Обработка отложенного запроса разрешения src: 192.168.1.3
   dst: 2.2.2.2
05:31:13: NHRP: нет необходимости откладывать обработку события разрешения
   Источник nbma: 209.168.202.131 dst nbma: 209.168.202.130

sv9-2 #
* 1 марта 06: 03: 40.174: NHRP: пересылка пакета в пределах той же структуры
   Туннель0 -> Туннель0
* 1 марта 06: 03: 40.174: NHRP: пересылка пакета в той же структуре
   Туннель0 -> Туннель0
* 1 марта 06: 03: 40.178: NHRP: пересылка пакета внутри той же сети
   Туннель0 -> Туннель0
  * 1 марта 06: 03: 40.182: NHRP: получить запрос разрешения через Tunnel0,
   размер пакета: 84
* 1 марта, 06:03:40.182: NHRP: netid_in = 1, to_us = 0
* 1 марта 06: 03: 40.182: NHRP: Нет необходимости откладывать обработку разрешения
   событие nbma src: 209.168.202.225 nbma dst: 209.168.202.130
  * 1 марта 06:03: 40.182: NHRP: nhrp_rtlookup дал Tunnel0
* 1 марта 06:03: 40.182: NHRP: netid_out 1, netid_in 1
* 1 марта 06:03: 40.182: NHRP: nhrp_cache_lookup_comp вернул 0x0
* 1 марта 06: 03: 40.182: NHRP: вызов nhrp_forward
* 1 марта 06: 03: 40.182: NHRP: инкапсуляция прошла успешно.
   IP-адрес туннеля 209.168.202.131
* 1 марта 06: 03: 40.182: NHRP: запрос разрешения пересылки через Tunnel0,
   размер пакета: 104
* 1 марта, 06:03:40.182: src: 192.168.1.1, dst: 2.2.2.2
* 1 марта 06: 03: 40.182: NHRP: 104 байта из Tunnel0
* 1 марта 06: 03: 40.182: NHRP: пересылка пакета внутри той же сети
   Туннель0 -> Туннель0
* 1 марта 06: 03: 40.182: NHRP: получить запрос разрешения через Tunnel0,
   размер пакета: 84
* 1 марта 06:03: 40.182: NHRP: netid_in = 1, to_us = 0
* 1 марта 06: 03: 40.182: NHRP: Нет необходимости откладывать обработку разрешения
   событие nbma src: 209.168.202.225 nbma dst: 209.168.202.131
  * 1 марта 06:03: 40.182: NHRP: nhrp_rtlookup дал Tunnel0
* 1 марта, 06:03:40.182: NHRP: netid_out 1, netid_in 1
* 1 марта 06:03: 40.182: NHRP: nhrp_cache_lookup_comp вернул 0x63DE9498
* 1 марта 06: 03: 40.182: NHRP: инкапсуляция прошла успешно.
   IP-адрес туннеля 209.168.202.131
* 1 марта 06: 03: 40.182: NHRP: отправить ответ о разрешении через Tunnel0,
   размер пакета: 112
* 1 марта 06:03: 40.186: src: 192.168.1.1, dst: 192.168.1.2
* 1 марта 06: 03: 40.186: NHRP: 112 байт из Tunnel0
* 1 марта 06: 03: 40.186: NHRP: пересылка пакета внутри той же сети
   Туннель0 -> Туннель0
* 1 марта 06: 03: 42.010: NHRP: получить запрос разрешения через Tunnel0,
   размер пакета: 84
* 1 марта, 06:03:42.010: NHRP: netid_in = 1, to_us = 0
  * 1 марта 06:03: 42.010: NHRP: Нет необходимости откладывать обработку разрешения
   событие nbma src: 209.168.202.225 nbma dst: 209.168.202.130


Отладки согласования ISAKMP и IPSec

Следующие выходные данные отладки показывают согласование ISAKMP и IPSec. Отладки были захвачены со спиц sv9-4 и sv9-3.

 sv9-4 #  пинг 2.2.2.2

Для прерывания введите escape-последовательность.
Отправка 5 100-байтовых эхо-сообщений ICMP в 2.2.2.2 таймаут 2 секунды:
!!!!!
Коэффициент успеха составляет 100 процентов (5/5), мин. / Сред. / Макс. Туда и обратно = 1/2/4 мс
sv9-4 #
* 1 марта 02: 25: 37.107: ISAKMP (0: 0): получен пакет от 209.168.202.131
   dport 500 sport 500 Global (N) NEW SA
* 1 марта 02: 25: 37.107: ISAKMP: локальный порт 500, удаленный порт 500
* 1 марта 02: 25: 37.107: ISAKMP: успешно вставьте sa sa = 63B38288
* 1 марта 02: 25: 37.107: ISAKMP (0:12): ввод = IKE_MESG_FROM_PEER,
   IKE_MM_EXCH
* 1 марта 02: 25: 37.107: ISAKMP (0:12): старое состояние = IKE_READY
   Новое состояние = IKE_R_MM1

* 1 марта, 02:25:37.107: ISAKMP (0:12): обработка полезной нагрузки SA.
   ID сообщения = 0
* 1 марта 02: 25: 37.107: ISAKMP (0:12): обработка полезной нагрузки идентификатора поставщика
* 1 марта 02: 25: 37.107: ISAKMP (0:12): идентификатор поставщика похож на Unity / DPD, но
   серьезное несоответствие 157
* 1 марта 02: 25: 37.107: ISAKMP (0:12): идентификатор поставщика - NAT-T v3
* 1 марта 02: 25: 37.107: ISAKMP (0:12): обработка полезной нагрузки идентификатора поставщика
* 1 марта 02: 25: 37.107: ISAKMP (0:12): идентификатор поставщика похож на Unity / DPD, но
   серьезное несоответствие 123
* 1 марта 02: 25: 37.107: ISAKMP (0:12): идентификатор поставщика - NAT-T v2
* 1 марта, 02:25:37.107: ISAKMP: Ищем соответствующий ключ для
   209.168.202.131 по умолчанию: успех
* 1 марта 02: 25: 37.107: ISAKMP (0:12): найден предварительный общий ключ однорангового узла
   соответствие 209.168.202.131
* 1 марта 02: 25: 37.107: Обнаружен локальный предварительный ключ ISAKMP (0:12)
* 1 марта 02: 25: 37.107: ISAKMP: профили сканирования для xauth ...
* 1 марта 02: 25: 37.107: ISAKMP (0:12): проверка преобразования ISAKMP 1
   против политики приоритета 10
* 1 марта 02: 25: 37.107: ISAKMP: шифрование D

VPN-туннель: что это такое и как он работает?

VPN-туннель — это зашифрованный канал между вашим компьютером или мобильным устройством и внешней сетью.

VPN-туннель — сокращение от туннеля виртуальной частной сети — может предоставить способ скрыть часть вашей онлайн-активности.

Как? VPN-туннель соединяет ваш смартфон, ноутбук, компьютер или планшет с другой сетью, в которой ваш IP-адрес скрыт, а все данные, которые вы генерируете во время серфинга в Интернете, зашифрованы.

Подключаясь к веб-сайтам через VPN-туннель, а не напрямую, вы можете помочь предприятиям, государственным органам, хакерам или другим любителям отслеживать вашу онлайн-активность или просматривать ваш IP-адрес, который, как и ваш фактический адрес, определяет ваше местоположение пока вы в сети.

VPN-туннель полезен, когда вы входите в Интернет через общедоступный Wi-Fi в отелях, кафе или библиотеке.

Как работает VPN-туннелирование?

Чтобы подключиться к Интернету через VPN-туннель, вам сначала необходимо зарегистрироваться в службе виртуальной частной сети, более известной как VPN. VPN — это ключ к сокрытию вашего IP-адреса и защите вашей онлайн-активности от слежки.

Перед посещением веб-сайтов вы войдете в службу своего VPN-провайдера.Когда вы затем начнете поиск в Интернете, посещаемые вами веб-сайты и ваш собственный интернет-провайдер — для краткости ISP — не увидят ваш IP-адрес. Вместо этого они увидят IP-адрес вашего VPN-провайдера, что поможет защитить вашу конфиденциальность.

По сути, когда вы нажимаете на ссылки или загружаете файлы с сайта, никто не узнает, что это ваши действия. Это как если бы ваш VPN-провайдер построил туннель вокруг вашей онлайн-активности, создав барьер между ним и всеми остальными.

Однако одного использования VPN может быть недостаточно для защиты вашей конфиденциальности в Интернете.Вот почему провайдеры VPN делают еще один шаг к шифрованию данных, которые вы отправляете и получаете, пока находитесь в сети. Когда ваши данные зашифрованы, они шифруются, поэтому слежка не может их перехватить и расшифровать.

Когда вы включите этот дополнительный уровень защиты, хакеры, предприятия, правительства и другие лица не смогут отслеживать, какие сайты вы посещаете, какие файлы вы загружаете, видео, которое вы транслируете, или онлайн-игры, в которые вы играете.

Скрытие вашего IP-адреса и шифрование данных, которые вы отправляете и получаете, — это мощная комбинация, которая помогает сохранить конфиденциальность ваших сеансов просмотра в Интернете.

Протоколы туннелей VPN

Не все туннели VPN одинаково эффективны для защиты вашей конфиденциальности в Интернете. Мощность туннеля зависит от типа протокола туннелирования, используемого вашим провайдером VPN.

Некоторые протоколы устарели и могут не обеспечивать шифрование данных, достаточное для предотвращения онлайн-слежки, поэтому рекомендуется работать с поставщиком VPN, который полагается на самый надежный протокол туннелирования.

PPTP

Протокол туннелирования «точка-точка»

, более известный как PPTP, является одной из самых старых версий, используемых до сих пор.Сильной стороной этого протокола является его скорость: он обеспечивает чрезвычайно высокую скорость соединения.

Однако за эту скорость приходится платить. PPTP работает быстро, отчасти потому, что уровень шифрования данных у него слабый по сегодняшним стандартам. Это означает, что посторонним легче взломать шифрование, обеспечиваемое этим протоколом. Если вы хотите большей защиты, изучите более надежную форму протокола.

L2TP / IPSec

Layer 2 Tunneling Protocol при использовании с Интернет-протоколом безопасности является шагом вперед по сравнению с базовым PPTP.Это связано с тем, что этот уровень протокола туннелирования предлагает два уровня защиты: части L2TP и IPSec этого протокола создают собственное шифрование. Это приводит к двухуровневой защите ваших онлайн-данных.

Обратная сторона? Этот тип протокола туннелирования из-за двух уровней шифрования может привести к снижению скорости онлайн-соединения. L2TP / IPSec также иногда блокируется межсетевыми экранами. Это потому, что этот тип туннелирования VPN использует фиксированные порты.

SSTP

Протокол

Secure Socket Tunneling Protocol необычен, потому что он доступен только в операционных системах Windows.Этот тип протокола туннелирования очень безопасен, что делает его безопасным выбором. Он также не использует фиксированные порты, поэтому SSTP легче проходит через брандмауэры.

Проблема, конечно, в том, что этот протокол недоступен для операционных систем, отличных от Windows. Это исключает многих потенциальных пользователей.

OpenVPN

Если вы ищете самую надежную защиту в сети, вам следует подумать об инвестициях в поставщика услуг VPN, который полагается на протокол OpenVPN.

Этот протокол работает со всеми основными операционными системами, Linux, Windows и Mac, в мобильных операционных системах Android и iOS.

Может, вы предпочитаете независимую операционную систему? OpenVPN может вам помочь, потому что он работает с такими системами, как FreeBSD, NetBSD, Solaris и OpenBSD.

OpenVPN в настоящее время считается лучшей формой протокола туннелирования VPN. Это потому, что его шифрование особенно надежно. Он также умеет обходить брандмауэры.

Защита вашей конфиденциальности в сети

Ключ к VPN-туннелированию — это фактическое использование службы. VPN не сможет сохранить вашу личность в секрете или зашифровать данные, которые вы отправляете и получаете, если вы пропустите этот дополнительный шаг подключения к провайдеру VPN перед выходом в Интернет.

Помните также, что для полной защиты вашей конфиденциальности в Интернете вам необходимо включить защиту VPN на любом устройстве, которое вы используете для выхода в Интернет из общедоступных мест. Защита ноутбука с помощью VPN не поможет, если вы входите в Интернет с помощью смартфона, пока вы отдыхаете в кафе.

В нижней строке? VPN-туннелирование необходимо для обеспечения конфиденциальности в Интернете. Просто убедитесь, что вы используете свой VPN-сервис после того, как зарегистрируетесь в нем.

Juniper: Настройка туннеля IPSec VPN между межсетевым экраном / устройством VPN Juniper Netscreen и устройством Cisco VPN

Сегодня я объясню (простые) шаги по настройке туннеля IPSec VPN на основе маршрутов между межсетевым экраном / устройством VPN Juniper Netscreen и удаленным устройством Cisco (например, Cisco ASA)

Если вам нужна более общая информация о IPSec и создании VPN с помощью Juniper, прочтите мой блог о VPN с Juniper netscreen: Создание IPSec VPN с Juniper Netscreen ScreenOS (CJFV)

Пример сети, использованный в этом объяснении, выглядит так:

Это наши цели:

1. Установите двустороннюю VPN между компанией A (за устройством netscreen) и компанией B (за устройством Cisco), используя PSK, 3DES / SHA1

   PSK (общий ключ): AD230LdaiJDIdaz392382

2. Настроить двунаправленную маршрутизацию от A-LAN1 к B-LAN1 и B-LAN2, без преобразования сетевых адресов
3. Разрешить хостам из A-LAN2 и A-LAN3 доступ к B-LAN1 и B-LAN2 и использовать IP-адрес интерфейса межсетевого экрана netscreen в зоне WAN (eth0 / 1: 2.2.2.1) в качестве IP-адреса источника

Общедоступные (Интернет) IP-адреса каждого устройства vpn: 3.3.3.1 (Netscreen, Company A) и 1.1.1.1 (Cisco, Company B)

Я не эксперт по Cisco, но могу подтвердить, что настройка на устройстве Cisco довольно проста. Вам необходимо определить локальные и удаленные сетевые объекты (ACL), определить настройки фазы 1 и фазы 2, а затем склеить информацию вместе в VPN (криптокарту).

Мы предполагаем следующую настройку на Cisco (может быть неполной или в правильном порядке, но, по крайней мере, она показывает сети и настройки Phase1 и Phase2):

Имя 3.3.3.1 Компания A_VPN-Netscreen

группа объектов сеть CompanyA
сетевой объект 10.1.1.0 255.255.255.0
сетевой объект 2.2.2.1 255.255.255.255
группа объектов сеть MyCompany
сетевой объект 192.168.1.0 255.255.255.0
сетевой объект 192.168.2.0 255.255 .255.0

список доступа NONAT разрешение IP группа объектов MyCompany группа объектов CompanyA
список доступа CompanyA разрешение ip группа объектов MyCompany группа объектов CompanyA

криптокарта MyVPN 40 ipsec-isakmp
криптокарта MyVPN 40 сопоставить адрес CompanyA
криптокарта MyVPN 40 установить pfs group2
криптокарта MyVPN 40 установить одноранговую компаниюA_VPN-Netscreen
криптокарта MyVPN 40mp установить адрес для преобразования MyVakdaz_39 ADJDV39 ADDVPN ключ
-Netscreen маска сети 255.255.255.255

политика isakmp 10 проверка подлинности до общего доступа
политика isakmp 10 шифрование 3des
политика isakmp 10 hash sha
политика isakmp 10 группа 2
политика isakmp 10 время жизни 28800

На Netscreen нужно сделать так:

• Создайте 2 туннельных интерфейса и привяжите их к правильному физическому интерфейсу
• Настроить маршрутизацию и направить трафик на соответствующий туннельный интерфейс
• Создание определения фазы 1 (шлюз)
• Создайте 4 определения фазы 2 (Autokey IKE), привяжите их к соответствующим туннельным интерфейсам
• Создание сетевых объектов (для использования в политиках)
• Создать политику, разрешающую трафик от A-LAN1 к CompanyB
• Создайте политику, разрешающую трафик от A-LAN2 и A-LAN3 к CompanyB, с nat src
• Создать политику, разрешающую трафик от компании B до A-LAN1

Я предполагаю, что оба брандмауэра имеют свои шлюзы по умолчанию, настроенные на интернет-маршрутизатор, поэтому они могут связываться друг с другом через Интернет.

Примечание. Основы Netscreen: вы можете применить политику к трафику, который идет из одной зоны в другую. У нас есть 3 зоны: LAN, WAN и Public. Мы определим сети CompanyB как часть Public, чтобы мы могли применять политики и NAT к трафику из LAN и WAN в Public. VPN-шлюз (этап 1) будет привязан к интерфейсу в публичной зоне, потому что мы хотим построить туннель от общедоступного IP-адреса межсетевого экрана к общедоступному IP-адресу устройства Cisco VPN.

Создать интерфейс туннеля

Нам нужно создать 2 туннельных интерфейса.Поскольку Cisco требует использования идентификаторов прокси на Netscreen, и поскольку вы можете указать только один локальный и один удаленный сетевой идентификатор в настройке идентификатора прокси, вам необходимо создать 2 туннельных интерфейса. Нам нужно будет выполнить NAT для трафика, поступающего из зоны WAN, поэтому нам нужно привязать один из интерфейсов к интерфейсу зоны WAN (чтобы мы могли включить nat src на этом интерфейсе). Просто не забудьте поместить два интерфейса tunnel.x в публичную зону, которая необходима для маршрутизации.

набор интерфейса «Туннель.1 »зона« Public »
установить интерфейс« tunnel.1 »IP ненумерованный интерфейс ethernet0 / 2
установить интерфейс« tunnel.2 »зона« Public »
установить интерфейс« tunnel.2 »IP ненумерованный интерфейс ethernet0 / 1

Настроить маршрутизацию

Направить трафик к 192.168.1.0/24 на туннель.1 и направить трафик к 192.168.2.0/24 к туннелю.2:

установить маршрут 192.168.1.0/24 интерфейс туннель.1 предпочтение 20 постоянное
установить маршрут 192.168.2.0/24 интерфейс туннель.2 предпочтение 20 постоянное

(Используйте ключевое слово «постоянный», чтобы сохранить маршрут, даже если кажется, что туннель не работает)

Создание определения фазы 1 (шлюз)

Это определение является общим для отдельных туннелей, поэтому нам нужно создать только одно определение фазы 1

установить адрес шлюза ike «GW_to_CompanyB_Cisco» 1.1.1.1 Основной исходящий интерфейс «ethernet0 / 2» pre-share «AD230LdaiJDIdaz392382» предложение «pre-g2-3des-sha»

Создание определений фазы 2 (Autokey IKE)

Поскольку Cisco требует использования идентификаторов прокси, нам необходимо создать определение IKE с автоключом для каждой комбинации подсетей. Итак, нам нужна Фаза 2 для

• A-LAN1 — B-LAN1
• A-LAN1 — B-LAN2
• 2.2.2.1 к B-LAN1
• 2.2.2.1 к B-LAN2

Autokey IKE 1
установить шлюз vpn «A-LAN1_to_B-LAN1» «GW_to_CompanyB_Cisco» без повторного воспроизведения туннеля время ожидания 0 предложение «g2-esp-3des-sha»
установить туннель интерфейса привязки vpn «A-LAN1_to_B-LAN1».1
установить vpn «A-LAN1_to_B-LAN1» proxy-id local-ip 10.1.1.0/24 remote-ip 192.168.1.0/24 «ANY»

Autokey IKE 2
установить шлюз vpn «A-LAN1_to_B-LAN2» «GW_to_CompanyB_Cisco» без повтора туннеля время ожидания 0 предложение «g2-esp-3des-sha»
установить vpn «A-LAN1_to_B-LAN2» туннель интерфейса привязки.1
установить vpn «A-LAN1_to_B-LAN2» proxy-id local-ip 10.1.1.0/24 remote-ip 192.168.2.0/24 «ANY»

Autokey IKE 3
установить шлюз vpn «A-LAN2_to_B-LAN1_natsrc» «GW_to_CompanyB_Cisco» без повторного воспроизведения туннеля время ожидания 0 предложение «g2-esp-3des-sha»
установить vpn «A-LAN2_to_B-LAN1_natsrc interface tunnelrc».2
установить vpn «A-LAN2_to_B-LAN1_natsrc» proxy-id local-ip 2.2.2.1/32 remote-ip 192.168.1.0/24 «ANY»

Autokey IKE 4
установить шлюз vpn «A-LAN2_to_B-LAN2_natsrc» «GW_to_CompanyB_Cisco» туннель без повтора бездействия 0 предложение «g2-esp-3des-sha»
установить vpn «A-LAN2_to_B-LAN2_natsrc» b установить vpn «A-LAN2_to_B-LAN2_natsrc» proxy-id local-ip 2.2.2.1/32 remote-ip 192.168.2.0/24 «ANY»

Создание сетевых объектов

установить адрес «LAN» «A-LAN1» 10.1.1.0 255.255.255.0
установить адрес «WAN» «A-LAN2» 10.1.2.0 255.255.255.0
установить адрес «WAN» «A-LAN3» 172.20.0.0 255.255.0.0
установить адрес «Public» «B-LAN1 192.168.1.0 255.255.255.0
установить адрес «Общий» «B-LAN2» 192.168.2.0 255.255.255.0

Создание политик

Политика, разрешающая трафик из A-LAN1 в B-LAN1 и B-LAN2:
устанавливает политику из «LAN» в «Public» «A-LAN1» «B-LAN1» «ANY» разрешает
устанавливает политику из «LAN» на «Публичное» «A-LAN1» «B-LAN2» «ЛЮБОЕ» разрешение

Политика, разрешающая трафик от A-LAN2 и A-LAN3 через nat src к B-LAN1 и B-LAN2:
устанавливает политику с «WAN» на «Public» «A-LAN2» «B-LAN1» nat src allow
установить политику с «WAN» на «Public» «A-LAN3» «B-LAN1» nat src allow
установить политику с «WAN» на «Public» «A-LAN2» «B-LAN2» nat src allow
set policy из «WAN» в «Public» «A-LAN3» «B-LAN2» разрешение nat src

Так как мы определили маршрут к B-LAN1 и B-LAN2 для использования туннеля.2, и поскольку туннель 2 использует ethernet0 / 1 как o

L2VPN (L2TPv3) — Сетевые устройства

Сводка

L2TPv3 (протокол туннелирования уровня 2 версии 3) — это протокол туннелирования, который обеспечивает соединение VPN (L2VPN) на уровне канала передачи данных (L2).
Кадры L2 инкапсулируются как IP-пакеты, чтобы обеспечить передачу кадров L2 между маршрутизаторами, что позволяет создавать сети в одном сегменте в нескольких ветвях.
Хотя L2TPv3 не включает механизм шифрования, он предлагает L2TPv3 / IPsec, который обеспечивает VPN-соединения с гарантированной конфиденциальностью и целостностью данных за счет комбинированного использования с IPsec.Маршрутизаторы Yamaha можно использовать для установления L2VPN (L2TPv3) и L2VPN (L2TPv3 / IPsec).

L2TPv3-туннель пропускает все кадры Ethernet, включая одноадресные пакеты, многоадресные пакеты, широковещательные пакеты и любые пакеты. Он также может передавать кадры Ethernet с прикрепленными тегами IEEE 802.1Q.

Меры предосторожности

Маршрутизаторы

Yamaha поддерживают протокол L2TP / IPsec, который обеспечивает удаленный доступ к VPN со смартфонов.
L2TP / IPsec — это реализация, основанная на L2TPv2, и цель которой отличается от L2TPv3, которая используется для установления L2VPN между ветвями.

Следующие ограничения применяются к протоколу L2TPv3, который поддерживается маршрутизаторами Yamaha.

• Единственный поддерживаемый метод инкапсуляции кадров L2 — это их инкапсуляция в виде пакетов UDP (L2TPv3 поверх UDP). Метод инкапсуляции их в виде IP-пакетов с использованием IP-протокола номер 115 (L2TPv3 over IP) не поддерживается.
• Номер порта UDP 1701 используется для приема пакетов L2TPv3. Этот номер порта нельзя изменить.
• Единственные кадры L2, которые можно туннелировать с использованием L2TPv3, — это кадры Ethernet.
• Транспортный режим IKEv1 — единственный поддерживаемый режим в L2TPv3 / IPsec.
• Если интерфейс разделения LAN (vlanN) используется в качестве члена моста, пакеты с тегами IEEE802.1Q не будут передаваться по мосту.

Совместимые модели и версии прошивки

Следующие модели / прошивки маршрутизаторов Yamaha поддерживают L2TPv3.

(* 1) Значение в скобках показывает максимальное количество VPN, которое можно настроить.
Если параметры VPN для IPsec, PPTP, L2TP / IPsec используются вместе, будет показано их общее максимальное значение.

Определение терминов

LAC (концентратор доступа L2TP)

Устройство в конечной точке туннеля L2TP, которое запрашивает запуск L2TP-соединения.

LNS (сетевой сервер L2TP)

Устройство в конечной точке туннеля L2TP напротив LAC, которое принимает запрос на начало соединения L2TP.

Детали

L2TPv3

L2TPv3 обеспечивает VPN-соединения в L2 путем инкапсуляции кадров L2, чтобы обеспечить передачу кадров L2 между маршрутизаторами. Существует два метода инкапсуляции: L2TPv3 через IP, который инкапсулирует кадры как IP-пакеты, и L2TPv3 через UDP, который инкапсулирует кадры как пакеты UDP. Маршрутизаторы
Yamaha поддерживают L2TPv3 через UDP, что подходит для использования в сетевой среде с использованием NAT.Единственные кадры L2, которые можно инкапсулировать, — это кадры Ethernet.

Поскольку сам протокол L2TPv3 не имеет безопасного механизма шифрования, он не подходит для VPN-подключений через Интернет. Однако тот факт, что он не предлагает шифрования, делает его подходящим для установления высокоскоростного L2VPN в безопасной среде, такой как частная сеть.

Как инкапсулировать кадры L2 в L2TPv3

• L2TPv3 через UDP

  Будет использоваться номер порта UDP 1701. Форматы пакетов должны быть такими, как описано ниже.

    Контрольные пакеты L2TPv3

  + ------------------- + ----------------- + ----------- --- + ---------------------- +
  | Заголовок IP | Заголовок UDP | Заголовок L2TPv3 | Управляющее сообщение L2TPv3 |
  | Номер протокола: 17 | Номер порта: 1701 | | |
  + ------------------- + ----------------- + ----------- --- + ---------------------- +


    Пакеты данных L2TPv3 (когда кадры Ethernet содержат IP-пакеты)

  + ------------------- + ----------------- + ----------- --- + ------------------------------------------- +
  | Заголовок IP | Заголовок UDP | Заголовок L2TPv3 | Полезная нагрузка L2TPv3 |
  | Номер протокола: 17 | Номер порта: 1701 | | + -------------- + ---------- + -------------- + |
  | | | | | Заголовок ETHER | Заголовок IP | Полезная нагрузка IP ||
  | | | | + -------------- + ---------- + -------------- + |
  + ------------------- + ----------------- + ----------- --- + ------------------------------------------- +


• L2TPv3 через IP

  Номер протокола IP 115 используется в соответствии с предписаниями IANA.Маршрутизаторы Yamaha не поддерживают L2TPv3 через IP. Форматы пакетов должны быть такими, как описано ниже.

    Контрольные пакеты L2TPv3

  + -------------------- + -------------- + ------------- --------- +
  | Заголовок IP | заголовок L2TPv3 | сообщение управления L2TPv3 |
  | Номер протокола: 115 | | |
  + -------------------- + -------------- + ------------- --------- +


    Пакеты данных L2TPv3 (когда кадры Ethernet содержат IP-пакеты)

  + -------------------- + -------------- + ------------- ----------------------------- +
  | Заголовок IP | Заголовок L2TPv3 | Полезная нагрузка L2TPv3 |
  | Номер протокола: 115 | | + ------------- + ---------- + -------------- + |
  | | | | Заголовок ETHER | Заголовок IP | Полезная нагрузка IP ||
  | | | + ------------- + ---------- + -------------- + |
  + -------------------- + -------------- + ------------- ----------------------------- +


Создание туннеля L2TPv3

Сообщения управления подключением и сеансом используются для установления туннеля L2TPv3.При установке L2VPN с использованием L2TPv3 туннель создается сообщением управления соединением, за которым следует сеанс с сообщением управления сеансом.

• [Сообщение управления подключением]
  • SCCRQ (Пуск-Контроль-Соединение-Запрос)
  • SCCRP (запуск-управление-соединение-ответ)
  • SCCCN (Пуск-Управление-Соединение-Подключено)
  • StopCCN (Stop-Control-Connection-Notification)
• [сообщение управления сеансом]
  • OCRQ (запрос исходящего вызова)
  • OCRP (исходящий вызов-ответ)
  • OCCN (исходящие вызовы подключены)
  • ICRQ (запрос входящего вызова)
  • ICRP (входящий вызов-ответ)
  • ICCN (с подключением к входящему вызову)
  • CDN (вызов-отключение-уведомление)
• [Keep-alive сообщение]
• [Сообщение с подтверждением]
  • ACK (явное подтверждение)
• [Сообщение об ошибке]

Последовательность от установления до отключения туннеля L2TPv3 / IPsec

AVP (пары значений атрибутов) Значения параметров

Управляющие сообщения L2TP, такие как SCCRQ и ICRQ, содержат значения параметров, которые сообщаются одноранговому узлу соединения, такие как тип сообщения и версия протокола в своей полезной нагрузке.AVP — это серия сообщений, содержащих эти значения параметров, соединенные с парами атрибутов и значений параметров. Пара атрибута и значения параметра составляет AVP.
См. L2TP / IPsec для AVP, которые поддерживаются в L2TPv2.

Список AVP, добавленных из L2TPv3, показан ниже.

* Не все AVP включены в управляющие сообщения.

Шифрование значений параметров AVP

L2TP не может зашифровать все пакеты L2TP, но предлагает механизм для шифрования значений параметров каждой AVP.Маршрутизаторы Yamaha не поддерживают шифрование значений параметров AVP.

Аутентификация управляющего сообщения L2TPv3 (туннельная аутентификация L2TPv3)

L2TPv3 предлагает механизм аутентификации управляющего сообщения с использованием дайджеста сообщения.
При отправке управляющего сообщения L2TP на LAC или LNS, где должна выполняться аутентификация управляющего сообщения, дайджест сообщения рассчитывается на основе предварительно общего пароля,
значение, сообщенное как Nonce AVP аутентификации управляющего сообщения, и идентификатор передаваемого управляющего сообщения L2TP; и дайджест сообщения добавляется к сообщению управления L2TP как AVP дайджеста сообщения.Аутентификация может выполняться отдельно в сообщении управления соединением, сообщении управления сеансом, сообщении поддержания активности и сообщении подтверждения.

Маршрутизаторы

Yamaha поддерживают аутентификацию управляющих сообщений L2TPv3.
Вы можете установить пароль, который будет использоваться для аутентификации управляющего сообщения L2TPv3, с помощью команды l2tp tunnel auth .

Номер порта, используемый в L2TPv3

В L2TPv3 порт 1701 используется в качестве номеров портов источника и назначения SCCRQ.Этот номер порта нельзя изменить.
Номер порта назначения сообщения после SCCRP — это номер порта источника последнего сообщения.
Вы можете использовать L2TPv3, даже если между маршрутизаторами существует NAT-устройство и номер порта назначения будет изменен наполовину.

 S: номер порта источника
 D: номер порта назначения


+ ----- + S: 1701 D: 17

Что такое VPN?

VPN или виртуальная частная сеть шифрует данные, передаваемые между компьютерами в Интернете.При использовании VPN для обеспечения конфиденциальности ваши данные зашифровываются, поэтому ваш интернет-провайдер или провайдер мобильной сети не может отслеживать вашу активность в Интернете.

Интернет-провайдер

Алисы может отслеживать каждый сайт, который она посещает, и ваш тоже.

Без VPN вы подключаетесь к Интернету через своего поставщика услуг Интернета (ISP) и рискуете подвергнуть вашу частную Интернет-активность. Если вы не используете HTTPS, ваш интернет-провайдер может отслеживать каждый посещаемый вами сайт и контент, который вы просматриваете или загружаете. Это похоже на отправку конфиденциальных сообщений с использованием открыток, за исключением того, что, в отличие от вашего почтового отделения, ваш интернет-провайдер может записывать и хранить каждое сообщение практически без усилий и затрат.Даже если вы используете HTTPS, интернет-провайдер все равно может отслеживать посещаемый IP-адрес или домен.

Даже в общедоступных сетях Wi-Fi ваши данные могут быть перехвачены злоумышленниками или хакерами. Ваши действия или личные данные могут быть перехвачены без вашего ведома, в результате чего вы останетесь без внимания.

Взгляните на случай Алисы, как показано на диаграмме. Ее трафик проходит через интернет-провайдера без какого-либо шифрования, поэтому его интернет-провайдер может точно записывать, где она подключена. Кроме того, серверы, к которым она подключена, также регистрируют ее частный IP-адрес, не предоставляя ей никакой конфиденциальности.

Боб вместо этого использует IVPN для защиты своей конфиденциальности.

Используя IVPN, вы сначала подключаетесь к одному из наших защищенных серверов через своего интернет-провайдера. Как только вы подключаетесь, вся ваша онлайн-активность зашифровывается и не отслеживается. Все, что вы делаете, не отслеживается и не регистрируется, а ваши личные данные не могут быть перехвачены шпионами или хакерами.

В случае Боба он подключен к серверу IVPN, и поэтому весь трафик, проходящий через его интернет-провайдера, зашифрован. Интернет-провайдер может только записать, что Боб подключен к серверу IVPN, и ничего больше.Серверы, к которым он подключен, видят только то, что сервер IVPN подключен к ним, и поэтому могут записывать только IP-адрес сервера IVPN в свои журналы. Лучшие VPN-сервисы будут старательно следить за тем, чтобы в них не регистрировались данные о подключении пользователей, что обеспечивает конфиденциальность своих клиентов.

.
