Как подключить роутер к роутеру — инструкция в 6 разделах

Если есть два роутера, то их легко можно объединить в одной сети. Это стоит сделать, чтобы стабилизировать сигнал и увеличить площадь покрытия. В таком случае один аппарат будет работать как классический маршрутизатор, а другой — играть роль репитера, т.е. принимать сигнал от уже настроенного работающего роутера и передавать его дальше. В этом руководстве — все, что необходимо для подключения одного роутера к другому.

Необходимое оборудование

Для подключения девайсов пользователю потребуется:

Пара роутеров: основной — (далее А) и второстепенный далее В).

Так как соединить аппараты можно или посредством кабеля, либо по Wi-Fi, то, чтобы реализовать первый способ, необходим LAN.

ПК для изменения параметров.

Если говорить о вай-фай соединении, то в случае с некоторыми ПК требуется еще и Wi-Fi адаптер.

Лучше выбирать роутеры, которые способны работать в качестве повторителей. Конечно, ретранслятор можно купить и отдельно, но многие производители выпускают сетевые аппараты с такой функцией, например, Asus или TP-Link. На их примере и создана эта инструкция.

В случае с иными девайсами незначительно может отличаться интерфейс меню настроек, однако порядок действий идентичен.

Читайте также: Как настроить site-to-site PPTP VPN-подключение на роутере TP-Link в 3 этапа

Установка первого роутера

Если основной роутер (А) еще не подключен к сети и не настроен, то этот раздел подскажет, что делать. Первым делом нужно попасть на страницу настроек роутера А:

Для того, чтобы оказаться на web-интерфейсе, необходимо правильно подключить его к ПК: через один из LAN-портов. А для подключения кабеля поставщика интернета нужен WAN-вход. После того, как соединение выполнено, понадобится запустить какой-нибудь браузер.

В строчке для поиска надо прописать IP устройства, чтобы попасть на страницу его настроек. Такая информация чаще всего находится на наклейке (на нижней части маршрутизатора) или в инструкции к нему. Логин с паролем для авторизации по умолчанию — admin.

После ввода данных открывается интерфейс управления девайсом, где необходимо определить тип подключения. Такую информацию предоставляет поставщик услуг сети.

Тип подключения	Где включать
PPPoE	Перейти в раздел Сеть – WAN.
	Тип соединения – PPPoE.
	Ввести логин и пароль (информация уточняется у поставщика услуг).
	Остальные настройки нужно оставить по умолчанию и Сохранить.
Static IP	1. Войти в раздел Сеть — WAN.
	2. Выбрать тип соединения — Статический IP.
	3. Ввести предоставленные поставщиком услуг данные: IP-адрес, сетевая маска, IP-адрес шлюза, первичный и вторичный DNS-сервера.
	Прочие настройки не требуют изменения. После ввода всех данных важно сохранить внесенные изменения.
Dynamic IP	Перейти в раздел Сеть — WAN.
	Выбрать Динамический IP.
	Прочие настройки нужно оставить без изменения. Важно не забыть сохранить изменения после завершения настроек.
Совет:	Если соединение не установлено, необходимо сообщить провайдеру mac-адрес роутера.
PPTP	1. Перейти в раздел Сеть — WAN.
	2. Выбрать соединение PPTP.
	3. Ввести предоставленные провайдером логин и пароль.
	4. Указать адрес сервера VPN.
	5. Сохранить изменения.

Интересно: у ARCHER-C5400X аж восемь антенн и огромная скорость инфообмена по вай-фай — свыше 5 Гбит. С такой моделью никаких манипуляций с настройками двух маршрутизаторов не понадобится — она обеспечивает очень приличное покрытие.

Возможен вариант PPTP + статик. В этом случае нужно добавить адреса, предоставленные провайдером, по схеме, идентичной настройкам подключения динамического типа.

Теперь необходимо настроить вай-фай. Подробное руководство — в следующей таблице.

Как настроить Wi-Fi
Раздел Wi-Fi — Основные настройки	Задать SSID — имя сети.
	Канал: можно оставить auto.
	Режим: 802.11 BGN mixed.
	Макс. кол-во клиентов: 0. Параметр указывает, что число подключаемых устройств не лимитировано.
	Для сохранения изменений нажать «Применить».
Раздел Wi-Fi — Настройки безопасности	Сетевая аутентификация: рекомендуется указать WPA-PSK/WPA2-PSK mixed.
	Ключ шифрования PSK: здесь нужно ввести пароль сети от 8 до 63 символов.
	WPA-шифрование: TKIP+AES.
	WPA период обновления ключа: рекомендованное значение — 3600.

Совет: если нужен простой и недорогой вариант — трехантенный TL-WR845N подойдет. Скорость у него хорошая, а еще у его владельца есть возможность распределять трафик между подключенными гаджетами.

Узнайте: Как настроить роутер как свитч: инструкция из 12 простых шагов

Установка второго роутера

Чтобы два аппарата работали в паре в одной сети, необходимо второстепенный девайс (В) включить как повторитель. Для этого пользователю нужно выполнить несколько несложных действий:

Зайти в параметры аппарата В так, как описывалось выше, и перейти в «Режим работы» через вкладку под названием «Администрирование».

Найти нужный режим, активировать его и сохранить.

Когда закончится перезагрузка, начнется поиск сетей, с которыми устройство сможет соединиться, и отобразится их список. Осталось только выбрать свою и подключиться к ней.

Рекомендация: для большой квартиры или частного дома нужен мощный девайс вроде RT-AC1200. С ним не придется возиться с поверлайн-адаптерами или подсоединять второй маршрутизатор.

В случае, если репитера нет, а функцию ретранслятора маршрутизатор не поддерживает, есть возможность настроить сетевой мост — WDS (девайсы соединяются по вай-фай). Он тоже подходит для расширения сети: сигнал принимается от главного роутера и раздается дальше.

Однако в таком случае создается еще одна сеть с отдельным логином и паролем. Повторитель использовать удобнее: девайс просто клонирует ту сеть, которая уже есть, и делает ее мощнее.

Мост же дает возможность использовать девайс как приемник. Этот вариант может быть полезен при подключении к сети устройств без вай-фай модуля. Впрочем, в этом случае можно воспользоваться USB Wi-Fi адаптером.

Важно учитывать, что для использования WDS технологии нужно придерживаться правил:

Оба устройства должны находиться на одной частоте.

Шифрование и ключ должны быть идентичными.

В идеале стоит приобретать одинаковые модели одного и того же производителя.

Инструкция: Как настроить роутер ASUS как VPN сервер в 5 шагов?

Соединение двух роутеров по Wi Fi

В этом случае аппарат А используется как источник сигнала, а В — как точка доступа.

Как соединить два прибора по вай-фай:

1. Необходимо подключить А к ПК и настроить его так же, как если бы использовался только один девайс. Пошаговая инструкция с учетом наиболее популярных типов подключения есть выше.

2. Подключить ПК к устройству В.

3. Открыть окно с параметрами беспроводной сети через Пуск и войти в пункт для выбора протокола интернета.

4. Выбрать роутер В и настроить протокол IPv.

5. В Свойствах ввести в поле адреса необходимые данные (индивидуальны для производителя) и сохранить.

Интересно: AC10U передает свыше гигабита данных по вай-фай, а еще у него есть USB вход под внешний накопитель. Это дает возможность организовать что-то вроде облака для гаджетов в своей сети.

6. Открыть браузер и ввести IP девайса.

7. Активировать поиск сети и выбрать ту, которая принадлежит аппарату А.

В тему: Как увеличить скорость интернета через Wi-Fi сеть роутера: 7 реальных способов

Соединение двух роутеров по кабелю

В этом случае используется витая пара. На его концах есть коннекторы — переходники из пластика или металла — для соединения с разъемами роутера.

Чтобы соединить роутеры друг с другом, нужно сделать так:

Воткнуть один конец шнура в LAN аппарата А, а другой — в WAN вход девайса В.

Девайс А необходимо настроить в соответствии с типом подключения так, как описывается в разделе об установке.

Устройству В необходимо присвоить динамический айпи.

Запуск сети

Чтобы активировать сеть, понадобится перезагрузить второй роутер. Для этого его необходимо отключить от источника питания и через несколько секунд включить снова. Это нужно, чтобы роутер смог определить указанный IP. Если маршрутизатор А будет включен, а выход в интернет — настроен, то и второстепенный аппарат сможет войти в сеть.

Рекомендация: после всех манипуляций лучше перезагрузить ноутбук или ПК, который подключен к роутеру В.

Теперь, когда сеть запущена, можно подключать к ней все компьютеры по вай фай или через LAN-ы на одном из сетевых девайсов. Каждому гаджету А-роутер даст индивидуальный IP.

Не помешает:

Записать айпи всех подключенных гаджетов и сетевых аппаратов: если произойдут какие-то сбои, все будет легче перенастроить.

Повысить уровень защиты информации можно с помощью еще одного — NAT — маршрутизатора. Схема соединения простая — WAN-LAN. Можно использовать LAN любого из активных роутеров. После понадобится активировать на девайсе В DHCP и перевести третье устройство в любую из подсетей, главное, чтобы она отличалась от основной.

Полезно: Как открыть порты на роутере: инструкция и 3 способа решения возможных проблем

Как видно, самому соединить два роутера в одну сеть вовсе нетрудно: мастера вызывать не обязательно. Любой описанный в этом руководстве метод работает. Тут уж каждый выбирает, что ему больше подходит. Все настраивается легко, важно только не забывать вводить айпи именно своего аппарата.

что необходимо отключить и какие настройки выбрать

Роутер — оборудование, которое подключается к интернету и раздаёт его другим устройствам. В зависимости от используемой модели, подключение осуществляется через WAN порт (оптоволоконное соединение) или через ADSL (телефонная линия). Раздача интернета происходит по LAN-кабелю либо через сеть Wi-Fi.

Чтобы соединить больше 2 компьютеров в локальную сеть нужно установить коммутируемое устройство — свитч. Такое оборудование всегда можно приобрести, однако если имеется маршрутизатор, который не используется для подключения к интернету, то возможно использовать роутер как свитч. В случае, если на сетевом оборудовании все порты заняты, то роутер можно использовать для создания дополнительных портов.

Настройка роутера для работы в качестве свича

Необходимо получить параметры входа, а именно адрес, логин и пароль панели управления. Эти данные можно получить несколькими способами:

В прилагаемом руководстве к оборудованию,
На нижней или на боковой панели самого устройства,
Исходя из модели оборудования найти параметры в интернете.

После получения параметров, открыть браузер и в адресную строку ввести IP-адрес устройства.

Важно! IP-адрес компьютера должен совпадать с адресом устройства за исключением цифр идущих после последней точки. Также можно настроить на автоматическое определение IP.

В открывшейся форме авторизации ввести логин и пароль.

Процесс настройки

Настройка осуществляется в несколько этапов.

Отключение DHCP сервера

Для корректной работы всех подключений, в сетевом оборудовании имеется свой DHCP сервер. Он присваивает IP-адрес новым устройствам из заданного диапазона адресов. Для правильной работы в режиме свитча эту функцию необходимо отключить. Сделать это можно следующим способом.

В панели управления — найти меню настроек и в нем пункт «DHCP».
В разделе «Настройки DHCP» поставить галочку «отключить».
Сохранить изменения

Важно! Если роутер старый, то на нём может отсутствовать функция DHCP. В таком случае просто перейти к следующим настройкам.

Отключение Wi-Fi

Роутеры, используемые как свитчи, с Wi-Fi сетью не раздают интернет. Стоит отключить эту функцию.

В панели управления перейти на вкладку «Беспроводной режим».
Выбрать «Настройки беспроводного режима».
Убрать галочку с пункта «Включить беспроводное вещание».
Сохранить изменения.

Настройка IP

IP-адрес роутера должен отличаться от адресов всех подключённых устройств. При совпадении IP, отправленный пакет данных с одного компьютера может не дойти до адресата.

В настройках выбрать в разделе «Сеть» пункт «LAN».
В поле «IP-адрес» ввести свободный.
Выбрать маску подсети.
Нажать «Сохранить».

После этого адрес настроек изменится. Ввести новый назначенный адрес (если перенаправление не произошло автоматически) и заново пройти авторизацию.

Настройка динамического DNS

Данная функция на маршрутизаторе соединяется с адресом сервиса-провайдера и позволяет перевести доменные имена в соответствующие адреса.

В админ панели перейти на вкладку «Динамический DNS».
В окне «Функции DDNS» убрать галочку с пункта «Включить DDNS», либо выбрать «Отключить» (зависит от модели оборудования).
Применить изменения нажав на «Сохранить».

Настройка WAN

Использование роутера в качестве свича не позволяет использовать WAN порт. В настройках только следует указать IP-адрес другой подсети.

Настройки безопасности

Многие роутеры используют встроенный firewall для фильтрации сетевого трафика. Как правило, в режиме свитча он может блокировать некоторые соединения по локальной сети. Эту функцию требуется отключить.

Во вкладке «Безопасность» выбрать «Настройки базовой защиты».
Выключить «Межсетевой экран».
«Сохранить».

Важно! В зависимости от прошивки, настройки безопасности могут находиться в разделе DMZ

Отключение DMZ

DMZ функция позволяет открывать доступ к необходимым сегментам сети извне. Создаётся специальная зона, в которую вносятся адреса устройств, и они становятся полностью доступны для удалённого управления. При этом оставшаяся часть сети скрыта. Если эта функция присутствует на маршрутизаторе, то её также необходимо отключить.

В разделе переадресация выбрать пункт DMZ.
Выбрать текущее состояние «Отключить».
Применить изменения.

Изменить режим на «шлюз» или «свитч»

Если в веб-интерфейсе настроек присутствует выбор режима работы устройства, то в этом пункте установить режим на «шлюз» или «свитч».

После выполнения всех настроек сохранить и перезагрузить маршрутизатор.

Подсказки и предупреждения

Необходимо обращать внимание на следующие подсказки и предупреждения:

Компьютер необходимо подсоединить к роутеру через LAN-кабель, т. к. при отключении некоторых параметров теряется соединение по Wi-Fi.
Количество LAN-портов должно быть больше двух, иначе подключать роутер в качестве свича бесполезно.
В случае если не удаётся попасть в веб-интерфейс настроек роутера, то нужно сбросить конфигурации оборудования. На корпусе каждого устройства имеется отверстие с надписью «Default». Под ним скрыта кнопка, которая сбрасывает все конфигурации. С помощью скрепки или другого тонкого предмета нажать на кнопку и удерживать несколько секунд. После этого оборудование само перезагрузится с заводскими установками.

Способы соединения свитча с роутером для раздачи интернета

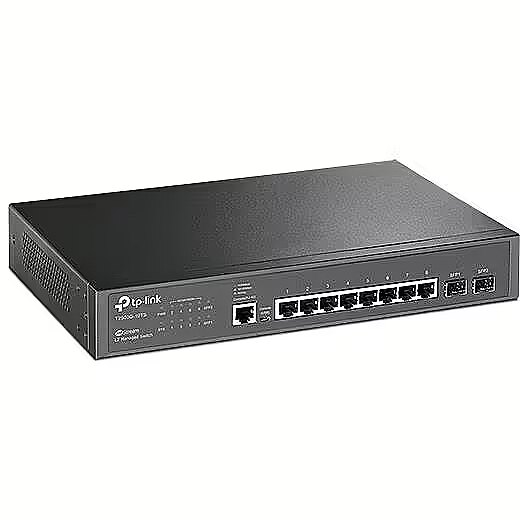

Возникают ситуации, когда встаёт вопрос, как подключить свитч к роутеру для раздачи интернета. Это бывает нужно, когда имеется большое количество компьютеров, или несколько устройств находятся в одной комнате, но далеко от маршрутизатора. Схема использования вместе роутера и свитча позволяет произвести подключение к интернету большего числа пользователей, а также избавляет от необходимости прокладки большого количество кабелей на далёкое расстояние. Установка каких-либо драйверов не требуется.

Сетевые оборудования подключаются между собой LAN-кабелем.

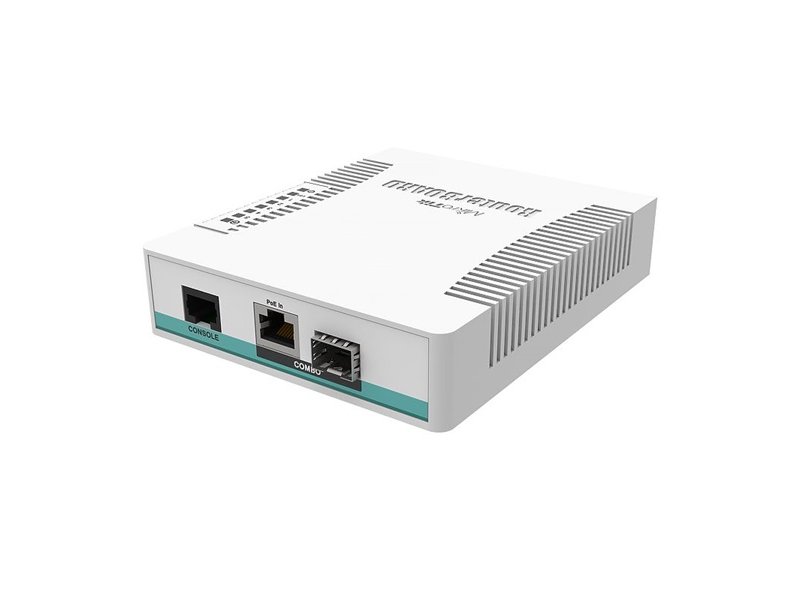

Сетевой коммутатор разделяют на несколько типов: управляемые и неуправляемые.

В случае с неуправляемыми коммутаторами (другое название хаб), подключения свичей к роутерам осуществляются LAN-кабелем между свободными портами. Больше ничего не требуется и можно раздавать интернет.

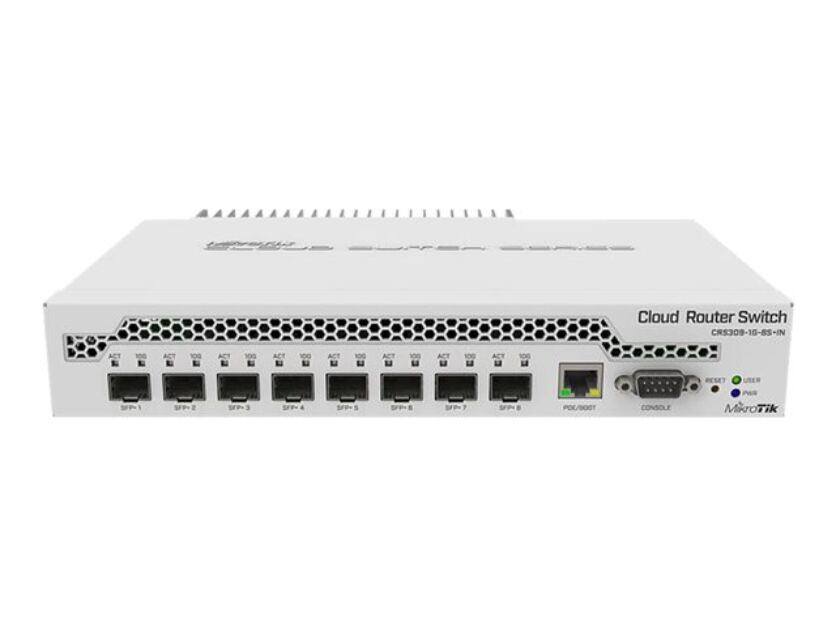

У управляемых маршрутизаторов имеется свой IP-адрес и другие несовместимые настройки. Как подключить switch к управляемым роутерам:

Необходимо открыть веб-интерфейс настроек свитча

Окно с настройками также открывается в браузере на компьютере, который соединён с устройством. Подключаться к панели управления необходимо, используя параметры, которые можно найти на задней панели устройства (IP-адрес, логин и пароль).

Отключить DHCP сервер

При включённом DHCP сервере получится раздать интернет, однако через некоторое время могут появиться ошибки.

Параметры

Параметры IP-адреса:

Здесь необходимо отключить получение назначаемого IP-адреса в пункте «DHCP Settings».
Выбрать свободный IP-адрес.
Маска сети должна совпадать с маской на роутере.
В поле шлюз указывается IP-адрес роутера.

Таким образом, роутер при необходимости можно использовать не только как устройство, раздающее интернет, но и подключать как дополнительное сетевое оборудование и использовать как самостоятельный свич.
